تنفيذي مخطط

المدارس ورياض الأطفال

إذا تم فحص أجسام كبيرة مزودة بمعدات قوية وعدد كبير منها (10 أو أكثر) ، فقد تكون هناك حاجة إلى كهربائيين إضافيين.

بالإضافة إلى ذلك ، يجب أن يشير الفعل بالإضافة إلى ذلك:

قائمة دقيقة بجميع معدات التهوية.
معامل تبادل الهواء ودرجة امتثاله للمعايير المقبولة مرغوب فيه.
ارقام الرسومات المرفقة.
المواد والأجهزة التي تم إجراء الاختبار بها.
في الجزء السفلي ، ختم وتوقيع ممثل شركة البناء والتركيب التي تقوم بالقياسات ، وكذلك توقيع ممثل المنظمة الإشرافية.

طرق تحديد الكفاءة

يتم تقييم التهوية الطبيعية والميكانيكية (المصانع والمعدات). يتم قياس فعاليتها ، حسب الظروف ، بشكل مباشر - عن طريق قياس سرعة تدفق الهواء في مجاري الهواء باستخدام مقياس شدة الريح ، وبشكل غير مباشر.

تعتبر الطريقة الأخيرة أكثر تعقيدًا ، لأنها تتطلب قياس تركيز المواد وقائمة موسعة من المعدات: مصباح يدوي ، ومقياس دقيق ، ومقياس سرعة الدوران ، ومقياس حرارة ، وغير ذلك الكثير. بعد أخذ العينات ، سيلزم تجهيز العينات المأخوذة في المختبر.

تلتزم اللجنة بالاهتمام بمعايير معينة وإصلاح:

حالة ودرجة إحكام عناصر التهوية المرنة: الأغلفة ، العلب ، الأحزمة ، المحركات ، إلخ.
معلمات المناخ المحلي: معدل تدفق الهواء ، محتوى ثاني أكسيد الكربون أثناء ساعات العمل ، تعدد أنظمة التهوية ، إلخ.
نتائج الاختبارات الديناميكية الهوائية (سيتطلب ذلك ثقوب قياس ضغط الهواء).

معامل التبادل الجوي

يتم تحديد القيمة بواسطة الصيغة:

K \ u003d (Tu - Tpr) / (Toz - Tpr) ،

ك - القيمة المطلوبة ؛
Tu هي درجة حرارة الهواء خارج المبنى ؛
Tpr - تدفق الإمداد ؛
Toz - مباشرة في منطقة الخدمة.

وفقًا للمعايير ، في الفصل الدراسي المتوسط ، يجب ألا يقل معامل تبادل الهواء عن 16 متر مكعب / ساعة ، وفي غرفة الطعام - 20 على الأقل بالنسبة للمباني السكنية ، تكون المتطلبات أقل صرامة ، ولكن مراقبة امتثالها هو أعمال SES.

المنظمة الأخيرة ملزمة بالتعرف على القانون قبل تشغيل المباني السكنية وتحديثها بعد 5 سنوات. ولكن عندما يتقدم المقيمون (على سبيل المثال ، لرفع القضية إلى المحكمة) ، يمكن إعداد مثل هذا المستند حتى قبل الفترة المحددة.

بعد الجزء الوصفي من القانون ، من الممكن تقديم توصية: ما هي الاستنتاجات التي توصلت إليها اللجنة ، وهل هناك طرق لتحسين نظام التهوية الحالي ، وما هي المعايير القصوى المسموح بها والمقبولة ، وما إلى ذلك.

التوقيعات في أسفل الوثيقة مطلوبة لجميع أعضاء اللجنة.

التكليف باختبارات الديناميكا الهوائية لمعدات التهوية

يتم تنفيذ أنظمة التهوية المجمعة وفقًا لمعايير SNiP 111-28-75. أثناء العمل ، يتم تصحيح أخطاء النظام ويتم إحضار جميع معايير العمل إلى مؤشرات التصميم القياسية.

الغرض من اختبار نظام التهوية: تحديد درجة جاهزية الجهاز للتشغيل.

قبل بدء الاختبارات ، يتم تشغيل الجهاز لمدة 7 ساعات. يتم تسجيل النتائج في عملية الاختبار الفردي لمعدات التهوية.

أثناء اختبارات الإطلاق ، يتم تنفيذ ما يلي:

التحكم في التناقض بين المؤشرات الفعلية ومؤشرات التصميم ، وكذلك الامتثال لمتطلبات المواصفات الفنية وقوانين البناء أثناء التجميع ؛
البحث عن التسريبات في نظام القنوات ، واختبار جودة التوصيلات ؛
التحكم في حجم الهواء الذي يمر عبر غرف التوزيع والاستقبال لمعدات التبادل العام ؛
مراقبة الامتثال للمعلومات المعلنة من قبل الشركة المصنعة حول ضغط وأداء وحدة التهوية ؛
اختبار تجانس عناصر التسخين.إذا لم يكن المبرد قد تم توفيره للنظام وقت إعداد تقرير اختبار نظام التهوية ، يتم تخطي هذا الاختبار.

يتم إجراء اختبار التحكم الآلي والتحكم عن بعد في وقت واحد مع اختبار نظام التهوية ، كما هو موضح في القانون. تعتبر الاختبارات ناجحة إذا عملت جميع الأجهزة والآليات بشكل طبيعي أثناء العمل.

يتم ملاحظة النقاط التالية في فعل اختبار نظام التهوية:

الانحرافات عن الحسابات الأصلية ، المتفق عليها مع العميل والمسموح بها أثناء تركيب الجهاز ؛
المعلمات التقنية للسخانات والمراوح ومجاري التهوية والأجهزة الكهربائية والمرشحات والصمامات وحالتها ؛
نتائج الاختبار والتكليف ؛
جودة التركيب والتركيب ؛
مؤشرات الخلخلة أو الضغط الزائد للهواء لكل مبنى ؛
سعر الصرف الجوي لكل غرفة.

يُستكمل إجراء اختبار نظام التهوية بعمل مخفي ورسومات عمل.

فحص مستقل لنظام التهوية

يتم أيضًا وضع أعمال الاختبار الفردي لمعدات التهوية من قبل المنظمات التجارية. في كثير من الأحيان لا يثق المقاول في التركيب. ليس من غير المألوف أن "لا تُلاحظ" الأخطاء الصغيرة في تشغيل التهوية عند توقع أنها لن تؤثر بشكل كبير على كفاءة التهوية أثناء التشغيل.

يبدو أن المروحة تعمل ، وتحرك الهواء. لكن الإنتاجية قد تكون أكثر أو أقل من المحسوبة ، ولا يتحقق الرصيد الذي يوفره المشروع. لذلك ، يطلب بعض العملاء فحص رقابة مستقل. يتم تقديم هذه الخدمة المدفوعة فقط من قبل مختبرات ذات اعتماد خاص. كقاعدة عامة ، يأتي العملاء إلى هنا بعد توقيع إجراء الاختبار الشامل لنظام التهوية ، عندما لا يكون هناك تأثير متوقع من الجهاز. في الوقت نفسه ، تم بالفعل قبول ونقل المعدات واستلمت شركة التركيب كامل المبلغ المستحق.

في بعض الأحيان ، يلجأ القائمون على التركيب أنفسهم إلى مختبر مستقل للحصول على جوازات سفر وإجراء اختبارات شاملة لأنظمة التهوية واختبار المعدات. يتم إصدار عينات قياسية من شهادات الاختبار لأنظمة التهوية. لن يقوم المتخصصون من معمل التهوية بقياس جميع مؤشرات أداء النظام بدقة فحسب ، بل سيقدمون أيضًا المشورة بشأن تصحيح المشكلات.

Rospotrebnadzor (SES) هي المسؤولة عن سلامة السكان أثناء تشغيل العقارات. لذلك ، لا تسمح هذه المنظمة للعديد من المؤسسات بالعمل ، على سبيل المثال ، المدارس ورياض الأطفال التي لم تقدم قانونًا للتحقق من فعالية التهوية.

هذا ينطبق بشكل خاص على المباني الجديدة والمنشآت التي أجريت فيها الإصلاحات ، واستبدلت أنظمة التهوية. على الرغم من أن هذه الورقة لا تنتمي إلى فئة وثائق الإبلاغ الصارمة ، إلا أن أداء المدرسة أو الحضانة أو أي مؤسسة أخرى يقضي فيها الناس وقتًا طويلاً أمر مستحيل بدونها.

مطلوب مثل هذا المستند كل عام قبل بدء العام الدراسي ، وكذلك قبل بدء تشغيل المرفق. في نفس الوقت ، الغرف والمختبرات الكيميائية لها حساب خاص. يمكن إجراء التفتيش على هذه المباني مرة كل 3 أشهر. ويرجع ذلك إلى احتمالية البقاء في الهواء لفترة طويلة ضارًا بالمواد الصحية.

بالإضافة إلى ذلك ، يعد إعداد المستند ضروريًا لتشغيل المجمعات الصناعية والتصنيعية والمستودعات. لا يكتمل الإنتاج بدونه.

تقرير اختبار تهوية الدخان

هناك معيار GOST R 53300-2009
بشأن الحماية من الدخان للمنشآت والمباني ، والتي تصف طرق اختبار التهوية. في نهاية الاختبار ، يتم عمل اختبار لتهوية الدخان.

يتم استخدام عدة طرق اختبار.

الأول هو دعم في بئر السلم. يتم توفير هواء المياه الراكدة من خلال صمام مثبت على سقف الهبوط العلوي.توجد وحدة تهوية على سطح المبنى. تشير GOSTs بوضوح إلى مواقع نقاط قياس الضغط التي يحتفظ بها نظام تهوية الدخان. يتم إدخال بيانات القياس الأخيرة المأخوذة بعد التعديل في تقرير الاختبار.

يقاس الضغط في وضعين:

مع إغلاق أبواب الدرج ، يتم قياس الضغط على أبواب الطابقين الأول والعلوي ؛
بأبواب مغلقة ماعدا باب الأرضية مع مخرج مجهز للشارع. يتم أخذ القياسات بالقرب من باب الأرضية المغلق الأقرب لطابق الخروج.

يتم قياس المياه الراكدة في عمود المصعد على النحو التالي:

المصعد مركب في الدور المطلوب وأبوابه مفتوحة. في الطابق التالي تفتح أبواب المصعد (باستخدام مفتاح خاص) ويقاس الضغط فيه.

عملية تنظيف مجاري التهوية

يجب إجراء الفحوصات الدورية للمداخن من أجل إحكام الغلق وتنظيف التهوية بواسطة متخصصين من مكتب الإسكان أو شركة الإدارة. بناءً على العمل ، يتم إجراء عملية تنظيف مجاري التهوية. يحضر الفحص كبير المهندسين في شركة الإدارة أو مكتب الإسكان ، وفني ومنظف المداخن الذي ينظف مجاري التهوية.

يسرد القانون عناوين المنازل والشقق التي تم تنفيذ العمل فيها ، ويشير إلى تاريخ فحص الجودة التالي لأنظمة التهوية.

يحتوي القانون بالضرورة على قائمة بالمنازل التي تم الكشف فيها عن الانتهاكات. يتم سرد العيوب التي يجب تصحيحها خلال الفترة المحددة في قانون تنظيف التهوية.

كيف تكتب شكوى إلى الإسكان والخدمات المجتمعية لعينة التدفئة ومثال على تقديم مطالبة

بعد ذلك ، يجب أن تشير إلى عواقب نظام درجة الحرارة المنخفضة التي نشأت: الرطوبة في الشقة ، والبرد في الشقة استلزم استخدام التدفئة الكهربائية ، مما أدى إلى تجاوز الكهرباء وزيادة التكاليف) تم تأكيد هذه الحجج من خلال ما يلي :

الحقيقة المسجلة لطلب الاستئناف ودرجة الحرارة المنخفضة (تم استلام الرقم من قبل فني القانون الجنائي إيفانوف الأول).
تجميع وتوقيع فعل قياس درجة الحرارة في الشقة من لا.

بناءً على ما تقدم ، أطلب منك في أقرب وقت ممكن:

الترتيب لتوريد خدمات تدفئة المرافق بجودة مناسبة.
أعد حساب تكلفة خدمات المرافق للتدفئة لـ 201_ بمقدار روبل (أرفق الحساب).

في حالة عدم استيفاء المتطلبات ، سأضطر من قبل سلطات حماية المستهلك ، مفتشية الإسكان الحكومية ، المحكمة. تاريخ التوقيع.

ما يجب الانتباه إليه

تعد المخططات والرسومات جزءًا مهمًا من الوثائق المضمنة ، ولا يُسمح بالأخطاء هنا. خلاف ذلك ، ستظهر أسئلة من السلطات التنظيمية أو أثناء التشغيل.

فيما يلي بعض النقاط الأساسية التي يجب الانتباه إليها أولاً:

أهمية المخططات / الرسومات. يجب أن تتوافق مع كائن حقيقي ، ولها روابط. يمكن أن يتسبب نظام التهوية وتكييف الهواء "العائم" في حدوث مشكلات.
مطابقة الحجم. إذا كان الطول الفعلي للقناة 12000 مم ، فيجب الإشارة إلى نفس القيمة على الرسم.
امتثال المواد والمعدات. وفقًا للمشروع ، يجب أن تتوافق مجرى الحديد المجلفن مع نفس الشيء في الواقع. إذا لم يكن الأمر كذلك ، فيجب أن ينعكس ذلك في الوثائق المضمنة.
موقع الوحدات الخارجية. يشير المخطط التنفيذي بدقة إلى النقاط التي تم فيها تركيب الوحدات الخارجية للمراوح ومكيفات الهواء.
التوقيعات والسلالات. يتم اعتماد جميع التغييرات التي تم إجراؤها على وثائق المشروع من قبل الطرفين.

يتطلب الامتثال للقواعد والتحقق من امتثال الرسومات للمعايير قدرًا كبيرًا من المعرفة والخبرة في صناعة البناء. Mega.ru يلبي كل هذه المعايير. سيساعدك المصممون المحترفون في حل المشكلات المتعلقة بحساب المشروع وصيانته والموافقة عليه.

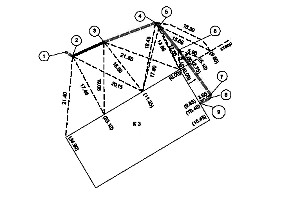

مثال على الرسم التخطيطي التنفيذي

نحن نعمل مع عملاء في موسكو والمنطقة.نحن نتعاون بنجاح مع المناطق المجاورة. نحن ندرس خيارات للعمل عن بعد في جميع أنحاء الاتحاد الروسي. للحصول على المشورة ، يرجى استخدام قنوات الاتصال الملائمة المدرجة في قسم "جهات الاتصال".

تكوين الوثائق المضمنة لقسم الحلول الحرارية والميكانيكية لشبكات التدفئة في TS

1. سجل الوثائق التنفيذية

2. سجل العمل العام وسجلات العمل الخاصة:

سجل العمل العام
مجلة اللحام (SNiP 3.03.01-87)
مجلة الحماية ضد التآكل للوصلات الملحومة
مجلة الاعمال الخرسانية
سجل التحكم في الإدخال
مجلة إشراف المؤلف (يتم ملؤها من قبل الشخص المسؤول من منظمة التصميم)

3 - الوثائق الجيوديسية التنفيذية:

العمل على انهيار المسار مع مخطط الانهيار التنفيذي
شهادة مسح لقاعدة المركز الجيوديسي لكائن البناء الرأسمالي
المسوحات الجيوديسية التنفيذية للخطة والملف الشخصي الطولي لشبكات التدفئة

4. المخططات التنفيذية:

مخطط الوصلات الملحومة يوضح المفاصل المقدمة للمراقبة

5. شهادة فحص المصنفات المخفية:

مد خطوط الأنابيب والمثبتات لهياكل المباني
الحماية من التآكل لخطوط الأنابيب
عزل الأنابيب
تركيب دعامات ثابتة

6- أعمال الاختبار والقبول:

شهادة فحص المنشآت الحرجة
فعل اختبار تجهيزات خطوط الأنابيب التكنولوجية
تقرير الاختبار الهيدروليكي للغلاية
فعل الاختبار الفردي للمعدات
فعل شطف خط الأنابيب
العمل على الاختبار الهيدروليكي لخط أنابيب الضغط للقوة والضيق
شهادة قبول لتركيب المعدات وعزل الأنابيب والتجهيزات في الغرف الحرارية
فعل مد مفاصل التمدد
وثيقة قبول الصرف المصاحب لشبكة التدفئة
بروتوكول لقياس صلابة معدن اللحام
بروتوكول لفحص المعادن لعينات من المفاصل الملحومة
بروتوكول للاختبار الميكانيكي لعينات الوصلات الملحومة
استنتاج حول التصوير الشعاعي للمفاصل الملحومة

7- وثائق أخرى:

جواز سفر شبكة التدفئة
جواز السفر من النقطة الحرارية
نموذج شهادة تركيب خطوط الأنابيب
عمل لقطع الوصلات الصناعية الملحومة
برنامج إنتاج العمل على ربط خطوط الأنابيب المباشرة والعودة
شهادة الموافقة على إنتاج أعمال البناء والتركيب على أراضي مؤسسة عاملة
قانون التسليم لإعادة بناء شبكات التدفئة
شهادة مسح لأقسام الشبكات المساندة الهندسية والفنية
العمل على ترميم المسطحات الخضراء بعد أعمال البناء والتركيب
شهادة الفحص عن طريق الفحص البصري وقياس أبعاد اللحامات للإنتاج (التحكم) للوصلات الملحومة
شهادة فحص اللحام والخصائص التكنولوجية للأقطاب
العمل على تكليس أقطاب اللحام
شهادة لحام مفصل التحكم
إجراء فحص امتثال مادة الحشو لتكوين الدرجة
جدول ملخص للمفاصل الملحومة
شهادات تصديق تكنولوجيا اللحام ، معدات اللحام ، مواد اللحام
المستندات الخاصة بشهادة المختبر لمراقبة جودة الوصلات الملحومة

8. شهادات اللحام ، بروتوكولات تصديق عمال اللحام

9. جوازات السفر وشهادات الجودة وشهادات الحريق والاستنتاجات الصحية والصحية لمواد البناء والمنتجات والهياكل. لجميع مواد البناء والمنتجات والهياكل والمعدات التي تصل إلى موقع البناء ، يجب إعداد تقرير تحكم وارد ، متبوعًا بتوقيع الأشخاص المسؤولين

10. مجموعة من رسومات العمل لبناء كائن معروض للقبول ، تم تطويرها من قبل منظمات التصميم ، مع نقوش على امتثال العمل المنجز عينيًا مع هذه الرسومات أو التغييرات التي تم إجراؤها عليها ، بواسطة الأشخاص المسؤولين عن البناء و أعمال التركيب ، بالاتفاق مع مؤلفي المشروع.

11. مستندات الموافقة على الانحرافات عن المشروع أثناء الإنشاء

تتضمن مجموعة وثائق القبول حزمة من التصاريح:

ورقة معلومات منظمة التثبيت
SRO لمنظمة التثبيت
أوامر للممثلين المسؤولين
شهادات الموظفين (عمال اللحام والكهرباء وما إلى ذلك)
وثائق العمل مع ختم العميل "للعمل"
مشروع إنتاج الأعمال (صفحة العنوان وصحيفة التعريف)

* التكوين المقدم للوثائق التنفيذية تقريبي. حدد التكوين الدقيق للوثائق التنفيذية مع العميل.

مطالبة التدفئة

لذلك ، يحتاج المستأجرون أنفسهم إلى إعلان حقوقهم. إن خلاص التجميد هو عمل تجميد أنفسهم. وفقًا للمعايير الصحية ، لا يمكن أن تكون درجة حرارة الشقة أكثر من 18 درجة ، في الشقة الزاوية - بالإضافة إلى 20. في الحمام ، حتى لا تتجمد أثناء إجراءات المياه ، يجب أن تكون 25 درجة على الإطلاق.
في المرحاض - 18 ، في الردهة - 14. هل الجو أكثر برودة في مكانك؟ تنص "قواعد تقديم الخدمات العامة" على الشروط الموصى بها لتقليل الدفع نوع الانخفاض في جودة الخدمات على سبيل المثال ، لا يمكنك الدفع مقابل التدفئة على الإطلاق إذا كانت درجة الحرارة أقل من + 14 درجة. إذا كانت الشقة أكثر دفئًا قليلاً ، فهناك عامل تخفيض قدره 0.023. يجب أن تكون درجة حرارة الماء الساخن على الأقل +60 درجة عند نقطة دخول الماء. يتم تحديد الإجراء المحدد لإعادة الحساب من قبل إدارة المدينة ومجلس المدينة.

تصوير الاتصالات التنفيذية

يتم إجراء المسح التنفيذي للاتصالات لكل من الشبكات الهندسية المبنية تحت الأرض والأنظمة الهندسية الموضوعة داخل المباني والهياكل. دعنا نفكر في هذين النوعين بمزيد من التفصيل.

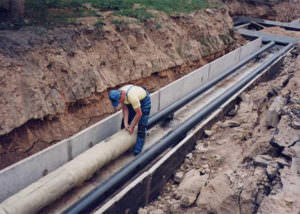

مسح تنفيذي لمرافق تحت الأرض

يتم إجراء المسح التنفيذي للمرافق تحت الأرض بعد اكتمال البناء قبل ردم الخندق (ومع ذلك ، إذا اكتمل الردم بالفعل ، تظل إمكانية تنفيذ هذا النوع من العمل قائمة ، وتصبح المنهجية أكثر تعقيدًا). بناءً على نتائج الاستطلاع ، يتم إنشاء رسم مدمج يحتوي على معلومات كاملة حول الشبكة المُنشأة:

خطة الوضع М 1: 2000 ،
مخطط M 1: 500 مع ربط النقاط الرئيسية للشبكة بخطوط المنطقة ،
الملف الشخصي الطولي على طول محور الطريق ،
كتالوج إحداثيات نقاط التحول.

إذا لزم الأمر ، يتم رسم أقسام وأقسام من عناصر مختلفة من المسار بشكل إضافي.


المخطط التنفيذي لنظام التدفئة	مخطط الصرف الصحي التنفيذي	مخطط تنفيذي للكابل

نتيجة لذلك ، يتلقى العميل مجموعة كاملة من الوثائق المطلوبة للتنسيق مع المنظمات العاملة و Mosgorgeotrest. لا تقتصر شركتنا على إصدار الوثائق للعميل. سيقوم مهندسو الشركة ذوو الخبرة بتنفيذ الدورة الكاملة لتقديم المستندات إلى إدارة المنشآت تحت الأرض (OPS) ، بالإضافة إلى الحصول على الموافقات. أثناء أعمال البناء في مد الشبكات الهندسية ، من الضروري طلب إجراء مسوحات مراقبة من مؤسسة الموازنة الحكومية "Mosgorgeotrest" في الوقت المناسب - قبل ردم الخندق. يمكنك تكليف المتخصصين لدينا بهذا العمل ، مما يريحك تمامًا من متاعب مؤسسة الميزانية الحكومية "MGGT".

نحن نوفر وقتك ومستعدون لنقدم لك مجموعة كاملة من الخدمات لإعداد رسم تنفيذي لطريق اتصالات تحت الأرض مع مزيد من الدعم وتسليم المواد إلى OPS GBU MOSGORGEOTREST. إذا كان لديك أي أسئلة ، فإن المتخصصين في ProfGeoCom سوف يتشاورون معك دائمًا ويساعدونك.

في الممارسة العملية ، غالبًا ما تظهر المشكلات عند تقديم الرسومات التنفيذية إلى قسم الهياكل تحت الأرض التي يتم إجراؤها مع الانحراف عن المشروع. ويرجع ذلك إلى حقيقة أن التفصيل تم إجراؤه مع وجود أخطاء أو ببساطة "بالعين". تظهر مثل هذه الأخطاء أثناء إعداد الوثائق وتستلزم الحاجة إلى موافقات إضافية ، وهذا ، مرة أخرى ، هو المال والوقت.لتجنب مثل هذه المشاكل ، من الضروري إشراك شركة جيوديسية موثوقة في مرحلة تحديد الطريق إلى الطبيعة ، ثم في البداية ستكون متأكدًا من الهندسة الصحيحة للهيكل والتنفيذ عالي الجودة لجميع المخططات التنفيذية اللازمة.

ومن الجدير أيضًا أن يؤخذ في الاعتبار أنه أثناء إنشاء المرافق تحت الأرض ، غالبًا ما يكون مطلوبًا توفير مخطط تنفيذي للحفرة بالنسبة المئوية بشكل منفصل. كجزء من العمل لدعم بناء الاتصالات ، من الممكن إجراء جميع المسوحات التنفيذية اللازمة مع إعداد الرسومات والمخططات ذات الصلة.

مسح تنفيذي للأنظمة الهندسية

كما يتم إجراء المسح التنفيذي للأنظمة الهندسية الموضوعة داخل المباني والهياكل عند الانتهاء من البناء. يتم إجراء جميع القياسات باستخدام المعدات الرقمية الحديثة. في عملية العمل الجيوديسي ، يتم تحديد الموقع المخطط للمسار وإنشاء نموذج متساوي القياس. استنادًا إلى نتائج المسح المبني ، يتم إصدار مجموعة من رسومات العمل للعميل تحتوي على معلومات حول امتثال العمل المنجز مع المشروع والكميات المنفذة بالفعل. يمكن تقديم الوثائق في شكل رسوم بيانية ورسومات وتفسيرات تحليلية.

قانون ضيق التهوية

أسباب إصدار قانون لأعمال التهوية المخفية يوضح اختبار إحكام نظام مجاري الهواء:

النظم الصحية والتقنية الداخلية SNiP 3.05.01-85

4.17. يجب على مؤسسات التركيب والبناء أثناء الاختبارات الفردية أداء الأعمال التالية: التحقق من توافق التصميم الفعلي لأنظمة التهوية وتكييف الهواء مع المشروع (مسودة العمل) ومتطلبات هذا القسم ؛ 79 ، بناءً على نتائج اختبار التسرب ، قم بإعداد تقرير تفتيش للعمل المخفي في شكل ملحق 6 إلزامي من SNiP 3.01.01-85 ؛

التدفئة والتهوية وتكييف الهواء SNiP 2.04.05-91 *

4.117. يجب استخدام مجاري الهواء: أ) فئة P (كثيفة) - للأقسام العابرة لأنظمة التهوية العامة وأنظمة تسخين الهواء ذات الضغط الساكن في المروحة أكثر من 1400 باسكال وبغض النظر عن الضغط لأقسام العبور لأنظمة العادم وتكييف الهواء المحلية ، وكذلك الأنظمة التي تخدم الغرف من الفئتين A و B ؛ ب) الفئة H (عادية) - في حالات أخرى.

يتم إعطاء تصنيف وطرق اختبار ضيق القنوات الدائرية في EN 12237. ويستخدم هذا التصنيف أيضًا لعناصر أخرى من النظام.

لمنع فقد الطاقة غير الضروري والحفاظ على تدفق الهواء المطلوب في النظام ، يجب ألا يتجاوز التسرب المسموح به 6٪.

يجب ألا يتجاوز تسرب الهواء في مكيفات الهواء وعناصر أنظمة التهوية وما إلى ذلك فئة إحكام التسرب أ.

يمكن أيضًا تطبيق فئة ضيق A على مجاري الهواء المفتوحة التي تمر عبر المباني التي تخدمها ، وفي الحالات التي لا يتجاوز فيها انخفاض الضغط فيما يتعلق بالهواء الداخلي 150 باسكال.

يجب أن تحتوي جميع مجاري هواء العادم ذات الضغط الزائد فيما يتعلق بهواء الغرفة ، باستثناء غرف التهوية ، على فئة إحكام من الفئة ب على الأقل.

طريقة اختبار التهوية من أجل الضيق

عند قياس تدفق الهواء عند نقطتي البداية والنهاية للتدفق الرئيسي للنظام ، يجب أن يتوافق الضغط مع أعلى فئة إحكام ، ويجب تقييم نتائج الاختبار من خلال مجموع الحد الأقصى للتسريبات المسموح بها للأجزاء المختلفة.

من حيث المبدأ ، يجب أن يختلف حجم الهواء عند المدخول (العادم) بنسبة 6 في المائة على الأقل عن الحجم في نهاية الأجهزة في الغرفة ، بشرط أن يتم إنشاء الضغط الأقصى المطلوب لقناة معينة وفئة كثافة النظام أثناء الاختبار. يتم قياس تدفق الهواء باستخدام مقياس شدة الريح ، والضغط الكلي (ثابت وديناميكي) باستخدام أنبوب Pitot.

_____________________________________________

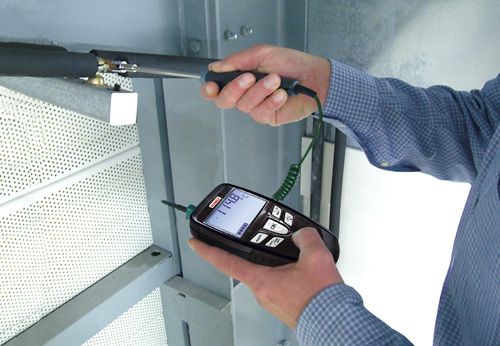

يقوم مهندسونا في المنشأة بفحص الهواء وقياسه باستخدام مقياس شدة الريح المعتمد مع شهادة تحقق سارية وبتصريح من RostekhNadzor.

____________________________________________

المرحلة الثانية من التوثيق التنفيذي:

بعد بدء التشغيل ، يلزم إجراء فحوصات كفاءة التهوية والصيانة بشكل دوري (إجراءات التفتيش وجوازات التهوية).

أعمال التفتيش على تهوية المباني والورش والمستشفيات والمدارس ورياض الأطفال والمطاعم والمحلات الساخنة: قياس تدفق الهواء على الخط الرئيسي لكل نظام تهوية في التيارات الرئيسية لتقييم الكفاءة والالتزام بالمشروع (المعايير) ، والتحكم في إحكام الهواء ، والتحكم في السخام والغبار في مجاري الهواء ، والتحكم في نظافة فلاتر الهواء وعلى زعانف المبادلات الحرارية ، وفحص لوحات التحكم وإعدادات وحدة التحكم.

نحتاج إلى: مشروع أولي أو جواز سفر قديم لأنظمة التهوية (إذا لم يكن هناك مشروع أو جواز سفر ، يلزم الحصول على جواز سفر) ؛ الوصول إلى المراوح والسخانات (السلم والسلم). يجب تشغيل المعدات.

تتراوح تكلفة شهادة نظام التهوية من 2.500-00 روبل مع ضريبة القيمة المضافة إلى 7.000-00 ، وتعتمد تكلفة جواز سفر وحدة التهوية (تقرير الفحص) على السعة الهوائية للنظام وعددها على التوالي. تصل مدة إصدار جواز تركيب التهوية إلى 3 أيام عمل.

مخططات تنفيذية للتهوية وتكييف الهواء

هذه رسومات عمل مع ملاحظات حول الامتثال للمشروع أو التغييرات التي تم إجراؤها. أنها تحتوي على أنظمة التهوية العامة وتكييف الهواء ، وأقسام منفصلة ، وأقسام الوحدات والتجمعات. يمكن للخطط التنفيذية نسخ وثائق المشروع بالكامل أو تختلف عنها.

إذا تم تشغيل المبنى مرة أخرى ، ولم يتم إجراء أي تغييرات على المشروع أثناء التثبيت ، فإن المخططات التنفيذية لا تختلف عن رسومات التصميم.
إذا كنا نتحدث عن إعادة الإعمار أو الإصلاحات الرئيسية ، فمن الممكن إجراء تعديلات بناءً على رغبات العميل أو حساب المصمم أو المقاول.

في كلتا الحالتين ، يتم دعم المخططات من خلال توقيع كلا الطرفين.

قواعد وقواعد التسجيل

يخضع تطوير وتنفيذ وتنفيذ القائمة الكاملة للوثائق المضمنة ، بما في ذلك المخططات ، لتنظيم صارم. بادئ ذي بدء ، يسترشد المصممون بقانون تخطيط المدن في الاتحاد الروسي ، بالإضافة إلى العديد من المراسيم الصادرة عن الحكومة الروسية. تم وصف الجزء التقني في SNiP 3.05.05-84 "المعدات التكنولوجية وخطوط الأنابيب العملية" ، SNiP 3.05.01-85 ، SanPiN 2.1.2.1002-00 ، SNiP 3.05.01-85. توجد قائمة كاملة بأنظمة البناء (SP) ، حيث يمكنك أيضًا العثور على معلومات مفيدة.

ما هو على الرسم التخطيطي

توضح المخططات التنفيذية بوضوح ما حدث في النهاية ، ومدى اختلاف نظام التهوية الفعلي عن فكرة المصمم. بادئ ذي بدء ، يتم وضع طابع عليها ، حيث يتم عمل ملاحظات حول التغييرات. يتم تثبيت الختم بالتوقيع والأختام من العميل والمقاول.

تحتوي الرسومات أيضًا على معلومات مفصلة حول موقع نظام التهوية ، وهي مرتبطة بمحاور المبنى أو أجزاء هيكلية أخرى غير قابلة للتدمير. على سبيل المثال ، الجدران الداخلية الحاملة.

يشير الرسم البياني إلى اتجاه حركة الكتل الهوائية ، وتواتر تبادل الهواء ، وقوة نظام الإمداد والعادم. بشكل منفصل ، يتم إجراء أقسام من العقد المعقدة ، منحنيات مجاري الهواء. يشار بشكل تخطيطي إلى نقاط التعلق بالهياكل المرفقة ونقاط الخروج / الدخول لمجاري الهواء.

الاتفاقيات

تحتوي المخططات التنفيذية لنظام التهوية وتكييف الهواء على الكثير من المعلومات. يتم استخدام الرموز حتى لا تفرط في تحميل الرسم ، وكذلك لتسهيل قراءته على المقاول. تم تحديد متطلبات التسجيل في GOST 21.205-93 “SPDS. رموز عناصر النظم الصحية. لراحة المصممين ، تم تقسيمهم إلى مجموعات:

مجاري الهواء.
مجاري الهواء في المنجم.
تركيبات مستطيلة.
التجهيزات المستديرة.
أجهزة العادم والتزويد.
عناصر أنظمة التهوية.

يتم تقديم نماذج من الرموز والاختصارات في الوثائق التنظيمية.
