نظام تسخين دائري مدمج

توصيل تدفئة الأرضية بنظام التدفئة

إن تدفئة المباني السكنية اليوم عبارة عن مجموعة كاملة من الخيارات المختلفة للغاية ، كل منها متقدم تقنيًا وفعال من حيث التكلفة وفعال. في معظم الحالات ، يكتفي سكان شقق المدينة بخدمات التدفئة المركزية. فقط في السنوات الأخيرة بدأت عملية النهج الفردي لتدفئة المباني السكنية في المباني السكنية. ينصب التركيز الرئيسي على تركيب أنظمة التدفئة المستقلة في المباني الجديدة ، يليها توصيل مشعات التدفئة. في العديد من المنازل اليوم ، يمكنك العثور على خيارات مشتركة ، تدفئة تحت الأرضية جنبًا إلى جنب مع تدفئة الرادياتير.

كطريقة إضافية للتدفئة ، أصبح من المألوف استخدام الأرضيات المائية. بالنسبة لمنزل خاص وشقة في المدينة مع تدفئة مستقلة ، فإن مخطط التدفئة هذا حقيقي تمامًا. شيء آخر هو التدفئة المركزية في المباني السكنية القديمة. في هذه الحالة ، يعد تجهيز أرضية دافئة في الشقة مهمة إشكالية. ومع ذلك ، هناك طرق لتوصيل التدفئة تحت الأرضية كمصدر إضافي للتدفئة في شقة المدينة. فكر في الخيارات الموجودة في هذه الحالة ، وكيف يمكنك تثبيت أرضية دافئة في المنزل.

وحدة لتوصيل التدفئة تحت الأرضية بنظام التدفئة

الآن دعنا نتحدث عن تشغيل وجهاز الوحدة لتوصيل دائرة التدفئة تحت الأرضية. تعمل وحدة ضبط التدفئة تحت الأرضية وفقًا لجميع قوانين نظام التدفئة تحت الأرضية. هذا هو يتم إيقاف تشغيل الوحدة النمطية ، بسبب الرأس الحراري ، أو تشغيل إمداد سائل التبريد بدائرة التدفئة الأرضية. في هذه الحالة ، يتم تركيب الوحدة على خط الإرجاع. لهذا الغرض ، تم تركيب آلة تهوية في الوحدة. لطرد الهواء من دائرة التدفئة تحت الأرضية.

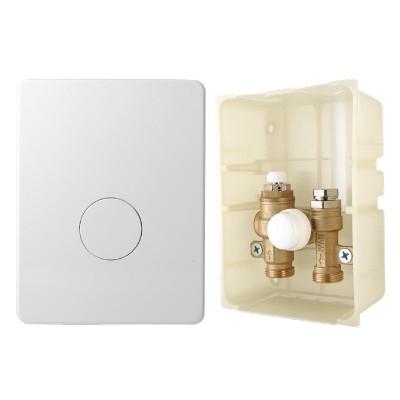

يتم تجميع الوحدة في صندوق بلاستيكي بغطاء وتستخدم للتركيب المتدفق داخل الجدار. الغطاء به ثقب يبرز من خلاله الرأس الثرموستاتي لقياس درجة حرارة الغرفة. وبالتالي ، استئناف أو إنهاء تداول المبرد في دائرة الأرضية الدافئة.

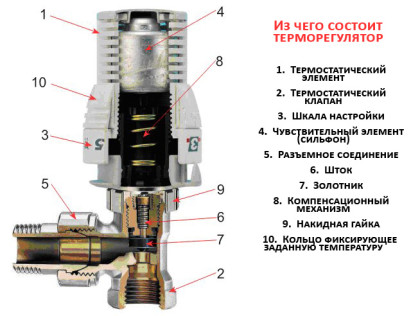

يتم تثبيت الرأس الحراري على صمام قطع أسفل الرأس الحراري. الصمام ، بدوره ، متصل بنقطة الإنطلاق ، حيث يتم فك مجففة الهواء. كل هذا يقع داخل الصندوق.

يبدأ تركيب دائرة التدفئة تحت الأرضية بتركيب وحدة التدفئة تحت الأرضية. للقيام بذلك ، تحتاج إلى اختيار مكان داخل الغرفة بالقرب من الباب. إنه من جانب فتحه. على ارتفاع لا يزيد عن 1000 مم. عمل استراحة في جدار من الطوب أو إطار في جدار دريوال. من الضروري أيضًا عمل أخدود من التجويف إلى الأرض بقياس 50 × 50 مم.

الآن نقوم بتركيب وحدة ضبط التدفئة تحت الأرضية. نصنع كعكة أرضية دافئة وفقًا لجميع قوانين النوع (التفاصيل هنا) وقم بتوصيل أنابيب دائرة التدفئة تحت الأرضية بنظام تدفئة الرادياتير ، باتباع هذا المخطط.

لكن ليس كل شيء على ما يرام في عصرنا. تعد الوحدات الخاصة بتوصيل دائرة التدفئة تحت الأرضية باهظة الثمن وليست متاحة دائمًا. في هذه الحالة ، يمكن صنع الوحدة النمطية للدائرة بيديك.

للقيام بذلك ، خذ ، على سبيل المثال ، درعًا لتركيب الكهرباء. يمكن أن يكون الدرع أو صندوق التوصيل من البلاستيك أو المعدن. الأمر نفسه ينطبق على صناديق التوزيع. في هذه الحالة نختار حجم 200x300 ملم. 300 ملم في الارتفاع بالضبط. الآن نأخذ صمام المبرد المباشر تحت الرأس الحراري. حدد الاتجاه لأعلى. من الأسفل نقوم بربط تركيبات لتوصيل الأنابيب. ربما اضغط أو TM. من الأعلى نقوم بلف المخرج بوصة بخيوط داخلية وخارجية. نلف نصف بوصة على المنفذ. نقوم بلف آلة تنفيس الهواء في الأعلى. من أسفل تركيب لتوصيل الأنابيب. ربما اضغط أو TM. الآن ، باستخدام المشابك المعدنية على دبوس الشعر ، نقوم بتركيب هذا الهيكل في درع.

نقوم بتوصيل دائرة دافئة بالوحدة النمطية ونستمتع بعملها وأرضية دافئة.

نظام التدفئة لينينغرادكا

ظهرت Leningradka ، أي أكثر أنظمة التدفئة الموجودة اقتصاديًا ، منذ عدة عقود في الاتحاد السوفيتي. هذا النظام أحادي الأنبوب سهل التنفيذ للغاية ، وليس من الصعب تركيبه بيديك. سوف نفهم تعقيدات التصميم.

كل شيء يبدأ بالحساب

في جهاز الأرضية الدافئة ، يمكن تمييز عنصرين رئيسيين: الأرضية نفسها ، التي توضع عليها الأنابيب مع حامل الحرارة ، ووحدة التوزيع ، التي يتم من خلالها التوصيل بنظام التدفئة.

تعتمد كفاءة التدفئة تحت الأرضية كنظام تدفئة على نقل الحرارة ، والذي يتم تحديده بدوره من خلال كمية الطاقة الحرارية القادمة من المرجل. العلاقة هنا بسيطة: كلما طالت الأنابيب ، زادت الحرارة التي تنتقل إلى سطح الأرضية الخرسانية.

يمكنك تحديد الطول الأمثل للأنابيب باستخدام الحساب. أسهل طريقة هي استخدام آلة حاسبة خاصة عبر الإنترنت لحساب التدفئة تحت الأرضية. إذا تم استخدام التدفئة تحت الأرضية كنظام تدفئة إضافي ، فقد تكون الآلة الحاسبة عبر الإنترنت كافية. إذا كنا نتحدث عن التدفئة الرئيسية ، فسيتعين إجراء الحسابات مع المتخصصين. بعد تحديد طول الأنابيب ، يمكنك المتابعة لإعداد سطح الأرض لأعمال التثبيت.

ما هي الفروق الدقيقة التي يجب الانتباه إليها

تشمل الاختلافات الرئيسية نظام درجة حرارة المبرد ، حيث تتراوح درجة حرارة التشغيل من 32 درجة مئوية إلى 39 درجة مئوية. في الوقت نفسه ، في أجهزة الرادياتير ، يبلغ هذا الرقم حوالي 82 درجة مئوية

إذا أخذنا في الاعتبار الطريقة الرئيسية لتسخين سطح الأرضية الدافئة وطريقة الترتيب ، فعليك الانتباه إلى الفروق الدقيقة المهمة:

1. عند استخدام الخزف الحجري أو البلاط كغطاء للأرضية ، ستحتاج إلى ذراع تسوية تصل طبقته إلى 5.5 سم ، وفي هذه الحالة يجب أن تكون الخطوة بين الأنابيب المثبتة 10-15 سم.
2. قبل وضع الطبقة العلوية ، يتم عمل طبقة رقيقة جدًا من ذراع التسوية (لا يزيد عن بضعة سنتيمترات). في الوقت نفسه ، يتم استخدام شبكة مقواة لتقويتها ، ويتم تركيبها أعلى الأنابيب.
3. يقلل من ناتج الحرارة تحت طبقة العزل المستخدمة ، لذلك لا ينصح بالاستخدام في هذه الحالة.

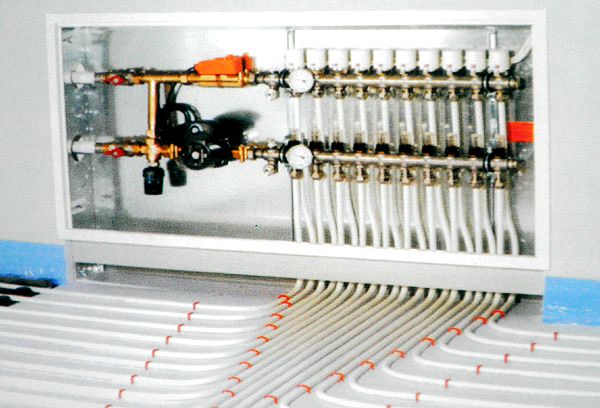

4. تُستخدم التركيبات لتوصيل وإصلاح ملامح الأرضية بالمجمعات ، بغض النظر عن الطريقة المختارة ونظام التثبيت للجهاز.

تدفئة مركزية

التدفئة المركزية هي توصيل معدات التدفئة في المنزل بموارد الشبكة.

أي ، يتم إحضار الأنابيب التي تحتوي على سائل تبريد متداول قادم من محطة طاقة حرارية محلية أو نوع آخر من المحطات التي تعد مبردًا لتدفئة المنزل إلى المنزل.

بغض النظر عن نظام التوزيع داخل المنزل - الرادياتير أو التدفئة الأرضية أو أي شيء آخر - يوجد إما خط واحد أو خطان من الأنابيب يزودان المبرد الساخن ويأخذان المبرد - خط العودة. وبالتالي ، يتم توفير مصدر الحرارة للمنزل بشكل مركزي ، دون بذل جهود مستقلة ، مما يجعل نظام الإمداد بالطاقة أكثر استقرارًا وموثوقية ويزيل الكثير من مخاوف السكان.

قواعد لتركيب عناصر النظام

توصيل الأنابيب الفولاذية

ترتبط الأنابيب المعدنية لأنظمة التدفئة بالطرق التالية:

• نحت،
• لحام الغاز باللهب / اللحام بالقوس الكهربائي.

إنه اللحام كاتصال هو الأكثر طلبًا بسبب القوة العالية للاتصال. قبل اللحام ، يتم تنظيف الأجزاء المتصلة بملف ، وآلة شطب ، وطاحونة ، وبعد ذلك يتم غسلها وإزالة الشحوم منها. كيف يتم تركيب غلايات الوقود الصلب ، يمكنك أن تقرأ في مقالتنا.

يتم اللحام بالغاز باستخدام سلك حشو يشكل خط التماس. عند اللحام القوسي في أنبوب ، يتم توصيل "+" بالإلكترود "-". الاتصال لا ينفصل.

تجعل الوصلات الملولبة من السهل إصلاح نظام التدفئة (التركيب / الفك). للتوصيل ، يتم استخدام العديد من تركيبات الصلب والحديد الزهر التي تتوافق مع GOST ، وكذلك الأختام (خيوط الكتان والأسبستوس مع التشريب). يتم التثبيت باستخدام مفاتيح ربط الأنابيب بعد تنظيف الوصلات الملولبة من جزيئات الغبار والأوساخ.

من الأفضل قطع الأنابيب المعدنية باستخدام المناشير الترددية.

خزان التوسع

الخزان من النوع المفتوح عبارة عن حاوية بها وصلة ملولبة في الأسفل ، يتم من خلالها إجراء الاتصال.

خزان التمدد مفتوح من النوع

الخزان المغلق يشبه الكبسولة محكمة الغلق. عادة ما يتم توصيله قبل المضخة في خط أنابيب الإرجاع. للتثبيت ، يتم استخدام مفتاح ربط الغاز ، قابل للتعديل ، قد تكون الخطوة مفيدة. يتم تثبيت الخزان في مكان لا يكون فيه الوصول إلى أعمال التكليف والإصلاح أمرًا صعبًا. يتم التثبيت بدقة في درجة حرارة الهواء الموجبة.

قبل تثبيت خزان الغشاء ، يتم إجراء الضبط. تتم إزالة القابس البلاستيكي ، ويتم فك الحلمة. تم توصيل مضخة السيارة لضخ الهواء حتى علامة 1.1 كيلو باسكال. في دائرة التسخين ، يجب أن يكون الضغط بالضرورة> 0.2 كيلو باسكال مما هو عليه في الخزان.

قطع المناسب في خط أنابيب التدفئة الرئيسي - فرع. يتصل بها خط أنابيب وصنبور "أمريكي" ، مما سيسمح في المستقبل بتنفيذ أعمال الإصلاح دون تفريغ سائل التبريد من النظام. يتم إغلاق الوصلة الملولبة لـ "الأمريكي" والخزان بخيوط من الكتان.

الحاوية نفسها متصلة بالجدار بمسامير. للتثبيت ، يتم توفير ثقوب خاصة في العلبة أو يتم استخدام مشبك معدني.

مثال على مرفق الخزان

مضخات تدوير للتدفئة

يمكن تجهيز النظام بمضخة "جافة" أو "رطبة". لا يتلامس دوار الجهاز الأول مع المبرد ، وتبلغ الكفاءة حوالي 80٪ ، ويتولد الكثير من الضوضاء أثناء التشغيل.

الأجهزة "الرطبة" أقل ضوضاء وتطلبًا ، لكن كفاءتها لا تزيد عن 50٪. يتم التثبيت وفقًا للرسم البياني أدناه. يجب أن يكون عمود المضخة أفقيًا.

من أجل تسهيل أعمال الإصلاح الممكنة ، يوصى بتركيب صمام كروي من البولي بروبلين على جانبي المضخة. بعد حظرهم ، يجوز تفكيك المضخة دون تصريف المبرد من النظام.

بعد تجميع التركيبات ، تقطع المضخة في خط الأنابيب الرئيسي (على خط العودة ، بالقرب من المرجل) مع التركيب الإجباري للممر الجانبي.

ربط أرضية دافئة بالتدفئة الفردية

لتوصيل الهيكل بنظام التدفئة الفردي في منزل أو شقة خاصة ، من الضروري تصميم محيط الهيكل بشكل صحيح ، مع مراعاة المسافة بين المنعطفات والمسافة من المرجل ، وكذلك الموقع المقدر للأثاث أو العناصر الزخرفية والداخلية الأخرى. يوصى بتحديد موقع الدائرة تحت سطح أرضي مفتوح وغير مشغول.

في منزل خاص ، عادة ما يحدث وضع هذا النوع من التدفئة أثناء الإصلاح الشامل ، عندما يتم تقوية الأرضيات وسكبها بقذائف الهاون الأسمنتية. على أرضية خشبية ، من الممكن أيضًا وضع هيكل تسخين المياه إذا كان هناك إطار مصنوع من جذوع الأشجار الإضافية وطلاء جديد. وتجدر الإشارة إلى أن التركيب على قاعدة خشبية يوفر عزلًا حراريًا فعالًا على الجانب السفلي من الهيكل. أيضًا ، يجب أن يضمن التمديد على إطار خشبي توزيعًا موحدًا للحرارة المتولدة ، بحيث يمكن تجهيز فترات الاستراحة في جذوع الأشجار لموقع خط الأنابيب.

يعتبر مخطط التسخين ثنائي الأنابيب هو الأفضل لتوصيل وتشغيل التدفئة الأرضية. يوفر نظام التسخين بالرادياتير ثنائي الأنابيب خطوط أنابيب منفصلة للإرجاع وإمدادات المياه الساخنة المتصلة بالغلاية الرئيسية.في هذه الحالة ، يمكنك توصيل نظام التدفئة تحت الأرضية في مكان واحد في الجزء المفتوح باستخدام وحدة الخلاط أو الصمامات الكروية التقليدية ، والتي ستوفر تدفق المياه اللازم من خلالها.

الأهمية! يمكن أن يضمن نوع التوصيل ثنائي الأنابيب الأداء الطبيعي لدائرة التدفئة تحت الأرضية ، والتي لا يتجاوز طولها 50 مترًا. يوفر مخطط الجاذبية الدوران الطبيعي للمياه عبر خط الأنابيب

يجب توصيل دائرة تسخين أرضية الماء بهذه الدائرة ، مع مراعاة ميل الخط. تحتاج إلى توصيل النظام في أحد طرفي الغرفة ، وإخراج خط الإرجاع في الطرف الآخر. يعد التثبيت والاتصال بمثل هذا النظام بنفسك عملية تستغرق وقتًا طويلاً وتتطلب معرفة خاصة.

يوفر مخطط الجاذبية الدوران الطبيعي للمياه عبر خط الأنابيب الرئيسي. يجب توصيل دائرة تسخين أرضية الماء بهذه الدائرة ، مع مراعاة ميل الخط. تحتاج إلى توصيل النظام في أحد طرفي الغرفة ، وإخراج خط الإرجاع في الطرف الآخر. يعد التثبيت والاتصال بمثل هذا النظام بنفسك عملية تستغرق وقتًا طويلاً وتتطلب معرفة خاصة.

يجب عليك أيضًا اختيار قطر الأنبوب المناسب لكل من توصيل البطارية والتدفئة الأرضية. يجب ألا يقل حجم أنابيب الخط الرئيسي المتصل بالغلاية عن 32 مم.

يمكن تصميم خط الأنابيب وفقًا لمبدأ:

يجب ألا يتجاوز قطر الأنبوب لوضع أرضية دافئة ، عند تركيب دائرة تسخين أحادية الأنبوب أو أنبوبين ، 18 مم.

يمكنك توصيل أرضية ساخنة بالماء بيديك ، مع مراعاة المتطلبات الأساسية لتركيب هذه الهياكل. سيسمح لك استخدام طريقة التسخين هذه بالتخلي عن مخطط تدفئة المبرد المفتوح ، وهو أمر مقبول أيضًا في منزل خشبي خاص. في حالة عدم كفاية العزل الخارجي للمبنى أو وجود قاعدة خشبية غير معزولة ، يوصى باستخدام مبدأي التسخين معًا ، اعتمادًا على كفاءة المرجل. يجب أن تتضمن خوارزمية التثبيت التي تحدد كيفية صنع أرضية دافئة من التدفئة اختبار العملية بنظام مفتوح غير مملوء بملمس الأسمنت. يمكن التشكيل النهائي للأرضيات في المنزل بعد فترة زمنية معينة ، مع التأكد من أن الهيكل سليم وعدم وجود تسريبات.

(لا يوجد تقييم)

تدفئة أرضية كهربائية

أثناء بناء الكوخ ، يمكن تركيب هذه المعدات كنوع رئيسي من التدفئة وحفظها على جهاز بديل.

الشروط اللازمة لعمل التدفئة الرئيسية مع تدفئة أرضية كهربائية:

• مصدر طاقة غير متقطع؛
• جهد ثابت في التيار الكهربائي.
• توافر الأسلاك الكهربائية الموثوقة.

في فصل الشتاء ، تكون حالات القوة القاهرة ممكنة ، على سبيل المثال ، تساقط ثلوج كثيفة أو عاصفة ثلجية ، عند انقطاع التيار الكهربائي. في هذه الحالة ، سيبقى المنزل بدون تدفئة. ويترتب على ذلك أنه يمكن استخدام هذه المعدات كمصدر رئيسي ، ولكن ليس المصدر الوحيد للحرارة.

تكنولوجيا جهاز الأرضية الكهربائية:

1. الأعمال التحضيرية ، جدران shtrobovka للأسلاك والحرارة ، تسوية وتنظيف السطح ؛
2. وضع العزل الحراري
3. أدلة التركيب
4. يتم وضع كابل التدفئة على طول الأدلة. يمكنك استخدام حصائر التدفئة حيث يكون الكابل مثبتًا بالفعل على القاعدة ؛
5. توصيل منظم حرارة
6. ملء مع ذراع التسوية الاسمنت والرمل.
7. أرضيات نقية.

من الممكن تدفئة المنزل باستخدام أرضية تعتمد فقط على كابل حراري بدلاً من المشعات ، لكن مثل هذا المخطط غير مستقر ومكلف.

فيلم الأشعة تحت الحمراء التدفئة تحت البلاط

يتم تركيب فيلم الأشعة تحت الحمراء بسهولة دون استخدام ذراع التسوية الأسمنتي والرمل. يتم نقل الحرارة باستخدام الأشعة تحت الحمراء ، وبدلاً من تسخين الأسطح ، يتم تسخين الهواء فقط.

توفر التكنولوجيا الحديثة لأرضيات الأشعة تحت الحمراء وضع فيلم الأشعة تحت الحمراء ليس فقط على الأرض ، ولكن أيضًا على السقف.أحيانًا يتم وضع فيلم الأشعة تحت الحمراء أيضًا على الجدران. تم تجهيز المنزل بدون بطاريات التدفئة بأرضيات الأشعة تحت الحمراء من الأسفل وما فوق.

بالنظر إلى أن مصدر الطاقة لفيلم الأشعة تحت الحمراء هو الكهرباء ، والتي قد تختفي في بعض الحالات ، فمن المنطقي تجهيز المنزل بطريقة بديلة لتدفئة الغرفة.

نظام تسخين بالقضيب بدون استخدام مشعات

أرضيات القضبان عبارة عن حصائر مصنوعة من قضبان الكربون. يتم التسخين عن طريق الأشعة تحت الحمراء. الأرضية تعمل بالتيار الكهربائي ، لذلك لا ينصح بتجهيز المنزل بأرضية IR فقط. في حالة انقطاع التيار الكهربائي ، يجب أن يكون هناك مصدر بديل للحرارة.

مخطط الطابق:

• سطح خشن؛
• العزل الحراري؛
• التزيين قضيب الأشعة تحت الحمراء.
• سكريد.
• سطح نظيف.

قد يختلف المخطط حسب نوع الأرضيات. نظرًا لحقيقة أن القضبان مغمورة في ذراع التسوية ، يمكن وضع هذا النظام تحت البلاط.

من المهم تجهيز منزل أو شقة بنظام تدفئة يوفر الراحة والادخار ، مع مراعاة إيجابيات وسلبيات أنواع مختلفة من التدفئة تحت الأرضية. الأرضية المسخنة بالماء هي الخيار الأفضل إذا تم استخدامها كمصدر رئيسي للحرارة

يمكن للأنواع الأخرى من التدفئة الأرضية ، عند حسابها وتركيبها بشكل صحيح ، توفير مناخ داخلي مريح بشكل كامل ، لكنها تعتمد على الإمداد المستمر بالكهرباء.

خصائص الأرضية الدافئة

يمكن أن يسمى التدفئة تحت الأرضية الخيار الأكثر اقتصادا في وجود التدفئة المركزية

من أجل إجراء التثبيت ، من الضروري مراعاة عدد من الجوانب. يتمثل جوهر هذا التسخين الأفقي في الدوران اللامتناهي للماء الساخن من بطارية التدفئة المركزية على طول دائرة أرضية خاصة.

يمكن أن تكون الأرضية مفردة أو مزدوجة. الدائرة نفسها عبارة عن أنبوب منحني يمر من خلاله الماء الساخن. في عملية الدوران ، يسخن الأنبوب ويطلق الحرارة بشكل مكثف إلى غطاء الأرضية.

من أجل أن تحدث الدورة الدموية بشكل صحيح ومثمر ، هناك حاجة إلى مضخة خاصة. إذا كانت بطاريات التدفئة لا تحتوي عليها ، فسيكون من الضروري شرائها. يقرر بعض مالكي المنازل الاستغناء عنها عن طريق إنشاء منحدر في المحيط بأيديهم ، لكن هذه العملية شاقة للغاية ، وفي جوهرها ، غير عملية ، لأنه يمكنك فقط شراء مضخة.

يشير النظام الذي يحتوي على منحدر في الدائرة إلى الدوران تحت تأثير الفيزياء ، أي الجاذبية. في هذه الحالة ، لن يكون لحركة الماء السرعة المطلوبة ، وسيكون التسخين بسبب المنحدر غير متساوٍ.

جانب مهم هو حساب طول الخطوط. يعتمد بشكل مباشر على مساحة الغرفة. إذا كانت الغرفة صغيرة ، فسيكون أنبوبًا واحدًا كافيًا. يجب ألا يزيد طوله عن 30 مترًا.

إذا تجاوز التربيع 17 مترًا مربعًا ، فسيلزم وجود أنبوبين. في هذه الحالة ، يجب ألا يتجاوز طول الدائرة 50 مترًا. يمكنك فصل الخطوط العريضة إذا كان طول الأنابيب أكثر من 30 و 50 مترًا ، على التوالي ، ولكن يجب وضعها بشكل متوازٍ.

كيف تعمل التدفئة تحت الأرضية من غلاية التدفئة

نطاق العمل الذي يجب القيام به لتشغيل الأرضية الدافئة من غلاية التدفئة لا يختلف عن ذلك عند الاصطدام بطريق مركزي

ما عليك سوى الانتباه إلى العوامل التالية:

• وجود مجموعة أمنية. إذا كان تصميم الغلاية غائبًا ، فستحتاج المجموعة إلى التثبيت وفقًا لمعايير تصميم شبكات التدفئة.
• إدخال عقدة المجمع. سيسمح لك هذا العنصر بتوزيع تدفق المبرد بين المشعات والتدفئة الأرضية بالنسب المطلوبة.
• تركيب مضخة دورانية. إذا لم يكن مدمجًا في الغلاية ، فسيتعين عليك إنفاق بعض المال على الشراء ، مما يضمن كفاءة إمداد الحرارة وتوزيعه المنتظم في جميع غرف المبنى.

فارق بسيط - يجب الموافقة على أي تعديلات يتم إجراؤها على التدفئة المركزية وأن تكون مصحوبة بمجموعة معينة من المستندات ، أحدها عبارة عن حل تصميم معتمد ومتفق عليه. سيكون شراء المرجل متعة باهظة الثمن ، ولكنه سيسمح لك بتجنب العديد من المشاكل مع سلطات الترخيص.

إجابات الخبراء

بوس هيت:

تدفئة أرضية الشقة مريحة وآمنة إذا تم كل شيء بشكل صحيح. يجب أن تعمل من مولد حراري فردي - غلاية. لا يمكن توصيله بالتدفئة المركزية: 1. ستترك جميع السكان الآخرين بدون تدفئة 2. درجة حرارة الناقل الحراري للأرض الدافئة تصل إلى 45 درجة ، في البطاريات تصل إلى 70 درجة. في بداية الموسم ، تتم إزالة الهواء من بطاريات التدفئة المركزية ، وإذا وصل إلى نظام التدفئة تحت الأرضية ، فأنت تحاول طرده من هناك.

بويان 77:

لا أعتقد أن الأمر يستحق ذلك.

كوروم:

لا يستحق ذلك إذا كان لديك القليل من المال))) يمكنك ذلك.

VIK:

يمكنك الاتصال ، لكنها زائدة عن الحاجة.

ناتالي:

وبعد ذلك سوف ينفجر ، وسوف يجعلون الأرضيات تقطع للقضاء على الاندفاع. وفي الشتاء ستشتكي من سوء التدفئة في الشقة بسبب الاتصال بالشقة المركزية (حسنًا ، يمكن لجيرانك الشكوى) ، لن يكون هناك ضغط ، ستكون المعلمات منخفضة.

ناتاليا الخامس:

وكيف سيتفاعل الجيران من الأسفل مع هذا (سيكون لديهم تدفئة إضافية من خلال السقف) ، وسيكون الجو حارًا بالنسبة لك ...

الكسندرا:

لا معنى لذلك ، لأن الأرضية الدافئة جيدة في الشتاء ، وفي هذا الوقت يتم تسخين البطاريات ، وإذا تم كل شيء بشكل صحيح ، فسيكون دافئًا ومريحًا. نفعل ذلك بالضبط ، الماء ساخن في البطاريات - هذا ما يسخن. لماذا نهدر الطاقة ...

ArkPol:

يجب أن يتم نظام الإمداد بالطاقة من التدفئة المركزية من خلال مرشح ومشط ، لكن هذا يقلل من المكونات الهيدروليكية لنظام تدفئة المنزل الحالي (المدخل) ، والذي يهدد بالفضائح أو الشكاوى. أي ، إذا كنت تريد حقًا أرضية دافئة ، فهذا أفضل من مولد الحرارة الخاص بك ، وهو أمر غير مقبول دائمًا أيضًا. لأن هناك انبعاث لنواتج الاحتراق في الهواء ، وهذا في الواقع ينتقل إلى الجيران من خلال النوافذ

هناك خيار مع غلاية المدخنة. في نسختك ، تحتاج إلى إلقاء نظرة على التصميم المحدد ، مع مراعاة "وردة الرياح" ، والأهم من ذلك ، ما هي متطلبات خدمات السماح. تي

هذا هو ، من الناحية النظرية ، كل هذا حقيقي ، عمليا كل شيء صغير يمكن أن يصبح حجر عثرة.هناك خيار بديل - هذه أرضيات مدفئة كهربائيا. لكن ضع في اعتبارك أنه لا ينصح بالتدفئة تحت الأرضية في الغرف ذات الإقامة الطويلة للأشخاص. إنه ضار بالتنفس ، الرئتين ، لأن تعليق الغبار الناعم يرتفع من الأرض مع تدفق الهواء. وهو ضار بشكل خاص للأطفال المعرضين للربو والحساسية ويمكن تركيب الأرضيات الدافئة في الحمامات والحمامات والمطابخ وغرف الطعام والممرات والممرات وغرف المعيشة.

أولغا:

يبدو لي أن هذا مجرد نزوة ، فالتدفئة المركزية كافية تمامًا ، وإذا كانت قدميك باردة ، اشتري سجادة صوفية.

لا أدري:

وأعتقد أنه ممكن. أدخل الصنابير في أنبوب واحد على مسافة 50-80 سم ، ثم حوض ، ورأس حراري ، ومضخة ، وصمام فحص ، ومجموعة مشعب بفتحات تهوية ، إلخ. Penofol أكثر سمكا ، بحيث يمكن للجيران من الأسفل تسخين السقف أقل. تجرؤ.

أناتولي بوندار:

تعمل التدفئة المركزية فقط مع البطاريات العمودية المتصلة في سلسلة (بالأرض) بخط الإرجاع. عند إعطاء الحرارة ، يصبح الماء أثقل ويتم تصريفه ، ويمتص الماء الساخن ، ويعمل النظام مثل مضخة في رافع منفصل. تعمل الأجهزة الأخرى على إبطاء التدفق ويمكن عمومًا إيقاف دوران الماء في رافع منفصل. ومع ذلك - تتآكل المعادن من مياه التدفئة المركزية ، وقد تضطر إلى النجاة من حادث أو فيضان. من الأفضل القيام بذلك باستخدام غلاية ومضخة فردية.

فيكتور:

من الناحية النظرية ، نعم ، عمليًا صعب للغاية ، الكثير من الأتمتة.

بول:

أعرف أن صديقي صنع من التدفئة المركزية في المطبخ. أعلم أنني قمت بحفر ثقوب في الأرض في الطابق السفلي (يعيش في الطابق الأول) لقد أدخلت الأنابيب ، ولا أعرف كيف قمت بتوصيلها.مغطاة بالطين الموسع والبلاط فوقها. ربما مرت 5 سنوات بالفعل. الأرضية الباردة دافئة دائمًا حتى في حالة الإرهاق.

الجد Au:

يُنصح برمي خيط منفصل ، نظرًا لأن الأرضية يجب أن تكون عند درجة حرارة لا تزيد عن 45 درجة مئوية ، حسنًا ، حاول وضعها على خط الإرجاع في سلسلة ، بالمناسبة ، يجب أن تكون هناك صمامات تحكم على المسخنات الحرارية لضبط ميزان النظام

الكسندر:

هل لديك جيران في الطابق السفلي؟ إسألهم... لا أعتقد أنهم يستطيعون تقديم النصح لك ... اجعل الأرضية بالتدفئة الكهربائية ...

يخطئ الإنسان:

ستكون الأرضية باردة في حالة توصيل البطارية. يجب أن يكون الماء ساخنًا للأرضية.

توليك بانارين:

يجب أن يحسب هذا. وبالفعل هذه الفكرة محظورة. الأرضية الدافئة مصنوعة على أساس التدفئة الكهربائية وليس الماء.

كيريل ديه:

لدي موقف مشابه. ينصح بوضع مضخة على خط الإمداد وبعد ذلك سيكون هناك دوران طبيعي. بالمناسبة ، إنها غرفة صغيرة جدًا ، لدي 9 أمتار للمرحاض. قدم مربع استغرق حوالي 40 مترا

يوري دوبوف:

قم بتوصيل المسخن بخط العودة ، كل شيء سيكون على ما يرام.

أوليغ:

واو ، كاثرين! الجمال لن ينقذ العالم فحسب ، بل ينقذك أيضًا في الشتاء ... ما بزغ عليك ... لكن بما أنك تفهم كل شيء جيدًا ، ضع المضخة. ليس لديك مخرج.

عناصر النظام

تتكون لينينغرادكا من العناصر التالية:

• غلاية التدفئة ، والتي يتم تركيبها عادة في غرفة المرافق (غرفة المرجل) ؛
• أنابيب للناهض والأنابيب.
• خزان التمدد (غشاء أو غير مختوم) ؛
• مشعات التدفئة.

لزيادة الكفاءة ، يمكن استكمال النظام بالمكونات التالية:

• رافعات Mayevsky لنزيف الهواء من النظام ؛
• مضخة هيدروليكية. يحسن الدورة الدموية ، ولكنه يجعل النظام متقلبًا. مثبتة على خط أنابيب الإرجاع ؛
• تتجاوز الصمامات الإبرية ، مما يسمح بالتنظيم السلس لتدفق المبرد ؛

الممر الجانبي في نظام التدفئة عبارة عن قطعة صغيرة من خط الأنابيب يتم تثبيتها بالتوازي مع الصمامات وصمامات الإغلاق والتحكم.

متحكمات درجة الحرارة للبطاريات

الصمامات الكروية على مشعات

العمل التحضيري

يمكن أن يكون نظام تسخين المياه متينًا ومقاومًا للتآكل للغاية إذا تم تركيبه وفقًا لجميع القواعد. بادئ ذي بدء ، من الضروري تحضير السطح لرسم المحيط.

• من الضروري تحرير الأرضية من غطاء الأرضية بيديك ، إن وجدت. يجب أن تكون الأرضية السفلية "عارية".
• لا يمكن تركيب نظام الأرضية المائية إلا على سطح مستو. إذا كانت هناك تشققات أو عيوب أخرى على السطح ، فيجب إزالتها بالأسمنت. يمكن رؤية وجود تشوهات باستخدام المستوى.
• إذا كانت المخالفات غير مهمة ، فسيكون ذلك كافيًا لملء المحيط بطبقة متساوية من الرمل. يوصي بعض الخبراء باستخدام رمل الكوارتز. لأن هذا هو عزل حراري إضافي للطبقة.
• يعد استخدام شريط المثبط مرحلة متكاملة من العمل. يتم لصقها على الحائط حول محيط الغرفة بالكامل ، وكذلك عند تقاطع الخطوط. تمتص هذه المادة الاهتزازات وتوفر عزلًا حراريًا إضافيًا. إن عملية التسخين والتبريد السريع ، بفضل المخمد ، لن تعد بتدمير ذراع التسوية. لتوفير الراحة والسرعة في هذا الإجراء ، يوصى بشراء لفات ذات جانب لاصق. الشريط متصل بالخرسانة بمسامير.

تم الانتهاء من الأعمال التحضيرية لأرضية المياه في هذا الصدد ، فأنت بحاجة إلى التفكير في تركيب العزل الحراري بيديك.

كيف تعمل

المبرد المسخن من الغلاية ، يتوسع ، يتحرك عبر خطوط الأنابيب. أثناء تحركه عبر الأنابيب والرادياتيرات ، يطلق الماء (أو مضاد التجمد) الحرارة ويبرد ، ويعود إلى الغلاية. يجب أن يحتوي النظام على مخمد يعوض الضغط الهيدروليكي ويوازنه. يتم تثبيت خزان التمدد في الجزء العلوي من النظام. وبالتالي ، يتم إنتاج تداول مستمر.يوجد أيضًا في النظام أنبوب فرعي به صنبور للتصريف من نظام المبرد. يتم ملء النظام من مصدر المياه المركزي من خلال رابط إلى خط أنابيب الإرجاع.

النظام مغلق (نظام تسخين مغلق أحادي الأنبوب). توجد مشعات في الطابق بأكمله في نفس المستوى. نظرًا لأن درجة حرارة المبرد تتناقص تدريجيًا ، يتم تثبيت المشعات ذات الحد الأقصى لعدد الأقسام في الغرف الأبعد لموازنة نظام درجة الحرارة في الغرف.

يتم وضع الأنابيب بطريقتين:

• فوق الأرضيات النهائية ، على طول الجدران. طريقة التثبيت هذه بسيطة للغاية. لدوران أفضل ، يتم تركيب أنابيب الإمداد وأنبوب الإرجاع بمنحدر طفيف ؛
• داخل تجويف الأرضية. تتضمن طريقة التركيب المتساطح استخدام مواد عازلة ملفوفة لمنع فقدان الحرارة.

وضع مواسير تدفئة في الأرضية

يمكنك تنظيم درجة الحرارة في الغرف عن طريق تثبيت منظمات الحرارة أو الصنابير التي تمنع وصول المبرد إلى مشع أو مشع آخر متصل في سلسلة. يتيح لك ذلك توفير الوقود دون إهداره.

لينينغرادكا بأرضية دافئة
