قياسات المعلمات الرئيسية للأرضية الدافئة

مشاكل التدفئة تحت الأرضية

إن حدوث عطل في نظام تدفئة الأرضية بالأشعة تحت الحمراء هو حدث غير مرجح ولكنه ممكن. السبب الأكثر شيوعًا لذلك هو الخطأ الذي حدث أثناء التثبيت. في هذه المقالة ، سننظر في طرق للعثور على سبب الخلل.

بادئ ذي بدء ، من الضروري تحديد العنصر المعيب. العناصر الرئيسية التي يمكن توصيلها أو فشلها بشكل غير صحيح هي عنصر التسخين نفسه ، وتوصيل الأسلاك ، والحرارة وأجهزة استشعار درجة الحرارة.

العناصر الرئيسية لنظام التدفئة تحت الأرضية

تأكد من تشغيل منظم الحرارة وضبطه على الإعدادات الصحيحة. إذا تم استخدام الطاقة ولكن لم يكن هناك أي تأثير ، فإن الخطوة التالية هي التحقق من توصيل الأسلاك بالثرموستات بشكل صحيح. ارجع إلى دليل التعليمات أو علامات الدبوس الموجودة على الجزء الخلفي من منظم الحرارة وتأكد من توصيل جميع المسامير بشكل صحيح. إذا كان كل شيء على ما يرام هنا ، فإننا ننتقل إلى فحص عناصر التسخين نفسها.

في معظم الحالات ، يفشل فيلم التسخين بسبب التركيب غير الماهر. قد يكون هذا خطأ في توصيل الأسلاك بالفيلم ، أو شبكها أثناء التثبيت ، أو المقطع العرضي المحسوب بشكل غير صحيح.

هناك طريقتان للتحقق من صحة فيلم التسخين.

قياس المقاومة

الطريقة الأولى هي قياس مقاومة الأرضية ومقارنتها مع تلك المشار إليها في جواز السفر. يمكن حساب قيمة المقاومة باستخدام الصيغة R = U / P. عند استخدام العديد من عناصر التسخين ، يمكنك التحقق من مقاومة كل منها على حدة.

علامات خلل في فيلم التدفئة تحت الأرضية:

• إذا كانت قراءة العداد تساوي صفرًا ، فمن المرجح أن تكون دائرة كهربائية قصيرة قد حدثت في النظام.
• إذا كانت قراءة الجهاز تساوي اللانهاية ، فقد ينكسر عنصر التسخين في النظام.

على أي حال ، إذا كانت المقاومة المقاسة لا تتطابق مع جواز السفر ، فإن سبب الخلل يكمن في الفيلم. من الضروري التحقق من سلامة الأسلاك وصحة اتصالها بعناصر التسخين.

اتصال فيلم التدفئة

الطريقة الثانية هي توصيل الطاقة بالأرضية الدافئة مباشرة ، وتجاوز منظم الحرارة. إذا بدأ الفيلم في التسخين ، فالمشكلة تكمن في منظم الحرارة. خلاف ذلك ، من الضروري فحص الفيلم والأسلاك المتصلة به.

الانتباه!

يتم تنفيذ جميع الأعمال مع انقطاع التيار الكهربائي! قد تختلف جهات الاتصال الموجودة على منظم الحرارة ، اتبع دليل التعليمات والعلامات الموجودة على منظم الحرارة.

قد يؤدي توصيل الفيلم بالشبكة بدون ترموستات لفترة طويلة إلى فشلها. إذا كان الجهاز ، عند توصيل فيلم التسخين ، يخرج مباشرة ، فمن الممكن حدوث ماس كهربائي أو عطل في الجهاز ، في هذه الحالة من الضروري قياس مقاومة الأرضية الدافئة ، فلا ينبغي أن تميل إلى الصفر.

كيفية التحقق من وظيفة منظم الحرارة

يمكن أن ترتبط أعطال الترموستات بالجهاز نفسه ومستشعر درجة الحرارة الخارجية.

إذا فشل منظم الحرارة ، فغالبًا ما يقع اللوم على المرحل أو المكثف. نظرًا لتكلفة إصلاحه ، فمن المستحسن شراء منظم حرارة جديد. للتحقق من أداء منظم الحرارة ، يجب عليك:

• ضبط درجة الحرارة الدنيا على منظم الحرارة ،
• تطبيق الجهد على منظم الحرارة وقياسه (يجب أن يكون 220 فولت) ،
• حرك مفتاح التبديل إلى وضع التشغيل ،
• اضبط درجة الحرارة القصوى على منظم الحرارة. عندما ترتفع درجة الحرارة ، تسمع نقرة في منظم حرارة يعمل (مفاتيح الترحيل). يجب أن يكون الجهد عند ملامسات الحمل (الأسلاك التي تذهب إلى عناصر التسخين) 220 فولت.
• عندما يتم ضبط منظم الحرارة على الحد الأدنى لدرجة الحرارة ، يتم تنشيط التتابع مرة أخرى ، مما يؤدي إلى إيقاف تشغيل مصدر الجهد إلى جهات اتصال الحمل.

فحص حساس قياس درجة الحرارة

للتحقق من صحة مستشعر درجة حرارة الأرض ، من الضروري قياس مقاومته بمقياس متعدد. يحتوي كل جهاز استشعار على مقاومة المصنع المعلنة ، والمشار إليها في جواز السفر. مع ارتفاع درجة حرارة مستشعر درجة الحرارة ، تقل مقاومته. إذا اختلفت المقاومة بأكثر من 5 كيلو أوم ، أو تساوي 0 ، فإن المستشعر معيب ويحتاج إلى الاستبدال.

ملحوظة

في منظمات الحرارة القابلة للبرمجة ، إذا فشل مستشعر درجة الحرارة ، يتم عرض رسالة مقابلة على اللوحة.

إجابات الخبراء

سيرجي بوبوف:

بأي حال من الأحوال. من الواضح أن رئيس العمال يخدعك. تسخن الأرضية الدافئة على الفور. إذا كانت الأرضية كهربائية ، فإن الدائرة معطلة أو لا يعمل المنظم.

أجوندا:

الأرضيات المدفأة مختلفة. يبدأ التيار الكهربائي في التسخين على الفور. الماء لفترة أطول. في منطقتنا الكبيرة (الطابق الأول بأكمله ، حوالي 100 متر مربع) ، تم تسخين أرضية المياه الساخنة التي تم تشغيلها لأول مرة لمدة يوم واحد. وهذا كثير. احتيال رئيس العمال الخاص بك أو الأخرق. على الأرجح ، لقد أخطأ ، الآن يفكر في كيفية التخلص منه والتفريغ. لا أريد أن أصلحه بنفسي ...

تطوري:

حسنًا ، بخصوص الرطوبة ، رفضها. ما هي الأرضية التي لديك (كابل أو حصيرة)؟ إذا كان الكبل في ربطة عنق ، فيمكن أن يسخن بالفعل لفترة طويلة. وتحقق: يمكنك فصل أسلاك الأرضية نفسها عن منظم الحرارة وقياس المقاومة باستخدام جهاز اختبار أو عن طريق البريد الإلكتروني. يعداد. قم بإيقاف تشغيل كل البريد الإلكتروني. الأجهزة ، ثم بدوره على الأرض el. يجب أن يبدأ العداد في "الالتواء".

أندري:

يدعي رئيس العمال أنه للتحقق من صحة العمل ، عليك الانتظار لمدة شهر ، ويقول إنه لا تزال هناك رطوبة تحت البلاط وتتداخل مع التدفئة .... أنت بحاجة إلى الوثوق بالناس ، فنحن لا نعيش في الغابة ، ندعم هذا الرجل المقدس وأخبرني ما الذي يمنع ليس فقط التدفئة ، ولكن أيضًا من دفع ثمن جميع أعماله ، بعد كل شيء ، هو نفسه اقترح الانتظار لمدة شهر ، لذا اذهب نحو هذا شخص صادق دون قيد أو شرط ....

الرياح:

أنا أؤيد Andrey. اعرض إما إصلاح المشكلة أو الحصول على المال عندما تعمل الأرضية.

أي جهاز كهربائي ينبعث منه حرارة - إذا كان يعمل بغض النظر عن الرطوبة. وإذا قال رئيس العمال نفسه إنه وضع الكابل على قاعدة رطبة أو صفح على كتلة رطبة - اطلب منه نقودًا مقابل المواد التالفة - انتهاكًا للتكنولوجيا

ديمتري أوستانكوف:

تحتاج إلى التحقق من مؤشرين: 1) مقاومة نواة التسخين للحصيرة (باستخدام مقياس متعدد). يجب أن يتوافق مع المحدد في جواز السفر للمنتج. الانحرافات المسموح بها: + 10٪ / -5٪ من المؤشر المحدد. يتم توصيل أطراف جهاز القياس المتعدد بأطراف سلك التسخين عند كلا الطرفين. 2) مقاومة العزل (باستخدام megohmmeter). بين طرفي سلك التسخين على طرفي السجادة ، يجب أن يظهر مقياس الميغا أوم "0" ، أي ماس كهربائى. لأن هذه الأوردة مغلقة. بين أي من النوى والشاشة ، يجب أن يعرض الجهاز "اللانهاية" - "8" على جانبه. هذا هو المؤشر الرئيسي. يشير إلى سلامة عزل حصيرة. هذا المؤشر مهم بشكل خاص بعد الصب. ولا تصدق الكهربائيين الذين فحصوا المقاومة فقط باستخدام فاحص صيني ويقولون أن كل شيء على ما يرام.

أندري فولكوف:

يقومون بفحصها معك في المتجر عند الشراء - ينظرون إلى مقاومة الجهاز. ولصق البلاط على سطح مستوٍ - تحت المشط ، بحيث لا توجد فراغات تحته

الكسندر باكوشيف:

يمكنك تشغيله لبضع ثوان ، إذا أصبح أكثر دفئًا ، فهو يعمل!

ستاس شابانوف:

تحقق مع جهاز اختبار ، يجب أن يظهر 60-70 أوم ..

أرضيات مدفأة الطاقة لكل متر مربع

بغض النظر عما إذا كانت الحصائر أو الكابلات - عادة ما يتم اختيار الأرضية الدافئة بحيث يكون هناك في المتوسط ​​150 واط من الطاقة الكهربائية لكل متر مربع من السطح الساخن. اعتمادًا على الغرض من الغرفة والغرض من التثبيت ، قد تختلف هذه القيمة:

- من 100-130 واط ، عندما يكون ذلك كافياً فقط لجعل درجة حرارة الطلاء على السطح مريحة ، على سبيل المثال ، على الأرض بلاط الحمام أو في المطبخ

- من 130 إلى 180 واط ، عندما يكون من الضروري استكمال نظام التدفئة الرئيسي ، يتم استخدامه في أغلب الأحيان. يمكنها تسخين الأرضية بقوة كبيرة ، وبالتالي تسخين الغرفة بشكل إضافي خلال فترات البرد ؛

- من 180 إلى 250 واط ، عند استخدام الأرضية الدافئة كمصدر رئيسي للتدفئة ، أو جزء كامل في نظام التدفئة العام للأماكن التي يكون الجو باردًا فيها بشكل خاص ، على سبيل المثال ، الشرفة ؛

- في المتوسط ​​\ u200b \ u200b ، تبلغ طاقة عداد التشغيل لكابل التدفئة للتدفئة الأرضية 10-20 واط / مللي أمبير ؛

وبالتالي ، بعد قياس المقاومة ، يجب عليك تقدير مساحة التثبيت التقريبية والمضي قدمًا في الحسابات:

مثال: لنفترض أن لديك ممرًا في شقة يتم تسخين حوالي 6 أمتار مربعة فيه. بعد قياس مقاومة كابل التسخين بمقياس متعدد ، حصلت على نتيجة 55 أوم. يبقى حساب مقدار ما يكفي لمثل هذه المنطقة:

بادئ ذي بدء ، نحدد القوة الإجمالية:

P = U2 / R = 220 2/55 = 880 واط

ثم قوة 1 متر مربع:

Pkv م = 880/6 = 146.7 واط / م. - والتي ، مع مراعاة الخطأ ، تتوافق مع طاقة التدفئة الأرضية القياسية الأكثر شيوعًا. إذا كانت القيمة المحسوبة منخفضة جدًا أو عالية - ستفهم أن كبل التسخين هو سبب الخلل - ويمكنك إصلاحه.

كما ترى ، فإن قياس مقاومة كابل التسخين للتدفئة الأرضية الكهربائية هو طريقة التشخيص الرئيسية. لا يمكن إزالة حصائر أو كبلات التسخين ، بعد تركيبها في مادة لاصقة للبلاط أو ذراع التسوية ، دون فكها بالكامل. وقياس مقاومته بمقياس متعدد في الحياة اليومية متاح للجميع وليست مهمة مستحيلة. مع العلم أن موصلات الأرضية ليست مكسورة ، ولا تقصر ولديها طاقة كافية لتسخين - يمكنك الاستمرار في البحث عن سبب الخلل في المكونات الأخرى.

طريقة فحص أداء تدفئة الأرضية

لتحديد عطل نظام التدفئة ، يمكن استخدام طريقتين: المرئية وطريقة قياس المعلمات الرئيسية. وإذا كان في الحالة الأولى يمكن للمستهلك أن يبدأ فقط من العلامات الخارجية (اسوداد ، انصهار العزل ، إلخ) ، فإن الخيار الثاني يعطي تقييمًا أكثر دقة للأضرار التي لحقت بالنظام.

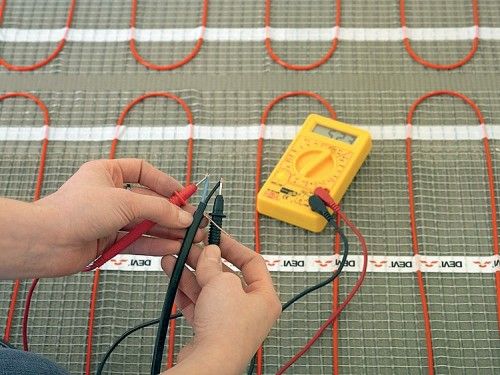

فحص تدفئة الأرضية بمقياس متعدد

تتمثل الخطوة الأولى في التأكد من وجود جهد إمداد في أطراف منظم الحرارة. لماذا عن طريق نقل جهاز القياس المتعدد إلى موضع قياس جهد التيار المتردد ، فأنت بحاجة إلى التأكد من توفر الشبكة. يجب عليك أولاً إزالة الغطاء الواقي من وحدة التحكم في درجة الحرارة.

الخطوة التالية هي قياس مقاومة كابل التسخين (الفيلم). من أجل ذلك يجب إلغاء تنشيط النظام بأكمله ، وبعد تحويل جهاز القياس المتعدد إلى موضع قياس المقاومة ، قم بتوصيل مجسات الجهاز بأطراف عناصر التسخين (بعد فصلها عن أطراف الترموستات).

قد تختلف قيم المقاومة حسب قوة الجهاز. حسنًا ، من أجل تحديد صحة القياسات بدقة (معرفة قوة الأرضية الدافئة) ، يمكنك استخدام العلاقة التالية:

P = U2 / R ،

وبعد ذلك ، باستبدال القيم المتاحة ، يمكنك تحديد صحة القياسات.

على سبيل المثال ، إذا أظهر جهاز القياس المتعدد قيمة مقاومة 100 أوم ، فإن قوة الأرضية الدافئة وفقًا للصيغة أعلاه ستكون P = 2202/50 = 480W.

بالمناسبة ، إذا لم تكن هناك بيانات جواز سفر لأرضية دافئة ، فيمكنك في المتوسط ​​أن تأخذ قوة السخانات بنسبة 150 واط لكل متر مربع من مساحة الأرضية.

من خلال مقارنة نتائج القياس بالخصائص الحالية ، سيكون من الممكن معرفة جودة السخان. إذا كانت نتائج القياس تختلف اختلافًا كبيرًا عن بيانات جواز السفر (أكثر من 10-15٪) ، فيمكننا التحدث عن تلف عنصر التسخين.

المقاومة الزائدة - ماس كهربائى.

مؤشرات المقاومة المنخفضة (صفر) - انقطاع الكابل.

بالطبع ، سيتطلب الإصلاح الإضافي للتدفئة الأرضية مشاركة متخصصين لتفكيك وتركيب عناصر التسخين لاحقًا.

اختبار الثرمستور

في حالة عدم المساس بالسخانات ، فإن الشيء التالي الذي يجب الانتباه إليه هو الثرمستور. يمكن أيضًا التحقق من سلامتها باستخدام مقياس متعدد.

ومع ذلك ، يجب أن يكون مفهوماً أن قيمة المقاومة الكهربائية لعنصر معين يمكن أن تختلف اختلافًا كبيرًا اعتمادًا على درجة الحرارة المحيطة. وسيظهر نفس المستشعر 20kΩ أو أكثر عند t = + 5⁰С و 5kΩ عند t = + 35⁰С. في هذه المرحلة ، يجب الانتباه وفحص عملية تغيير المقاومة عند تسخين مستشعر درجة الحرارة.

كما ذكر أعلاه ، فإن استبدال الثرمستور هو حدث بسيط للغاية. وإذا لزم الأمر ، سيتمكن المستهلك من تنفيذ الإجراء المحدد بشكل مستقل.

إنشاءات الكابلات وترتيبها

وفقًا لمبدأ التشغيل ، يمكن أن يكون الكبل في تصميم الأرضية الدافئة:

• التنظيم الذاتي.
• مقاوم.

يغير كابل التنظيم الذاتي في وضع التشغيل مقاومته مع تغيرات درجة الحرارة. لا تعتمد قيمة مقاومة الكابل المقاوم على درجة الحرارة. إذا تم تنفيذ أعمال تركيب الكابلات وفقًا لجميع المتطلبات والتوصيات ، فلن يتلف الكابل بسبب درجة الحرارة. الشرط الرئيسي لمد الكبل هو تحمل طول معين. إذا كان الكبل طويلًا أثناء التمديد ، فلا يجب تقصيره ، حيث سيؤدي ذلك إلى تغيير في الخصائص الحالية والتدفئة ، مما سيؤدي إلى تدمير العزل. في الممارسة العملية ، غالبًا ما يتم استخدام نوعين من كبلات التدفئة:

• سلكان واحد
• 2 أحادية النواة بترتيب متوازي.

الكبل أحادي النواة عبارة عن شبكة من الأسلاك مكتومة من جانب واحد. قم بتركيب مثل هذا الكبل في ذراع التسوية الخرساني. يتم اختيار الشبكة بدقة وفقًا لمساحة الغرفة ، وخالية من السباكة والأثاث ، حيث لا يمكن قطعها.

يتم أيضًا تثبيت الترتيب المتوازي لقطبي كبل منفصلين في ذراع التسوية ، ولكنه يختلف عن الكبل السابق من حيث أنه يمكن تغيير طوله دون خوف من العزل.

تختلف أرضية الفيلم القائمة على التسخين بالأشعة تحت الحمراء عن هياكل الكابلات من حيث أنها سلسلة من المقاومة النشطة. ميزة الفيلم في سمكه الصغير وإمكانية استخدامه مع جميع أغطية الأرضيات تقريبًا. يُسمح بتغيير مساحة الفيلم ، ولكن فقط وفقًا لعلامات التأشير الخاصة.

ما يجب أن تكون مقاومة التدفئة تحت الأرضية الكهربائية

غالبًا ما يتم إنتاج التدفئة تحت الأرضية على شكل كابل تسخين أو حصائر:

حصائر التدفئة عبارة عن كبل تسخين يتم وضعه بطريقة معينة ومثبت في هذا الوضع. بالإضافة إلى حقيقة أن هذا الخيار يحتوي على تثبيت أبسط بكثير ، فإنه يحتوي على طاقة ثابتة لكل متر مربع ، والتي لا تتغير.

لكن قوة المتر المربع من الأرضية المصنوعة بكابل عادي يمكن أن تختلف اختلافًا كبيرًا ، اعتمادًا على كيفية وضعها على السطح ، والكثافة ، وعدد الدورات التي يتم إجراؤها والمسافة بينهما.

إذا كنت تعرف قوة المجموعة ، فمن خلال قياس مقاومتها ، فلن يكون من الصعب عليك التحقق من قابليتها للخدمة وكفاءتها:

يكفي استخدام قانون أوم وهي الصيغة التالية:

P = U2 / R ، حيث P ، واط - الطاقة ؛ U ، Volt - جهد التيار الكهربائي ، عادة ما يتم أخذ 220 فولت في الاعتبار ؛ R ، أوم - المقاومة ؛

مثال: لذلك ، مع العلم أن حصيرة التسخين بقوة إجمالية تبلغ 800 واط تُسكب في ذراع التسوية ، وأن المتر المتعدد أظهر مقاومة تبلغ حوالي 60 أوم ، يمكنك التحقق من توافق المؤشرات الفعلية مع المؤشرات المعلنة:

P \ u003d 220 2/60 \ u003d 806.7 W - وهي قريبة جدًا من القيمة الاسمية ، ثم تعمل الأرضية.

إذا كنت لا تعرف قوة نظام التسخين الكهربائي المثبت ، فأنت تفهم تقريبًا مساحة السطح التي يتم تسخينها ومكان تثبيتها ، يجب إجراء التشخيص على النحو التالي:

الكثير من المقاومة

بقلم شاتل بتاريخ 28 فبراير 2015 في تدفئة أرضية (كهربائية)

انشئ حساب

سجل في مجتمعنا. انه بسيط جدا!

هل لديك حساب؟ تسجيل الدخول.

أو قم بتسجيل الدخول بإحدى هذه الخدمات

توصي Google

توصياتنا

لما هذا؟

نشر Phoenix موضوعًا في موضوع الأدوات والمعدات ، في 15 يناير

أقترح الإحماء لمن هو مثير للاهتمام.

هل لدى أي شخص أي تخمينات لما هذا؟

خشب البتولا المصقول

نشر Sano إدخال مدونة في Slab Furniture 23 يناير ، إدخال مدونة

إليكم قطعة من شجرة البتولا التي تم إحضارها إلى ورشة العمل ، بينما نخطط بشكل أولي لصنع طاولة قهوة.

لم يكن تحضير هذه المواد نفسها أسهل شيء ، فلم يتم العثور عليها في الغابة فحسب ، بل تم أيضًا إزالتها بصعوبة ، ثم تم قطع الكيس إلى قطع ، ولكن حتى بعد ذلك قاموا بطهي أسبوعين باستخدام طبق خاص. التكنولوجيا ، ثم جفت أيضا لبضع سنوات.

بشكل عام ، هذه ملحمة كاملة ، وبالنظر إلى حقيقة أن الكثير قد تم القيام به فقط للحصاد وبناءً على الحجم ، فإن سعر هذه المواد أصبح بالفعل مرتفعًا للغاية. وهي ليست الطاولة نفسها.

من الضروري الاقتراب من العمل عن عمد ، وبحد أدنى من الخسائر في سمك قطعة العمل ، قم بعمل سطح طاولة مسطح.

أسقف ين ويانغ

نشر ramon موضوعًا في موضوع أعمالنا بتاريخ 12 كانون الأول (ديسمبر) 2008

أحد أعمالنا الأولى دعم السمة الشرقية بفرع ساكورا

طاولة بلاطة. يبتلع هوفمان

نشر Sano إدخال مدونة في Slab Furniture ، يوم الأحد الساعة 8:28 مساءً ، إدخال مدونة

أنا أصنع طاولة حسب الطلب ، أصنع سطحًا من ألواح الدردار أو ، بعبارة أخرى ، الدردار.

يوجد في أحد الألواح صدع واسع النطاق وأحيانًا من خلال الكراك. لقد قمت بتنظيفه ، وملأته أيضًا بالإيبوكسي ، وسوف يغلق الكراك ويسوي سطح المنضدة أيضًا.

كعقبة إضافية من فتح الكراك ، يتم تضمين ابتلاع هوفمان ، والذي لا يعزز فحسب ، بل يخلق أيضًا تأثيرًا زخرفيًا.

سيقول شخص ما أنها تفسد المظهر ، ويجب وضعها على الجزء الخلفي من سطح العمل. لكن حقيقة الأمر هي أنه لا يمكن وضعها هناك بسبب ميزات سطح الطاولة.

أنا شخصياً أحب هذه السنونو وإلى جانب ذلك ، تمت الموافقة على وجودها من قبل عميل الطاولة.

لقد تم تصنيعها من قصاصات من نفس سطح الطاولة ، وكان هناك قطعتان من السنونو الداكنة على النصف الفاتح ، وتم قطع ضوء واحد في النصف المظلم من سطح الطاولة.

استطرادا وجيزا من أين أتت هذه القطعة من الأثاث. بالنسبة لي ، لم يخترع Homphan أي شيء ، ولكنه أخذ ببساطة ما تم استخدامه لقرون في النجارة وليس الفن فقط. في الواقع ، هذا هو نفس الاتصال المتوافق.

دعنا نترك الأمر لضمير المؤلف ، بالإضافة إلى هذا الاسم ابتلاع أو فراشة هوفمان عالقة في هذا النوع من الاتصال ، على سبيل المثال ، تسمى جميع آلات التصوير زيروكس.

في عام 1985 ، عندما كان توماس هوفمان لا يزال طالبًا في جامعة هارفارد ، طور نظامًا لربط الأجزاء المصنوعة من الخشب والمواد القائمة على الخشب (MDF واللوح الخشبي) ، والذي أطلق عليه اسم "Hoffmann Swallow" وسرعان ما تم اعتماده من قبل صناعة النجارة بأكملها.

المشاكل الشائعة مع التدفئة تحت الأرضية

يمكن أن يكون سبب انهيار الأرضية الدافئة هو التثبيت غير الصحيح للمعدات ، أو فشل العناصر الفردية للنظام.

منظم الحراره

كما ذكر أعلاه ، فهو مسؤول عن الحفاظ على درجة حرارة الأرضية في نطاق معين. إنه أيضًا رابط تبديل يتم من خلاله تجميع جميع دوائر التدفئة الأرضية (الطاقة ، الحمولة ، التحكم في درجة الحرارة).

وإذا تم إجراء جميع التوصيلات وفقًا للرسم التخطيطي ، فإن سبب عطل منظم الحرارة يكمن في قاعدة عناصره. بالطبع ، يمكنك محاولة استعادة الكتلة المحددة. ولكن كما تظهر الممارسة ، غالبًا ما يتم إصلاح منظم الحرارة لاستبداله.

جهاز استشعار درجة الحرارة

يشير إلى العناصر القابلة للاستبدال بسهولة ، نظرًا لوقوعها في التمويج (الموضوعة في أرضية ذراع التسوية).تعتمد متانة هذا العنصر بشكل مباشر على جودة المواد التي صنع منها ، وكذلك على الموقع الصحيح لهذا العنصر بالنسبة لكابل التسخين (انظر توصيات الشركة المصنعة).

كابل تدفئة

عنصر موثوق به إلى حد ما في النظام ، والذي غالبًا ما يفشل بسبب التثبيت غير الصحيح. علاوة على ذلك ، فإن أكثر "نقطة مشكلة" لكابل التسخين هي أداة التوصيل (التي يتم من خلالها توفير الطاقة)

في ضوء ما ، مع الإصلاح الذاتي ، أولاً وقبل كل شيء ، يجب الانتباه إلى هذه العقدة المعينة.

بالمناسبة ، يمكن العثور هنا على طريقة اختيار كابل التدفئة للتدفئة الأرضية.

كيفية التحقق من وظيفة منظم الحرارة

لنلقِ نظرة على مثال لكيفية التحقق مما إذا كان منظم الحرارة يعمل باستخدام مصباح إضاءة عادي.

الخطوة 1. يتم توصيل منظم الحرارة بالشبكة وفقًا لجميع القواعد. أي أن سلك الطور متصل بالطرف L والسلك المحايد بطرف N. كما تم توصيل مستشعر درجة الحرارة ومصباح إضاءة عادي في الخرطوشة. سيكون مؤشر الحمولة.

الخطوة 2. يتم تشغيل منظم الحرارة المتصل بالشبكة باستخدام مفتاح تبديل.

الخطوة 3. يتم ضبط الرافعة المسؤولة عن زيادة درجة الحرارة على الحد الأقصى.

الخطوة 4. إذا كان منظم الحرارة يعمل ، فسيتم تشغيل الضوء.

الخطوة 5 باستخدام هذه الدائرة ، يمكنك أيضًا فحص مستشعر درجة الحرارة. للقيام بذلك ، يتم أخذها في متناول اليد ، ويتم ضبط وحدة التحكم في درجة الحرارة على قيمة متوسطة.

الخطوة 6. يتحول التحكم في درجة الحرارة مرة أخرى إلى قيم أعلى. سوف يضيء المصباح مرة أخرى. ولكن عندما ترتفع درجة حرارة المستشعر إلى درجة حرارة جسم الإنسان ، فسيتم إيقاف تشغيله.

الخطوة 7. بعد ذلك ، يمكن ترك النظام بمفرده. بعد فترة ، سيضيء الضوء مرة أخرى عندما يبرد مستشعر درجة الحرارة ويعطي إشارة إلى منظم الحرارة.

إصلاح الترموستات

ليس سراً أن منظمات الحرارة تفشل في بعض الأحيان ، وفي أكثر اللحظات غير المناسبة. هناك عدة أسباب لهذا الحدث المؤسف. الأكثر شيوعًا هو التثبيت غير الصحيح: خطأ في مخطط الأسلاك (مثل: إرباك الأسلاك والمحطات ، تحميل كبير جدًا) ، ملء منظم الحرارة المثبت بالطلاء ، تثبيت منظم الحرارة في غرفة رطبة. مع مثل هذه الأخطاء ، إما أن يفشل منظم الحرارة على الفور ، أو تقل مدة خدمته كثيرًا. قم بتركيب منظم الحرارة بواسطة كهربائي محترف فقط.

السبب الثاني يتعلق بخصائص تصميم منظمات الحرارة. الحقيقة هي أن مصادر الطاقة الخاصة بهم مبنية أساسًا وفقًا لدائرة بدون محول مع مكثف صابورة (جميع المنظمين تقريبًا من شركات مثل: OJ Electronics و Eberle و Raychem وبعض DEVI) ، أو وفقًا لدائرة استقرار رئيسية مثل ، على سبيل المثال ، Devireg D530 و Devireg D535 و Veria B45 و Veria T45.

تكون منظمات الحرارة هذه حساسة للضوضاء النبضية على مصدر الطاقة الذي يحدث عندما يتم تشغيل أجهزة مثل محول اللحام أو المثقاب المطرقي أو جزازة العشب الكهربائية بجوار المنظم ، وهو ما يحدث غالبًا في المنازل الريفية. في مثل هذه الظروف ، من الأفضل استخدام المنظمين المزودين بمصادر طاقة المحولات التي لا تمرر ضوضاء الاندفاع (على سبيل المثال ، منظم Busch Jaeger NTC100).

إذا كان المنظم الخاص بك معطلاً ، فلا تتعجل في التخلص منه. في معظم الحالات ، يمكن إصلاح المنظم.

تقوم شركتنا بتنفيذ إصلاحات الضمان للثرموستات المشتراة من خلال شبكة المتاجر الخاصة بنا أو من خلال وكلائنا ، بالإضافة إلى الإصلاحات غير المشمولة بالضمان لأي وحدات تحكم.

تكلفة هذه الإصلاحات ثابتة - 1000 روبل.

التدفئة تحت الأرضية لا تعمل! ماذا أفعل؟

حالة نموذجية للعميل! لقد قررت صنع أرضية دافئة في المنزل ، ويقول البناة الذين يقومون بالإصلاحات ، "لقد وضعوا الأرضية منذ الطفولة المبكرة. تم بالفعل وضع أكثر من 1000 أرضية دافئة والجميع سعداء.لكن ما الذي يجب وضعه هناك؟ "بصفتك شخصًا يثق بصدق في بنائك ، خوفًا من إظهار الشك في الاحتراف ، فإنك تعهد إليهم بتركيب أرضية دافئة. من هنا يبدأ الصداع! أنهى البناة الإصلاح وغادروا إلى وطنهم. تم وضع البلاط الساخن وجاء البرد والأرضية الدافئة لا تعمل! نبدأ في البحث عن سبب الخلل.

أفضل الإجابات

ليون:

افصل الكبل عن المنظم وتحقق من مقاومته الأومية ، حسنًا ، اسأل كهربائيًا تعرفه. تبلغ مقاومة الأرضية 3.3 أوم / م ومقاومة تبلغ حوالي 100 أوم. لا تتسرع أبدًا في الاتصال مباشرة. ليس من الصعب حرقها ، لكن تحويلها مكلف.

HD- أنيمي عن طريق البريد:

تحقق ، أنت تعرف مدى سهولة بدء الأرضية الدافئة - وبعد ساعة - دعنا نتحقق من درجة الحرارة قبل التشغيل وبعدها + لا يزال بإمكانهم تثبيت galimo ، ثم يتعين عليك فتح الأرضية وإعادة وضع نظام TP

الكسندر جريجوريف:

يستغرق تسخين الأرضية عدة ساعات (اعتمادًا على عمق التمديد) والتوصيل الصحيح للأسلاك في المنظم. لا يسخن وبعد ذلك ، ولا يمكن أن يتلف الكابل ، فقد تكمن المشكلة في الترموستات. كل التوفيق لك!

فيتالبان 1:

لن تسخن الأرضية على الفور ، نصف ساعة في الساعة. رنين بمسبار ببطارية - يمكنك سحب جهاز التحكم بجهاز استشعار لما. يتم فحص المقاومة على كابل الحرارة نفسه

إيفانيش:

من السهل التحقق من ذلك والاتصال مباشرة بدون منظم. إذا لم يسخن ، فهذا سيء.

alxndrnn:

هذه هي التعليمات الخاصة بربط Eberli

سلاف:

فقط قم بتوصيل الكبل مباشرة بالمقبس ، وبعد 30 دقيقة ستعرف ما إذا كان كابلًا أم منظمًا!
