Therm 4000 S WTD 12 1518 AM E2331.
قبل البدء ، يجب أن تتأكد ، على اللوحة المثبتة من قبل الشركة المصنعة على الجهاز ، أن علامة الغاز تتوافق مع الغاز المتصل بالجهاز. من الممكن توصيل جهاز تحكم عن بعد بالجهاز ، مما يكرر تمامًا تشغيل الشاشة على العمود.
افتح محبس الغاز وصمامات الماء. قم بتوصيل الجهاز بالتيار الكهربائي.
درجة حرارة الماء التي حددتها الشركة المصنعة هي 42 درجة ، هذه هي درجة الحرارة المثلى.
لتشغيل الجهاز ، ما عليك سوى الضغط على زر التشغيل وفتح صنبور الماء الساخن. للتحكم في درجة الحرارة ، يجب الضغط على الزر "+" أو "-" وتحديد درجة الحرارة التي تريدها. حتى الوصول إلى درجة الحرارة التي حددتها ، ستومض القراءة على الشاشة.
إذا لم تصل إلى هذه القيمة في غضون ثلاثين ثانية ، فسيتم عرض رمز صنبور الماء على الشاشة ، مما يشير إلى الحاجة إلى زيادة تدفق المياه أو تقليله. إذا ضغطت على الزر P ، فستظهر درجة حرارة ثابتة مبرمجة تبلغ 42 درجة. يؤدي ضبط درجة الحرارة الدنيا إلى تقليل استهلاك الطاقة ويجعل من الممكن تقليل تكون الترسبات الكلسية في المبادل الحراري.
ولكن إذا كنت تعرف كيفية تشغيل العمود ، لكنك واجهت أعطالًا (اللهب ينطفئ ، لا يشتعل) ، فعندئذٍ يتم وصف أسباب وطرق القضاء عليها.
من المحتمل أن تكون المعدات المستهلكة للغاز خطرة
لتجنب حالات الطوارئ ، من المهم معرفة كيفية استخدام معدات تسخين المياه بالغاز. لتشغيل عمود الغاز بشكل صحيح ، تحتاج إلى اتباع بعض القواعد التي طورتها الشركة المصنعة والموضحة بالتفصيل في دليل التعليمات
تعليمات حول كيفية تشغيل فيديو السخان
اليوم ، يستخدم الكثير من الناس سخانات المياه بالغاز. أنها توفر الماء الساخن حتى عند إيقاف تشغيله. لكن العديد من المستهلكين لديهم تحامل على أن سخانات المياه بالغاز تشكل خطرًا كبيرًا. السخانات الحديثة دحضت هذه الأسطورة. إذا قمت بإشعال النار في العمود بشكل صحيح ، فسيعمل بشكل صحيح وآمن تمامًا. تتمتع Geysers Vaillant و Junkers و Bosch و Ariston بمراجعات جيدة.
إذا كنت قد اعتنت بترتيب منزلك الريفي مسبقًا وقمت بتركيب سخان مياه يعمل بالغاز ، فلديك الخطوة الأخيرة في طريقك إلى حياة دافئة ومريحة. وهذه الخطوة هي إعداد العمود وتشغيله بشكل صحيح. لكي يعمل سخان المياه بالغاز ، سيتعين عليك القيام ببعض الخطوات البسيطة. أولاً ، تأكد من فتح صمام إمداد الغاز الذي يمد العمود بالغاز. ثم افتح الصمام المسؤول عن إمداد خزان سخان المياه بالمياه. يمكن إجراء التشغيل أو الإشعال من خلال ثلاث طرق فقط ، والتي تعتمد على ميزات تصميم العمود.
غلايات الغاز الحديثة آمنة تمامًا ، على عكس سابقاتها الأوائل. يتم تبسيط معظم العمليات الرئيسية المرتبطة بعملية التشغيل الصحيحة ولا تتطلب تدريبًا إضافيًا من المستخدم. لكن على الرغم من ذلك ، لا تنس أن أي جهاز يعمل بالغاز يمثل مصدر خطر محتمل.
ضع في اعتبارك مثال Bosch WR10.B و WR13.B و WR15.B نماذج سخانات المياه الفورية بالغاز المصنوعة في ألمانيا لأسواق روسيا وأوكرانيا وبيلاروسيا. تختلف هذه النماذج في كمية الماء الساخن.
قبل البدء ، تحقق مما إذا كانت صمامات الغاز والماء مفتوحة ، وإذا تم إدخال بطاريتين 1.5 فولت R. هذه الطرز من السخانات مزودة بإشعال كهربائي ، كما يتضح من المؤشر B في نهاية الاسم. يحدث الاشتعال الكهربائي باستخدام البطاريات.
لتشغيل الجهاز ، تحتاج إلى الضغط على زر الطاقة الموجود على اللوحة الأمامية للجهاز ، العمود جاهز للتشغيل ، في وضع الاستعداد. لكي تنطلق المياه الساخنة ، ما عليك سوى فتح الصنبور. عند هذه النقطة ، يتم إشعال الشعلة التجريبية وبعد أربع ثوانٍ يتم إشعال الشعلة الرئيسية ، بحيث تنطفئ الشعلة التجريبية بعد حوالي عشرين ثانية.
لا تحتوي هذه الأجهزة على فتيل مشتعل باستمرار ، وهو أمر اقتصادي نظرًا لعدم وجود تدفق ثابت للغاز. خلال فترة انقطاع طويلة في التشغيل ، يمكن أن يتراكم الهواء في نظام الغاز ، مما يمنع التشغيل الصحيح لجهاز الإشعال ، ونتيجة لذلك ، لن يتمكن الموقد الرئيسي من الاشتعال.
لإصلاح هذه المشكلة ، تحتاج إلى فتح وإغلاق صنبور الماء الساخن عدة مرات. يتم تنظيم تسخين المياه عن طريق تقليل تدفقه ، عن طريق قلب الصمام في اتجاه عقارب الساعة ، يتناقص ، عكس اتجاه عقارب الساعة ، على التوالي ، والعكس صحيح ، ويزداد التدفق وتنخفض درجة الحرارة. عند درجة حرارة الماء المنخفضة ، تنخفض تكاليف الغاز وتتشكل قشور أقل في المبادل الحراري.
في الفيديو ، بالإضافة إلى إجراء بدء التشغيل ، يمكنك أيضًا التعرف على كيفية إعداد العمود:
كيفية إضاءة سخان المياه بالغاز Bosch Therm 4000 O WR 101315 -2 P.
يكمن الاختلاف بين هذه النماذج في كمية الماء الساخن في الدقيقة. جهاز مزود بإشعال بيزو يشار إليه بالحرف P في نهاية الاسم. لديها القدرة على ضبط معلمتين ، الماء وقوة الاحتراق. لتشغيل العمود ، يجب عليك تحريك شريط التمرير إلى موضع الإشعال ، وإغراقه.
اضغط على زر الإشعال الانضغاطي عدة مرات حتى يظهر لهب على الشعلة التجريبية. انتظر عشر ثوانٍ ، ثم حرر شريط التمرير وحركه إلى وضع الطاقة المطلوب. يؤدي تحريك شريط التمرير جهة اليمين إلى زيادة الطاقة ، وإلى اليسار يتم تقليلها. العمود في وضع الاستعداد طوال الوقت ، إذا كنت بحاجة إلى الحصول على ماء ساخن ، فأنت تحتاج فقط إلى فتح صمام الماء الساخن.
عندما تحتاج إلى إيقاف التشغيل ، حرك شريط التمرير إلى اليسار حتى يتوقف. بعد بضع ثوان ، سوف تنطفئ شعلة الطيار. أغلق صمام الغاز وصمامات المياه.
شاهد الفيديو أدناه للحصول على إرشادات حول كيفية تشغيله:
طريقة سهلة لإشعال كيفية تشغيل سخان المياه بالغاز من Bosch
عادة لا يسبب استخدام سخانات المياه بالغاز الحديثة صعوبات
عند شراء مكبرات الصوت ، يجب الانتباه إلى وجود جواز سفر وضمانة للبضائع.
من المهم أيضًا ، جنبًا إلى جنب مع العمود ، أن يصدر البائع تعليمات لتشغيله.
كيفية تشغيل مكبر صوت Bosch:
حرك المقبض إلى اليمين إذا كان في وضع إيقاف التشغيل.
يجب أن ينتقل المنظم إلى وضع "الاشتعال بيزو". هذا يعني أنه سيتم توصيل رمز الشرارة والأزرار الرأسية.
يجب أن "يغرق" زر البدء بإصبعك أثناء الضغط على زر الطاقة البيزو
ستُعلم النقرات المميزة أن العنصر الكهروإجهادي قد عمل.
من المهم التأكد من أن اللهب لا ينطفئ خلال الثواني العشر الأولى. ثم يمكنك ترجمة الطاقة إلى المستوى المطلوب.
بعد نقل الطاقة إلى الطاقة المطلوبة ، يحترق اللهب باستمرار في الوضع الذي تم ضبطه. ولكن عند تشغيل الماء الساخن ، يبدأ العمود في التسخين التلقائي للمياه. يعد إيقاف تشغيل العمود أمرًا بسيطًا - فأنت بحاجة إلى تحريك شريط التمرير بالكامل.
لماذا يتم تشغيل العمود من تلقاء نفسه
إذا لوحظ التبديل التلقائي للسخان بدون ماء ، فقد تكمن المشكلة في حدوث تسرب في مكان ما في خط أنابيب الماء الساخن ، وربما يمر عبر الجدار. بعد إصلاح التسرب ، ستختفي المشكلة.
في كثير من الأحيان ، لا يواجه المستخدمون حقيقة أن العمود يتم تشغيله من تلقاء نفسه بدون ماء ، ولكن مع حقيقة أنه بعد إغلاق الصنبور ، يستمر في العمل. السبب يكمن في الحجاب الحاجز ، المقسى من الماء العسر ، الموجود داخل منظم المياه.بعد إيقاف تشغيل الماء الساخن ، لا يتعجل الغشاء في العودة إلى مكانه ، ويستمر في الضغط على الجذع الذي يفتح إمداد الغاز. يمكنك حل المشكلة عن طريق استبدال الحجاب الحاجز.
الجهاز ومبدأ تشغيل مكبرات الصوت Bosch
- أعمدة شبه أوتوماتيكية - يحتوي الجهاز على شعلتين: رئيسي وإشعال. الفتيل يحترق باستمرار. عندما يتم فتح صنبور الماء الساخن ، يقوم المشعل بإشعال الغاز على الموقد الرئيسي. يتم اشتعال جهاز الإشعال باستخدام عنصر كهرضغطية.
- الأعمدة التلقائية - قم بتشغيلها بشكل مستقل عند فتح صنبور الماء الساخن. تنتج وحدة الإشعال شرارة على الموقد ، مما يؤدي إلى اشتعال الغاز. تنقسم سخانات المياه الأوتوماتيكية بالغاز من Bosch ، بدورها ، إلى مجموعتين فرعيتين:
- بطارية تعمل؛
- باستخدام المهدرجة لإنتاج شرارات.
بالإضافة إلى الفصل وفقًا لمبدأ الإشعال ، يتم تقسيم مكبرات الصوت Bosch إلى فئتين وفقًا للهيكل الداخلي. توجد سخانات مياه بغرفة احتراق مغلقة (تربينية) ومفتوحة (في الغلاف الجوي). يحتوي الشاحن التوربيني على مراوح مدمجة تقوم بنفخ الهواء إلى الموقد. تستخدم غلايات الغلاف الجوي الحمل الحراري الطبيعي للكتل الهوائية.
عمر خدمة مكبرات الصوت Bosch هو 8-12 سنة. تتأثر مدة الخدمة بجودة الماء الساخن ، والامتثال لقواعد الاتصال والاستخدام التي وضعتها الشركة المصنعة.
يمكن العثور على مزيد من المعلومات حول الخصائص التقنية لسخانات المياه في الجدول:
الخصائص التقنية للسخانات Bosch
يمكن تسمية قلق Bosch بأحد الشركات الرائدة في إنتاج معدات تسخين المياه عالية الجودة. تم تأكيد الموثوقية الممتازة لهذا المنتج من خلال طلبه وردود الفعل الإيجابية فقط من المحترفين والمشترين من جميع أنحاء العالم. أصبحت السمة المميزة لمنتجات Bosch عبارة عن مجموعة من الوظائف المبسطة.
اكتب كيفية بدء تشغيل السخان
تسبب السخانات المتدفقة المثبتة في المباني السكنية الكثير من الجدل. وتجدر الإشارة إلى أن سخانات المياه الحديثة بالغاز ليست خطيرة إذا اتبعت جميع القواعد الخاصة باستخدامها. يجب أن تكون قواعد التعامل مع العمود معروفة لكل من يعيش في شقة أو منزل ويستخدم مثل هذا العمود لتسخين المياه.
إذا كان هناك تراكم كبير للغاز في الغرفة ، فمن الضروري فتح النوافذ لتقليل تركيز الغاز
من المهم أن تعرف أنه في حالة وجود الغاز في الغرفة ، يُمنع منعًا باتًا تشغيل الأجهزة الكهربائية وإشعال النار. إذا كان العمود معطلاً ، يجب عليك الاتصال بخدمة الغاز
كيفية إشعال عمود نوع مفتوح:
يمنع منعا باتا إشعال عمود إذا لم يكن هناك تيار عكسي في المدخنة.
لا تقم بتشغيل الجهاز دون فهم التعليمات.
من المهم أن تكون الغرفة مجهزة بإمداد مستمر للهواء.
لا يمكنك إصلاح عمود الغاز أو إجراء تغييرات عليه بشكل مستقل.
عند تأجيج ، لا تلمس مقدمة اللوحة. عند تشغيل العمود ، من الأفضل ضبطه على طاقة منخفضة. وتجدر الإشارة إلى أن الطرازات الحديثة من الأعمدة مجهزة بأجهزة أمان توقف تشغيل العمود في حالة عدم وجود جر.
الجهاز ومبدأ العملية
تنتج Bosch عدة أنواع من سخانات المياه بالغاز.
- هيكل يعمل بالبطارية. سوف يحتاج الموقد إلى التشغيل باستخدام الإشعال الكهربائي ، وسيقوم قطب كهربائي خاص بتزويد الشرارة.
- جهاز بوش مع اشتعال بيزو. تحتاج إلى إضاءة المشعل بضغطة زر بسيطة. سوف يسخن العمود الماء فقط بعد أن يفتح صاحب المنزل الصنبور ، والذي سيتعين على الماء الساخن التدفق منه.
- عمود يمكنه العمل مع مولد الهيدروجين. تعمل هذه الوحدة بنفس الطريقة التي تعمل بها البطاريات ، حيث يتم الحصول على شرارة فقط باستخدام وحدة الهيدروجين.

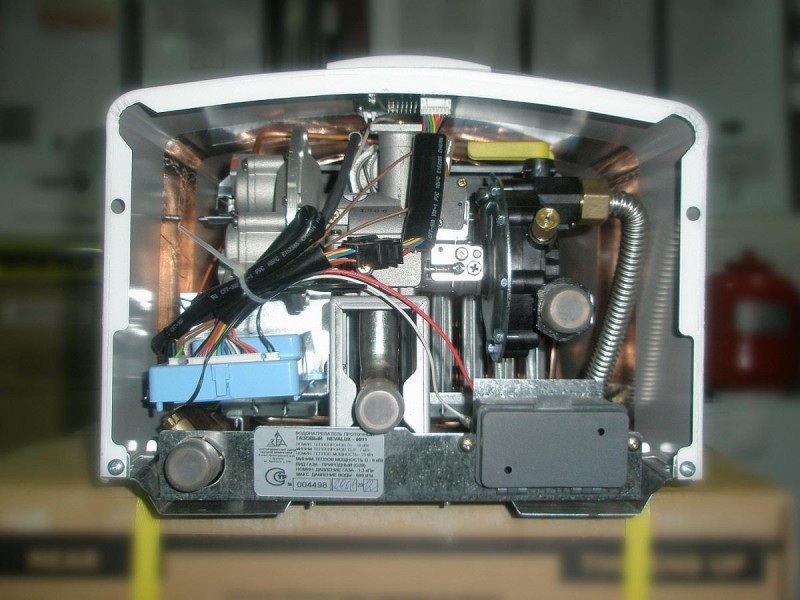

أجهزة الغاز لديها جهاز معقد نوعًا ما. قبل أن تبدأ في البحث عن الطراز المناسب لهذا النوع من المعدات ، من الأفضل أولاً اكتشاف ميزات تصميمه.
يجدر تسليط الضوء على العديد من مكونات العمل الرئيسية للمنتجات.
- إطار. إنه مصنوع عن طريق الختم من صفائح الفولاذ المتينة. تحتوي العلبة على طبقة حماية من المينا تساعد الوحدة على تحمل درجات الحرارة المرتفعة لفترة طويلة ، كما توفر مقاومة للأضرار المختلفة. خلف جدار العلبة ، تم تثبيت عناصر التسخين وأجزاء الغلاف ، والتي تغلق "دواخل" العمود. وكذلك على الجسم توجد ضوابط الغلاية.
- نافذة المراقبة. يبدو وكأنه ثقب عادي ، يقع على الجانب الأمامي للمنتج ومصنوع للتحكم بصريًا في نار الموقد.
- نظام التحكم. تحتوي هذه الوحدة على منظمين منفصلين - للضغط ودرجة حرارة السائل. يتم تصنيع الغلايات مع تنظيم ضغط الماء الذي ينتج عن طريق تدوير المقبض - يمكنك زيادة القراءات عن طريق الدوران في اتجاه عقارب الساعة وتقليلها - عكس ذلك. يمكن ضبط مستوى احتراق اللهب باستخدام التحكم في الانزلاق.
- دخول وخروج الطرق السريعة. سيتم توفير كل من الماء والوقود باستخدام تركيبات ملولبة.
- مدخنة. يمر مخرج الغاز الذي تم تشغيله بالفعل عبر الأنبوب الموجود في الجزء العلوي من المنتج. سيعتمد قطر الأنبوب بشكل مباشر على أداء الجهاز وله معلمات من 10 إلى 15 سم.
- عقدة للتحكم في الجر. هذا العنصر يشبه المستشعر. ستراقب مستوى الجر المتاح. في حالة انخفاضها ، ستقوم الماكينة بإيقاف تشغيل الوحدة على الفور.
- عقدة الغاز. يتضمن ذلك موقد وجهاز إشعال ، وغرفة احتراق خاصة ، وعلبة تروس خاصة وجميع العناصر اللازمة للاشتعال.
- عقدة مائية. يوجد هنا مبادل حراري ، ينطلق من الأنبوب على شكل ملف ، وأنابيب قوية لنقل وخروج السائل.
يجب أن تحتوي المنتجات على وسائل للتحكم في مستوى ضغط رأس السائل في النظام. عندما ينخفض إلى المعلمات الحرجة ، يجب أن ينطفئ عنصر التسخين تلقائيًا.
مبدأ تشغيل جهاز الغاز كالتالي:
- بمجرد فتح صنابير الماء الساخن ، يدخل المبرد الضروري في المبادل الحراري ؛
- في نفس الوقت ، يتم إشعال موقد التسخين من جهاز الإشعال ؛
- عند المرور عبر الملف ، ترتفع درجة حرارة الماء بسبب الحرارة التي يتم إطلاقها بكميات كبيرة أثناء احتراق الوقود ؛
- يحدث التسخين السريع عن طريق نقل الحرارة بسرعة عالية بسبب المستوى العالي من التوصيل الحراري للمواد المستخدمة ؛
- سيتم إطلاق الغازات المستنفدة تحت تأثير سحب المدخنة.
يقدم قلق Bosch مجموعة مختارة من منتجات تسخين المياه بأنواع مختلفة من الإشعال.
هذا هو سبب تقسيم منتجات التدفق إلى فئتين.
- آلة الاشتعال. يحدث اشتعال الوقود في الموقد في نفس الوقت الذي يتم فيه فتح صمامات السائل الساخن.
- اشتعال نصف آلي. يأتي اشتعال الوقود في غرفة الاحتراق من جهاز الإشعال ، والذي يجب إشعاله أولاً.
يوجد في علامات وحدات العلامة التجارية Bosch مؤشرات للأحرف ، والتي تشير إلى نوع من نظام الإشعال ، وهي:
- "P" - اشتعال بيزو ؛
- "ب" - اشتعال كهربائي ؛
- "H" أو "G" - اشتعال من المولد المائي.
المميزات والعيوب
تتمتع أجهزة الغاز من شركة Bosch بالمزايا التالية:
- عمر خدمة طويل - تعمل أجهزة هذه الشركة المصنعة بسلاسة لسنوات عديدة ؛
- وظائف مبسطة ممتازة ترضي المستهلكين ؛
- مجموعة كبيرة من الطرز - من بين النطاق ، يمكنك العثور على نماذج بسيطة ومتقدمة ؛ يسمح لك عدد كبير من الخيارات والأنواع الفرعية لأجهزة Bosch باختيار الطراز الأنسب للاستخدام المنزلي أو التثبيت في المكتب أو التثبيت في غرفة الإنتاج ؛
- نظام أمان ممتاز ، بالإضافة إلى تحكم مختص في إزالة منتجات احتراق الوقود ؛
- التحكم في درجة الحرارة وكذلك نظام أوتوماتيكي لتشغيل الجهاز بالكامل.
وحدات بوش لها عيوب مثل:
- عدد قليل من ورش الخدمة المنزلية ؛
- تكلفة إنتاج عالية
- ارتفاع أسعار قطع الغيار.
التثبيت والتوصيل
يجب أن يؤخذ اختيار هذا النوع من الأجهزة على محمل الجد ، نظرًا لأن وضع مثل هذا الجهاز في مسكن في المطبخ لا توجد به قناة مدخنة (لا ينبغي الخلط بينه وبين قناة تهوية) أمر مستحيل وفقًا للمعايير . أفضل طريقة للخروج من هذا الموقف هي شراء منتج بغرفة احتراق مغلقة. في مثل هذا الجهاز ، يتم استخدام أنبوب متحد المحور كمدخنة ، والتي سيتم توجيهها عبر الجدار مباشرة إلى الشارع. يجب على مصمم الدائرة أن يحذر من مثل هذا الحل للمشكلة. عادةً ما يتم تحديد موقع تركيب المنتج من خلال مشروع قائم ومعتمد ، لذلك يجب أن يكون أولئك الذين يرغبون في الحصول على سخان مياه عالي الجودة في مطبخهم على دراية واضحة بقواعد وضع الوحدة في مبنى سكني.
لا يمكن وضع هذه المنتجات إلا في المطبخ أو في أي مساحة أخرى غير سكنية ، باستثناء الحمام ، لأنه وفقًا للمعايير المحدثة ، لا يُسمح بوجود مثل هذا الجهاز فيه. لتوصيل المنفذ المطلوب لإزالة بقايا الوقود المحترق من الجهاز ودخول المدخنة الموجودة في الحائط ، يمكنك اختيار أنبوب فولاذي بسمك جدار 1 مم. قطرها من 1.2 سم ولا ينصح باستخدام ماسورة من صفائح الألمنيوم أو المموج. يجب أن يحتوي مقطع الأنبوب عند مخرج المنتج على معلمات تتراوح من 30 إلى 50 سم تقريبًا.
يتم تركيب الجهاز على ارتفاع لا يستطيع الأطفال الوصول إليه ، ولكن يجب على البالغين الوصول بسهولة إلى جميع المنظمين المتاحين. المسافة من الجدار الأقرب للجهاز لا تقل عن 0.15 متر ، كما يجب ألا تكون هناك عوائق أمام المنتج نفسه على مسافة 0.6 متر. يجب أن يذهب الأنبوب المخصص لإزالة نواتج احتراق الوقود فقط إلى المدخنة ، إذا كانت عبارة عن مبنى منفصل ، أو إلى قناة مدخنة خاصة ، والتي عادة ما تكون مدمجة في الجدران. يُمنع منعًا باتًا توصيل المنتج بالتهوية ، حيث يمكن أن تدخل منتجات الاحتراق إلى المنزل للجيران ، وهذا ليس جيدًا جدًا.
طريقة جيدة للخروج هي تثبيت الجهاز الذي تم شراؤه على الحائط وفقًا للمشروع الخاص الحالي وتوصيل خرطوم إمداد المياه فقط بفوهة الوحدة. لا يجوز إلا لأخصائي متمرس توصيل المنتج بخرطوم الغاز والقيام بأعمال أخرى باستخدام وقود قابل للاحتراق.
إجراء تثبيت الجهاز ليس أصليًا. عندما يكون الجهاز مثبتًا على الحائط ، فمن الضروري عمل علامات للمثبتات المستقبلية. يتم حساب ارتفاع التركيبات بالكامل بحيث تحتوي المدخنة التي تخرج من الجهاز عموديًا على معلمات لا تقل عن 30 سم ، ويتم تثبيت الأنبوب إلى المدخنة بزاوية محددة مسبقًا. يمكن حساب معلماته من خلال تطبيق مخطط التثبيت.
بعد تحديد الارتفاع المعلق للجهاز ، يجب عليك اتباع الخطوات التالية:
- قم بقياس عدد السنتيمترات بين السحابات الموجودة على المنتج ، وانقل هذه المعلمات إلى الحائط باستخدام مستوى ومسطرة ؛
- عمل ثقوب صغيرة في الحائط للمسامير أو الخطافات ؛
- بعد تركيب الخطافات ، من الضروري تعليق الجهاز عليها ؛
- علاوة على ذلك ، يتم تنفيذ تركيب خراطيم المياه ، ويتم تثبيتها في أنبوب مدخل سخان المياه والصرف ؛
- للتحقق من ضيق الاتصال ، تحتاج إلى فتح الصنابير بالماء البارد والساخن ؛
- على الوحدة الموضوعة ، يتم تثبيت أنبوب المدخنة باستخدام المخطط ؛ يسمح باستخدام التمويجات ؛
- لتوصيل أنبوب الغاز ، سيتعين عليك دعوة متخصص يقوم بذلك بأكبر قدر ممكن من الدقة ويعطيك المستندات الخاصة بتسجيل الجهاز ؛ في هذه المرحلة ، يمكن اعتبار توصيل سخان المياه كاملاً ، ويمكن تشغيل الغلاية.
