ما هي التدفئة ، ما هي التدفئة؟

أنظمة التدفئة التقدمية

يختلف جهاز أنظمة التدفئة الحديثة للمنازل الخاصة اختلافًا جوهريًا عن طرق التدفئة التقليدية. تتطور تقنية التدفئة بسرعة كل عام. تصبح المعدات أفضل وأكثر كفاءة.

هناك مصادر جديدة للطاقة تلبي متطلبات حماية البيئة والراحة العامة لتشغيل المعدات.

تطور مبتكر للعلماء الروس هو نظام التسخين بالأشعة تحت الحمراء PLEN. ويتكون من أنحف فيلم بوليمر وعنصر تسخين مقاوم مصنوع من خيوط الكربون.

ينبعث PLEN من المكون الحراري لأشعة الشمس ، والذي تمتصه الأرضية والسقف والأثاث ويخلق درجة حرارة مريحة للغرفة.

تحديد

أقصى درجة حرارة لسطح هذا الهيكل هي 60 درجة مئوية ، لكن 30 درجة - 40 درجة مئوية كافية لتهيئة أكثر الظروف راحة في المنزل.

يمكن وضع PLEN على كامل سطح قاعدة الغرفة ، مغطاة بصفائح أو أي نوع آخر من الطلاء في الأعلى. إذا قمت بتثبيت النظام على السقف ، فسوف تشعر بالدفء والراحة مثل الشمس. من الممكن أيضًا ربط الهيكل بالجدران ، لكن فعاليته ستعاني من ذلك.

تتمثل إحدى مزايا سخان الفيلم في عدم وجود سائل للحرارة. هذا يلغي تركيب الأنظمة المعقدة والتسريبات وتجميد السائل. بالإضافة إلى ذلك ، تتمتع أنظمة تسخين الأفلام بعدد من المزايا الأخرى:

لا تجفف الهواء
لا توجد تدفقات حرارة شديدة ؛
لا تخلق تيارات الحمل ؛
المضاد للهب؛
سهل التنصيب؛
آمن تمامًا للإنسان والبيئة.

حجة أخرى لصالح PLEN لمنزل ريفي هي سنوات عديدة من البحث من قبل العلماء. لقد أثبتوا أن الأشعة تحت الحمراء طويلة الموجة بقوة معتدلة لها تأثير مفيد على جسم الإنسان.

العيب الرئيسي لنظام التسخين بالأشعة تحت الحمراء هو تكلفته العالية. بالنسبة لجهاز نظام التدفئة في المنزل بأكمله ، سيتعين عليك القيام باستثمارات مالية جادة ، والتي لن تؤتي ثمارها قريبًا.

2- نظام التهوية

استهداف:
تعرف على أنظمة التهوية
مبادئ عملهم.

الأساسية
الغرض من التهوية هو الحفاظ عليها
مباني الأرصاد الجوية المحددة
الظروف والهواء النظيف.

تنفس
النظام عبارة عن مجموعة من الأجهزة
للمعالجة والنقل والتغذية
وإزالة الهواء.

هواء،
زودت أو دخلت المبنى ،
اتصلمدخل.
الهواء المطرود من الغرفة يسمى
العادم.

بواسطة
الغرض من التهوية هو:
العادم ، العرض—العادم.
حسب طريقة الحركة
يمكن أن تكون تهوية الهواء طبيعية.

العادم
تنفس

العادم
التهوية تفعل العكس.
العمل فيما يتعلق بالتوريد
تنفس. يزيل تهوية العادم
الهواء الملوث والعادم من
مقدمات

للعمل بكفاءة
تهوية العادم من المهم أن الحجم
تعويض الهواء العادم
الحجم المقابل للمدخل
هواء

إمداد
تنفس

نظام
تتكون تهوية العرض من العرض
غرف وأنظمة تنفيس الهواء
إمداد الهواء بالغرفة. للأنواع
تشمل تهوية الإمداد الهواء
أرواح ، واحات هوائية ، ستائر هوائية.
يتم استخدام تهوية الإمداد من أجل
توريد نظيف وطازج
الهواء بالكمية المطلوبة.
تهوية الإمداد لا تزيل
هواء العادم ، يحل محله
مع تدفق نقي وطازج
الهواء من الخارج. عند استبدال ملف
الهواء في الغرفة بمساعدة العرض
التهوية يحدث تدفق الهواء
من خلال النوافذ والأبواب غير المغلقة بإحكام ،
فتحات أو نظام عادم طبيعي.

العرض والعادم
تنفس.

مبدأ
يعتمد تشغيل نظام التهوية هذا
عند إنشاء 2 تدفقات مضادة للهواء.
يمكن بناء مثل هذا النظام على
أساس أنظمة التدفق المستقلة و
شفاطات الهواء ، كل منها بمفردها
مراوح ، فلاتر ، أتمتة
إلخ ، أو على أساس ذات الصلة
مهام التثبيت المعقدة التي
يعمل على حد سواء لتزويد الهواء و
لرسمه.

الخامس
حسب نوع المنظمة
تبادل الهواء الداخلي والتهوية
قد تكون محلية أو عامة.

الصرف العام
تم تصميم التهوية لخلق
والحفاظ على المعلمات اللازمة
مناخ محلي في جميع أنحاء العمل
مناطق الغرفة. يتم تطبيقه إذا
الغرفة بكمية صغيرة
مواد ضارة مختلفة.

محلي
تنفس
دعا واحد فيه الهواء
خدم في أماكن معينة (محلي
تهوية العرض) والملوثة
تتم إزالة الهواء فقط من أماكن التكوين
الانبعاثات الضارة (العادم المحلي
تنفس). تهوية العرض المحلي
يمكن أن توفر تدفق نظيفة
الهواء (المنقى سابقًا و
ساخن) إلى أماكن معينة. و
على العكس من ذلك ، تهوية العادم المحلي
يزيل الهواء من أماكن معينة ب
أعلى تركيز ضار
الشوائب في الهواء. مثال على ذلك
يمكن أن تكون تهوية العادم المحلي
شفاط المطبخ المثبت
فوق موقد غاز أو كهربائي.
أكثر الأنظمة شيوعًا
في الصناعة.

بواسطة
طريقة لخلق الضغط والتحرك
هواء
طبيعية واصطناعية (ميكانيكية)
دفع

في
تهوية طبيعية
يتم تنفيذ تبادل الهواء بسبب
فرق الضغط في الداخل والخارج
بناء. فرق الضغط مستحق
في المقام الأول بسبب الضغط الحراري الناشئ
لأن الهواء الأكثر دفئا في
الغرفة أقل كثافة من
الهواء البارد بالخارج.
يمكن أن تكون التهوية الطبيعية
غير منظم ومنظم.

العناصر الرئيسية للنظام

إذا كان المستخدم في شقة المدينة مهتمًا فقط بالبطاريات ، فإن جميع العناصر الرئيسية لنظام التدفئة مهمة في المنازل الخاصة.

سخان مياه

عنصر نظام التدفئة

هذا مولد حراري يحول إمكانات موارد الطاقة إلى حرارة. تختلف الأجهزة في نوع الوقود المستخدم:

غاز. الأجهزة الأكثر اقتصادا. إنها مفيدة في المقام الأول بسبب التكلفة المنخفضة للغاز الرئيسي. يرفع الوقود المسال أو المعبأ تكلفة كيلوواط من الطاقة الحرارية في بعض الأحيان.
وقود صلب. من حيث الاقتصاد ، هم بثقة يحتلون المركز الثاني. يمكن استخدامها في أي منطقة تقريبًا من البلد يوجد بها مورد يمكن حرقه. تستخدم الحطب ، والفحم ، والقوالب ، والجفت ، والنفايات العضوية الصلبة ، وما إلى ذلك كوقود. الإزعاج الرئيسي هو الحاجة إلى أحمال وقود متكررة.
الوقود السائل. يمكنهم العمل بشكل أوتوماتيكي بالكامل. يتم استخدامها بشكل غير متكرر بسبب التكلفة العالية نسبيًا للمواد الخام والرائحة المنبعثة أثناء التشغيل. كما أنه من غير الآمن تخزين مخزون السوائل القابلة للاشتعال في قطعة أرض شخصية.
الكهرباء. استخدم أغلى مورد. نادرًا جدًا ما يتم تركيبه كمصدر رئيسي للحرارة. أكثر شيوعًا كخيار إضافي. يتم دمجه مع أي من طرق التسخين الأخرى المذكورة أعلاه.

يعرض المصنعون أيضًا غلايات تدفئة مجمعة للبيع. عند شراء مثل هذه المعدات ، يجب ألا يغيب عن البال أن كفاءة الجهاز أدنى من الموديلات المتخصصة.

أنابيب

غالبًا ما يتم تثبيت جذوع الأنابيب الفولاذية في المباني الشاهقة الحضرية حتى يومنا هذا. ولكن في البناء الخاص ، يتم استخدام مواد أكثر حداثة بشكل أساسي:

الصلب المجلفن.إنها ليست أقل شأنا من الفولاذ الأسود التقليدي من حيث القوة ، وتتفوق عليها بشكل كبير في مقاومة التآكل.
المموج الفولاذ المقاوم للصدأ. بالإضافة إلى كل المزايا المميزة للمعادن المجلفنة ، فإنها تنحني بشكل مثالي. يتم إجراء التوصيلات باستخدام تركيبات خاصة وأختام سيليكون. عند تجميع الطرق السريعة ، لا يتم استخدام الخيوط ، مما يسمح لك بإكمال العمل بسرعة.
بولي ايثيلين. البوليمر خفيف الوزن ودائم متصل بمكواة لحام عادية ذات درجة حرارة منخفضة. بالنسبة لأنظمة التدفئة والمياه الساخنة ، تقدم الشركات المصنعة الأنابيب المقواة بالألياف أو الألومنيوم. إنها قوية جدًا ولها معامل تمدد خطي منخفض.
البولي إيثيلين المتصالب. مادة ممتازة لترتيب "الأرضيات الدافئة" الشعبية. المقاومة العالية لتقلبات درجات الحرارة والقوة الميكانيكية والمرونة تميزه عن البولي إيثيلين العادي.

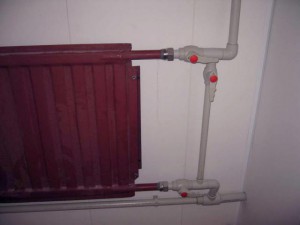

مشعات

شكل وحجم المبرد حسب الطلب

شبكة البيع بالتجزئة مشبعة بمجموعة متنوعة من العروض. مثل الأنابيب ، عادة ما تتميز أجهزة التسخين بمواد التصنيع:

الحديد الزهر. مقاومة جيدة للتآكل ومقاومة درجات الحرارة العالية. لا تتحمل الصدمات الحادة ودورات "التبريد بالتدفئة" المتكررة.
صلب. هناك عدة إصدارات من هذه الأجهزة - أنبوبي ، وصفيحة ، ومسجلات ، والحمل الحراري. عرضة للصدأ والنماذج الرقائقية والضغط الميكانيكي. تكلفة منخفضة بشكل إيجابي.
الألومنيوم. نوع آخر من الأجهزة غير مكلف نسبيًا. لديهم تبديد حرارة ممتاز ومقاومة لعمليات الأكسدة. لا يمكن استخدامها في الأنظمة التي تحتوي على النحاس. يشكل هذان المعدنان زوجًا جلفانيًا ، مما يؤثر سلبًا على عمر خدمة مشعات الألومنيوم.
نظام المعدنين. حل تصميمي ناجح يتيح لك الجمع بين مزايا معدنين مختلفين في جهاز واحد.

فيما يلي ملخص موجز للسمات المميزة الرئيسية والعناصر الهيكلية لأنظمة التدفئة لمنزل خاص. لا توجد وصفة جاهزة للتدفئة. لكل مبنى دائمًا استثناء غير مناسب بشكل قاطع لآخر.

من المهم إشراك متخصصين مؤهلين ذوي خبرة عملية واسعة في إعداد المشروع. ستساعد معرفتهم على تجنب العديد من الأخطاء.

تدفئة مستقلة ما هي الشقق او البيوت ايهما افضل

الآن العديد من الشقق مرتبطة بالتدفئة المركزية ، أي هناك غرفة مرجل تزودهم بالتدفئة والماء الساخن. إنها ليست رخيصة دائمًا ، أو بالأحرى ليست رخيصة دائمًا! نظرًا لأن الأنظمة (الأنابيب) غالبًا ما تكون مهترئة ، فهناك خسارة كبيرة في الحرارة ، ولدى شركات الإدارة حرية التصرف ، يمكن أن ينتهي بهم الأمر بقدر ما يلزم. بشكل عام ، نحن ندفع ثمن هذه التدفئة بلا رحمة! ومع ذلك ، يقدم المزيد والمزيد من المطورين الآن شققًا بها ما يسمى بالتدفئة المستقلة ، ومساحة المعيشة هذه باهظة الثمن بعض الشيء ، ولكنها في وقت لاحق تؤتي ثمارها بسرعة. إذا كنت لا تعرف ما هو ، فاقرأ مقالتنا ...

لنبدأ بتعريف.

التدفئة المستقلة هي نظام تدفئة مستقل لشقة أو منزل لا يتلامس مع الأنظمة المركزية الخارجية. عادة ما يكون لديك إما غلاية تعمل بالغاز أو غلاية كهربائية في شقتك - فأنت تقوم بالفعل بتنظيم إمداد الحرارة وتسخين المياه.

أي أنه لا توجد خسائر للنظام المركزي ، فقط قم بتشغيله في المنزل واستمتع به ، معقول ومنطقي للغاية. الآن دعنا نتعرف على الأنظمة الرئيسية التي يمكن تثبيتها في الشقق.

متطلبات تدفئة المباني الصناعية

معايير معلمات درجة الحرارة لمختلف فئات العمل

في درجات الحرارة المنخفضة ، يجب إجراء تدفئة للمباني الصناعية ، وفقًا لمتطلبات حماية العمال ، في الحالات التي يتجاوز فيها الوقت الذي يقضيه العمال ساعتان. الاستثناءات الوحيدة هي المباني التي لا تكون فيها الإقامة الدائمة للأشخاص ضرورية (على سبيل المثال ، المستودعات التي نادراً ما تتم زيارتها).كما أنها لا تقوم بتسخين الهياكل ، حيث أن وجودها داخلها يعادل القيام بأعمال خارج المباني. ومع ذلك ، حتى هنا من الضروري توفير أجهزة خاصة لعمال التدفئة.

تفرض حماية العمال عددًا من المتطلبات الصحية والنظافة على تدفئة المباني الصناعية:

تسخين الهواء الداخلي إلى درجة حرارة مريحة ؛
القدرة على تنظيم درجة الحرارة بسبب كمية الحرارة المنبعثة ؛
عدم جواز تلوث الهواء بالغازات الضارة والروائح الكريهة (خاصة لتدفئة الأفران في المباني الصناعية) ؛
الرغبة في الجمع بين عملية التسخين والتهوية ؛
ضمان السلامة من الحرائق والانفجارات ؛
موثوقية نظام التدفئة أثناء التشغيل وسهولة الإصلاح.

خيارات أخرى

بالطبع ، يوجد الآن أيضًا تدفئة بالوقود الصلب (الفحم ، الحطب) ، لكن من الصعب استخدامها في الشقق! لن تخزنوا حزم الحطب لفصل الشتاء ، أليس كذلك؟ ونعم ، إنه خطر حريق.

مصادر بديلة ، هذه مسألة أخرى ، الآن هناك طاقة حرارية أرضية ، طاقة شمسية ، طاقة رياح ، إلخ. تدفئة. بالطبع ، لا تكون الكفاءة دائمًا 100٪ ، ولكن إذا جمعت الثلاثة معًا في وقت واحد ، فقد يتحول الأمر إلى ليس سيئًا - سأقول بلا مقابل تقريبًا.

ربما اعتقد الكثير من الناس الآن - اللعنة ، كم هو رائع ، أريد أيضًا تسخين الشقة بشكل مستقل ، سأقطع هذه المشعات "المركزية" - لست بحاجة إليها! نعم يا رفاق ، لقد اعتقدت ذلك أيضًا ، لكن حكومتنا لا تعتقد ذلك ، لا يمكنك فقط قطع البطاريات في الشقة! نحن نقرأ هذا المقال. لذلك ، قد لا يحلم أولئك الذين لديهم تدفئة مركزية بتركيب تدفئة مستقلة لأنفسهم.

هذا كل شيء ، أعتقد أنك تفهم الآن - ما هو ولماذا هناك حاجة إليه على الإطلاق

إذا كنت تشتري شقة جديدة ، انتبه لهذا!. اقرأ مدونة البناء الخاصة بنا

اقرأ مدونة البناء الخاصة بنا.

تهوية طبيعية

طبيعي >> صفة
التهوية في المبنى تتم تحت
تأثير الحرارية (الناشئة في
نتيجة اختلاف الكثافة
الهواء الداخلي والخارجي) و
الرياح (الناتجة عن
الرياح) الضغط. طبيعي >> صفة
تهوية التسرب
الهواء من خلال الخارجية فضفاضة
الأسوار - الجدران والنوافذ والأبواب وما إلى ذلك ، -
اتصل تسرب.
تبادل الهواء الطبيعي
أحجام الموردة و
هواء العادم والذي يعتمد عليه
من العوامل العشوائية يسمى
تهوية طبيعية غير منظمة
(تنفس).

منظم
تهوية طبيعية
بدقة ، وفقا للخارجية
الأحوال الجوية ومقدما
أحجام معينة تنظم العرض و
إزالة الهواء يسمى تهوية.

الخامس
منطقة الإنتاج بسبب
اكتساب الحرارة من المعدات ،
معدن ساخن ، درجة حرارة الناس
الهواء ، سواء في الشتاء أو في الصيف
الوقت من السنة أعلى من درجة الحرارة
الهواء الخارجي. ضغط متوسط
الهواء في الغرفة متساوٍ تقريبًا
ضغط الهواء الخارجي. لكن
لوحظ المساواة في الضغوط فقط في
بعض الأفقي المحدد
الطائرة مستلقية في المنتصف تقريبًا
ارتفاع الغرفة والمستوى المطلوب
ضغوط متساوية (الشكل 2). الضغط على
يمكن أخذ مستوى هذه الطائرة
يساوي الصفر. ثم خلقت الضغوط
أعمدة الهواء من المركز
حفلات الاستقبال السفلية المفتوحة حتى الطائرة
ضغوط متساوية ، ستكون بالداخل
مقدمات ح₁ز_الخامس,
وخارجها
ح₁ز_ح.
لذلك ، على مستوى وسط الأسفل
فتحات تخلق فراغ ح₁,
من خلالها يدخل الهواء
من خلال الفتحة السفلية للغرفة ، وما بعدها
يقع مستوى مركز الفتحات
فوق مستوى الضغوط المتساوية ، يتم إنشاؤه
الضغط ح₂,
مما يتسبب في خروج الهواء من الغرفة
خارج.

الخامس
نتيجة لاختلاف الضغط
تبادل الهواء مع تدفق الهواء من خلاله
الفتحات السفلية وغطاء المحرك من خلال الجزء العلوي.

رسم
2. توزيع الضغط في المبنى

ضغط
(رأس الحرارة) H_تي,
من خلالها يتم تبادل الهواء
في الداخل ، نفس الشيء

(4)

أين
ز_ن
- كثافة الهواء الخارجي ، كجم / م 3

ز_الخامس
- كثافة الهواء الداخلي كجم / م 3

ح
- ارتفاع الجهاز لـ
انبعاث الهواء من ورشة العمل ، م (انظر الشكل
2).

أدنى
جزء من فتحات تهوية الإمداد
للموسم الحار يجب أن يكون
على مستوى لا يتجاوز 1 متر من مستوى الأرض ،
وللبرد - على مستوى 4-6 م.

تهوية
- النوع الرئيسي للتهوية من طابق واحد
المباني الصناعية على وجه الخصوص
مع فوائض الحرارة.

في
جهاز تهوية طبيعية
تم وضع المباني متعددة الطوابق
مجاري العادم في سمك الجدران أو
ترتيب مهاوي العادم الخاصة.
من أجل استخدام طاقة الرياح
لزيادة الجاذبية الطبيعية
المسودات فوق مجاري أو مهاوي العادم
تركيب تجهيزات خاصة
تسمى المنحرفات. عندما تتدفق
نفخ الحارف الأسطواني
5/7 من محيطه يخلق
الضغط (الفراغ) نتيجة لذلك
يزداد التوجه في القناة الهوائية.

وفقًا لنوع ناقل الحرارة ، يتم تمييز أنظمة تسخين الماء والبخار والهواء.

مقارنة
تسمح خاصية ناقلات الحرارة
اختر النوع المناسب من المبرد
(تدفئة) مع مراعاة الاقتصادية ،
المتطلبات الفنية والمتعلقة بالسلامة من الحرائق.
يجب أن يكون المبرد غير قابل للاشتعال ،
كثيفة الحرارة ، متنقلة ورخيصة. على امتداد
مع هذا يجب ألا يحط من الصحة
الظروف في الغرف المدفئة.

كما
المبردات في أنظمة التدفئة
الماء والبخار والمداخن
الغازات والهواء.

ماء
يتعرض بسهولة للحرارة على نطاق واسع
نطاق درجة الحرارة ، كبير
السعة الحرارية ، مما يجعل من الممكن نقلها
كميات كبيرة من الحرارة
استهلاكها الصغير. في وسط و
أنظمة التدفئة الصناعية المحلية،
السكنية والعامة والإدارية
من المرجح أن تستخدم المباني المياه من
درجة حرارة 60-95 درجة مئوية ،
وبالتالي فإن درجة حرارة التيار الكهربائي
خطوط الأنابيب منخفضة نسبيًا
وفقدان الحرارة في أنظمة المياه
التدفئة أقل بكثير من في
أنظمة تسخين بالبخار. في
المبرد "الماء" نقل الحرارة من
أجهزة التدفئة في الهواء
يمكن التحكم من الغرف
محطة فرعية عن طريق التغيير
درجة حرارة الماء. هذا يسمح ل
تغير المناخ سهل
تغيير النظام الحراري في التسخين
مقدمات.

العيوب الرئيسية
الماء كحامل حرارة
أنها ذات كثافة عالية ،
لذلك ، عند نقله ، فهو مطلوب
ارتفاع تكاليف الطاقة و
الإغلاق الطارئ للنظام لفترات طويلة
ربما يتجمد.

ماء
البخار المستخدم في أنظمة التدفئة ،
يتكثف في السخانات ،
إطلاق حرارة التبخر الكامنة.
نسبة حرارة عالية من البخار ومنخفضة
الكثافة تسمح لك بالانتقال إلى
مسافات طويلة
كمية الحرارة بتكلفة منخفضة
طاقة. في أنظمة التسخين بالبخار
يستخدم بخار الماء عند درجة حرارة
105-130 درجة مئوية.
في نفس درجة حرارة الماء والبخار
نقل الحرارة من نظام التدفئة بالبخار
أعلى من تسخين المياه.

لكن
البخار له عيوب كبيرة ،
منطقة محدودة بشكل كبير
تطبيقه. في أنظمة التدفئة
تسخين البخار
درجة حرارة الأجهزة تزيد عن 100 درجة مئوية ،
حيث استقر الغبار العضوي
على سطح الأجهزة ، تتحلل
ويتم إطلاق المنتجات في هواء الغرفة
التحلل (بما في ذلك أكسيد
كربون). مع هذا المبرد
التعديل المركزي غير ممكن
تبديد الحرارة لأجهزة التدفئة.

دخان
الغازات هي الناقل الحراري في
منشآت التدفئة العاملة
عند حرق المواد الصلبة أو السائلة أو
وقود غازي. انتقال الحرارة
من منتجات الاحتراق إلى هواء الغرفة
نفذت بواسطة هياكل التدفئة
أفران أو أجهزة. غازات المداخن في
منشآت التدفئة لها درجة حرارة
من 1300 درجة مئوية
في الفرن حتى 130 درجة مئوية
عند مخرج المدخنة. أحمر حار
جزيئات السخام الموجودة في الدخان
الغازات ، في حالة عدم وجود شرارة مانعة
يمكن أن تكون المدخنة مصدرًا
اشتعال الأسطح القابلة للاشتعال و
عناصر أخرى قابلة للاحتراق.

هواء
سعة وكثافة حرارية منخفضة ،
درجة حرارته في أنظمة التدفئة
لا تتجاوز 70 درجة مئوية.
تزويد الهواء لمسافات طويلة
مع تسخين الهواء غير عملي.
ميزة الهواء كحامل حرارة
هي القدرة على تقديم
غرف ساخنة ضرورية
الظروف الصحية والصحية.

من حيث النار
الماء والبخار والهواء مع مراعاة المادية
الخصائص ليست خطرة
(هناك حالات عند التدمير
أنابيب نظام الماء أو البخار
أدى التدفئة أثناء الحريق
إخماد الحرائق). ومع ذلك، في
يمكن للمباني الصناعية
مواد قادرة
ملامسة الماء أو البخار لتشكيل
مخاليط متفجرة ، احتراق تلقائي
أو إشعال ذاتي ، لذلك
من هذه الأماكن ، واستخدام المياه أو
الزوجين غير مسموح به.

قسم الأطفاء
خطر أنظمة التدفئة بسبب
وجود أسطح ساخنة للعناصر
معدات التدفئة (سخانات ،
أجهزة التدفئة وخطوط الأنابيب
وإلخ.). لذلك ، في أنظمة البخار والماء
التسخين مع إعادة تدوير المضخة
تسخين سطح درجة حرارة الماء
يمكن أن تتجاوز الأجهزة 100 درجة مئوية.
في هذه الدرجة من الممكن
الاشتعال الذاتي لمواد مثل
ثاني كبريتيد الكربون ، الأسيتالديهيد ، إلخ. لذلك
للغرف التي تستخدم
المواد المعينة ، درجة حرارة المبرد
يجب أن تكون أقل من درجة الحرارة
الاشتعال الذاتي من أخطر
مواد.

قابل للاشتعال
يجب أن تكون خصائص سوائل نقل الحرارة
تأخذ في الاعتبار عند تطوير الأنشطة
الحماية من الحرائق والاختيار
أنظمة التدفئة.

ما هي أنظمة التدفئة

الأنظمة
مع قسري وطبيعي
الدوران. ما هو اختلافهم؟ الخامس
مع النظام التداول القسري
حركة المبرد
باستخدام مضخة الدورة الدموية.
مزايا مثل هذا النظام هي: الراحة
(من الممكن الحفاظ على
درجة الحرارة في كل غرفة) ، أكثر
جودة عالية ، قطر صغير
الأنابيب ، فرق أقل في درجات الحرارة
خروج الماء الساخن من المرجل و
العودة إلى الغلاية المبردة
(يزيد من عمر خدمة المرجل). أساسي
وربما العيب الوحيد لمثل هذا
أنظمة - تتطلب المضخة
كهرباء. في النظام مع الطبيعي
الدوران لا يوجد مضخة. دور المضخة
ينفذ قوة الجاذبية ،
تنشأ بسبب اختلاف الكثافة
(الثقل النوعي) لسائل التبريد في الإمداد
وأنابيب العودة (كثافة الساخنة
أقل من الماء ، أي أنه أخف من
البرد). يتطلب مثل هذا النظام
أنابيب ذات قطر كبير (لتقليل
المقاومة) ، فهي ليست كذلك عمليًا
تخضع للتنظيم ، و
استخدام تحصل على أقل
الراحة مع ارتفاع استهلاك الوقود.

طرق
الأنابيب إلى المشعات

موجود
طريقتان لأنابيب التدفئة
الأجهزة - أنبوب واحد وأنبوبين.
مع أنبوبين لكل مشعاع
يتم توصيل أنبوبين - "مستقيم" و
"يعكس". يسمح هذا الأسلاك
لها نفس درجة الحرارة
عند مدخل جميع الاجهزه. أنبوبان
يمكن أن تكون الأسلاك من نوعين: أ) مع
اتصال متوازي للمشعات
(انظر الشكل.2) ، ب) شعاعي (جامع) ،
عندما من "الحزم" جامع ل
يتم توفير كل جهاز تدفئة
أنبوبان - مباشر وعكسي. ناقص
نظام شعاع - ارتفاع تكاليف الأنابيب.
بالإضافة إلى - ضبط سهل للتدفئة
موازنة الأجهزة والنظام. في
الأسلاك أحادية الأنابيب (انظر الشكل 1)
المبرد يمر في سلسلة
من مشعاع إلى آخر
يهدئ. هكذا الأخير
المبرد في السلسلة يمكن أن يكون بشكل ملحوظ
أبرد من الأول. إذا كنت تهتم
كنظام تدفئة - اختر
نظام ثنائي الأنابيب يسمح
تنظيم درجة الحرارة في كل منهما
مجال. الإضافة الوحيدة للأنبوب الواحد
أنظمة - سعر أقل.

أرز. واحد
الأسلاك ذات الأنبوب الواحد

أرز. 2
اثنين من الأنابيب الأسلاك بالتوازي
ربط مشعات

OP -
سخان

1 - مستقيم

2
- يعكس

تشغيل
الموقف النسبي الرئيسي
عناصر:

وسط
محلي

وسط
تسمى أنظمة التدفئة

مصممة للتدفئة
عدة غرف من واحد حراري
نقطة حيث يوجد مولد الحرارة
(غرفة المرجل ، CHP)

محلي
تسمى أنظمة التدفئة بهذا النوع
التدفئة ، حيث جميع الثلاثة الرئيسية
يتم دمج العناصر هيكليًا في
جهاز واحد مثبت في
غرفة ساخنة. (مثال الفرن ،
الغاز والأجهزة الكهربائية ،
وحدات تسخين الهواء).

تشغيل
نوع المبرد:

بخار
ماء
هواء
مجموع

تشغيل
طريقة تداول المبرد:
أنظمة
مع الدورة الدموية الطبيعية
(الجاذبية)
مصطنع
الدوران
(ضخ)

تشغيل
موقع التوريد والعودة
الطرق السريعة:
أعلى المركبة
خطوط الإمداد (في العلية أو
تحت سقف الطابق العلوي)
مع القاع
موقع كلا الطريقين السريعين (وفقًا لـ
الطابق السفلي ، فوق أرضية الطابق الأول أو في
قنوات تحت الأرض)

تشغيل
مخطط دائرة التدفئة
الأجهزة:
أنبوبان (فيهما
يدخل الماء الساخن إلى الأجهزة
رافع واحد ومياه مبردة
مخصصة للآخرين)
أنبوب واحد (بوصة
الذي يتم توفير الماء الساخن للأجهزة
ويتم تصريف الماء المبرد منهم
موقف واحد)

ناقلات الحرارة.

ماءسائل
وسط غير قابل للضغط عمليا
كثافة كبيرة وسعة حرارية.
يتغير الماء الكثافة والحجم واللزوجة
حسب درجة الحرارة ودرجة الحرارة
الغليان حسب الضغط ،
قادرة على الامتصاص أو الإفراج
الغازات القابلة للذوبان فيه عند التغيير
درجة الحرارة والضغط.

بخار
هو وسيط متنقل بسهولة مع
كثافة منخفضة نسبيًا. درجة حرارة
وكثافة البخار تعتمد على الضغط.
يغير البخار بشكل كبير الحجم و
المحتوى الحراري أثناء تحول الطور.

هواء
هي وسيلة تنقل عالية
اللزوجة والكثافة منخفضة نسبيا
والسعة الحرارية ، مما يغير الكثافة
والحجم كدالة في درجة الحرارة.

مولد طاقة الرياح

لطالما استخدمت طاقة الرياح لتوليد الكهرباء. ولكن يمكن استخدامه أيضًا لتدفئة مساكن الضواحي. ابتكر العلماء مولدًا لطاقة الرياح بدون تروس ، مثبت على محور دوران عمودي على سطح المنزل. لتقليل الضوضاء أثناء تشغيل الهيكل ، يجب أن يكون المحور مزودًا بعازل اهتزاز. يتم وضع سخان مياه كهربائي ومجمع حرارة في القبو.

يصعب تصنيع هذا الجهاز ، وله حجم ووزن كبير. إنه طويل ويصعب تثبيته. للحصول على أقصى طاقة رياح ، من الضروري بناء برج مرتفع بدرجة كافية.

إيجابيات وسلبيات

الميزة غير المشكوك فيها لهذا النوع من التدفئة هي ملاءمته للبيئة. استخراج الطاقة من الرياح لا يسبب أي ضرر للبيئة. بالإضافة إلى ذلك ، هذه الطاقة مجانية تمامًا ، كما أن تكلفة تصنيع وتركيب المعدات منخفضة نسبيًا.

على الرغم من المزايا التي لا شك فيها ، فإن طريقة تدفئة المنازل الريفية هذه ليست شائعة ، بسبب عدم ثبات قوة الرياح وسرعتها.

20 وضع عناصر نظام التدفئة في المباني

ضمادة
يمكن فتح الأنابيب في المبنى
ومخبأة. تستخدم أساسا مفتوحة
حشية أبسط وأرخص.
مختفي
يتم توفير حشية فقط في
مباني ذات مستوى عالٍ من الصحة والنظافة
المتطلبات.

إقامة
كحل –
ربط الأنابيب بين الناهض أو
الفرع والجهاز - يعتمد على النوع
سوف يقوم بتسخين الجهاز وموضع الأنابيب في النظام
تدفئة. توريد و obr كحل
وضعت أفقيا (بطول
حتى 500 مم) أو بمنحدر (5-10 مم لكامل الطول
كحل). تعتمد على بطانات
موضع المحور الطولي للجهاز على طول
فيما يتعلق بمحور الأنابيب يمكن أن تكون مستقيمة
وبمسافة بادئة تسمى "بطة".

إقامة
الناهضون –
ربط الأنابيب بين الخطوط
و محدد العيون - يعتمد على الموضع
الطرق السريعة وتنسيب الوصلات إلى
أجهزة التدفئة. تم وضع الناهضين
كقاعدة عامة ، يكون مفتوحًا عند الجدران الخارجية.
المسافة من السطح يصل الجص
يجب أن تكون الأنابيب 3.5 سم.
توضع الناهضون على مسافة 80 مم
بين محاور الأنابيب ورافعات الإمداد
يقع على اليمين (عند المشاهدة من
مقدمات). عند التقاطعات
أرفق أنابيب السقوف البينية
في الأكمام لتقديمها حررهم
الحركة أثناء التمدد الحراري.

إقامة
الطرق السريعة
- توصيل
بين الأنابيب نقطة التسخين المحلية
والناهضون - يحدده الغرض
وعرض المبنى نوع نظام التدفئة.
في المباني الصناعية من الطريق السريع
وضعت على الجدران والأعمدة تحتها
السقف ، في المنطقة الوسطى أو بالقرب من الأرض ، في
في بعض الحالات ، يتم وضع الطرق السريعة
في الأرضيات الفنية والقنوات الأرضية.

الخامس
المباني المدنية يصل عرضها إلى 9 أمتار
يمكن وضع الطرق السريعة على طول
محورها الطولي. وضعت أيضا
الطرق السريعة في الناهضين الواقعة في
الجدران الداخلية للمبنى. في المدنية
المباني التي يزيد عرضها عن 9 أمتار بشكل عقلاني
استخدم خطي توزيع
- على طول كل جدار واجهة

الطرق السريعة
أنظمة تدفئة المباني المدنية و
المباني الصناعية المساعدة
عادة ما تقع الشركات في
العلية والغرف الفنية
مسافة 1 ÷ 1.5 متر من الجدران الخارجية ل
سهولة التركيب والإصلاح وكذلك ل
دعم الانحناء الناهضون
التعويض الطبيعي عن استطالة.
في الأقبية ، في التقنية
الارضيات و الاسفل و كذلك في العمل
خطوط الجذع للحفظ
الأماكن مثبتة على الجدران. الطرق السريعة
عادة مع منحدر ذلك
في أنظمة تسخين الماء الساخن
للانسحاب أثناء العملية
تراكم الهواء (في الجزء العلوي
) ، وكذلك لنسب الجاذبية
الماء من الأنابيب (في الجزء السفلي منها).

الطرق السريعة
أعلى أنظمة الأسلاك مع الاصطناعية
ينصح بالتداول
مع منحدر عكس اتجاه السفر
الماء من أجل استخدامها
قوة الرفع مع قوة التيار
الماء لإزالة الهواء. في الجاذبية
أنظمة ، يسمح بوضع
الطرق السريعة مع منحدر لحركة المياه.
دائمًا ما يتم وضع الطرق السريعة السفلية
مع منحدر نحو نقطة الحرارة
المباني حيث ، عند إفراغ النظام
يذهب الماء إلى البالوعة.

ل
تشغيل النظام ، و
لتعطيل أجزاء فردية من النظام
لإصلاح خطوط الأنابيب الحرارية الرئيسية
جاري تركيب صمام إغلاق وتحكم
التجهيزات: صمامات ، صمامات بوابة أو محابس
الفلين. على رافعات التدفئة
التنظيم الهيدروليكي ،
يتم فصلها وتفريغها
إغلاق الصمامات والمحابس
الفلين. على التوصيلات بالأجهزة
يتم تركيب صمامات ضبط مزدوجة
أو صمام ثلاثي. في مساعد
الغرف والسلالم وغيرها
خطير فيما يتعلق بالمياه المتجمدة
الصنابير غير مثبتة.

إزالة
الهواء من أجهزة التدفئة ومن
من جميع أقسام الأنابيب الحرارية
شرط ضروري للتشغيل العادي
أنظمة التدفئة. في أنظمة التدفئة
مع دوران المياه الطبيعي و
موقف الخدمة العلوية
خطوط لإزالة الهواء
يتم استخدام وعاء التمدد
أي أجهزة إضافية.
في أنظمة تسخين المياه منخفضة
موقع الطرق السريعة الطبيعية
الدوران لإزالة الهواء
ترتيب منفذ هواء خاص
الشبكة عن طريق توصيلها بالتوسع
الخزان أو صندوق الهواء. مثل
يمكن أيضًا إزالة أنظمة الهواء من
صنبور صنبور
ماييفسكي.

الخامس
نظام تسخين المياه الاصطناعي
سرعة دوران الماء
عادة أكثر من معدل الصعود
فقاعات الهواء ، وفقاعات الهواء
لا يمكن أن تتحرك في الاتجاه
عكس تدفق المياه. لذا
في مثل هذه الأنظمة ، توزيع الرئيسي
يتم وضع خطوط الأنابيب الحرارية مع الارتفاع
إلى المرتفعات القصوى وفي أعلى النقاط
تثبيت الأنظمة جامعي الهواء.
