جهاز ومبدأ تشغيل الغلايات

جميع غلايات الغاز GazLux عبارة عن أجهزة ذات دائرة مزدوجة. يمكن أن تعمل في درجات حرارة منخفضة بدرجة كافية ، وتتحمل قطرات ضغط تصل إلى 25 ملي بار. تنص التعديلات الأخيرة على توصيل التدفئة بهياكل "الأرضية الدافئة".

يتم التحكم في معدات التسخين GazLux "Economy" بواسطة مقابض دوارة ، والتي تحدد المعايير المطلوبة لدرجة حرارة الماء الساخن. هم أيضا ضبطوا درجة حرارة الهواء. نماذج من هذه الفئة متوفرة بغرف احتراق مفتوحة ومغلقة.

المبادلات الحرارية متوفرة في نسختين:

• للتدفئة - أنبوبي الزعانف
  لإمداد الماء الساخن - رقائقي ؛
• محوري حجري
  ، على مبدأ "الأنابيب في الأنابيب".

تم تجهيز غلايات GazLux "القياسية" بشاشات أحادية اللون بلورية سائلة يتم التحكم فيها رقميًا ، حيث يتم عرض الرسائل المقابلة في حالة حدوث عطل. تسمح لك الشاشات بضبط وبرمجة الأوضاع اللازمة.

في فئة GazLux "Premium" ، يتم تنفيذ برمجة حدود التسخين أثناء النهار في قطاعات محددة. يتم تحقيق ذلك بمساعدة شاشات العرض الملونة المصنوعة على مصابيح LED. بالإضافة إلى ذلك ، تراقب هذه الشاشات أيضًا الضغط بالتوازي.

الأسباب والأعطال الرئيسية لغلايات الغاز

المخطط الحراري النموذجي لمختلف الغلايات التي تعمل بالغاز هو نفسه تقريبًا ، وتشمل العناصر الرئيسية للمخطط الحراري غلاية مع فرن وسخانات للمياه الساخنة ، ومرجل واحد للغلايات أحادية الدائرة لأنظمة التدفئة واثنان للدائرة المزدوجة منها. يوجد موقد ومداخن متصلة بمدخنة على طول مسار الغاز.

إذا كانت الغلايات تعمل بتدوير قسري لغازات المداخن ، كما هو الحال في الأفران المغلقة ، فيتم تركيب مروحة أو مروحة عادم إضافية لتزويد الفرن بالهواء وإنشاء خليط الغاز والهواء. يتم ربط نظام أنابيب الغاز وخطوط أنابيب المياه المباشرة والمرتجعة بالمرجل باستخدام صمامات الإغلاق والتحكم ، بالإضافة إلى تثبيت أجهزة أتمتة السلامة والتحكم في الدائرة. يجب أن تعمل كل هذه العناصر بشكل موثوق وبالتنسيق مع بعضها البعض ، وإلا فإن المرجل سيصدر رمز خطأ.

أعطال أخرى

لا يتم دائمًا عرض رموز الخطأ حول تشغيل السخان على الشاشة. قد تكون هناك حالات لا يوجد فيها مؤشر.

إذا لم تكن هناك علامات على الشاشة على الإطلاق ، فعليك الضغط على زري التشغيل / الإيقاف وإعادة الضبط. ماذا تفعل إذا لم تحل هذه الطريقة المشكلة؟ من الضروري فصل الجهاز عن مصدر الطاقة. ثم قم بتشغيله مرة أخرى.

كرر هذه العملية باستخدام الأزرار مرة أو مرتين أخريين. إذا لم يساعد ذلك ، فسيتعين عليك طلب المساعدة المؤهلة من المتخصصين في إصلاح المعدات وصيانتها.

غلايات الغاز GAZLUX (Gazklyuks) هي تطوير روسي لمعدات التدفئة ، والتي يتم تصنيعها في الصين. يتم تمثيل نطاق النموذج بثلاث مجموعات: الاقتصادية ، والقياسية ، والمتميزة. وفقًا للجهاز الأساسي ، تقتصر إصدارات الغلايات على نماذج الدائرة المزدوجة مع مبادل حراري ثنائي ، وغرفة احتراق مفتوحة ومغلقة. تم تصميم الغلايات للعمل في أنظمة تسخين مغلقة مع دوران قسري لسائل التبريد بواسطة مضخة دورانية وحد ضغط يبلغ 3 بار.

جدير بالذكر أن جميع الغلايات مزودة بجهاز مغناطيسي خاص لمنع تشكل الميزان (المشكلة الرئيسية التي تقلل من عمر "الحرار").

تم تضمين تصميم معدات التدفئة GAZLUX في الاسم الكامل للنموذج. على سبيل المثال ، GAZLUX Economy B-18-C1 عبارة عن غلاية من سلسلة الاقتصاد مع غرفة احتراق مفتوحة ، بطاقة مقدرة تبلغ 18 كيلو واط. معيار B-24-T1 عبارة عن غلاية من سلسلة قياسية مع إزالة قسرية لمنتجات الاحتراق (مروحة) وبطاقة 24 كيلو واط. قد يكون الحرف F موجودًا في التعيين - وهذا يعني أن الغلاية توفر حماية من الصقيع للمبادل الحراري الأساسي (منع دوران الهواء البارد من خلال المبادل الحراري عندما يكون المرجل خاملاً) ، فضلاً عن القدرة على التحكم في السحب عندما مثبتة في مباني متعددة الطوابق مع مداخن طويلة.

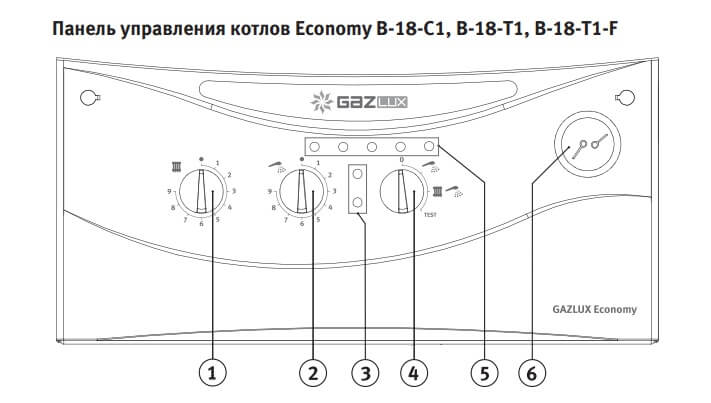

في سلسلة Gazlux Economy ، يتم التحكم بواسطة مقابض ميكانيكية دوارة ، ويظهر نظام التشخيص أخطاء باستخدام مؤشرات LED. تم تجهيز سلسلة GAZLUX القياسية بالفعل بشاشة عرض كريستالية سائلة وتحكم بضغطة زر ، بالإضافة إلى القدرة على برمجة أوضاع تشغيل الغلاية. توفر سلسلة Premium أقصى قدر من الفرص - شاشة LCD ملونة مع رموز خطأ وعرض حالة الغلاية والبرمجة.

نصيحة وقائية

غلايات الغاز الحديثة هي وحدات عملية ومدروسة للغاية ، لقد استوعبت أفضل تجربة للعقود الماضية ، جنبًا إلى جنب مع أحدث التطورات في مجال مواد الغلايات وأتمتة التحكم والحماية. إنها مصنوعة من الطوب ، مع إمكانية استبدال الأجزاء والتجمعات البالية.

الوحدات ، التي يتم تشغيلها وفقًا لخرائط نظام الشركة المصنعة ، قادرة على العمل لعقود دون الإغلاق الطارئ واستبدال المكونات.

أضعف مكونات غلايات بروتيرم ومراجل بودروس:

1. المبادل الحراري - يعمل على نقل حرارة غازات العادم عبر سطح الأنبوب المطوّر إلى مياه دائرة التسخين: التسخين والماء الساخن. تعتمد مدة عملها إلى حد كبير على جودة مياه الصنبور ووجود أملاح صلابة وشوائب معلقة فيها ، وكذلك على نظام درجة الحرارة في الشبكة. عند درجة حرارة تزيد عن 70 درجة مئوية ، تترسب أملاح الصلابة بشكل مكثف على جدران الأنابيب من جانب الماء ، مما يؤدي إلى انسداد منطقة التدفق تدريجيًا. يتسبب الدوران المنخفض في ارتفاع درجة حرارة جدران المياه والأنابيب ، والتي تتكون على سطحها نواسير من ارتفاع درجة الحرارة المفرطة. عند أدنى شك في وجود مقياس في الأنابيب ، يتم إجراء التنظيف الكيميائي للسطح الداخلي للسخان وفقًا للتقنية والمواد الكاشفة المحددة من قبل الشركة المصنعة للغلاية. من أجل منع تكون القشور ، يتم تركيب فلاتر لتنقية المياه عند مدخل المرجل.
2. مضخات الدوران. وفقًا لقواعد التشغيل الجديدة ، تعمل وحدة غلاية الغاز على نظام تدفئة مغلق ، مما يزيد من كفاءة تدفئة المكان وإمكانية التحكم الآلي في الظروف الحرارية. عادة ما يحدث إصلاح المضخات بسبب وجود تلف في الأجزاء الميكانيكية والكهربائية للهيكل.
3. ينتج مستشعر درجة حرارة دائرة التسخين معلمة هي المعلمة الرئيسية في نظام التحكم في الوضع التلقائي ، فيما يتعلق بتشغيل / إيقاف تشغيل الغلاية ، قد يكون عطلها في مجموعة الاتصال أو ناتجًا عن انقطاع في خط الاتصال.
4. الموقد الغازي - الجهاز الرئيسي للغلاية الذي يحرق الوقود لإنتاج الطاقة الحرارية. يتكون إصلاح هذا الجهاز من تنظيف الفتحات.
5. خزان التمدد هو وحدة تعوض الضغط الزائد للوسط الذي يحدث أثناء عملية التسخين. يتم الإصلاح عن طريق استبدال الأغشية المرنة.

معظم الأجزاء والتجمعات لإصلاح الغلاية موجودة في شبكة التوزيع ، كما يسهل العثور عليها على الإنترنت ، ولكن إذا كانت الغلاية تحت الضمان ، فيوصى بشرائها من خلال مراكز الخدمة ، والتي لن تضمن فقط ارتفاع -إصلاحات الجودة ، ولكن أيضًا متانتها.

أعطال غلاية الغاز الاقتصادية GAZLUX

يجب أن يحتوي جهاز أي غلاية غاز حديثة على وحدة تحكم - لوحة إلكترونية مسؤولة عن عملية بدء وإيقاف الغلاية وتتحكم بشكل كامل في عملية تشغيلها. أيضًا ، الوظيفة المهمة الثانية للوحة هي حماية الجهاز في حالات الطوارئ والأعطال.

قد تشمل هذه المواقف:

مشاكل إزالة نواتج الاحتراق

التخميد الموقد الغازي

ضغط سائل التبريد غير الكافي في الدائرة الهيدروليكية للغلاية

درجة حرارة الغلاية مرتفعة للغاية (ارتفاع درجة الحرارة)

تعتبر الأعطال المدرجة حرجة وسيتم إيقاف تشغيل الغلاية على الفور لأسباب تتعلق بالسلامة.يمكن أن تحدث الأعطال بشكل عرضي ، لأسباب مستقلة عن الجهاز ، على سبيل المثال ، أثناء الانقطاعات في خط الغاز أو تجميد المدخنة.

اعتمادًا على تكوين الجهاز ، يمكن عرض الأعطال إما كمزيج من مصابيح LED المضاءة أو كرمز رقمي على الشاشة.

GAZLUX الاقتصاد والأخطاء القياسية

لعرض الأخطاء في نموذج الغلاية هذا ، يتم توفير مجموعة خاصة من المؤشرات (الموضع 5). أثناء التشغيل العادي للغلاية ، يعرضون مستوى الطاقة الحالي.

خطأ E1. يومض المؤشر السفلي باللون الأحمر مرة واحدة في الثانية ، ويضيء مؤشر الطاقة الأول في الأعلى.
يحدث الخطأ بسبب مستشعر درجة حرارة غاز المداخن (لغلاية الغلاف الجوي) أو مستشعر الضغط التفاضلي لغلاية تعمل بشاحن توربيني. قد يكون هذا العطل بسبب صعوبة (أو استحالة) إزالة منتجات الاحتراق. بحاجة للتأكد:

أنابيب الدخول والخروج - يجب أن تكون مجانية (الفحص البصري) ؛

يجب أن تعمل المروحة بسلاسة ودون انقطاع ؛

يجب عدم تشوه أو انسداد الأنابيب المؤدية إلى ناقل الضغط التفاضلي.

خطأ E2. يضيء المؤشر السفلي باللون الأحمر ، ويضيء مؤشر الطاقة الثاني من الأعلى. كسر مستشعر درجة الحرارة لنظام التدفئة (خط أنابيب الإمداد).
يتم اختبار مستشعرات NTC عن طريق قياس المقاومة. في معظم الحالات ، عند درجة حرارة الغرفة ، تكون المقاومة حوالي 10 كيلو أوم وتنخفض مع زيادة درجة الحرارة. إذا كانت هناك انحرافات قوية أثناء الفحص ، فمن المرجح أن يكون المستشعر معيبًا ويجب استبداله.

خطأ E3. يضيء المؤشر السفلي باللون الأحمر ، ويضيء مؤشر الطاقة الثالث من الأعلى.
نفس الشيء بالنسبة للخطأ السابق ، ولكن بالنسبة لمستشعر درجة الحرارة لنظام DHW.

خطأ E4. يضيء المؤشر السفلي باللون الأحمر ، ويضيء مؤشر الطاقة الرابع من الأعلى. إشارة من ترموستات الأمان المركب في اتجاه مجرى النهر من المبادل الحراري الأساسي. لذلك ، لسبب ما ، تجاوزت درجة حرارة المبرد 92 درجة. في معظم الحالات ، يكون ارتفاع درجة الحرارة نتيجة لضعف دوران المبرد. يمكن أن يكون سبب ضعف الدورة الدموية:

عطل في مضخة الدورة الدموية (صعوبة أو عدم وجود حركة لسائل التبريد)

ضعف المبادلات الحرارية (مقياس أو انسداد)

قفل الهواء في نظام التدفئة

خطأ E6. يضيء المؤشر السفلي باللون الأحمر ، ويضيء مصباحا الطاقة الأول والخامس في الأعلى.
لا تكتشف وحدة التحكم وجود اللهب على الموقد. لمنع حالات الانفجار ، تراقب أتمتة الغلاية باستمرار وجود اللهب من خلال قطب كهربائي خاص (يسمى أيضًا قطب التأين). عند وجود لهب احتراق ، تسجل اللوحة تيارًا صغيرًا عبر القطب ، وإذا لم يحدث ذلك ، يتم إيقاف تشغيل المرجل عن طريق الخطأ. لماذا قد يحدث هذا:

لا يوجد مصدر طبيعي للغاز (قد تختلف الأسباب: الضغط المنخفض في خط الغاز ، انسداد تجاويف الموقد ، تلوث فلاتر الغاز ، خلل في صمام الغاز)

نظام الإشعال معيب (انقطاع الدائرة الكهربائية على لوحة التحكم)

عطل في قطب التأين (تلوث ، ماس كهربائى للحالة)

خطأ E7 (Eb). يضيء المؤشر السفلي باللون الأحمر ، ويضيء مصباحا الطاقة الثاني والخامس في الأعلى.
على غرار الخطأ السابق.

يضيء المؤشر السفلي باللون الأحمر ، وتومض مؤشرات LED للطاقة العلوية بالتتابع. تقوم اللوحة الإلكترونية بتسجيل الاحتراق بعد إغلاق صمام الغاز. هذا يعني أن إما أن صمام الغاز لا يؤدي وظيفته (الغاز لا ينغلق تمامًا - يوجد تسرب) ، أو أن اللوحة الإلكترونية للغلاية معيبة.

خطأ EP. تومض المؤشرات السفلية (أخضر وأحمر). ضغط منخفض في نظام التدفئة (بدون دوران).
في الغلايات ذات سنوات التصنيع المختلفة ، تم استخدام أجهزة مختلفة للتحكم في المبرد. في الغلايات حتى 09/2007 من الاقتصاد والسلسلة القياسية ، تم استخدام مستشعرات القصب (إغلاق ملامسات المستشعر عندما يدور المبرد بسرعة تزيد عن 4 لترات في الدقيقة).منذ 09/2007 ، تم استخدام مستشعرات الضغط التفاضلي. تستخدم غلايات سلسلة Premium مستشعرات ضغط لقياس قيمتها كمياً وعرضها. يشير العطل الناتج إلى وجود مشكلة في الدورة الدموية (المضخة معيبة ، يوجد قفل للهواء) ، أو أن الضغط في نظام التدفئة غير كافٍ (إعادة الشحن ضرورية).

يومض المؤشر الأخضر السفلي (غالبًا - 4 مرات) ، لا تضيء المؤشرات العلوية.
وظيفة الحماية من الصقيع في الغلاية نشطة

يومض المؤشر الأخضر السفلي (فجأة مرة كل ثلاث ثوان) ، ولا تضيء المؤشرات العلوية.
لا يوجد طلب لتشغيل الموقد ، وظيفة تجاوز المضخة نشطة.

تتم إعادة ضبط الأخطاء إما عن طريق تشغيل الغلاية وإيقافها ، أو بالضغط على زر إعادة الضبط (مفتاح الربط). يُحظر استبعاد الأجهزة الواقية من دائرة التحكم (على سبيل المثال ، الإغلاق القسري لأجهزة الاستشعار). إذا حدث الخلل مرة أخرى بعد إعادة ضبط الخطأ ، فمن الضروري اتخاذ تدابير لإزالته لمزيد من التشغيل الطبيعي للغلاية.

أخطاء غلاية البيريت

يتم عرض الأخطاء الرئيسية لغلايات البيريه في رمز أبجدي رقمي أو رقمي. وتشمل هذه ما يلي:

• A01 ، يشير إلى وجود مشاكل في نظام الإشعال بعد 5 محاولات متتالية لإشعال المرجل ؛
• A02 ، سيظهر رمز "الجرس" على الشاشة ، مما يشير إلى الحظر بواسطة منظم الحرارة المحدد ؛
• A03 ، يتم تنشيط ترموستات غاز المداخن ؛
• A04 ، تعثر مرحل صمام الإشعال ؛
• A07 ، مرحل الأمان (المشاكل المحتملة في اللوحة الإلكترونية) ؛
• 10 ، يشير إلى عدم وجود لهب على الموقد.

جميع رموز خطأ غلاية البيريه المعروضة موضحة أيضًا في التعليمات.

أخطاء مرجل Baxi

تظهر أخطاء غلاية Baxi المعروضة على الشاشة مجموعة كاملة من الأعطال المحتملة. الأكثر عرضًا:

• E 01 ، تشغيل مستشعر التحكم في اللهب نفسه أو انهياره ؛
• E 04 ، فقدان اللهب على المدى القصير على الموقد ؛
• 035 E ، وجود لهب قبل فتح محبس الغاز أو بقايا اللهب بعد إطفاء الحارق ؛
• ه 10 ، انتهاك دوران المبرد ، تخفيض الضغط في نظام التدفئة ؛
• E 96 - e 99 ، أخطاء مرجل Baxi المرتبطة بأعطال في اللوحة الإلكترونية.

أخطاء مرجل Navien

تساعد أكواد أخطاء مرجل Navien في تحديد خوارزمية استكشاف الأخطاء وإصلاحها. فمثلا:

• 02E ، انتهاك الدوران الطبيعي في نظام التدفئة ؛
• 03E ، لا توجد إشارة لهب ؛
• 12 هـ انطفأ اللهب.
• 14E ، لا يوجد غاز ضغط عادي لإمداد الغاز.

أخطاء مرجل فيلان

يتم عرض المواقف الأكثر احتمالية للأعطال المحتملة على الشاشة في شكل رموز خطأ لمراجل Vaillant:

• F22 ، ضغط غير كاف في أنظمة التدفئة ؛
• F24 ، زيادة سريعة في درجة حرارة الغلاية ؛
• F26 ، مشاكل تركيبات الغاز ؛
• F27 ، محاكاة اللهب ؛
• F28 ، مشاكل في نظام الإشعال.

أخطاء مرجل Ferolli

تتميز غلاية Ferolli ، مثلها مثل الغلايات الحديثة الأخرى ، بوظيفة التشخيص الذاتي التي تعرض الأخطاء على الشاشة:

• A01 ، لا توجد مشكلة في اللهب أو الاشتعال ؛
• A02 ، لهب كاذب ، فشل اللوحة ؛
• A03 ، ارتفاع درجة حرارة غلاية Ferolli ، يلزم التشخيص الدقيق ؛
• F04 ، ارتفاع درجة حرارة منظم الحرارة أو عطل. في بعض الأحيان يتم حل المشكلة عن طريق إعادة تشغيل المرجل ؛
• F05 ، لا توجد مروحة متصلة في النظام. افصله وأعد توصيله.

أخطاء المرجل Proterm

تشير الأخطاء F00 و F01 و F10 و F11 في مرجل Proterm إلى فشل مستشعر درجة الحرارة. ليس من الضروري دائمًا استبداله ، وأحيانًا يساعد التشخيص الأكثر شمولاً وشطف الغلاية. يشير F20 إلى ارتفاع درجة حرارة الغلاية ، والتشغيل طويل الأمد بدون فحص غير مرغوب فيه. F24 المرجل مسدود.

أخطاء غلاية الغاز

• خطأ E1 ، عطل في مروحة الغلاية. إما أن يكون معطلاً أو أن هناك مشكلة في إزالة الدخان ؛
• خطأ E2 ، مستشعر درجة حرارة الماء لا يستجيب للإشارات ، يجب استبداله ؛
• خطأ E4 ، ارتفاع درجة حرارة غلاية الغاز ، مطلوب تنظيف النظام.

أخطاء غلاية Rinay

الأخطاء الرئيسية:

• 11 ، لا لهب أو اشتعال من لوحة التحكم ؛
• 14 ، جهاز استشعار درجة الحرارة يسخن ، يجب استبداله ؛
• 16 ، ترتفع درجة حرارة سائل تبريد الغلاية فوق درجة الحرارة المحددة.

أخطاء مرجل Wiesmann

الأخطاء الرئيسية: في السابق ، كانت غلايات Viessmann تعتبر موثوقة للغاية ولم تكن هناك تعليمات لها ، ولكن بمرور الوقت ، تتعطل أي معدات ، لذا فإليك أخطائهم:

• 06 ، مستوى ضغط المبرد غير كاف في النظام ؛
• 0C ، الجهد المنخفض في الشبكة ؛
• F2 ، فشل الموقد.

كل ما سبق لا يعكس كل إمكانيات الإلكترونيات الحديثة المثبتة في معدات الغاز الحديثة. يشار دائمًا إلى قائمة كاملة برموز الأخطاء الخاصة بغلايات الغاز gazeko و immergaz وغيرها في التعليمات المرفقة. قد تكون هناك اختلافات طفيفة في بعض الطرز من نفس العلامة التجارية ، على سبيل المثال ، تظهر الأخطاء في غلايات chao beret أسبابًا محددة لأعطال هذا الطراز فقط.

ماذا تفعل في حالة وجود أدنى اشتباه في حدوث انتهاك للتشغيل العادي لمعدات الغاز؟ اتصل بالسيد. حتى بعد قراءة الإرشادات التفصيلية حول كيفية إصلاح المشكلة التي نشأت وبدون خبرة عملية ، سيكون من الصعب إعادة الغلايات إلى القدرة على العمل. يجب أن نتذكر أن غلايات الغاز تعتبر كائنات ذات خطر متزايد وأن أي إجراءات غير مهنية يمكن أن تؤدي ليس فقط إلى انهيار كامل للمعدات ، ولكن إلى عواقب وخيمة.

تصليح مرجل بكسي	تنظيف الغلاية
إصلاح لوحة التحكم	إصلاح غلايات Valiant
أخطاء مرجل بيريتا	تركيب المرجل
ينخفض ​​الضغط في الغلاية	إصلاح مرجل الفيرولي

تذكر - نحن دائما هناك !!!

الميزات والفوائد

• 21 مقاسًا تتراوح من 80 إلى 6700 كيلوواط
• نطاق القدرة المستمرة بزيادات قدرها 1 كيلو واط
• أقصى درجة حرارة للمياه عند مخرج المرجل هي 110 درجة مئوية
• أقصى ضغط للمياه 0.5 ميجا باسكال (5 بار)
• مصمم للعمل بالغاز الطبيعي أو الزيت الخفيف
• نطاق التحكم في الطاقة 30 - 100٪
• معتمد لمتطلبات TR CU
• أقصى تكيف للاستخدام في شبكات التدفئة الروسية
• ضمان 2 سنة
• عمر الخدمة لا يقل عن 15 سنة
• الإنتاج حاصل على شهادة الأيزو 9001: 2008

DUOTHERM عبارة عن غلاية ذات أنبوبين لإطفاء الحرائق بالماء الساخن ومزودة بفرن قابل للعكس. بالنسبة للموديلات 80-500 كيلوواط ، يتم إزاحة أنبوب اللهب هيكليًا ، وتقع أنابيب النار في الجزء العلوي فوق أنبوب اللهب. يتم دعم غرفة الاحتراق بالكامل بواسطة مراسي مغسولة بالماء.
بالنسبة للموديلات 501 - 6700 كيلو وات ، يوجد أنبوب اللهب في المنتصف ، وتقع أنابيب النار حول أنبوب اللهب. يتم دعم غرفة الاحتراق بواسطة مراسي مغسولة بالماء.

لتكثيف عملية نقل الحرارة والحصول على الكفاءة المطلوبة ، يتم تركيب المضخات في أنابيب النار.

جسم الغلاية معزول ومغلف بورقة زخرفية.

من الجزء الأمامي من المرجل توجد غرفة دوارة ، يتم تثبيت الموقد عليها. يسمح تصميم الحجرة بفتحها على جانبي المرجل.
لضمان إحكام الغاز عند توصيل الحجرة الدوارة وجسم الغلاية ، يتم استخدام وصلة مزدوجة الأسنان مع سلك مانع للتسرب. لضمان درجة الحرارة القياسية للسطح الخارجي ، يتم عزل الحجرة الدوارة بمواد عازلة للحرارة عالية المقاومة للحرارة باستخدام التقنيات الحديثة.

يتم تركيب صندوق غاز من الجزء الخلفي للغلاية. لإمكانية الفحص والتنظيف ، إذا لزم الأمر ، يتم توفير فتحة مستطيلة على صندوق الغاز.

توجد أنابيب التوصيل بخطوط الإمداد والعودة أعلى المرجل ، كما يتم توفير الأنابيب لتركيب صمامات الأمان.

في الجزء السفلي من المرجل يتم توفير أنبوب تطهير وتصريف.

يجب أن تتوافق جودة الشبكة ومياه الماكياج ووضع التشغيل مع المتطلبات المنصوص عليها في دليل تشغيل الغلاية ، بالإضافة إلى متطلبات المستندات التنظيمية والفنية الحالية للأنظمة الكيميائية المائية للغلايات من هذا النوع.

لاستكمال الغلايات ، يمكن استخدام الغاز والوقود السائل أو الشعلات المدمجة للمصنعين المحليين والأجانب ، والتي تتمتع بالخصائص التقنية المناسبة ، فضلاً عن التصاريح اللازمة لإمكانية الاستخدام على أراضي الاتحاد الروسي.

توثيق

رموز الخطأ والأعطال

في حالة حدوث أي عطل في تشغيل الغلاية ، يجب على المستخدم الاطلاع أولاً على التعليمات. يتم سرد معظم الأخطاء من قبل الشركة المصنعة. ليس من الواضح دائمًا كيفية إصلاحها. نوصي بإعادة تشغيل الجهاز فورًا:

• اضغط على مفتاح إعادة التشغيل ؛
• انتظر إعادة تشغيل الغلاية ؛
• تأكد من اختفاء الشخصيات من الشاشة.

إذا لم يتغير شيء ، فابدأ في البحث عن انهيار. يوضح الجدول أدناه حلولاً لمشاكل مختلفة.

خطأ رموز	ماذا يقصدون	كيف تصلحها بنفسك
أ 01	لا يقوم النظام بالإبلاغ عن وجود لهب.	قم بفك صمام الغاز إلى المحطة ؛ تحقق من صمام الغاز للتشغيل السليم. يجب أن يكون الضغط 20 ملي بار ؛ افحص قطب التأين وأسلاكه للتأكد من سلامته. قم بفصل ملامساتها أثناء الأكسدة ، واستبدلها. اسحب الجزء إلى الموقد على مسافة 3 مم.
أ 02	تم الإبلاغ عن شعلة ، على الرغم من عدم وجود اشتعال.	افتح الصمامات ، تحقق من فتح الصمام ؛ إعادة تشغيل الجهاز إجراء تشخيصات لجهاز استشعار الاشتعال والتأين ، واستعادة وضعها فيما يتعلق بالموقد ؛ تأكد من سلامة الأسلاك ، وضيق ملامسات المستشعرات ولوحة التحكم.
أ 03	تقنية السخونة الزائدة. تم حظر تشغيل الغلاية. درجة الحرارة تزيد عن 90 درجة.

تعثر منظم الحرارة. بادئ ذي بدء ، تحقق من قابلية الخدمة. قم بتصريف الهواء الزائد من النظام باستخدام صنابير Mayevsky.

• مضخة الدورة الدموية. إذا كان معيبًا ، فاستبدل الإعدادات أو اضبطها. تنظيف شفرات دولاب الدفع من الانسداد ؛
• إذا تم عرض الخطأ مرة أخرى ، فقم بإصلاح الوحدة الإلكترونية.

A08 / F10
مستشعر درجة حرارة دائرة التسخين معطل.
فحص المستشعر وتوصيلاته وملامساته. في حالة حدوث ماس كهربائي (ماس كهربائى) أو دارة مفتوحة ، يتم تثبيت عنصر جديد.

F05
التشغيل غير الصحيح لنظام إزالة الغاز.
رأي:

• اتصال مرحل الهواء
• الحجاب الحاجز الهواء للالتصاق.
• أداء المروحة.
• مهاوي أو أنابيب المداخن. غالبًا ما يتم انسداده بالسخام والسخام. في الرياح القوية ، يمكن أن تدخل الأوراق والحطام إلى الداخل. للتنظيف الكامل ، من الأفضل الاتصال بالمرافق.

F11
فشل مستشعر درجة حرارة الماء الساخن NTC.
لدي خطأ F11 ، ما العمل:

• افحص المستشعر بحثًا عن ماس كهربائى وفتح دائرة.
• رنين جهات الاتصال بمقياس متعدد. عادة ، المؤشرات 10 كيلو أوم.
• أعد توصيل العنصر. في حالة الكسر ، قم بتوصيل عنصر جديد.

إذا لم يحدث الاشتعال عند تشغيل DHW ، فافحص الصمام ثلاثي الاتجاهات الذي يقوم بتبديل التسخين بين الدوائر.

F37
ضغط منخفض في الدائرة (أقل من 80 كيلو باسكال).
تأكد من أن مستشعر الضغط وأسلاكه في حالة جيدة. افحص جميع الوصلات والتجمعات بحثًا عن التسريبات. يتم ختم أي ضرر. قم بتشغيل إمداد المياه للنظام.

F41
حركة المبرد مضطربة. المبادل الحراري محموم.
كيفية إصلاح الوضع:

• افحص المبادل الحراري لمعرفة الحجم. نظف أنابيب الرواسب بالكواشف أو حمض الستريك. تتداخل طبقة المقياس الموجودة على المبرد مع دوران المياه ، مما يؤدي إلى تفاقم التسخين ، مما يؤدي إلى زيادة سخونة الوحدة ؛
• ينزف الهواء من المضخة. اضبط الوضع المناسب. قم بتركيب مضخة جديدة إذا تحطمت.

F50
اللوحة الإلكترونية لا تعمل.
فحص التأريض ، اللوحات من أجل الانهيار. من الأفضل تكليف متخصص بإصلاح واستبدال وحدة التحكم.

لسوء الحظ ، لا يتم عرض جميع مشاكل معدات التدفئة Koreastar كرمز على الشاشة. يشتكي المستخدمون من أن الأجهزة حساسة لانخفاض الجهد ، وهذا هو سبب معاناة لوحة التحكم في كثير من الأحيان. وهذا على الرغم من تأكيدات الشركة المصنعة بالتشغيل المستقر عند أي قفزات. لذلك ، عند اختيار Koreastar ، يجدر أيضًا توصيل المثبت.

يوصي الخبراء بالصيانة الوقائية السنوية للأعطال. قم بتنظيف الوحدة من الأوساخ والحجم وإجراء الفحص الفني.
