الشاعل لغلاية الغاز ووحدات التسخين الأخرى

التراكيب الكيميائية

كيف تغسل المبادل الحراري لغلاية الغاز؟ الخيار الأكثر أمانًا هو حامض الستريك. منتجات صناعية لغسيل المبادل الحراري لغلاية الغاز - Cillit، DETEX، Sanaks.

حمض الهيدروكلوريك أكثر فعالية. لكن استخدامه أكثر خطورة لكل من المستخدم والنظام. يمكن للحمض المركز أن يدمر الطبقة الواقية الداخلية للمبادل الحراري ، بالإضافة إلى زيادة هشاشة المعدن.

تتم المعالجة الخارجية للأجزاء الملوثة بواسطة تركيبات خاصة لإزالة السخام ورواسب الكربون. في الحالات القصوى ، يمكنك استخدام المنظفات المنزلية.

فيديو حول شطف المبادل الحراري لغلاية الغاز.

يعد التنظيف الدوري للمبادل الحراري للغلاية مطلبًا أساسيًا لصيانة معدات التدفئة. يؤثر التنظيف بشكل كبير على التشغيل السلس للنظام بأكمله ويطيل بشكل كبير من عمر جهاز التدفئة المنزلية.

أثناء تشغيل غلاية الغاز ، تتشكل طبقة من المقياس تمنع التبريد اللازم للمبادل الحراري. في هذه الحالة ، تأخذ مضخة الدوران حمولة كبيرة. لذلك ، بدون شطف المبادل الحراري ، قد تفشل وحدة التسخين.

في المنزل ، يجب أن يتم التنظيف كل عامين. إذا كان الماء في المنزل عسيرًا بدرجة كافية ، فمن المستحسن تقليل الفترة الفاصلة بين التنظيف.

العلامات الأولى للمستخدم التي تشير إلى ضرورة تنظيف المبادل الحراري هي:

• التسخين المطول للغلاية الغازية ؛
• انخفاض في انتاج الحرارة
• التدفئة الجزئية للنظام
• وجود أصوات غريبة أثناء تشغيل المدفأة ؛
• زيادة كبيرة في استهلاك الغاز.

عندما يظهر المقياس في الغلايات ذات الدائرة المزدوجة ، فقد لا يسخن الماء تمامًا أو قد ينخفض ​​مستوى الضغط.

من المستحسن تجنب مزيج من هذه الأعراض. ولكن إذا كانت هناك علامات تحذيرية ، فيجب إجراء التنظيف على الفور.

بالإضافة إلى التنظيف الداخلي للمبادل الحراري ، يتم استخدام التنظيف الخارجي لجسمه من السخام. تعمل الخدمات الاجتماعية في القضاء على الحجم والتلوث في نظام غلايات الغاز. خدماتهم ليست رخيصة. لذلك ، في بعض الأحيان يمكنك غسل المبادل الحراري بنفسك.

تفعيل غلاية الغاز

الأدوات اللازمة: مقياس متعدد ، كماشة ، مفك براغي مسطح ، سائل كحول ، مفاتيح ربط مفتوحة - 9 ، 10 ، 12. استكشاف الأخطاء وإصلاحها يتضمن ، أولاً وقبل كل شيء ، مراجعة المزدوجات الحرارية ، صمام الملف اللولبي. بعد العثور مسبقًا على مستشعر السحب على مجرى الغاز ، من الضروري إزالة المحطتين ، وربطهما بإحكام بالزردية من أجل إغلاق بعضهما البعض ، مع محاولة الاشتعال في نفس الوقت.

إذا استمرت مشكلة الإشعال ، مع ذلك ، فمن المحتمل أن يكون سبب المشكلة في مستشعر الجر ، والذي يحتاج إلى التحقق بهذه الطريقة - تم إصلاح جهات الاتصال بإحكام ، وسلامة حشيات البارونيت ، وهناك فجوة بين الفتحة الموجودة في خط أنابيب الغاز ومستوى الاستشعار. من الضروري فحص تصنيف المستشعر ، إذا كان هناك اختلاف في درجة الحرارة ، فلن يفتح. لا يُسمح بوجود أكسدة على جهات الاتصال ، حتى وإن كانت غير محسوسة. ثم يتم فحص مستشعر الجر لمعرفة درجة المقاومة باستخدام جهاز اختبار. يجب استبدال المستشعر إذا كانت المقاومة منحرفة ، أي ليست بالحد الأدنى. يجب أن تجد مستشعرًا قابلاً للخدمة متطابقًا مع أداء درجة حرارة مماثل.

في حالة عدم العثور على أعطال في المستشعر ، فقد حان الوقت لمسح جهات الاتصال ومحطات الدائرة باستخدام الكحول ، ثم تجفيفها وتشديدها. ثم يعود مستشعر الجر إلى مكانه وتتكرر محاولة الإشعال مرة أخرى.

من الضروري مراقبة تيار الموقد بعد كل محاولة إشعال ، وذلك بإحضار راحة اليد إلى المستشعر مع ملاحظة عدم وجود تدفق حراري. يجب إصلاح المشكلة إذا كان هناك تدفق.

إشعال في غلاية غاز

قد يكون السبب المحتمل التالي للفشل هو الجمع بين قاطع الجر ونقاط اتصال المستشعر. تتكرر التلاعبات مع المحطات مرة أخرى ، وقياس المقاومة ، الذي يصل معياره إلى 3 أوم. بعد ذلك ، يتم أخذ مفتاح الربط المفتوح "9" ، ويتم فك الجوز ، والذي يثبت المزدوج الحراري بمفتاح السحب. يشتمل هذا الكسارة على مكونين - غلاف نحاسي وإدخال بلاستيكي ، تسمح لك إزالته بفك الجزء تمامًا.

إذا لم ينجح الاشتعال في الطيار ، فقد تكمن المشكلة في الازدواج الحراري ، نظرًا لحقيقة أن الأعطال في تشغيل صمام الملف اللولبي نادرًا ما تحدث. علاوة على ذلك ، لأغراض التشخيص ، يتم توصيل المزدوجة الحرارية بصمام الملف اللولبي وتأمينها بمفتاح. المزدوجة الحرارية ليست ميؤوس منها وقابلة لتصحيح الخطأ ، على سبيل المثال ، من الممكن لحام جهة اتصال غير متصلة ، بدلاً من الاستبدال غير العقلاني للجزء.

لا تنس فحص الوسادة العازلة واستبدال المزدوجة الحرارية ، ولاحظ موقع الطرف. تذكر أن إجراءات التنظيف يتم إجراؤها بسائل يحتوي على الكحول ويتم تجفيف عالي الجودة قبل التجميع.

من هذه المقالة سوف تتعرف على المشاكل التي يمكن أن تنشأ في التشغيل الآلي لمراجل الغاز ، ولماذا لا يمكن إشعال الشاعل ، والذي بسببه يمكن للغلاية أن تنطفئ دون سبب ، والأهم من ذلك ، سوف نتعرف على الإجراءات التي تحتاجها لتشخيص هذا الخلل والقضاء عليه.

من المحتمل أن يكون مالكو غلايات الغاز غير المتطايرة على دراية بالموقف عندما يتعذر ، لسبب ما ، إشعال المرجل ، أو قضاء الكثير من الوقت في الاشتعال. في هذه الحالة ، تكمن المشكلة في أتمتة المرجل.

اليوم ، في معدات الغاز المحلية والمستوردة ، غالبًا ما يتم استخدام صمام الغاز EUROSIT 630. إنه هو الذي يؤدي وظائف الحفاظ على درجة الحرارة المحددة لسائل التبريد ، وفي حالة الطوارئ ، يقوم بإيقاف إمدادات الغاز تمامًا عن الشعلات. مزيد من بدء تشغيل الغلايات بهذه الأتمتة ممكن فقط يدويًا. ومع ذلك ، ليس دائمًا سبب الإغلاق الطارئ للغلاية هو حادث حقيقي.

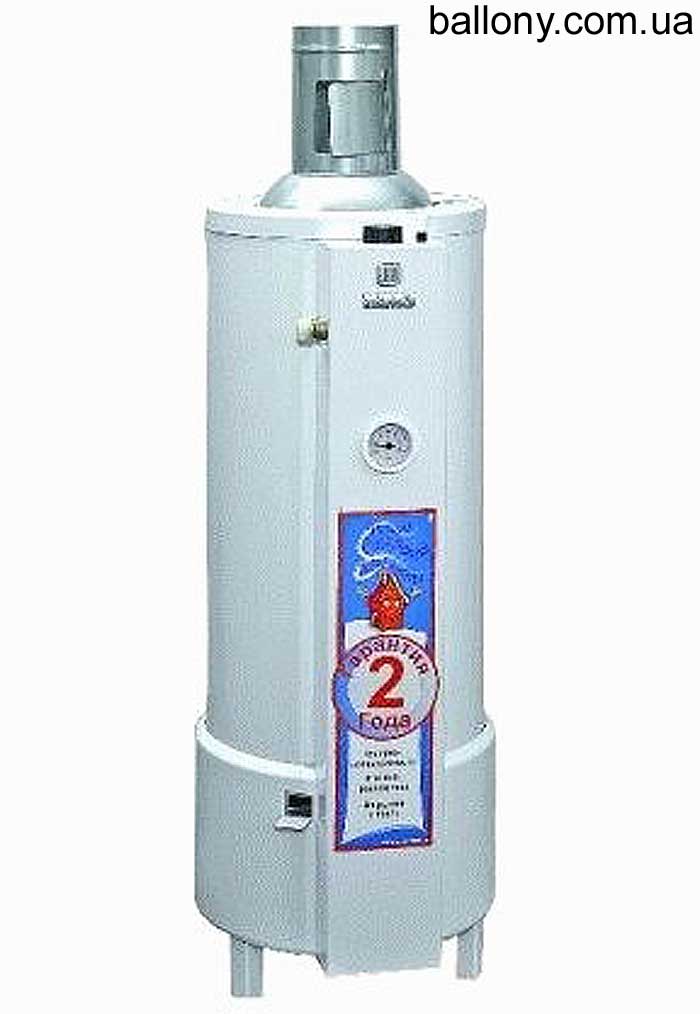

دعنا نحاول فهم ذلك باستخدام مثال مرجل Zhytomyr-3. من الأتمتة ، فإنه يوفر الحماية ضد فقدان اللهب على الشاعل وانتهاك الجر.

ملحوظة:
يجب أن يتم تنفيذ جميع الأعمال الخطرة المتعلقة بالغاز حصريًا من قبل ممثلي المنظمات المتخصصة التي لديها التصاريح المناسبة. لذلك ، يتم توفير هذه المقالة لأغراض إعلامية فقط. أيضًا ، ستساعد هذه المقالة في التحكم في عمل السيد ، وربما توفر عليك من الحاجة إلى شراء قطع غيار غير ضرورية.

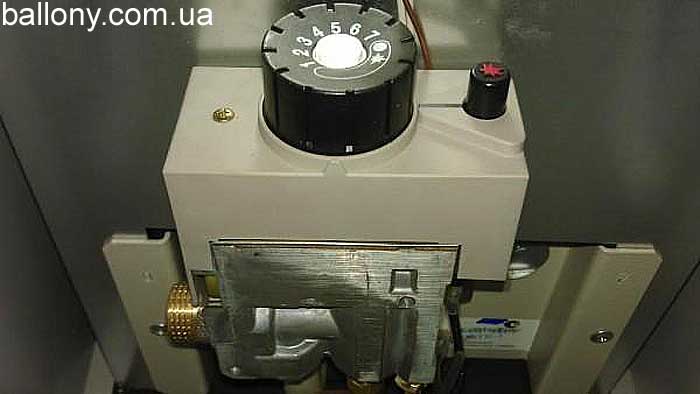

دعنا نقرر ما نسميه اشتعال الشاعل. يسمح لك مقبض التحكم في الصمام EUROSIT 630 بتبديل المرجل إلى ثلاثة أوضاع رئيسية:

• معاق؛
• اشتعال؛
• التحكم في درجة الحرارة (1-7).

لإشعال الموقد الدليلي (المشعل) ، من الضروري تحويل مقبض التحكم إلى وضع "الإشعال" (الشرارة) ، واضغط عليه واستخدم زر الإشعال الانضغاطي لإشعال الموقد التجريبي. بعد ذلك ، يُمسك المقبض لبضع ثوانٍ (لا يزيد عن 30) ويتم تحريره. يجب أن يستمر الشاعل في الاحتراق. هذا ما نسميه اشتعال الشاعل. إذا خرج المشعل ، فأنت بحاجة إلى تكرار الإجراء عدة مرات. إذا لم يساعد ذلك ، فأنت بحاجة للبحث عن عطل.

في لحظة اشتعال المشعل ، يسخن اللهب المزدوج الحراري ، والذي بدوره يولد EMF (حوالي 25 مللي فولت للمزدوجات الحرارية SIT القابلة للخدمة) ، والتي تدخل عبر دائرة مستشعر الأتمتة (المستشعرات) إلى صمام الملف اللولبي.

بالضغط على مقبض صمام الغاز ، نفتح صمام الملف اللولبي يدويًا ، ونزود جهاز الإشعال بالغاز ، والذي ، في حالة التشغيل الصحيح للمعدات ، يتم تثبيته بواسطة EMF الناتج عن المزدوج الحراري ويبقى في وضع الفتح بعد الافراج عن المقبض. تؤدي المزدوجة الحرارية نفسها وظيفة الحماية من فقد اللهب على جهاز الإشعال. عادةً ما تكون المستشعرات الموجودة في الدائرة مغلقة ، وعند تشغيلها ، تفتح جهات الاتصال الخاصة بها ، مما يضمن الإغلاق الكامل للغلاية.

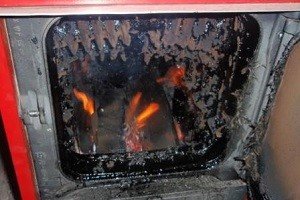

منتجات الاحتراق وأسبابها

• السخام؛
• مادة صمغية؛
• قطران.

أسباب ظهور هذه المواد هي النقاط الهامة التالية:

1. أسباب السخام:
   • لا يوجد أكسجين كافٍ لعملية الاحتراق ؛
   • درجة حرارة احتراق الوقود منخفضة للغاية.
2. العوامل المؤثرة على مظهر الراتنج:
   • يستخدم وقود منخفض الجودة ؛
   • مادة الوقود لديها درجة عالية من الرطوبة ؛
   • يعمل المرجل عند درجة حرارة منخفضة ؛
   • يتم تحميل الكثير من الوقود في الفرن.
3. يظهر القطران في الحالات التالية:
   • ضعف تدفق الهواء في غرفة الاحتراق في غلاية الانحلال الحراري ؛
   • تصميم غير صحيح للوحدة
   • مدخنة منخفضة.

كما ترون ، فإن الأسباب الرئيسية لظهور المواد الضارة هي ضعف الوقود والجوانب التقنية لتنظيم عملية الاحتراق.

ينصح الخبراء: استخدم وقودًا عالي الجودة فقط - وإلا سيزداد تآكل المرجل بسرعة.

الوضع مع زيتومير

تشتهر هذه العلامة التجارية بأجهزتها المزودة بإشعال بيزو. للحصول على مثال لتنظيف الموقد ، تم استخدام طراز Zhytomyr 3 المزود بتقنية EURO SIT.

قائمة الأدوات التالية مطلوبة للعملية:

1. مفك براغي. رأس مسطح أمر لا بد منه.
2. الشدات المفتوحة.
3. فرشاة عادية ومثيلاتها لتنظيف المنتجات المعدنية.
4. يورشيك.

بعد سد الغاز بمفتاح ، تتم إزالة المسمار الذي يثبت باب الغلاية. يتم إخراجها بالكامل. حتى يصبح جوهر الوحدة مفتوحًا.

الموقد الرئيسي يتركز في منطقته السفلية. مطلوب لاستخراجها وتنقيتها لاحقًا:

1. افصل الكبل الذي يعمل من خلاله العنصر الكهروإجهادي والإشعال الكهربائي.
2. استخدم المفتاح لإزالة المزدوج الحراري بمشبك من الصمام.
3. ضع علامة بعلامة على مسافة غمر الفوهة في الموقد نفسه. لذلك سيكون من الأسهل إعادته إلى الموضع الصحيح.
4. قم بفك الصامولة التي تثبت الصمام بالموقد. يمر الاتصال عبر أنبوب نحاسي.
5. قم بإجراء نفس التلاعبات باستخدام قطب الإشعال.
6. باستخدام مفك البراغي ، قم بإزالة صامولي التثبيت من الشعلة الأخرى (دليل). يوجد وسادة تحتها. إذا كان تالفًا أو مشوهًا ، فاستبدله.
7. قم بإزالة الفوهة من الموقد. إذا كانت العملية صعبة ، فانقر برفق حول هذا الجزء باستخدام مفتاح ربط.

لتفكيك الموقد الرئيسي ، يتم تحرير المسمار الذي يربطه بجسم الغلاية. ثم يتم إخراجها. للقيام بذلك ، تحتاج إلى الإمساك بالجزء السفلي والأنبوب النحاسي وسحبه بحدة من الصمام.

يتم فك المسمار فيه ، وتحديد مسافة دخول جزء الفوهة.

للتنظيف نفسه ، يتم استخدام فرشاة وفرشاة. تتم إزالة رواسب الكربون بعناية.

يتم استخدام مكنسة كهربائية لتنظيف الثقوب. كل عمل يؤثر على كل من المكونات الخارجية والداخلية.

هذه الخوارزمية مناسبة أيضًا للإجراء مع ناسخ أجهزة داني من سلسلة AOGV ، على سبيل المثال -11.5 ؛ 23.2 و 29.

يمكنك فعل الشيء نفسه مع العديد من الوحدات المماثلة: Aton AOGV 16-EM ، ZhMZ-AOGV 17 ، إلخ.

تحتاج الحاقنات أيضًا إلى التنظيف. يتم التخلص من الرواسب من الجانب العلوي بفرشاة. لتنظيف الثقوب باستخدام سلك أو إبرة رفيعة.

بعد ذلك ، يتم تجميع كل التفاصيل في الخوارزمية العكسية.

قواعد استخدام غلاية الغاز

ضع في اعتبارك كيفية استخدام غلاية الغاز بشكل صحيح.

تعليمات الإشعال

يعد نظام الإشعال أحد مكونات تصميم غلايات الغاز ، والتي تختلف فيها عن بعضها البعض. لذلك ، عند بدء تشغيل الغلايات من أنواع مختلفة ، قد تكون هناك بعض التفاصيل الدقيقة.قبل تشغيل الجهاز ، من الضروري دراسة تعليمات التشغيل. كيف يبدو تسلسل الإشعال مثل هذا:

1. الفحص البصري لنظام التسريبات. للقيام بذلك ، اضبط منظم الحرارة على الحد الأقصى. في هذه الحالة ، يتم التبديل التلقائي.

2. عند إجراء هذه العملية ، يجب توصيل المرجل بالتيار الكهربائي. بعد أن يبدأ في العمل ، سيتم سماع ضوضاء طفيفة وبعد ملء نظام ناقل الحرارة ، سيعمل الإشعال التلقائي للنظام وسيعود المرجل إلى أوضاع التشغيل المحددة.

كيفية إطفاء الغلاية

إذا لم يتم التخطيط لاستخدام المرجل لفترة معينة ، فمن المنطقي إيقاف تشغيله. بادئ ذي بدء ، أغلق صمام إمداد الغاز. يجب إلغاء تنشيط أتمتة التحكم والمضخات المثبتة. بالطبع يجب ألا ننسى قطع إمداد المبرد والماء إذا تم استخدامه لتسخينه. إذا كان من المتوقع أن تنخفض درجة الحرارة إلى ما دون درجة التجمد أثناء فترة التوقف ، فسيتعين تصريف المياه.

تشخيص ذاتي

سيتم تبسيط تشغيل معدات الغاز بشكل كبير إذا كان لديها نظام تشخيص ذاتي. تقوم معظم الشركات المصنعة بتثبيت مثل هذه الأنظمة على منتجاتها لبعض الوقت. يتم عرض رسائل الخطأ على الشاشة المدمجة. بالنسبة لبعض الشركات المصنعة ، يشير الخطأ A7 إلى وجود خلل في مستشعر درجة الحرارة. يبسط التشخيص الذاتي لمعدات الغاز عملها. عادةً ما يتم توضيح فك الرموز التي يتم عرضها على الشاشة في دليل التعليمات.

حماية الصقيع

تتمثل إحدى القواعد الرئيسية للتشغيل الآمن لمعدات الغاز في ضمان وجود درجة حرارة دنيا لوسط العمل ، والتي لن تسمح لها بالتجميد. إذا تجمد الماء الذي يتم سكبه في نظام التدفئة ، فسيؤدي ذلك إلى عواقب لا يمكن إصلاحها ، على وجه الخصوص ، تمزق الرادياتير.

في معظم النماذج المستخدمة اليوم ، المراقبة المستمرة لحالة المبرد. أنها توفر الحماية من الصقيع ، أحد المكونات هو مضخة الدورة الدموية ، والتي يتم تشغيلها لضمان الحركة القسرية للماء (المبرد) عبر النظام. كقاعدة عامة ، يتم تشغيله تلقائيًا عندما تصل درجة حرارة الماء إلى 10 درجات. إذا انخفضت درجة الحرارة لأسباب معينة ، فبالإضافة إلى المضخة ، يتم تشغيل سخان إضافي ، وتسخين المياه إلى مستوى محدد مسبقًا ، على سبيل المثال ، 18 درجة.

ماذا تفعل إذا كان هناك أعطال

حتى أثناء التشغيل الصحيح لمعدات الغلاية ، يمكن أن تحدث بعض المشاكل. في بعض الغلايات ، قد تحدث الانقطاعات التالية:

• ارتفاع درجة حرارة الغلاية
• فشل استشعار درجة الحرارة
• أثناء التشغيل ، يكون المرجل صاخبًا جدًا.

كقاعدة عامة ، يمكن أن تحدث بعض الأعطال بسبب انتهاكات أوضاع التشغيل ، وعيوب المصنع ، وانخفاض الضغط في خط أنابيب الغاز ، وانخفاض الجهد في التيار الكهربائي ، والأخطاء التي حدثت أثناء تركيب غلاية الغاز.

يحاول بعض مالكي أجهزة الغاز حل المشكلات بأنفسهم ، ولكن من الأنسب الاتصال بالمتخصصين من مؤسسة الخدمة.

قواعد السلامة العامة

يولي مصنعو معدات تسخين الغاز اهتمامًا كبيرًا بسلامتها ، على الرغم من ذلك ، يمكن أن تكون المعدات من هذه الفئة مصدرًا للخطر.

لا تتعب إدارة الإطفاء بوزارة حالات الطوارئ من الحديث باستمرار عن الإجراءات الاحترازية ، وعلى وجه الخصوص ، من غير المقبول شراء معدات غلايات الغاز من الشركات التي ليس لديها الترخيص المناسب. يجب أن تحتوي العبوة على دليل أو دليل إرشادي

تركيب المعدات وتشغيلها يمكن أن يكون فقط موظفين في المنظمات ذات الصلة. يجب فحص هذه المعدات من أجل الحالة الفنية.كقاعدة عامة ، يتم ذلك مرة واحدة في السنة.

من غير المقبول تخزين العناصر في غرفة المرجل التي لا تتعلق بتشغيل أو صيانة المعدات المركبة. ومع ذلك ، يجب ألا يتجاوز الحد الأعلى لتسخين المبرد 90 درجة.

تدفق مائى - صرف

كيف تنظف المبادل الحراري لغلاية الغاز من المقياس بيديك؟ مع وجود كمية صغيرة من البلاك بالداخل ، يمكنك القيام بالغسيل اليدوي باستخدام محلول حامض الستريك.

مع وجود طبقة سميكة من المقياس ، ستكون هناك حاجة إلى وحدة شطف ، والتي ستوزع المنظف لعدة ساعات. لهذا الغرض ، يتناسب خزان سعة 10 لترات مع مضخة (يمكنك استخدام مضخة دوران من الدائرة). يتم توصيل خرطومين من المضخة بأنبوبين للمبادل الحراري.

هناك ثلاث طرق للتنظيف:

• ميكانيكي؛
• المواد الكيميائية؛
• هيدرودينامي.

في الحالة الأولى ، يمكن استخدام فرشاة ، مكشطة ، مكنسة كهربائية لإزالة البلاك. يتم نقع أجزاء المبادل الحراري مسبقًا في محاليل عوامل التنظيف.

أثناء المعالجة الكيميائية ، يُضخ محلول غسيل الحمض في النظام باستخدام معزز ويُدفع عبر مبادل حراري لعدة ساعات. تزيل المحاليل الحمضية رواسب الحديد والكربونات جيدًا. في نهاية التنظيف ، يتم تجفيف العامل وسكب عامل معادل.

الطريقة الهيدروديناميكية هي حقن الماء بالمواد الكاشطة في النظام تحت الضغط. وبالتالي ، يتم تنظيف الأسطح الداخلية ميكانيكيًا ، لكن كفاءة التنظيف أعلى من المعالجة اليدوية. يمكن إجراء التنظيف دون تفكيك النظام ، ولكنه مكلف للغاية. عند تنظيف نفسك ، تحتاج إلى مراقبة الضغط في الدوائر لتجنب تمزق المبادل الحراري.

الفروق الدقيقة في الاتصال والتحقق

قم بتوصيل المحول الكهروحراري بجهاز القياس باستخدام كابل تعويض. لتقليل خطأ القياس إلى أقصى حد ممكن ، فإن نوى هذا السلك مصنوعة من نفس مادة المستشعر نفسه.

تحقق من وظيفة المزدوجات الحرارية على النحو التالي:

• أحد طرفي الجهاز متصل بمقياس متعدد ؛
• يتم تسخين الطرف الآخر يدويًا باستخدام ولاعة أو موقد غاز.

للتحقق من أداء المزدوجات الحرارية - يتم توصيل أحد طرفي الجهاز بمقياس متعدد

إذا كان الجهاز في حالة جيدة ، يتضح ذلك من خلال وجود جهد في منطقة 50 مللي فولت.

العمل مع AOGV

يبدأ عندما يتم حظر إمداد الغاز - يتم إغلاق الصمام المقابل. وهذا مبدأ عام لمثل هذا العمل مع أي غلايات وأعمدة.

كيفية تنظيف موقد غلاية الغاز AOGV؟ بعد إيقاف الغاز ، يُزال هذا العنصر من موضعه. الموقد به فوهة

يتم فكه بعناية وتنظيفه بعناية بفرشاة. يتم تنظيف الموقد نفسه بالنفخ باستخدام مضخة خاصة

ثم يتم إرجاع الفوهة والموقد إلى مكانهما.

هذه معايير عامة. ويتم عرض التفاصيل على النموذجين التاليين.

أولا. AOGV 11.6-3. إنه جهاز موثوق وعملي.

ولكن بعد فترة تشغيلية معينة ، يتم تنظيفه جيدًا. تسير العملية على النحو التالي:

إزالة كتلة الموقد

للقيام بذلك ، يتم تدوير منصة نقالة الجهاز ، ويتم فصل ثلاثة أنابيب من وحدة التشغيل الآلي: الاتصال والغاز والمزدوجات الحرارية.
قم بفك الصواميل الموجودة على تركيبات آلية الأتمتة بعناية.
تتم إزالة حشية البارونيت الموجودة على أنبوب الغاز الرئيسي ودراسة حالتها. في حالة تلفها ، يجب استبدالها.
يتم إخراج البليت المخصص من خلال الأخدود ، وهو أقرب ما يكون إلى الأنابيب

إلى جانب ذلك ، يتم سحب الغلاف أيضًا. إصلاح الجزء السفلي من البليت ، وجهه نحوك وقم بإزالة الحاملات المتبقية (قطعتان) من الاشتباك.
تقع هذه العقدة بأكملها على الأرض.
يتم دراسة الحارق الرئيسي وتنظيفه. يتم فحص فوهة المشعل.
الفتيل والمزدوجة الحرارية مفكوكان.
يتم فصل الغلاف على شكل صندوق عن الموقد الدليلي.هذا يمهد الطريق إلى الفوهة. إذا كان من النحاس الأصفر وكان عليه طلاء ، فيمكن إزالته بورق الصنفرة الناعم.
تنظيف الفوهة. لهذا الغرض ، يتم استخدام سلك نحاسي رفيع وطريقة نفخ تحت ضغط قوي. يتم تنفيذ الإجراء الثاني بواسطة مضخة خاصة من الجانب حيث يتم توصيل الأنبوب إلى نقطة الإنطلاق.
نفس ورق الصنفرة ينظف بعناية منحنى أنبوب المزدوجة الحرارية.

بعد هذا العمل ، يتم تجميع كل التفاصيل في الخوارزمية العكسية. بلطف ، وتجنب التشوهات ، ارفع هذه الكتلة ككل. يجب أن يكون الموقد داخل الغلاف ، ويجب ألا يلمس المشعل والمزدوج الحراري شفة الغلاف.

من جانب الأنابيب ، يجب دفع المجموعة بأكملها نحو نفسها بميل طفيف إلى أسفل. يجب أن يرتفع الجانب الآخر من البليت.

ثم قم بإطعامه للأمام ووضعه بشكل متزامن على زوج من عمليات التعليق البعيدة. يجب أن تكون على حافة الغلاف. الخطاف القريب هو أخدود مقطوع. بعد أن يدخل هناك ، يدور البليت بالكامل في الاتجاه المعاكس لحركة عقارب الساعة. يجب وضع أنبوب الغاز فقط تحت الأنبوب الفرعي لوحدة الأتمتة.

بعد ذلك ، يتم اختبار مدى ملاءمة الحشيات ، وعودة جميع الأنابيب إلى أماكنها. مفتاح الربط يشد المكسرات على أنبوبين: الشاعل والغاز.

قبل إعادة تجميع أنبوب المزدوجة الحرارية ، يتم تنظيف مناطق التلامس الخاصة به بعناية ولكن بعناية. الجوز ضيق الإصبع.

المرحلة الأخيرة هي التحقق من إحكام جميع الوصلات من أجل التسرب المحتمل. في غيابهم ، يتم تشغيل المرجل. إذا كان ذلك متاحًا ، يتم تغطية هذه الأماكن بمادة مانعة للتسرب ، ويتم إحكام ربط الصواميل.

النموذج الثاني هو AOGV-23.2-1 جوكوفسكي.

يعمل مثل هذا:

1. يتم فك الجوز بحيث يمر أنبوب الغاز.
2. الزاوية ، الشاعل والمزدوجة الحرارية مفكوكة.
3. تمتد جميع الشعلات في المجموعة إلى الخارج ، وتتحرك إلى الجانب تجاه المستخدم. إذا كانت هناك صعوبة في حركتها ، فقم بفك الأزرار وفكها باستخدام الزردية. نظف جميع الطائرات والمكونات الأخرى.
4. تفكيك الموقد. للقيام بذلك ، يتم فك الأزرار 4 قطع على كلا الجانبين.
5. تتم إزالة الصفائح المشقوقة من أعلى الشعلات ، ثم الينابيع. يتم تنظيف كل التفاصيل بدقة.
6. اجمع كل العناصر بترتيب عكسي.

بعد إعادة التجميع ، يتم ترتيب اختبار الضيق ، ويتم دراسة مدى إحكام ربط الشعلات بالجسم.

نماذج أخرى

من الناحية العملية ، يتبع تنظيف الشعلات نفس المبادئ. الاختلافات في إزالتها وإعادة تجميعها.

يتم توفير الأمثلة التالية:

على سبيل المثال ، في جهاز حاجز Helios AOGV 4 ، تم تثبيت أتمتة Eurosvit 360 وشعلات من العلامات التجارية الأوروبية Bray و Polidoro.

تتم إزالة مجموعة من الشعلات باتباع مثال عملية زيتومير. تستخدم مضخة لتنظيف الفوهة وفرشاة صلبة لتنظيف الأسطح.

يبرز خط كونورد بشكل خاص.

خيارات الأتمتة هنا هي:

• AGU-T-M (روسيا) ،
• يوروسفيت (إيطاليا) ،
• هانيويل (الولايات المتحدة الأمريكية).

الأكثر شيوعًا هو الشكل الثاني:

يشتمل على موقد مقطعي ، وأنابيب Polidoro ، ومُشعل ، ومزدوجة حرارية ، وصمام غاز ، ومؤشر درجة الحرارة ، وأسلاك.

يوجد نظام مشابه في طراز Lemax Premium 12.5.

فقط الموقد هنا هو microtorch. من السهل جدًا إزالة الآلية عن طريق إزالة الغطاء العلوي وفك براغي التثبيت برفق.

تم العثور على نظائرها في نماذج سيبيريا.

تستخدم هنا المواقد البيئية "Vorgas".

ولا تتخلف شركة "بيريتا" عن الركب في هذا الصدد. تبرز هنا نماذجها Novella Maxima 108 N RAI و Mynute Boiler.

أتمتة "هانيويل" كما يلي:

لديها مبدأ مماثل للعمل مع نظام Eurosvit. الاختلافات في المواد لبعض المكونات.

غالبًا ما توجد في تعديلات الحائط ، على سبيل المثال ، في Baksi Fortech 24

كما أن لديها موقد صديق للبيئة لا يترك منتجات الاحتراق.

لا يقل شهرة عن جهاز Ariston ALTEAS X 24 FF NG.

تعمل العديد من طرز Daewoo أيضًا بأتمتة مماثلة. على سبيل المثال - DGB 200 MSC.

مهما كان الطراز والعلامة التجارية لديك ، اتبع التعليمات المقترحة بعناية لإزالة وإعادة تجميع مجموعة الموقد. قم بتنظيفه جيدًا باستخدام المنتجات المناسبة 1-2 مرات في السنة. خدمة الآلات الأخرى كذلك. وبعد ذلك ستعمل غلايتك بشكل صحيح لفترة طويلة.

أسباب وعواقب الانسداد

الطاقة المعتمدة تنقسم بدورها إلى:

• معالجة الغاز
• تركيبات كهربائية؛
• معدات الوقود الصلب والوقود السائل ؛
• نماذج مجتمعة.

يمكن إيقاف تشغيل الغلايات المتطايرة لعدد من الأسباب:

1. العواصف والطفرات في خطوط الكهرباء
2. نقص الكهرباء
3. فشل إعدادات المصنع.

غالبًا ما تستخدم في المنازل: AOGV ، غلاية Zhukovsky ، غاز "Hearth" ، Lemax ، Signal ، Conord.

فرن للعمل بأيديهم: الرسم ، مخطط العمل. قرأت هنا.

الربط بشبكة مياه المدينة: الوثائق والأسعار:

يمكن أن تعمل الميكانيكية بشكل متقطع بسبب تدفق الرياح التي تدخل المدخنة. بالإضافة إلى ذلك ، قد ينطفئ اللهب بسبب نقص الأكسجين.

يجب الانتباه إلى الغطاء (بالنسبة للطرز الأرخص ، لا يوجد دائمًا)

عندما تتلوث المدخنة ، تحتوي الأجهزة الحديثة على نظام تنبيه يخطرك بالمشكلات والحاجة إلى التنظيف.

كيفية التحقق منه

سلامة منزلك عبارة عن مستشعر حراري يعمل. تحتاج المزدوجة الحرارية إلى الفحص والتعديل عدة مرات في السنة. للقيام بذلك ، قم بدعوة معالج يقوم بإجراء تحليل آمن ودقيق للجهاز.

عند التحقق من قراءات المزدوجة الحرارية ، ضع في اعتبارك جودة القياس للجهاز نفسه عن طريق التحقق المنتظم من أدائه.

أسباب التشغيل غير الصحيح للمزدوجة الحرارية:

• تم إجراء لحام من قضيبين معدنيين بشكل غير صحيح ؛
• وجود ضوضاء كهربائية
• شممت رائحة غاز ، يوجد تسرب.
• الكهرباء الحرارية غير متجانسة.

لحل هذه المشكلات ، أثناء تثبيت الجهاز ، يجب عليك:

• اختر مزدوجًا حراريًا بسلك سميك وكبير ؛
• تجنب تقلبات درجات الحرارة
• منع توتر واهتزاز السلك المعدني ؛
• استخدام جهاز استشعار به انتشار درجة حرارة التشغيل.

تحتاج إلى التحقق من صحة المزدوجات الحرارية باتباع التعليمات خطوة بخطوة.

1. للمزدوجة الحرارية طرفان. عند الفحص ، يجب تسخين أحدهما بلهب من جهاز الإشعال ، والثاني - بمساعدة الجوز ، يتم تثبيته بخيط الصمام (الكهرومغناطيسي).
2. الخطوة التالية هي فصلها عن المرجل. ثم تحتاج إلى توفير لهب ثابت. لهذا الغرض ، يتم أيضًا استخدام موقد غاز. لكن الخبراء ينصحون باستخدام لهب الشمعة.
3. طرف الجهاز مغمور في اللهب ، يجب أن يكون على ارتفاع حوالي 1 سم فوق اللهب. هنا عليك أن تتذكر أن النار تسخن الجهاز إلى النصف تقريبًا ، لذلك من الأفضل إمساكه بالطرف.
4. بعد ذلك ، يتم استخدام جهاز اختبار يحدد الميليفولت. وهو متصل بجهة الاتصال الناتجة وجسم المزدوج الحراري نفسه.
5. إذا كانت المزدوجة الحرارية على ما يرام ، فبعد 30 ثانية من التسخين ، ستكون النتيجة من 17 إلى 25 مللي فولت. ولكن إذا كان هذا المؤشر لا يتجاوز الحد الأدنى ، فهذا يعني أنه معيب.

يمكنك معرفة كيفية استبدال المزدوج الحراري على موقد الغاز أدناه.

المزدوجة الحرارية لغلاية الغاز عبارة عن محول حراري كهربائي لأنظمة التحكم والمراقبة الأوتوماتيكية لمعدات الغاز. يعمل الجهاز كعنصر رئيسي في حماية التحكم في الغاز وهو مصمم لتوفير أفضل إغلاق لإمداد الغاز في حالة انطفاء اللهب.

طرق التنظيف

يتم التنظيف بطريقتين: ميكانيكي وكيميائي

التنظيف الميكانيكي

طريقة التنظيف غير كاملة وتنطوي على عمل ميكانيكي.يجب إزالة السخام بعناية حتى لا يتلف السطح الداخلي للغلاية والأجزاء ، مما قد يؤدي في المستقبل إلى تآكل المعدن. غالبًا ما تكون الأدوات التي تأتي مع المرجل عبارة عن فرش وفرش ومكشط. من الممكن أيضًا استخدام تنظيف الهواء ، عندما يتم توفير الهواء الدافئ تحت الضغط.

التنظيف الكيميائي

يوصى باستخدام منظفات الأجزاء في معدات الحماية الشخصية (PPE) ، وعادة ما تستخدم القفازات المطاطية ، لذلك سيكون من الممكن حماية الجلد من التفاعل مع المواد الضارة. لا تنظف المواد الكيميائية السخام فحسب ، بل تنظف المعدن أيضًا ، مما قد يؤدي لاحقًا إلى تدميره. تُستخدم هذه الطريقة بشكل أفضل في حالات التلوث الطفيف والمناطق الصغيرة من التلوث.

التنظيف الهيدروديناميكي

التنظيف الهيدروديناميكي أو كيفية تنظيف السخام من غلاية الديزل.

يتم استخدامه في الغلايات ذات سماكة صغيرة من التلوث ، وكذلك عندما تكون سرعة التنفيذ مطلوبة. تتكون معدات هذا الغسيل من:

• ضخ و
• حاويات بمياه ضغط عالي.

بفضل هذا التنظيف ، تتم إزالة السخام والسخام بسرعة كبيرة ، ولكن هذه الطريقة تنطبق فقط على المتخصصين ، ولا ينصح بها في المنزل.

تنظيف معزز

الإجراء الخاص بغسل المبادل الحراري بمعزز (باستخدام مثال تنظيف غلاية جوكوفسكي من السخام):

1. تحتاج أولاً إلى فصل الأنابيب عن نظام التدفئة.
2. بعد ذلك ، قم بتوصيل خرطوم معزز بواحد منهم لتزويد الكاشف.
3. نقوم بتوصيل الأنبوب الثاني بالطرف الثاني للخرطوم. من خلاله ، سيتم إزالة الكاشف المستهلك. وبالتالي ، يتم إغلاق النظام وسيدور الكاشف عبر الأنابيب.
4. بعد التنظيف ، يجب تصريف المحلول من الأنبوب.
5. اشطف المبادل الحراري نفسه بالماء الكافي.

الداعم - جهاز للتنظيف الكيميائي. بفضله ، يتم تداول الكواشف بشكل مستقل.

أثناء هذا التنظيف ، يوصى بتغيير الكاشف عدة مرات ، حيث يقلل القديم من خصائصه تدريجياً. غالبًا ما يتم تنفيذ هذه الطريقة من قبل المتخصصين.

طريقة فعالة لإزالة الترسبات الكلسية

لإجراء تنظيف بأعلى جودة للمعدات ، يمكنك استخدام جهاز حديث - معزز. سوف يحل بشكل فعال مشكلة كيفية طرد غلاية الغاز من الترسبات الكلسية.

ماذا يشمل المعزز:

• مضخة الدورة الدموية؛
• القدرة على تحميل الكواشف.
• جزء التسخين الكهربائي.

يعمل المعزز على النحو التالي:

• يتم تسخين الكاشف في حاوية خاصة (من أجل زيادة خصائص التنظيف) ؛
• تضخ مضخة الدورة الدموية الكاشف الساخن في الملف ؛
• المواد الكيميائية تنتشر من خلال المبادل الحراري وتنظف الجدران ؛
• يتم سكب الكاشف المستهلك مع الأوساخ.

يجب تنظيف المبادل الحراري بانتظام ، مرة واحدة على الأقل في السنة. ومع ذلك ، يمكن تكرار هذا الإجراء في كثير من الأحيان إذا كانت جودة المبرد منخفضة جدًا. إذا تم سكب الماء العادي من مصدر المياه في النظام ، فمن السهل جدًا تحديد ذلك: اتبع مدى سرعة تشكيل الأشكال على الغلاية. يعاني الماء العسر من هذا النقص.

كيفية تنظيف غلاية AOGV

في هذه العملية ، سوف تحتاج إلى فرشاة زجاجة بلاستيكية عادية. يمكن شراؤه من متجر لاجهزة الكمبيوتر ، فهو رائع لتنظيف القنوات العمودية. اربطه بشريط كهربائي بعصا خشبية حتى تتمكن من المرور بسهولة عبر القنوات بطول ارتفاعها بالكامل. حتى لا تتكاثر الأوساخ الزائدة في غرفة الغلاية ، خذ كل ما يمكن نقله إلى الفناء لتنظيفه.

1. ابدأ التنظيف من المستوى العلوي للمبادل الحراري ، ونظف واكنس كل السخام.
2. ثم يأتي دور تنظيف القنوات. سوف يتحرك السخام بعيدًا عن الجدران بسهولة تامة إذا لم يكن لديه وقت للتصلب ، وإلا فسيتعين بذل بعض الجهد.
3. بعد الانتهاء من عملية تنظيف الغلاية نفسها ، انتقل إلى المكونات والأجزاء التي تم إزالتها.نظف الغطاء العلوي للمبادل الحراري. بعد ذلك ، قم بإزالة رواسب السخام الموجودة على الغطاء العلوي للغلاية نفسها ومن الغطاء.
4. أخيرًا ، قم بإزالة السخام الذي يهاجم من الأعلى من كتلة الموقد بفرشاة ، فإن الموقد نفسه نظيف بالفعل.

قم بتنظيف الأنبوب برفق على الفور باستخدام ورق صنفرة ناعم. هذا يكمل عملية تنظيف الغلاية وأجزائها. انتقل إلى إعادة تجميع غلاية AOGV.
