ملامح تركيب مجمع للأرضية العازلة للحرارة

عملية التثبيت

من أجل إجراء التثبيت ، يجب عليك أولاً تحضير جميع المكونات. على سبيل المثال ، يتم تسليم أنظمة التجميع VALTEC غير مجمعة. للبدء ، تحتاج إلى:

• قم بإزالة أحد كتائف تركيب الجهاز باستخدام مفك البراغي.
• قم بتركيب صمامات العزل.
• برغي فتحات التهوية الأوتوماتيكية عليها.
• فيما يلي صمامات الصرف.
• بعد وضع القوابس وإعادة قوس التركيب إلى مكانه.

تعليمات التثبيت الخاصة بـ "افعلها بنفسك" للمجمع ليست صعبة بشكل خاص:

• بادئ ذي بدء ، يتم اختيار المكان بحيث يكون طول جميع دوائر التسخين متماثلًا تقريبًا.
• بعد ذلك ، يجب عليك تثبيت الجهاز على الحائط بحيث يمكن تركيب خزانة المجمع للتدفئة تحت الأرضية بمضخة سائلة بسهولة ، ويتم تنفيذ جميع التعديلات بسرعة وسهولة. عادة ما يكون هذا الصندوق لا يزيد حجمه عن 1x1 متر وسمكه 12 سم.
• بعد التثبيت ، يتم توصيل جميع الأنابيب وتجميع الخزانة.

نصائح وخدع

قبل أن تشتري مجمعًا ، احسب الطول المطلوب للأنابيب وموضعها. سيكون من الأفضل وضع اثنين من 6 بدلاً من واحد لـ 12 متر تدفق ، مما سيساعد في معادلة الضغط ودرجة الحرارة في المناطق النائية جدًا. يجب أن يوفر مخطط تركيب المجمع موقعه على مستوى أعلى من الأرضية الدافئة أو دائرة التسخين حتى يتم إزالة الهواء من الأنابيب بشكل صحيح في الوضع التلقائي.

https://youtube.com/watch؟v=JuPDaHfrBL0

الصانع	التكلفة حسب عدد عدادات التدفق ، روبل
	2	3	4	5	6
أوفينتروب	4 100	5 150	6 100	7 000	8 100
واتس	3 550	4 650	5 700	6 750	7 800
كرمي	3 500	4 400	5 500	6 450	7 500
rehau	8 200	9 350	10 700	12 150	13 550
فالتيك	—	6 600	7 950	9 300	10 700

الصانع	السعر
	7	8	9	10	11	12
أوفينتروب	9 250	10 200	11 300	12 250	13 400	14 400
واتس	9 000	9 950	11 000	12 050	13 100	14 250
كرمي	8 550	9 600	10 700	11 750	12 700	13 850
rehau	15 250	16 900	18 350	19 800	21 450	22 550
فالتيك	12 400	13 850	15 250	17 200	18 050	19 450

استنادًا إلى البيانات الواردة في الجدول ، يمكننا أن نستنتج أن تكلفة مجمع Kermi لنظام التدفئة تحت الأرضية هي واحدة من أكثر الأسعار بأسعار معقولة اليوم ، على الرغم من حقيقة أن هذا منتج عالي الجودة من شركة ألمانية مصنوع من الفولاذ المقاوم للصدأ.

فئة الأسعار الباهظة تمثلها شركة Valtec الروسية الإيطالية الشابة وشركة "الديناصور" الألمانية "Rehau". الأولى ، التي ظهرت في عام 2002 ، تمكنت بالفعل من إثراء مجموعتها بالأجهزة المصنوعة من النحاس والصلب والخزائن المتعددة. والثاني ، بنفس النطاق ، لديه أكثر من 60 عامًا من الخبرة وراءه. هذا هو السبب في أن مجمعات Rehau لأنظمة التدفئة الأرضية المزودة بمقاييس التدفق تحتل أعلى فئة سعرية في الجدول ، لأنه ، مع ثقة المتخصصين ، فإن فرص الفشل ضئيلة.

مبدأ تشغيل المجمع

مشعب التسخين عبارة عن مشط معدني يتم تثبيت الخيوط عليه. أنها توفر اتصال بين الموزع وأجهزة التدفئة. يمكن تركيب المجمع بأحجام مختلفة ، كما يمكن تمديده إذا لزم الأمر.

أمشاط معدنية مجهزة بصمامات الإغلاق. يوزع وينظم إمداد الحرارة لجميع دوائر نظام التدفئة. عند مخرج مشعب التسخين ، يمكن تركيب نوعين من الصنابير:

• تعديل. يقومون بجرعة إمداد المبرد ؛
• يقطع؛ إنها تسمح لك بإيقاف تشغيل مصدر الماء الساخن تمامًا من الدائرة.

جهاز تجميع التدفئة. انقر على الصورة للتكبير.

بالإضافة إلى الصنابير ، فإن المجمع مجهز بمخرج هواء وصمامات تصريف. من المعتاد أيضًا وضع عدادات الحرارة هنا.

من الأفضل دمج العديد من مجمعات نظام التدفئة في وحدة واحدة. يستخدم أحد الأمشاط لتزويد الماء الساخن والآخر على خط الإرجاع. يتطلب كل مشعب مجموعة التركيبات الخاصة به.

تتطلب المباني الشاهقة الخاصة نهجًا مختلفًا. يتم تركيب مشعب توزيع تدفئة منفصل لدائرة التسخين لكل طابق. بفضل التشغيل المستقل للدائرة ، من الممكن ضبط نظام درجة الحرارة الأمثل في كل طابق.وبالتالي ، من الممكن تقليل التكاليف بشكل كبير. لن يكون إيقاف التدفئة في أحد الطوابق مشكلة ، بينما الحفاظ على الحرارة ممكن فقط في غرف معينة. ليس فقط المشعات ، ولكن أيضًا نظام الأرضية الدافئة يمكن توصيله من خلال نظام توزيع المجمع.

ستكون النقطة الرئيسية في تنظيم نظام التدفئة هذا هي تزويد كل بطارية بأنابيب فردية مع سائل تبريد. يصاحب تركيب جامع في المنزل تكاليف مالية باهظة. ومع ذلك ، في وقت لاحق سوف يؤتي ثماره أثناء تشغيل نظام التدفئة. بالإضافة إلى ذلك ، سيكون من الممكن إجراء إصلاح سريع لأي مشعاع أو دائرة كهربائية. يكفي إيقاف تشغيل صنابير الفرع المقابل ويمكنك خدمة مجموعة كاملة من الأجهزة.

أجزاء خزانة المنوع

تشتمل خزانة المجمع للأرضية المُسخنة بالماء على مكونين رئيسيين:

• وحدة الضخ والخلط
• كتلة جامع.

وحدة الضخ والخلط

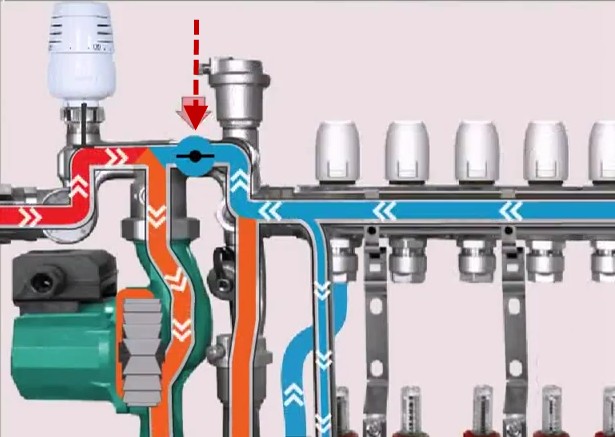

في وحدة الضخ والخلط ، يتم خلط الماء الساخن الذي يدخل إلى نظام الأرضية المسخنة بالماء مع الماء المبرد الذي مر بالفعل عبر خط أنابيب النظام. يحدث الخلط بسبب دفاعات المضخة.

توفر المضخة الماء الدافئ المختلط لأنابيب النظام. الماء ، الذي يمر عبر خط الأنابيب ، ينبعث الحرارة إلى الغرفة ، ثم يتم تبريده ، ويعود إلى وحدة الضخ والخلط في الخزانة المتشعبة.

يتم إجراء الضبط اليدوي للطاقة الحرارية بواسطة صمام موازنة. ينظم صمام الموازنة تدفق الماء المبرد في النظام. لتدفئة غرفة صغيرة ، يفتح صمام التوازن ، ويغلق في غرفة كبيرة.

يتم تنظيم درجة الحرارة في النظام بواسطة رأس حراري ، ويتحكم مستشعر درجة الحرارة في درجة الحرارة. يفتح الرأس الحراري أو يغلق الصمام الموجود على خط إمداد الماء الساخن.

عندما ينقطع إمداد المياه ، يفتح الصمام الجانبي ويدور الماء عبر الممر الجانبي الحر.

في تجميع خزانة المجمع البسيط ، يتم التحكم في درجة حرارة الأرضية يدويًا. للتنظيم التلقائي ، يتم استخدام المحركات المؤازرة مع منظمات الحرارة في الغرفة. يستقبل المحرك المؤازر إشارات من مستشعر درجة الحرارة ويغلق أو يفتح تلقائيًا صمام العودة المتشعب ، ويتم تنظيم الحركة عبر خط الأنابيب الأرضي.

كتلة المجمع في الخزانة المتشعبة مسؤولة عن تنظيم الماء الداخل إلى خط أنابيب النظام والمياه العائدة من خط الأنابيب.

كتلة مشعب

يتم تجميع الكتلة المتشعبة من صفين من الممرات الجانبية. ينظم صف واحد من التجاوزات تدفق الماء الدافئ ، بينما ينظم الصف الثاني تدفق الماء المبرد. الصف الأول يسمى الصف المباشر لهواة الجمع ، والثاني هو صف المجمعات العكسية.

الخصائص التقنية للخزانة المتشعبة لتسخين أرضية المياه

خصائص وحدة الضخ والخلط

• أقصى ضغط عمل: 10 بار ؛
• أقصى درجة حرارة للمياه: 90 درجة مئوية ؛
• نطاق درجة حرارة العمل: 20-60 درجة مئوية ؛

خصائص الكتلة المتشعبة

• أقطار الأنابيب: 1 بوصة (بوصة) أو بوصة وربع ؛
• عدد المدخلات / المخرجات من 3 إلى 12 ؛
• ضغط العمل 10 بار ؛
• درجة حرارة الماء القصوى 120 درجة مئوية.
