مبدأ المرجل بوبوف للعمل

تصميم المرجل الغازي بوبوف

يتم تقديم تصميم الجهاز على شكل غرفتين: سفلي (انحلال حراري) ، علوي (غرفة احتراق للانحلال الحراري)

غازات).

يتكون الحارق اللاحق من قسمين يفصل بينهما قسم أفقي. المرجل مجهز بثلاث منظمات:

1. أنابيب صغيرة من المؤكسدات والتي تقع تحت الباب. هم مسؤولون عن ضبط قوة الوحدة. تتم هذه العملية عن طريق تغيير إمداد الأكسجين إلى غرفة الانحلال الحراري.
2. العلوي: يقع على الفوهة العلوية لمولد الحرارة
   . تتمثل الوظيفة الرئيسية للبوابة في أنه من خلال تغيير معدل إزالة غازات المداخن ، فإنها تنظم تشغيل المرجل.
3. المخمد الموجود في منتصف الجزء الأمامي للوحدة لا يسمح بدخول الدخان إلى الغرفة.

يوجد فوق غرفة الاحتراق كتلة يدخل فيها الهواء الثانوي ، وهو أمر ضروري للاحتراق اللاحق للانحلال الحراري. تحتوي الوحدة على دوامات توزع الهواء الدافئ بالتساوي في جميع أنحاء الغرفة.

جهاز غلاية بوبوف لتوليد الغاز

عندما تتحرك غازات المداخن نحو المخرج ، يحدث تبادل الحرارة.
مع المبرد
. بفضل هذه العملية ، يتم تقليل درجة حرارة منتجات الاحتراق إلى 140 درجة مئوية.

من أجل تقليل مقدار فقد الحرارة ، فإن تصميم غلاية الانحلال الحراري به غطاء مائي
والعزل الحراري الخارجي
طبقة.

كما تعلم ، لتشغيل المرجل ، يتم توفير المسودة اللازمة بفضل المدخنة. عادةً ما يكون طول الأنبوب من 7 أمتار ، بينما يجب ألا يزيد طول المقطع الأفقي عن متر واحد ، ويجب أن يكون الجزء العلوي أعلى بمقدار 300 مم من قمة السقف (أو أكثر). وبالتالي ، لن يدخل الدخان الغرفة. من أجل الوصول المجاني إلى المدخنة للتنظيف ، يتم توفير باب في التصميم.

إذا كان خزان تخزين المياه متصلاً بالنظام ، فإن الخبراء يوصون بتثبيته.

يمكن استخدام أي نوع من أنواع الوقود الصلب ، بما في ذلك ، كناقل للطاقة لمرجل الانحلال الحراري. المهم أن رطوبتها لا تزيد عن 65٪.

غلاية Popov عبارة عن معدات حديثة ومنتجة ، على أساسها يمكنك بناء نظام تسخين كامل للهواء أو الماء. أثناء تشغيل الغلاية ، يخضع الوقود الصلب المحمل لعدد من العمليات الكيميائية الحرارية ، ويتحلل إلى أجزاء صلبة وغازية. بعد ذلك ، يتم حرق الغازات أيضًا ، مما يجعل استهلاك الوقود أكثر كفاءة قدر الإمكان.

غلاية Popov مثالية لتدفئة الغرف ذات الأغراض والأبعاد المختلفة. تقريبًا أي وقود صلب مناسب لصندوق الاحتراق. إذا لزم الأمر ، يمكن استخدام هذا المرجل كوحدة للتخلص من النفايات. يتوفر الكثير من المخططات التفصيلية والتعليمات الواضحة مجانًا ، والتي يتم من خلالها تجميع وحدة التسخين المعنية يدويًا.

يعتمد تشغيل المرجل المعني على مبدأ الانحلال الحراري. في حجرة الفرن بالوحدة ، يتم تهيئة الظروف لتقليل وصول الهواء. نتيجة لذلك ، لا يحترق الوقود ، ولكن يتصاعد ببطء. بالتوازي مع هذا ، يتم تكوين مكونات غازية مختلفة قابلة للاحتراق ذات قيمة حرارية عالية جدًا.

يتحلل الوقود المحمل عند حوالي 200-350 درجة. يتم توجيه الغازات الناتجة إلى حجرة الاحتراق اللاحق. يوجد بالفعل ما يكفي من الهواء في هذه الغرفة ، مما يسمح للغازات بالاحتراق تمامًا وإطلاق الكثير من الحرارة. يتم تغذية المبرد بالطاقة الحرارية الناتجة.

لن يكون من الضروري تجهيز غرفة المرجل القائمة على غلاية Popov محلية الصنع بشفاطات الدخان ، لأن. ستتم إزالة منتجات الاحتراق بشكل كافٍ عن طريق مدخنة.الجهاز المعني مجهز بنظام تحكم ميكانيكي في سائل التبريد ، مما يجعل الوحدة مستقلة عن مصدر الطاقة.

تتميز غلاية بوبوف بالدقة العالية - يمكن ضبط درجة الحرارة بدقة تصل إلى نصف درجة. يكفي وضع الوقود 1-2 مرات في اليوم. التردد المحدد يعتمد بشكل أساسي على حجم غرفة التحميل.

غازات مداخن العادم خالية من القطران والكربون ، مما يجعل من الممكن تجميع المدخنة من الأنابيب ذات الجدران الداخلية الملساء. السخام عليها لا تزال لا تتراكم. تتيح لك ميزات التصميم تنظيف الوحدة دون أي صعوبة. إذا لزم الأمر ، يتم فصل المدخنة عن الجزء الرئيسي من النظام ويتم تنظيف جميع الوحدات بطريقة مريحة.

يمكن تنظيف غلاية Popov من الرماد دون إيقاف تشغيلها. في نفس الوقت ليس من الضروري إزالة كل الرماد. يجب أن تبقى طبقة من الرماد بالقرب من الأنابيب الكبيرة ، بسمك من 1-5 سم ، وستعمل كمحفز للعمليات الكيميائية الحرارية التي تحدث في الغلاية.

ميزات تصميم المرجل

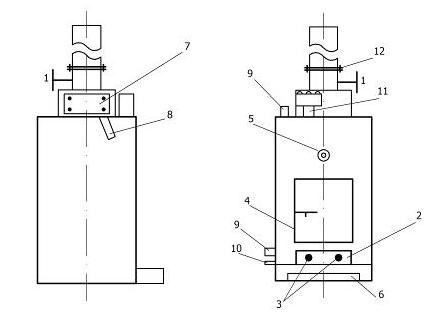

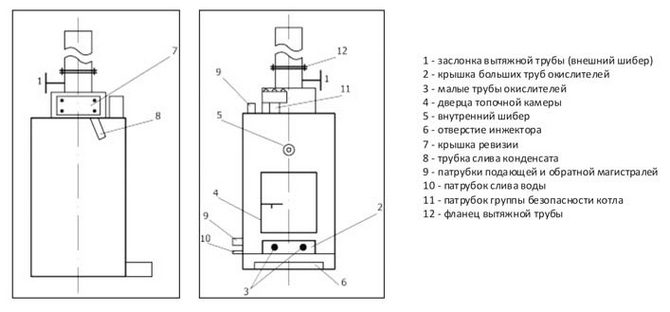

1 - مخمد ماسورة العادم (بوابة خارجية) 2 - غطاء أنابيب مؤكسدة كبيرة 3 - أنابيب مؤكسدة صغيرة 4 - باب غرفة الاحتراق 5 - بوابة داخلية 6 - فتحة حاقن 7 - غطاء مراجعة 8 - أنبوب تصريف التكثيف 9 - أنابيب الإمداد والعودة 10 - أنبوب تصريف المياه 11 - غلاية أنابيب مجموعة الأمان 12 - شفة ماسورة العادم

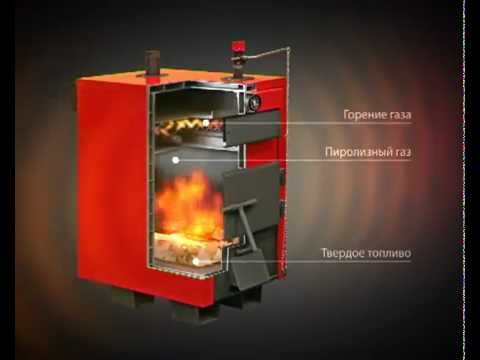

يتم تجميع الوحدة نفسها من غرفتين رئيسيتين. تتم عملية الانحلال الحراري في الغرفة السفلية ، ويتم حرق غازات الانحلال الحراري الناتجة في المقصورة المثبتة في الأعلى. بالإضافة إلى ذلك ، يتم تقسيم القسم العلوي إلى قسمين باستخدام قسم أفقي.

الغلاية مزودة بمنظمين مقدارها ثلاث قطع وهي:

• أنابيب صغيرة. يتم تثبيت هذه العناصر أسفل باب المرجل. هذه الأنابيب المؤكسدة ضرورية لتغيير قوة وحدة التسخين عن طريق تغيير حجم الهواء المزود ؛
• المنزلق العلوي. يتم وضع هذا العنصر على أنبوب فرعي علوي لتوليد الحرارة. يسمح لك بضبط الخصائص الرئيسية للغلاية عن طريق تغيير سرعة إزالة الدخان ؛
• المنزلق المركزي. مثبتة في مقدمة الوحدة. بفضل هذا الجهاز ، سيتم منع الدخان في غرفة المرجل.

يتم تثبيت كتلة فوق حجرة احتراق الوقود ، والتي من خلالها يدخل الهواء الثانوي إلى الحجرة ، وهو أمر ضروري للاحتراق اللاحق لغازات الانحلال الحراري. يتضمن تصميم هذه الوحدة دوامات ، وبفضلها يتم ضمان التوزيع الأكثر تناسقًا للهواء الساخن في جميع أنحاء مساحة الغرفة.

تتحرك غازات المداخن باتجاه الخروج من الغرفة. في هذه المرحلة ، هناك تحويل مكثف جدًا لدرجة الحرارة لصالح المبرد المستخدم. نتيجة لذلك ، تبرد منتجات الاحتراق إلى حوالي 140 درجة.

غلاية بوبوف

الطول الموصى به لأنبوب المداخن لغلاية بوبوف هو 700 سم ، وعند استخدام أنبوب أقصر ، سيلاحظ حدوث تدهور في السحب. حاول ألا يزيد طول المقطع الأفقي للمدخنة عن 100 سم ، ويجب عزل جزء "الشارع" من الأنبوب. في الجزء السفلي من المدخنة ، قم بعمل ثقب بباب. من خلالها ، يمكنك تنظيف الهيكل بسهولة عندما يصبح مسدودًا.

إذا رغبت في ذلك ، يمكن توصيل خزان تخزين المياه بالغلاية. في هذه الحالة ، يوصى بتركيب صمام ثلاثي الاتجاه. بفضله ، سيتمكن المبرد من المرور في دائرة أصغر عبر الخزان ، مما يؤدي إلى زيادة درجة حرارة الماء عند مدخل العودة إلى الوحدة. سيساعد هذا على زيادة عمر غلاية Popov.

معروض للبيع تعديلات على الغلايات المجهزة بشعلات غاز يمكنك من خلالها ضبط تشغيل الوحدة باستخدام الغاز المسال أو الغاز الرئيسي. ومع ذلك ، فمن الأفضل رفض التجميع الذاتي لتعديل الغاز للغلاية ، لأنه.هذه وظيفة مسؤولة للغاية وتتطلب مؤهلات عالية. أدنى خطأ يمكن أن يؤدي إلى مواقف تهدد الحياة.

مبدأ تشغيل الفرن بوبوف ومزايا واضحة

بديل للأجهزة المماثلة هو غلاية Popov التي تعمل بالوقود الصلب ، والتي تعتمد على استخدام تأثير الانحلال الحراري. ماذا يعني هذا؟ تم تصميم غرفة الاحتراق في هذا الجهاز بشكل محكم الإغلاق ، أي أن وصول الأكسجين إليها محدود للغاية. لا يخفى على أحد أن الأكسجين ضروري لعملية احتراق كاملة ، وإلا فلن يحدث ببساطة.

بناءً على هذا العامل ، لا يزال يتم توفير الحد الأدنى من دخول الهواء إلى غرفة الاحتراق. ومع ذلك ، فإن مقدارها ضئيل للغاية بحيث لا يحدث احتراق كامل. بدلاً من ذلك ، هناك إجراء للاحتراق البطيء للوقود الصلب. نقل الحرارة في هذه الحالة له معدلات أقل بكثير من الاحتراق الكامل للمواد. ولكن نظرًا لتصميمه ، فإن هذا الاختلاف يكاد يكون غير محسوس.

يحتوي موقد بوبوف على سر واحد مضمن في تصميمه. يتكون من إعادة احتراق غازات العادم. ماذا يعني هذا؟ أثناء التحلل البطيء للخشب ، وهو عنصر الوقود الرئيسي المستخدم في هذا الموقد ، يتم إطلاق كمية كبيرة من الدخان ، والذي يحتوي على بعض الوقود غير المستخدم. هو الذي يتم إعادة توجيهه إلى المقصورة التالية ، حيث يتم إعادة استخدامه.

نتيجة لهذه العملية ، يتم حرقها جزئيًا وزيادة نقل الحرارة للجهاز بأكمله. يتم تفريغ بقايا الوقود المزدوج المعالجة في الخارج من خلال المدخنة. في النهاية ، يوفر فرن Popov أداءً ممتازًا مع استهلاك صغير نسبيًا للوقود الصلب. كل هذه العوامل تجعل من الممكن تمييز وبناء مزايا هذا الجهاز على الأجهزة المماثلة الأخرى. إنها تبدو هكذا وتميز بأفضل طريقة ممكنة صفات هذا الفرن:

جعلت الصفات المذكورة أعلاه فرن Popov أحد أكثر أجهزة الوقود الصلب وظيفية الموجودة اليوم. تسمح لنا خصائص نقل الحرارة والاستهلاك المنخفض نسبيًا للخشب بالتحدث عن الصفات المثلى لهذا الجهاز.

خدمة

صيانة غلاية Popov ليست عملية معقدة. عندما تعمل على مادة الوقود الصلب ، لا تكون هناك حاجة إلى عادم الدخان والأجهزة الأخرى. الشيء الرئيسي هو بناء المدخنة المناسبة.

الجهاز لا يحتاج الى طاقة كهربائية. يتم التحكم في درجة الحرارة ميكانيكيا ، بدقة كبيرة.

يضاف الوقود 1-2 مرات في 24 ساعة. كل تعبئة لاحقة للوقود تحافظ على درجة الحرارة المحددة بثبات. هذا مناسب لمؤسسة كبيرة ، حيث لا يحتاج الموقد إلى إضافة مواد خام كل ساعة للحفاظ على درجة حرارة ثابتة. ليست هناك حاجة لتنظيف الرماد كل بضعة أيام ، فالأنبوب غير مسدود وغير معرض للتلف الحراري. لإيقاف تشغيل الغلاية ، لا حاجة للرمل في الصندوق ، طرق متطورة ، بل فقط نظام لضبط الجهاز.

التسخين بغلاية Popov مستمر ، بغض النظر عن حجم التركيب. واستخدام وحدات التسخين بالتحلل الحراري قريب من التدفئة المركزية المريحة.

يجب ألا تزيد رطوبة المواد الصلبة للتدفئة عن 65٪. ينطبق هذا على أي نوع: وقود الفحم والجفت. هناك أيضًا أجهزة بها مواقد غاز تعمل على خطوط الغاز أو على غاز مخفض (الميثان والبروبان). يمكن تدفئة الغرف التي تبلغ مساحتها 200-2000 متر مكعب. م تم إجراء الاختبار أيضًا بواسطة وحدات بقوة 500 كيلو واط. يمكن استخدامها في المستقبل أيضًا في مبنى سكني لا يوجد فيه غاز.

هذا النوع من التدفئة اقتصادي للغاية ومريح وآمن. لا داعي للصيانة المتكررة للجهاز ، والتنظيف ، وشراء خامات باهظة الثمن وبكميات كبيرة.يمكنك تسخين غرفة ليس فقط بالخشب والفحم ، ولكن أيضًا بالورق والعصي والنفايات العشبية ، والشيء الرئيسي هو الخيال. مع ميزانية عائلية صغيرة لا يستطيع جهاز الديزل تحملها ، فإن غلاية الانحلال الحراري بالغاز والوقود الصلب ستؤدي جميع وظائفها المقصودة ليس أسوأ من نظيراتها.

ما الذي يمكن أن يكون أفضل مما صنع بيديك؟ يحلم أي صاحب قطعة أرض شخصية بموقد متعدد الوظائف ، ولكن غالبًا ما لا تتناسب الخيارات الموجودة على أرفف المتاجر من حيث الوظيفة أو فئة السعر ، لذا فإن السبيل الوحيد للخروج هو صنع موقد بيديك. غلاية Popov هي وحدة تدفئة حديثة ، على أساسها يمكن التسخين وتوصيل الماء الساخن والتخلص من النفايات. مبدأ تشغيل الوحدة بسيط للغاية ، لذلك من السهل القيام بذلك بنفسك.

مبدأ العملية ، الفروق الدقيقة في الإعداد

على عكس نماذج الوقود الصلب القياسية ، تحتاج إلى معرفة كيفية تسخين غلاية Popov بشكل صحيح. يوصى باستخدام الوقود السائب - نشارة الخشب ونشارة الخشب. تخلق كتلتها الضغط المطلوب على منطقة الانحلال الحراري ، والكثافة لا تسمح للغاز بالارتفاع.

1. تحميل الوقود ، والتحقق من إحكام الغطاء العلوي.
2. اشتعال جذوع الأشجار ، المخمد السفلي مفتوح إلى أقصى حد.
3. بعد تشكيل اللهب ، يكون وصول الهواء إلى حجرة الوقود محدودًا.
4. أثناء احتراق غازات الانحلال الحراري ، يتم التحكم في درجة حرارة الماء في المبادل الحراري.

في المرحلة الأولى ، من المهم ضمان الجر الجيد. يجب أن تكون البوابة العلوية مفتوحة بالكامل.

بعد 20-30 دقيقة من التشغيل ، يمكن إغلاقها جزئياً. في حالة دخول منتجات الاحتراق إلى غرفة الغلاية ، يتم فتح البوابة مرة أخرى.

ميزات التصميم وخصائصه

جوهر الانحلال الحراري هو تحلل المواد العضوية أثناء الاحتراق ، مع الحد الأدنى من الوصول إلى الأكسجين. نتيجة لذلك ، تتشكل غازات قابلة للاحتراق متطايرة ذات قيمة حرارية عالية - الهيدروجين وأول أكسيد الكربون والإيثيلين والميثانول. هم أيضا المصدر الرئيسي للحرارة.

يتضمن التصميم الأساسي لمرجل Popov العناصر التالية:

• غرفة الوقود الموجودة في المقدمة. يتم التحميل من خلال الفتحة العلوية ، والاشتعال - من خلال باب جانبي صغير. من الممكن زيادة حجم الوقود عن طريق تركيب وحدة إضافية.
• غرفة الاحتراق. لها شكل L ، يقع مدخلها أسفل حجرة الوقود ، خلف الشبكة. تقع منطقة الاحتراق الرئيسية في الجزء الخلفي من الهيكل.
• مخمد ينظم حجم تدفق الهواء. وهو متصل بثرموستات ميكانيكي.
• مبادل حراري. لها شكل حلزوني يقع في الخلف.
• أنبوب لتوصيل المدخنة.

غلاية بوبوف في السياق ليست صعبة. تصميمها مشابه لنماذج "الألغام" التقليدية. حلول مبتكرة - إمكانية زيادة غرفة الوقود ، مبادل حراري حلزوني. في بعض الطرز ، يمكن توصيل خزان تدفئة غير مباشر.

للتحكم في عملية الاحتراق ، يتم توفير المكونات التالية في التصميم:

• مواسير المؤكسدات. مطلوب للتحكم في تدفق الهواء إلى الحارق اللاحق. يحدث التعديل عن طريق تغيير موضع السديلة السفلية.
• البوابة العلوية. يحد من إزالة غازات أول أكسيد الكربون من خلال المدخنة.
• كاتمات الصوت. مصممة لصيانة المعدات ، ومنع دخول منتجات الاحتراق إلى الغرفة.

هذه هي الميزات الرئيسية التي تتمتع بها غلاية الوقود الصلب في Popov. معلومات إضافية - منطقة احتراق الغاز مصنوعة من الفولاذ المقاوم للحرارة بسمك 10 مم. يؤثر هذا على التكلفة بالزيادة ، ولكنه يزيد بشكل كبير من موارد الطاقة للمعدات.

افعل ذلك بنفسك دليل تجميع غلاية Popov

نشارة الخشب المضغوط

يتم تنفيذ تجميع المرجل بأيديهم في بضع خطوات بسيطة. ومع ذلك ، تحتاج أولاً إلى فهم دقيق لتشغيل الجهاز ، فسيكون تجميعه أسهل بكثير.

يتم وضع المواد الخام في الفرن في عدة طبقات ، يتم ضغط كل منها بعناية.كلما زادت كثافة المواد الخام ، زادت كفاءة الوحدة. حتى الموقد العادي سوف يسخن بشكل أكثر كفاءة إذا تم تحميله بحطب جاف بعناية ، ناهيك عن غلاية الانحلال الحراري لبوبوف.

يشبه أبسط نسخة من هذا المرجل من نواح كثيرة موقد وعاء وعاء عادي. ومع ذلك ، فإن الوحدة محلية الصنع المعنية ، على عكس موقد وعاء الطعام ، يمكن أن تعمل على شحنة واحدة من الوقود لمدة نصف يوم ، أو حتى يوم كامل! تعتمد مدة التشغيل على حجم غرفة التحميل وخصائص الوقود المستخدم. إذا رغبت في ذلك ، يمكن استخدام هذا المرجل ليس فقط لتدفئة المنزل ، ولكن أيضًا لتدخين منتجات اللحوم المختلفة.

طقم تجميع غلاية بوبوف

1. خزان الوقود.
2. صفائح الفولاذ. ستحتاج إلى صفائح بسمك 2-3 مم و4-5 مم.
3. جهاز لحام.
4. البلغارية.
5. مواسير مستطيلة 6x4 سم.
6. مواسير دائرية بقطر 4 و 5 سم.
7. ملاط الاسمنت.
8. طوب.

المرحلة الأولى

اصنع اسطوانتين من صفائح الفولاذ. يجب أن يكون قطر أسطوانة واحدة أكبر قليلاً من الأخرى. أدخل الأسطوانة الأصغر في الأكبر ، وقم بإرفاق الغطاء في الأعلى. يمكن أيضًا تصنيعها بشكل مستقل عن ألواح الصلب. لحام القاع تحتها. يجب أن يكون سمك الغطاء والقاع ضعف سمك جدران الخزان. الاسطوانات ملحومة من الصلب بسمك 2-3 مم ، ولصنع الغطاء والقاع ، استخدم فولاذ 4-5 مم.

المرحلة الثانية

تحضير الأنابيب. يجب أن تكون المنتجات بهذا الحجم بحيث يمكن إدخالها عادةً في بعضها البعض - وهذا سيسهل عليك تجميع غلاية Popov. يتم تثبيت الأنابيب المستطيلة عموديًا ، ويتم لحام الأنابيب المستديرة في المرجل أفقيًا.

في المجموع ، سيتم توصيل أنبوبين بالغلاية. من خلال واحد ، سيتم إزالة الماء الساخن ، من خلال الثانية - سيتم توفير السائل البارد. لتركيب الأنابيب ، قم أولاً بإعداد فتحات بقطر 0.5 سم في جدران المرجل.

المرحلة الرابعة

افحص جسم الغلاية بحثًا عن أي تسريبات

من المهم ألا يسمح التثبيت بدخول الدخان والماء. الفحص بسيط للغاية - ما عليك سوى صب الماء في الأنابيب ومراقبة حالة النظام

إذا تم العثور على تسريبات ، قم بإغلاق الفتحات باللحام.

المرحلة الخامسة

قم بتثبيت الهيكل المجمع في الإطار. تم وضع الإطار من الطوب. للبناء ، استخدم ملاط ​​الأسمنت. إذا كان ذلك ممكنًا ، يوصى بعمل هذا الإطار مقدمًا ، لكن هذا ليس بالغ الأهمية.

تحميل الوقود في غلاية بوبوف

وبالتالي ، لا يوجد شيء معقد في التجميع الذاتي لمرجل بوبوف. قم بتنفيذ المهام الموضحة بالتسلسل ، وسوف يكون لديك تحت تصرفك وحدة تدفئة فعالة ومنتجة وموثوقة وفعالة من حيث التكلفة لا تكون بأي حال من الأحوال أدنى من نظائرها المصنعة في المصنع باهظة الثمن.
