افعل ذلك بنفسك تخطيطات الأنابيب وخيارات التثبيت لنظام التدفئة في منزل خاص

اختيار أنابيب التدفئة

بعد تحديد اتجاه غلاية التدفئة التي ستسخن الماء في منزلك ، يمكنك اختيار أنابيب مشعات التدفئة والنظام ككل. المواد التقليدية لأنابيب التدفئة:

• الصلب؛
• نحاس؛
• بلاستيك.

مكلفة للغاية وتتطلب دعوة من المتخصصين في اللحام ، يتم استبدال الأنابيب الفولاذية أو النحاسية بشكل متزايد في الممارسة العملية بأنابيب معدنية من البلاستيك أو البولي بروبلين.

مواسير بلاستيك معدنيه

يمكن إجراء توصيل وتركيب الأنابيب المعدنية البلاستيكية باستخدام تركيبات الضغط والضغط.

لإجراء اتصال باستخدام تركيبات الضغط والتوصيل اللاحق لأنابيب التسخين ، ستحتاج إلى:

• البراغي.
• المتوسع.
• نوابض لثني الأنابيب.

العيوب الرئيسية للوصلات على تركيبات الضغط هي:

• تكلفتها العالية نسبيًا ؛
• هشاشة جوانات المطاط تحت تأثير درجات الحرارة المرتفعة ؛
• أنابيب تسخين دورية "بسيطة" في الصيف ، والتي ليس لها أيضًا تأثير إيجابي للغاية على متانة الأجزاء المطاطية.

نتيجة لذلك ، قد تحدث الحاجة إلى عمل وقائي لتشديد الوصلات كل خمس سنوات أو أكثر.

قواعد توصيل الأنابيب المعدنية والبلاستيكية باستخدام أداة الضغط

يسمح التوصيل الموثوق به غير القابل للفصل على تركيبات الضغط بتركيب التدفئة بأنابيب بلاستيكية ، وإخفائها مباشرة في الجدران. ستستمر هذه الأنابيب دون استبدال لسنوات عديدة إذا كانت درجة حرارة الماء الساخن المتدفق عبرها لا تتجاوز 80 درجة مئوية.

لا يمكن تسمية عيب استخدام هذا النوع من الاتصال إلا بالحاجة إلى شراء معدات خاصة للتثبيت

أنابيب البولي بروبلين

في الآونة الأخيرة ، احتل أنبوب لمرجل تسخين مصنوع من مادة البولي بروبيلين مكانًا رائدًا بين معدات الإمداد بالمياه والحرارة المناسبة. يرجع استخدام مادة البولي بروبيلين إلى حقيقة أنها متينة للغاية ، ولا تخشى إزالة الجليد من النظام ، ولها سعر مناسب جدًا.

يمكن ثني أنابيب البولي بروبلين بشكل متساوٍ (على عكس البلاستيك المعدني). سوف تستمر لفترة طويلة إذا تم مراعاة جميع قواعد التشغيل.

عيبهم الوحيد هو الحاجة إلى استخدام أداة خاصة للحام.

هناك الميزات التالية لتوصيل الأنابيب المصنوعة من مادة البولي بروبيلين باللحام:

• من الأنسب لحام أنابيب البولي بروبلين مع شريك. الشرط الرئيسي للتوصيل عالي الجودة للأنابيب البلاستيكية هو اختيار وقت التسخين الصحيح حتى لا يسخنها ، والتثبيت الدقيق ، والذي لا يسمح بالتبديلات والانزياحات على طول المحور في الثواني القليلة الأولى بعد توصيل المسخن. القطع.
• يتم لحام وتركيب أنابيب التسخين في درجات حرارة محيطة موجبة - أعلى من +5 درجة مئوية. عند العمل في فصل الشتاء ، من الضروري إنشاء "منطقة حرارة" حيث يتم لحام أنابيب البولي بروبلين.

للعمل عالي الجودة على لحام أنابيب البولي بروبلين ، من الضروري الامتثال لجميع متطلبات التعليمات المرفقة بالجهاز.

سيكون من الجيد إجراء بعض اللحامات التجريبية على أطوال قصيرة فردية من الأنابيب باستخدام وصلات غير مكلفة للحصول على الأقل على بعض المهارات الأولية في التعامل مع مجموعة اللحام.

توصيل مواسير تسخين من المعدن والبلاستيك

بالنسبة للأنابيب المعدنية والبلاستيكية ، يمكن استخدام طرق توصيل مماثلة ، باستثناء الأنابيب الملولبة. نظرًا لأن مبدأ عملها موصوف أعلاه ، فليس من المنطقي التكرار.

تركيب تركيبات ضغط للأنابيب المعدنية والبلاستيكية

يتم تمثيل نسخة جديدة أساسية من الاتصال بواسطة تركيبات الضغط. وهي مقسمة إلى العقص والضغط أو الانزلاق.

تركيبات الصحافة تجعيد

يمكن تثبيت الغلاف الذي يضغط الأنبوب مباشرة على الجسم أو وضعه بشكل منفصل. يتم تنفيذ هذا النوع من العمل بمساعدة كماشة خاصة. تحتوي الأداة على رأس قابل للإزالة ، يتم تحديده بناءً على قطر الغلاف.

تجعيد الرسم البياني المناسب الصحافة

يتم إجراء تسخين الأسلاك بدون لحام الأنابيب عن طريق العقص أداة الضغط على النحو التالي:

1. قطع الأنبوب باستخدام قاطع الأنابيب.
2. نظف الجرح.
3. قم بتطبيق مقياس للتخلص من الانحراف الذي يحدث بعد التشذيب بأداة.
4. ضع حلقة الضغط.
5. ضع حشية عازلة وحلقة مانعة للتسرب على التركيب ، ثم اضغط على العنصر في التجويف الداخلي للأنبوب.
6. تجعيد باستخدام الزردية.

إذا تم العمل بشكل صحيح ، في داخل الغلاف ، سيكون هناك شريطان مرئيان بوضوح في مكان حدوث الضغط. يجب ألا تتطابق هذه المناطق مع مواقع الحشيات ، وإلا سيتم تدميرها بمرور الوقت ، مما يقلل بشكل كبير من عمر خدمة الاتصال (5-10 سنوات بدلاً من 20-30).

انزلاق المناسب

الاختلاف في خيار الاتصال هذا هو أن الحلقة ليست مضغوطة ، بل يتم سحبها على الأنبوب. للقيام بهذه المهمة ، ستحتاج إلى مكبس خاص ، وليس ملقط.

انزلاق المناسب

تعليمات الاتصال:

1. قطع الأنبوب ووضع حلقة معدنية عليه.
2. قم بتوسيع نهاية الجزء باستخدام الموسع.
3. أدخل التركيب حتى المحطة.
4. ادفع أداة التوصيل بفكي الضغط واضغط على الوصلة.

يمكنك أن ترى كيف تم تركيب الوصلة المنزلقة في هذا الفيديو:

https://youtube.com/watch؟v=KKjkMvK5HZ4

ستساعدك التوصيات الواردة في المقالة على إصلاح أو تركيب أنابيب التدفئة بدون لحام. الخيار الأكثر استخدامًا هو تركيبات الضغط ، والتي لا تتطلب تحضيرًا مسبقًا واستخدام أدوات خاصة.

مزايا وعيوب كل طريقة

خيط

مزايا:

• الموثوقية؛
• سهولة التجميع وإمكانية التفكيك ؛
• تكلفة منخفضة.

عيوب:

• الإجهاد في تجاويف الخيط ، يزيد من إجهاد المادة ، ويقلل من قوتها ؛
• الحاجة إلى استخدام وسائل القفل لمنع فك عنصر العمل.

الشفاه

مزايا:

البساطة والراحة في الاتصال والانفصال القابل لإعادة الاستخدام.

الخصائص السلبية:

• كثافة اليد العاملة العالية في التصنيع ، وبالتالي ، فإن السعر مرتفع ؛
• أثناء التشغيل على المدى الطويل ، انخفاض في مكان الاتصال ، وفقدان الضيق.

الإلتصاق

تشمل مزايا هذه الطريقة أنها ليست عملية شاقة ولا تتطلب مهارات وجهدًا كبيرًا.

لكن انتظار اللصق يصل أحيانًا إلى ثلاثة أيام ، وهو ليس مناسبًا دائمًا.

لا يمكن أن يُعزى هذا النوع من الاتصال إلى طرق موثوقة.

اللحام

مزايا:

• الموثوقية؛
• متانة؛
• ضيق؛
• القدرة على توصيل أجزاء من أي شكل.

عيوب:

• حدوث الضغوط المتبقية.
• إمكانية تغيير الهندسة ؛
• خطر التدمير بسبب أحمال الاهتزازات والصدمات.

بوق

بالمقارنة مع جميع الأنواع ، تتميز أنابيب التجويف بالتكلفة المنخفضة والحركات المحورية والجانبية الصغيرة للأنبوب ، وهو أمر مفيد للغاية في حالة تغير درجات الحرارة وانكماش التربة.

يكمن المؤشر السلبي في صعوبة موصل الاتصال وعدم كفاية الموثوقية عند الضغط المرتفع.

الضغط

العامل الإيجابي المشترك هو التمركز الذاتي الممتاز للأجزاء المتصلة ، وهي حالة مستقرة تحت أحمال الصدمة. البساطة وليست عملية شاقة.

غير قابلة لعكس التفكيك أو الإزاحة لبعضها البعض. فيما يلي بعض عيوب هذه الطريقة.

طرق توصيل الأنابيب المعدنية

حديد الدكتايل والتجهيزات المصنوعة منه

الأجزاء الأكثر شيوعًا من حديد الدكتايل لتوصيل الأنابيب الفولاذية وأجزاء خطوط الأنابيب الأخرى هي: أ) وصلات مستقيمة ب) وصلات انتقالية ج) صواميل توصيل د) صواميل ربط فوتوركي ه) مقابس.

من أجل الختم المطلق للنظام بوصلة ملولبة ، من الضروري استخدام الأختام ، على سبيل المثال ، الحشيات. بالإضافة إلى ذلك ، يتم استخدام أجزاء إضافية مع أنواع أخرى من التثبيت. إذا كان من الضروري استخدام التعبير المفصلي لعناصر الخط باستخدام الفلنجات ، أي بدون أداة توصيل ، فبالإضافة إلى الحشوات ، هناك حاجة أيضًا إلى البراغي.

عند توصيل الرافعات بزاوية ، يتم استخدام تركيبات من حديد الدكتايل: أكواع مستقيمة وانتقالية ، تيز ، صلبان.

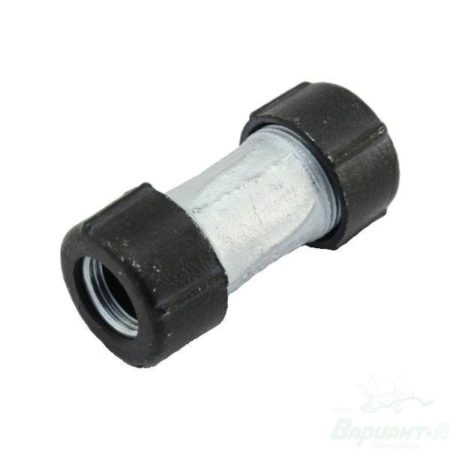

يحتوي اقتران الحديد الزهر على طوق منخفض حول محيط محيط المؤخرة بالكامل ، مما يعمل على زيادة قوة الجزء ، على عكس نظيره الفولاذي ، الذي لا يحتوي على مثل هذا العنصر.

لا تعتمد جودة الاتصالات كثيرًا على طرق الختم والمواد ، ولكن على السيد وجودة عمله. إذا كان مسؤولاً ودقيقًا ولديه معرفة أولية بالسباكة ومهارات في العمل مع مفتاح ربط أو مفتاح ربط مواسير ، فلا يمكنك العثور على متخصص أفضل. مع مراعاة القواعد الأولية لتركيب أنظمة خطوط الأنابيب ، سيعمل خط الأنابيب لسنوات عديدة. يمكن تأكيد ذلك من قبل أي شخص شارك مرة واحدة على الأقل في تركيب نظام خطوط الأنابيب ، حتى الأقصر والأبسط.

جربها بنفسك ، جرب وانظر أنك أفضل متخصص في تركيب أنظمة خطوط الأنابيب باستخدام الطريقة المترابطة لربط عناصر الخط.

وصف مفصل لكل طريقة

مترابطة

يمكن إجراؤها بعدة طرق ، وأكثرها شيوعًا هو الضغط.

ستساعدك الأدوات التالية على القيام بذلك:

• وجع الأنابيب.
• اقتران مع الخيط الداخلي.
• الأختام للختم. ربما: حبل القنب أو شريط FUM أو مانع التسرب.
• قفل الجوز.

أنبوبان لهما خيط خارجي. نضع مانع التسرب عليهم. خيط واحد أطول من الآخر. عندما يكون هناك المزيد من المنعطفات ، يتم ثني الجوز حتى النهاية. ثم القابض. ثم نلفها في الجزء الثاني ، ونلوي الحملة بالجزء الأول. عندما تتوقف أداة التوصيل عن الالتفاف ، فإننا ندعمها بقفل الجوز

نقوم بتشديد المفاتيح ، بعناية ، بغض النظر عن انفجار القابض

الشفاه

ستحتاج إلى وصلة شفة:

• شفتان
• حشية البارونيت
• البراغي والغسالات والصواميل.
• مفاتيح.
• لحام القوس اليدوي
• مستوى.

تحتاج الشفاه إلى أن تكون ملحومة. تجنب الإزاحة ، يجب أن يكونوا في نفس المستوى.

نلتقط بمساعدة المستوى الأفقي. نربط اثنين من البراغي في الفتحات العلوية. نضع الجزء الموجود على حافة الأنبوب ، بحيث تكون البراغي في الأعلى. نضع عليها مستوى ونمسك بوضع الفقاعة بين الشرائط في المنتصف. عندما يتم الإمساك بها ، نقوم بعمل لحام في أعلى نقطة. المستوى الأفقي جاهز.

نعيد ترتيب المستوى ، في وضع عمودي ، ونميله إلى مرآة شفة. نلتقط المستوى عن طريق تعديل طفيف للطرف السفلي من الحافة التي لم يتم معالجتها بعد. بعد إنشاء العمودي ، ضع المسار الثاني. ثم قسمان أخريان يحصلان على أربعة أقسام موحدة.

ثم يقوم عامل اللحام بلحام الحافة من كلا الجانبين. وبالمثل ، يتم إجراء التلاعب بالأنبوب الثاني.

الإلتصاق

نادرًا ما تستخدم هذه الطريقة في الأجزاء المعدنية. لا تتطلب العملية نفسها مهارة خاصة من الشخص ، لكنها تستغرق وقتًا طويلاً جدًا.

تتطلب هذه الوظيفة:

• صمغ. BF-2 أو 88N أو EDP ؛
• شرابة.

قبل لصق الأجزاء ، قم أولاً بتطبيق الطبقة الأولى على أسطحها واتركها حتى تجف. ستكون هذه الطبقة طبقة الترابط. كل غراء له وقت تجفيف في التعليمات. ثم يتم تلطيخ الطبقة الثانية وتوضع الأجزاء تحت الضغط لمدة يوم أو أكثر. كل هذا يتوقف على الغراء.

بعد تنظيف التماس من لطخة الغراء.

وصلات تجعيد للأنابيب الفولاذية

اللحام

يتم استخدام عملية اللحام في جميع وصلات الأنابيب المعدنية تقريبًا.

من أجل الحصول على خط اللحام ، يتم استخدام طرق اللحام هذه على النحو التالي:

يستخدم اللحام بالغاز للحصول على وصلات دائمة في الأنابيب ذات القطر الصغير مع الحد الأدنى من السماكة.

تتكون محطة اللحام بالغاز من:

• اسطوانة الأوكسجين؛
• الأسيتيلين.
• الخراطيم المطاطية؛
• الشعلات.

نادرا ما يتم استخدام اللحام بالتماس. أثبتت هذه الطريقة نفسها في العمل مع الأنابيب البلاستيكية.

الطريقة الأكثر شيوعًا للحصول على وصلات دائمة هي اللحام بالقوس الكهربائي ، وتنقسم إلى:

• دليل
• شبه أوتوماتيكي في غازات التدريع

أثناء بناء خطوط الأنابيب ، يتم الحصول على التوصيلات فقط عن طريق اللحام

جزء مهم هو إعداد مفصل اللحام

يجب توصيل الأنبوب بآخر:

• بدون كسور ونزوح ؛
• يجب تنظيف المفصل ؛
• صنع شطب
• ضع فجوة 1-3 مم.

المعدات اللازمة للحام:

• أقطاب كهربائية.
• مصدر الطاقة (محول أو مقوم) ؛
• كابل؛
• معدات الحماية الشخصية لحام ، قفازات ، فرش.

لحام بعقب لأنابيب البولي إيثيلين وبمساعدة اقتران كهربائي

بوق

تم استخدام هذا النوع من التوصيل على نطاق واسع في أنابيب الحديد الزهر لصناعة النفط والغاز ، والإسكان والخدمات المجتمعية. أحد أبسط الخيارات للمفاصل من قطعة واحدة.

تتمثل العملية الرئيسية للحصول على المفصل في سد الفجوة بين المقبس وسطح الأنبوب المخروطي. لهذا الغرض ، يتم استخدام مادة الأسمنت.

لإغلاق المقبس ، يتم استخدام الأسمنت بدرجة 300-400 ، والذي يتم خلطه جيدًا نسبة الماء تسعة أجزاء من الأسمنت إلى جزء واحد من الماء. يُملأ الجرس بمدافع الهاون الأسمنتية باستخدام مغرفة ويتم سكه بالمطاردة حتى يبدأ الأخير في الارتداد من الأسمنت.

الضغط

أصبحت طريقة الحصول على خط اللحام من قطعة واحدة ضرورية للمفاصل ذات القطر الصغير من المعادن غير الحديدية. اللحام بالقوس الكهربائي التقليدي غير قادر على لحام مثل هذه المعادن من حيث معاييرها التقنية ، وبالتالي ، في هذه الحالة ، وجدوا طريقة مختلفة.

للانضمام إلى هذه الأنابيب المعدنية غير الحديدية ذات الجدران الرقيقة ، يتم استخدام تركيبات الضغط بأكمام ضغط. يؤدون العقص في الجزء الداخلي من الأنبوب ، وتوفر الأختام الخارجية المفصل إحكامًا.

مزايا وعيوب مخطط مخفي لوضع أنابيب التدفئة

أما بالنسبة للمزايا ، فهي واحدة ، لكنها مهمة - الجمال الجمالي. مع وضع أنابيب التدفئة المخفية في الحائط أو الأرضية ، فإنها لا تنتهك الجزء الداخلي للغرفة

هذا مهم للغرف ذات الزجاج البانورامي ، والنوافذ الممتدة من الأرض إلى السقف ، وما إلى ذلك. الديكور مهم أيضًا في الغرف ذات الأثاث الضخم ، ولا داعي للتفكير في تلف المنتجات من الحرارة من الأنبوب

لكن المخطط الخفي له عيوب أكثر:

• يعد التثبيت الخفي لأنابيب التدفئة بأيديهم مهمة صعبة. لإخفاء المخطط التفصيلي بشكل موثوق ، يجب عليك الامتثال للمتطلبات التنظيمية.
• فقدان كبير للحرارة. قبل أن يقوم المبرد بتدفئة المنزل ، يجب أولاً تسخين ذراع التسوية أو الجدار ، ثم الانتهاء ، وعندها فقط تدخل الحرارة الغرفة.
• زيادة تكلفة العمل. لإخفاء الخطوط العريضة ، تحتاج إلى شراء أنابيب من الصلب أو مع التعزيزات والأكمام والعزل والمواد العازلة - كل هذا يتطلب استثمارات.

قبل البدء في العمل ، يتم تحديد جميع الفروق الدقيقة - الوصول إلى العقد الرئيسية للطريق السريع ، مع مراعاة الحمل على الأرض والجدار. أيضًا ، يتم حساب حجم المقطع العرضي الأمثل لتدوير المبرد دون زيادة خاصية التمدد الخطي للأنابيب.

وهناك فارق بسيط آخر ، يعتمد عليه أداء الدائرة على التصميم المخفي ، وهو المنحدر الصحيح لأنابيب التسخين. معيار المنحدر القياسي 0.5 سم لكل متر من الطريق السريع. يمكنك تقليل القراءات إلى 0.2 سم ، ولكن فقط إذا تم دمج مضخة جيدة في النظام وتم تحديد الدائرة بالقطر الصحيح للنفق الداخلي.

ميزات الأنابيب للتركيب المخفي

ما هي الأنابيب الأنسب لوضع نوع مخفي - غالبًا ما يطرح أصحاب المنازل الخاصة هذا السؤال

يوصي المحترفون بالاهتمام بالأنابيب المعدنية والبلاستيكية ذات التعزيزات. تتلف الأجزاء البلاستيكية تحت تأثير الأشعة فوق البنفسجية ، لذا فهي مناسبة تمامًا للتركيب في ذراع التسوية ، وسمك الجدار

أما بالنسبة لمنتجات الصلب ، فهي أكثر صعوبة في الانحناء ، لذلك يجب استخدام المزيد من التركيبات في أقسام الخراطة. يزيد عدد الموصلات المتزايد من خطر التسرب. اتضح أن أنابيب PP مع التعزيز هي أفضل خيار للتثبيت الخفي لنظام التدفئة.

خيارات لوضع خط أنابيب التدفئة في المنزل

هناك نوعان من التثبيت - مفتوح ومخفي. يتم تثبيت شبكة مفتوحة على طول الجزء السفلي من الجدران ، ويمكن وضع شبكة مغلقة في ذراع تسوية الأرضية. يعتمد اختيار الطريقة على متطلبات المالك ومهارة السيد. إذا تم اتباع تقنية التمديد ، فلن تنخفض معلمات أداء الشبكة.

ولكن هناك بعض الفروق الدقيقة التي يجب معالجتها أولاً:

1. تعتمد تقنية التخطيط على مادة الأنابيب الخاصة بالدائرة. على سبيل المثال ، تحتوي العناصر الفولاذية على حد أدنى من مؤشر التمدد الحراري. تسمح هذه الخاصية ، دون مخاطرة كبيرة ، بإدخال الكفاف في ذراع التسوية ، وتثبيته في الجدران. خطر التسرب بسبب التشوه أو التمزق ضئيل. تتميز الدائرة المعدنية والبلاستيكية بتوسع خطي كبير ، لذلك من الأفضل عدم إخفاء مثل هذه الأنابيب في الجدران والأرضية.

1. سيقلل العزل عالي الجودة لخط الأنابيب من فقد الحرارة. سوف يمنع اللف خطر كسر جدران الدائرة في حالة حدوث تمدد خطي قوي.

في أغلب الأحيان ، يختار المعلمون نسخة مفتوحة من الحساب. ولكن فقط في حالة عدم الحديث عن ملامح الأرضية الدافئة.

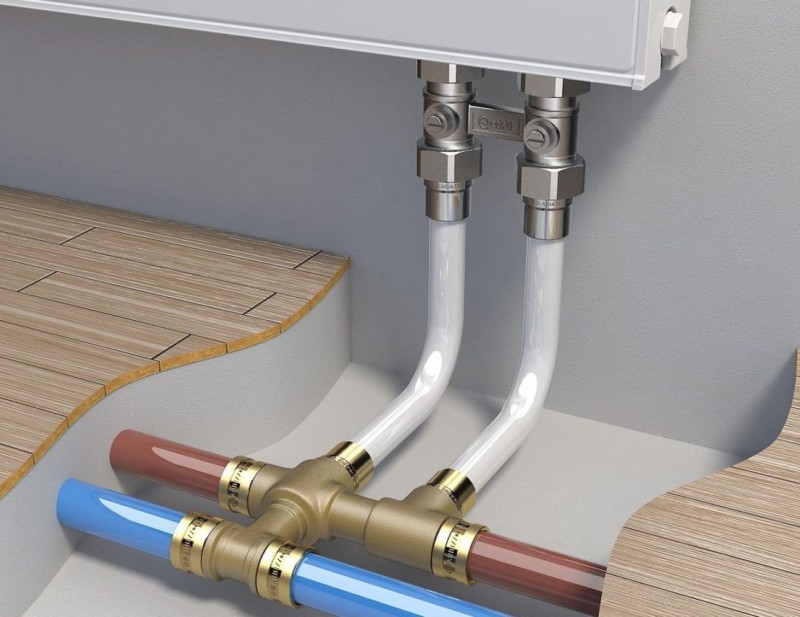

التصميم المخفي

يتم وضع خط الأنابيب في الجدران أو الأرضية أو يرتفع إلى السقف بترتيب خلف تشطيب معلق أو مطوق. من الأكثر ملاءمة الانخراط في أعمال التمديد المخفية أثناء الإصلاح الشامل أو في مرحلة بناء الجسم.

ملامح تشكيل ملامح من نوع مخفي:

• الحد الأدنى لعدد المفاصل والانعطافات والانحناءات - تكون هذه الشبكات أقل عرضة للتشوه والتسرب ؛
• توافر مناطق الاتصال للفحص والصيانة الوقائية ؛
• لا يمكن إخفاء أنابيب التدفئة القديمة في أرضية ذراع التسوية.

حتى لا ننسى كل تفاصيل الترتيب ، يوصى بوضع خطة فنية مفصلة لنظام التدفئة. سيساعدك هذا المخطط في العثور بسرعة على وحدة الإغلاق الرئيسية إذا كانت أنابيب التدفئة في ذراع التسوية الأرضية تتسرب.

فتح التخطيط

يعد وضع أنابيب التدفئة بطريقة مفتوحة هو الخيار الأسهل والأكثر تكلفة لسيد المنزل. لا يهم مدى تعقيد الدائرة أو عدد المنعطفات - مع الاختيار الصحيح للقسم ، لا ينخفض ​​الأداء.

تشمل المزايا الإضافية للشبكة المفتوحة ما يلي:

1. تكلفة منخفضة للعمل. نظرًا لعدم وجود أكمام إضافية وعناصر أخرى ، فإن التكاليف لن تكون مثيرة للإعجاب.
2. القدرة على التحديث والإصلاح بسرعة. تظل كل التفاصيل في الأفق ، ولن تستغرق عملية الترميم الكثير من الوقت.

كيف وكيف تغلق وصلات الأنابيب

أنواع الأختام وطرق الختم

لمنع تسرب وسيط العمل لخط الأنابيب ، من الضروري إغلاق تقلبات الأنابيب بجودة عالية.

عند ربط الأنابيب الفولاذية ، يتم استخدام ما يلي كأختام:

• طوقا. تتطلب طريقة ختم الوصلة الملولبة قطعًا سميكة نسبيًا لنهاية الأنبوب. لا يمكن أن يؤدي وجود نهايات الأنابيب المتساوية إلى إحكام الغلق. عند استخدام حشية مطاطية أو بلاستيكية ، يتم حل هذه المشكلة بنجاح. هذا الخيار مثالي في حالة المفصل بجوز دوار ؛
• لف. يمكن استخدام خيوط الكتان وخيوط البوليمر وأشرطة FUM مع مواد منع التسرب الصلبة والدهانات والمعاجين كمواد.

عند تثبيت الرافعات البلاستيكية ، يتم استخدام طريقة الختم بناءً على خصائص تشوه المادة. جوهر هذه الطريقة هو أن أنبوبًا بلاستيكيًا بخيط خارجي يتم تثبيته في الناهض بخيط داخلي. يساهم البلاستيك أثناء التشوه في ملء الفراغ الوسيط بشكل ممتاز ، مما يلغي ظهور الفجوات.

عندما يتعلق الأمر بهياكل خطوط الأنابيب ذات الضغط العالي ، فإن وصلات الأنابيب الأسطوانية الملولبة ليست مناسبة تمامًا هنا. في مثل هذه الحالات ، يتم استخدام اتصال من النوع المخروطي. مبدأ الاتصال هو أنه عند الشد ، يتم ملاحظة الضغط الشديد على الأنابيب حتى يتم إجراء مثل هذا الإجراء حتى تختفي الفجوة تمامًا.

مواد الختم

لجعل المفصل غير منفذة ، يتم استخدام المواد التالية كمواد مانعة للتسرب:

• الكتان (السحب) ؛
• الأسبستوس.
• شريط FUM
• زيت تجفيف طبيعي
• أبيض؛
• مينيوم.
• زيوت تشحيم الجرافيت ، إلخ.

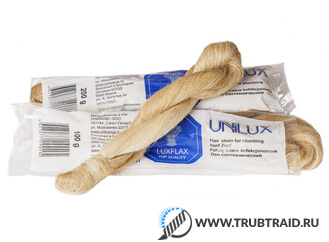

الختم الموثوق به عند لف الأنابيب الفولاذية على الخيط هو حبلا من الكتان مشرب بالرصاص الأحمر أو التبييض. هذا الاتصال سهل التركيب وموثوق من حيث الختم. تم استخدام مانع التسرب لفترة طويلة جدًا ، ولا يفقد شعبيته حتى اليوم ، على الرغم من ظهور نظائرها الاصطناعية.

بالنسبة لأولئك الذين لديهم خبرة قليلة في تركيب التركيبات والأنابيب ، نقترح عدم استخدام الكتان بدون طلاء بأي حال من الأحوال. في البداية ، لن يسمح المفصل للرطوبة بالمرور. ولكن ستمر بضعة أشهر ، وستبتل ألياف الكتان وتبدأ في التحلل. لذلك ، ستتدهور جودة جميع الوصلات ، وبعد شهر أو شهرين آخرين ، سوف تتسرب المياه عند التقاطع.

كثير من الناس يستخدمون شريط FUM ، وهو ليس بأي حال من الأحوال أدنى من المواد التقليدية القديمة - سحب بالطلاء.

في بعض الأحيان لا يوجد ضيق عند تقاطع الناهضين. لإزالة هذا العيب ، من الضروري استبدال مادة الختم وتنظيف الجزء الملولب من الأوساخ وبقايا المواد المانعة للتسرب. بعد ذلك ، قم بلف خيط الكتان أو شريط FUM أو مادة مانعة للتسرب أخرى مرة أخرى ، وقم بتجميع الهيكل.

تُستخدم المعاجين ومانعات التسرب من أصل كيميائي كمواد مانعة للتسرب إضافية ، مما سيساعد في تقوية هذا القسم من خط الأنابيب.

قواعد اختيار قطر الأنابيب للتدفئة

يؤثر حجم المقطع على معدل دوران المبرد. إذا تم اختيار القطر بشكل غير صحيح ، فسيكون نقل السائل المسخن بطيئًا ، وستسخن الأجهزة بشكل غير متساو. معايير معدل تدفق السوائل 0.4 - 0.6 م / ث. تقليل الحركة إلى 0.2 م / ث. سيؤدي إلى ركود الماء ، يتشكل احتقان الهواء. تخضع لتدوير المبرد بسرعة 0.7 م / ث. يزيد استهلاك الطاقة ، تسمع الضوضاء. المعلمة المثلى لسرعة حركة الماء في النظام هي 0.3-0.7 م / ث. من هذا الحساب ، اختر قطر الأنبوب للتدفئة.

توصيات المتخصصين في اختيار المنتجات:

• إذا لم يتم توصيل أكثر من 2 مشعات في الشبكة ، فإن حجم القسم يصل إلى 16 مم ؛
• عند دمج بطارية واحدة بقوة 7 كيلو واط أو عدة مشعات بسعة تصل إلى 2 كيلو واط (في المجموع ، يجب ألا تتجاوز الطاقة الإجمالية 7 كيلو واط) - المقطع العرضي للدائرة المسموح به هو 20 مم ؛
• بقدرة إجمالية لمجموعة من المشعات في خط 11 كيلو واط ، يلزم وجود أنبوب بقطر 25 مم ؛
• يتطلب تزويد الأسلاك المسدودة بالحرارة ، على سبيل المثال ، إلى جناح بعيد من المنزل ، تركيب عناصر ذات مقطع عرضي يبلغ 25 مم ؛
• الأجزاء التي يبلغ قطرها 32 مم مثبتة في شبكة بها 12 بطارية بإجمالي قدرة تصل إلى 19 كيلو واط ؛
• إذا كان النظام المنزلي يحتوي على أكثر من 20 مشعًا ، لا تزيد قوتها الإجمالية عن 30 كيلو واط ، فستكون هناك حاجة إلى منتجات بحجم 40 مم.

من المهم أيضًا مراعاة سعة خط الأنابيب. إذا كانت سرعة الماء في الخط لا تزيد عن 0.4 م / ث ، فإن دائرة البولي بروبلين تضمن نقل كمية الحرارة القياسية

جدول إطلاق الطاقة الحرارية حسب قسم الأنبوب:

الطاقة الحرارية (كيلوواط)	القطر الخارجي (مم)	القطر الداخلي (مم)
4,1	13,2	20
6,3	16,6	25
11,5	21,2	32
17	26,6	40

توصيل مواسير تسخين معدنيه بدون لحام

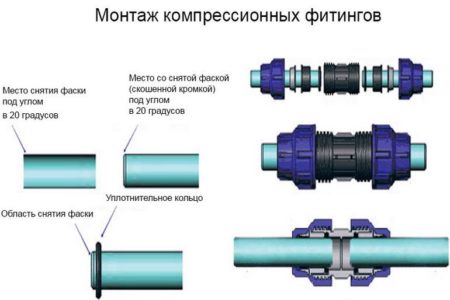

أسرع طريقة للاتصال بدون استخدام اللحام هي تركيبات الضغط. ومع ذلك ، سننظر في طرق أخرى: التوصيل المترابط وتثبيت مشبك الإصلاح والتثبيت. يستخدم الأخير في كل من الالتحام ولإزالة التسربات الناتجة عن تكسير المعادن.

خيط

سيكون من الممكن إنشاء اتصال مترابط فقط إذا كان هناك وصول مجاني إلى الأنبوب ، أي في مرحلة التثبيت الأولية. في حالات أخرى ، سيكون الخيط مشكلة أو مستحيلًا. يتم تنفيذ الإجراء نفسه وفقًا للمخطط التالي:

1. نظف أنبوب الطلاء والصدأ. إذا كان هناك ترهل في المعدن بعد اللحام السابق ، فيجب قطعه. يجب أن يكون السطح المراد وصله نظيفًا وسلسًا.
2. باستخدام ملف ، شطف الطرف الذي تم قطعه.

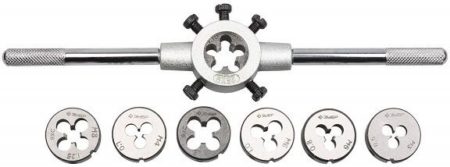

3. خذ قالبًا بحجم مناسب ، اربط المقابض فيه. قم بتزييت القواطع بالشحم أو شحم الخنزير.

موت

قم بتثبيت الأداة على الأنبوب ، وتأكد من وضعها بشكل عمودي تمامًا.
قم بعمل نصف لفة من القالب في اتجاه عقارب الساعة ، ثم ربع لفة في عكس اتجاه عقارب الساعة. ثم كرر الحركة حتى يتم قطع الخيط.

الآن دعنا نتعرف على كيفية الاصطدام بأنبوب التسخين بدون لحام. للقيام بذلك ، سوف تحتاج إلى استخدام أداة توصيل مع الجوز. يمكن أن يكون لها ثلاثة فروع لإنشاء الأسلاك. عند إنشاء خيط ، يجب أن نتذكر أنه في أنبوب واحد يجب أن يكون أطول مرتين. إبزيم القابض:

1. يتم ثمل الجوز على خيط أطول ، ثم أداة توصيل.
2. يتم ثمل الجوز على الأنبوب الثاني.
3. تتم مطابقة الأجزاء معًا ، وبعد ذلك يتم لف أداة التوصيل من الخيط الطويل وثابتة جزئيًا في الخيط القصير. يجب أن يكون العنصر في منتصف القطع تقريبًا.
4. يبقى لف الصواميل على كلا الجانبين ، بعد لف مادة الختم (شريط الدخان ، السحب) على الخيوط.

يعتبر هذا الاتصال قويًا بدرجة كافية ويمكن أن يستمر لأكثر من عام واحد.

تركيب المقبس الملولب

تركيبات الضغط للأنابيب الفولاذية

يسمح هذا النوع من التوصيلات بالتسخين بدون لحام أنابيب وخيوط. في الوقت نفسه ، يلاحظ الخبراء الموثوقية العالية لتركيبات الضغط ، والتي تعد شركة Gebo الرائدة في إنتاجها. غالبًا ما يتسبب هذا في حدوث ارتباك في المفاهيم - يسمي الكثيرون هذه الأجهزة المتصلة بعد شركة تصنيع مشهورة (تشبيه واضح هو علامة Xerox التجارية ، التي أصبحت اسمًا مألوفًا لنسخ المستندات).

المقارنه متطابقة

من بين مزايا طريقة الاتصال هذه ، يمكن تحديد سرعة العمل وعدم الحاجة إلى استخدام أداة خاصة. كل ما تحتاجه هو مفتاحان للعجلات لتثبيت التركيب وتثبيته.

إجراءات العمل على النحو التالي:

1. ضع الأجزاء المناسبة على الأنبوب بالترتيب: الجوز ، حلقة التثبيت ، حلقة التثبيت ، حلقة الختم.

مخطط تركيب تركيبات الضغط

ضع أداة التوصيل ، وتأكد من أن جميع العناصر موجودة بشكل صحيح وبدون تشوهات.
شد الجوز. يجب أن يظل موضوع واحد مرئيًا. في حالة حدوث تسرب صغير بعد توفير المبرد ، يمكن شد الصمولة.
افعل الشيء نفسه بالنسبة للجانب الآخر من التركيب.

يمكنك معرفة المزيد عن تركيبات الضغط من خلال مشاهدة الفيديو:

مشبك الإصلاح والتثبيت

عند تشغيل الأنظمة القديمة أو تجاوز الضغط ، غالبًا ما يطرح السؤال حول كيفية إغلاق أنبوب التسخين بدون لحام. لهذه الأغراض ، يتم استخدام مشبك الإصلاح والتثبيت. يمكن صنعه على شكل اقتران أو نقطة الإنطلاق. الجزء الخارجي من الجزء مصنوع من المعدن مع براغي تثبيت ، يوجد بداخله حشية مطاطية.

غالبًا ما يستخدم العنصر لإصلاح التسرب بشكل عاجل ، ولكن يمكن استخدامه أيضًا كخيار دائم لتوصيل أنابيب المياه. تعليمات الاستخدام:

1. قم بتنظيف تجهيزات الأنابيب من الطلاء والرواسب الأخرى التي قد تؤثر على إحكام الغلق في المستقبل.
2. ضع ختم مطاطي على المفصل. تأكد من أن قطعه لا يقع في تقاطع الجزأين العلوي والسفلي من المشبك.
3. قم بتشحيم الجرح باستخدام مادة مانعة للتسرب ، وإذا أمكن ، اترك بعض الوقت حتى يجف.
4. قم بتثبيت أجزاء القفص ، اربطها بالمسامير.

مخطط تركيب مشبك الإصلاح والتجميع

هذه كلها خيارات لإنشاء اتصال قوي بين الأنابيب المعدنية دون استخدام آلة لحام. الآن سنصف عدة طرق للعمل مع الأجزاء المعدنية والبلاستيكية.
