ملامح أنابيب البوليمر
مواد تسخين تزيد من حجمها ، كما تقول دورة فيزياء مدرسية. ينطبق هذا على البلاستيك بالكامل ، لأن درجة الحرارة تجعله أيضًا بلاستيكًا. إذا كان من الممكن ، عند وضع خط أنابيب للبيئات الباردة ، تجاهل معامل التمدد عمليًا ، فعند تركيب نظام تدفئة ، يجب دائمًا مراعاة هذا الجانب.
هذه الحقيقة هي التي تثير الشكوك حول ما إذا كان من الممكن تثبيت أنابيب البولي بروبلين في الجدار ، والتي ، عند بدء تشغيل الماء الساخن ، سوف تتوسع وتطول. هل سيؤدي رد الفعل هذا إلى إتلاف المادة التي يتم فيها تجويف الأنابيب والزخرفة الجدارية المزخرفة؟
يحذر المعلمون: في الواقع ، يمكن ببساطة تغطية الاتصالات المعدنية التي لا تتوسع بشكل كبير في طبقة من المواد ، ثم بالنسبة للأنابيب البلاستيكية ، سيتعين عليك الامتثال الكامل لتقنية التمديد. خلاف ذلك ، سوف يتشقق الجدار ، ومن المرجح أن تسقط البلاط الموضوعة في الأعلى.

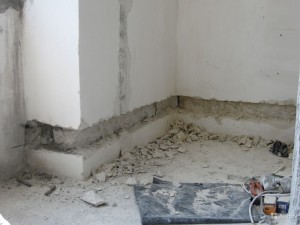

مطاردة الجدران للأنابيب
الومضات في الحمام
خطوات وضع الأنابيب
تتضمن تقنية مد الأنابيب المخفية عدة مراحل ، كل منها ضروري:
- وضع مخطط الأسلاك وتوضيح جميع الظروف وإنشاء خطة ؛
- مطاردة تحت الأنابيب
- تنظيف وتقوية القناة التي تم إنشاؤها ؛
- وضع وتركيب الأنابيب
- تثبيت الركبتين داخل القناة بمشابك بلاستيكية ؛
- اتصال مدخلات ومخرجات النظام ؛
- اختبار بدء الاتصال والتحكم في الضيق ؛
- إخفاء التجويف وإنشاء فتحات عرض ؛
- زخرفة الجدار الزخرفية
تقنية وأداة
عند تحديد كيفية التخلص من جدار تحت الأنبوب ، من الضروري معرفة الخصائص: المادة ، الكثافة ، تكوين المخاليط. يتم التقطيع:
- يدويًا بمطرقة وإزميل ؛
- طاحونة؛
- الحفر بالصدمات أو المطرقة ؛
- إزميل خاص.
الطريقة الأولى هي الأكثر استهلاكا للوقت ، فهي مناسبة فقط للجدران اللينة إلى حد ما التي لا تحتوي على مواد تقوية. مطاردة الخرسانة الكثيفة باليد ستستغرق الكثير من الوقت والجهد. ميزة التكنولوجيا في دقة العمل.
إن عمل جلاخة الزاوية معقد بسبب الحاجة إلى التحكم في الضغط على الأداة: من الصعب عمل عمق واحد طوال فترة العمل بأكملها. يتم تنفيذ الصقل المفصل والمحاذاة بإزميل. تقلل المطحنة من الوقت المستغرق في إنشاء المسار الرئيسي وتوفر خط قطع متساوي إلى حد ما للمواد.
العمل مع مطارد الحائط
يتم ثقب النقاط في المادة باستخدام مثقاب أو ثقب. يجب أن تكون المسافة بينهما 1-2 سم ، ثم يتم تعميق التجاويف ودمجها مع فوهة على شكل ملعقة.
مطارد الحائط هو أداة احترافية مصممة خصيصًا لهذا النوع من العمل. هو وحده القادر على توفير قناة حتى في العمق والشكل ، وتسهيل جهود السيد قدر الإمكان. يتم قطع الخطوط بقاطع جدار ، ثم يتم تحديد منتصف التجويف. تفوز جودة العمل مقارنة بالتقنيات الأخرى.
مطارد الجدران المحترف ، والذي يمكن استئجاره إذا لم تكن هناك حاجة للشراء ، مجهز بمكنسة كهربائية خاصة. استخدام قناع البتلة لا يمنع ذلك. المطاردة تحت الأنابيب مهمة مغبرة ، فهي لا تستحق فقط تغطية جميع الأشياء في الغرفة التي يتم فيها العمل ، ولكن أيضًا تغطية الأثاث المنجد في الغرف المجاورة بغشاء يمنع تلف الأسطح.
فيديو: قواعد مطاردة الجدار
تشير جدران Shtroblenie لإمدادات المياه إلى إصلاح المبنى. سيؤدي استخدام أداة احترافية إلى تقليل مدة العمل بشكل كبير واحتمال حدوث أخطاء فادحة عند وضع الاتصالات. سيؤدي الاستشارة الأولية مع أحد المتخصصين إلى تبسيط المهمة وتوفير الوقت.
اضف تعليق
ملامح أنابيب البولي بروبلين
لتركيب خط الأنابيب ، يلزم وجود مواد عالية الجودة وموثوقة. يمكن أن يكون ، على سبيل المثال ، الفولاذ المقاوم للصدأ أو المجلفن. بمرور الوقت ، أزاح البولي بروبلين هذه الأنواع من صناعة البناء. كان السبب الرئيسي هو مزيج من الخصائص المفيدة بسعر معقول.
مادة البولي بروبيلين مناسبة لإمدادات المياه الساخنة والباردة والتدفئة. المادة متينة ولا تتطلب صيانة ، لذلك يمكنك بلا خوف تثبيت أنابيب المياه في الحائط.
الشيء الرئيسي هو أن استخدامها لا يتجاوز حد درجة الحرارة 95 درجة مئوية ، عندما تفقد المادة مقاومة الضغط وتشوه. في أنابيب المياه وأنظمة التدفئة السكنية ، تعمل هذه الأنابيب في درجات حرارة منخفضة لبيئة العمل ، لذلك لا ينبغي أن تنشأ مشاكل.
عيب المادة هو التمدد الحراري ، والذي يمكن أن يؤثر بشكل مباشر على سلامة الجدار الذي يتم غرس الأنابيب فيه. معامل التمدد للبولي بروبلين مرتفع جدًا. يمكن أن تصل الزيادة الخطية إلى 10 مم لكل متر من الأنابيب عند درجة حرارة 70 درجة مئوية ، على التوالي ، كما يزيد قطر الأنبوب قليلاً.
كلما ارتفعت درجة الحرارة ، زاد معامل تمدد الأنبوب. لذلك ، فإن وضع شبكات التدفئة وتركيبها الصحيح واختيار أنواع الأنابيب المتوافقة مع الظروف يستحق اهتمامًا خاصًا.
متطلبات التثبيت
عند وضع أنبوب في الحائط ، يوصى باستخدام مواد ممتصة للصدمات. على سبيل المثال ، الطاقة المرنة ، رغوة البولي يوريثان. ستعمل هذه المواد كفجوة بين الجدار والأنبوب ، على التوالي ، لن يكون هناك ضغط على الخرسانة عندما يتمدد الأنبوب.
كلما قل عدد الاتصالات ، كان ذلك أفضل. المفاصل هي الجزء الأكثر ضعفاً في أنظمة البولي بروبلين ، والأقل حماية من التسربات ولها مقاومة ضغط منخفضة.

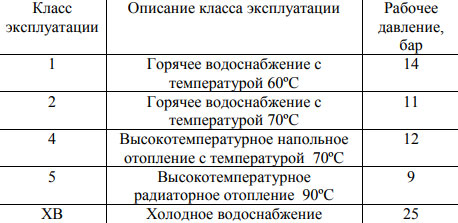

يجب اختيار الأنابيب وفقًا لشروط التشغيل الإضافي.
وفقًا لسمك الجدار ، يتم تقسيم جميع أنابيب PPR إلى فئات من PN10 إلى PN25.
- الأنابيب PN10 - رقيقة الجدران ، مصممة لإمداد الماء البارد أو للتدفئة تحت الأرضية وأنظمة درجات الحرارة غير المرتفعة الأخرى ذات الضغط المنخفض.
- يستخدم PN16 و PN20 لإمداد المياه بضغط يصل إلى 1.5 ميجا باسكال وأنظمة تسخين بضغط لا يتجاوز 0.8 ميجا باسكال.
- يتم تعزيز PN25 بطبقة من الألياف الزجاجية أو الألومنيوم ، مما يزيد من القوة ومدى درجة الحرارة. وفقًا لذلك ، يمكن استخدام المنتجات في أنظمة التدفئة المركزية عند ضغوط تصل إلى 1.5 ميجا باسكال ، وفي إمدادات المياه الباردة حتى 2.5 ميجا باسكال.
المتطلبات الأساسية للاتصالات السرية
تنظم قوانين ولوائح البناء ، التي تتضمن الوثيقة التنظيمية SNiP 2.04.01-85 ، القواعد الخاصة بموقع أنابيب المياه في الجدران - من المفيد معرفتها عند تنفيذ أعمال التركيب. تشير الأعمال الوثائقية إلى المعايير الأساسية التالية لتركيب خطوط المياه في الجدران:
- يحظر مطاردة الجدران الحاملة لأن هذا يقلل من قوتها وبالتالي يؤدي إلى انخفاض في استقرار الهيكل بأكمله.
- يُسمح بوضع هياكل من قطعة واحدة فقط متصلة عن طريق اللحام أو اللحام في الجدران. إذا كان الاتصال قابلًا للطي ، فقم بتوفير الوصول إليه عن طريق تثبيت فتحات الفحص أو اللوحات القابلة للإزالة.
- عند وضع خط أنابيب من عناصر معدنية - بلاستيكية أو معدنية ، يجب أن يؤخذ في الاعتبار وضع الأسلاك الكهربائية ؛ أثناء البوابة ، يجب فصل الطاقة عن الخط الكهربائي في موقع العمل.
- يجب وضع البوابة مع مراعاة تمدد مادة خط الأنابيب أثناء التسخين ، ويتم حساب عمقها وعرضها لأقصى زيادة في قطر الأنابيب المارة. يوصى بتركيب فصل تعويضي لكل 3 أمتار طولية من الأنابيب التي تحمل الماء الساخن.
أرز. 2 مثال المطاردة مع ثقب
- يتم تثبيت الأنابيب بمشابك ؛ أثناء التثبيت ، يجب ألا يتلامس خط الأنابيب مع جدران القناة - وهذا يساهم في ظهور أصوات غريبة أثناء التشغيل.
- يوصى بوضع خط أنابيب الماء الساخن داخل الجدران في عازل حراري (Energoflex) لتقليل فقد الحرارة في الخط.
- عند إحكام الغلق ، لا ينبغي أن يتم ضغط المادة بقوة ؛ يُنصح بترك تجاويف هوائية في حالة التمدد الخطي للأنابيب.
هل من الممكن إخفاء أنابيب البولي بروبلين في الحائط
لم يعد التثبيت الذاتي لأنظمة السباكة والتدفئة أمرًا نادرًا: مع ظهور مواد ميسورة التكلفة وغير مكلفة لا تتطلب معدات للقطع والانضمام ، يقوم العديد من الحرفيين بهذا العمل دون خوف.
العديد من الفصول الرئيسية وبرامج الفيديو التعليمية جاهزة لعرض جميع المراحل من البداية إلى بدء تشغيل النظام.
ومع ذلك ، تظل بعض اللحظات في بعض الأحيان خارج الإطار: غالبًا ما تظل مسألة ما إذا كان يمكن إخفاء أنابيب البولي بروبلين في الحائط من أجل إكمال التشطيب الزخرفي بشكل فعال مفتوحًا.

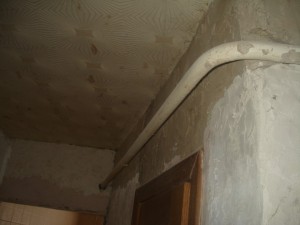

نظام تدفئة مخفي
تسمح التقنيات الحديثة بتحسين المظهر الجمالي للغرفة بطرق مختلفة. لم تكن طريقة وضع أنابيب التدفئة في الغرفة استثناءً.
يصبح من الممكن وضعها في الحائط ، بفضل متانة المواد المستخدمة في إنتاجها.
المميزات والعيوب
من الأنسب وضع الاتصالات في الحائط في مرحلة البناء في منزل خاص وفقًا للرسم الذي تم إنشاؤه مسبقًا. يمكنك إخفاء الأنابيب في الحائط في مبنى سكني إذا كنت تخطط لإصلاح المبنى أو المبنى بأكمله.
من خلال وضع التدفئة في الحائط ، بالطبع ، تبدو الغرفة أكثر فخامة ، ويمكن تزيين المساحة الخالية.
الايجابيات:
- يزداد نقل الحرارة ، لأن مواد البناء لديها مستوى متزايد من نقل الحرارة ، على عكس الهواء ؛
- يصل عمر خدمة البولي بروبلين ، الذي تصنع منه الأنابيب ، إلى 50 عامًا ، مما يضمن موثوقية الهيكل ، وفقًا للمعايير الفنية أثناء تركيبها ؛
- يزيد المساحة بعدة سنتيمترات.
ومع ذلك ، من الضروري التغلب على الصعوبات التي تكمن في الحصول على الحق في السماح بتغيير موضع الاتصالات في الغرفة أو ما يسمى بإعادة التطوير.
سلبيات:
- يزيد البروبيلين منخفض الجودة في الحجم عند تسخينه ؛
- طلب مشروع لتغيير موقع الاتصالات ؛
- تنسيق المشروع مع الجهات الرقابية. يتطلب تعديل الأنظمة الهندسية في مبنى سكني تصريحًا خاصًا ؛
- قد تفقد المفاصل مانع التسرب ، والذي لا يمكن تحديده إلا باستخدام جهاز يقيس ضغط الماء ؛
- المخاطر المرتبطة بالاستعداد لتدمير الجدار في حالة حدوث تسرب محتمل.
سيؤدي كسر أنابيب نظام التدفئة في الجدار في حالة حدوث تسرب إلى دخول الماء إلى الشقة السفلية المجاورة ، حيث لن يكون من الممكن إزالة التسرب بسرعة.
كيفية لصق أنابيب التدفئة في الحائط
لإخفاء أنابيب نظام التدفئة في الحائط ، من الضروري معرفة المادة التي يتكون منها الجدار ، وتحديد طريقة العمل وتسلسله ، وكذلك المواد اللازمة.
قبل وضع أنابيب التسخين ، من الضروري اختبار قوتها ، والتحقق بصريًا من التلف المحتمل.
أسمنت
في شقة مبنى سكني لوحة ، هناك طريقتان لوضع أنابيب نظام التدفئة: استخدام الأخاديد - قنوات تم إنشاؤها خصيصًا لوضع أنابيب التدفئة فيها أو إنشاء جدار زائف.
كيفية إزالة التدفئة في الحائط في لوحة المنزل خطوة بخطوة باستخدام ستروب:
- عليك أن تبدأ بإلغاء تنشيط رافع تدفئة المنزل المشترك. يجب عليك التأكد من إيقاف تشغيل الناهض المطلوب ؛
- لا ينبغي أن تقع المصابيح الوامضة من الخلف إلى الخلف. من المستحيل السماح بانتهاك الكفاف.يتم حساب العطلة بناءً على معلمات السحابات وعددها وطبقة العزل المعدة ؛
- تغطية أنابيب التسخين بطبقة عازلة مباشرة. يتم تطبيق العزل لمنع التكثيف ؛
- ثم احسب أماكن التثبيت وحدد موقع السحابات.
قام بهذا العمل بلغاري. يسمح لك بأداء إجراءات عالية الجودة في الوضع التلقائي ويسهل مطاردة الحائط.
عند إقامة جدار زائف ، يجب ألا يغيب عن البال أن مساحة الغرفة ستنخفض.
قالب طوب
يتم ثقب ستروبلز في جدار من الطوب بنفس الطريقة كما في لوحة الحائط.
الإجراء الخاص بوضع جزء من نظام التدفئة في جدار من الطوب:
- يتم تحديد عمق القناة أو عرضها مع مراعاة مقدار لف العازل على سطح الأنبوب ؛
- وبعد ذلك يتم وضعها في الأماكن المحددة وتثبيتها بمشابك مثبتة مسبقًا بمسامير ذاتية التنصت.
من الضروري اختبار النظام عن طريق تشغيل الماء بضغط زائد لعدة أيام. بعد التأكد من عدم وجود تسريبات ، يتم تغطية الجدار المزود بالاتصالات بقذائف الهاون والمعجون.
كيفية إخفاء أو تمويه الأنابيب
في أي شقة هناك ، إن لم يكن أنابيب التدفئة ، ثم السباكة بالتأكيد. قبل عشرين عامًا ، كان الحل الوحيد لجعلها غير بارزة هو طلاء الجدران بلون الجدران وبالطلاء الزيتي (أو المينا). وكانت الأنابيب كلها تقريبًا من المعدن.
اليوم ، يتم استخدام جميع الأنابيب المعدنية البلاستيكية تقريبًا وأنيقة وخفيفة. ولكن ماذا تفعل إذا كان حتى البيض لا يريدون أن يُتركوا في الأفق؟ بالطبع إخفاء!
وضع الأنابيب في المرحاض - تحت البلاط
سوف يساعد وجود ستروب في الحائط في إخفاء أنابيب المياه ، لكن هذه الطريقة تسبب بعض المشاكل مع احتمال تسرب المياه. خاصة إذا كنت تعيش في مبنى سكني على الطراز القديم. على الرغم من أنه من وجهة نظر الجماليات ، فإن طريقة التثبيت المغلق هي الأصح.
يتم إخفاء أنابيب الصرف الصحي في المنازل الحديثة في عمود مغطى بمواد التشطيب. ولكن مع ذلك ، يوصي الخبراء بمغادرة الفتحة ، وفي هذه الحالة ، يمكنك فتح الأنابيب والتحقق منها.
أنابيب التدفئة مخبأة في صندوق
من أجل عدم خلق مشاكل لنفسك في المستقبل ، يمكن إخفاء أنابيب المياه في صندوق ، على سبيل المثال ، من البلاستيك. حسنًا ، إذا كنت تريد أن تفعل كل شيء بكفاءة أكبر ، فيمكنك صنع صندوق تمويه مماثل بيديك. على سبيل المثال ، من ملف تعريف وخشب رقائقي ، ثم قم بطلاء لون الجدران أو الأثاث.
وبالمثل ، يمكنك أيضًا إخفاء أنابيب التدفئة ، والتي ، كقاعدة عامة ، تمتد عبر جميع طوابق مبنى سكني. يمكن حتى أن تكون مخبأة في خزانة أو خلف ألواح زخرفية.
يمكن "خياطة" أنابيب التدفئة في الحائط
لكن يُمنع منعًا باتًا القيام بذلك باستخدام أنابيب الغاز. في حالة حدوث تسرب للغاز ، يجب أن يتم الوصول إلى الأنابيب على الفور ، لذا فإن الطريقة الوحيدة لإخفائها هي إخفائها في الخزانة.
يمكن إخفاء أنبوب الغاز في مطلي بالكروم
مطارد الحائط محلية الصنع
مطارد الجدران المحترف هو أداة باهظة الثمن ، وفقًا لمبدأ التشغيل والتصميم ، لا تختلف عمليًا عن المطحنة. يسمح هذا للحرفيين بإجراء بعض التغييرات على تصميم عناصر طاحونة الزاوية لأداء وظائف البوابة بشكل فعال.
قرصان. يتيح لك تثبيت قرصين تسريع العمل وتحسين جودته - يتم قطع القناة في مسار واحد ، وعرضها هو نفسه بطول الطول بالكامل. إذا كانت الستروب ضيقة ، يكون التغيير بسيطًا للغاية - يتم وضع قرص ثانٍ على المطحنة ، ويتم ضبط عرض ستروب بواسطة غسالة مثبتة بين الأقراص. لزيادة المسافة بين عجلات القطع ، يمكنك عمل فوهة على المطحنة بمقعد أوسع على مخرطة.
التين .9 كيفية عمل الأخاديد لأنابيب إمداد المياه بمطحنة بدون غبار

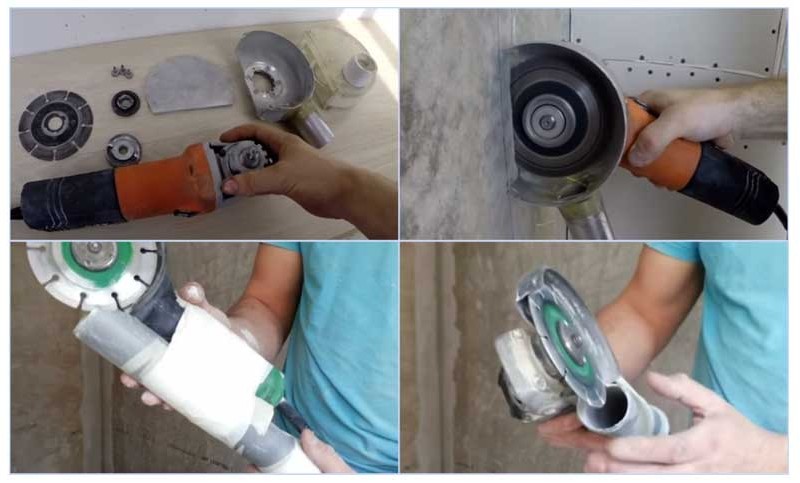

فوهة للمكنسة الكهربائية.لمكافحة الغبار ، يقوم بعض الحرفيين بعمل فوهة منفصلة لطاحونة ذات تركيبات لتوصيل مكنسة كهربائية. لتحقيق هذا التحسن ، يلزم استخدام اللحام أو اللحام ، وهو أمر صعب إلى حد ما بالنسبة لغير المتخصصين.
هناك طريقة أسهل للتعامل مع الغبار - يتم ربط قطعة من أنبوب الماء بمقبض طاحونة الزاوية بشريط لاصق ويتم توصيل مكنسة كهربائية بها.
مطاردة الجدران الخرسانية في منازل الألواح مع مطحنة
بمساعدة طاحونة ، يتم الحصول على ستروب بحواف أنيقة ومتساوية - وهذا يسهل وضع خط الأنابيب في القناة ، بالإضافة إلى أن استخدامه يزيد بشكل كبير من سرعة العمل الذي يتم إنجازه. يتكون إجراء البوابات باستخدام طاحونة من الخطوات التالية:
- يقومون بتثبيت قرص مطلي بالماس على الخرسانة على المطحنة ويقطعون الجدار بصرامة على طول الخط إلى العمق المطلوب ، ولا ينسون استخدام معدات واقية ضد الغبار أثناء التشغيل.
- ثقب مع فوهة على شكل الأشياء بأسمائها الحقيقية أو إزميل بمطرقة يقرع الخرسانة بين الأخاديد المقطوعة. أثناء العمل ، يتم التحكم في تعميق الستروب بقطعة من الأنبوب ، في محاولة للحفاظ على عمق لا يقل عن 5 مم. من مستوى الجدار.
- بعد القيام بالعمل ، يتم تنظيف القناة من الأوساخ والأتربة المتراكمة بفرشاة ، قبل إحكام غلقها باستخدام مادة رابطة الجبس ، يتم ترطيب سطح الستروب.
أرز. 7 كيفية صنع الومضات للأنابيب عند استخدام ثقب
إيجابيات وسلبيات طرق إخفاء أنابيب التدفئة
الإنشاءات دريوال والرقائق
يختار الكثير من الناس طريقة مثل إخفاء أنابيب التدفئة في مبنى جديد مصفح عن طريق بناء صندوق منه. في هذه الحالة ، يتضح أن التصميم مصمم مثل الأرضية. إذا كانت هناك اتصالات أخرى في المنزل ، بالإضافة إلى أنابيب التدفئة ، فمن الأفضل إخفاؤها بجدار زائف مصنوع من اللوح الجصي.
الطريقة المدروسة لها عدد من العيوب ، على سبيل المثال:
- غير مناسب للأنابيب المعدنية والبلاستيكية والبولي بروبيلين. التي ترتبط بواسطة تركيبات قابلة للطي ؛
- إذا كان الأنبوب قديمًا ، فمن الخطورة جدًا وضع الأنبوب في الصندوق: فقد يتسبب التسرب الذي حدث في حدوث الكثير من المتاعب ؛
- قبل إخفاء الأنابيب غير القابل للصدأ والنحاسية والفولاذية خلف صندوق مزخرف ، من الأفضل تغطيتها بمواد عازلة للحرارة ؛
- تقلل معدات الجدار الزائف من مساحة الغرفة.
ولكن ، التي تشكلت نتيجة لبناء جدار زائف ، يمكن استخدام مكانة للاستفادة منها. على سبيل المثال ، من خلال وضع طبقة من العزل ، يمكنك تحسين عزل الضوء والصوت بشكل جيد. يمكنك استخدام هذا المكان للإضاءة الليلية أو وضع نظام ستيريو. باستخدام مكان مناسب للاستخدام الجيد ، ستكون معدات الجدار الخاطئ خيارًا مبررًا تمامًا لإخفاء الأنابيب للتدفئة.
يختبئ الخطوط في الحائط ، الأرضية
هذه الطريقة ، كيفية إخفاء أنابيب التسخين في ذراع التسوية الأرضية أو في الحائط ، ليست مناسبة لجميع الطرق السريعة.
لديهم أنابيب تسخين في الحائط ، إيجابيات وسلبيات يجب أن تعرفها قبل اختيار طريقة إخفاء الخط. الميزة الرئيسية لهذه الطريقة هي أن تصميم الغرفة لن ينزعج أو يثقل كاهلًا بتفاصيل إضافية. صحيح ، هناك أيضًا عيوب. على سبيل المثال ، تعقيد التثبيت. إذا تسرب الأنبوب ، فسيتعين عليك تدمير الجدار للإصلاح.
لمنزل خاص - هذا خيار عملي للغاية.
استخدام عناصر الديكور
تعتبر الوريدات الزخرفية لأنابيب التدفئة خيارًا رائعًا لإخفاء الأنابيب.
وبالتالي ، يوجد اليوم العديد من الطرق لإخفاء أنابيب التدفئة في منزل خاص. ينصح بإغلاق الطرق السريعة في مرحلة تشييد المبنى. ولكن حتى بعد البناء يمكن تزيين الأنابيب. كل طريقة لها مزاياها وعيوبها. ويعتمد أي شخص يتم تفضيله على نوع خط الأنابيب وظروف التشغيل والتصميم المختار للغرفة.
