لماذا يحدث هذا التأثير؟
من أين أتت وعلى من يقع اللوم؟ حسنًا ، السبب الأكثر شيوعًا هو خطأ في تصميم المدخنة. علاوة على ذلك ، فإن "الجناة" الأقل شهرة هم الحطام في المدخنة ، والتيارات الهوائية القوية في الأنبوب ، وحتى تأثير معين لظواهر الغلاف الجوي.
السبب # 1 - تصميم المدخنة
بادئ ذي بدء ، فإن تصميم المدخنة نفسها مهم - في حالة الارتفاع الشديد ، تكون المسودة قوية دائمًا ، وفي حالة انخفاضها غالبًا ما تكون غير كافية. الطول الأمثل يزيد قليلاً عن 5 أمتار ، ثم نادراً ما تحدث مشاكل في الجر ، وبالتأكيد ليس بسبب ارتفاع الأنبوب.
أيضًا ، يجب أن تتوافق مساحة المقطع العرضي للمدخنة مع الفرن - بأبعاد مقطعية صغيرة جدًا وفي نفس الوقت مع فرن قوي ، لا يمكن أن تترك كمية كبيرة من منتجات الاحتراق ببساطة سحبًا طبيعيًا وكافيًا لم يتم إنشاؤه. بالإضافة إلى المدخنة الكبيرة بشكل غير متناسب ، سيؤدي ذلك إلى حقيقة أن كل الحرارة ، كما يحب الناس أن يقولوا ، "ستنتقل إلى المدخنة". ولا ينبغي بأي حال من الأحوال تركيب أنابيب بأقطار مختلفة في المدخنة في مناطق مختلفة - سيكون هناك سخام ومشاكل في الجر.
يعمل السطح غير المستوي للأنبوب أيضًا كعقبة خطيرة أمام حركة الدخان - أي رواسب تقلل قطر الأنبوب ، ويصعب صهر الفرن في كل مرة. تخلق زوايا الميل مع دوران المدخنة أيضًا صعوباتها الخاصة - إذا تراكم السخام باستمرار في الزوايا ، فسوف يتداخل أيضًا مع المسودة العادية. لمنع حدوث ذلك ، عند التصميم ، التزم بالمعايير القياسية - انحناء 45 درجة ، دوران 90 درجة.
شكل ثقب الدخان مهم أيضًا: الجولة هي الأكثر ملاءمة للجر الجيد ، ولكن مع المربع والمستطيل ، غالبًا ما تنشأ المشاكل. لذلك ، في هذه الزوايا ، يوجد انحراف إضافي في الزوايا ، والذي يتداخل قليلاً مع التدفق الكلي ويقلل من قوة الدفع بشكل عام.
بالمناسبة ، المشكلة الأكثر شيوعًا للمسودة الضعيفة هي المداخن المعدنية. مشكلتهم هي أنهم يسخنون بسرعة ، ولكن أيضًا يبردوا بسرعة ، ويغرق الهواء البارد دائمًا. مداخن الطوب القديمة الجيدة أكثر موثوقية في هذا الصدد.
السبب الثاني - انتهاك التهوية
أيضًا ، يمكن أن يؤدي عدم وجود تهوية في الغرفة حيث يتم تسخين الموقد إلى مثل هذه المحنة. تحقق من وجود المسودات - هل هي قوية جدًا؟ يمكن لمثل هذه الزوابع الموجودة في الغرفة أن "تربك" اتجاه الدخان ، بغض النظر عن مدى غرابة ذلك. بالمناسبة ، غالبًا ما تنشأ تيارات هواء شديدة في الحمامات بسبب الدرج المؤدي إلى الطابق الثاني. راقب هذا ، ولا تفتح النوافذ أبدًا عند الهبوط إذا كان أعلى بكثير من مستوى صندوق الاحتراق.
انتبه أيضًا إلى التهوية إذا كان لديك نبع ماء في غرفة المرجل. سيستمر سحب الهواء من غرفة الاحتراق ، وبمرور الوقت سيتشكل نقص خطير في الأكسجين وسيحدث خلخلة الهواء الحرجة.
من وقت لآخر ، يندفع تيار من الهواء عبر المدخنة ، وسوف يخرج العمود ، وسوف تدخن الغرفة. هل لديك مثل هذا الموقف؟ هل ما زالت هناك نوافذ بلاستيكية مانعة للصم؟ التعامل بشكل عاجل مع مسألة التهوية.
القضاء على أسباب الاتجاه العكسي
يتطلب سحب المدخنة الضعيف القضاء الفوري على هذه المشكلة ، ولهذا السبب يلجأ الكثير من الناس غالبًا إلى استخدام منظم خاص. باستخدامه ، من السهل التحكم في مستوى التدفق ، وكذلك إنشائه إذا لزم الأمر. يتم إنتاج منظم سحب المدخنة الأوتوماتيكي بعدة أشكال. يمكن أن يكون مثبتًا للمدخنة أو مثبتًا للتهوية.
بالطبع ، يهدف جهاز المدخنة إلى تنظيم تدفق الهواء. في الوقت نفسه ، يتميز بالاقتصاد المتزايد ، الذي لا يسعه إلا أن يبتهج.بالإضافة إلى ذلك ، يتم تحقيق وفورات من خلال التحكم في استهلاك الوقود. يضمن هذا الجهاز الأداء الدقيق للمدخنة ، وبالتالي فإن ظهور منتجات الاحتراق في الغرفة سيكون مستحيلاً.
يوفر مثبت التهوية الغرفة والفرن بتبادل الهواء الضروري. يتم إنتاج المثبت على شكل تصميم إيروديناميكي ، وله نوعان من التثبيت - في المنزل أو في الشارع كجهاز مستقل. بفضل استخدام هذا الجهاز في الغرفة ، سيتم استبعاد ظهور أي روائح أو نفخ غير محبب.
كما يساعد هذا الجهاز في الحد من تطور العفن والفطريات الضارة الأخرى. إنه ملائم للغاية للاستخدام مع مثبت المدخنة. بالإضافة إلى هذه الأجهزة ، فإن فحص المسودة في المدخنة سيحدد أسباب غيابها ، وبعد التخلص منها ، سيكون أداء الأنبوب في أفضل حالاته مرة أخرى.
كيفية زيادة الجر في قناة مثبتة بالفعل
تجعل الحسابات المذكورة أعلاه من الممكن بناء مدخنة مع المعلمات المثلى للحصول على المستوى الطبيعي للغاطس الطبيعي. ولكن ماذا لو كان هناك اتجاه عكسي؟ هل من الممكن زيادة المؤشر وكيفية زيادة الجر بمفردك؟ هناك عدة طرق:
- تنظيف المدخنة. عندما يستقر السخام وأنواع الرواسب الأخرى ، يتم تقليل قطر العمل للأنبوب بشكل كبير ، مما يؤدي إلى انخفاض في الدفع. يمكنك تنظيف:
باستخدام فرشاة مدخنة

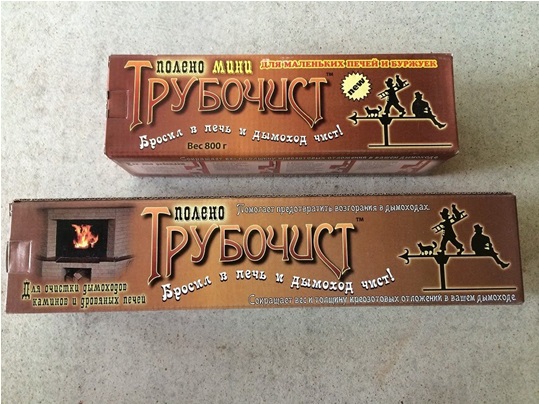

وسائل خاصة مثل سجل "مدخنة كنس" ؛
منظف خاص للسخام
عند استخدام منتجات خاصة ، من الضروري اتباع التعليمات الواردة على عبوة المنتج أو ملحق خاص بصرامة.
العلاجات الشعبية. على سبيل المثال ، قشر البطاطس النيئة وحطب الحور الرجراج وما إلى ذلك ؛
- القضاء على عيوب التصميم التي حدثت أثناء بناء الأنبوب (إزالة الشقوق ، والإطالة أو التقصير ، والقضاء على الانحناءات المفرطة ، والعزل ، وما إلى ذلك) ؛
- تركيب معدات إضافية.
كمعدات إضافية لتعزيز الجر ، يمكنك استخدام:
منظم. يتم تثبيت الجهاز على الأنبوب ويسمح لك فتح / إغلاق المخمد بضبط قوة الجر في نظام التدفئة ؛
جهاز التحكم في الجر
مضخم انحراف. تحدث الزيادة في الدفع بسبب إعادة توجيه تدفقات الهواء الناتجة عن زيادة قطر الجهاز ؛
جهاز لإعادة توجيه تدفقات الهواء

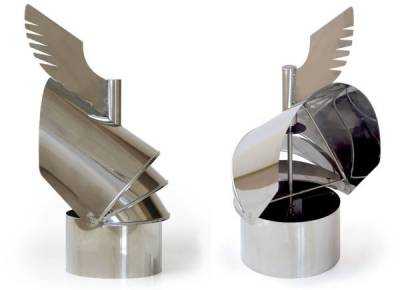

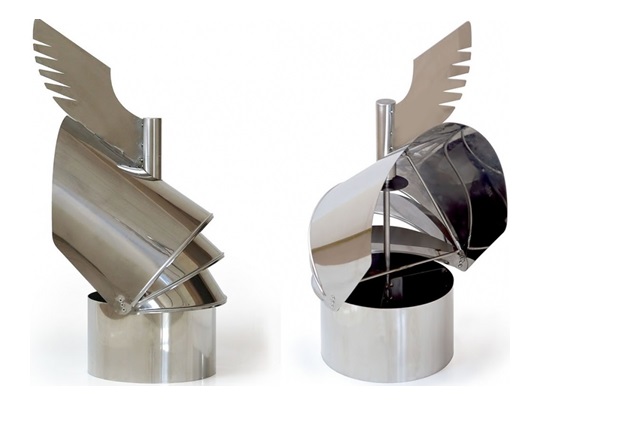

ريشة. مثبت السحب ، وكذلك العاكس ، مثبت في نهاية المدخنة ويعمل على تعزيز السحب بسبب تبسيط تدفقات الهواء. بالإضافة إلى ذلك ، تساعد ريشة الطقس على استقرار مستوى الجر أثناء هبوب الرياح القوية ؛
مثبت الجر
التوربينات الدوارة. عند تعرضه للرياح ، يبدأ الجهاز في الدوران ، مما يؤدي إلى إنشاء منطقة ضغط منخفض حول نفسه ، مما يساهم في زيادة قوة الدفع.
معزز سحب الرياح
على عكس الأجهزة الأخرى ، يؤدي التوربينات الدوارة وظائفها فقط في وجود الرياح. بالإضافة إلى أن الجهاز لا يحمي المدخنة من الانسداد بالأوراق والطيور الصغيرة وغيرها من الملوثات.
تتطلب جميع الأجهزة الإضافية صيانة دورية: التنظيف في فصل الشتاء والتنظيف من الجليد في الشتاء. إذا لم تقم بتنظيفه في الوقت المناسب ، فسيتم تقليل أداء الجهاز ولن يتحقق التأثير المطلوب.
معلومات مفيدة حول مسودة المدخنة
جميع سكان الريف أو منازل المدينة الخاصة على دراية بمفهوم مشروع المدخنة. هل يعرفون معنى هذا المصطلح؟
إذا ابتعدنا قليلاً عن المصطلحات العلمية الجافة ، فيمكن تعريف المسودة على أنها ظاهرة طبيعية ينتقل فيها الهواء من منطقة إلى أخرى ، أي من منطقة هوائية ذات ضغط مرتفع إلى منطقة ذات ضغط منخفض.كل هذا يحدث بمساعدة جهاز تهوية - قناة خاصة في المدخنة.
باستخدام هذه العملية من الديناميكا الهوائية ، بدأت البشرية في استخدام المواقد والمواقد والغلايات وتدفئة منازلهم بمساعدة أنواع مختلفة من الوقود - الفحم والحطب والجفت ، إلخ.
تنتج Furanflex مادة لترميم مداخن المواقد والمدافئ. يمكن استخدام المواد لإصلاح المداخن من أي نوع وتعقيد التنفيذ. تركيب سريع وجودة عالية. ضمان من 10 الى 30 سنة.
مع تهوية جيدة ، يشتعل الموقد بسرعة وتمتلئ الغرفة بالدفء اللطيف.
من مدخنة مصممة ومبنية بشكل صحيح ، وبالتالي ، من مشروع جيد يعتمد على:
- جودة تدفئة المكان
- تخفيض تكاليف الوقود.
- سلامة التواجد في المباني ذات التدفئة الخاصة بها.
لحظات البيت
يمكن أن يؤثر عدد من العوامل الداخلية بشكل كبير على وجود / عدم قوة الجر وقوتها:
- المادة التي تم بناء المبنى منها.
- متوسط درجة حرارة الغرفة.
- أقصى مساحة هوائية فى المسكن.
- عدد الأشخاص بشكل دائم داخل المسكن.
- وجود مصادر داخلية تستهلك الأكسجين بشكل إضافي (سخانات ، سخانات ، مواقد ، إلخ).
- انتظام سحب الهواء النقي (تهوية ، تهوية).
عوامل خارجية

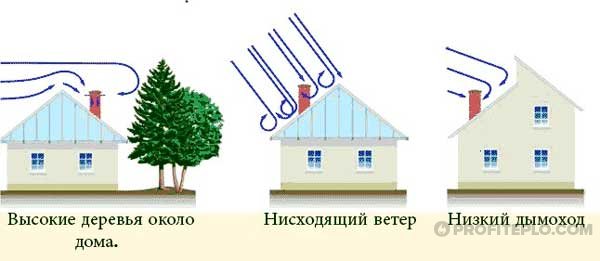

هناك عوامل أخرى تحدد مسودة المدخنة ، وتقع خارج الغرفة المدفأة. نحن نتحدث عن درجة حرارة البيئة الخارجية والضغط الجوي والرطوبة واتجاه الرياح. يمكن لظاهرة مثل تغير درجة الحرارة أثناء النهار أن تؤثر أيضًا على قوة الجر - بسبب حركة طبقات الهواء الباردة والدافئة.
تظهر صعوبات الجر لأسباب مختلفة ، يمكن ببساطة التغاضي عن بعضها. على سبيل المثال ، يمكن أن تحدث مشاكل مع الهواء المتسرب من خلال المدخنة إذا كانت المدخنة تقع أسفل سلسلة تلال المبنى أو الأشجار القريبة الشاهقة.
ملامح تصميم المدخنة
قد تختلف المسودة اعتمادًا على خصائص تصميم المدخنة:
- ارتفاع؛
- وجود العزل
- ضيق؛
- الموقع (داخلي / خارجي) ؛
- الطول؛
- وجود / عدم وجود مخالفات أو خشونة ، إلخ.
من الضروري والممكن التحكم في الجر في الغرفة باستخدام "رافعات" العامل الأول والثالث (داخل المنزل والتصميم). التغيرات الطبيعية ، بالطبع ، لا تعتمد على الإنسان.
يعد الحفاظ على تيار الهواء في المدخنة تحت السيطرة شرطًا أساسيًا للعيش الآمن والمريح في المبنى الخاص بك. إذا كانت المسودة ضعيفة جدًا ، فمن المستحيل تقريبًا إضاءة الموقد وتدفئة المنزل.
مع الدفع العكسي ، يتم "إلقاء" الغازات الناتجة عن الاحتراق في مساحة المعيشة ، وليس في الهواء عبر الأنبوب. هذا خطير جدا على صحة الإنسان وحياته!
من المستحيل عدم ملاحظة مثل هذا السلوك غير النمطي للدخان
مع تيار قوي للغاية ، يتم سحب كل الحرارة بسرعة عبر قنوات المدخنة دون الحاجة إلى وقت لتدفئة الغرفة الساخنة إلى درجة الحرارة المطلوبة.
تصميم المدخنة
عند استخدام أجهزة تسخين مختلفة - السخان أو سخانات المياه أو المواقد - يتم تثبيت أنظمة المداخن. السخان والمدخنة عبارة عن هيكل واحد ، يتم أثناء التثبيت مراعاة القواعد واللوائح الخاصة لضمان التشغيل الآمن والمتواصل للنظام ؛ يجب أن تفي بالمتطلبات التالية:
- تحمل التعرض لدرجات حرارة عالية ؛
- تكون مقاومة للرطوبة الناتجة عن عملية التكثيف ؛
- لا تنهار تحت تأثير المواد الكيميائية العدوانية ؛
- لديها الجر اللازم للتشغيل الآمن.
يعتمد المقطع العرضي للأنبوب ، ارتفاع الهيكل ، مادة التصنيع على نوع السخان. بالإضافة إلى الأجزاء الرئيسية للهيكل ، يتم تثبيت أجهزة خاصة لتحسين المسودة في القناة: المخمدات ، والمنحرفات ، والمثبتات ، إلخ.
لماذا يحدث رد فعل عنيف؟
يمكن أن يصبح الدفع الضعيف أساسًا لتشكيل الاتجاه العكسي. كيف يمكنك التعرف على أن الجر ليس على ما يرام؟
هذا "يُقال" بلحظات يمكن التأكد منها بالعين المجردة: كثرة الدخان في الموقد ، والسخام على الباب ، وحركة الدخان الواردة داخل المنزل. بمعنى آخر ، لا يدخل الدخان ، الخبث الناتج عن الوقود القابل للاحتراق إلى المدخنة عبر المدخنة ، ولكنه يميل إلى الدخول إلى غرفة المعيشة والباب مفتوحًا ومن خلال الشقوق.
أسباب الاتجاه العكسي:
- عيوب التصميم في المدخنة. أنبوب منخفض - زيادة مخاطر الدفع العكسي. كلما زاد ارتفاع الأنبوب ، كانت عملية استخراج غازات العادم والدخان أفضل. الارتفاع الأمثل للأنبوب حوالي خمسة أمتار.
- تطابق قطر الأنبوب مع معلمات جهاز الفرن. بالنسبة للفرن القوي ، يلزم وجود مدخنة بها أنبوب ذو مقطع عرضي كبير إلى حد ما. لكن المقياس مهم للغاية هنا ، لأن استخدام أنبوب عريض جدًا سيجعل عملية الاحتراق غير مربحة (كل الهواء الدافئ سيتطاير حرفياً في الأنبوب). من غير المقبول استخدام عدة أنابيب بأقسام مختلفة في المدخنة!
- استخدام الأنابيب غير الملساء. المخالفات والرقائق والخشونة وما إلى ذلك - عقبة أمام الجر الجيد. بمرور الوقت ، قد تضيق فتحة المدخنة بسبب رواسب السخام وعناصر الاحتراق الأخرى وتعيق عملية إشعال الموقد ، وعمله الطبيعي.
- انتهاك / نقص التهوية. لا تساعد المسودات والنوافذ المفتوحة في الغرف الموجودة فوق صندوق الاحتراق في عملية احتراق الوقود ، ولكنها تشوهه ، مما يجعله عديم الفائدة وغير آمن.
تعتبر قنوات المداخن المصنوعة من المعدن أدنى بكثير من أنابيب الطوب. التسخين السريع ونفس التبريد السريع لا يفيدان نظام التدفئة بشكل عام والمدخنة بشكل خاص.
تعتبر أنابيب الطوب أكثر كفاءة من حيث استخراج الدخان.
يمكن أن يظهر الاتجاه العكسي أيضًا لأسباب موضوعية لا تعتمد على الشخص. هبوب رياح قوية ، طقس ممطر ، ملبد بالغيوم مع رطوبة عالية هي لحظات غير مواتية من حيث مشاكل الجر.
هناك مصطلح مثل الاتجاه العكسي المؤقت. ما هذا؟ في هذه الحالة ، يجدر الحديث عن انتهاكات الجر مؤقتًا ، لعدة أيام. بعد فترة معينة ، يعود الجر إلى طبيعته.
يمكن أن يحدث سحب مؤقت للظهر بسبب الغرفة الباردة التي لم يتم تسخينها لفترة طويلة. الهواء شديد البرودة المتراكم في أنبوب المدخنة يمنع الوقود من الاحتراق بسرعة. لذلك ، يمكن "إخراج" الدخان من المدخنة إلى المسكن أو الحمام أو أي غرفة أخرى بها موقد أو مدفأة.
من السهل جدًا التخلص من الهواء البارد في المدخنة - قم بتسخين الأنابيب عن طريق حرق الصحف العادية وورق الحائط والورق في الفرن. الشيء الرئيسي هو أن هذه المواد مجففة جيدًا.
إذا كان من الممكن إصلاح مشاكل الجر بشكل مستمر أو بتردد معين ، فمن الضروري اتخاذ تدابير للقضاء على الجر السيئ.
حساب الدفع
لذا ، فإن حساب المسودة هو حساب قسم المدخنة لغلاية الغاز أو الموقد أو الموقد أو معدات التدفئة الأخرى. كيف تحسب المقطع العرضي؟ للقيام بذلك ، تحتاج إلى تحديد:
- حجم الغاز الذي سيمر عبر المدخنة خلال ساعة واحدة ؛
- مساحة المقطع العرضي للمدخنة ؛
- قطر القسم.
حساب حجم الغاز
لحساب حجم الغاز الذي يمر عبر قناة المداخن ، يتم استخدام الصيغة التالية:
V = B x V1 x (1 + T / 273) / 3600 أين
B هي كتلة الوقود المحترق في ساعة واحدة من تشغيل معدات التدفئة ؛
V1 - عامل التصحيح ، والذي يعتمد على نوع الوقود المستخدم للتدفئة ؛
T هي درجة حرارة الغاز المحددة عند مخرج المدخنة.
يمكن الحصول على المؤشرين V1 و T من الجدول المتوفر في GOST 2127-47.

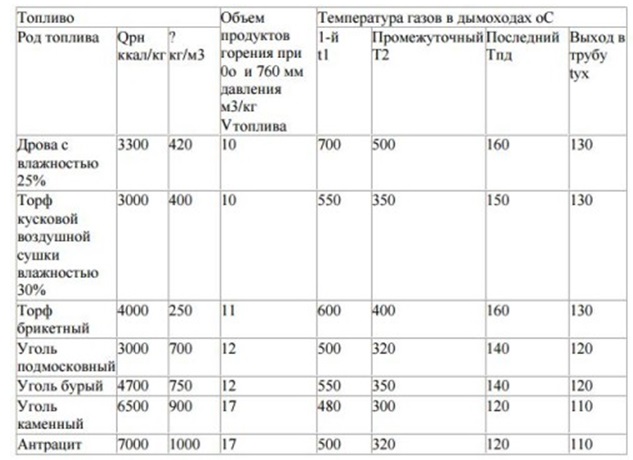

جدول من GOST لتحديد معلمات الحساب
قسم حساب المنطقة
بعد تحديد حجم الغازات التي تمر عبر قناة المداخن ، يمكنك حساب حجم قسم الأنبوب:
S = V / W ، أين
V هو الحجم المحسوب مسبقًا ؛
W هي سرعة الغازات التي تمر عبر قناة الدخان (هذه القيمة ثابتة وتساوي 2 م / ث).
تعريف القطر
الخطوة التالية هي تحديد قطر المدخنة مباشرة. لهذا ، يتم استخدام الصيغة التالية:
D = √4 * S / π أين
S هي منطقة المقطع العرضي لقناة الدخان ؛
π ثابت يساوي 3.14.
مثال
على سبيل المثال ، سنحسب وفقًا للصيغ الموضحة بالمعلمات التالية:
- في الموقد المثبت في الحمام ، يتم حرق 10 كجم من الحطب كل ساعة ؛
- درجة حرارة الغازات عند مخرج الأنبوب 130 درجة مئوية.
احسب حجم الغازات:
V = 10x10x (1 + 130/273) / 3600 = 0.041 (م³ / ساعة)
حدد المقطع العرضي لأنبوب المدخنة:
S = 0.041 / 02 = 0.0205 (م²)
نجد قطر الأنبوب الأنسب للمعلمات المعينة:
د = √ 4 * 0.0205 / 3.14 = 0.162 (م)
هذا يعني أنه بالنسبة للموقد المستخدم في المثال ، يكفي تركيب مدخنة بقطر 165-170 مم.
كيفية إجراء الحسابات وتثبيت مدخنة بنفسك ، انظر إلى الفيديو.
إختبار القوة
قبل إهدار طاقتك لمحاربة الجر السيئ ، تأكد من أن قوة الجر تترك الكثير مما هو مرغوب فيه.
يمكنك التحقق من الجر بمساعدة أجهزة خاصة أو بنفسك. طرق بسيطة لإصلاح الجر:
- أشعل ورقة ، اتركها تحترق قليلاً. قم بإحضارها إلى الموقد أو الموقد ، وقم بإطفاء الورق ولاحظ اتجاه الدخان. إذا ذهب إلى الأنبوب - جر جيد ، ينحرف في الاتجاه المعاكس - دفع عكسي ، إذا حافظ على "الاستقامة" - فلا يوجد دفع. يمكن إجراء عمليات التلاعب المماثلة باستخدام السجائر الرقيقة أو ورق التواليت دون إشعال النار فيه.
- إذا كان هناك مدخنون في المنزل ، فاتبع اتجاه دخان السجائر أو من لهب عود ثقاب ، ولاعة بالقرب من مدفأة أو موقد. ارسم الاستنتاجات بنفس طريقة الفقرة الأولى.
- يمكن أن تساعد شعلة الشمعة العادية أيضًا في تحديد تيار الهواء في المنزل.
- قد تشير مرآة الجيب التي يتم إحضارها إلى صندوق الاحتراق ومغطاة بالمكثفات إلى مشاكل في إزالة الدخان من الموقد.
- يُشار إلى وجود الكثير من السحب ، الذي يزيل الحرارة المفيدة من الغرفة ، من خلال همهمة مسموعة في الفرن - طنين عالي.
- يمكن أن يكون لون النار في الفرن مؤشراً على قوة الجر المختلفة. اللون الذهبي - الجر الجيد ، واللهب الأبيض - الجر المفرط واللون الأحمر والدخان الأسود - ضعف الجر ، واحتمال كبير للضغط العكسي.
يمكن أن تساعد الولاعة العادية في فحص المسودة.
مقياس شدة الريح هو جهاز مألوف لكثير من الناس في الحقبة السوفيتية. باستخدام هذا الجهاز ، كان من الممكن قياس تيار المدخنة. تعتبر القراءات في غضون 10-20 باسكال طبيعية. عيوب الجهاز هي قلة دقته عندما تكون قوة الرياح أقل من متر واحد في الثانية.
سيساعد هذا الجهاز البسيط في حماية حياتك في منزل به موقد تدفئة.
تقدم الصناعة الحديثة عددًا كافيًا من الأجهزة لقياس السحب ، وهناك أجهزة تثبت المسودة عند مدخل ومخرج المدخنة.
أسباب ضعف الجر
تحتاج أولاً إلى معرفة سبب وجود تيار رديء في الفرن. يمكن أن تنشأ المشاكل من البداية وأثناء العملية. فيما يلي الأسباب الأكثر شيوعًا:
- انسداد القناة (السخام على الجدران أو كل أنواع الحطام التي سقطت من الشارع).
- أخطاء في مرحلة البناء (يستلزم عدد كبير من الانحناءات والأقسام الأفقية زيادة في خسائر الضغط على طول القناة ؛ بالإضافة إلى ذلك ، يجب أن يكون الأنبوب من نفس القطر على طول الطول بالكامل لسرعة موحدة ، مما يحدد التكوين ركود السخام).
- تسرب وصلات خطوط الأنابيب (يمكن أن يحدث في كل من مرحلة البناء وبمرور الوقت ، لذلك من الضروري التحقق بشكل دوري من جودة القناة).
- دعم الرياح (غالبًا بسبب الريح يحدث انقلاب مؤقت للمروحة ، لذلك يُنصح باختيار موقع تركيب أنبوب المدخنة بعناية).
- تم تحديد قطر القناة بشكل غير صحيح بالنسبة إلى قوة الموقد.
- قلة تزويد الهواء.
أسباب الاتجاه العكسي
للتحكم في نظافة قناة الدخان ، على الجزء الرأسي من الأنبوب من الأسفل ، يمكنك تركيب قطعة من الأنبوب بسدادة ، وإزالتها بشكل دوري ، يمكنك التخلص من معظم الحطام المتراكم.
تصميم المدخنة
يعد موقع المدخنة على سطح المبنى مهمًا جدًا للتشغيل الصحيح للموقد. في وقت سابق من المقال ، ذكرنا بالفعل أن ارتفاع المدخنة يجب ألا يقل عن 500 مم
لكن هذه ليست سوى مؤشرات عامة فيما يتعلق بالسقف المسطح ، في الواقع ، يعتمد ارتفاع المدخنة على المسافة إلى التلال والمباني القريبة الشاهقة. فيما يلي بعض القواعد العامة لارتفاع المدخنة:
- إذا كانت المسافة إلى حافة المبنى أقل من 1.5 متر ، فيجب ألا يقل ارتفاع المدخنة أيضًا عن 0.5 متر.
- إذا كانت المدخنة تقع على مسافة 1.5 إلى 3 أمتار من التلال ، فإنها لا تكون أقل من التلال ، بغض النظر عن الارتفاع.
- إذا كانت المدخنة تقع على بعد أكثر من ثلاثة أمتار من التلال ، فلا ينبغي أن تكون أقل من الخط المرسوم من التلال بزاوية 10 درجات في الأفق.
- إذا تم توصيل مبانٍ أطول ، فيجب إخراج الأنبوب فوقها.
- إذا كانت مجاري العادم موجودة بالقرب من المداخن ، فيجب أن يؤخذ ارتفاع غطاء المحرك على الأقل على ارتفاع هذه الأنابيب.
خيار تركيب المدخنة
انتهاك التهوية
على التهوية يستحق المسكن بمزيد من التفصيل. إذا كان معظم الناس يعرفون أو يخمنون مشاكل أخرى ، فعادةً ما تُنسى التهوية. غالبًا ما تنشأ المشكلات بسبب الطابق الثاني في الحمام ، على سبيل المثال ، عندما يكون انبعاث منتجات الاحتراق قريبًا جدًا من نوافذ الطابق الثاني. تولد تدفقات الهواء التي تتم مواجهتها ضغطًا زائدًا ، مما يتداخل مع الجر الطبيعي.
قنوات التهوية في المدخنة
غالبًا ما تنسى التهوية في غرفة المرجل نفسها. يوجد الآن في كل مكان نوافذ بلاستيكية محكمة للغاية ولا تسمح بدخول الهواء الخارجي على الإطلاق. إذا تم إغلاقها وعدم وجود فتحات إمداد ، فعند احتراق الموقد ، بعد فترة زمنية معينة ، سيحدث فراغ حرج في الغرفة ، وسوف تنفجر تدفقات الهواء الصغيرة بشكل دوري عبر الأنبوب. هذه الظاهرة مزعجة للغاية ويجب عليك الاهتمام بالتهوية الكافية مسبقًا. في بعض الحالات ، لا تكفي التهوية الطبيعية ويلزم تركيب مروحة ، لأنه مع الدفع الميكانيكي ، يكون تبادل الهواء أكثر نشاطًا ولن يكون هناك نقص في الأكسجين.
عوامل خارجية
إذا كنت لا تستخدم الموقد لفترة طويلة (على سبيل المثال ، في الصيف) ، يمكن للطيور بناء أعشاش في الأنبوب أو بناء خلية الدبابير
هذه الظاهرة شائعة جدًا ، لذلك من المهم فحص المدخنة في كل مرة قبل بدء موسم التدفئة. عند فحص الجزء الداخلي للمدخنة بصريًا ، يمكن للمرء أيضًا اكتشاف كمية كبيرة من السخام الملتصق ، مما يخلق مقاومة إضافية.
لسوء الحظ ، قنوات المداخن ليست أبدية ، ويمكن أن تنهار بمرور الوقت ، الأمر الذي يحتاج أيضًا إلى المراقبة بشكل دوري.
فحص وتنظيف قنوات المداخن
غالبًا ما يكون سبب تدهور الجر هو تغير الظروف الجوية ، مثل الضباب أو المطر أو هبوب الرياح المفاجئة. تخلق دوامة التيارات الهوائية بالقرب من مخرج المدخنة مقاومة إضافية. لا تؤدي هذه الظواهر إلى تفاقم قوة الجر فحسب ، بل يمكنها أيضًا أن تتسبب في انقلابها.
عوامل خارجية
لماذا يوجد تيار سيئ في الموقد ، إذا تم ترتيبه بشكل صحيح ، وتم تنظيف المداخن مؤخرًا؟ بالإضافة إلى هذه الأسباب ، يعتمد سحب الموقد على العوامل البيئية الخارجية والطقس.
أكثرها شيوعًا:
- تهوية مرتبة بشكل غير صحيح في المنزل ،
- تقلبات في درجات الحرارة والرطوبة في الخارج ،
- الرياح والعوامل المناخية الأخرى.
دعونا نلقي نظرة فاحصة على ما يتعين علينا القيام به في هذه الحالات.
انتهاك التهوية
يساعد تدفق الهواء النقي على إحداث انخفاض الضغط المطلوب في الفرن والمدخنة. إذا كان المنزل باردًا ولم يتم تسخين الموقد لفترة طويلة ، يكون هذا الاختلاف ضئيلًا.ونقص الهواء في غرفة الاحتراق يمكن أن يخلق فراغًا مؤقتًا في الغرفة ويثير سحبًا خلفيًا. من ناحية أخرى ، فإن المسودات المفرطة غير مواتية أيضًا ، لأن تدفقات الهواء الدوامة يمكن أن تعطل تدفق الهواء إلى الفرن ، مما يؤدي إلى إضعاف المسودة الصحيحة.
غالبًا ما يتم ملاحظة ذلك في فصل الصيف ، وأيضًا إذا كانت النوافذ أعلى من مستوى صندوق الاحتراق ، في هذه الحالة سيكون من الأسهل على الهواء الساخن تغيير اتجاهه نحو الغطاء عبر النافذة. يجب أن تكون حذرًا بشكل خاص مع مواقد الغاز ، فهناك خطر ليس فقط في تغيير اتجاه المسودة ، ولكن أيضًا في إطفاء الموقد وملء الغرفة بالغاز.
قبل المحاولات الأولى لإشعال الموقد ، من الضروري التحقق ليس فقط من المسودة في الفرن ، ولكن أيضًا من حركة الهواء في الغرفة ، وعند استخدام الموقد ، يجب مراقبة التهوية باستمرار. هذا ضروري أيضًا لمنع التسمم بأول أكسيد الكربون.
ريح شديدة

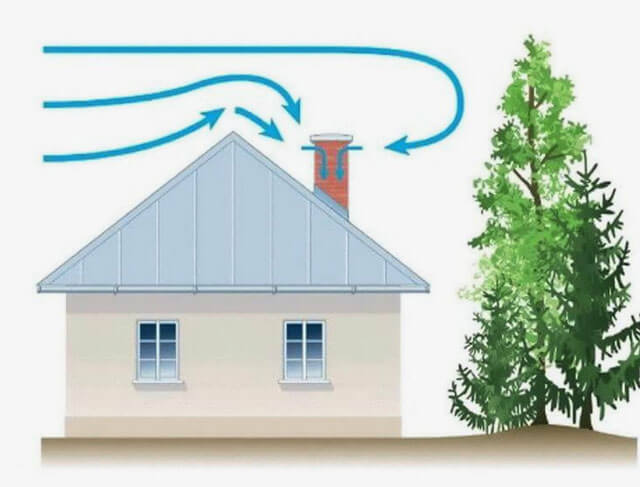

قد تؤدي هبوب الرياح القوية إلى عرقلة خروج الدخان من المدخنة مؤقتًا. مع مثل هذا التموج لتدفق الغاز الساخن ، يمكن أن يعمل الدفع في الاتجاه المعاكس. يحدث هذا في كثير من الأحيان مع المداخن المتصلة مباشرة بصندوق النار دون المرور بآبار التدفئة.
تؤدي حالة الرياح إلى تفاقم الموقع الأفقي لمخرج الأنابيب ، والذي غالبًا ما يستخدم في غرف المرافق في الطوابق السفلية من المنزل (الخروج من خلال الجدار).
يتم ترتيب الحماية من الرياح السائدة في المنطقة بمساعدة أغطية الأنابيب أو "المداخن" أو "دوارات المداخن". كما أنها تمنع البلل في المطر والثلج. تعتبر رطوبة الهواء الخارجي عقبة أخرى أمام الجر الجيد.
تركيب مدخنة سيحل المشكلة
رطوبة عالية
هذا العامل غير مباشر ، لكنه ليس أقل سوءًا. يمكن أن تتشكل الرطوبة العالية للهواء الخارجي بسبب الضغط الجوي المنخفض ، مما يقلل بالفعل من قوة الجر. تقلل الكثافة المتزايدة للجو الرطب المحيط من الخلخلة وتضعف حركة الدخان.
من السهل أن ترى أنه في المطر والثلج ، يترك الدخان المدخنة على مضض ، وينتشر على طول السطح ، ومع كل هبة رياح يهرب عبر باب الموقد إلى الغرفة. والعكس صحيح ، في الطقس الجاف الصافي ، تكون المسودة ممتازة والدخان يستحق أعمدة في السماء. أخيرًا ، في ظل الرطوبة العالية في فصل الشتاء ، تتشكل طبقة كثيفة من الصقيع في الأنبوب ، مما يقلل بشكل حاد من المقطع العرضي ويمنع الإطلاق الطبيعي للغازات.
في هذه الحالة ، غالبًا ما يتعين عليك تنظيف المدخنة.
حل المشكلة مع الاتجاه العكسي
الآن أنت بحاجة للتحقق من الجر. يمكنك استخدام جهاز خاص يقيس سرعة تدفق الهواء - مقياس شدة الريح. في كثير من الأحيان لا يوجد مثل هذا الجهاز ، ثم يمكنك استخدام الأساليب الشعبية ، على سبيل المثال ، إحضار مباراة محترقة أو ورقة ورؤية اتجاه حركة الهواء. علاوة على ذلك، يمكن تحديد جودة السحب من خلال لون اللهب في الفرن:
- لون أبيض أو فاتح جدًا - علامة على عدم كفاية الجر ؛
- إذا كانت الشعلة ذات لون ذهبي ، فإن المسودة طبيعية ؛
- ظلال داكنة من اللون البرتقالي - غير كافية.
يعتبر اللهب الذهبي في الفرن مؤشراً على المسودة العادية
إذا كان الموقد داخل المنزل ، فستكون المسودة أفضل مما لو كانت موجودة في الجدار الخارجي.
الطرق الأساسية لحل مشاكل الجر:
-
تحسين جودة المدخنة.
بادئ ذي بدء ، لتحسين مشروع المدخنة. للقيام بذلك ، من الضروري فحص القناة بأكملها بحثًا عن التصاق السخام والتسريبات في المفاصل. كل شيء يحتاج إلى التنظيف والإصلاح. إذا لم يساعدك ذلك ، فانتقل إلى الطريقة التالية.
-
تركيب عاكس في نهاية الأنبوب.
تكون الطريقة جيدة عندما تكون تيارات الهواء حول الأنبوب ثابتة وقوية. يزيد العاكس من قوة الجر تمامًا ، ومع ذلك ، بدون ريح ، يكون العاكس عديم الفائدة. في بعض الحالات ، يمكن أن يقلل الدفع بسبب خلق مقاومة إضافية لحركة الهواء من القناة.
-
تمديد المدخنة.
حل بسيط وسريع.الشيء الرئيسي هو الحساب الصحيح لموقع القناة بالنسبة لتلال المبنى ، بالإضافة إلى تحليل احتمالية تدفق الهواء في موقع التثبيت. بعد كل شيء ، حتى المدخنة التي يبلغ طولها 10 أمتار ، والمثبتة في المكان الخطأ ، لن تحل المشكلة.
-
تركيب مشروع المنظم.
يعوض الجهاز نقص أو زيادة الضغط الداخلي في القناة بالنسبة للقناة الخارجية. يسمح لك المنظم بالحفاظ على درجة الحرارة المثلى في الفرن من خلال التحكم في إمداد الهواء بالفرن. مع ذلك ، يكون معدل تدفق الهواء ثابتًا ، مما يعني أن الدفع مستقر ولا يعتمد على عوامل خارجية (الرياح ، تغيرات الضغط ، إلخ).

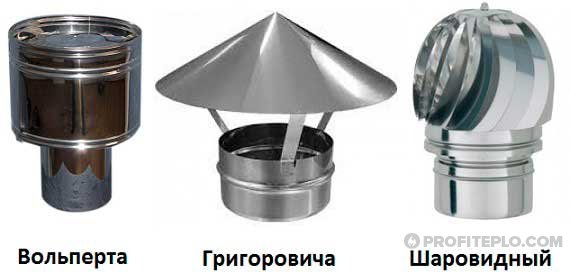

أنواع عواكس المدخنة
مفهوم آخر مهم هو المعاملة بالمثل. يحدث عندما تكون المقاومة في المداخن عالية جدًا (نظرًا لقربها من سلسلة التلال في المبنى ، والوقوف بجانب المباني الشاهقة ، وما إلى ذلك)
في هذه الحالة ، يمر الهواء من النار على طول المسار الأقل مقاومة ، أي داخل الغرفة ، أي أن الدفع الذي نحتاجه يختفي تمامًا. هناك أيضًا مصطلح "انقلاب الدفع" - يغير الهواء المتحرك اتجاهه لفترة معينة فقط. العلامات الأولى لاحتمال انقلاب التيار الوشيك هي تكوين كمية كبيرة من الدخان أثناء الاحتراق ، والتي ، عند فتح الموقد ، تنفجر في الغرفة. هذا يعني أن الاتجاه قد ساء ، مما يعني أنه يمكن عكسه تمامًا.
طرق التخلص من الدفع العكسي هي نفسها لتحسين الدفع. في الواقع ، السحب العكسي هو أقصى درجة وغير سارة من السحب السيئ ، والدخان في الغرفة مزعج بل وخطير. لذلك ، في حالة حرجة ، من المنطقي اللجوء إلى المتخصصين. سيقومون بتحليل جميع العوامل بسرعة وحل المشكلة.
تعتمد سلامة وكفاءة تسخين الموقد على تيار كافٍ في المدخنة. عند اكتشاف المشكلات الأولى حتى البسيطة ، من الضروري إجراء فحص كامل للنظام لتحديد أسباب المشكلات وإيجاد طرق لزيادة قوة الجر. يمكن إجراء معظم أعمال الإصلاح والترميم بيديك ، ولكن إذا لم تكن هناك ثقة بالنفس ، فأنت بحاجة إلى دعوة متخصص.
الفيديو ذات الصلة:
كيف تفحص
يتطلب وجود مشكلة في المدخنة حلاً عند العلامة الأولى. بالنسبة لأولئك الذين لا يعرفون كيفية التحقق من المسودة في المدخنة ، يمكنك تقديم عدة طرق:
- خذ ورقة رقيقة ، والتي تتفاعل بسهولة مع حركة الهواء ، وقم بإشعالها بإحضارها إلى المدفأة. إذا كان الورق أو اللهب أو الدخان يتأرجح في اتجاه الغرفة ، فهذه علامة على وجود مشكلة في المدخنة.
- يعد دخان السيجارة طريقة حساسة بشكل خاص لتحديد اتجاه حركة الهواء ، حتى مع تيار عكسي ضعيف.
- أنت بحاجة لمشاهدة النار في الفرن. إذا كان للشعلة صبغة بيضاء وسمعت قعقعة في المدخنة ، فإن المسودة مفرطة ، وعندما يكون للنار صبغة ذهبية ، تكون ظروف احتراق الوقود طبيعية.
توجد أجهزة إلكترونية حديثة لقياس معلمات المدخنة تسمى مقاييس شدة الريح وهي متاحة لأي مستخدم.
مشروع العودة في المدخنة
شاهد هذا الفيديو على موقع يوتيوب
سبب انقراض المرجل في طقس عاصف
في شقق المدينة ، يتم تركيب الغلايات المجهزة بقناة متحدة المحور. بفضل هذا ، حتى الرياح القوية لا تدخل إلى الداخل ولا تتسبب في انفجار الموقد. ومع ذلك ، في منزل خاص ، غالبًا ما تنشأ حالة عندما تنفجر غلاية الغاز مع هبوب رياح قوية. لماذا تنفجر غلاية الغاز في مهب الريح؟ هذا بسبب وجود جهاز تهوية غير صحيح وعدم تطابق في المعلمات التكنولوجية للمدخنة. لا ينبغي إصلاح هذه الأعطال إلا من قبل متخصصين في التدفئة.
بالإضافة إلى ذلك ، يحدث إطفاء لهب الموقد بسبب ميزات تصميم نظام التدفئة بأكمله أو نتيجة لعوامل خارجية.
في معظم الحالات ، يكون سبب اختفاء اللهب للحارق هو التالي: كتلة الهواء الداخلة من الخارج تمارس ضغطًا زائدًا ، ونتيجة لذلك يعمل صمام الفحص ويصبح في الوضع المغلق. يتفاعل النظام الأوتوماتيكي للغلاية مع وضع الصمام هذا ويتوقف إمداد الغاز للفرن. التكرار المتكرر لمثل هذا الموقف هو نتيجة التصميم غير الصحيح للمدخنة. فماذا تفعل إذا نفخ المرجل من خلال المدخنة.
يجب إيلاء اهتمام خاص لارتفاع هذا العنصر: يتم ضمان الأداء الطبيعي للتهوية إذا كان الجزء العلوي من المدخنة يقع على ارتفاع نصف متر فوق أقصى نقطة لسقف المنزل. لتحديد قطر القناة ، يجب إجراء حسابات خاصة ، مع مراعاة معلمات معدات الغلاية.
اختيار الأجهزة للتنظيم
ضع في اعتبارك بعض السمات المميزة وطرق استخدام الأجهزة للتحكم في الدفع وضبطه.
المنحرفات
يتم تثبيت هذه الهياكل على المدخنة (في الجزء العلوي منها) لإنشاء عقبات أمام تدفق الهواء. تنخفض شدة قوة الرياح بشكل ملحوظ عندما تصادف مثل هذه الأجهزة الموضوعة على أنبوب. يخرج الدخان عبر القناة "إلى الإرادة" بسبب دخول تيارات الهواء الضعيفة إلى الأنبوب. هذه التدفقات "تربط" غازات العادم و "تدفعها" للخارج.
تقضي المنحرفات على احتمال انسداد الأنبوب ، كما أنها مصنوعة بذوق رفيع ، مما يحسن بشكل كبير من مظهر المبنى بأكمله.
هناك عدة أنواع من المنحرفات:
- TsAGI.
- جولة فولبرت
- جريجوروفيتش.
- على شكل صفيحة
- في شكل الحرف H ؛
- لف؛
- ريشة.
جميع هذه الأجهزة تقريبًا مصنوعة من الفولاذ المقاوم للصدأ ، وفي حالات نادرة - من النحاس. باستخدام الأقواس ، والمشابك ، والمسامير ، وشريط الختم ، يتم توصيل العاكس بأنبوب المدخنة. تم تجهيز بعض الأجهزة أيضًا بوظائف إضافية: لإطفاء الشرر (للتخلص من حريق السقف المحتمل) ، للتحكم في درجة حرارة الهواء الخارج (في هذه الحالة ، يتم تشغيل المستشعر إذا لم يخرج الهواء الساخن وهناك احتمال من المسودة العكسية).
عيوب استخدام العاكسات هي الحد الأدنى من كفاءتها في الطقس الهادئ.
معرض الصور: أنواع العاكسات
الجهاز الأكثر شيوعًا لتحسين الجر
يمكن شراء هذا الجهاز من المتاجر المتخصصة.
يعتمد اختيار الجهاز على ميزات تصميم الأنابيب وتفضيلاتك.
الأجهزة الدوارة
تستخدم التوربينات المثبتة في الجزء العلوي من المدخنة طاقة الرياح الكامنة. تعمل التيارات الهوائية على تحريك الفوهة الدوارة (تتحرك دائمًا في نفس الاتجاه) ، وبالتالي يتخلل الهواء بالقرب من المدخنة. من المستبعد تمامًا دخول أي أجسام غريبة وهطول الأمطار داخل المدخنة باستخدام أنبوب دوار.
الأنابيب الدوارة لها عيب كبير ، على غرار تشغيل العاكس. استخدامها في يوم هادئ غير فعال.
إذا لم تكن لديك قدرات كبيرة ، فإن شراء مثل هذه الأجهزة لا يمثل مشكلة.
مشروع المنظمين
تعتبر هذه الأجهزة اكتشافًا حقيقيًا لسكان المنازل الريفية ومحبي الحمامات وتجمعات الموقد. هذه الأجهزة متصلة بمدخنة المرجل. وهي مجهزة بلوحة معدنية بحمل يوازنها من جانب واحد. عندما تكون المسودة جيدة ، لا تمنع اللوحة المعدنية الوصول الحر للهواء إلى المدخنة. مع الدفع الضعيف أو العكسي ، تعمل اللوحة المعدنية كنوع من الذهول.
يتم تعيين حدود نطاق الدفع من قبل المستهلك نفسه ، المعلمات المعتادة هي 10-35 باسكال.
يعمل الجهاز بشكل مستقل تمامًا ، ولا يتطلب إمدادًا بالتيار الكهربائي.
