معايير اختيار مخطط الأسلاك
سيعتمدون على نوع الوقود المحروق ، ومساحة التسخين الإجمالية للجسم وحالة العزل الحراري ، ونموذج المرجل وموقعه.
بشكل أساسي ، يتم استخدام مخططات تركيب أحادية أو ثنائية الأنابيب أو مجمعة. وإذا تم استخدام الأولين للوحدات ذات الدوران الطبيعي والقسري ، فإن الطريقة الأخيرة تكون قابلة للتشغيل حصريًا في مخطط الضخ لنقل المبرد.
يربط الإصدار أحادي الأنبوب خطًا حلقيًا واحدًا والتضمين المتسلسل لأجهزة التسخين فيه. يوجد في الغلاية ذات الأنبوبين أنبوبان مستقلان للإمداد / الإرجاع من المرجل ، حيث يتم توصيل أجهزة التدفئة عند الإمداد.
مع أنابيب التجميع - تم تجهيز مجمّع واحد أو أكثر ، يتم وضع أنبوب مستقل لكل جهاز تسخين. كما يسمح لك بتضمين "أرضية دافئة" من أنابيب البولي بروبلين.
على الرغم من حقيقة أن مخطط المجمع يؤدي إلى زيادة مناسبة في تكلفة المشروع ، إلا أنه من حيث تنظيم عملية إمداد الحرارة ، فهو الأكثر مثالية. تعمل المخططات الحرارية الحديثة في دول الاتحاد الأوروبي حصريًا باستخدام هذا الخيار. على الرغم من الحاجة إلى عمليات حسابية أكثر تعقيدًا أثناء مرحلة التصميم ويستخدم التجميع حجمًا أكبر من أنابيب PPR ، إلا أن النظام لا يزال يسمح بضبط كل غرفة على حدة.
تعتمد معايير اختيار الخيار على تصميم وحدة المرجل:
- تتطلب معظم الشركات المصنعة أن يكون المتر الأول من الأنابيب مصنوعًا من الفولاذ ، خاصة لمراجل الوقود الصلب.
- يتم تركيب أنابيب البولي بروبلين لوحدة الغاز أو زيت التدفئة باستخدام مسدس هيدروليكي ومشعب.
- غالبًا ما تحتوي غلايات الغاز على مضخات مدمجة في تصميم الجهاز.

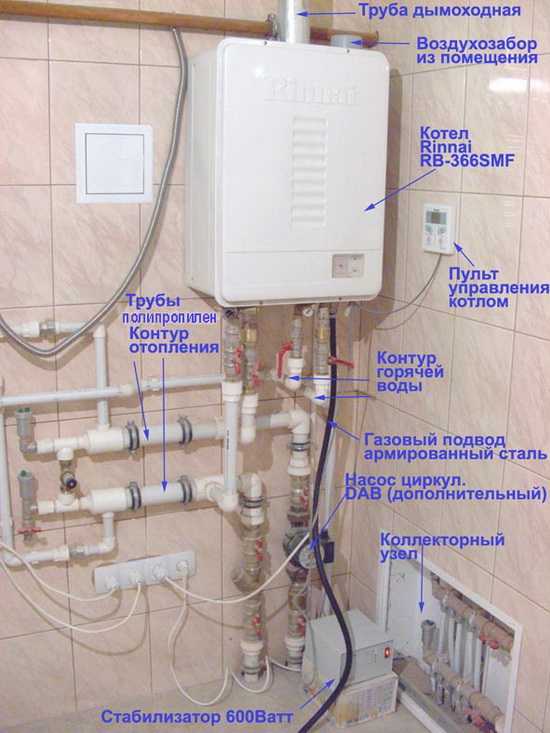

مخطط الأنابيب لمرجل غاز مزدوج الدائرة
أنواع وخصائص منتجات الأنابيب لنظام التدفئة
تنقسم أنابيب البولي بروبلين إلى 4 فئات:
- PN 10 - الأنابيب ذات الجدار الرقيق ، لبيئات الضغط المنخفض التي لا تزيد عن 1 ضغط جوي و T حتى 45 درجة مئوية ، لا يتم استخدامها عمليًا في نظام تسخين الغلايات ، باستثناء خطوط الجاذبية منخفضة الحرارة في المجاري أو درجات الحرارة المنخفضة بناء "أرضية دافئة".
- PN 16 - جودة أفضل قليلاً ، T حتى 60 درجة مئوية ، وضغط -1.6 ضغط جوي ، ولكن لا يزال لوحدة مرجل بمخرج متوسط يصل إلى 95 درجة مئوية - المادة غير مناسبة.
- PN 20 - له خصائص تقنية T حتى 80 درجة مئوية ، وضغط متوسط يصل إلى 20 ضغط جوي ، يمكن استخدامه في مخططات إمداد الماء الساخن أو التدفئة ذات درجة الحرارة المنخفضة للمباني الصغيرة المكونة من طابق واحد.
- PN 25 - مع درجة حرارة محيطة تصل إلى 95 درجة مئوية وضغط يصل إلى 25 ضغط جوي ، فهي مقبولة للاستخدام في أي نظام تسخين تقريبًا ، باستثناء تلك التي تعمل على البخار والمكثفات.
بالإضافة إلى وضع العلامات ، من الضروري مراعاة معامل التمدد الحراري للأنابيب ، نظرًا لأن الأنابيب ، عند تسخينها ، تستطيل كثيرًا ، دون مراعاة هذه الخصائص ، فإن النظام الجديد المركب في البداية سيتشوه مع تشكيل العديد من التسريبات. يتم حل المشكلة بطريقتين - يتم تثبيت حلقات تعويض تقلل الاستطالة واستخدام الأنابيب بطبقة تقوية. يتم تنفيذ هذا الخيار في أنابيب PN 25.
مواسير PN 25 معززة بالالياف الزجاجية
لا تتلامس طبقة الرقائق المعدنية مع الماء ، وبالتالي لا تتأثر بعمليات التآكل ، مع تقليل معامل التمدد الحراري بمقدار النصف تقريبًا.
هناك نسخة أكثر كفاءة من PN 25 ، وإن كانت أغلى قليلاً ، مع طبقة تقوية من الألياف الزجاجية تقضي فعليًا على كل التمدد الحراري.
