تطبيق أنابيب الحديد الزهر مع الزعانف
منتجات خطوط الأنابيب المضلعة من الحديد الزهر مخصصة للاستخدام في أنظمة تسخين المياه أو البخار:
- منشأت صناعية؛
- مستودعات لأغراض مختلفة.
- المباني الصناعية والورش.
- مجمعات الثروة الحيوانية ، إلخ.
يمكن أيضًا استخدام هذه المنتجات لتركيب نظام تدفئة في المباني السكنية (المنازل الخاصة) في شكل مشعات من الحديد الزهر.
في أنظمة التدفئة ، بمساعدة منتجات الحديد الزهر ، يتم إنشاء سجلات خاصة من الأنابيب ذات الزعانف. إن الاستخدام في السجلات المركبة هو الغرض الرئيسي من المنتجات المضلعة من الحديد الزهر. بفضل الأضلاع المصبوبة في قطعة واحدة مع الأنبوب ، تزداد مساحة التبادل الحراري بشكل كبير ، مما يعني زيادة كفاءة نظام التدفئة بشكل كبير. أنبوب منفصل من الحديد الزهر هو أيضًا مشعاع للتدفئة ، لذلك يتم استخدامه كجزء من السجلات وبشكل مستقل.
أنابيب البوليمر للتدفئة وإمدادات المياه مقارنة بالأنابيب الفولاذية
تتشابه خصائص الأنواع المختلفة من منتجات البوليمر إلى حد كبير: فهي متينة ولا تتعرض للتآكل ولا تتكاثر من الداخل. يمكن أن تصل مدة خدمة أنابيب البوليمر إلى 50 عامًا ، ولكنها تعتمد إلى حد كبير على ظروف التشغيل.
يمكن استخدام فترة طويلة من تشغيل الأنابيب في درجات حرارة مرتفعة
لا يوجد ضغط في النظام. إن نسبة حوادث خطوط الأنابيب الفولاذية نتيجة حدوث عمليات تآكل وتسرب الوصلات تؤدي إلى تلوث مياه الشرب وظهور الأمراض المعدية. في حالة استخدام الأنابيب المصنوعة من البوليمرات ، لا يحدث تدهور في الخصائص الحسية لمياه الشرب.
إذا قارنا أنابيب التدفئة وإمدادات المياه ، فإن الخصائص المفيدة لأنابيب البوليمر هي كما يلي:
- يسهل الوزن الصغير للأنابيب البلاستيكية أعمال النقل والتحميل والتفريغ والتركيب.
- بسبب الموصلية الحرارية المنخفضة ، لا تتطلب أنابيب البوليمر للتدفئة وإمدادات المياه مثل هذا العزل الحراري مثل الأنابيب الفولاذية ، بالإضافة إلى ذلك ، لا تتكثف الرطوبة على سطح الأنابيب البلاستيكية.
تعتبر أنابيب البوليمر عوازل ضوضاء جيدة لتدفق المياه ، علاوة على ذلك ، بغض النظر عن معدل التدفق.
السمة الإيجابية المهمة لأنابيب البوليمر هي مقاومتها للتيارات الشاردة. على عكس أنابيب البوليمر ، غالبًا ما تتضرر الأنابيب الفولاذية بسبب التيارات الشاردة ، خاصة بالقرب من المحطات وخطوط المترو والمركبات الكهربائية الأخرى.
يجدر النظر في حقيقة أن أنابيب البوليمر بمظهرها تتوافق تمامًا مع التصميم الحديث للمباني السكنية والغرف الصحية والصحية.
ملامح أنبوب الحديد الزهر المقتصد
يمكن أن يكون أنبوب التسخين للمقتصدات الصناعية مستطيل الشكل وذو زعانف مستديرة. أبعاد المنتجات قياسية: القطر الداخلي 70 مم والقطر الخارجي مم. نظرًا للاختلافات بين القطر الخارجي والداخلي ، يتم تحقيق تأثير درجة حرارة منخفضة لسطح الأنبوب باستخدام سائل تبريد ساخن بدرجة كافية.
أنابيب المقتصد متوفرة بنفس الأطوال: 2 م و 3 م ، وتباع الأنابيب ذات الزعانف المصنوعة من الحديد الزهر بقابسين مثقوبين وقابسين مسدودين. المقابس ذات الثقوب هي اليد اليسرى واليمنى ، واليد اليسرى موضحة بالرمز "L".
هناك ظروف تشغيل معينة يعمل في ظلها أنبوب من الحديد الزهر بسطح مضلع بأكبر قدر ممكن من الكفاءة:
- أعلى درجة حرارة مسموح بها لأنابيب المقتصد من الحديد الزهر هي 95 درجة. في حالات الطوارئ ، يُسمح بارتفاع قصير المدى في درجة الحرارة إلى درجات ؛
- ضغط عمل ثابت - 0 ، ميجا باسكال (10 أجواء). ومع ذلك ، فإن الأنابيب ذات الزعانف المصنوعة من الحديد الزهر متوافقة مع الغلايات البخارية التي يبلغ ضغطها الأقصى 2.4 ميجا باسكال ؛
- السطح الخارجي للمقتصد مغطى بطبقة أولية خاصة ؛
- عند تركيب الأنابيب ذات الزعانف ، تؤخذ في الاعتبار المسافة الإلزامية من الأرضية إلى المحور المتوسط الموفر ، والتي لا تقل عن مم. من سطح الجدار الجانبي ، يتم أخذ المسافة إلى محور الأنبوب من مم ؛
- إذا تم ترتيب المقتصدات في صفين ، يتم الحفاظ على المسافة بين محاور المشعات بالملليمتر. صفوف المقتصدات مترابطة بقوس خاص.
جميع أنابيب الموفر مزودة بمقابس - صماء وبها فتحات.
تتمثل العيوب الرئيسية لأنابيب المقتصد في الوزن الثقيل نوعًا ما ، مما يجعل النقل صعبًا ومقاومة منخفضة للضرر الميكانيكي.
الفروق الدقيقة في اختيار الأنابيب ذات الزعانف
كيف تختار الأنابيب ذات الزعانف؟ عند الاختيار لأغراض محددة ، يجب مراعاة ما يلي:
- مواد التصنيع
- تحديد؛
ما هي المواد التي تصنع منها الأنابيب ذات الزعانف؟
أنابيب المبادل الحراري هي:
- أحادي المعدن ، مصنوع من مادة واحدة ؛
- ثنائية المعدن ، وهي مصنوعة من سبائك مختلفة.
يحتوي الأنبوب ثنائي المعدن على عدد من المزايا ، حيث تكمل السبائك المعدنية بعضها البعض بخصائص مختلفة.
يتم الإنتاج من الأنواع التالية من السبائك:
- كربوني (St20 أو St3) ؛
- منخفض السبائك (على سبيل المثال ، 09G2S) ؛
- الكروموموليبدينوم (على سبيل المثال ، 12XM) ؛
- الكروم والموليبدينوم والفاناديوم (على سبيل المثال ، 08X14MF) ؛
- الأوستنيتي (على سبيل المثال ، 12X18H10T).
يتم تصنيع الأنابيب المعدنية المصنوعة من النحاس الأصفر والنحاس والحديد الزهر وغيرها من المواد حصريًا بأمر مسبق. على سبيل المثال ، غالبًا ما تستخدم الأنابيب ذات الزعانف المصنوعة من الحديد الزهر في بناء أنظمة التدفئة في المؤسسات الصناعية ، حيث تتمتع بمؤشر قوة أعلى.
مواسير حديد زهر بزعانف
يتم تصنيع التقوية:
- سبائك منخفضة أو الكربون الصلب. الأنابيب الفولاذية متينة ولها عمر خدمة طويل ؛
- نحاس. الأنابيب النحاسية ذات الزعانف قادرة على تحمل درجات حرارة أعلى ، لكن تكلفتها لا تبرر النتيجة ؛
- الألومنيوم والمعادن غير الحديدية الأخرى. أنابيب الألمنيوم خفيفة الوزن وتستخدم بشكل أساسي للأغراض الصناعية.
أنابيب ذات زعانف مصنوعة من مواد مختلفة
أنواع الأنابيب والمواصفات
ينتج المصنعون الأنواع التالية الأكثر شيوعًا من الأنابيب:
- مضلع حلزونيًا
- بيضاوي مسطح
- مقاوم للحرارة.
في هذه الحالة ، يمكن تطبيق التضليع بالطرق التالية:
مخرش. كقاعدة عامة ، يتم وضع أنبوب ألمنيوم بقطر أكبر بشكل واضح على الأنبوب الرئيسي (الناقل). علاوة على ذلك ، في المعدات الخاصة ، يتم تشويه الأنبوب الخارجي وتصنع الأضلاع عن طريق البثق ؛

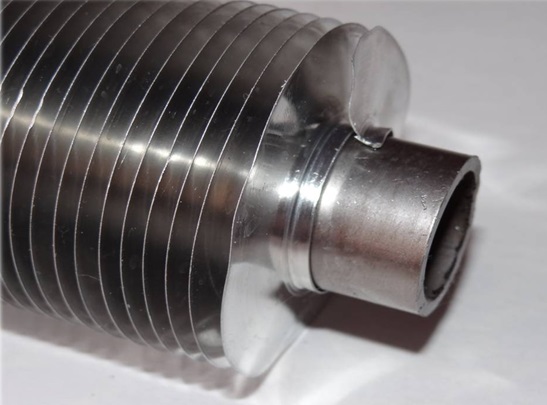

أنابيب مبثوقة
لف. يتم "لف" الفولاذ والألمنيوم والنحاس وما إلى ذلك ، حسب الترتيب ، على أنبوب الناقل ، ويتم لحام الشريط.
أنبوب ذو زعانف مصنوع بواسطة لف
يمكن أن يتحمل الأنبوب المُصنَّع باستخدام تقنية التخريش درجات حرارة تصل إلى 350 درجة مئوية ، ويمكن استخدام الأنبوب المُصنَّع باستخدام تقنية اللف لنقل الوسائط بدرجات حرارة أعلى من 350 درجة مئوية.
تعتبر الأنابيب ذات الزعانف الحلزونية منتهية تمامًا بعد تطبيق الضلوع ، حيث لا يلزم مزيد من المعالجة. يتم اختيار الأنابيب ذات الزعانف الحلزونية وفقًا للخصائص التقنية التالية:
- قطر - 2-24 مم ؛
- سمك جدار الأنبوب - 2-14 مم ؛
- الطول - 1.5 - 24 م ؛
- سمك الضلع - 0.8 - 2.6 مم ؛
- ارتفاع الضلع - 8-26 مم ؛
- خطوة تصنيع الضلع - 3.6 - 26 مم.
المعلمات التقنية الرئيسية للأنابيب ذات الزعانف
تخضع الأنابيب المقاومة للحرارة إلى معالجة إضافية - فهي مغطاة بطبقة خاصة مقاومة للحرارة ، مما يسمح بزيادة معدل نقل الحرارة بنسبة 30٪ - 45٪ أخرى.
تتشابه الخصائص التقنية للأنابيب المقاومة للحرارة مع تلك الخاصة بالأنابيب ذات الزعانف الحلزونية ، ولكن نظرًا للطلاء الإضافي ، كان من الممكن تحقيق ليس فقط زيادة في معامل نقل الحرارة ، ولكن أيضًا:
- مقاومة أعلى لتشكيل الرواسب المسببة للتآكل ؛
- فترة استخدام أطول (من 5 إلى 7 سنوات) ؛
- إمكانية استخدام الأنابيب في البيئات القاسية ذات الظروف البيئية المختلفة.
يمكنك التعرف على الأنابيب البيضاوية المسطحة من خلال مشاهدة الفيديو.
لا تتطلب الأنابيب ذات الزعانف صيانة خاصة ويمكن استخدامها تحت أي ظرف من الظروف.
نطاق تطبيق أنابيب الحديد الزهر المقتصد
تستخدم أنابيب الحديد الزهر المضلعة على نطاق واسع في إنشاء المبادلات الحرارية للغلايات البخارية - المقتصدات (السجلات). لكن السجلات من أنابيب المقتصد ليست الخيار الأفضل من وجهة نظر النظافة ، حيث تتراكم كمية كبيرة من الغبار بين أضلاع الهيكل. لذلك ، غالبًا ما توجد مثل هذه الهياكل في المباني الصناعية والمخازن ، حيث يكون طاقم العمل محدودًا من الوقت. مشعات الحديد الزهر في المباني السكنية هي النموذج الأولي للاقتصاديات الصناعية.
لا تعتبر الأنابيب الأسطوانية الخيار الأفضل للرادياتيرات حيث أن حجمها الداخلي غير كافٍ بالنسبة لمساحة السطح.
يمكن أن تكون الغلايات الثابتة للتدفئة غير الغليان والغليان. هناك أيضًا أنواع مختلفة ذات منفذ مدخنة تستخدم في المباني السكنية. يستخدم أنبوب المقتصد من الحديد الزهر فقط للغلايات الثابتة غير الغليان.
تستخدم أنابيب المقتصد لإنتاج أجهزة لتدفئة الأماكن ؛ تسمى هذه الأجهزة بالسجلات
بالإضافة إلى كونها جزءًا من معدات الغلايات ، يمكن استخدام الأنابيب المضلعة كعنصر مستقل في نظام التدفئة.
يتم توصيل أنبوب المقتصد بأقسام أخرى باستخدام فلنجات طرفية.
منطقة استخدام الأنابيب ذات الزعانف
يتكون الأنبوب ذو الزعانف من عدة عناصر:
- أنبوب الناقل الموجود بالداخل. تم تصميم الأنبوب الرئيسي أو الناقل لنقل السوائل (الغازات ووسائط العمل الأخرى). يختلف في المتانة العالية ومقاومة الاختلافات في درجات الحرارة والضغط ؛
- تقع الأضلاع على طول محيط الأنبوب الناقل. الغرض الرئيسي من الزعانف هو نقل الحرارة من الأنبوب الرئيسي إلى الفضاء المحيط.
المكونات الرئيسية للأنبوب ذو الزعانف
نظرًا للتصميم المزدوج ، توفر الأنابيب ذات الزعانف عددًا من المزايا مقارنة بالأنابيب القياسية. وتشمل هذه:
- زيادة (حوالي 50٪) معامل انتقال الحرارة ؛
- مقاومة التآكل
- مقاومة البيئات العدوانية ؛
- عدم التعرض لدرجات الحرارة المرتفعة وتقلبات درجات الحرارة والضغط الداخلي ؛
- فترة طويلة من العملية
- نطاق نموذج واسع.
تحدد المزايا الرئيسية مساحة الاستخدام. تستخدم الأنابيب ذات الزعانف:
- في الصناعات الكيماوية والبتروكيماوية وتكرير النفط. من الأنابيب ذات الزعانف ، يتم تصنيع الأجهزة مثل المكثفات وسخانات الغاز ومبردات الغاز وما إلى ذلك ؛
- في الهندسة الميكانيكية - يتم استخدامها لتصنيع وحدات الضاغط ووحدات التبريد ومبردات الزيت ؛
- في الصناعة النووية - تُستخدم لإنتاج أنواع مختلفة من المبردات ، وكذلك حمامات التجفيف وسخانات الهواء بالبخار ؛
- في تصنيع أنظمة تكييف الهواء (المكثفات) ؛
- في صناعة المبادلات الحرارية لتدفئة المساحات.
تسجيل نظام التدفئة من الأنابيب ذات الزعانف
يمكن تصنيع نظام التدفئة من الأنابيب ذات الزعانف ليس فقط في الصناعة ، ولكن أيضًا في المباني المحلية ، بما في ذلك المنازل الريفية.
