الجدار خلف الموقد خيار لحماية منزل خشبي من حريق عرضي
يعد الجدار خلف الموقد (بتعبير أدق ، حمايته) مسألة مهمة جدًا للسلامة من الحرائق. هذه المشكلة مهمة بشكل خاص إذا كان المنزل خشبيًا. وليس عبثا! بعد كل شيء ، يمكن أن يؤدي الموقف المهمل تجاه مكان مثل "جدار الموقد" إلى عواقب وخيمة.
لتحييد الآثار الخطيرة من السخان الرئيسي في المبنى على الجدران القريبة منه ، يتم استخدام طرق وتقنيات بناء مختلفة. بدءاً من استخدام المعاجين والتشريب الواقية ، والتي تستخدم لمعالجة الأسطح الخشبية ، وانتهاءً بترتيب ما يسمى بـ "الدروع المقاومة للحريق".
في الحالة الأولى ، يحتفظ الجدار بالقرب من الموقد بمظهره الأصلي. أولئك. يبقى المنزل الخشبي داخليا. سيكون هذا الخيار مفيدًا عندما تريد الاحتفاظ بصورة الخشب في الداخل. ولكن هناك عيب رئيسي واحد هنا. يتقلص الخشب بمرور الوقت ويتشوه بل ويتشقق. وهذا يؤدي إلى حقيقة أن "نقاط الضعف" تتشكل. ولتحييد الخطر المحتمل لحدوث حريق على الحائط خلف الموقد ، يلزم إجراء معالجة دورية للسطح الخشبي بعوامل واقية.
الخيار الثاني أكثر متانة وأكثر موثوقية. يفترض أن عزل الجدران من الفرن يتم عن طريق ترتيب درع مقاوم للحرارة. دعنا نلقي نظرة فاحصة على هذا الخيار بمثال.

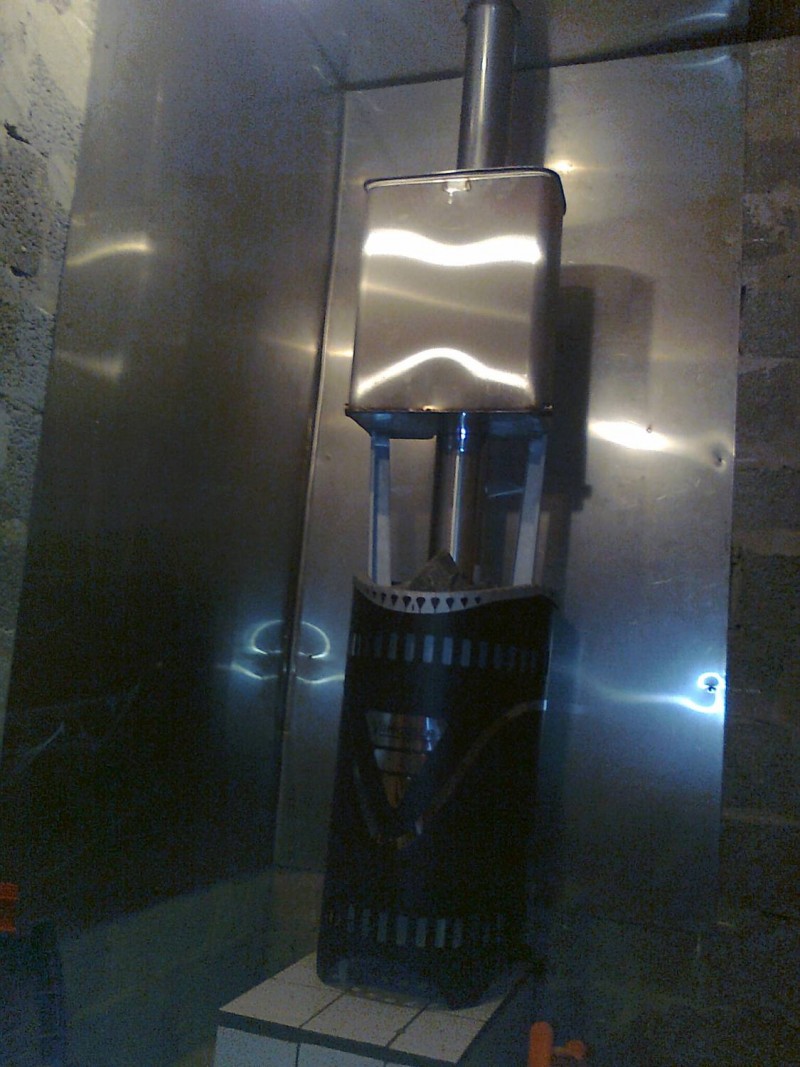

أسهل طريقة هي تركيب لوح معدني على جدار منزل خشبي من جانب الموقد. نعم - بسيط وسريع. لكن من الواضح أن مثل هذا النهج سيضر داخل المنزل! سيكون زخرفة الجدار المزخرف خلف الموقد في هذه الحالة أمرًا صعبًا. وإلى جانب ذلك ، لن تكون كفاءة مثل هذا التصميم هي الأعلى.
هناك العديد من الخيارات لترتيب الدرع. وهنا واحد منهم. الجدار بالقرب من الموقد مبطن بعزل حراري غير قابل للاحتراق لتقليل تأثير الهواء الساخن على الخشب ، ومغطى بمادة صفيحة غير قابلة للاحتراق من الأعلى لمنع السطح من الاشتعال عند سقوط الفحم أو الشرر عليه. عادة ما يتم استخدامه كصفائح معدنية (ليس الخيار الأفضل) ، حراري GVL ، LSU ، إلخ.
لذلك ، مع المواد التي تم فرزها. بعد ذلك ، ضع في اعتبارك مثالًا لكيفية عزل الجدار بالقرب من الموقد عن الآثار الضارة.
بادئ ذي بدء ، الجدار خلف الموقد جاهز للعمل. نقوم بإزالة نشارة الخشب والقمامة الأخرى الموجودة عليها. هذا ، بالطبع ، ليس ضروريًا ، لكنه لن يكون غير ضروري.
بعد ذلك ، يتم استخدام ملف تعريف معدني ومسامير. بمساعدتهم ، نجهز إطار "الدرع الحراري" المستقبلي.

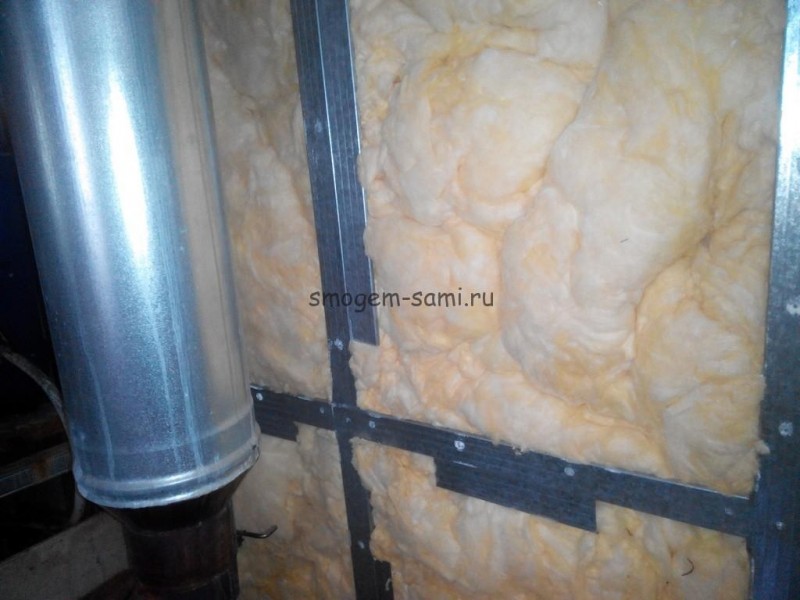

عندما يكون الإطار جاهزًا ، نقوم بتركيب ألواح عازلة للحرارة من الصوف الحجري فيه ...
... وخياطته بألواح LSU.
هذه هي الطريقة التي يتم بها عزل الجدار عن الفرن عن طريق ترتيب "درع مقاوم للحريق". يلبي هذا التصميم أيضًا متطلبات السلامة من الحرائق ومناسب لمزيد من التشطيبات الزخرفية. في أغلب الأحيان يستخدم بلاط السيراميك لهذا الغرض. نتيجة لذلك ، سيكون الجدار بالقرب من الموقد مقاومًا للحريق وجميلًا (بعد وضع طلاء زخرفي).
إجمالي المشاهدات 31،528 ، 9 مشاهدات اليوم
تركيب موقد ساونا مع فرن بعيد في حمام مصنوع من مادة غير قابلة للاحتراق
أبسط موقف هو عندما لا تضطر إلى استبدال جزء من الجدار. ومع ذلك ، إذا كانت جدران غرفة البخار مغلفة بالخشب ، فيجب إزالة هذا الغلاف من جزء من الحائط. لا تنتمي القاعدة - الحجر أو الخرسانة - إلى مواد قابلة للاحتراق ، وبالتالي فإن الفتحة التي ستصنع فيها تعتمد فقط على معلمات القناة البعيدة لفرن معين.
إن تمدد المعدن أثناء التسخين هو سبب جعل الفتحة أعرض بمقدار سنتيمتر أو اثنين من أبعاد القناة نفسها. المساحة الفارغة بينه وبين الجدار مليئة بالحرارة ، وليس فقط صوف البازلت ، ولكن أيضًا سلك الأسبستوس مناسب.
لقد ذكرنا بالفعل زخرفة الحوائط غير القابلة للاحتراق بالخشب (البطانة ، الأخشاب الزائفة ، إلخ). الحد الأدنى للمسافة التي يجب إزالتها هو 25 سم ، ولكن اجعل نصف متر ولن تخسر. وفي الارتفاع - 25 سم فوق حافة الموقد.
في الصورة ، تقف العصابة على رف بحافة واحدة ، وتمسك بالموقد بمقبض ، ويجب ألا تقل المسافة عن المواد القابلة للاحتراق غير المحمية عن نصف متر. الجزء الموجود خلف الموقد عبارة عن صفيحة معدنية ، ربما تكون أعلى المقاومة للحرارة ، لكنك تحتاج إلى ترك فجوة بين الجدار والحرارة (البطانات الخزفية لهذا الغرض). حجم هذه الورقة صغير بعض الشيء - إذا أخذنا قطر المدخنة 12 سم ، فإن الصفيحة تمتد إلى ما وراء الموقد لأعلى وجانبية بما لا يزيد عن 20 سم. لا يزال خمسة). بشكل عام ، التصميم "على وشك". نلاحظ أيضًا أنه بدون المرور عبر الحائط ، يمكن أن يكون العزل حقًا مثل هذا - لوح حراري. الصفائح المعدنية وجميع.
حواف البطانة مغلقة بشريط مسطح. يمكن تزيين الجدار العاري داخل غرفة البخار بالبلاط ، من النوع الذي يتحمل الحرارة جيدًا ، أو بالحجر الطبيعي - لا تنس أن الموقد قريب جدًا من الحائط. الجص جيد جدا. عادة ما يتم إنشاء البوابة في غرفة مجاورة.
الغرض من المدخنة ووظائفها
قبل أن نبدأ في تعلم كيفية بناء ممر عبر السقف للمدخنة ، لا يضر التعرف على "البطل" الرئيسي بشكل أفضل ، والذي ، في الواقع ، يتم تنفيذ هذه الأعمال. لذلك ، لقد فهمت بالفعل أن المدخنة مهمة وضرورية. لماذا ا؟ كيف تعمل؟ بفضل هذا الأنبوب المعجزة ، يدخل الهواء النظيف بالفعل ، المنفصل عن الغازات ، إلى الفرن.
وأين تذهب المركبات الضارة التي تظهر نتيجة حرق الحطب؟ يذهبون عبر الأنبوب إلى السماء. علاوة على ذلك ، بدون أي محركات أو رافعات أو تيار أو تدخل من يد الإنسان ، ولكن بطريقة بسيطة - تحت تأثير الجر من أصل طبيعي. إليك جهاز سحري يبدو بسيطًا للغاية ، ولكن لتحقيق هذه البساطة الطبيعية ، سيتعين عليك العمل بجد. مستعد؟
المدخنة الموجودة في الحمام مثل المحرك في السيارة ، أحد المكونات المهمة
قواعد ثابتة
ما هي متطلبات المدخنة وممرها عبر سقف الحمام؟
لذا ، تذكر القائمة المهمة:
- أنسب طول للأنبوب هو 5 أمتار ؛
- يجب ألا يحتوي الهيكل الجاهز على نتوءات (النقطة المرجعية الرئيسية هي الوضع الرأسي) ؛
- يصل المؤشر الأمثل للارتفاع فوق مستوى السطح إلى 1.5 متر (وإلا ستكون التمديدات مطلوبة) ؛
- يجب ألا تقل المسافة بين الأنبوب والأرضيات عن 13 سم مع قطع الممر و 30 سم بدونها ؛
- في هياكل السقف أو السقف من المستحيل إرساء عناصر الدخان ؛
- اتصال الأنبوب بالاتصالات (إمدادات المياه ، التهوية ، الأسلاك ، الصرف الصحي) غير مقبول.
هذه هي الطريقة التي يتم بها ترتيب نظام التدفئة في الحمام
خطة عمل
الآن بعد أن أصبحت معتادًا على التصميم والمتطلبات الأساسية له ، يمكنك تعلم كيفية بناء ممر مدخنة عبر السقف. إتقان حالة العمل خطوة بخطوة:
- قطع وتمييز السطح.
- تركيب الصندوق.
- إعداد الورقة.
- ترتيب (عزل) الفتح.
هذه ، كما تفهم ، نظرية يجب وضعها موضع التنفيذ ، وهذا ما سنفعله.
هذا ما تبدو عليه المدخنة المثبتة من العلية
حواجز واقية بالقرب من الفرن أو حوله
يجب تنفيذ مثل هذا النظام عند تركيب موقد وعاء في زاوية الغرفة. يمكنك تركيب عدة شاشات من الطوب أو وضعها على مسافة قصيرة من بعضها البعض. في هذه الحالة:
- الشاشة الأولى تحمي الشخص من لمس فرن الحديد والتعرض للحرق. من المعتاد صنعه من الطوب الحراري أو النار ؛
- لحماية الجدران المصنوعة من مادة قابلة للاحتراق ، يتم توفير طبقة ثانية من الحماية. يمكن وضعه من الطوب أو تغطيته بحاجز من الألواح الفولاذية بسطح أمامي معكوس. في هذه الحالة ، سوف تنعكس موجات الحرارة من المرآة وتنتشر بشكل أسرع في جميع أنحاء الغرفة ؛
- إذا كان حجم الأساس غير كافٍ أو كان من المستحيل تصنيعه ، فسيكون من الضروري وضع شاشة واقية مصنوعة من مادة مقاومة للحرارة على الأرضية الخشبية. يمكن أن تكون عبارة عن لوح من الصلب أو طبقة زخرفية من بلاط الكلنكر المقاوم للحرارة أو الخزف الحجري. يجب أولاً تغطية السطح بطبقة من العزل الحراري.
تركيب الشاشات المعدنية
هذه هي أسهل طريقة لحماية السطح. من الأفضل استخدام الألواح ذات السطح الأمامي المصقول. قبل التثبيت ، يتم تغطية سطح الجدار عند المستوى المطلوب بطول ارتفاع الشاشة بطبقة من العزل الحراري. وهكذا نحمي سطح الجدران من الحرارة.
يمكنك وضع طبقة من العزل الحراري أو تثبيت المعدن على مسامير ذاتية التنصت باستخدام حشوات سيراميك مدمجة. لكن من الأفضل تثبيت الشاشة على الشرائط المعالجة بطبقة حماية أو ملف تعريف معدني. في هذا الخيار ، لن تسمح فجوة الهواء للحرارة بالمرور بحرية إلى الجدران ، ويتم ضمان عزل موثوق للموقد من الجدار الخشبي.
يتم عمل فجوة خاصة في الجزء السفلي من الجدار لمرور الهواء البارد وتهوية الجدار والشاشة. عند ترتيب الجدار بطبقة من العزل الحراري ، يتم تثبيت عدد من الأدلة الطولية على السطح. تمتلئ المساحة بينهما بطبقة من الصوف المعدني أو مادة أخرى. ثم يتم تثبيت صفائح معدنية ، مشدود إلى الصندوق بمسامير.
في هذا التصميم ، لا يمكن ترك الفجوة في الجزء السفلي. لن يكون الهواء قادرًا على المرور بهدوء ، ولكن سيتم حماية الجدار بشكل موثوق من درجات الحرارة المرتفعة. لحماية أرضية المنزل ، يمكن استخدام لوح مصنوع من مادة متينة غير قابلة للاحتراق.
شاشات من الطوب
عادة ما يتم تثبيت خيار الحماية هذا بالقرب من الفرن. وبالتالي ، فمن الممكن ليس فقط حماية الجدار ، ولكن أيضًا حماية الشخص من الحروق. عن طريق تثبيت جدار من الطوب ، يمكنك تقليل المسافة من الموقد إلى الحائط. للوضع ، من الأفضل استخدام طوب السيراميك أو الطوب الحراري.
يتم العمل على عدة مراحل:
- سوف تحتاج إلى إنشاء أساس صغير أو إزالة الألواح من الأرضية على طول خطوط التأشير لوضع الشاشة ، وبعد حفر ثقوب في خرسانة قاعدة المبنى ، قم بإدخال قضبان معدنية لربط الجزء السفلي من الجدار والجزء السفلي من الجدار. المؤسسة؛
- بعد تسوية سطح الأرض ، ووضع طبقة من الملاط ووضع الصف الأول من الطوب ، يلزم وضع الطوب في نفس المستوى دون تشوهات. يعتمد ذلك على كيفية وقوف الحائط بالكامل. لا تنس عمل فتحات تهوية صغيرة ، لذلك يمكنك تحريك بعض الطوب من الصف السفلي.
- عند فحص المستوى وسحب الخيوط لوضع كل صف لاحق ، يتم وضع كل الطوب على ملاط من الطين والرمل. بعد رفع الجدار إلى الارتفاع المطلوب ، يتم إغلاق الجزء العلوي بطبقة من الملاط أو مغطى بلوح. حتى تتمكن من صنع رف للزينة الزخرفية وجميع أنواع الأشياء الصغيرة.
تم وضع الطوب ليس أعلى من سطح الفرن على مسافة لا تقل عن 40-100 مم منه.
بمساعدة الشاشات الواقية من كلا النوعين ، من الممكن تقليل المسافة من الفرن إلى 500 مم.
أمثلة على تركيب شاشات واقية من الطوب في الصورة:
مواد لوضع المواقد والمداخن.
عند التمديد أفران استخدم ما يلي مواد:
-
- للبناء الرئيسي جدران الفرن والمداخن والمداخن و قنوات في الجدران — حرق الطوب الأحمر الصلب الصف الأول (GOST 530-71);
- للتبطين الداخلي (البطانة الداخلية) - يطبق طوب حراري حراري;
- لمواجهة البوابة (الخارجية) - البلاط والسقوف والدرفلة وخشب الأسبستوس الرقائقي;
- لأقسام دوران الدخان والعزل المقاوم للحريق والكسوة - يجب استخدامها الطوب المصمت ، والورق المقوى الأسبستي ، وألواح العزل الحراري من الأسمنت الأسبستي ، ومنتجات الصوف المعدني غير العضوي الاصطناعية (حصائر ، ألواح شبه صلبة) ، شعر البناء، غارقة في محلول من الطين.
ملاحظة: تطبيق المنتجات المعدنية على رابطة بيتومين لعزل مثبطات اللهب غير مسموح به.
قالب طوب يبعد الشكل الصحيح ، بنفس الحجم ، بدون تشققات ، شوائب من الحجارة و dutik ، إطلاق عادي.
ملاحظة: الطوب من هدم المباني أو الأفران القديمة، مع مراعاة اختياره الدقيق وتنظيفه من المحلول ، يمكن استخدامه للبناء الأنابيب والتخفيضات والأجزاء السفلية المواقد والمواقد.
الانتباه! يحظر استخدام الطوب الناتج عن تفكيك الأفران ، المشرب بمكثفات غاز المداخن ، لإعادة وضع المواقد. في إنتاج أعمال الفرن ، يتم استخدام الحلول التالية:
في إنتاج أعمال الفرن قم بتطبيق ما يلي حلول:
-
- للبناء أفران وطباخات من الطوب العادي - طين الرمل;
- لوضع الطوب الحراري - طين حراري بالرمل;
- لأعمال الطوب الحرارية طين حراري مع مسحوق fireclay;
- للبناء المداخن والتهوية وقنوات الدخان داخل جدران المباني الرمل الجيري أو الأسمنت الجيري;
- للبناء مداخن فوق أرضية العلية — الأسمنت الجيري، وعلى السطح - يبني.
النسبة الكمية للمكونات ملاط الطين والرمل، يعتمد على محتوى الدهون في الصلصال ، ويجب أن يضمن تجفيف المحلول بدون تغيير ملحوظ في حجمه وبدون تشقق.
الانتباه! يتم تحضير الحل قبل أيام على الأقل من بدء العمل. عند وضع الطوب العادي ، يتم استخدام الطين البلاستيكي ، ومعظمه أحمر ، غير ملوث بشوائب عشوائية.
قبل الاستخدام في المحلول ، ينقع الطين ويفرك عبر شبكة بفتحات 3-4 مم.
عند وضع الطوب العادي ، استخدم طين بلاستيك، حمراء في الغالب ، غير ملوثة بشوائب عشوائية. قبل استخدامه في المحلول ، ينقع الطين ويفرك عبر شبكة بها ثقوب. 3-4 ملم.
للطبخ المحلول عادة ما يتم تطبيقه رمال جبلية، بدون شوائب غريبة وبقايا نباتية ، منخل دقيق الحبيبات من خلال منخل به ثقوب 1.0-1.5 ملم.
ماء لتحضير الحل يجب أن تكون نظيفة. استخدام مياه البحر يجب زيادة معدل الاسمنت بنسبة 10-15٪.
الجدول 5: تركيبات محاليل الطين.
| العلامة التجارية للحل | نوع الحل | نوع مضاف | تكوين المحلول (عجين طيني + مادة مضافة + رمل) بأجزاء الحجم | |
| في المناخ الجاف | في مناخ رطب معتدل | |||
| ملاط الطين: | ||||
| 10 | 2 | 1- على طين زيتي | بدون مادة مضافة | 1+0+4 |
| 10 | 2 | 2- على طين متوسط الدسم | بدون مادة مضافة | 1+0+3 |
| 10 | 2 | 3- على الطين العجاف أو الطمي | بدون مادة مضافة | 1+0+2,5 |
| 4 | 4 | الطين مع المجلدات السوداء | المجلدات السوداء (القطران ، البيتومين ، الملعب) | 1+(0,05…0,1)+(2,5…4) |
ملحوظة:
- حلول الطين تستخدم في ظروف الصيف لإنهاء الأعمال ، خاصة في المناخ الجاف مع رطوبة الهواء الداخلية العادية.
- كمية رمل في حلول الطين مع المجلدات السوداء يعتمد على محتوى الدهون في الطين.
- استخدام مجلدات سوداء صلبة تحضير مستحلب الطين مع المجلدات السوداء في حالة ساخنة.
ملاحظة: مدافع الهاون يجب استخدامه قبل بدء الإعداد. "تجديد" (التخفيف بالماء) للحلول "المضبوطة" محظور.
للعزل يتم استخدام المواد ذات الموصلية الحرارية المنخفضة: طوب طيني عادي ، لباد ، وكذلك أسبستوس على شكل صفائح وحبل.
شعور، وعادة ما تكون مصنوعة في سمك 5 ملم، توصل الحرارة بشكل سيئ وتعمل كمواد عازلة للحرارة جيدة. يسخن مع له رائحة خانقة لاذعة يشير إلى نشوب حريق. لمقاومة أكبر للحريق شعرت قبل وضعها في مكانها مشربة بمحلول طيني سائل.
تركيب موقد في الحمام مع قواعد السلامة من الحرائق عن بعد
بغض النظر عن نوع الفرن المثبت ، هناك عدد من المتطلبات التي يجب الوفاء بها.على وجه الخصوص ، نحن نتحدث عن ضمان عدم تلامس الأسطح التي يتم تسخينها إلى درجات حرارة عالية (تصل إلى عدة مئات من الدرجات) مع المواد القابلة للاحتراق.
المصدر الرئيسي للخطر في الحمام هو الموقد. يجب حماية كل من الأرضية والسقف منه. بالمناسبة ، لا يمكن حماية الجدران إذا تم وضع الموقد على مسافة كافية منها.
وحتى إذا كنت مشغولاً بتركيب فرن في الحمام به فرن خارجي ، فإن أول ما عليك فعله هو حماية قاعدته. لا يهم ما إذا كنت قد وضعته على الأساس أو مباشرة على أرضية خشبية - في أي حال ، تحتاج إلى وضع ورقة من المواد المقاومة للحرارة (مثل الأسبستوس أو الورق المقوى البازلت ، على سبيل المثال) تحت الموقد ، والتي توضع فوقها صفيحة من المعدن.
مخطط قاعدة فرن ضخم (انظر المزيد عن أسس الأفران).
كرتون الأسبستوس لوضعه تحت موقد غير ثقيل للغاية (انظر المزيد عن تركيب المواقد).
نقطة عالمية أخرى للحماية من الحرائق هي الأسلاك الصحيحة للمدخنة من خلال السقف والسقوف.
صندوق مرور السقف
الجدران باقية. نظرًا لأننا في هذه الحالة نتحدث عن تركيب فرن بفرن بعيد ، فإن "المشكلة" الرئيسية ستكون مرور قناة الوقود مباشرة عبر الحائط ، وستكون المسافة بين الجدار والفرن ضئيلة - حوالي 5 سم في المتوسط. وهذا يعني أن غلافًا واحدًا للجدار بالحراريات لن يعمل هنا.
لذلك ، سنقوم بتحليل خيارين: تركيب موقد في الحمام مع صندوق نيران خارجي ، عندما تكون الجدران قابلة للاحتراق (أي خشبية) وغير قابلة للاحتراق (لبنة ، مصنوعة من كتلة خرسانية). تعتبر المادة أيضًا معيارًا لتقسيم الأفران إلى أنواع منفصلة ؛ وفقًا لهذا التصنيف ، يتم تمييز أفران المعادن والطوب. يشير بعض الخبراء إلى فئة منفصلة من مواقد الحديد الزهر. بالإضافة إلى ذلك ، هناك أنواع أخرى من الأفران:
تغليف جدران الحمام بمواد عازلة غير قابلة للاحتراق
لمنع ارتفاع درجة حرارة الجدران ، يمكنك استخدام مواد ذات خصائص زيادة العزل الحراري والخمول لدرجات الحرارة المرتفعة. يتم استخدام نوعين من المواد:
- عاكس؛
- حريق مع بطانة.
النوع الأول يشمل مواد تغليف الجدران ، وتتكون من عزل حراري بخصائص مقاومة للحريق وطلاء معدني على شكل صفيحة.
عزل الجدار مع غلاف عاكس
كعكة واقية مع مواد عاكسة تفعل ذلك. أولاً ، يتم تثبيت العزل الحراري باستخدام البطانات الخزفية مباشرة على الجدران الخشبية ، ثم يتم خياطةها بصفائح من الفولاذ المقاوم للصدأ.
نصيحة! من الأفضل عدم استخدام المعدن المجلفن ، لأنه عند تسخينه ، يمكن إطلاق معادن ثقيلة ضارة بجسم الإنسان.
الفولاذ المقاوم للصدأ بسطح مصقول يعكس تدفق الحرارة إلى غرفة البخار ، ويقلل من فقدان الحرارة. في هذه الحالة ، تكون الحرارة المنعكسة أكثر فائدة من الحرارة المباشرة. لاستخدام العزل الحراري:
- الورق المقوى البازلت أو الصوف القطني ، المادة الوحيدة ذات الرطوبة المتزايدة ، غير قابلة للاحتراق ، صديقة للبيئة ؛
- كرتون الأسبستوس ، الذي يحمي بشكل موثوق من حدوث لهب يتميز بعمر خدمة طويل ؛
- مينريت ، مادة اصطناعية مصنوعة خصيصًا لهذا الغرض.
يفترض الغلاف الواقي وجود فجوات تهوية تبلغ 2 سم من الجدار إلى العزل ، و 2 سم من العزل إلى الصفائح الفولاذية. إذا كان من الضروري تثبيت الموقد بالقرب من الحائط قدر الإمكان ، فقم بعمل غلاف مزدوج من العزل غير القابل للاحتراق ، بمساعدة البطانات الخزفية التي تتحمل فجوات من 2-3 سم وخياطتها باستخدام لوح فولاذي.
العزل بالكسوة
من الضروري اتخاذ تدابير لحماية الجدران بالكسوة من أجل الحفاظ على الديكور الداخلي للغرفة. إنها أغلى ثمناً ، لكن لم يقم أحد بإلغاء المزايا الجمالية للحمام.يعتمد على التبليط ، الذي يتم وضعه على بطانة مقاومة للحرارة من GKLO ، ورق مقوى غير قابل للتشوه على أساس الجبس مع الألياف الزجاجية ، والمعدن ، ومواد ألياف الأسمنت غير القابلة للاحتراق ، ومقاومة الرطوبة ومقاومة للهجوم الكيميائي الحيوي ، LSU ، مادة مصنوعة من الألياف الزجاجية المستعبدين مع إضافات المغنيسيا ، مقاومة لتأثير درجات الحرارة العالية والرطوبة العالية. يتم استخدام الغراء المقاوم للحرارة للتثبيت.
نصيحة! استخدم غراء الطين المقوى المقاوم للحرارة ، المصنوع من غبار الشاموت المرتبط بإضافات الكاولين ، المصمم لمواقد التبليط والمدافئ وجميع الأسطح الساخنة.
مواد المواجهة الموصى بها متنوعة تمامًا ، وأفضلها هي:
- بلاط التراكوتا ، وهو مصنوع من طين إطلاق خاص ، مما يزيد من مقاومة الحرارة والمتانة ؛
- الكلنكر ، بلاط طيني أكثر كثافة بسطح بألوان مختلفة ، على غرار الطوب المواجه ؛
- بلاط مبلط ، مصنوع أيضًا من الطين ، بسطح منقوش أصلي ؛
- الخزف الحجري المصنوع من خليط من الصلصال ، والكاولين ، ورمل الكوارتز ، والفلسبار بإطلاق درجات حرارة عالية تحت ضغط 400-500 كجم / سم 2 ، بتقليد الحجر ، والخشب ، والمواد الاصطناعية المتينة ؛
- كلوريد التلك ، معدن صخري يتكون من التلك والمغنسيت والكلوريت ، مادة طبيعية صديقة للبيئة لا تمتص الرطوبة مطلقًا ، ولها مظهر جذاب ، ولا تنهار ، ولا تخشى ارتفاع درجات الحرارة.
نصيحة! استخدم كلوريد التلك لإنهاء غرفة البخار ، فهذا المعدن له تأثير علاجي على جسم الإنسان ، وينظم ضغط الدم ، ويحفز الدورة الدموية الدماغية ، ويطرد الفيروسات والميكروبات ، بسبب إطلاق فيتامين د عند تسخينه.
جميع البلاطات المدرجة هي عنصر حماية يعيد ترتيب الكعكة ، والتي أساسها مادة مقاومة للحرارة. بالإضافة إلى الشاشة ، يتم تثبيت مادة الألواح على البطانات الخزفية مع فجوة 2-3 سم من الحائط. يجب ألا تقل المسافة بين البلاط ومصدر الحرارة عن 20 سم.
تزين الحماية بالكسوة الغرفة ، وتخلق موقفًا إيجابيًا ، وتحسن كفاءة الإجراءات. والأهم من ذلك ، يمنع العزل المثبت بشكل صحيح حدوث ارتفاع درجة حرارة الجدران الخشبية واشتعالها. بخار خفيف!
دروس عملية
والآن عن كل عمل بالتفصيل.
يتساءل بعض رواد بناء الحمام: كيف نحدد مكان مرور الأنبوب؟ حتى لا يكون هناك إحباط لاحق ، تذكر: هذا المكان يتم تحديده في مرحلة صياغة غرفة البخار.
عند وضع العلامات ، من المهم تحديد المحور الرأسي للأنبوب. بداية التصميم هي خروج الأنبوب من الفرن
المحور الذي يبدأ من هذا العنصر الهيكلي ، والذي يرتكز على السقف ، هو مركز الخلوص الذي يتعين عليك القيام به. إذا كانت غرفة البخار بها علية ، فإن المحور يمتد إلى السقف ذاته.
ولا تنس القاعدة: المسافة من المدخنة إلى السقف لا تقل عن 13 سم.
نصيحة صورتك لتثبيت أنبوب للاستحمام
ما هي أبعاد قطع السقف للمدخنة؟ يعتقد الكثير من الناس أن هذه المعلمات تعتمد على المواد التي صنعت منها المدخنة.
هذا ليس كذلك ، هناك شيء واحد فقط مهم ألا يلمس الهيكل السقف ، ولكنه ليس بعيدًا عنه ، حيث سيكون من الصعب سد الفجوة ، علاوة على ذلك ، الحرارة ، وهو أمر ضروري جدًا في غرفة البخار ، يمكن بعد ذلك الهروب من خلاله
ربما تتذكر بالفعل فجوة تبلغ 13 سم ، والآن تعرف على مؤشر آخر - يجب ألا يتجاوز سمك الساندويتش العازل للحرارة 5 سم ، هل تخشى أن ينزلق العازل ويسقط؟ لا تقلق ، فاللوح الحديدي الذي تعلقه من الأسفل سيكون بمثابة تأمين ضد مثل هذه المواقف.
هذه هي الطريقة التي يجب أن يبدو عليها الهيكل النهائي من الداخل
كثير من الناس يخلطون بين الغرض من الطبقة العازلة ، معتقدين أنها مخصصة للجمال ، بحيث تكون مريحة من الداخل. ليس هذا فقط ، مهمتها الرئيسية هي حماية غرفة البخار من النار والبرد. تعتبر الألياف الزجاجية والأسبستوس والصوف المعدني أو البازلت مثالية كمواد.
ومع ذلك ، لا يكفي عزل الفتحة ، فأنت بحاجة أيضًا إلى إنشاء شاشة عاكسة للحرارة حول المدخنة ، والتي ذكرناها بالفعل في المرور أعلاه. قطعة من الفولاذ المقاوم للصدأ المصقول سوف تتكيف تمامًا مع دور الشاشة ، بشكل مثالي مع مرآة نهائية. إن إنشاء أكبر تأثير انعكاس ممكن لموجات الأشعة تحت الحمراء هو هدفك عند تركيب سطح حديدي.
لتقليل الفتحة ، يتم إنشاء مجموعة ممر السقف ، مما يوفر نوعًا من فجوة الهواء ، والتي تعمل بمثابة تأمين إضافي ضد تسرب الحرارة من غرفة البخار.

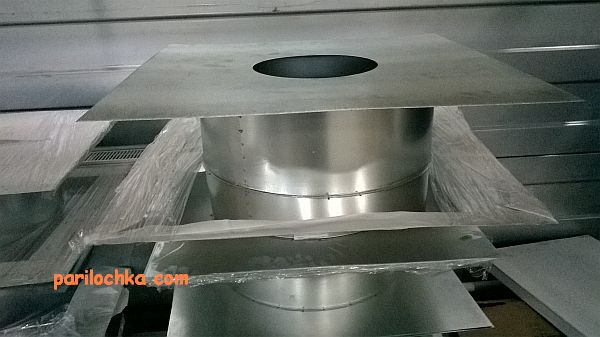

تفاصيل تجميع البناء
أنت تعرف بالفعل حكمة العملية ، فلنجمع الجهاز؟ لذا فإن قطع الحمام يتكون من:
- لوح حديد؛
- مربعات؛
- طوق.
الصندوق هو نوع من القوقعة التي تحمي الشجرة من النار.
يتم تركيب صندوق مجلفن بمعلمات 40x40 سم من جانب العلية. ومن داخل الحمام يعلق صفيحة حديدية يصل حجمها إلى 50x50 سم ، ويتم تغطية الأنبوب الموجود في البطانة بمشبك لتجنب تحميل الموقد. وفقط بعد ذلك ، يتم وضع سخان في الجزء المجوف من الجسم - وعادة ما يكون السطح مغطى بالعزل ومغطى بالطين الموسع. ثم يمكنك تركيب الجزء الأخير - جزء من الأنبوب يمر عبر السقف إلى الشارع.
تطبيق الشاشات الواقية
الشاشات عبارة عن دروع مصنوعة من الطوب أو المعدن تغطي الجدران من الإشعاع الحراري الشديد. يتم استخدام حماية مماثلة عند تركيب الأفران المعدنية.
- تصنع الشاشات المعدنية من صفائح الفولاذ أو الحديد الزهر
أغلفة تحيط بمصدر الحرارة بمسافة 3-5 سم.
نصيحة! عند شراء موقد معدني للاستحمام ، يجب أن تفضل النموذج المجهز بغلاف معدني. تكلفتها ليست أعلى من ذلك بكثير ، ولكن يتم إزالة مشاكل عزل الجدران.
لن يتداخل الدرع الأمامي أو الأمامي الإضافي ، الموجود على الجدران ، اعتمادًا على موقع الفرن. تضمن الحماية الخشب من السخونة الزائدة ، مما يقلل من درجة الحرارة بمقدار 100 درجة أو أكثر ، ويوفر فرصة لتوفير مساحة في غرفة البخار. يمكن تركيب الفرن المحمي بغلاف على مسافة 50-55 سم من الحائط.
تركيب الشاشة بسيط. الغلاف ، المجهز بأرجل ، متصل بالأرضية بشاشات جانبية أو أمامية - بمسامير مجلفنة أو براغي ذاتية التنصت.
- شاشات من الطوب هي أعمال البناء ، والتي يتم خياطة الفرن بها
جميع الجوانب ، نفس الغلاف ، مصنوعة فقط من الطوب. هناك طريقة أخرى تتمثل في وضع نصف لبنة بين صندوق الاحتراق وجدار من طوب النار المصمت الموضوعة على محلول من الطين والأسمنت. يجب أن يكون عرض الجدار 120 مم ، على الرغم من وجود رأي مفاده أنه يجوز وضع 60 مم من الطوب في الربع ، ولكن يجب أن نتذكر أنه في هذه الحالة ينخفض مؤشر العزل الحراري بمقدار النصف بالضبط. في الارتفاع ، يوصى برفع البناء 20-30 سم فوق سطح صندوق الاحتراق ، ولكن إذا قمت برفعه إلى السقف ، فلن يكون الأمر أسوأ.
يجب وضع الشاشة على مسافة 10-15 سم من الحائط ، و 5-15 سم من الموقد ، أي توفير المساحة 30-40 سم
الأهمية! في الجزء السفلي من البناء ، يجب عمل ثقوب وظيفية لنقل الحرارة. شاشات الحماية فعالة ، فهي تقلل درجة الحرارة إلى مستوى مقبول عند استخدام وحدات وقود عالية الحرارة
يتم تنفيذ نفس الوظيفة من خلال تكسية الجدران المصنوعة من مواد غير قابلة للاحتراق.
شاشات الحماية فعالة ، فهي تقلل درجة الحرارة إلى مستوى مقبول عند استخدام وحدات وقود عالية الحرارة. يتم تنفيذ نفس الوظيفة من خلال تكسية الجدران المصنوعة من مواد غير قابلة للاحتراق.
المنتجات المستعملة
يمكن استخدام المواد التالية لعزل المداخن:
- الصوف المعدني؛
- صوف زجاجي
- قالب طوب؛
- ألواح الخبث أو ملاط الأسمنت المقاوم للحرارة.
يعتمد عزل المدخنة على المادة التي صنعت منها. إذا كان الأنبوب من الصلب ، فسيتم استخدام صوف البناء. يتكون التصميم من جزأين (لا يتجاوز الطول 1.5 متر) ، مما يبسط ضغط مادة العزل. يجب أن يكون حجم الغلاف أكبر بمقدار 12 سم من قطر الأنبوب.
ضع مسبقًا على الجزء الأول من الهيكل. ثم يتم تطبيق العزل بالتساوي. قم بتركيب الجزء الثاني من المدخنة. يتم عزل المبنى. يتم تثبيت الأنبوب بمنحدر طفيف. الفجوة الناتجة مغطاة بمدافع الهاون الأسمنتية.
تتكون المدخنة الفولاذية من أنبوبين بأحجام مختلفة. يتم وضع غطاء واقي على أنبوب بحجم أصغر (مدخنة). يتم وضع طبقة عازلة للحرارة بين الأنابيب. يتم وضع أنبوب بقطر أصغر في هيكل بقطر أكبر. تمتلئ الفجوة المتكونة بين الأنابيب بصوف البناء.
يتم عزل مدخنة من الطوب باستخدام التكنولوجيا التالية:
- تطبيق القاعدة
- تركيب شبكة مقواة
- سد التجاويف والشقوق بقذائف الهاون ؛
- تطبيق الجص في عدة طبقات (يجب ألا يتجاوز سمكها 5-7 سم) ؛
- عزل حراري كامل
- يتم قطع الصوف المعدني مع مراعاة حجم المدخنة ؛
- تثبيت عازل حراري بشريط أو سلك معدني ؛
- تبطين الأنبوب بألواح السيراميك أو الأسبستوس ؛
- تجصيص السطح.
تسمح طريقة العزل الحراري هذه بما يلي:
- تقليل فقدان الحرارة مرتين ؛
- ختم المدخنة
- منع تكوين المكثفات وتدمير المدخنة ؛
- تحسين الجودة والسلامة.
يعد عزل الفرن إجراءً ضروريًا لفرن درجة حرارة عالية يستخدم للتدفئة المنزلية.
مطالبة
1. مجمع التدفئة والطهي ، بما في ذلك حجم درع التسخين المرتبة وفقًا لمبدأ جرس الغاز ، من الأرضية إلى السقف ، مقسمًا إلى أجزاء يمكن أن تتواصل مع بعضها البعض ومع صناديق الاحتراق ، تحتوي على وحدات تخزين يمكن أن تعمل على مبدأ جرس الغاز ، بعضها دائم ، والبعض الآخر بشكل دوري ، أحجام منفصلة من الأفران المجهزة بشبكات ومغطاة بمواقد الطهي ، وأحجام غرف الطهي التي يمكن عزلها عن الغرف / الحفر ، والمداخن ووحدة التحكم في الغاز الأخرى التي تحتوي على أحجام من مدخنة مفردة ، مجمعات غاز أمام مداخل الأنابيب والصمامات التي تتحكم في تشغيل أحجام الصمام ، الباب ، يتميز بأنه مصنوع بشكل متماثل فيما يتعلق بمستوى عمودي يمر عبر أحد خطوط مخطط القاعدة ، بالتوازي مع أي جانب من جوانبها ، بأحجام منفصلة لحركة غازات المداخن والطهي ، وحجم للطبخ مقسم إلى أجزاء مستقلة ، مع درع تسخين ، وهو نظام متعدد الطبقات متعدد الجرس ، يتم فصل طبقاته عن طريق حجم غرف الطهي ، ومتصلة ببعضها البعض وبالأفران بواسطة القنوات ، وتترابط أجراس الطبقات المجاورة بواسطة الثقوب ، مع أحجام الأجزاء العلوية والسفلية من قنوات اللهب ، والأنابيب الفرعية للمداخل إلى المدخنة ، وأداء وظيفة أجراس الغاز في بعض الأحيان ، وصناديق الاحتراق المتصلة بأحجام درع التسخين ، مما يوفر هيكليًا تدفئة مستقلة ، مع تركيب مواقد فوق الحواف العلوية للاحتراق العالي مع وجود الجهاز في جدران صناديق الاحتراق يفصلها عن قنوات الدخان مع إمكانية أن تؤدي أحجامها وظائف المجففات والترموسات وخزانات الماء الساخن مع مجمعات أحادية المستوى للغاز وحدة تحكم على شكل أحجام أنابيب فرعية متصلة بالطبقة العليا من درع التسخين بفتحات ، مع صمامات توفر القدرة على إيقاف تدفق غازات المداخن تمامًا من الأفران إلى أي من طبقات درع التسخين مباشرة ، بالإضافة إلى الوصول المتزامن إلى جميع الطبقات وإمكانية إزالتها من درع التسخين عبر أي من الأنابيب وعبر الكل في نفس الوقت.
2.مجمع التدفئة والطهي وفقًا للمطالبة 1 ، يتميز بأنه مصنوع من أقسام مجوفة لمنع الحريق مع قسم داخلي ، وتجويف الأقسام من خلال فتحات مصنوعة مع إمكانية التداخل وتتواصل مع الغرف القريبة من الأرض والسقف ، وفي الجزء الأوسط - مع حجم غرفة أو غرف الطهي.
3. مجمع التدفئة والطبخ حسب المطالبة 1 أو 2 ، ويتميز باحتوائه على سرير واحد أو أكثر.
4. مجمع التدفئة والطبخ وفقًا للمطالبة 1 ، أو 2 ، أو 3 ، يتميز بأن حجم أي فرن مع حجرة طهي فوقه يكون مغلقًا أو مفتوحًا - مدفأة.
5. قطع منع الحريق لمجمع التدفئة والطهي وفقًا للمطالبة 2 مع قسم داخلي ، يتميز بأنه مجوف ، وتجويف القطع من خلال الفتحات المصنوعة مع إمكانية التداخل يتصل بالغرف القريبة من الأرضية و السقف ، وفي الجزء الأوسط - بحجم غرفة أو غرف الطهي.
6. طريقة إعادة توزيع الحرارة بين مجمع التسخين والطهي حسب أي من الفقرات. 1-4 من خلال الغرف المجاورة ، والتي تتكون من إعادة توزيع كمية حرارة غاز المداخن بين أجزاء المجمع التي تفتح في المبنى ، بسبب إعادة توزيع أحجام غاز المداخن التي تتحرك في وقت واحد في مجمع التدفئة والطهي.
7. طريقة إعادة توزيع الحرارة بين مجمع التسخين والطهي وفقًا لأي من الادعاءات 2-5 غرف متجاورة ، والتي تتمثل في حقيقة أن الحرارة المتصورة أثناء تسخين صندوق الاحتراق بسبب قطع النار في مجمع التدفئة والطهي مع قسم داخلي ، غرفة طهي ، يتم توزيعها عن طريق فتح أو إغلاق الفتحات التي توصل التجويف - قناة قطع منع الحريق مع الغرف المقابلة وغرف الطهي المقابلة.
8. استخدام جرس الغاز كخلاط غاز مداخن في مجمع التدفئة والطهي وفقًا لأي من المطالبات 1-5.
