أنظمة تسخين الألواح

في أنظمة تسخين الألواح ، تكون أجهزة التسخين عبارة عن أنابيب فولاذية يمر من خلالها المبرد ؛ يتم تضمين الأنابيب في الألواح الخرسانية.عند الجمع بين عناصر أنظمة التدفئة وهياكل المباني ، زاد التصنيع المسبق للبناء وخفضت تكاليف العمالة. بالإضافة إلى ذلك ، ازدادت الصفات الصحية والجمالية ، وانخفض أيضًا استهلاك المعادن مقارنة بأنظمة التدفئة التي تستخدم فيها المشعات كأجهزة تسخين.

أرز. 1. ألواح التسخين الخرسانية لعتبة النافذة: 1 - لوح ، 2 - ملف ، 3 - صمام ضبط مزدوج ، 4 - فتحة ، 5 - ثلم ، 6 - رافع تسخين ، 7 - طبقات على طول محيط اللوحة ، 8 - جلبة ، 9 - طبقة الخبث - 10 - أرضية - 11 - بلاطة أرضية

عند تثبيت لوحة التسخين ، يتم وضع عنصر التسخين: في ألواح عتبة النافذة المرفقة ، والجدران ، والجدران الخارجية ، وأيضًا مدمجة في السقف أو في الأرضية.

تعتبر ألواح التسخين عنصرًا نهائيًا في إنتاج المصنع ، ويتم تركيبها بالتزامن مع تشييد المبنى.

لوح عتبة النافذة (الشكل 1) عبارة عن لوح من الخرسانة بدرجة 200-250 ، يتم فيه تثبيت ملف من الأنابيب بقطر 20 مم. للعزل الحراري للوحة من الجدار الخارجي ، يتم وضع طبقة عازلة من صوف الخبث بسمك 30-40 مم بين جدار اللوحة والجدار الخارجي. من الممكن عدم استخدام طبقة عازلة ، ولكن في هذه الحالة من الضروري ترك فجوة هوائية من 40-50 مم بين السطح الداخلي للوحة والجدار الخارجي.

يتم تثبيت الألواح مباشرة على لوح الأرضية وتثبيتها على الجدار الخارجي.

لا يتم استخدام ألواح تسخين النوافذ على نطاق واسع بسبب تعقيد تركيبها ، فضلاً عن الحاجة إلى وضع إضافي للناهض والأنابيب.

يتم استخدام ألواح تسخين التقسيم على نطاق واسع (الشكل 2). في هذه الألواح ، لا يتم تضمين عناصر التسخين فحسب ، بل أيضًا الناهضين ، لذلك يتم تقليل تركيب النظام إلى تركيب الألواح ، وربطها بإدخالات داخلية ووضع خطوط أنابيب رئيسية.

لوح التقسيم عبارة عن لوح خرساني بسمك 120 مم وعرضه 800-1000 مم وارتفاع طابق واحد. تعتبر اللوحة جزءًا من القسم ويتم تثبيتها بالقرب من الجدار الخارجي.

أرز. 2. لوحات تسخين التقسيم: أ - لنظام ثنائي الأنابيب ، ب - لنظام أحادي الأنبوب ؛ 1 - عناصر التسخين ، 2 - لوحة خرسانية ، 3 - صمام تحكم

يمكن استخدام ألواح التسخين في أنظمة التسخين ثنائية الأنابيب وأنبوب واحد.

عيوب ألواح التقسيم هي: انتقال الحرارة المتساوي إلى غرفتين متجاورتين مع فقد حرارة مختلف وعدم القدرة على ضبط مدخلات الحرارة لكل غرفة ، وصعوبة معالجة الواجهة بين الألواح والأقسام (ظهور الشقوق) ، وغياب صنابير للتكيف المنزلي ونقل حرارة مركز كبير للوحة.

لتقليل انتقال الحرارة المركزة ، توضع عناصر التسخين على طول محيط القسم (الشكل 3).

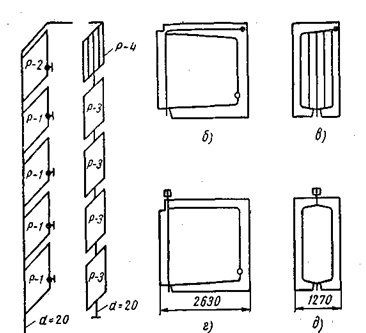

أرز. الشكل 3. ألواح تسخين الخرسانة المقسمة: أ - مخطط الناهض لنظام تسخين لوحة أحادية الأنبوب ، ب - لوحة تسخين فاصلة من النوع R-2 ، c - نفس الشيء ، R-4 ، d - نفس الشيء ، R-1 ، ه - نفس الشيء ، R -3

في الوقت الحالي ، الأكثر عقلانية هي أنظمة تسخين الألواح التي يتم فيها دمج عناصر التسخين والناهضات في ألواح الجدران الخارجية (الشكل 4).

في مثل هذه الأنظمة ، يتم تقليل عدد الأسطح الباردة في الغرفة ، وعندما يكون السخان موجودًا في الجزء السفلي من الجدار الخارجي أسفل النوافذ ، يتم التخلص من تأثير سقوط تدفق الهواء البارد من النوافذ وإمكانية وجود غرفة - يتم التخلص من التحكم في درجة حرارة الغرفة.

أرز. 4. لوحة الحائط مع عنصر تسخين

يتم اختبار ألواح التسخين في المصنع بضغط هيدروليكي 10 كجم / سم 2. تعتبر اللوحة مناسبة للتركيب إذا لم يتم ملاحظة انخفاض الضغط خلال 5 دقائق.

غالبًا ما يتم بناء أنابيب التدفئة في الجدران في المنازل ذات الألواح.عند الانتقال إلى مبنى من هذا النوع ، غالبًا ما يفاجأ الناس بالترتيب المماثل لعناصر التسخين وحتى يشكون في فعاليتها. ما مدى كفاءة مثل هذا النظام؟ هل سيكون هناك تدفئة كافية في الشقة خلال موسم البرد؟ دعنا نحاول الإجابة على هذه الأسئلة.
