انتقال المدخنة

تركيب الجزء الخارجي من الأنبوب

يمكن تجميع الجزء الخارجي من مواد أخرى. يتم تجميع انتقال "شطيرة" الأنبوب إلى الجزء الخارجي مع مراعاة الأجزاء المستخدمة. القاعدة الرئيسية التي يجب مراعاتها هي أن كل مفصل يجب أن يكون مغلقًا تمامًا. يميل الدخان إلى التسلل إلى أي فجوة محفوفة بالعواقب السلبية.

إذا لم تتم إزالة منتجات الاحتراق بالكامل خارج المبنى ، فسيؤثر ذلك سلبًا على صحة جميع السكان. كما سيؤثر الدخان سلبًا على حالة المنزل ، مما يؤدي إلى تأثيره المدمر على جميع العناصر التي سيتفاعل معها.

يعتبر "ساندويتش" على أنبوب من الطوب أحد أكثر أنواع الوصلات شيوعًا. هذا ليس مفاجئًا ، بالنظر إلى أن هذه المدخنة الخارجية تتمتع بأفضل متانة وسهولة في التصميم والبناء. الطوب محمي بشكل جيد من تأثير الغلاف الجوي المدمر ومكيف للعمل مع درجات حرارة عالية. الآن نحن نتحدث عن الطوب المقاوم للحرارة ، والذي يستخدم في بناء المواقد والمواقد والمداخن.

كيفية تجميع المدخنة

تحتل استفسارات البحث حول كيفية التجميع وكيفية تركيب أنبوب "شطيرة" مكانة رائدة في مواقع البناء والمنتديات. ينضم الناس عن طيب خاطر إلى التقنيات الجديدة ، وبالتالي يسعون إلى تعلم جوهرها. نحن نعيش في عصر يتم فيه الاكتشاف العلمي كل يوم تقريبًا في كل قطاع تقريبًا وفي كل صناعة وفي كل مجال من مجالات الحياة. لذلك ، أصبح الأشخاص ذوو الآراء المحافظة أقل فأقل. يسعد الجيل الجديد بإتقان جميع التقنيات التي يتم تقديمها ، لأنهم يدركون أنها مصممة لجعل حياة الشخص أفضل.

لذلك ، يحتفظ العديد من البناة المحترفين بمدوناتهم الخاصة ، حيث يشاركون تجاربهم الشخصية. غالبًا ما يتم تزويد كلماتهم بالصور المرئية ومقاطع الفيديو التعليمية التي تبسط إدراك المعلومات. لذلك الآن أي شخص لديه إمكانية الوصول إلى الإنترنت سيكون قادرًا على إتقان جميع المهن تقريبًا إذا كانت لديه الرغبة ووقت الفراغ. ليست هناك حاجة إلى دفع أجور زائدة للعمال المستأجرين لتركيب أنبوب "شطيرة" إذا كان بإمكانك تنفيذ هذا الإجراء بنفسك ، دون مساعدة خارجية.

يتم توفير ربط الأنابيب "الساندويتش" من خلال هيكلها. من الناحية التكنولوجية ، تعتبر الأجزاء عناصر منفصلة ، يتم إدخال كل منها في الجزء السابق لتشكيل بنية متجانسة. جميع الأنابيب متطابقة بعناية مع بعضها البعض ، لذلك لا توجد مواد إضافية مطلوبة للتركيب. يتضح أن التصميم متين للغاية وبدون تدخل خارجي ، لا شيء يهدد سلامته.

توجد بين الأنابيب طبقة من العزل الحراري ، والتي ستقلل من تبادل جزء العمل مع البيئة. لذلك ، كان التصميم نفسه يسمى الشطيرة الأمريكية. يسمح لك العزل بإجراء الاتصالات بسهولة في الغرف الخشبية ، دون خوف من اشتعال النار في الجدران من درجات الحرارة المرتفعة. العنصر الرئيسي في إنتاج الأنابيب هو سبائك الصلب أو سبائك النحاس. تستخدم هذه الأجزاء في المدخنة الداخلية.

افعل ذلك بنفسك تقنية الاتصال خطوة بخطوة

عندما يتم تحديد السؤال حول كيفية تثبيت أنبوب معدني مع العزل بيديك ، يتم تقييم حالة هيكل الطوب الحالي. في حالة ظهور علامات الدمار ، يوصى بتفكيكها. عندما يتم التخطيط لتركيب منتج معدني وفقًا لطريقة التركيب ، من الضروري ليس فقط تفكيك القسم المنهار للمدخنة ، ولكن أيضًا لبناء هيكل جديد بعد ذلك.

الأدوات والمواد اللازمة

للعمل سوف تحتاج:

• ثقب.
• إزميل؛
• مطرقة.
• منشار دائري؛
• خليط حراري
• مانع التسرب؛
• مفك براغي؛
• مفكات ذاتية الطرق؛
• إتقان جيد.

يتم اتباع قواعد التثبيت ، ويتم تحديد المكونات مع مراعاة طريقة التثبيت المختارة.

سير العمل

بعد تفكيك الهيكل المتقادم ، تم بناء هيكل علوي جديد من الطوب على السطح. لإصلاح منتج الصلب في السقف ، يتم استخدام أنبوب من خلال. يتم تحويل أنبوب الطوب إلى شطيرة باستخدام مادة مانعة للتسرب. في هذه الحالة ، يتم استخدام منصة تقوية ، ويتم تثبيتها بمسامير ذاتية التنصت. لتوصيل أقسام من خط أنابيب معدني ، يتم استخدام مشابك خاصة.

تركيب الميزات

عندما يتم التخطيط لتفكيك المدخنة بالقرب من الموقد ، لتجنب ارتفاع درجة الحرارة ، يجب استخدام أنبوب سميك من الفولاذ المقاوم للصدأ كحلقة وصل أولى في الهيكل الانتقالي. يجب ألا يكون هناك عزل بالداخل. يمكن أن يؤدي تركيب أنبوب شطيرة إلى احتراق المعدن.

لتجميع المدخنة بشكل صحيح ، من الضروري إجراء التثبيت بالتتابع. في عملية الانتهاء من العمل ، يتم تثبيت غطاء أعلى الأنبوب المعدني. ومع ذلك ، فإن العاكس يسبب الكثير من الجدل فيما يتعلق بتركيب هذا العنصر فوق أنبوب الساندويتش. هذا المقياس يعزز الجر. ومع ذلك ، تشير نسخة سابقة من الوثائق التنظيمية إلى حظر استخدام مثل هذه المنتجات عند تركيبها على المداخن. ويرجع ذلك إلى انخفاض تجويف الأنبوب ، والتشكيل المتسارع لطبقة من السخام على العناصر الهيكلية.

كيفية تثبيت أنبوب شطيرة على فرن من الطوب

لضمان انتقال آمن وعالي الجودة ، يمكن استخدام محولات خاصة. عند اختيار أيهما ، من الضروري الحفاظ على مراسلات قطرها (عادةً من 10 إلى 50 سم) مع المقطع العرضي للمدخنة ، والذي غالبًا ما يكون 13-26 سم.

اليوم يتم تقديم مجموعة من هذه الحلول:

• محولات أحادية الخط. تستخدم للتبديل إلى هيكل يتكون من دائرتين.
• يتم توصيل الانتقالات المربعة ، المثبتة على أنبوب من الطوب ، وعلى الجانب الآخر ، بمساعدة أنبوب فرعي ، بأنبوب شطيرة. يتم وضع شفة في نهاية المربع.

تشمل مزايا طريقة التثبيت هذه:

• تحسين الجر
• ضيق الانتقال.
• إمكانية التنقل؛
• مقاومة الحرارة الزائدة.

إذا لم يكن من الممكن شراء أجهزة جاهزة ، فيمكنك إجراء انتقال جيد من مدخنة من الطوب إلى شطيرة بيديك ، على الرغم من أن هذا سيتطلب المزيد من الجهد والوقت.

تقدم شركة Trading House "Elits" تركيب النظام حسب التعليمات التالية:

في قاعدة الفرن ، قم بقطع ثقب دائري ، بعمق نصف قرميد.

يجب أن يكون قطرها أكبر بقليل من داخل أنبوب الساندويتش.
يتم وضع أنابيب الحديد في الفتحة المنشورة ، وتملأ الثغرات بمادة مانعة للتسرب خاصة في فرن من الطوب.
يجب أيضًا معالجة مكان دعم الجزء الخارجي بخليط فرن خاص.
بعد ذلك ، يجب تثبيت مكونات الأنبوب مع بعضها البعض وإدخالها في بعضها البعض مع وجود فجوة.
في النقطة التي يمر فيها الأنبوب عبر مواد التسقيف ، يتم تثبيت النظام بمسامير من الفولاذ المقاوم للصدأ.
من المهم ضمان التثبيت الكامل فقط. بغض النظر عن طريقة تركيب أنبوب الساندويتش على أنبوب من الطوب الذي اخترته ، سيساعدك المتخصصون لدينا في اختيار وشراء المواد عالية الجودة والمعتمدة فقط من أجل التشغيل الفعال للنظام

بغض النظر عن طريقة تركيب أنبوب الساندويتش الذي اخترته على أنبوب من الطوب ، سيساعدك المتخصصون لدينا في اختيار وشراء المواد عالية الجودة والمعتمدة فقط من أجل التشغيل الفعال للنظام.

القواعد الأساسية لتركيب المداخن

قبل تثبيت المدخنة ، يوصى بالتعرف على القواعد التالية:

1. يجب أن يكون الارتفاع الكلي للمدخنة من تقاطعها مع معدات التسخين إلى العنصر الأخير للنظام ، وهو الرأس ، أكثر من 5 أمتار. وإلا فلن يكون للمداخن تيار طبيعي كافٍ لإزالة المواد الضارة التي تشكلت نتيجة الاحتراق
2. يجب ألا يقل ارتفاع المدخنة على السطح المسطح للمبنى عن 0.5 متر.بالنسبة للأسطح الأخرى وطرق وضع المدخنة عليها ، يوجد مخطط محدد موضح في الشكل ؛

تصميم أنبوب المدخنة على سطح المبنى

1. عند ترتيب انتقالات أنابيب المداخن عبر جدران وسقف المبنى ، يجب عزل جميع الوصلات مع المنزل. لهذا الغرض ، يتم استخدام مواد غير قابلة للاحتراق يمكنها تحمل درجات الحرارة العالية. على سبيل المثال ، صفائح الاسبستوس.
2. قبل تثبيت المدخنة ، يجب تحديد قطر الأنبوب والطول والشكل المطلوبين. يعتمد قطر المدخنة على قوة السخان ويتم حسابه بناءً على متطلبات GOST. للحصول على 1 كيلوواط من الطاقة ، يوصى باستخدام أنبوب بقطر 8 سم² ؛
3. يتطلب التثبيت الصحيح للمداخن إحكامًا مطلقًا لجميع المفاصل الموجودة. يمكن توفير عزل إضافي في الوصلات باستخدام مادة مانعة للتسرب مقاومة للحرارة.

مواد الحماية من درجات الحرارة العالية: لوح الأسبستوس ومانع التسرب المقاوم للحرارة

يجب مراعاة جميع القواعد الأساسية لتركيب المدخنة. خلاف ذلك ، لن يعمل النظام بشكل صحيح ، مما قد يؤدي إلى نشوب حريق.

متى تكون مدخنة الطوب مطلوبة؟

إذا كان الموقد في الحمام أو المنزل مبنيًا من الطوب ، فسيكون من المنطقي جعل المدخنة جيدة بالطوب. بالنسبة للمواقد الكبيرة في المنزل ذات الحمل الحراري المستمر ، ستكون مدخنة الطوب هي أبسط نظام وأكثرها دواما لتنفيس الغاز. تتراكم جدران الطوب وتحتفظ بالحرارة جيدًا ، مما يسمح لك بإضاءة الموقد كل 10-12 ساعة دون أي مشاكل.

بالنسبة لأفران الطوب التي تعمل بالغاز ومواقد الساونا والمواقد ، فإن خيار مدخنة الطوب ليس إلزاميًا.

بالنسبة لموقد الساونا ، من المهم ضمان التسخين السريع مع إمكانية الاحتراق البطيء لإشارة حرق الأخشاب في غضون 5-6 ساعات. تعتبر مدخنة الطوب مثالية لهذه الأغراض ، ولكن نظرًا للوزن الثقيل ، ستكون هناك حاجة إلى أساس متين لعمق لا يقل عن 70-80 سم. مهم! في هذه الحالة ، يمكن ضمان استقرار أعمال الطوب الثقيلة والعالية إذا تم ربط الجزء العلوي من أنبوب القرميد بعلامات تمدد للجدران والسقف ولب السطح. في بعض الحالات ، لا يكون لاستخدام أنبوب من الطوب أي معنى على الإطلاق

على سبيل المثال ، بالنسبة للحمام الصغير المصنوع من عوارض خشبية مع أساس شريطي لموقد ومدخنة من الطوب ، يجب صب معظم الأرضية تحت الأساس ، بحجم لا يقل عن مكعبين من الخرسانة مع حشو الأنقاض. لن تتمكن جدران المنزل والإطار الموجود على السطح ببساطة من الاحتفاظ بالهيكل العالي والثقيل للمدخنة ، بدون أساس متر. بالنسبة لنظام التخمير ، تعد درجة الحرارة المرتفعة وتعديل المسودة السلس أكثر أهمية.

مزايا وعيوب أنبوب شطيرة للمدخنة

يسلط المطورون الخاصون الضوء على المزايا التالية لأنابيب الساندويتش غير القابل للصدأ لإزالة منتجات الاحتراق:

• القدرة على تركيب مدخنة بسهولة وبسرعة ، دون إشراك متخصصي المواقد ؛
• حجم صغير
• تنوع الاستخدام (يمكن عرض المنتج من خلال السقف أو الجدران) ؛
• وجود عدة طبقات تمنع تكوين المكثفات ونمو السخام ؛
• مقاومة البيئات العدوانية والظروف القاسية (المكونات الكيميائية ، درجات الحرارة المرتفعة ، إلخ) ؛
• مقاومة الحرائق المحتملة ؛
• امكانية التركيب بالرغم من نظام الجمالون.

كان من الممكن تحقيق قائمة واسعة من المزايا بفضل التصميم الخاص للأنبوب. إنها تتكون من:

• معطف واق من المطر الداخلي مصنوع من الفولاذ المقاوم للصدأ مع مقاومة عمليات التآكل ؛
• الغلاف الخارجي؛
• وسادة العزل الحراري البازلت.

العيوب طفيفة ، مثل الكامنة في جميع أنظمة التحويل:

• تكلفة عالية للبناء
• عمر خدمة يصل إلى 15 عامًا (ولكن يجب أن يؤخذ في الاعتبار أنه كلما زادت سماكة طبقة الفولاذ المقاوم للصدأ ، زاد عمر المنتج) ؛
• خطر تقليل ضيق النظام.

يمكن استخدام أنابيب الساندوتش في المنازل المصنوعة من أي مواد بناء ، ولكن غالبًا ما يكون من الضروري تجهيز الانتقال بين أنبوب البناء والسندويتش.

كيف يتم الانتقال باستخدام محول خاص؟

هناك طريقتان على الأقل للانتقال من أنبوب من الطوب إلى شطيرة. يرتبط أولهم بوجود محولات خاصة. الغرض الرئيسي منها هو توفير إحكام للمدخنة عند التقاطع.

هناك نوعان رئيسيان من المحولات:

• فوهات مربعة. يتم تركيبها على أنبوب من الطوب من جانب ، ومن ناحية أخرى ، يتم توصيلها من خلال أنبوب خاص ؛
• محول أحادي الدائرة ، والذي يعمل على ضمان الانتقال إلى تصميم الدائرة المزدوجة. يتم توصيل منصتها العريضة بفتحة من الطوب ، وينخفض ​​عنصر الدائرة المفردة.

هذا التثبيت قد يخلق فجوات. يجب إغلاقها حتى تكون المدخنة محكمة الإغلاق. لهذا ، يتم استخدام التراكيب على أساس غير قابل للاحتراق.

تستخدم المحولات المثبتة على المدخنة لتوصيل العناصر ذات الأحجام والتركيبات المختلفة.

تتميز بالمؤشرات التالية:

• لا تخلق عقبات أمام إزالة منتجات الاحتراق ، فهذا يساهم في تدفق مدخنة جيد ؛
• لديها هندسة مثالية لضمان الانتقال المحكم من البناء بالطوب إلى أنبوب الساندويتش ؛
• يمكن لبعض الطرز التمرير 45 درجة ؛
• قادرة على تحمل ارتفاع درجة الحرارة على المدى القصير دون المساس بالسلامة الهيكلية.

يتراوح قطر المحولات من 100 إلى 500 ملم. عند اختيار محول بين لبنة وأنبوب شطيرة ، من الضروري التركيز على المقطع العرضي. على سبيل المثال ، تحتوي المدخنة على قسم قياسي يبلغ 130 × 260 ملم.

كيفية اختيار وحساب مدخنة من الطوب

قبل إنشاء مدخنة ، سيتعين عليك وضع عقلك وحساب أبعاد القناة المستقبلية ، وإلقاء نظرة على الأدبيات والمشاريع ، وربما إلقاء نظرة على جيرانك أو معارفك - انظر نسختهم من المدخنة للمنزل والموقد في حمام. بغض النظر عن مدى ذكاء النصائح أو الحسابات ، لا يوجد شيء يحل محل الخبرة العملية.

يتشابه تشغيل مدخنة الموقد في الحمام والمبنى السكني ، لكن هناك اختلافات محددة. بالنسبة للحمام ، يتم بناء الموقد بأسرع تسارع ممكن للحرارة وتسخين الغرفة ؛ بالنسبة للمنزل ، يعد توفير الموقد والقدرة على الاشتعال في أي طقس أمرًا مهمًا. قبل وضع المدخنة للموقد في الحمام ، سوف تحتاج إلى التفكير بعناية في بعض الأسئلة الأساسية: حساب قوة الفرن وتحديد الحد الأقصى والأدنى لأنابيب الارتفاع ، ومخرج البناء من الطوب على السطح ؛ تحديد موقع المدخنة في تصميم غرفة الحمام ، قم بإعداد مكان للمؤسسة والعقدة لتمرير الأنبوب عبر السقف والسقف ؛ اختر تصميم مدخنة بأقل مقاومة لحركة الغازات الساخنة

سيسمح لك هذا الخيار بسرعة "تشتيت" الحطب الرطب قليلاً في اللهب. هام! بالإضافة إلى ذلك ، يجب أن تكون المدخنة سهلة الصيانة وتنظيف القناة من السخام

لذلك ، سيكون من الضروري توفير مدخل فحص في التصميم ، بما لا يقل عن حجم قسم المدخنة. وغالبًا ما يتم تثبيته على مستوى 40-50 سم فوق الحزمة - تقاطع الفرن مع عمود مدخنة قائم بذاته. يجب إغلاق هذا المدخل بواسطة كتلة خاصة - سدادة من الطوب ، وإغلاقها بإحكام بفتحة معدنية مثبتة على مثبتات لولبية. ليس لمدخل المراجعة الذي تم إجراؤه بشكل صحيح أي تأثير عمليًا على مستوى الجر ، ولكنه يجعل من الممكن تنظيف القناة دون بذل الكثير من الجهد. في الوقت نفسه ، تحت حجم المراجعة ، يمكنك عمل رف لتنظيف المداخن بيديك.

كيفية إجراء انتقال باستخدام منصة فولاذية ذات حنفية

تجمع هذه الطريقة بين مزايا الطريقتين السابقتين ، حيث تتيح لك تجهيز مدخنة بدون محول خاص ، والتخلص من الحشو الشاق لفتحة الطوب.

مكان الانتقال إلى أنبوب شطيرة

يتضمن التثبيت الخطوات التالية:

1. اقطع منصة من لوح معدني بحيث يتناسب حجمها مع حجم جزء القرميد. من الأفضل ألا تتعدى الصفيحة حوافها ، حدد الأماكن التي ستلصق فيها المنصة بفتحة القرميد. من الضروري التأكد من عدم وجود السحابات عند اللحامات أو حواف الطوب. في الأماكن المقصودة من الورقة ، تحتاج إلى عمل ثقوب للبراغي ، وفي البناء بالطوب - ثقوب للمسامير. أدخل المسامير في الثقوب المصنوعة. وسادة معدنية على طبقة من مانع التسرب. اسحبها بالتساوي مع سطح الطوب باستخدام براغي ذاتية التنصت. بعد أن يجف مانع التسرب ، تابع تركيب نظام تنفيس الهواء من أنبوب السندويتش .

بعد تثبيت محول محلي الصنع مع أنبوب ، يتم تنفيذ تركيب النظام بسرعة ، حيث أن الأنابيب تتلاءم جيدًا مع بعضها البعض من خلال فتحات ذات نهاية ضيقة وممتدة.

جعل الانتقال من الطوب إلى أنبوب شطيرة

هناك عدة طرق للجمع بين مدخنة مستطيلة من الطوب وأنبوب شطيرة دائري.

مع محول خاص

يتم إنتاج هذه الأجزاء من قبل بعض الشركات المصنعة. إنها مصممة بطريقة تقضي تمامًا على تسرب الدخان في منطقة الإرساء. يمكن أن تحتوي المحولات على أحد التصميمات التالية:

1. فوهة مربعة بفوهة مستديرة: يجب تثبيت الجزء السفلي من هذا المحول في نهاية أنبوب القرميد ، ويجب توصيل أنبوب السندويتش بفوهة على الجانب الآخر.
2. إدراج أنبوب شفة مربعة: يتكون هذا المحول من أنبوبين ملحومين بشفة مربعة على كلا الجانبين. يحتوي أحد الأنابيب على مقطع عرضي مستطيل والآخر مستدير. يتم إدخال الجزء المستطيل من المحول في أنبوب من الطوب ، بحيث تستقر الحافة في نهايته. أنت الآن بحاجة إلى تثبيته بالمسامير وتثبيت مدخنة شطيرة على الجزء الثاني من المحول (دائري).

خيارات لتركيب مدخنة شطيرة.

يمكن أن يتسرب الدخان إلى الفجوة بين المدخل المستطيل للمحول وجدران المدخنة المبنية من الطوب ، لذلك يجب توخي الحذر لإغلاق الأنبوب بسلك الأسبستوس أو مانع التسرب المقاوم للحرارة.

المحولات ذات العلامات التجارية لها عدد من المزايا:

1. إنها مصنوعة من الفولاذ المقاوم للصدأ عالي الجودة والمقاوم للحرارة ، ونتيجة لذلك فهي متينة للغاية ويمكن أن تتحمل ارتفاع درجة الحرارة الشديدة (على المدى القصير) دون تلف.
2. أنها توفر الانتقال السلس من أنبوب الطوب إلى شطيرة ، باستثناء مقاومة غازات المداخن وظهور الاضطراب في تدفقها.
3. لديهم تصميم يسمح لك بإغلاق المفصل بسهولة وموثوقية.
4. لديهم مظهر جذاب.
5. قد يكون لديهم العديد من الخيارات المفيدة. لذلك ، على سبيل المثال ، في بعض الطرز ، يمكن تدوير الفوهة بمقدار 45 درجة.

يبدأ نطاق الحجم القياسي لمحولات الساندويتش بقطر 100 مم وينتهي بقطر 500 مم ، وهو أكثر من كافٍ للاحتياجات المنزلية.

تركيب أنبوب من الطوب

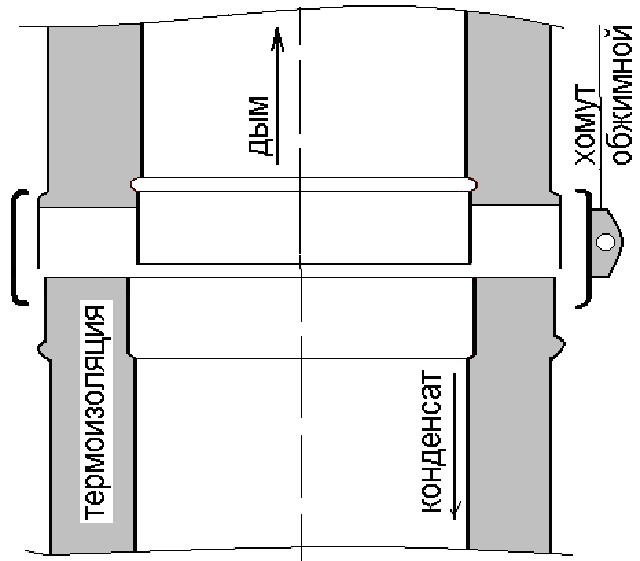

المخطط المعتاد لإقران أنابيب الساندويتش.

من الممكن تحقيق انتقال سلس للطوب إلى أنبوب دائري بدون محول. يلجأ العديد من المستخدمين إلى هذه الطريقة المعينة ، حيث تبين أن العثور على محول خاص ليس بالأمر السهل. جوهر التكنولوجيا هو كما يلي:

1. بعد تفكيك الأنبوب الذي خدم غرضه ، يتم إنشاء هيكل علوي قصير مع تضييق تدريجي على بقاياه بالطوب المقاوم للصهر. هذه الوظيفة الإضافية عبارة عن محول ، فقط المستخدم هو الذي يجعله بنفسه باستخدام لبنة.من الضروري تضييق الأنبوب بحيث يمكن تثبيت عنصر خاص من مدخنة شطيرة عليه - ما يسمى بالانتقال الأحادي الحراري أو الفوهة السفلية ، وهي قاعدة يتم تجميع البرميل عليها من أقسام فردية من يضخ. لتحقيق تقليل الحجم الخارجي لأنبوب الطوب ، يتم تثبيت الطوب على ملعقة (نهاية طويلة) ، ووضع البلاط المكسور إذا لزم الأمر.
2. من الداخل ، يجب تلبيس البنية الفوقية - إذا كان هناك سطح أملس ، فإن مقاومة تدفق الغازات ستكون ضئيلة.
3. يتم تثبيت انتقال أحادي الحرارة فوق البنية الفوقية للطوب ، والتي ، من أجل الثبات والشد ، يجب ملؤها بمزيج من الملاط الأسمنتي والحجارة. لمنع ارتخاء القاعدة ، يجب تثبيتها بشكل إضافي بمشبك مصنوع من شريط أو قضبان فولاذية.

بالنسبة لمداخن الطوب الداخلية ، غالبًا ما يكون من الضروري تفكيك الجزء الخارجي فقط ، لأن باقي البناء الموجود داخل المنزل في حالة مرضية. في هذه الحالة ، يمكن تركيب الساندويتش ، بسبب طوله القصير ووزنه الخفيف ، دون انتقال أحادي الحرارة.

//www.youtube.com/watch؟v=ZUFeXlfm5cw

يتم قطع جزء من الغلاف الذي يحتوي على عازل حراري عن السندويتش ، وبعد ذلك يتم إدخال الأنبوب الداخلي ببساطة في الهيكل العلوي للمحول على مدخنة الطوب. في هذه الحالة ، سوف يرتكز الغلاف المشذّب على البناء بالطوب. يبقى ملء جميع الشقوق بمدافع الهاون أو مانع التسرب.

ملامح مدخنة من الطوب

تحتوي مدخنة الطوب المثبتة بشكل صحيح دائمًا على مسودة ممتازة. إذا تم إنشاء الهيكل وفقًا للقواعد ، فإنه يخدم سنوات عديدة. يمكن لأعمال الطوب المدمرة أن تسد مسار منتجات الاحتراق المتسربة. لتركيب قمة جديدة ، تحتاج إلى شراء أنبوب شطيرة بقاعدة من نفس قطر الأنبوب المعدني ، ومنحرف وعنصر تسقيف لتلائم السقف.

لكن أولاً ، يجب تفكيك الأنبوب القديم (الجزء العلوي منه). يتم تفكيك أنابيب الطوب المداخن مع مراعاة أبعاد الهيكل وموقعه. يستخدم المصلحون المحترفون المناشير الدائرية أو المثاقب المطرقية أو المطارق الثقيلة أو الأدوات الهيدروليكية عند تفكيك البرميل. إذا تم التخطيط لسقوط الأنبوب ، فيجب حساب زاوية ميله ومكان السقوط.

المكونات الرئيسية لتصميم المدخنة هي: الأساس ، الجذع (جزء من الأنبوب إلى السقف) ، الغطاء ، طوق الصفيح (يسمح لقناة عادم الغاز بالتناسب بإحكام مع السقف) ، قضاعة (جزء من الأنبوب ممتد بمقدار 10 سم ) ، رقبة الأنبوب (لها نفس حجم مدخنة الناهض) ، الرأس (مثبت عليها عاكس يحمي الهيكل من الثلج أو المطر).

يتم وضع الجزء العلوي بطريقة خاصة ، ويتم تثبيته مباشرة على الفرن ويحتوي على صمام. ينتهي بـ 5-6 صفوف قبل التداخل بين الطوابق. في منطقة الزغب ، يتمدد الجذع بمقدار 25-40 سم ، ومع ذلك ، يجب أن تظل مساحة المقطع العرضي دون تغيير على طول الهيكل بالكامل.

يتكون استمرار الأنبوب الرئيسي من الطوب الحراري ، وفي الجزء العلوي يجب أن تضيق المدخنة إلى حجم قاعدة أنبوب السندويتش.

ترتيب العمل هو التالي.

• يتم تطبيق حل على سطح الطوب ، يتم تنفيذ البناء. ثم يتم فحص المستويات الأفقية والعمودية حسب المستوى والتعليق. البناء المستطيل هو الأبسط ، ويمكن التحقق من تكافؤ البناء باستخدام مستطيل معدني.
• يتم الكتابة فوق السطح الداخلي للمدخنة بحيث تكون المفاصل محكمة الإغلاق.
• تعتبر طوب النار المقاومة للحرارة مثالية للمدخنة ، فهي تتحمل درجات حرارة عالية ومقاومة للصقيع. يمكنك أيضًا استبدالها بطوب سيليكات مزدوج M 150.
• يتم تثبيت القابس في الصفوف الأولى من المدخنة ، ونافذة التهوية ضرورية للتحكم في المسودة.
• أقرب إلى السطح ، يتم عمل نافذة لتنظيف الأنبوب من السخام.
• يتم وضع مادة غير قابلة للاحتراق ، مثل الصوف المعدني ، بين السقف والمدخنة.

الانتقال من مدخنة من الطوب إلى مدخنة معدنية

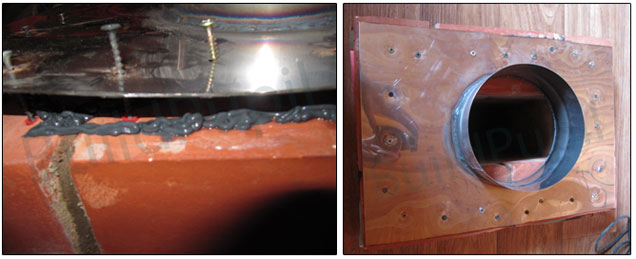

من أجل التبديل من مدخنة مستطيلة من الطوب إلى مدخنة معدنية مستديرة ، ستحتاج إلى منصة فولاذية مسطحة مع أنبوب فرعي ، قطره يتوافق مع قطر الأنبوب الفولاذي.

الأبعاد الخارجية (المحيط) لمدخنة من الطوب 500 × 370 ملم.

لقد اشتريت منصة من الفولاذ المقاوم للصدأ بقياس 500 × 500 مم ، يوجد في وسطها أنبوب فرعي بقطر 200 مم. (أي مع مقطع عرضي مساوٍ لأنبوب الفولاذ المقاوم للصدأ).

الآن يجب إصلاح النظام الأساسي مع الأنبوب بطريقة ما.

سنصلح الموقع بالمسامير والبراغي.

يجب ألا يكون الانتقال من مدخنة من الطوب إلى مدخنة معدنية موثوقًا به فحسب ، بل يجب أيضًا أن يكون محكم الإغلاق ، أي يجب ألا تكون هناك فجوات وشقوق بين الطوب ومنصة الفولاذ المقاوم للصدأ. لتحقيق الضيق المطلوب ، نستخدم مادة مانعة للتسرب خاصة في المواقد. لقد استخدمت مادة السيليكات مانعة للتسرب من TYTAN للمواقد والمواقد. وهي مخصصة للإصلاحات طويلة الأمد ، وملء الوصلات ، والشقوق ، والفجوات في المواقد ، والمواقد ، والأفران ، والمداخن ، وتتميز بما يلي: - التصاق جيد (التصاق الأسطح ذات الأجسام الصلبة و / أو السائلة غير المتشابهة) بالعديد من مواد البناء: للمعادن والطوب والخرسانة ؛ - مقاومة درجات الحرارة العالية - حتى +1250 درجة مئوية و مقاومة جيدة للصقيع والرطوبة. - لا ينكسر ولا يتشقق بعد التصلب ولا يحتوي على الاسبستوس. بشكل عام ، فإن مانع التسرب السيليكات المقاوم للحريق من TYTAN هو ما نحتاجه في حالتنا.

تركيب منصة فولاذية بأنبوب فرعي

الآن دعونا نلقي نظرة على تركيب مدخنة فولاذية بالترتيب ... ما يتعين علينا القيام به من أجل الانتقال من مدخنة من الطوب إلى مدخنة معدنية: لقد قمنا بقص المنصة بطريقة تتوافق مع أبعاد مدخنة الطوب: 500 × 370 مم. (أو لا تتجاوزهم). نحن نقدر أماكن تعلق المنصة بمدخنة الطوب. كن حذرًا: يجب ألا تتطابق نقاط التعلق مع خط التماس البناء أو تسقط في حافة الطوب. حان الوقت الآن لتذكيرك أنه من أجل تقوية البناء وإعطائه القوة ، قمت بوضع الصفين الأخيرين من مدخنة من الطوب على مدخنة معقدة. بعد تحديد نقاط التعلق بالمنصة الفولاذية بالأنبوب ، نقوم بحفر ثقوب فيها للبراغي ذاتية التنصت ، وفي الطوب نقوم بحفر ثقوب للمسامير. نقوم بإدخال المسامير في الثقوب المعدة. نقوم بتثبيت منصة معدنية على قاعدة من الطوب ، نطبق عليها أولاً مادة مانعة للتسرب مقاومة للحريق. نجذب المنصة بالتساوي باستخدام مسامير ملولبة حول محيطها بالكامل. على الرغم من أن الموقع مرسوم جيدًا باستخدام براغي ذاتية التنصت (استخدمت الكثير منها) ، فقد قررت الانتظار حتى يجف مانع التسرب. وفقط بعد ذلك يمكنك المتابعة مباشرة لتركيب مدخنة مصنوعة من أنابيب الفولاذ المقاوم للصدأ.

استنتاج موجز

يؤدي الفرن الموجود في المنزل عددًا من الوظائف المهمة. يجب تنظيف نظام التسخين من منتجات الاحتراق في الوقت المناسب. يتم تقديم مجموعة واسعة من العناصر البديلة لأنظمة المداخن في سوق مواد البناء الحديثة. في كثير من الأحيان يتم الجمع بين البناء المعتاد وأنابيب شطيرة أخف.

في هذه الحالة ، من المهم ربط العنصرين بإحكام باستخدام إحدى طرق الانتقال ، مع مراعاة قوانين ولوائح البناء. لا تنسى السلامة

يجب إزالة تيارات الدخان بحرية من النظام.
