قاعدة كهربائية دافئة

ما هو نظام الألواح الدافئة

تسخين الألواح أو تسخين اللوح ليس بالأمر الجديد في مجال التدفئة. تم اقتراح الفكرة في بداية القرن الماضي ، ولكن نظرًا لتعقيد التنفيذ وارتفاع السعر ، تم نسيانها تقريبًا. مع تطور التكنولوجيا ، أصبح التعقيد أقل ، لكن السعر لا يزال مرتفعًا. هذا ، في الأساس ، هو الذي يردع المستخدمين المحتملين.

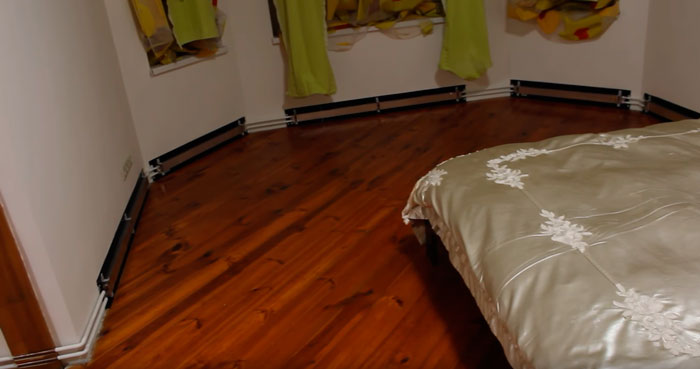

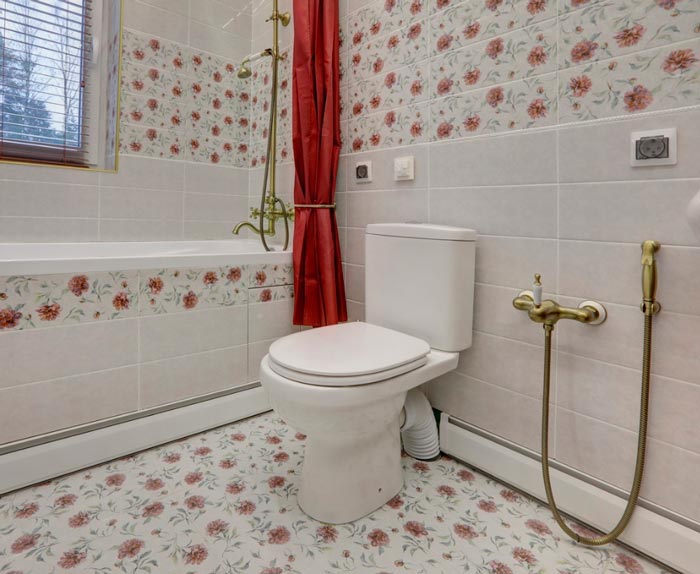

هذا ما قد يبدو عليه التسخين بلوح القاعدة الدافئ

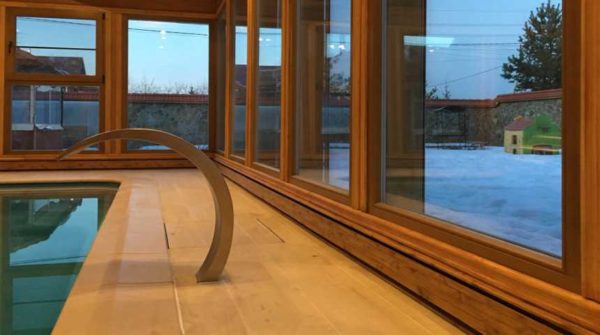

يتمثل الاختلاف الرئيسي في هذا النظام في الشكل غير القياسي لأجهزة التدفئة وموقعها غير المعتاد. السخانات طويلة ومنخفضة وتقع على طول محيط الغرفة في مستوى الأرض. السخانات مغطاة بشريط زخرفي طويل يشبه إلى حد كبير القاعدة. عند التثبيت ، فإنها تحل محل القاعدة المعتادة. لذلك ، غالبًا ما يُطلق على مثل هذا النظام اسم "القاعدة الدافئة". هذا النظام جيد جدًا للتزجيج البانورامي - لا يمكن أن يكون أعلى من الإطارات ، لذا فهو غير مرئي تمامًا. إنها ليست أسوأ في الغرف العادية - فهي غير مرئية على الإطلاق.

أنواع القاعدة الدافئة

هناك نوعان من القاعدة الدافئة: الكهرباء والماء. تختلف القاعدة الكهربائية الدافئة من حيث أن كل سخان مستقل ويمكن أن يعمل بشكل منفصل. يمكن تثبيتها في حالة عدم وجود طاقة للتدفئة الرئيسية - كتدفئة إضافية ، في حالة الطقس البارد. التثبيت بسيط ، لكنه يعمل بكفاءة ، وغير مرئي ، ولا يجفف الهواء كثيرًا.

اللوح الدافئ بدون لوحة زخرفية

هناك قاعدة مائية دافئة. هذا هو أحد الأنواع الفرعية لتسخين المياه ، أي أن جميع أجهزة التدفئة متصلة بنظام واحد. يمكن أن يكون إما النوع الرئيسي (سخانات اللوح الأساسي فقط) أو نوعًا إضافيًا من التدفئة (جنبًا إلى جنب مع أرضية أو مشعات تسخين المياه).

جهاز وسادة التدفئة

على أي حال ، يبدو اللوح الدافئ كما يلي: هذان أنبوبان نحاسيان يقعان على مسافة 7-15 سم من بعضهما البعض. ولزيادة نقل الحرارة ، يتم وضع ألواح عمودية من الألمنيوم والنحاس على الأنابيب (هم تكلف أقل قليلاً ، لكن نقل الحرارة أقل قليلاً) أو النحاس (خيار أكثر تكلفة وأكثر دفئًا). من الأعلى ، يتم إغلاق الأنابيب ذات الزعانف بأغطية زخرفية مصنوعة من الألمنيوم المبثوق. لم يتم اختيار الألمنيوم بالصدفة - فهو ينقل الحرارة جيدًا. لذا فإن الغطاء المسخن نفسه يشع حرارة.

توجد فتحات تهوية أعلى الغطاء وأسفله. يمتص البرد من خلال السفلية ، ويتم تسخينه من خلال الأجزاء العلوية. لذلك اتضح أن التدفئة تأتي من ثلاثة مصادر:

• يتم تسخين الهواء الذي يمر على طول الأنابيب والزعانف.
• من الجدران الساخنة.

• من جسم قاعدة معدنية دافئة.

يساهم مصدر الحرارة الثلاثي هذا في حقيقة أن الغرفة تسخن بسرعة ، ويساهم موقع عناصر التسخين حول المحيط في تسخين الهواء المنتظم في جميع أنحاء الحجم.

أنواع القاعدة الدافئة

يتم تجميع القاعدة الدافئة نفسها من وحدات تسخين منفصلة. هناك خياران:

سائل

كهربائي

مع السائل ، لا يهم المصدر الذي يأتي منه المبرد - الوقود الصلب أو الغاز أو المرجل الكهربائي. يمكن أن يكون مصدرًا لدرجة حرارة منخفضة يعتمد على مضخة حرارية.

يمكن أن يكون مصدرًا لدرجة حرارة منخفضة يعتمد على مضخة حرارية.

مع إمداد 40 درجة فقط ، مع الألواح الجانبية ، من الممكن تحقيق إزالة الطاقة الحرارية في منطقة 50 واط لكل متر واحد. فيما يلي جدول يوضح اعتماد طاقة نقل الحرارة على درجة حرارة السائل لألواح التفاف Mister Tectum الأكثر شيوعًا في بلدنا:

الاقتصاد وقوانين الفيزياء

ومع ذلك ، ليس كل شيء هنا ورديًا كما يبدو للوهلة الأولى. إذا تم تسخين الحائط بالكامل ، فسوف يزداد فقد الحرارة منه.

هذا يعني أنه يجب أن تكون في البداية كثيفة الحرارة وتسعى جاهدة لتحقيق أقصى قدر من مقاومة الحرارة.

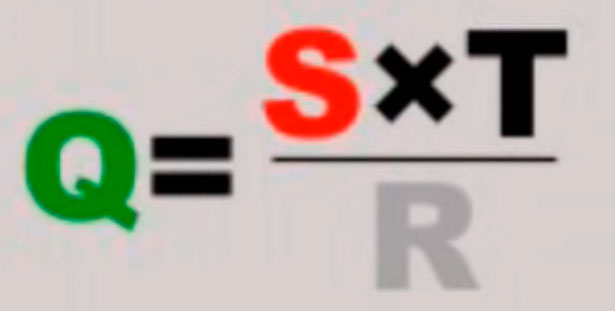

هنا ، على سبيل المثال ، معادلة حساب فقد الحرارة المعروفة من مقرر الفيزياء:

أين:

S - مساحة الجدار

T \ u003d (T داخل - T خارج) - فرق درجة الحرارة بين الجدار داخل المنزل وخارجه

R هي مقاومة انتقال الحرارة للسطح

من هذه الصيغة يتضح ما يعتمد عليه فقدان الحرارة في المقام الأول. R - مع البطاريات والقاعدة ، لا تتغير. الجدار هو نفسه.

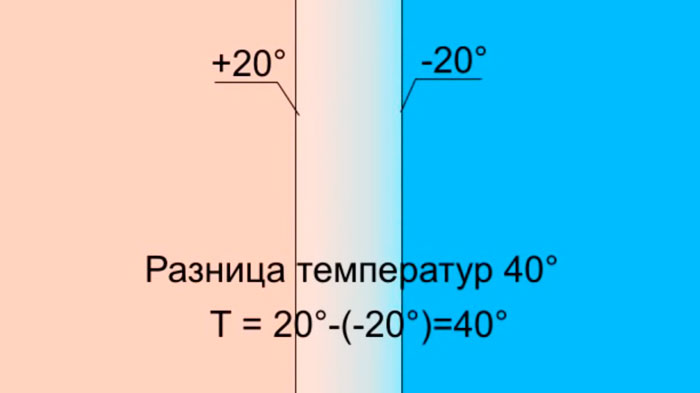

لكن المعلمات في البسط ستكون مختلفة. كلما زاد فرق درجة الحرارة (T) ، زاد فقد الحرارة. لنفترض ، عند تسخينه من البطاريات بالقرب من النافذة ، أن الجدار سيكون مشروطًا بـ t = 20C.

يتم توزيع درجة الحرارة على طول الجدار من المبرد إلى النقطة البعيدة (في الزوايا) على طول التدرج اللوني. أقسام الجدران على يمين ويسار النوافذ لا يتم تسخينها على الإطلاق.

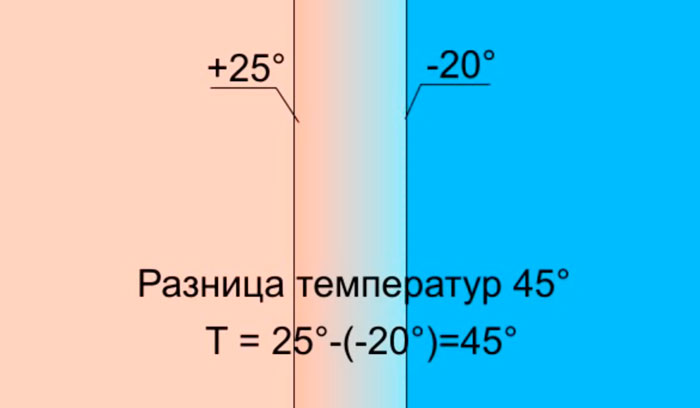

إذا تم تسخين الجدار بالكامل داخل المنزل باستخدام لوح قاعدي دافئ ، من نفس الغلاية بنفس درجة حرارة سائل التبريد ، فإن الجدار سوف يسخن أكثر. شرطيًا حتى + 25 درجة مئوية ، مما يعني أنه وفقًا للصيغة ، سيزداد الفرق في البسط ، وسيزداد انتقال الحرارة عبر الجدران.

اتضح أنه كلما فقدت المزيد من الحرارة ، كلما كان عليك استبدالها.

لا يهم كيف يتم إحضار هذه الحرارة إلى الغرفة - عن طريق المشعات أو القواعد الحرارية.

نتيجة لذلك ، لن يكون هناك مدخرات كبيرة وكفاءة طاقة فائقة هنا.

الأمر نفسه ينطبق على المنطقة - S. السطح الذي يتم تسخينه بواسطة القاعدة أكبر بكثير من السطح الموجود خلف الرادياتير مباشرةً.

سيكون من الممكن تحسين الوضع قليلاً إذا تم وضع قاعدة التسخين ليس فقط على الجدران الخارجية للمنزل (كما هو الحال مع المشعات) ، ولكن أيضًا على الأقسام الداخلية.

ستبقى معظم الحرارة المتولدة في هذه الحالة في المنزل ، ولن تحاول الخروج على الفور. إن التسخين الطفيف للجدران الخارجية مفيد ليس فقط كمصدر للتدفئة ، ولكن أيضًا للمبنى نفسه. الرطوبة على هذا النحو تختفي تمامًا.

بالنظر إلى كل ما سبق ، فإن الكثيرين ينظرون إلى مثل هذه الابتكارات بتشكيك. هناك طرق تم اختبارها منذ فترة طويلة ومفهومة - نفس المشعات تحت النوافذ ، أو أرضية دافئة في ذراع التسوية.

جميع الحيل الأخرى باهظة الثمن سواء في مرحلة البناء أو أثناء التشغيل والإصلاح.

بالنسبة لغرفة مساحتها 16 مترًا مربعًا ، ستحتاج من 10 إلى 12 مترًا من القاعدة. يبلغ متوسط ​​سعره اليوم 4000-5000 روبل للمتر وما فوق. وهذا بالإضافة إلى تكلفة المكونات. أضف هنا العمل نفسه (في موسكو يتقاضى حوالي 1400 روبل لكل متر طولي) ، وجميع الغرف في المنزل واحسب نفقاتك.

هل من الممكن البقاء على قيد الحياة تمامًا في فصل الشتاء مع هذه القواعد الحرارية؟ نعم بالتأكيد. في وجود لقطات خطية كافية ودرجة حرارة مناسبة للمبرد.

وتؤكد المراجعات العديدة في المنتديات هذا. لتدفئة المنزل في أبرد أيام الشتاء ، يجب الاحتفاظ بدرجة حرارة سحب سائل التبريد في مجمع الألواح الدافئة عند 75 درجة مئوية. في الأيام العادية ، 50-70 درجة مئوية كافية.

كلما ارتفعت درجة الحرارة ، زادت الطاقة المشعة التي ستتلقاها. عندما تنخفض إلى مستوى 45 درجة مئوية وأقل ، تتحول القاعدة الدافئة إلى نوع من الناقلات الصغيرة ، والتي تسخن بشكل أساسي مع التيارات الهوائية.

لذلك ، لا تتوقع أي أرقام مدخرات غير واقعية من القواعد الحرارية. لم تفعل. الأرضية الدافئة في هذا الصدد هي أكثر ربحية.

ومع ذلك ، فقد تم استخدام النظام على نطاق واسع ويستخدمه بعض المستهلكين بنشاط كمصدر رئيسي وإضافي للتدفئة لشقتهم أو غرفهم الفردية في المنزل.

ما هي القاعدة الدافئة وكيف تعمل

يختلف اللوح الدافئ عن مشعات التسخين من حيث أنه يسخن الجدار بالكامل ، كما كان ، وبالتالي يشكل ستارة أو شاشة حرارية.

يتم توزيع الحرارة على الفور بالتساوي في جميع أنحاء الغرفة ، وليس بالقرب من النوافذ فقط.

علاوة على ذلك ، فإن مثل هذا النظام مناسب لأي نوع من الأرضيات. لا يسخن الهواء في الغرفة ولا يجف ولا يرفع الغبار.

يعتقد الكثيرون خطأً أن مثل هذا التسخين يسخن الغرفة بالحمل الحراري. شيء مثل المسخنات الأرضية.

ومع ذلك ، هذا ليس هو الحال على الإطلاق.الحقيقة هي أن تيارات الحمل الحراري للهواء الدافئ من القاعدة تساهم في تسخين الغرفة بنسبة 20-30 ٪ فقط.

الحرارة الرئيسية ناتجة عن الجدار الساخن.

تحصل على نوع من البطاريات الضخمة الممتدة من الأرض إلى السقف داخل المنزل. لذلك ، في الغرف التي توجد فيها سقوف منخفضة ويوجد حد أدنى من الأثاث ، تكون كفاءة النظام قصوى.

في المطبخ ، من الأفضل تركيبه تحت مجموعة ذات أرجل عالية.

يوصى غالبًا باستخدامه بدلاً من المسخنات الأرضية للنوافذ البانورامية. ومع ذلك ، ضع في اعتبارك أنه لا يمكن إنشاء تعويض كامل للفجوة الحرارية في مثل هذا المكان بقاعدة!

كل شيء عن الطاقة المشعة. على عكس الجدران هنا لن تلاحظ تأثير تراكم الحرارة وتوزيعها. لن "تلتصق" بالزجاج ، لكنها ستخرج على الفور.

ولكن مع مهمة التخلص من الانزعاج ببساطة عند التواجد بجوار نافذة باردة ، نجحت الألواح في التغلب على هذه المشكلة.

النظام بأكمله يعمل على تأثير كواندا. في عام 1910 ، استخدم هذا الطيار الروماني ، في محاولة لتحسين محركات الطائرات ، لوحات خاصة كان من المفترض أن تعكس تدفق الحرارة من جسم الطائرة حتى لا تشتعل فيها النيران.

ومع ذلك ، كان له تأثير معاكس تماما. لم ينعكس الهواء الدافئ ، بل على العكس ، وكأنه يلعق جسم الطائرة. كيف يتم استخدام هذا التأثير في نظام الحواف الدافئة؟

يرتفع تدفق الهواء الساخن منها على طول الجدار. في نفس الوقت ، سرعته من الأسفل أكبر من السرعة من الأعلى.

أي أنه كلما ابتعد عن سطح الجدار ، قلت شدته وسرعته. وهنا علينا أن نتذكر قانون برنولي بأنابيب من أقسام مختلفة يتحرك من خلالها السائل أو الغاز.

تنص على أن الحد الأدنى لمعدل التدفق والضغط الأقصى للوسيط سيكونان في مقطع أنبوب به مقطع عرضي كبير ، والعكس صحيح. أي أنه كلما تحرك التدفق بشكل أسرع ، قل ضغطه.

وأما اللوح الدافئ ، فيعني أن تدفق الهواء الذي يتحرك بالقرب من الجدار سيكون له ضغط أقل منه على مسافة ما منه. بسبب هذا الانخفاض في الضغط ، تنشأ قوة تضغط ، كما كانت ، على الهواء الدافئ ضد الجدار.

لذلك ، مع تسخين اللوح الأساسي ، يتم تسخين الجدار أولاً وقبل كل شيء ، ويتم بالفعل تسخين جميع الأشياء الموجودة في الغرفة منه. يتم الشعور بالتدفئة الحقيقية للجدران على ارتفاع يصل إلى 1.5 متر.

هذه هي الطريقة التي تبدو بها الصورة الحرارية لتوزيع الحرارة على السطح الذي يتم تسخينه بواسطة القاعدة في التصوير الحراري.

كما تفهم ، لا يلعب الحمل الحراري دورًا مهمًا هنا. العامل الرئيسي هو الإشعاع من الجدار الساخن. إن ما يسمى بالطاقة المشعة ، كما هو الحال في سخانات الأشعة تحت الحمراء واللوحات.

بفضل طريقة التسخين هذه ، ليس من الضروري على الإطلاق اللحاق بدرجة حرارة الهواء في الغرفة حتى + 24-25 درجة مئوية. حتى في 20-21 درجة مئوية ستشعر بالراحة. ثم سيتم تسخين الجدران بضع درجات أكثر.

لذلك ، فإن الجدار المسخن يخلق الراحة الحرارية لتوازن الإشعاع ، وهو غير قادر على إنشاء بطارية تقليدية.

تركيب الميزات

لإنشاء نظام مائي ، ستحتاج بالتأكيد إلى مجمع ومضخة دورانية. مثل هذا النظام يعني ارتفاع معدل تدفق السوائل.

لذلك ، مع الدوران الطبيعي ، يكون النظام غير فعال. يجب أن تكون المضخة قادرة على التكيف مع أحجام التدفق المتغيرة. فجأة ، ستقوم يدويًا أو الأتمتة الموجودة على المجمع بإيقاف تشغيل بعض الدوائر.

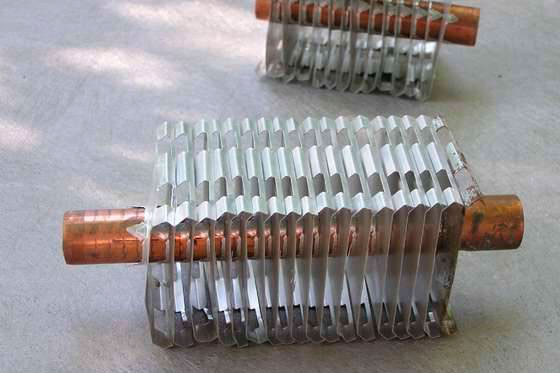

يمر المبرد عبر وحدات تسخين خاصة مع أنبوبين نحاسيين وصفائح كزعانف. إن الصفائح ، وليس الأنابيب ، هي التي تعمل كمصدر رئيسي للحرارة.

لذلك ، إذا قررت فجأة تجميع مثل هذا النظام بيديك ، عليك أولاً وقبل كل شيء أن تشعر بالحيرة من كيفية لحام كل هذه الأضلاع. كلما زاد عددها ، كان ذلك أفضل.

طول الوحدة القياسي للوح الحواف الدافئ Mr.Tektum هو 2.5 متر. قطر الأنابيب 16-20 مم فقط.

المزيد غير مطلوب. خلاف ذلك ، سيتضاعف حجم المبرد وينخفض ​​معدل التدفق.وهذا بدوره سيؤدي إلى اختلاف كبير في درجات الحرارة عند مدخل ومخرج المجمع.

يتم توصيل الأنابيب وتوصيلها عن طريق اللحام أو من خلال محولات وتركيبات خاصة.

من المستحسن توصيل غرف منفصلة بدوائر مختلفة. الطول الموصى به هو 15-16 م. بادئ ذي بدء ، نعني حلقات الغرفة ، وليس طول الأنبوب بأكمله. بعد كل شيء ، يحدث أكبر إزالة للحرارة في الوحدات ذات الرقائق.

غالبًا ما يتم إحضار دائرتين إلى غرفة كبيرة مرة واحدة. لا تقارنها بالأرضيات الدافئة ، حيث يكون الطول المسموح به للدائرة أطول من ثلاث إلى أربع مرات. هذا ما يفسر من خلال نطاقات درجات الحرارة المختلفة للعملية.

طول الدائرة محدود بسبب انخفاض درجة الحرارة (لا يزيد عن 5 درجات). إذا كانت العودة أكثر برودة ، فإنها ببساطة ستبرد جزءًا من الصفائح. مما سيؤثر بشكل حاسم على انتقال الحرارة الكلي.

هذه القاعدة صالحة لجميع المصغرات. من أجل زيادة الكفاءة ، من الضروري زيادة معدل التدفق بشكل كبير.

في الإصدار الكهربائي ، يتم وضع كبل وعنصر تسخين - عنصر تسخين - في الوحدة النمطية.

تبلغ الطاقة الحرارية لمثل هذا النظام على عناصر التسخين حوالي 200 واط / م. بالنسبة للمياه ، كل هذا يتوقف على درجة الحرارة المحددة في الغلاية أو المجمع.

يمكن للخيار الكهربائي ، على عكس الخيار السائل ، أن يؤثر سلبًا على تجفيف الهواء. عادة ما يتم تسخين عنصر التسخين العاري إلى درجات حرارة أعلى بكثير من أنابيب "قواعد المياه".

يتم تثبيت صندوق من الألومنيوم فوق الوحدات. يمكنك التقاطه بأي لون ثم يندمج بشكل عام مع الجزء الداخلي للغرفة.

تمت إزالة الصندوق ببساطة ، بحيث يمكنك دائمًا الوصول إلى عناصره الداخلية.

وهذا يعني أن النظام قابل للإصلاح تمامًا وسهل الاستخدام.
