ما هي المكونات المدرجة في نظام التحكم في تدفئة الطقس
كجزء من أتمتة الطقس ، يتم استخدام المكونات التالية:
- معدات المضخة
- صمام أمان؛
- وحدة القيادة
- نوع معين من وحدة التحكم ؛
- جهاز استشعار درجة الحرارة في الهواء الطلق
- مستشعر درجة الحرارة لنظام التدفئة ؛
- فحص الصمام؛
- وقف الصمامات
- جامع.
- مناسب؛
- وحدات الخلط
- محطات.
إن أهم عنصر في النظام يتحكم في تشغيل المعدات الأخرى هو جهاز التحكم.
هناك الأنواع التالية من وحدات التحكم المعتمدة على الطقس:
- وحدة التحكم الرئيسية لها أطراف خاصة ويمكنها التحكم في تشغيل غلاية واحدة أو اثنتين في وقت واحد. يوجد مؤقت مدمج. يحتوي الجهاز على 6 دوائر تحكم لأجهزة التسخين ودائرتين من الدوائر المستقلة.
- وحدة التحكم في التمدد مبرمجة بدائرتين هيدروليكيتين. يأتي بدون مؤقت مدمج ولا ينظم تشغيل الغلاية. عادة ما يتم استخدامه كجهاز إضافي إذا كان الجهاز الرئيسي لا يتعامل مع الوظائف المخصصة له.
- وحدة دائرة الخلط مبرمجة بدائرة هيدروليكية مستقلة واحدة فقط. يوجد مؤقت داخلي وإمكانية تنظيم التحكم حسب الطقس بدائرة واحدة.
- تحتوي وحدة التحكم الرئيسية للخزان المؤقت على أطراف للتحكم في غلاية واحدة متصلة بنظام التدفئة عبر خزان عازل. وهي مجهزة بجهاز توقيت.
توفير الطاقة الحرارية
الآن المزيد والمزيد من الناس يفكرون في قضايا توفير الطاقة. وهذا ليس مفاجئًا - لماذا تدفع مبالغ زائدة للتدفئة بينما يمكنك التوفير فيها؟ أسهل طريقة لتوفير الطاقة الحرارية هي تركيب العدادات (وحدات قياس الطاقة الحرارية). تم استخدام هذه الطريقة لمدة 10 سنوات وتسمح بتقليل مدفوعات الطاقة الحرارية بنسبة 20-30٪. أظهرت الممارسة ، في المتوسط ، أن تركيب وحدة قياس الطاقة الحرارية لمبنى سكني يؤتي ثماره خلال موسم تدفئة واحد. إذا كنت قد قمت بالفعل بتثبيت وحدة قياس الطاقة الحرارية وشعرت بالتأثير الذي تعطيه ، فلا تتوقف. يمكننا المضي قدما في هذه القضية. هناك عدة طرق لتقليل استهلاك الطاقة ، ونتيجة لذلك ، خفض التكاليف.
الطرق الرئيسية لتوفير الطاقة: التحكم الآلي في درجة حرارة المبرد في نظام التدفئة وتقليل فقد الحرارة من مظاريف المبنى.
الطريقة الأولى لتوفير الطاقة ، التي يتم الحصول عليها عن طريق تركيب نظام تحكم أوتوماتيكي ، ترجع إلى عاملين. أولاً ، يسمح لك التحكم التلقائي بالحفاظ على درجة الحرارة المثلى في الغرفة ، بناءً على درجة الحرارة الخارجية ، مما يقلل من تدفق حامل الحرارة من شبكة التدفئة خلال فترات التقلبات الحادة في درجات الحرارة. يحدث هذا بسبب إعادة استخدام جزء من المبرد في نظام التدفئة بالمبنى ، حيث يلزم توفير كمية أقل بكثير من المبرد من شبكات التدفئة لتوفير درجة الحرارة المطلوبة. هذا الخيار مناسب للمباني السكنية والعامة والإدارية. ثانيًا ، بالنسبة للمؤسسات الصناعية ، بفضل التحكم التلقائي ، يمكننا ضبط درجة حرارة حامل الحرارة التي نحتاجها في وقت لا تكون فيه الغرفة قيد الاستخدام (في الليل ، والعطلات ، وعطلات نهاية الأسبوع). وبالتالي ، هناك انخفاض في استهلاك الطاقة الحرارية ، وبالتالي ، توفير في الطاقة الحرارية.لا تعكس المعايير المعتمدة لاستهلاك الطاقة الحرارية حاليًا الصورة الحقيقية لاستهلاك الناقل الحراري من قبل المباني ويتم المبالغة في تقديرها.
يتيح لك تثبيت وحدة قياس الحرارة متابعة حسابات المقدار الفعلي للطاقة المستهلكة ، فضلاً عن تقليل استهلاكها.
لا يتم تنفيذ تنظيم إمداد المبرد من قبل مؤسسة تزويد الطاقة بالكامل ، مما يؤدي إلى زيادة واضحة في الإنفاق على مورد الطاقة ، ونتيجة لتكاليف التدفئة.
إن وجود نظام أتمتة يعمل بشكل جيد لإطلاق الطاقة الحرارية مباشرة في المبنى ، بالإضافة إلى التنظيم المناسب وتعديل نظام التدفئة ، يمكن أن يقلل بشكل كبير من استهلاك الطاقة الحرارية لاحتياجات التدفئة. عند توصيل نظام التدفئة للمبنى وفقًا لنظام تابع (بدون تدفئة مركزية) ، يمكن تخفيض تكاليف التدفئة بنسبة تصل إلى 50٪ خلال الفترة الانتقالية ، وعند توصيل نظام التدفئة وفقًا لمخطط مستقل (التنظيم في المركز التدفئة) ، يمكن خفض التكاليف بنسبة 10-15٪ ، اعتمادًا على جودة التنظيم في CTP. أيضًا ، سيحقق الجهاز الخاص بأتمتة إمداد الطاقة الحرارية ظروفًا مريحة على النحو الأمثل داخل المباني السكنية ، مما يؤدي إلى تحسين الظروف المعيشية للسكان.
احصل على وصف كامل
تدفئة التحكم في الطقس
تعبت من دفع المزيد؟ هناك طريقة للخروج!
يتيح نظام تنظيم الطقس لإمداد الحرارة توفير ما يصل إلى 35٪ من استهلاك الطاقة الحرارية. إذا توقعنا أن يدفع مبنى سكني (شركة إدارة ، تعاونية إسكان ، HOA) للتدفئة حوالي مليون روبل شهريًا خلال موسم التدفئة ، فسيشعر السكان بالتوفير في أربعة أسابيع!
اتصل على: +7 (423) 297-11-68، 200-58-78 وفي غضون 10 دقائق ستعرف أكثر من 3 ساعات من البحث على الإنترنت.
كيف تعمل؟
مقياس الهواء الخارجي (الموجود على الجانب المظلل من الشارع) يقيس درجة الحرارة الخارجية. يقيس مستشعران موجودان في أنابيب الإمداد والعودة درجة حرارة شبكة التدفئة. تحسب وحدة التحكم القابلة للبرمجة العادية دلتا المرغوبة ، ومن خلال التحكم في الصمام (KZR) ، تغير سرعة تدفق الناقل الحراري. للحماية من الإغلاق التام ، يتم توفير الحماية للصمام. للتخلص من ركود الناهضين (اختراق الهواء) ، تقوم مضخة الدورة الدموية الداخلية بتحريك الناقل الحراري في النظام عبر صمام الفحص. تم تجهيز وحدة التحكم في الطقس أيضًا برافعة Mayevsky الآلية. إذا كان نظام الأنابيب الحرارية لا يحتوي على التفاضل المطلوب (والذي يحدث نادرًا جدًا) ، فيمكن التخلص من المشكلة بسهولة عن طريق تركيب صمام موازنة آلي.
يحتوي النظام على مضخة دورانية كاملة التجويف ويضمن عدم انقطاع التدفئة بنسبة 100٪ في الشتاء.
في حالة الإغلاق غير المخطط للمضخة وغيرها من المواقف الخطيرة التي تؤثر على التحكم التلقائي في الطقس لمصدر الحرارة ، يتيح لك نظام الإرسال الاستجابة على الفور.
كم يكلف نظام التحكم في الطقس؟
تعتمد تكلفة نظام التحكم في الطقس بشكل أساسي على المعدات المستخدمة (أجنبية أو محلية). يمكنك معرفة إيجابيات وسلبيات استخدام الأجهزة الأجنبية أو أجهزتنا من المتخصصين في Solutions Group من الناحية الفنية.
منظم إمداد الحرارة RISE RO-2M
13/06/2016 التحكم في درجة حرارة الناقل الحراري في أنظمة التدفئة وإمداد الماء الساخن (DHW) ، والتحكم في تشغيل المضخات كجزء من نقاط التدفئة الفردية والمركزية ، وكذلك محطات الغلايات الآلية في المباني الخاصة.
منظم إمداد الحرارة RISE RO-2 تنفيس
إدارة تشغيل أنظمة التهوية من نوع العرض وتنظيم درجة حرارة الهواء في المباني الإدارية والصناعية.
جهاز تحكم لأنظمة التدفئة وإمداد الماء الساخن (DHW) TRM132M
تم تصميم وحدات التحكم في أنظمة التدفئة وإمدادات المياه الساخنة TRM132M بالاشتراك مع المحولات الأولية ووحدة زيادة MP1 والمشغلات لمراقبة وتنظيم درجة الحرارة في دوائر التدفئة وإمدادات المياه الساخنة ، وعرض درجة الحرارة المقاسة وأنماط التشغيل على المؤشر المدمج و توليد إشارات تحكم لعناصر الإخراج المضمنة وعناصر الإخراج للوحدة MP1.
تسخين "الهدف =" _ فارغ ">")
تم تصميم نظام التحكم في التدفئة أ لحل المشكلات التالية
- • الاستخدام غير الفعال لموارد الطاقة في مباني المؤسسات الطبية والفنادق والمراكز الإدارية وما إلى ذلك ، ونتيجة لذلك ، غياب وظيفة التوفير ؛
- • تغيير درجة حرارة الغرفة بمقدار 1 درجة مئوية فقط يزيد من استهلاك الحرارة بنسبة 5٪؛
- • خلق ظروف معيشية غير مواتية في المبنى.
- • عدم الامتثال لمتطلبات التشريعات الخاصة بمعايير درجات الحرارة.
- • عمر خدمة أقصر للمعدات بسبب زيادة الحمل ؛
- • زيادة التكاليف مع الإدارة اللامركزية.

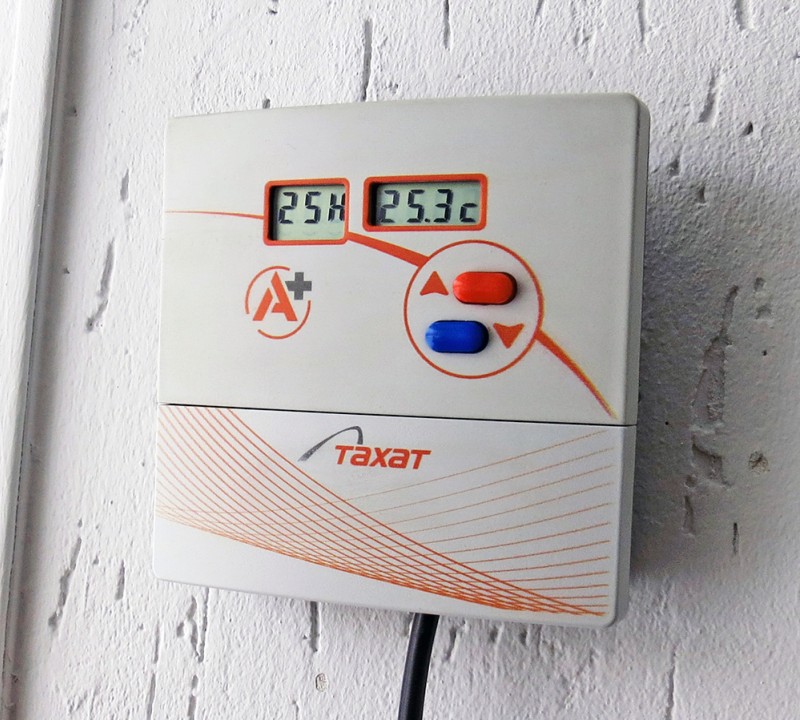

كيف يعمل النظام
يتحكم المشغل الكهروحراري (1) في إمداد المبرد بالماء الساخن. وهي متصلة بوحدة تحكم الغرفة (2). يحتوي منظم الاتصال بالغرفة على مستشعر درجة حرارة ورطوبة مدمج (+ يمكن توصيل ما يصل إلى 3 أجهزة استشعار عن بعد) ، ويعرض درجة حرارة الغرفة الحالية ويتحكم في محرك كهربائي حراري * للحفاظ على درجة الحرارة المحددة. يحتوي على محطة راديو ZETA مدمجة ، والتي توفر نقل البيانات لاسلكيًا إلى غرفة التحكم في التدفئة.
* يوفر منظم اتصال واحد التحكم في ما يصل إلى أربعة مشغلات كهروحرارية.
(1)
(2)
مميزات نظام التحكم بالتدفئة "A +"
التحكم في التدفئة المركزية
جهاز تحكم مركزي عن بعد لتدفئة المبنى بأكمله من نقطة واحدة ، مع مراعاة حالة وتشغيل كل جهاز. القدرة على التحكم في ما يصل إلى 65 ألف نقطة التحكم في التدفئة.
لاسلكي
تبادل المعلومات بين الأجهزة عبر قناة راديو تعمل على ترددات لاسلكية غير مرخصة وطاقات منخفضة للغاية. شبكة ذاتية التنظيم مع مرحل إشارة.
التحكم في النظام من جهاز محمول / جهاز لوحي
القدرة على التحكم عبر Wi-Fi عبر الأجهزة المحمولة (الهاتف ، الجهاز اللوحي) لإعدادات درجة الحرارة الفردية من قبل المستهلك في مكان معين.
سهل التركيب ، بداية سريعة
لا يتطلب مطاردة الحائط ، ولا غبار وأوساخ. سهولة تنفيذ النظام في مبنى يعمل بالفعل مع تجديد كامل. النظام قابل للبرمجة بسهولة ، مما يسمح باختيار المعدات وفقًا للمتطلبات الفردية ورغبات العميل.
فترات الاسترداد المنخفضة
يمكن ملاحظة التأثير الاقتصادي بعد شهر من تشغيل النظام. فترة الاسترداد للنظام بأكمله من 2 إلى 3 سنوات بالتكلفة الحالية لموارد الطاقة.
ذهني
التحليل التلقائي والتحكم الأمثل في طاقة أجهزة التدفئة ، مع مراعاة المعلمات المحددة. التعلم الذاتي ، يتكيف النظام مع ظروف التشغيل: أنواع المباني ، قوة أجهزة التدفئة ، الظروف البيئية.
الجدول الزمني المحدد مسبقًا
البرمجة الفردية: إمكانية ضبط برنامج درجة الحرارة بالساعة وحسب اليوم من الأسبوع في كل غرفة على حدة.
التنظيم عبر الإنترنت
التحكم في درجة الحرارة عن بعد على مدار الساعة.رصد أداء النظام.نظام للرصد ومنع الحوادث.
تأثير
التحكم الآلي في التدفئة في المبنى - وفورات حقيقية في تكاليف الموارد الحرارية تصل إلى 30-40٪.
تحديد:
- • التحكم في المعالجات الدقيقة (التشغيل المستقل وفقًا للخوارزمية الداخلية والقدرة على التكيف والتعلم الذاتي)
- • وحدة WI-FI مدمجة للتحكم عبر الأجهزة المحمولة
- • قناة راديو مدمجة 868 ميجاهرتز للتواصل مع لوحة التحكم المركزية
- • القناة الراديوية الثانية المدمجة 433/868 ميجاهرتز للتواصل مع وحدات التحكم الداخلية (مستشعرات درجة الحرارة عن بعد ، لوحة تحكم لاسلكية عن بعد ، مستشعر فتح النافذة ، ترموستات الغرفة اللاسلكية)
- • قياس وبيان درجة الحرارة والرطوبة في الغرفة
- • إدارة ما يصل إلى 4 مشغلات (مشغلات حرارية لمشعات التدفئة ، والسخانات الكهربائية ، والتدفئة الأرضية ، وما إلى ذلك)
- • إمداد الجهد 24V DC أو 230V AC
- • أربع قنوات إخراج 24V DC بطاقة إجمالية تصل إلى 35W لتشغيل المشغلات الحرارية
المعدات وتطبيقاتها
تسمح لك المعدات الموفرة للطاقة بإنشاء أنظمة لأغراض مختلفة وتعقيد: دائرة مفردة ومزدوجة ، مع وظائف إضافية للتحكم في المضخة أو تراكم ومعالجة المعلومات الإحصائية حول مسار عملية التنظيم. ولكن وراء كل هذا يجب أن يكون هناك نهج اقتصادي متكامل ، والذي يتضمن المعلمات التالية: مراعاة التأثير المتبادل للأشياء وأنظمة الإمداد بالحرارة ، والمتطلبات الصحية والصحية ، والراحة ، وانخفاض تكاليف التشغيل ، وموثوقية قياس الحرارة وتوفير الوقود و مصادر الطاقة. تشمل أنظمة التحكم الأوتوماتيكي أجهزة التحكم في درجة الحرارة الإلكترونية ، وأجهزة استشعار درجة الحرارة ، والمحركات الكهربائية مع محرك السائر النبضي ، وصمامات التحكم والإغلاق والتحكم. يشمل الأخير صمامات الإغلاق والتحكم ، وصمامات التحكم في الخلط والتحكم في المصاعد الهيدروليكية.
تلعب أجهزة التحكم في درجة الحرارة دورًا مهمًا هنا ، حيث يتم التحكم في روابط التحكم. منذ عام 2010 ، تم إنتاج وحدة التحكم في درجة الحرارة RT-2010 ، وهي نسخة محدثة ومحسنة من السلف RT-2000A ولديها قدرة إضافية على تثبيت واجهة RS485 ؛ مشغل للصمامات والمصاعد MEP-3500 ، والذي يختلف عن سابقاته ومنافسيه ليس فقط في التصميم ، ولكن أيضًا في مجموعة من الوظائف الإضافية.
يعد المخطط المزود بمصعد هيدروليكي التحكم شائعًا جدًا للمنشآت التي تتلقى سائل تبريد شديد الحرارة من مصدر حراري. لا يسمح باستخدامه إلا في المنشآت التي تعاني من مشاكل هيدروليكية حيث يكون انخفاض الضغط بين أنابيب الإمداد والعودة أقل من 6 أمتار من عمود الماء (0.06 ميجا باسكال). توفر مصاعد DG تنظيمًا عالي الجودة بسبب إزاحة ناقلات الحرارة المباشرة والعكسية. لا يتطلب مصعد التحكم استخدام مضخة إضافية ، حيث أن أحد عناصر تصميمه هو مضخة نفاثة. لذلك ، فإن استخدام المصاعد الهيدروليكية للتحكم ، خاصة في مرافق الإسكان والمرافق العامة ، يقلل من تكاليف التركيب والتشغيل ولا يؤدي إلى حالات الطوارئ في حالة انقطاع التيار الكهربائي. في حالات الطوارئ ، يتطلب إيقاف المضخة في نظام التدفئة إجراءات عاجلة لمنع تجميد النظام. المخطط مع المصعد الهيدروليكي للتحكم يخلو من هذا العيب ويتم استبعاد تكاليف المضخة وأعمال البناء والتركيب ، وبالتالي فهي أقل بكثير.
بالنسبة لدوائر التدفئة الأخرى ، هناك مجموعة كبيرة من صمامات الإغلاق والتحكم. إذا كان تركيب المضخة ضروريًا ، وفقًا للشروط الفنية في الموقع ، فيمكن عندئذٍ تركيب المضخة على خط أنابيب الإرجاع أو العبور. ومع ذلك ، لا يمكن استخدام هذا المخطط في نقاط الحرارة المتصلة بمحطة التدفئة المركزية (جدول إمداد الحرارة - 95 درجة / 70 درجة مئوية).
يعتبر استخدام صمامات الإغلاق والتحكم أكثر فاعلية في أنظمة التحكم الأوتوماتيكية التي تسمح بإغلاق مصدر المبرد بنسبة 100٪. بادئ ذي بدء ، إنه مصدر الماء الساخن.
أنظمة DHW المفتوحة شائعة ، ومن الصعب تعديلها. وفقًا لتجربتنا ، لا يوفر استخدام الصمامات ثنائية الاتجاه المعلمات المطلوبة من حيث درجة حرارة الماء الساخن وحامل الحرارة المرتد ومستوى الضوضاء. في ضوء ذلك ، نقدم صمامات خلط ثلاثية الاتجاهات KST.
على أساس معدات توفير الطاقة ، فإننا ننتج أيضًا نقاط تسخين بلوك مدمجة ، تجمع بين العديد من حلول الدوائر بدرجة أو بأخرى.
أحد أهم المجالات التي أصبحت مؤخرًا ذات صلة ومطلوبة هو إرسال الأشياء الخاضعة للتنظيم. من الممكن أيضًا تنفيذ مثل هذه الأنظمة على أساس المعدات. تم تطوير أجهزة التحكم في درجة الحرارة RT-2010 و RT-2000A واستخدامها على نطاق واسع ، وهي مجهزة بواجهة RS232 (RS485) ، والتي من خلالها يمكن التحكم في أنظمة التحكم عن بعد.
حتى الآن ، على أساس المنظمين ، تم بالفعل تثبيت أنظمة الإرسال وإطلاقها ، بما في ذلك ، بالإضافة إلى التنظيم (منظمات درجة الحرارة) ، أيضًا المحاسبة (عدادات الحرارة).
يمكن تجهيز المحركات المطورة لصمامات MEP-3500 بإخراج حالي ومخرجات ترحيل إضافية لتحديد موضع الآلية. هذا يميز بشكل كبير هذا المحرك عن المنافسين. يسمح تثبيت واجهة RS485 في محركات MEP-3500 بإدراجها في نظام الإرسال العام جنبًا إلى جنب مع جهاز التحكم في درجة الحرارة وجهاز قياس. المنظمات المشاركة في تطوير وحدات التحكم للتحكم في الإرسال وجمع البيانات من الكائنات تظهر بالفعل اهتمامًا بتنفيذ مثل هذا المشروع.
أهمية أنظمة التحكم الآلي لاستهلاك الطاقة الحرارية
تجدر الإشارة إلى أن إمداد تسخين الماء بالبخار محدد للغاية ، فهو يتطلب حلًا متزامنًا لقضايا الديناميكا المائية ونقل الحرارة ؛ بالإضافة إلى أن الطاقة الحرارية هي نوع خاص من الطاقة ، يجب التحكم في معلماتها في كلا الاتجاهين من المصدر إلى المستهلك والعكس صحيح ، لذلك نقترح النظر في استخدام أنظمة التحكم الآلي مع مراعاة الأولويات التقنية والاقتصادية.
يوجد المعنى الاقتصادي لتركيب أنظمة التحكم الآلي بدون تركيب أجهزة قياس وبعد تركيب أجهزة قياس للطاقة الحرارية.
في الحالة الأولى ، فإن نظام التحكم ، من خلال تنظيم استهلاك الطاقة الحرارية ، يقلل بشكل كبير من تكاليف منظمات الإمداد الحراري ، بينما يدفع المستهلكون مقابل الحرارة بالتعرفة المعتمدة.
في الحالة الثانية ، يدفع المستهلكون مقابل الحرارة المستهلكة فعليًا ، مع مراعاة المدخرات التي تتراوح من 10٪ إلى 30٪ في المتوسط. يتم تثبيت الأجهزة المنزلية المشتركة لقياس الحرارة التجارية في كل مكان. لا يمكن أن يؤدي تركيب عدادات حرارية فقط إلى تقليل التكاليف الإجمالية لإنتاج ونقل الطاقة الحرارية. في الواقع ، إذا تم تركيب عدادات الحرارة في كل مكان ، فسوف يستمر المستهلكون في دفع جميع التكاليف لمزود الحرارة.
هناك احتياطيات كبيرة من المدخرات في المجال الاجتماعي: العيادات الشاملة والمدارس والمباني العامة والإدارية ، ويرجع ذلك أساسًا إلى وجود فترات غياب للأشخاص في الغرف المدفأة ، والتي يمكن خلالها وضع معايير أقل لتوفير التدفئة والمياه الساخنة دون المساومة على الراحة في وقت العمل. أولئك. أثناء تشغيل نظام التحكم ، على سبيل المثال ، في المدرسة ، من الممكن على الفور وضع طريقة اقتصادية لاستهلاك الحرارة بواسطة هذا الكائن خلال فترة العطلات الشتوية.
في المباني السكنية ، لا يمكن تطبيق التخفيض الآلي لدرجة حرارة الغرفة. ولكن هناك إمكانية لتنظيم منفصل لواجهات مبنى واحد في ظل ظروف مختلفة من التعرض لأشعة الشمس والعوامل المناخية الأخرى. لهذا ، يتم استخدام أجهزة التحكم في درجة الحرارة ذات دائرتين ، في كل دائرة يتم إدخال نفس برنامج التحكم فيها.
من العوامل المهمة في توفير الطاقة للعديد من المرافق التخلص من ارتفاع درجة الحرارة في الخريف والربيع ، عندما يتم توفير ناقل حراري بدرجة حرارة عالية بشكل متعمد للمرافق عند درجات حرارة خارجية موجبة أعلى من تسمى نقطة "القطع" في الرسم البياني لدرجة الحرارة.في المنازل التي توجد بها غلاية لتحضير الماء الساخن ، لأنه خلال الفترات التي لا يوجد فيها تحليل للماء الساخن ، يدور المبرد عبر مبادل حراري للغلاية دون جدوى ، مما يقلل أيضًا من عمره التشغيلي ، بالإضافة إلى التغييرات في معلمات ينتشر مصدر الحرارة بالقصور الذاتي من خلال شبكة التدفئة ، والتي يتم تصحيحها بواسطة أجهزة التحكم في درجة الحرارة الداخلية. وفقًا للمعايير الصحية ، يلزم وجود ظروف درجات حرارة مختلفة في المبنى ، ولا يتم تحقيق ذلك دائمًا عند نفس درجة حرارة المبرد. مع الأخذ في الاعتبار كل هذه العوامل ، من الضروري تحديث أنظمة استهلاك الحرارة بمساعدة الأنظمة الحديثة للتنظيم النوعي والكمي.
في الحالة المثالية ، هناك تأثير من استخدام أنظمة التحكم الآلي وصولاً إلى كل سخان ، ورافعة ، وسخان ، وما إلى ذلك. تؤكد خبرتنا التي تزيد عن سنوات عديدة على فعالية تطبيقها.
الكفاءة الاقتصادية من أتمتة ITP
عند تصميم IHS ، بالإضافة إلى متطلبات SNiP ، يجب أن يسترشد المصمم بالشروط الفنية للتزويد الحراري للمنشأة ببيانات واضحة عن المعلمات الهيدروليكية والرسوم البيانية لدرجة الحرارة. بغض النظر عن الشركة المصنعة ، قد تشتمل أنظمة التحكم الأوتوماتيكية على مجموعة من المنظمين المزودين بأجهزة استشعار وصمامات الإغلاق والتحكم وصمامات الخلط والمضخات وخزانات الأتمتة والتحكم والأدوات والتجهيزات الأخرى. وحدة تحكم واحدة ، عند الضرورة ، تدير أنظمة التدفئة والماء الساخن.
ضع في اعتبارك استخدام أجهزة التحكم في درجة الحرارة في المباني السكنية. عند حساب الكفاءة الاقتصادية لاستخدام جهاز التحكم في درجة حرارة التدفئة مع مصعد هيدروليكي منظم لمبنى مكون من 108 شقة ، فإن التوفير هو 11٪ ، وتركيب المعدات يؤتي ثماره في 0.78 سنة. تم استخدام عامل واحد فقط في الحساب - الاستهلاك المفرط للحرارة بسبب ارتفاع درجة حرارة الخريف والربيع. إذا كانت الدائرة الثانية لنظام التحكم متورطة في تنظيم الطاقة الحرارية لتسخين الماء الساخن ، فإن التأثير الاقتصادي سيزداد أكثر.
المؤشرات الاقتصادية لنظام تنظيم التدفئة والماء الساخن: إجمالي المدخرات أكثر من 15٪ ، والمردود من تنفيذ نظام التنظيم أقل من 0.5 سنة.
تظهر الحسابات أنه بالنسبة للمنازل التي تحتوي على 80 شقة أو أكثر ، فإن تكلفة إدخال أنظمة التحكم الآلي تؤتي ثمارها في أقل من عام واحد. في المرافق التي تكون فيها تكلفة الوحدة للمعدات الموفرة للطاقة وتركيبها أطول بمقدار 1 جي كالوري ، تزداد فترة الاسترداد ، على سبيل المثال ، إذا كان عدد الشقق أقل من 80 أو أقل المرافق الاجتماعية. لنأخذ روضة الأطفال كمثال. يشتمل نظام التحكم التلقائي في التدفئة على مصعد هيدروليكي للتحكم ووحدة تحكم في المعالجات الدقيقة بناءً على إشارات من مستشعرات درجة الحرارة. مدة سداد المشروع 0.94 سنة. مزايا هذا المخطط:
- موثوقية عالية وتشغيل خالي من المتاعب حتى في حالة انقطاع التيار الكهربائي المؤقت منذ ذلك الحين يؤدي المصعد أيضًا وظيفة المضخة ؛ - إمكانية إدخال جدول تنظيمي مرن ، مع مراعاة أوقات الليل وعطلات نهاية الأسبوع والعطلات لموسم التدفئة بأكمله ؛ - تحسين الراحة الحرارية في المباني بسبب إمكانية إعداد تدفئة أولية قبل ساعات العمل ؛ - التحكم الإلزامي في معلمات ناقل الحرارة العائد.
إذا كان مرفق مماثل يحتوي على إعداد الماء الساخن وتم تركيب جهاز تحكم في تدفق الماء الساخن ، فستكون تكاليف الوحدة لأتمتة نقطة الحرارة أقل: يتم استخدام نفس الوحدة الإلكترونية ، ويضاف إليها مستشعر درجة حرارة الماء الساخن وإغلاق- بالإضافة إلى ذلك ، يتم استخدام صمام التحكم في إيقاف التشغيل في DHW. يزيد الأثر الاقتصادي إلى 30٪ مع استرداد 0.72 سنة.
جميع الحسابات الفنية والاقتصادية ، خاصة عند تقديم حلول تصميم جديدة ، نتحقق بمساعدة أدوات المراقبة الخاصة وبيانات محاسبة الأدوات التجارية.
في الختام ، أود أن أشير إلى أن توفير الوقود وموارد الطاقة من خلال استخدام أنظمة التحكم الآلي في البرنامج في استهلاك الحرارة أمر ممكن ومبرر اقتصاديًا. لا يوجد بديل لهذه العملية.
يمكنك شراء مجموعة واسعة من معدات الأتمتة الحديثة بأسعار تنافسية في متجر شركتنا.
حاليا ، حصة السداد للتدفئة ، أكبر سطر في إيصال فواتير المياه والكهرباء. في هذا الصدد ، يهتم العديد من المالكين بإمكانية تقليل هذه التكاليف.
تتمثل إحدى طرق القيام بذلك في تجهيز نظام التدفئة المنزلية بـ ITP (منظم الطقس) التلقائي.
يبرر نظام تنظيم الطقس للتدفئة نفسه فقط إذا تم بالفعل تثبيت عداد حرارة (وحدة قياس الطاقة الحرارية) في المنزل.
يصعب على مهندسي الطاقة الامتثال لجدول درجات الحرارة (درجات الحرارة على أنابيب الإمداد بالتدفئة والعودة ، اعتمادًا على درجة حرارة الهواء الخارجي). هدفهم هو توفير أكبر قدر ممكن من الحرارة للمستهلكين ، بحيث تكون هناك درجة حرارة كافية لجميع المنازل الواقعة في المنطقة المحيطة بـ CHP (الأقرب والبعيد). أيضًا ، في محطة التدفئة المركزية ، لا تتغير معلمات المبرد في المعاملة بالمثل مع الوقت من اليوم (يوم مشمس ، ليل ، يوم من الأسبوع ، إلخ.)
توفير الحرارة والتدفئة والتدفئة.
ما هو التوفير في التكاليف؟
- يقرر المستهلك نفسه متى وكمية الحرارة التي يجب استهلاكها.
- توزيع متساوي للحرارة في جميع أنحاء المنزل.
- منع ارتفاع درجة الحرارة وارتفاع درجة الحرارة في المباني السكنية والشركات.
- لا غليان للوحة أو المبادلات الحرارية ذات الغلاف والأنبوب.
- الحد من تدفق سائل التبريد الزائد إلى المنزل.
- زيادة عمر خدمة خطوط الأنابيب وأنظمة التدفئة.
- تحكم ITP عبر الإنترنت ، مع الإخطار بحالات الطوارئ.
- لا تدفع مقابل التدفئة غير المستخدمة لشخص آخر أثناء الذوبان.
راحة المعيشة.
- ليست هناك حاجة لاستخدام السخانات الكهربائية.
- المسودات من النوافذ المفتوحة على مصراعيها وأبواب الشرفات أصبحت شيئًا من الماضي.
- الكساد في الشقة لا يزعج.
- البطاريات الباردة لم تعد معك.
نظام التحكم الأوتوماتيكي للتدفئة والتدفئة للمبنى.
تعمل المنشأة بدون حاضرين دائمين ، ويتم عرض المعلومات على لوحة تحكم الإرسال أو على الهاتف الخلوي.
تتيح لك وظيفة التحكم عن بعد تغيير إعدادات النظام عن بعد وضبط تشغيله في الوضع اليدوي. انظر معلمات النظام على الإنترنت.
توفر نقاط التدفئة المركزية للسكان التدفئة على مدار السنة خلال موسم التدفئة. تتمثل المهمة الرئيسية لـ ACS ITP في التحكم على مدار الساعة وإدارة إمداد حامل الحرارة بضغط ثابت ، والحفاظ على درجة الحرارة المحددة في الغرفة. من أجل كفاءة الخدمة ، يتم جمع المعلومات من المشغلات وأجهزة الاستشعار وإرسالها إلى وحدة تحكم إرسال واحدة عبر الاتصالات السلكية (الإنترنت الكبلية) واللاسلكية (الخلوية). يتيح لك ذلك مراقبة تشغيل جهاز ACS لنقطة التسخين في الوقت الفعلي ، وإذا لزم الأمر ، قم بضبط معلمات تشغيل الجهاز.
منظمات الحرارة والتدفئة والتدفئة
.
وظائف نظام التحكم في الطلب على الحرارة
وظائف نظام التحكم في الطلب على الحرارة:
1) تحويل معاملات المبرد (الضغط ودرجة الحرارة) القادمة من شبكة التدفئة إلى القيم المطلوبة داخل المبنى ؛
2) ضمان دوران المبرد في نظام التدفئة (من الآن فصاعدًا - CO) ؛
3) حماية أنظمة التدفئة والمياه الساخنة من المطرقة المائية ومن قيم درجات الحرارة الزائدة ؛
4) التحكم في درجة حرارة الإمداد بالناقل الحراري مع مراعاة درجة الحرارة الخارجية والتغيرات في درجات الحرارة ليلا ونهارا ؛
5) التحكم في درجة الحرارة في خط أنابيب الإرجاع (عودة الحد من درجة حرارة الناقل الحراري إلى شبكة التدفئة) ؛
6) إعداد ناقل حراري لاحتياجات إمداد الماء الساخن ، بما في ذلك للحفاظ على درجة حرارة مصدر الماء الساخن في حدود المعايير الصحية ؛
7) ضمان تداول المبرد في شبكات المستهلك من أجل منع التصريف غير المنتج للمياه الساخنة غير الكافية.
تنظيم الطقس بكفاءة الطاقة لأنظمة التدفئة. 11/20/2017 1000
تنظيم الطقس لأنظمة التدفئة
مشعات التدفئة هي الأجهزة الأكثر شيوعًا في معظم المدن الروسية. يجلبون الدفء إلى المنزل. نلاحظها فقط عندما تكون الغرفة باردة أو ساخنة. وفي الوقت نفسه ، لا يرتبط تشغيل نظام التدفئة في منازلنا بدرجة الحرارة والرطوبة في موطننا فحسب ، بل يؤثر أيضًا على ميزانيتنا.
نظام تدفئة مركزي
في الأساس ، التدفئة المركزية للمنازل بسيطة للغاية. يوجد غلاية تقوم بتسخين سائل التبريد المنتشر من خلال مشعات التدفئة في المنزل. يقومون بتسخين الهواء ، بينما يبرد المبرد ويعود إلى المرجل للتدفئة. ينقسم النظام إلى عدة دوائر تداول. يتم توفير حركة المبرد بواسطة المضخات. المبرد الأكثر شيوعًا هو الماء.
المخطط الموصوف بسيط ومفهوم لأي شخص. لكن بالنسبة لعدد كبير من المستهلكين ، لا يمكن أن تكون فعالة:
من أجل إنشاء درجة الحرارة المريحة المطلوبة في المبنى ، يتم استخدام وسائل التحكم في شبكات التدفئة الحضرية والدوائر الفردية. وهي تتألف من مضخات دوران ، وأجهزة استشعار لتسخين الماء والهواء ، وصمامات وخلاطات قابلة للتعديل.
ومع ذلك ، بالإضافة إلى التأثيرات المذكورة أعلاه ، فإن تشغيل معدات التدفئة يتأثر بشكل كبير بالظروف الجوية: درجة الحرارة والرطوبة في الهواء المحيط ، وحمل الرياح.
القوالب النمطية والمفاهيم الخاطئة
بدون الخوض في تفاصيل تأثير العوامل المختلفة على جودة حل مشكلة توفير الحرارة في البيئة البشرية ، من الصعب تخيل أهمية تأثيرها. لذلك ، في البيئة غير المهنية ، هناك عدد من الصور النمطية الشائعة والآراء غير الصحيحة تمامًا:
تعقيدات التنظيم والإدارة
إن هيكل التحكم الآلي وتنظيم التدفقات الحرارية في الوسائل الحديثة لتدفئة المنازل معقد للغاية.
يتم وضع الشبكات مع مراعاة عدد وأنواع المستهلكين ، ويمكن أن تكون مفتوحة - مع اختيار الماء الساخن من النظام أو مغلقة - مع تداول المبرد لأجهزة التدفئة فقط. هناك أنظمة متعددة الدوائر يقوم فيها ناقل حراري بدرجة حرارة مختلفة بنقل الطاقة إلى ناقل آخر من خلال مبادل حراري. ومع ذلك ، حتى في أبسط الأنظمة ، ترتبط أتمتة التحكم في UUTE بالحاجة إلى حل عدد من المشكلات الفنية:
من الغريب أن عامل القصور الذاتي للنظام مع تغيير معلمات نقل الحرارة هو السبب الأكثر أهمية للإنفاق الزائد لطاقة الإيقاع. في الوقت نفسه ، لا يحل تركيب UUTE بدلاً من عداد عادي مشكلة التحكم الموفر للطاقة في كمية الحرارة ، إذا لم تؤخذ عوامل الطقس في الاعتبار.
الإمكانيات الحديثة في كفاءة الطاقة
تتيح الوسائل التقنية الحالية توفير 25-35٪ من الطاقة الحرارية المستهلكة بسبب التحكم المؤهل في درجة الحرارة ومعدل دوران مائع العمل ، مع مراعاة عوامل الطقس. العناصر الرئيسية التي يجب مراعاتها لتغيرات الطقس:
للتحكم في المعلمات وإنشاء أوضاع فعالة ، يلزم وجود عدد كبير من عناصر الأتمتة. قد يبدو هذا المبلغ باهظ الثمن. ومع ذلك ، تنتج الصناعة الحديثة جميع الأجهزة والآليات المطلوبة في شكل منتجات متسلسلة. تُظهر تجربة استخدام عناصر للتحكم في معلمات التدفئة ، مع مراعاة الظروف الجوية ، عائدًا سريعًا على الاستثمار. ستعمل قراءات العداد للطاقة الحرارية المستهلكة على تقليل التكاليف فور التركيب.تكلفة شراء المجمع ستؤتي ثمارها في السنة الأولى من تشغيله ، مع مراعاة التركيب والتكوين المناسبين.
بعض الجوانب الهامة لاستخدام UUTE وأجهزة القياس
جهاز قياس المنزل العام المثبت في نظام التدفئة المركزية يسجل فقط كمية الطاقة التي يستهلكها مرفق الإسكان. توفر أجهزة القياس تكاليف أصحاب المنازل فقط عن طريق حساب السعرات الحرارية ، دون تقليل مقدار الموارد التي يتم إنفاقها. لتحقيق وفورات كاملة وبناء استهلاك موفر للطاقة ، فإن أحد أهم الجوانب هو القدرة على تنظيم معلمات التدفئة المركزية ، مع مراعاة العوامل البيئية المتعلقة بالطقس. هذه الأنظمة أغلى إلى حد ما من نظيراتها الأبسط. لكنهم يدفعون لأنفسهم بشكل أسرع ، مما يؤدي إلى زيادة كفاءة الموارد.
تتمتع ANK Group بخبرة واسعة في تنفيذ أنظمة الطقس في مواقع مختلفة ، ونحن على يقين من أنه يمكننا مساعدتك بسرعة وكفاءة في تنفيذ هذه الأعمال.
نظام أوتوماتيكي للتحكم في الحرارة
بعد التجهيز بـ ITP الأوتوماتيكي ، سيكون كل منزل قادرًا على تنظيم معلمات المبرد لدائرة التدفئة الداخلية (درجة حرارة البطارية) بشكل فردي ، وفقًا للمعايير المحددة ، اعتمادًا على درجة الحرارة الخارجية. كما أنه دائمًا عند مستوى كافٍ للحفاظ على دوران المبرد داخل المنزل ، أثناء انخفاض الضغط المنخفض الذي يوفره مهندسو الطاقة. (مثال: خريف 2013 ، شكاوى حول البطاريات الباردة بسبب اختلاف أقل من 1 متر بين العرض والعودة في مصاعد ITP).
يتيح لك ITP التلقائي توفير ما يصل إلى 35٪ (أو أكثر) من Gcal ، وبالتالي المال. إذا أخذنا في الاعتبار أن مبنى سكني يدفع عدة ملايين روبل للتدفئة خلال موسم التدفئة ، فإن توفير حتى 25 ٪ يدفع للنظام بأكمله من موسم واحد! ومع زيادة التعريفة (السعر لكل Gcal) ، يقل وقت الاسترداد.
