تقاطع الأنبوب بالسقف. ربط السقف بالمدخنة

وضع أوراق البلاط

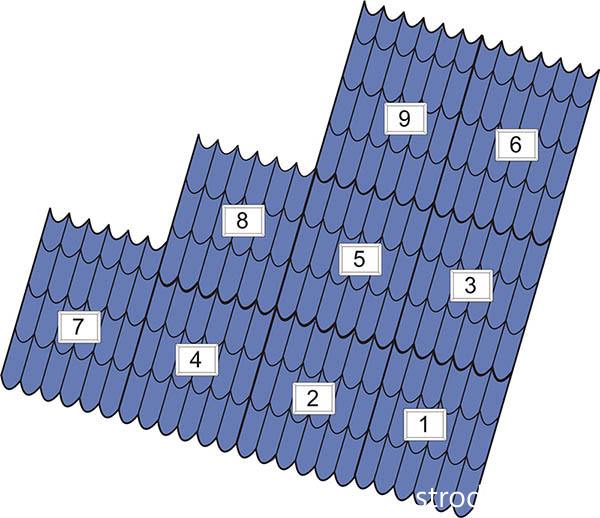

_{التراص السليم للأوراق}

قبل البدء في وضع المادة ، يتم جمع السجلات اللازمة لرفع الألواح إلى السطح. يُسمح بوضع بلاطة معدنية على جانبي الصفيحة الأولى. إذا تم وضع الورقة التالية على الجانب الأيسر ، فسيتم تغطية الموجة الأخيرة من الأعلى. عندما يتم ذلك على الجانب الأيمن ، يتم انزلاق المادة التالية متداخلة أسفل الورقة السابقة. بغض النظر عما إذا كان سقف الورك قد تم إنشاؤه من بلاط معدني أو سيكون له شكل مختلف ، فمن المعتاد محاذاة صفائح المواد أفقيًا على طول الأفاريز. هناك عدة طرق لوضع مادة التسقيف هذه. ترتيب العمل على النحو التالي:

• يتم وضع الورقة الأولى على المنحدر ويتم تسوية المادة على طول الأفاريز والنهاية ؛
• هذه الورقة متصلة بالحافة بمسمار واحد - يتم تثبيته في وسط شريط المادة ؛
• يتم وضع الورقة التالية بجوار تداخل يبلغ طوله 15 سم ، وهي محاذية للأفاريز ومتصلة ببرغي إلى الأول ؛
• وبالمثل ، يتم تركيب عدة أوراق وتثبيتها معًا ؛
• يتم محاذاة كتلة مكونة من صفائح مثبتة مرة أخرى على طول الكورنيش وتثبيتها على الصندوق ، باستثناء الأخير منها ، والذي يستخدم لإنشاء الكتل التالية من البلاط المعدني.

تبدو تقنية إنشاء غطاء السقف كما يلي:

• يتم وضع الورقة الأولى على المنحدر ومحاذاة الكورنيش والنهاية ؛
• يتم وضع الورقة الثانية فوق الأولى وتثبيتها بمسمار واحد عند الحافة - يتم وضع المسمار في الوسط ؛
• كل من هذه الصفائح متصلة ببعضها البعض باستخدام مسامير ؛
• يتم وضع الورقة الثالثة بجانب الأولى ، والرابعة فوق الثالثة ؛
• يتم محاذاة الكتلة المعدة ، المكونة من أربع أوراق ، وتثبيتها على الصندوق.

لتنفيذه:

• على منحدر شكل مثلث ، يوجد مركز ويرسم خط على طوله ؛
• يتم تمييز خط مشابه على الورقة الأولى في الوسط ؛
• يتم وضع الورقة الأولى على المنحدر ، محاذاة المحاور ، وتثبيتها بمسمار واحد عند التلال ؛
• يتم إجراء مزيد من التثبيت على الجانبين الأيمن والأيسر من الورقة الأولى ؛
• على منحدر مثلث ، عند تركيب بلاطة معدنية ، يجب قطع الألواح ، الأمر الذي يتطلب أداة خاصة تسمى "الشيطان" - أداة قياسية لصانعة الأسقف. يمكن صنعه بشكل مستقل من ألواح 10 سم. يتم تجميع مستطيل منها ، يتم تثبيت عناصره بمساعدة المثبتات المفصلية. ستساعدك هذه الأداة في تمييز صفائح المواد مباشرة على السطح (انظر أيضًا المقالة: "تركيب سقف معدني - الميزات والقواعد").

جهاز وتشغيل سقف مصنوع من البلاط المعدني بالتفصيل في الفيديو:

طريقة وضع المواد الواقية عند مخرج الأنبوب

• يتم قطع شبكات المواد على شكل مغلفات ؛
• يتم إحضار المادة إلى حواف الممر من الحزم أو المظهر الجانبي للجمالون ، مما يضمن توافقًا محكمًا للمواد ؛
• القماش متصل بالعوارض بمسامير فولاذية أو مسامير عادية ؛
• بالإضافة إلى ذلك ، يتم ضغط المادة المانعة للتسرب على العوارض الخشبية باستخدام كتل خشبية.

من أجل حماية التجميع وعزل السقف من الماء بشكل موثوق ، يتم لصق نقاط الوصل الخاصة بالمواد الواقية مع العناصر الخشبية لصندوق ممر الأنبوب بأيديهم حتى يتم تحقيق إحكام تام.

يُعتقد على نطاق واسع بين الخبراء أن السطح الخارجي لممر المدخنة بعيد بما فيه الكفاية عن الموقد حتى لا يسخن مخرج السقف - البلاط المعدني أو طبقة من الكرتون المضلع - عند نقطة التلامس لأكثر من 60 درجة. ، لذلك فإن المواد الواقية بعيدًا عن الخطر. بفضل هذا ، من الممكن تثبيت الصوف الحجري بالقرب من المدخنة بشريط البناء.

ميزات تركيب مدخنة من الطوب

يوصى باستخدام الطوب الطيني للمداخن ووضع كل جدار بعرض لا يقل عن 12 سم. يتم وضع الطوب للمواقد منخفضة الطاقة في أربعة صفوف ، وللأفران متوسطة الطاقة - في خمسة صفوف وللأفران عالية الطاقة - في ستة صفوف. ومع ذلك ، يتم تدمير أي لبنة تحت تأثير السخام والسخام والمكثفات ، ولتجنب ذلك ، يجب تعزيز صندوق الطوب بإضافة أنبوب معدني. يجب ملء الفراغ الذي يتكون بين الأنبوب وجدران القرميد بمواد عازلة غير قابلة للاحتراق ، وبالتالي إجراء عزل إضافي للمدخنة.

مدخنة من الطوب للمنزل

مراحل بناء المدخنة:

1. يبدأ تركيب مدخنة من الطوب بأيديهم من الرقبة. هذا هو جزء المدخنة الذي يتبع مباشرة بعد الأنبوب العلوي للفرن. في هذا المكان ، من الضروري عمل مخمد دخان ، أو ، كما يطلق عليه أيضًا ، منظر يغلق الأنبوب بعد معالجة الوقود.
2. علاوة على ذلك ، يتوسع القطر الخارجي للبناء ، ويتم تنفيذ ما يسمى بالنفخ ، بينما لا يتغير حجم قناة الدخان الداخلية.

يجب أن يتم وضع الطوب بطريقة تجعل الحجم الداخلي لقناة الدخان هو نفسه في أي مكان من أماكنها.

بعد تمرير المدخنة عبر السقف ، يتم وضع أنبوب الرافع ، الذي له نفس أبعاد العنق.
في المرة التالية يزداد الحجم الخارجي للبناء أثناء مرور المدخنة عبر عوارض السقف. هذا التمديد يسمى قضاعة. من الضروري تركيب جدار كل قضاعة بعرض 0.1 متر على الأقل من أجل الحماية بنجاح من تغلغل الرطوبة في حيز العلية من خلال الفجوات الموجودة بين المدخنة والسقف.
بعد قطع القضاعة ، يضيق القطر الخارجي مرة أخرى - يتم وضع عنق الأنبوب.
بعد عنق المدخنة ، يتمدد البناء مرة أخرى - هذا هو رأس الأنبوب.
يتم تثبيت غطاء معدني خاص على الرأس - مظلة تحمي المدخنة من المطر وهطول الأمطار في الغلاف الجوي. بالإضافة إلى الوظيفة الرئيسية ، تحجب المظلة أيضًا هبوب الرياح القوية التي يمكن أن تعطل السحب في قناة الدخان وتعمل كديكور للمدخنة والمبنى بأكمله ، مما يمنحها مظهرًا كاملاً.
يمكن عزل الجزء المرئي من المدخنة باستخدام مجرى هواء.

في بعض الأحيان ، مع قلة الخبرة ، يتم وضع المدخنة بنفس الحجم من الرقبة إلى الرأس ، ثم يتم توسيع الجدار من الخارج ، وإضافة الزغب وثعالب الماء من الخرسانة. إن وضع مدخنة من الطوب ليس بالمهمة السهلة ويتطلب مهارات معينة. ومع ذلك ، يمكن القيام بذلك بشكل مستقل إذا قمت بدراسة المخططات والرسومات بالتفصيل.

نبني مدخنة من الطوب وفقًا للمخطط الموضح في الشكل:

مخطط مدخنة من الطوب

بلاط معدني

على السطح المغطى بالبلاط المعدني ، غالبًا ما يتم استخدام مئزر خاص مانع للتسرب ، والذي يتكون من شرائط دعامة للأجزاء العلوية والسفلية.

يتم تطبيق الشريط السفلي على جدران الأنبوب ، ثم يتم تحديد حدوده العلوية. في هذه المنطقة ، يتم عمل ستروب بعمق حوالي 1.5 سم على المدخنة ، يتم تنظيفها من الغبار وغسلها بالماء. مع تداخل 150 مم ، يتم تثبيت الشرائط.

الانتباه! هذا التداخل ضروري لمنع التسربات في المستقبل. يتم إدخال الحافة العلوية للعنصر المعدني في الستروب الناتج ، ومختومة بمادة مانعة للتسرب من السيليكون مقاومة للحرارة

من الجانب السفلي ، يتم لف صفيحة معدنية بطبقة مقاومة للتآكل ، مما يوفر تصريفًا فعالًا للمياه. يتجه إلى سقف الطنف

يتم إدخال الحافة العلوية للعنصر المعدني في الوميض الناتج ، ويتم ختمه باستخدام مادة مانعة للتسرب مقاومة للحرارة تعتمد على السيليكون. من الجانب السفلي ، يتم لف صفيحة معدنية بطبقة مقاومة للتآكل ، مما يوفر تصريفًا فعالًا للمياه. يتجه إلى سقف الطنف.

من أجل أن يتم إغلاق الوصلة بالكامل ، تتم إزالة العزل المائي (بارتفاع 5 سم) على الأنبوب قبل تركيب المريلة الداخلية. الحافة العلوية مثبتة بشريط البناء.

يتم وضع البلاط المعدني أعلى المريلة الداخلية. بعد الانتهاء من التثبيت ، يتم تثبيت الطبقة العليا - ساحة مزخرفة باستخدام شرائط الدعامة العلوية. يتم توصيل الحواف العلوية للعناصر بالأنبوب بدون وميض ، وتمتلئ مساحة المفصل بمادة مانعة للتسرب.

تظهر هذه العملية بوضوح في الفيديو:

من خلال توفير اتصال جيد للجزء الرأسي - أنبوب المدخنة ، إلى سطح السقف ، يمكنك تلبية شرط مهم لموثوقية السقف. في هذه الحالة ، لن يكون هناك تسريبات عند نقاط الوصل ، ولن يتمكن الثلج العالق على السطح من إتلاف طبقة العزل المائي

ماذا تقرأ عن الموضوع؟

افعل ذلك بنفسك منحرف مدخنة + رسومات

تجاور الأندولين مع الأنبوب

أين يجب وضع الأنبوب على السطح

وفقًا للمهنيين ، يجب أن يكون المكان الذي يذهب فيه الأنبوب إلى السطح على أعلى مستوى ممكن. الحل المثالي هو التلال ، حيث إنها أعلى نقطة على السطح. هنا ، سيكون الدفع بحد أقصى ، ويكون تركيب العزل المائي أسهل.

النقطة التالية مهمة أيضًا - كلما كانت المدخنة بعيدة عن التلال ، يجب أن تكون أعلى. هذا الظرف لا يزين السقف وفي نفس الوقت يعقد التصميم.

يمكن أن يكون للمداخن شكل معقد للغاية. مثال على ذلك هو سقف قلعة شامبورد ، الواقعة على نهر اللوار. إنها تحفة حقيقية ، لأنها تحتوي على عدد كبير من المداخن الجميلة بشكل لا يصدق.

يؤثر شكل الأنابيب على الخصائص الديناميكية الهوائية. الأغطية المثبتة على رؤوسهم تقلل قليلاً من قوة الجر. أي نتوءات على غلاف الأنابيب ، الموجودة في الجزء العلوي منها ، تمنع إنشاء مستوى عادي من التهوية.

غالبًا ما تكون هناك حاجة لإحضار أنبوب تهوية واحد فوق السطح. على سبيل المثال ، يجب وضع التهوية القادمة من رافع المجاري بشكل منفصل. يعد هذا ضروريًا لمنع التداخل مع تدفقات الهواء من أماكن المعيشة نتيجة السحب الخلفي.

في هذه الحالة ، سيكون الحل الأفضل هو استخدام منافذ تهوية بلاستيكية أو معدنية بدلاً من أعمال البناء بالطوب ، والتي تكون مجهزة بالعديد من أنواع أنظمة التسقيف الجديدة.

• تبدو مبهجة جماليا.
• تختلف في الضيق والموثوقية ،
• ارتفاع قابل للتعديل
• حماية جيدة من المطر.

كيفية الاتصال بأنبوب من الطوب

بالإضافة إلى طريقة الختم الكلاسيكية الموصوفة أعلاه عن طريق المطاردة والشرائط المجاورة ، هناك طريقة أقل شاقة وأكثر ملاءمة للتجميع الذاتي. هذا هو ختم أنبوب من الطوب على سطح من القرميد المعدني بشريط معدني ذاتي اللصق مانع لتسرب المياه. يمكن مطابقتها تمامًا مع لون البلاط المعدني.

يتم تنفيذ تركيب شريط معدني مانع لتسرب المياه على النحو التالي:

• اقطع الشريط بحجم عرض الجانب السفلي للأنبوب زائد 4 سم للثني من الجانبين. يتم تطبيقه على الأنبوب بطريقة يسقط الوسط (الذي يحدده تمزق الغشاء الواقي) عند تقاطع الأنبوب والبلاط المعدني. يتم طي الجوانب بمقدار 2 سم ، قم بإزالة الفيلم الواقي والصق الشريط على الأنبوب والبلاط.
• لقياس المقاطع الجانبية ، قم بتطبيق الشريط على الحافة السفلية للقسم الذي تم لصقه مسبقًا ، وقم بتمديده حتى نهاية جانب الأنبوب ، وأضف 25 سم للتداخل. لصقها على البلاط المعدني. يتم قطع الحافة السفلية للجزء الجانبي على طول حدود منحنى الورقة السفلية. يتم لصق أماكن الانحناء وثنيها على الأنبوب. يتم قطع الجزء العلوي على طول حدود التقاطع مع الأنبوب ولصقه بالبلاط.
• يتم قطع الجزء العلوي من الشريط اللاصق الذاتي على طول حدود الأجزاء الجانبية ويتم لصقها على الأنبوب. يتم قطع الجزء المجاور للأنبوب مع مراعاة التداخل الجانبي البالغ 2 سم.

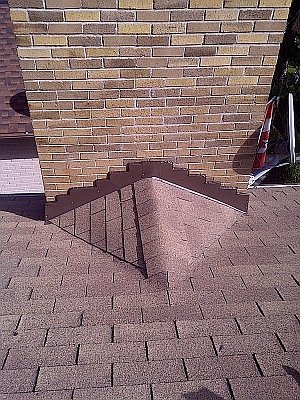

• ستكون المرحلة الأخيرة من إحكام إغلاق أنبوب مربع على سطح من القرميد هي لصق شريط لاصق ذاتي إضافي عند تقاطع الجزء العلوي مع البلاط المعدني.

يتطلب العمل على تركيب أنابيب اختراق السقف مهارات للعمل على ارتفاعات. إذا كنت تشك في قدراتك ، فمن الأفضل أن توكلها إلى محترف.

نصنع صندوق

_{قفص للأسقف المعدنية}

يتم تركيب صفائح من البلاط المعدني على صندوق يتم تجميعه من ألواح بقسم 30 × 50 ملم. الأولي ، الموجود في الجزء السفلي ، تكون المدادة أكثر سمكًا قليلاً - بمقدار 15-20 ملم ، حيث يتم استخدامها للحفاظ على البروزات. يتم محاذاة أول الصناديق مع الأفاريز. يجب أن تكون المسافة بين اللوح الأول للصندوق والثاني 280 ملم ، ويتم تثبيت اللوح التالي بفجوة 350 ملم. وبالتالي ، من الضروري أن تتطابق خطوة البلاط المعدني مع خطوة الصندوق. عندما يتم إنشاء صندوق في موقع الوديان ، وموقع المداخن والعناصر الأخرى ، يتم تركيب شرائط إضافية (تقوية).

كيفية تنظيم مدخنة على السطح

عند تركيب أنبوب ، يجب ألا ينسى المرء أنه سبب محتمل لحدوث حريق. لذلك ، يتم اختيار نظام ثلاثي الطبقات لتصنيعه ، حيث يتم توفير عزل عالي الجودة. بمعنى ، يجب وجود طبقة عازلة بين الأنابيب الخارجية والداخلية.

يتضمن جهاز السقف الحديث استخدام مجموعة متنوعة من المواد ، لأنه لا يتكون فقط من مواد التسقيف. نحن بحاجة إلى الخشب لبناء الهيكل الداعم ، والعوارض الخشبية والعوارض ، والعزل لتوفير العزل الحراري ، وكذلك أغشية الحاجز المائي والبخار ، وهي طبقات إلزامية من فطيرة التسقيف.

من بين المواد المدرجة هناك أيضًا عرضة للاشتعال. هذا هو السبب في أن التنظيم المختص للمدخنة هو مفتاح الحماية والسلامة من الحرائق في المنزل.

نصيحة
بالنظر لأهمية ضمان سلامة المعيشة في المنزل ، يوصى بشراء مكونات ومواد لتنظيم المدخنة في متاجر خاصة حيث يمكنك التحقق من شهادات الجودة المتاحة.

اختيار المدخنة

بالنسبة لمرجل يعمل بالوقود الصلب ، يتم اختيار أنابيب الطوب التقليدية ، وليس فقط لأسباب مالية ، مثل الأنابيب الأكثر تكلفة. السبب الرئيسي لهذا الاختيار هو مقاومة الحريق: لا يخاف أنبوب الطوب من اشتعال السخام مع زيادة درجة الحرارة على المدى القصير في الأنبوب حتى ألف درجة. مدخنة فولاذية رقيقة الجدران عند العمل مع غلاية تعمل بالوقود الصلب (باستثناء الانحلال الحراري) غير قابلة للتطبيق - فولاذ الأنبوب يحترق بسرعة. لكن أنابيب الطوب تعمل لفترة طويلة فقط في حالة عدم وجود مكثفات فيها ، مما يساهم في إطلاق مركبات شديدة العدوانية للطوب وحمض الكبريتيك وغيرها من غازات المداخن. في الظروف "الرطبة" ، لا تدوم أنابيب الطوب لفترة طويلة. يتشكل المكثف أثناء تشغيل الغلايات بوقود الفحم ، ولكنه أقوى عدة مرات - أثناء تشغيل غلايات الغاز.

يمكن أيضًا استخدام جميع المداخن ، وفقًا لخصائصها الفنية ، للتشغيل مع تكوين المكثفات (بها مجمعات مكثفات ومصائد تكثيف) ، لظروف العمل الجافة - لمراجل الوقود الصلب. يتم استبعاد العكس.

إذا كان من المخطط التحول من غلاية تعمل بالوقود الصلب إلى غلاية تعمل بالغاز ، فإن مداخن الطوب مجهزة بأكمام من السيراميك أو الفولاذ المقاوم للصدأ. من العملي تنفيذ الكم أثناء بناء الأنبوب ، إلى جانب وضع الجدران. بتكلفة - يعتبر أنبوب الطوب المجهز بغطاء من السيراميك أو الفولاذ المقاوم للصدأ أكثر اقتصادا من مدخنة المصنع الجاهزة من أي تصميم. فيما يتعلق بعمر الخدمة - تعتبر البطانات الخزفية أكثر متانة من البطانات الفولاذية ، ولكنها أيضًا أغلى ثمناً.

يفضل استخدام مدخنة من الفولاذ المقاوم للصدأ في حالة إعادة بناء تدفئة منزل خاص - للانتقال إلى نظام التدفئة مع تركيب غلاية ، في حالة استحالة تثبيت قناة لتركيب مدخنة من الطوب في المنزل الهياكل.

النماذج الحديثة من الغلايات التي تعمل على مبدأ الانحلال الحراري أو الاحتراق الطويل للغاية ، وكذلك غلايات الوقود السائل والتي تعمل على أنواع الوقود: الفحم البني والأنثراسيت ، والجفت والقوالب الحيوية ، والوقود الحيوي المتنوع في الحبيبات ، والكريات - تتطلب أسلوبًا حديثًا للتعامل مع مدخنة. تستخدم المداخن المحورية والسيراميك. في هذه الحالات ، يكون من العملي شراء أطقم جاهزة من المصنع ، وتجميعها في الموقع ، وفقًا لتوصيات الشركة الصانعة.

إذا لم يكن هناك غلاية واحدة في نظام التدفئة لمنزل خاص ، ولكن اثنين أو أكثر ، تعمل على أنواع مختلفة من الوقود ولأنواع مختلفة من الاحتراق ، وكانت هذه الغلايات متصلة بمدخنة مشتركة ، فيجب تخصيص المدخنة ، بالطبع ، بناءً على ظروف التشغيل الأشد قسوة.

معلمات للتشغيل الصحيح للجهاز

تخلق المدخنة المثبتة بشكل صحيح تيارًا طبيعيًا وتزيل نواتج الاحتراق عبر القناة ، مما يمنعها من دخول الغرفة. في بعض الأحيان ، يمكنك حتى تقييم عمل المدخنة بصريًا - من خلال وجود دخان في الغرفة أو لون اللهب. يتم تحديد الدفع المفرط من خلال لهب أبيض وطنين مميز ، بينما يميز اللون البرتقالي الساطع للهب عدم وجود قوة الدفع. سيساعد جهاز خاص ، مقياس شدة الريح ، في إجراء قياسات أكثر دقة.

إذا كنت بحاجة إلى زيادة قوة الجر ، فيمكنك استخدام إحدى الطرق التالية:

1. قم بتركيب عاكس. ومع ذلك ، ضع في اعتبارك أن العاكسات تعمل على تحسين الجر فقط في حالة وجود رياح قوية.
2. قم بتركيب مظلة خاصة على المدخنة. باستخدام مستشعر يوضع تحت الغطاء ، تنظم المظلة درجة حرارة الاحتراق.
3. زيادة ارتفاع الأنبوب.
4. استخدم فوهة التوربينات.

أخدود السقف CADP 60 لمدخنة معزولة Bofill

النطاق النموذجي لسلسلة قاعدة المدخنة (قطع السقف) CADP 60

الوصف قاعدة المدخنة (سقف مقطوع) CADP 60

يتم استخدام قاعدة المدخنة CADP 60 (أخدود السقف) المصنوع بواسطة Bofill عندما تمر المدخنة عبر السقف وفقًا لزاوية ميل السقف إلى الأفق (الزاوية الداخلية من 45 إلى 60 درجة). يتم تثبيته فوق أنبوب المدخنة المعزول الذي يمر عبر السقف. يمكن ضغط قاعدة الصفيحة الرصاصية على سطح غطاء السقف أو وضعها تحت سطح السقف. يتم تعديل زاوية الميل بسبب الجزء المخروطي لأنبوب قطع السقف المصنوع من الفولاذ المقاوم للصدأ. يتم إغلاق الفجوة عند تقاطع القاعدة والمدخنة باستخدام مئزر قابل للتعديل "VDP" باستخدام مادة مانعة للتسرب.

تم تصميم المداخن مزدوجة الجدران (المعزولة) لإزالة غازات المداخن من الغلايات والمدافئ والأعمدة والمولدات والمولدات الحرارية. تتكون من طبقتين من الفولاذ المقاوم للصدأ ، يوجد بينهما سخان (صوف بازلت مع جوانات) ، مما يسمح لك بحل مشكلة التكثيف. الجدران الداخلية للأنبوب مصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي عالي الجودة AISI 316L لتحمل العمل العدواني للأحماض المتكونة أثناء تفاعل الغازات المتكثفة والعادم. المحيط الخارجي مصنوع من الفولاذ الأوستنيتي المقاوم للصدأ 304L. يقلل المقطع الدائري للقناة والسطح الأملس للمدخنة من تكوين الرواسب والانسدادات. ترتبط عناصر المدخنة عن طريق تثبيت العنصر التالي على العنصر السابق ، مثبتًا بمشبك.

الميزات والمزايا الرئيسية لقاعدة المدخنة "CADP 60":

• القطر: من 80 إلى 300 مم (أكثر من 300 مم حسب الطلب)
• الملعب السقف: 45 إلى 60 درجة
• قاعدة ورقة الرصاص
• مخروط الفولاذ المقاوم للصدأ AISI 304
• سمك الجدار: 0.4 مم
• درجة حرارة العمل: تصل إلى 550 درجة مئوية
• زيادة درجة الحرارة المسموح بها على المدى القصير حتى 750 درجة مئوية
• إمكانية تركيب حشية لإحكام الغلق بشكل أفضل
• مقاومة عالية للتآكل
• لا تكاثف
• لحام بعقب TIG
• عمر خدمة غير محدود
• تصميم ملفت
• سهولة التركيب والصيانة
• الامتثال للحريق

ميزات تركيب المدخنة

يمكن تنفيذ الجهاز الخاص بربط السقف بالأنبوب باستخدام تقنيات مختلفة ، باستخدام مواد تتوافق مع نوع التسقيف. يتم تحديد مبدأ إغلاق تقاطع سطح التشطيب مع الهياكل الرأسية ، بما في ذلك المدخنة ، أثناء العمل في مشروع السقف. يجب مراعاة ليس فقط نوع التسقيف ، ولكن أيضًا موقع المدخنة وشكلها والمواد التي صنعت منها. في بعض الحالات ، من الممكن استخدام الهياكل الجاهزة والعناصر القياسية لعزل المياه المتجاورة.

أسهل طريقة هي عزل المدخنة المثبتة في أعلى نقطة من السقف المائل - في هذه الحالة ، لا يوجد خطر من تراكم الثلج خلف الأنبوب ، مما قد يؤدي إلى إزالة الضغط من الوصلة وتغلغل الرطوبة في فطيرة التسقيف. يمكن تركيب مدخنة مستطيلة تمر عبر حافة السقف بين دعامات معلقة ، أو مع كسر في شعاع التلال في نظام به عوارض خشبية ذات طبقات وتركيب دعامات إضافية.

بدون أي مشاكل ، من الممكن عزل تقاطع السقف مع المدخنة ، الموجود أسفل التلال قليلاً. ترتيب الأنبوب في الجزء السفلي من المنحدر أكثر صعوبة. في هذه الحالة ، لحماية المدخنة من كتل الثلج وتراكم الثلج خلف المدخنة ، غالبًا ما يكون من الضروري تثبيت هيكل مائل خاص به أخدود.

لا يوصى بتركيب مدخنة عند التقاطع مع الوادي (زاوية داخلية تتكون من منحدرات سقف معقد) ، حيث لا مفر من حدوث مضاعفات خطيرة عند إغلاق الوصلات بالسقف.

الانتهاء من خيارات أنابيب المدخنة وسير العمل

يرتبط التشطيب النهائي لمجاري المداخن ارتباطًا وثيقًا بأعمال العزل. التسقيف والأنابيب من خلال الأسلاك لها.

اختراق الأنابيب من خلال السقف

يعتمد إخراج الأنبوب إلى السقف على تعديل الأنبوب نفسه. أسهل طريقة هي إخراج أنبوب شطيرة معدني مستدير. ليست هناك حاجة إلى مادة إضافية لعزلها ، حيث إنها تحتوي على طبقة واحدة من الحماية الحرارية داخل السندويتش. يمكن شراء فلنجات واقية جاهزة. إنها مرنة ، مما يجعل تركيبها بنفسك أمرًا سهلاً.

لإخراج مدخنة شطيرة عبر السقف ، يجب:

• قطع حفرة لقطر الأنبوب. لماذا نضع العلامات من الأسفل ونحفر علامات الكنتور. إنه أكثر ملاءمة للقطع من جانب السقف.
• ضع شفة الحماية الداخلية على الأنبوب. تركيب الهيكل. قم بتشحيم الحافة باستخدام مادة مانعة للتسرب مقاومة للحرارة ، وثبتها بمسامير ذاتية التنصت على السطح من جانب العلية.
• ضع شفة مخروطية واقية ومرنة على الجزء الخارجي من الأنبوب. أولاً ، قم بقطع ثقب فيه ، يكون قطره أصغر قليلاً من المدخنة. لجعل عملية الشد أفضل ، قم بتغطية الحافة والأنبوب برغوة صابونية.
• قم بتشحيم الحافة باستخدام مادة مانعة للتسرب وربطها بمسامير ذاتية التنصت فوق السطح.

من الصعب إلى حد ما إحضار مدخنة كلاسيكية عبر السقف. بالنسبة لأسلاكها ، ستحتاج إلى شراء أو بناء صندوق واقي بطبقة عازلة للحرارة.

خوارزمية لإخراج أنبوب مربع عبر السقف:

• قطع فتحة في السقف وكعكة التسقيف ، أكبر بمقدار 25 سم من جميع الجوانب من مربع الأنبوب.
• وفقًا لحجم الفتحة الناتجة ، قم ببناء صندوق واقي. كقاعدة عامة ، يتم استخدام الصاج المجلفن للصندوق. من السهل التعامل معها بمفردك ، الحديد المجلفن الذي يلبي متطلبات أكواد البناء ، يمكنك شرائه بسعر زهيد. يجب أن يبدو الصندوق الناتج على شكل صندوق ، يتم إدخال أنبوب في وسطه ، ويمتلئ الحجم المتبقي بصوف البازلت.
• قم بتثبيت الصندوق في الفتحة.اسحب الأنبوب.

بعد ذلك تأتي أصعب وأهم مرحلة في بناء المدخنة - إنهاء الأنبوب وختم السقف.

خيارات الكسوة

ختم الطوب أو الأنبوب المغطى بالجبس:

• قم بفك السقف بمقدار 70 سم حول المحيط ، وقم بإزالة المزيد في الجزء السفلي. هذا ضروري لبناء ساحة داخلية واقية وربطة عنق. التعادل عبارة عن هيكل معدني وقائي إضافي ، مصنوع على شكل صفيحة طويلة ذات حواف منحنية.
• على ارتفاع صغير من السقف ، اخترق الأنبوب على طول المحيط بعمق 2-3 سم ، ومن الملائم القيام بذلك باستخدام مطحنة.
• قم بقيادة ملف تعريف جدار معدني في التجويف ، وقم بإنزال نهايته على السطح.
• من جميع الجوانب ، قم بتثبيت المظهر الجانبي على السطح باستخدام براغي ذاتية التنصت مع غسالات واقية.
• في الجزء السفلي ، يتم إرفاق ملف تعريف الجدار بربطة عنق. يتم عرض الجزء السفلي من ربطة العنق أعلى مادة التسقيف.
• وضع وإصلاح مواد التسقيف.
• قم بتركيب المئزر العلوي الواقي والزخرفي في الأعلى.

يتم استخدام الكسوة بالكرتون المضلع لحماية كل من الأنابيب المصنوعة من الطوب والجص ، ولتزيين مدخنة شطيرة ، إذا لزم الأمر بواسطة الحل المعماري للمنزل.

خيار الكسوة الشائع هو الإطار عند إزالة أنبوب شطيرة مزدوج من موقدين مستقلين (على سبيل المثال ، موقد ومدفأة). في هذه الحالة ، يبدو أنبوب واحد مستطيل الشكل ، مخيط مع انحياز ، أكثر مظهرًا من أنبوبين حديديين.

خوارزمية لتركيب إنهاء الإطار لأنبوب المدخنة:

• قم بتركيب إطار جانبي معدني حول الأنبوب. يتطابق حجم الإطار مع الفتحة التي تم صنعها لإدخال الأنبوب عبر السقف.
• بين الأنبوب والإطار ، قم بتركيب مستطيلات من الصوف الحراري المعدني.
• قم بخياطة الإطار باللوح المموج من جميع الجوانب باستخدام براغي خاصة مع غسالات ضغط واقية.

الانتهاء من اختيار المواد المدخنة

من بين العوامل السلبية التي تؤثر على المدخنة:

• التأثيرات الجوية (الرياح ، هطول الأمطار ، الأشعة فوق البنفسجية) ؛
• فرق درجة الحرارة المحيطة
• أعباء العمل في درجات حرارة عالية.

بسبب الاختلاف بين درجة حرارة أنبوب العمل ودرجة حرارة الهواء في المدخنة ، تتشكل المكثفات ، مما يؤدي إلى تدمير الأنبوب أثناء احتراق زيت التدفئة. لتجنب تكوين المكثفات وحماية الأنبوب من التأثيرات الخارجية ، يلزم توفير عزل موثوق للمدخنة بسبب البطانة.

يتم استخدام مواد مختلفة لتغليف الجزء البارز من الأنبوب. عند الاختيار ، ضع في اعتبارك:

• مقاومة العوامل الخارجية ، مقاومة التآكل ؛
• مخطط المظهر واللون (المطابق للسقف أو زخرفة الجدار للمبنى).

غالبًا ما يتم الانتهاء من المدخنة على السطح باستخدام:

• طوب أو بلاط الكلنكر.
• اللصقات.
• ألواح ألياف الأسمنت
• مواد التسقيف (لوح مموج ، لائحة).

خصائص مواد التشطيب

تعتبر طوب أو بلاط الكلنكر خيارًا عمليًا لإنهاء المدخنة ، حيث لا يمكن ملاحظة الأوساخ على هذه المواد. تشمل مزايا مواد الكلنكر أيضًا جماليات البناء ؛ تتوافق هذه المدخنة بشكل جيد مع أي نوع من أنواع الأسقف. تجدر الإشارة إلى مقاومة البلاط والطوب لظروف الطقس ، ودرجات الحرارة القصوى ، فضلاً عن قوة المادة. لمواجهة المدخنة ، يتم استخدام طوب الكلنكر كامل الجسم فقط ، ويتم وضعه على ملاط ​​الكلنكر ، وتستخدم مركبات خاصة للحشو. عادة ما يتم استخدام بلاط الكلنكر الرقيق والخفيف لتبطين الأنابيب الطويلة.

يتميز الانتهاء من المدخنة على السطح بالجص:

• تكلفة معقولة
• بسيطة التركيب؛
• براعة (مناسبة لأي سقف) ؛
• القدرة على تنفيذ أي حلول ألوان (يمكن طلاء الجص بطلاء السيليكون).

يتم تجصيص الأنابيب باستخدام نفس تقنية تشطيب جدران الواجهة.يمكن استخدام ملاط ​​الأسمنت أو الجير الأسمنتي التقليدي ، لكن الخيار الأكثر متانة هو استخدام الجص المعدني أو السيليكون أو السيليكات أو الأكريليك. يزيد طلاء السطح المجفف من مقاومة التآكل ومتانة النهاية.

تتميز ألواح الأسمنت الليفي ذات الأشكال الصغيرة بأنها متينة ومقاومة للأشعة فوق البنفسجية والرطوبة وتقلبات درجات الحرارة وخفيفة الوزن. إنها مادة صديقة للبيئة وغير قابلة للاشتعال. يمكن استخدام الألواح الملساء أو المهيكلة لتبطين المدخنة ؛ المواد متاحة للبيع في مجموعة واسعة من الألوان.

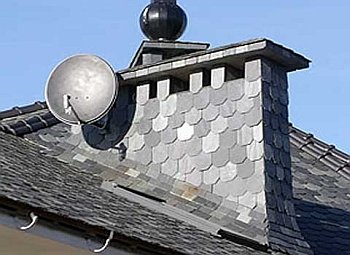

إذا تم استخدام الألواح للسقف ، فعادة ما تكون بطانة المدخنة الموجودة على السطح مصنوعة من نفس المادة. يمكن أن تكون الألواح الإردوازية على شكل قوس أو مقياس أو مستطيل أو مثمن. يعتمد لون هذه المادة الطبيعية على الوديعة. عادة ما يكون لونه من الجرافيت أو الأخضر أو ​​الأرجواني.

خيار بسيط إلى حد ما وميزانية لإنهاء الأنبوب هو استخدام لوح مموج. يتم استخدامه إذا كان غطاء السقف مصنوعًا من نفس المادة. تبدو المدخنة المنتهية بلون السقف مبهجة من الناحية الجمالية.

تتميز عناصر المدخنة الجاهزة لممر السقف بمظهر جمالي وهي سهلة التركيب. وهي مجهزة بقناة مدخنة فولاذية ويمكن أن تحتوي على كسوة خارجية جاهزة من أي مادة ، أو تكون جاهزة للتشطيب الذاتي بحيث تنسجم المدخنة خارجيًا مع السقف. لم يتم الانتهاء من الهيكل الفولاذي المعياري بشكل إضافي ، فهو يكفي لتثبيته عند نقطة المرور عبر فطيرة التسقيف.
