المميزات والعيوب
مزايا:
- مقاومة للتعرض المطول للغاز.
- عمر الخدمة حوالي 100 سنة إذا لم يكن خط الأنابيب محملاً بشكل زائد.
- نسبة عالية من المرونة. بفضل هذا ، من الممكن تصنيع خطوط ذات تكوين معقد.
- انخفاض وزن العناصر الفردية.
- على الجدران الملساء للمنتج لا تتراكم الرواسب.
- المواد ليست عرضة للصدأ.
عيوب:
- لا تقاوم درجات الحرارة العالية.
- من المستحيل تركيب خطوط أنابيب بلاستيكية في الشارع ، لأن المادة تفقد خصائصها التقنية في البرد.
- عند تسخينها ، تتمدد المادة. لهذا السبب ، من أجل زيادة قوة الوصلات ، تحتاج الأقسام الفردية من خط الأنابيب إلى تثبيت وصلات التمدد.
- مقاومة منخفضة للأشعة فوق البنفسجية.
إذا لم يكن خط الأنابيب محملاً فوق طاقته ، فلن ينكسر وسيتحمل عقودًا من التشغيل النشط.
الشروط والمتطلبات التنظيمية لخط الأنابيب
تحدد القواعد وضع أي خط أنابيب ، بغض النظر عن المواد التي يتكون منها. يتم تنظيم العديد من النقاط الفنية في ما يسمى SNiPs.
شاهد الفيديو

إنها توفر الأمان ، وتسمح لك بتنفيذ أي عمل بجودة عالية. فيما يلي عدد من المتطلبات التي يجب الوفاء بها من أجل التمديد في الأرض.
- المحاسبة مطلوبة للنقطة التي تتجمد فيها التربة. غالبًا ما يساوي مستواه 1.4 متر. في فصل الشتاء ، ستتجمد المياه الموجودة داخل السباكة إذا كانت أقل. سيصبح تشغيل إمدادات المياه مستحيلاً.
- سيختلف التمديد وطريقته اعتمادًا على الهياكل والهياكل الموجودة بالفعل في المنطقة. ومن وجود طرق سريعة وشبكات اتصالات وطرق. من الأفضل الاتصال بالشركات المتخصصة إذا لم تكن متأكدًا تمامًا من مكان إجراء التثبيت.
- تعتبر ميزات التربة والتضاريس مهمة لأولئك الذين يضعون إمدادات المياه تحت الأرض.
افعل ذلك بنفسك قواعد لوضع الأرض
يقول GOST أنه من أجل التمديد في الأرض ، يجب أن يكون قطر الأنابيب 32 ملم على الأقل. للتثبيت المريح والسريع ، يتم شراء مجموعة من التركيبات.
شاهد الفيديو
- أولا ، حفر خندق في الأرض. تشير اللوائح إلى أن عمق الخنادق يجب أن يتجاوز مستوى تجميد التربة. من الأفضل استخدام جداول خاصة لتحديد مستوى التجميد الخاص بمنطقتك. 0.5 متر - العرض الأمثل للتماس.
- نقوم بإغلاق الخندق - الجزء السفلي وكذلك الجدران.
- اصنع وسادة توفر توسيدًا. يكفي صب طبقة ، على سبيل المثال ، حصى الرمل أو الرمل ، من حوالي 10-15 سم.
- يلزم لف أنبوب الماء بطبقة عازلة للحرارة. ثم يتم وضع المنتجات في حفرة وربطها باستخدام التركيبات.
- نملأ خط الأنابيب بالرمل. الشيء الرئيسي هو أن أعلى نقطة هي 5 سم أعلى من خط الأنابيب نفسه.
- نحن نغطي المكان الذي يوجد فيه مصدر المياه بالبلاط. في نفس الحالة ، سيصبح الطوب المكسور بالبلاط مساعدين لا غنى عنه.
- نملأ الخندق بالأرض. من السهل أن نفهم أن تركيب أنابيب البولي بروبلين في الأرض ليست عملية صعبة.
مزايا استخدام أنابيب البولي بروبلين
تعتبر أنابيب البولي بروبلين مثالية عند وضع أنظمة الصرف الصحي للمنازل الصيفية ، وتوفير المياه للاحتياجات المنزلية ، وسقي الحديقة ، والصوبات الزراعية.
إن استخدام أنابيب البولي بروبلين اليوم له ما يبرره في العديد من المجالات ، من السباكة إلى الصرف الصحي. من بين مزايا استخدام هذه الأنابيب:
- مقاومة التآكل والتأثيرات الميكانيكية المختلفة ؛
- سهولة التثبيت (بطريقة الخندق) ، والتي لا تستغرق الكثير من الوقت ؛
- إمكانية استخدام أنابيب البولي بروبلين لتزويد مياه الشرب ؛
- الموثوقية والمتانة.
هذه الأنابيب مثالية لوضع أنظمة الصرف الصحي للبيوت الصيفية ، وتوفير المياه للاحتياجات المنزلية ، وسقي الحديقة ، والصوبات الزراعية. في هذه الحالة ، يتم تنفيذ جميع الأعمال بسرعة ، ولا تحتاج الأنابيب نفسها إلى صيانة معقدة ومكلفة.
تحديد
تحدد الخصائص التقنية للمادة نطاق تطبيقها. في صناعة خط أنابيب الغاز ، يمكنك استخدام أنواع مختلفة من الأنابيب البلاستيكية. كل واحد منهم له خصائصه التقنية الخاصة.
معلمات المعدن والبلاستيك:
- مقاومة كيميائية عالية.
- لا تخضع المادة للأكسدة.
- أقصى درجة حرارة لسائل التبريد تصل إلى 95 درجة.
- أقصى ضغط مسموح به يصل إلى 25 بار. إذا كانت درجة الحرارة مرتفعة ، ينخفض الضغط المسموح به إلى 10 بار.
- سماكة الطبقة المعدنية بين البلاستيك تصل إلى 0.3 مم.
خصائص البولي ايثيلين:
- القطر الخارجي للأنابيب هو 10-110 مم ؛
- أقصى درجة حرارة لسائل التبريد - ما يصل إلى 95 درجة ؛
- في درجات الحرارة العالية ، يصل الضغط الأقصى إلى 10 بار.
معلمات البولي بروبلين:
- أقصى درجة حرارة لسائل التبريد - 90 درجة ؛
- الضغط المسموح به عند درجة حرارة قصوى - ما يصل إلى 10 بار.
يمكن أن تتحمل أنابيب البولي بروبلين ارتفاع درجة الحرارة لفترة قصيرة تصل إلى 110 درجة.
قطر الأنابيب البلاستيكية

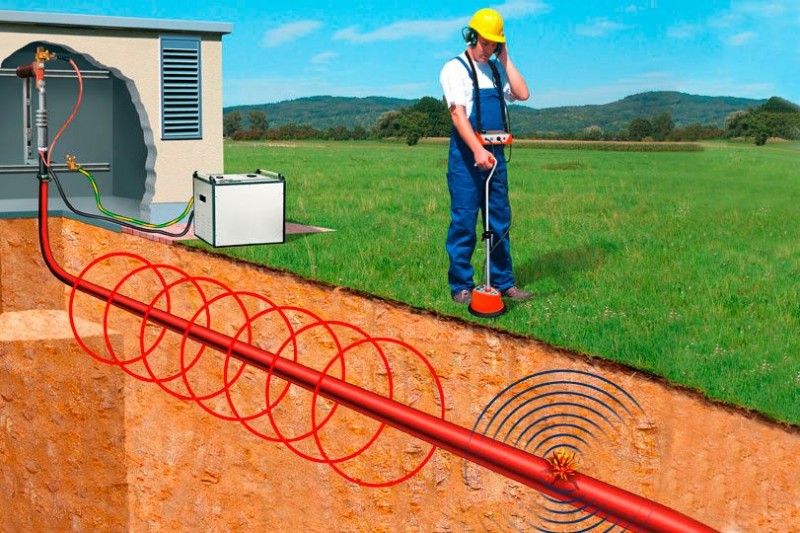

البحث المستقل عن الأنابيب تحت الأرض
من الأهمية بمكان المواد التي تتكون منها العناصر المطلوبة. لا يعتمد الأمر فقط على كيفية العثور على أنابيب المياه في الأرض ، ولكن أيضًا على ما الذي تبحث عنه وماذا تفعل.
تتنوع التقنيات ، ويمكن أن تهدف طريقة حديثة للبحث المستقل عن المرافق تحت الأرض إلى تحديد الموقع:
- سباكة معدنية للمياه الساخنة والباردة.
- تسخين الصلب "T" في المجمعات.
- الكابلات والأسلاك لأنظمة الاتصالات.
- خطوط الصرف الصحي من الحديد الزهر.
- الأنابيب البلاستيكية والبولي إيثيلين والبولي بروبيلين ؛
- الوسائل التقنية للبلاستيك والبلاستيك والسيراميك للتوفير والإزالة.
لاستكشاف منطقة غير مألوفة بالكامل عن وجود طرق تحت الأرض ، يتم استخدام جميع الطرق. في هذه الحالة ، يعتمد اختيار التقنية على عمق التمديد وعلى ضغط العمل الفعلي للسائل داخل خط الأنابيب.
تطبيق كاشف المعادن
إذا تم وضع الأنبوب على عمق متر ونصف ، فيمكن اكتشافه باستخدام أجهزة الكشف عن المعادن (المهنية ، شبه المهنية أو الهواة). في الوقت نفسه ، فإن وجود العزل والعزل المائي على "T" لا يتعارض مع الإجراء.
يمكن أن يصل سعر المعدات إلى 130 ألف روبل. هذا يعني أنه للاستخدام لمرة واحدة ، فإن شرائه غير عملي. النماذج الرخيصة تكلف ما يصل إلى 6 آلاف ، لكنها أقل فعالية.
هل من الممكن استخدام أنابيب البولي بروبلين للغاز
في الدول الغربية ، تُستخدم الأنابيب المعدنية فقط لتجميع خطوط الأنابيب الصناعية. في تصنيع أنظمة إمدادات المياه والغاز ، يتم استخدام العناصر البلاستيكية. هذا يرجع إلى خصائص أداء المادة. يمر الغاز عبر الأنبوب البلاستيكي دون أي صعوبة. قبل تشغيل خط أنابيب الغاز ، من الضروري التحقق من إحكام توصيلات العناصر الفردية من أجل منع انتهاك سلامة النظام.
لمعرفة أيهما أفضل - خط أنابيب مصنوع من المعدن أو البلاستيك ، يمكنك مقارنة هاتين المادتين. اختلافات:
- الوزن - تزن الأنابيب البلاستيكية أقل من الأجزاء المعدنية. نتيجة لذلك ، يسهل تركيبها ، فهي لا تتطلب أدوات تثبيت إضافية على الأسطح الرأسية.
- براعة - هناك عوامل أكثر يجب مراعاتها عند اختيار الأنابيب المعدنية أكثر من استخدام الأجزاء البلاستيكية.
- السعر - الأنابيب المصنوعة من البوليمرات أرخص من الأنابيب المعدنية.
تتفوق الأنابيب المعدنية على الأنابيب البلاستيكية من حيث القوة والمتانة ومقاومة الإجهاد الميكانيكي.
طرق زرع الخنادق
من الطرق الواعدة لوضع أنابيب البولي بروبلين التركيب بدون خنادق ، والتي لها المزايا التالية:
- تقليل الوقت والتكاليف المالية ؛
- التقليل من الضرر الذي يلحق بالبيئة ؛
- ليست هناك حاجة لحفر الخنادق أثناء التمديد ، أو تدمير المساحات الخضراء ، أو تدمير الرصيف الإسفلتي.
اليوم ، يتم استخدام الطرق التالية:
التجديد تقنية يتم فيها تدمير الأنبوب القديم بالتزامن مع وضع أنبوب جديد. يتم استخدامه فقط عندما لا يكون النطاق الترددي كافيًا.
- الصرف الصحي ، أي استبدال الأنابيب القديمة بأخرى جديدة. هناك طريقتان للقيام بالمهمة:
- التبطين ، والذي يتضمن سحب أنبوب بولي بروبيلين جديد إلى الأنابيب القديمة ، ولكن هنا يلزم إجراء فحص أولي لحالة الأنبوب القائم بالفعل. من الضروري التأكد من عدم وجود أجسام غريبة ، أو حطام ، ويجب أن يكون قطر خط الأنابيب القديم كافياً لوضع خط جديد ؛
- التجديد تقنية يتم فيها تدمير الأنبوب القديم بالتزامن مع وضع أنبوب جديد. يتم استخدامه فقط عندما لا يكون النطاق الترددي كافيًا.
- يستخدم الثقب عند وضع أنابيب البولي بروبلين بقطر يصل إلى 150 مم. يتم تنفيذ هذا العمل على عدة مراحل:
- أولاً ، تم حفر حفرتين على طول جانبي الطريق ؛
- ثم يتم وضع رافعة هيدروليكية في أحدها ، مما يؤدي إلى دفع أنبوب فولاذي صغير برأس فولاذي ؛
- عند الدفع ، ينمو الأنبوب ، يتم إدخال أنبوب بولي بروبيلين في تجويفه ؛
- بعد البزل ، يتم توصيل خط الأنابيب بالأنظمة اللازمة.
باستخدام هذه الطريقة ، من الممكن وضع أنابيب البولي بروبلين للأقسام الصغيرة فقط ، وهذه الطريقة تعمل بشكل رائع إذا كان من الضروري وضعها تحت منزل أو طريق سريع أو حديقة ، إلخ.
تستخدم أنابيب البولي بروبلين لتركيب خطوط الأنابيب في العديد من المجالات ، بدءًا من الاتصالات البسيطة للمنازل الصيفية وتنتهي بشبكة الصرف الصحي أو شبكة إمدادات المياه. اليوم ، يتم استخدام طريقتين لوضع خطوط الأنابيب ، ولكن يعتبر تحت الأرض هو الأكثر مثالية ، مما يسمح لك بعدم لمس الهياكل فوق الأرض ، وعدم إفساد المناظر الطبيعية.
للتمديد في الأرض مزايا عديدة بالرغم من الحاجة إلى حفر حفرة. هذا يسمح لك بالحفاظ عليها سليمة ، بعيدًا عن متناول الأشعة فوق البنفسجية ، كما يتم تقليل الضرر الميكانيكي أيضًا.
لأن لم يتم دخولك. ليأتي.
لأن تمت أرشفة الموضوع.
كيفية التعامل مع العزل
لهذا ، على سبيل المثال ، يتم استخدام حالات خاصة. يتم وضع إمدادات المياه الموجودة داخل أنبوب آخر بقطر صغير. هذا يساهم في تكوين وسادة هوائية بين جدران المنتجات المختلفة. هذا يحافظ على الحرارة في الماء.
أو يتم صب خط الأنابيب ببساطة باستخدام خرسانة البوليسترين أو الخرسانة الرغوية. هذه طبقة متجانسة ، ذات قاعدة على شكل خرسانة ذات وزن منخفض وهيكل مسامي.
يتم تغليف السباكة أحيانًا بالعزل. أو تسخين الكابلات. يتم وضع الأخير داخل وخارج الهيكل. يوصى بالوضع بطريقتين متاحتين:
- خطان يوازي كل منهما الآخر.
- حلزوني حول السباكة.
لم يتم تصميم كل نظام بطريقة تؤدي إلى زيادة الضغط دون مشاكل. لكن طريقة الحماية هذه قادرة على التباهي بالكفاءة.
عندما يتم الحفاظ على الضغط العالي في الداخل ، لا يتجمد السائل. حتى لو لم يكن هناك عزل حراري فيزيائي.
عند تثبيت أنواع الصرف الصحي الخارجية غير المضغوطة ، يتم استخدام ما يسمى بوصلة المقبس. الشيء الرئيسي هو عدم وجود تلوث على البلاستيك ، ثم تكتسب الوصلات إحكامًا عاليًا.يقوم السيليكون أو الصابون السائل بتشحيم الأجزاء التي تتطلب التوصيل.
ستوفر معالجة مانع التسرب حماية إضافية أثناء العمل مثل مد أنابيب المياه من أنابيب البولي بروبلين في الأرض.
فقط الامتثال لجميع المتطلبات والتقنيات سيسمح لك بالحصول على نظام إمداد بالمياه يعمل لفترة طويلة. وسيساعد في تقليل تكاليف التشغيل.
تركيب الفلاتر
إذا لم يكن هناك ترسبات أو رمال في الماء ، فإن عناصر مثل التركيبات على أحواض المراحيض والغسالات الأوتوماتيكية والحنفيات الخزفية تعيش لفترة أطول. يكفي تركيب أبسط المرشحات بتنظيف خشن. بدون مرشحات معالجة المياه ، ليس من المرغوب فيه وضع أنابيب البولي بروبلين بيديك.
لا تعطي الأفضلية للفلاتر التي يتم تفكيكها يدويًا. داخل هذه الهياكل توجد أختام مطاطية ، والتي تترك متانتها الكثير مما هو مرغوب فيه.
تعتمد عملية التحضير على نوع الأنابيب التي اخترتها. إذا كانت مجلفنة ، فإننا نستخدم طاحونة لقطع الفراغات بالأحجام التي نحتاجها بأيدينا. يمكنك أيضًا القيام بذلك باستخدام منشارا.
من الأنسب قطع المنتجات المعدنية والبلاستيكية أو البولي بروبلين في مكانها على الفور. حتى الأخطاء الصغيرة في الحجم لن تكون مروعة.
عند الاتصال ، يتم إعطاء الأفضلية لطريقتين. على سبيل المثال ، من خلال المجمع ، الذي يلعب دور الأسلاك للأجهزة الفردية ، عندما يكون لكل منها تجهيزاته الخاصة. أو من خلال نقطة الإنطلاق البسيطة.
نحن نعمل مع منتجات الصلب
باستخدام الأدوات المناسبة في متناول اليد ، مثل اللحام ، على سبيل المثال ، يتم استخدامه لتوصيل هيكل معدني.
إنه سهل الاستخدام لخيوط اللحام. أو الانحناءات التي تم ثنيها على آلة خاصة تسمى بندر الأنابيب.
يمكنك استخدام القوالب والحوامل والقيام بالعمل يدويا. يتم إجراء التوصيلات الملولبة بنفس الطريقة كما في حالة الصمامات.
حول الأنابيب المعدنية والبلاستيكية
في هذه الحالة ، يتم التوصيل باستخدام التركيبات المزودة بصواميل نقابية. بعد قطع قسم الأنبوب ، انتقل إلى الشطب من الداخل بسكين. يتم وضع صمولة الاتحاد على الأنبوب مع الحلقة المنقسمة.
شاهد الفيديو
نضع التركيب من التركيب داخل الأنبوب
الشيء الرئيسي هو التصرف بعناية ، وإلا فإن الحلقات ذات خصائص الختم ستتحول. يتم شد الجوز بحذر شديد ، دون حركات مفاجئة.
المنتجات ذات القاعدة البولي بروبلين
للقيام بهذه المهمة ، يكفي شراء مكواة لحام رخيصة الثمن. يتم تطبيق الحرارة على سطح التركيب الداخلي عن طريق اختيار الفوهة المرغوبة.
نفعل الشيء نفسه مع النهاية حيث يوجد أنبوب البولي بروبلين. نقوم بإدخال جزء في آخر ، انتظر حتى يبرد كل شيء.
شروط إجراء وفقا للوثائق النظامية
يتم تحديد مد أي خط أنابيب ، سواء كان من مادة البولي بروبيلين أو الفولاذ ، حسب المعايير. إن SNiP هو الذي ينظم العديد من المشكلات الفنية التي تسمح لك بأداء جميع الأعمال بكفاءة ، مما يضمن السلامة. لوضع أنابيب البولي بروبلين ، يجب استيفاء المتطلبات التالية:
مخطط مزايا أنابيب البولي بروبلين على المواد الأخرى
- تأكد من مراعاة نقطة تجمد التربة. عادة ما يكون على مستوى 1.4 متر ، لذلك إذا كان خط الأنابيب عند مستوى منخفض ، فعندئذٍ في الشتاء سوف تتجمد المياه فيه ببساطة ، ولن يكون من الممكن استخدام الأنبوب. لذلك ، أثناء التثبيت ، من الضروري حساب هذه اللحظات بدقة ، في المستقبل لن يستفيد منها إلا.
- يعتمد مد الأنابيب بشكل كبير على المباني الموجودة في الموقع ، وما إذا كانت هناك طرق وطرق سريعة قريبة ، وشبكات اتصالات وشبكات هندسية أخرى. إذا لم تكن متأكدًا من المكان الذي يمكنك فيه وضع خط الأنابيب بالضبط ، فمن الأفضل الاتصال بشركات المقاولات المتخصصة.
- عند وضع الأرض ، نأخذ أيضًا في الاعتبار ميزات الإغاثة والتربة ، وفي بعض الحالات يكون من الضروري حماية الأنبوب بمساعدة أغلفة خاصة.
يتم وضع خط أنابيب من مادة البولي بروبيلين وفقًا للخطوات التالية:
- عليك أولاً تحضير خندق لوضعه ، والذي يجب أن يكون أكبر من قطر الأنبوب. لذلك ، بالنسبة للأنابيب التي يبلغ قطرها 110 مم ، ستحتاج إلى خندق بعرض 600 مم. يجب ألا تقل المسافة بين جدار الأنبوب والخندق عن 20 سم وأن يزيد العمق عن 50 سم.
- يتم رش القاع بالرمل بسمك وسادة يبلغ حوالي 50-100 مم ، وبعد ذلك يتم ضغط الرمل.
- يبدأ التمديد من المبنى ؛ عند تركيب أنابيب الصرف الصحي ، يجب أن ينظر المقبس إلى نهاية الأنبوب الخارج ؛
- لتوصيل العناصر الفردية باستخدام مواد التشحيم الخاصة.
- عند وضع المجاري ، يجب أن نتذكر أنه يجب ملاحظة منحدر 2 سم لكل متر من الطريق.
- بعد وضع خط الأنابيب مغطى بالرمل ، يتم ضغطه فقط من الجانبين. إذا لزم الأمر ، قبل ذلك ، يتم لف الأنبوب بطبقة عازلة للحرارة ؛
- في النهاية ، يتم توصيل أنابيب البولي بروبلين بطريق سريع مشترك ومحطة معالجة وما إلى ذلك. يجب أن يتم ذلك باستخدام لحام البولي بروبلين.
ما هي المشاكل التي يمكن أن تنشأ أثناء التثبيت؟
عند وضع أنابيب البولي بروبلين تحت الأرض ، قد تظهر بعض المشاكل:
- لا يسمح هيكل التربة بالحفر بالعمق المطلوب ؛
- في الشتاء ، تتجمد التربة بشدة ، مما قد يؤدي إلى تلف الأنابيب ؛
- يوجد مبنى في الموقع لا يمكن تجاوزه.
في هذه الحالة ، هناك عدة طرق لحل هذه المشكلات:
- إذا كانت التربة فضفاضة أو صلبة للغاية ، فمن المستحسن عمل ثقب ، حيث يتم وضع أنبوب فولاذي أولاً ، ويتم إدخال خط أنابيب البولي بروبيلين بالفعل في تجويفه.
- عندما تتجمد التربة ، يوصى بوضع كابل التسخين على طول المسار بالكامل. يتطلب هذا تكاليف كبيرة ، وقد تكون التكاليف خلال فترة الشتاء أعلى مما هو مخطط له ، ولكن على أي حال ، فإن هذا الخيار أرخص من الإصلاح المستمر للأنابيب المتفجرة.
- عندما يكون هناك مبنى أو كائن على الطريق لا يمكن أن يتضرر ، يوصى بتنفيذ طرق وضع الخنادق ، أي ثقب. في هذه الحالة ، من الممكن ليس فقط وضع خط الأنابيب ، ولكن أيضًا لحمايته بغلاف فولاذي. عند وضع مثل هذه الشبكات ، من الضروري النظر بعناية في تخطيط الاتصالات على الموقع حتى لا تتلف الشبكات الموجودة.
