حساب مجمع الحرارة

أوضاع تشغيل الفاصل الهيدروليكي

تتمثل المهمة الرئيسية لهذا التصميم في الفصل الهيدروليكي للغلاية ودوائر المستهلك. بعد هذا الفصل ، يمكن للنظام أن يعمل في أوضاع مختلفة عندما:

• استهلاك المرجل = استهلاك المستهلك ؛
• تدفق المرجل
• تدفق المرجل> تدفق المستهلك.

يعتبر البعض أن هذه المرونة هي إحدى فوائد استخدام سخان المياه لتدفئة المنزل. في الواقع ، من بين جميع الخيارات المدرجة ، هناك خيار واحد فقط يعمل. دعونا نفكر في سبب ذلك.

Q المرجل = Q المستهلكين

بالطبع ، تعد المساواة في معدلات التدفق للدائرتين حالة مثالية ، ومع ذلك ، من الناحية العملية ، فإن تنفيذ مثل هذا النظام مستحيل. حتى إذا تم اختيار مقاومة الدوائر وأداء المضخات بطريقة تعادل التدفق ، عند تشغيل أحد المستهلكين أو ، على سبيل المثال ، الرأس الحراري للرادياتير ، فإن كل التكافؤ سيحدث لا شيء.

Q المرجل

هذا الوضع ، عندما يكون معدل تدفق السخان أقل مما يطلبه المستهلكون ، يكون ممكنًا تمامًا ، لكن لا ينبغي السماح به بأي حال. لفهم سبب خطورة مثل هذا الموقف ، سنقوم بتحليل مبدأ تشغيل السهم الهيدروليكي للتدفئة في وضع مماثل.

لنفترض أن الغلاية قادرة على توفير 30 لترًا من سائل التبريد في الدقيقة ، بينما يتطلب نظام التدفئة 90 لترًا / دقيقة. في هذه الحالة ، معدل التدفق المفقود ، أي 60 لترًا / دقيقة ، سوف يتجدد النظام بسبب التدفق العكسي لسائل التبريد ، حيث تقل درجة حرارته بحوالي 20 درجة. وهكذا ، يدخل الماء ذو ​​درجة الحرارة المنخفضة إلى دائرة المستهلك ، مما يجبره على زيادة استهلاك الوقود وتسخينه إلى معايير درجة حرارة أعلى.

لاحظ بعض "المتخصصين" وضعًا مشابهًا لتشغيل الفاصل الهيدروليكي في نظام التسخين كميزة. مثل ، في هذه الحالة ، يصبح من الممكن استخدام غلاية أرخص مع معدل تدفق أقل. كما اكتشفنا ، فإن هذا النهج خاطئ بشكل أساسي ، لأنه يمكن أن يؤدي إلى استهلاك مفرط للوقود ، بل والأسوأ من ذلك ، فشل السخان.

Q المرجل> Q المستهلكين

العملية الصحيحة الوحيدة لرأس الخسارة المنخفضة هي استخدام دائرة المرجل بمعدل تدفق أعلى قليلاً مما تتطلبه دائرة المستهلك. في هذه الحالة ، يتم إرجاع المبرد الزائد إلى المرجل من خلال أنبوب الإرجاع ، وتسخينه. يعد هذا ضروريًا لمنع حدوث صدمة حرارية في الوضع الانتقالي ، عند تشغيل المستهلك "البارد" (بيت الضيافة ، حمام السباحة ، الطابق السفلي). ببساطة ، حتى لا يضر تدفق العودة الباردة بالغلاية ، يتم تسخينها بواسطة مبرد ساخن.

ما هو السهم الهيدروليكي في جهاز نظام التدفئة والرسم البياني

تصميم مسدس الماء بسيط للغاية. هذه قطعة من أنبوب مقطع عرضي مستطيل أو دائري ، به أربعة منافذ - اثنان من جانب دائرة المرجل واثنان من جانب المستهلكين. يمكن وضع هذا العنصر أفقيًا وعموديًا. على الرغم من أن الخيار الثاني أكثر شيوعًا ، لأنه في هذه الحالة يكون من الأسهل تركيب فتحة تهوية وصمام لإزالة الحمأة التي تتراكم في الجزء السفلي من الهيكل.

رسم تخطيطي لسهم هيدروليكي لأنظمة التدفئة

تقوم بعض الشركات المصنعة بتركيب شبكتين داخل الفاصل الهيدروليكي. أحدهما يعمل على فصل الهواء والآخر لفصل الحمأة. على الرغم من أن هذا المنتج غالبًا ما يكون فارغًا تمامًا ، حيث يتم انسداد الشبكات بسرعة أثناء التشغيل وتفقد فعاليتها.

يتم تثبيت سهم هيدروليكي لكسر خط الاتصال بين المرجل والمجمع ، والذي يقسم تدفق سائل التبريد بين المستهلكين.في بعض الأحيان يتم تجميع الفاصل الهيدروليكي والمشعب في مبيت واحد ، مما يبسط عملية التركيب ويجعل التصميم العام أكثر إحكاما.

مثال على مخطط لتصنيع سهم هيدروليكي مع مجمّع في مسكن واحد

ما يحسب

يتم تنفيذ هذا الإجراء لمعلمات تشغيل الأداة المساعدة التالية.

1. تدفق السوائل في الأجزاء الفردية من إمدادات المياه.
2. معدل تدفق وسيط العمل في الأنابيب.
3. القطر الأمثل لإمدادات المياه ، والذي يوفر انخفاضًا مقبولًا في الضغط.

ضع في اعتبارك منهجية حساب هذه المؤشرات بالتفصيل.

استهلاك الماء

يشار إلى البيانات الخاصة باستهلاك المياه القياسي لتركيبات السباكة الفردية في ملحق SNiP 2.04.01-85. تنظم هذه الوثيقة بناء شبكات الصرف الصحي وأنظمة إمدادات المياه الداخلية. يوجد أدناه جزء من الجدول ذي الصلة.

الجدول 1

إذا كنت تنوي استخدام عدة أجهزة في نفس الوقت ، فسيتم تلخيص الاستهلاك. لذلك ، في حالة عمل حجرة الاستحمام في الطابق الأول مع الاستخدام المتزامن للمرحاض في الطابق الثاني ، فمن المنطقي إضافة حجم استهلاك المياه من قبل كلا المستهلكين - 0.12 + 0.10 \ u003d 0.22 لتر / ثانيا.

يعتمد ضغط الماء في نظام إمداد المياه المستقبلي على صحة الحسابات.

الأهمية! تنطبق القاعدة التالية على خطوط أنابيب مياه الحريق: بالنسبة لطائرة واحدة ، يجب أن توفر معدل تدفق لا يقل عن 2.5 لتر / ثانية. من الواضح تمامًا أنه أثناء مكافحة الحرائق ، يتم تحديد عدد الطائرات من صنبور حريق واحد حسب المنطقة ونوع المبنى.

لتسهيل الرجوع إليها ، يتم أيضًا وضع المعلومات المتعلقة بهذه المشكلة في شكل جدول.

من الواضح تمامًا أنه أثناء مكافحة الحرائق ، يتم تحديد عدد الطائرات من صنبور حريق واحد حسب المنطقة ونوع المبنى. لتسهيل الرجوع إليها ، يتم أيضًا وضع المعلومات المتعلقة بهذه المشكلة في شكل جدول.

الجدول 2

اختيار مشعب التوزيع

القاعدة الرئيسية هي أن قطر المجمع يجب ألا يكون بأي حال من الأحوال أقل من حجم أنبوب الإمداد. كلما زاد قطر "مشط" التوزيع ، كان ذلك أفضل لتوحيد الضغط عند نقاط توزيع الماء و / أو سائل التبريد.

يمكن أن يتسبب الاختيار غير الصحيح لـ "المشط" (انظر التوصيات أعلاه) ، على سبيل المثال ، بالنسبة لأنابيب السباكة ، في حدوث قفزات في التدفق على الأجهزة المختلفة (انظر الشكل 2) ويسبب عدم توازن ، على سبيل المثال ، في الخلاط.

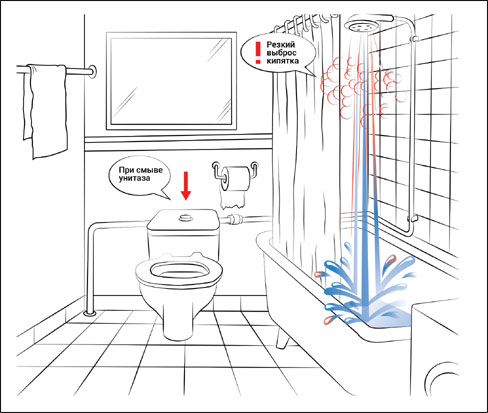

أرز. 2. نتيجة الاختيار غير الصحيح لمجمّعات الإمداد بالماء البارد والساخن

إذا لم يتم تثبيت صمامات التحكم على مدخل الشقة للمياه الساخنة والباردة ، مما يؤدي إلى تثبيت الضغط بالقوة في "المشط" ، فمن المهم بشكل خاص لمجمعي الشقق اتباع قواعد تسلسل الاتصال. من الضروري توصيل الأجهزة ، التي يكون لتدفقها غير المتكافئ تأثير ضئيل على أداء أو راحة إمداد المياه ، مثل "المصب" قدر الإمكان على طول تدفق المياه في "المشط"

يجب توصيل سخان المياه أولاً ، ثم الحنفيات ، ثم الغسالة وغسالات الأطباق (مع التأكد من ضبط صمام الإغلاق "بدون ماء" على ضغط أقل من الانخفاض الناتج عن التغيير في كمية الماء) ، وفي نهاية المجمع ، أنبوب التصريف (انظر الشكل 3).

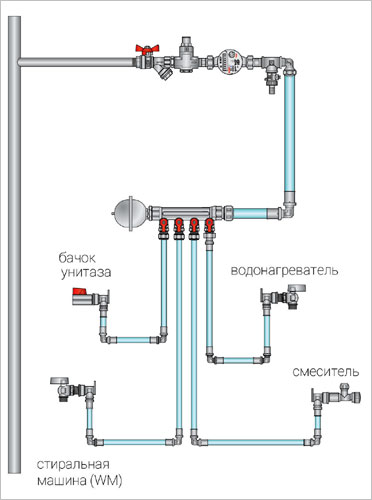

أرز. 3 مثال لتوصيل شقة توزيع الماء البارد المتشعب

حساب المجمع المشترك

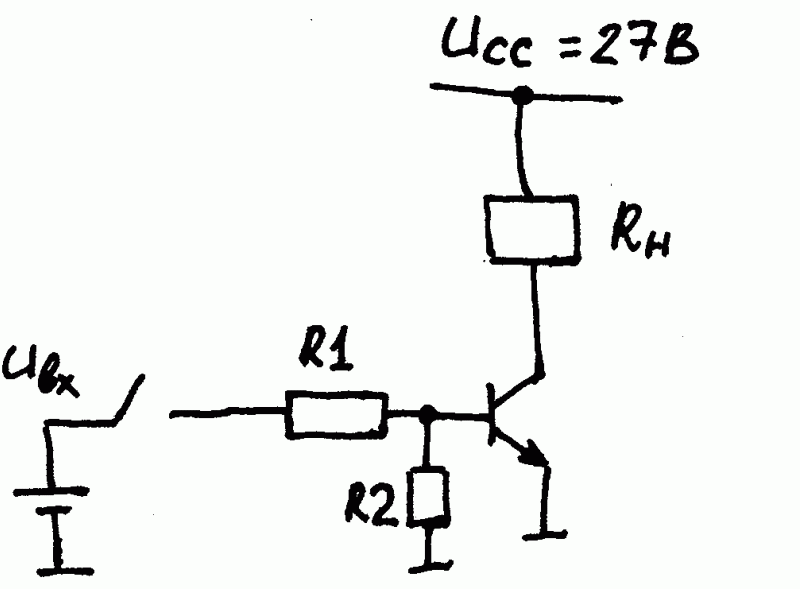

يتميز الوضع الرئيسي للعملية بحقيقة أن الترانزستور في إحدى حالتين: مفتوح بالكامل (وضع التشبع) ، أو مغلق تمامًا (حالة القطع).

ضع في اعتبارك مثالًا حيث يكون الحمل موصلًا من النوع KNE030 لجهد 27 فولت مع ملف بمقاومة 150 أوم. سنهمل الطبيعة الاستقرائية للملف في هذا المثال ، على افتراض أنه سيتم تشغيل التتابع مرة واحدة ولفترة طويلة.

نحسب تيار المجمع:

Ik \ u003d (Ucc - U canas) / R n ، أين

ايك - جامع التيار

Ucc - جهد التغذية (27 فولت)

U kenas هو جهد تشبع الترانزستور ثنائي القطب (عادةً من 0.2 إلى 0.8 فولت ، على الرغم من أنه يمكن أن يختلف اختلافًا كبيرًا بالنسبة للترانزستورات المختلفة) ، في حالتنا سنأخذ 0.4 فولت

R n - مقاومة الحمل (150 أوم)

Ik = (27-0.4) / 150 = 0.18A = 180 مللي أمبير

في الممارسة العملية ، لأسباب تتعلق بالموثوقية ، يجب دائمًا اختيار العناصر بهامش. لنأخذ عامل 1.5

وبالتالي ، فأنت بحاجة إلى ترانزستور بتيار جامع مسموح به لا يقل عن 1.5 * 0.18 = 0.27A وبحد أقصى لجهد المجمع - الباعث لا يقل عن 1.5 * 27 = 40V.

نفتح دليلًا للترانزستورات ثنائية القطب. وفقًا للمعايير المحددة ، يعد KT815A مناسبًا (Ik max \ u003d 1.5A U ke \ u003d 40V)

الخطوة التالية هي حساب التيار الأساسي الذي يجب إنشاؤه من أجل توفير تيار المجمع 0.18A.

كما تعلم ، يرتبط تيار المجمع بالتيار الأساسي بالنسبة إلى التيار الأساسي

إيك \ u003d أنا ب * ح 21 هـ ،

حيث h 21e هو معامل نقل التيار الساكن.

في حالة عدم وجود بيانات إضافية ، يمكنك أخذ الحد الأدنى للقيمة المضمونة المجدولة لـ KT815A (40). ولكن بالنسبة إلى KT815 ، يوجد رسم بياني لاعتماد h 21e على تيار المرسل. في حالتنا ، تيار المرسل هو 180 مللي أمبير ، هذه القيمة تقابل h 21e = 60. الفرق صغير ، لكن لنقاء التجربة ، دعنا نأخذ بيانات رسومية.

لحساب المقاوم الأساسي R 1 ، ننظر إلى الرسم البياني الثاني ، الذي يوضح اعتماد جهد تشبع القاعدة (U banas) على تيار المجمع. مع تيار جامع يبلغ 180 مللي أمبير ، سيكون جهد التشبع الأساسي 0.78 فولت (في حالة عدم وجود مثل هذا الرسم البياني ، يمكننا استخدام افتراض أن خاصية I-V لتقاطع القاعدة-الباعث مشابهة لخاصية I-V لـ الصمام الثنائي ، وفي نطاق تيارات التشغيل ، يكون جهد الباعث الأساسي في حدود 0.6-0.8 فولت)

لذلك ، يجب أن تكون مقاومة المقاوم R 1 مساوية لـ:

R 1 \ u003d (U in-U benas) / I b \ u003d (5-0.78) / 0.003 \ u003d 1407 أوم \ u003d 1.407 كيلو أوم.

من سلسلة المقاومات القياسية ، حدد الأقرب لأسفل (1.3 كيلو أوم)

إذا تم توصيل مقاوم تحويل بالقاعدة (تم إدخاله لإيقاف تشغيل الترانزستور بشكل أسرع أو لزيادة مناعة الضوضاء) ، فيجب أن يؤخذ في الاعتبار أن جزء من تيار الإدخال سوف يدخل في هذا المقاوم ، وبعد ذلك ستأخذ الصيغة الشكل :

R 1 \ u003d (U in - U benas) / (I b + I_ص2) \ u003d (U in- U benas) / (I b + U benas / R 2)

لذا ، إذا كانت R 2 \ u003d 1 kOhm ، إذن

R 1 \ u003d (5-0.78) / (0.003 + 0.78 / 1000) \ u003d 1116 أوم \ u003d 1.1 كيلو أوم

نحسب فقدان الطاقة على الترانزستور:

P = Ik * U canas

نأخذ U kenas من الرسم البياني: عند 180mA يكون 0.07V

P = 0.07 * 0.18 = 0.013 واط

القوة سخيفة ، المبرد غير مطلوب.

trzrus.ru

صعوبات في اختيار قطر أنابيب التدفئة

مخطط تسخين يوضح قطر الأنابيب

يبدو أن اختيار قطر الأنابيب لتدفئة منزل خاص ليس بالمهمة الصعبة. يجب عليهم فقط ضمان توصيل المبرد من مصدر تسخينه إلى أجهزة الإمداد بالحرارة - المشعات إلى البطاريات.

ولكن في الممارسة العملية ، يمكن أن يؤدي القطر المختار بشكل غير صحيح لمشعب التسخين أو أنبوب الإمداد إلى تدهور كبير في تشغيل النظام بأكمله. هذا بسبب العمليات التي تحدث أثناء حركة المياه على طول الطرق السريعة. للقيام بذلك ، تحتاج إلى معرفة أساسيات الفيزياء والديناميكا المائية. لكي لا تدخل في غابة الحسابات الدقيقة ، يمكنك تحديد الخصائص الرئيسية للتدفئة ، والتي تعتمد بشكل مباشر على المقطع العرضي لخطوط الأنابيب:

• سرعة المبرد. إنه لا يؤثر فقط على زيادة الضوضاء أثناء تشغيل مصدر الحرارة ، ولكنه ضروري أيضًا للتوزيع الأمثل للحرارة بين أجهزة التدفئة. ببساطة ، لا ينبغي أن يتوفر للماء وقت ليبرد إلى أدنى مستوى عندما يصل إلى آخر مشعاع في النظام ؛
• حجم الناقل الحراري. لذلك ، يجب أن يكون قطر الأنابيب ذات الدوران الطبيعي للتدفئة كبيرًا لتقليل الفاقد بسبب احتكاك السوائل على السطح الداخلي للخط. ومع ذلك ، إلى جانب ذلك ، يزداد حجم المبرد ، مما يؤدي إلى زيادة تكلفة تسخينه ؛
• الخسائر الهيدروليكية. إذا تم استخدام أقطار مختلفة من الأنابيب البلاستيكية للتدفئة في النظام ، فسيحدث حتماً اختلاف في الضغط عند تقاطعها ، مما سيؤدي إلى زيادة الخسائر الهيدروليكية.

كيف تختار قطر أنبوب التسخين بحيث لا تضطر ، عند التثبيت ، إلى إعادة نظام إمداد الحرارة بالكامل بسبب الكفاءة المنخفضة للغاية؟ بادئ ذي بدء ، يجب عليك إجراء الحساب الصحيح لقسم الطرق السريعة. للقيام بذلك ، يوصى باستخدام برامج خاصة ، وإذا رغبت في ذلك ، تحقق من النتيجة بنفسك يدويًا.

عند التقاطع ، يتم تقليل أقطار أنابيب البولي بروبلين للتدفئة بسبب السطح. يعتمد التخفيض في المقطع العرضي على درجة التسخين أثناء اللحام والامتثال لتقنية التثبيت.

معدل المد و الجزر

لنفترض أننا نواجه مهمة حساب شبكة إمداد مياه مسدودة لذروة تدفق معينة من خلالها. الغرض من الحسابات هو تحديد القطر الذي سيتم فيه ضمان سرعة تدفق مقبولة عبر خط الأنابيب (وفقًا لـ SNiP - 0.7 - 1.5 م / ث).

الحسابات مطلوبة أيضًا لتحديد قطر الأنبوب.

نطبق الصيغ. حجم خط الأنابيب مرتبط بمعدل تدفق المياه ومعدل تدفقه من خلال هذه الصيغ:

S هي منطقة المقطع العرضي للأنبوب. وحدة القياس - متر مربع ؛ π هو رقم غير نسبي معروف ؛ R هو نصف القطر الداخلي للأنبوب.

وحدة القياس هي نفس الأمتار المربعة.

في المذكرة! بالنسبة لأنابيب الحديد الزهر والصلب ، فإن نصف القطر عادة ما يعادل نصف التجويف الاسمي (DN). معظم الأنابيب البلاستيكية لها قطر خارجي اسمي يزيد بمقدار خطوة واحدة عن القطر الداخلي. على سبيل المثال ، بالنسبة لأنبوب البولي بروبلين بقطر داخلي يبلغ 32 مم ، يبلغ القطر الخارجي 40 مم.

تبدو الصيغة التالية كما يلي:

ث - استهلاك المياه بالمتر المكعب ؛ V - معدل تدفق المياه (م / ث) ؛ S هي مساحة المقطع العرضي (متر مربع).

مثال. لنحسب خط أنابيب نظام إطفاء الحريق لطائرة واحدة ، تدفق المياه فيها 3.5 لترات في الثانية. في نظام SI ، ستكون قيمة هذا المؤشر على النحو التالي: 3.5 لتر / ثانية = 0.0035 م 3 / ثانية. يتم ضبط معدل التدفق لكل طائرة لإطفاء حريق داخل المستودعات والمباني الصناعية بحجم 200 إلى 400 متر مكعب وارتفاع يصل إلى 50 مترًا.

بالنسبة لأنابيب البوليمر ، يمكن أن يكون القطر الخارجي أكبر بمقدار خطوة واحدة من القطر الداخلي

أولاً ، نأخذ الصيغة الثانية ونحسب الحد الأدنى من مساحة المقطع العرضي. إذا كانت السرعة 3 م / ث ، فإن هذا الرقم

S = W / V = ​​0.0035/3 = 0.0012 متر مربع

ثم سيكون نصف قطر القسم الداخلي للأنبوب كما يلي:

وبالتالي ، يجب أن يكون القطر الداخلي لخط الأنابيب مساويًا على الأقل

دين. = 2R = 0.038 م = 3.8 سم.

إذا كانت نتيجة الحساب قيمة وسيطة بين الأبعاد الأنبوبية القياسية ، يتم التقريب لأعلى. وهذا يعني ، في هذه الحالة ، أن الأنبوب الفولاذي القياسي مع DN = 40 مم مناسب.

ما مدى سهولة معرفة القطر. لإجراء حساب سريع ، يمكنك استخدام جدول آخر يربط مباشرة تدفق المياه عبر خط الأنابيب بقطره الاسمي. يتم تقديمه أدناه.

الجدول 3

فقدان الرأس

يعد حساب فقد الضغط في قسم خط الأنابيب بطول معروف أمرًا بسيطًا للغاية. ولكن من الضروري هنا استخدام قدر معقول من المتغيرات. يمكنك أن تجد قيمهم في الكتب المرجعية. وتبدو الصيغة كما يلي:

P هو فقدان الرأس بالأمتار من عمود الماء. هذه الخاصية قابلة للتطبيق بسبب حقيقة أن ضغط الماء في تدفقه يتغير ؛ ب هو المنحدر الهيدروليكي لخط الأنابيب ؛ L هو طول خط الأنابيب بالأمتار ؛ K هو معامل خاص. يعتمد هذا الإعداد على الغرض من الشبكة.

يتأثر فقدان الضغط بوجود صمامات الإغلاق والانحناءات في خط الأنابيب

هذه الصيغة مبسطة إلى حد كبير. من الناحية العملية ، يحدث انخفاضات الضغط بسبب الصمامات والانحناءات في خط الأنابيب. يمكنك التعرف على الأشكال التي تعكس هذه الظاهرة في التركيبات من خلال دراسة الجدول التالي.

الجدول 4

تحتاج بعض عناصر الصيغة أعلاه إلى التعليق عليها. مع المعامل ، كل شيء بسيط. يمكن العثور على قيمه في SNiP رقم 2.04.01-85.

الجدول 5

بالنسبة لمفهوم "المنحدر الهيدروليكي" ، كل شيء هنا أكثر تعقيدًا.

الأهمية! تعرض هذه الخاصية المقاومة التي يوفرها الأنبوب لحركة الماء. المنحدر الهيدروليكي - قيمة مشتق المعلمات التالية:

المنحدر الهيدروليكي - قيمة مشتق المعلمات التالية:

• معدل المد و الجزر. يكون الاعتماد متناسبًا بشكل مباشر ، أي أن المقاومة الهيدروليكية هي الأعلى ، وكلما كان التدفق أسرع ؛
• قطر دائرة الانبوب.هنا ، يكون الاعتماد بالفعل متناسبًا عكسيًا: تزداد المقاومة الهيدروليكية مع انخفاض المقطع العرضي لفرع الاتصالات الهندسية ؛
• خشونة الجدار. يعتمد هذا المؤشر ، بدوره ، على مادة الأنبوب (سطح HDPE أو البولي بروبلين أكثر سلاسة من سطح الفولاذ). في بعض الحالات ، يكون عمر أنابيب المياه عاملاً مهمًا. تزيد الترسبات الجيرية والصدأ التي تتشكل بمرور الوقت من خشونة سطح جدرانها.

في الأنابيب القديمة ، تزداد المقاومة الهيدروليكية ، بسبب فرط نمو الجدران الداخلية للأنابيب ، يضيق تخليصها.

طريقة رسومية لحساب نظام إمداد الماء الساخن

نظرًا لوجود القليل من الدقة المطلوبة لتحديد كمية المعدات التي يجب شراؤها لتنظيم تسخين المياه بالطاقة الشمسية وتزويدها بالمنزل ، فقد طور العديد من مصنعي وموردي أنظمة المياه الساخنة طرق الحساب الخاصة بهم ، وترجمتها إلى رسوم بيانية بسيطة.

وفقًا لهذه الجداول الزمنية ، يمكن لأي مشتر محتمل تحديد احتياجاته بشكل مستقل من مكونات معينة لنظام تسخين المياه. يوجد أدناه أحد هذه المخططات. لتحديد تكوين الجهاز ، يجب عليك تنفيذ عدة خطوات متسلسلة.

تعريف رسومي لتكوين معدات إمداد الماء الساخن

1. تحديد عدد العملاء المنتظمين.
2. اضبط الكمية التقريبية للمياه المستخدمة.
3. بناءً على هذه البيانات ، حدد الحجم الموصى به للغلاية.
4. حدد الدرجة المثلى لإحلال الطلب اليومي على الطاقة الشمسية من الحرارة.
5. حدد موقعك تقريبًا ("شمال" - "جنوب").
6. تحديد الاتجاه المقصود لمجمعات الهيليوم.
7. اضبط زاوية المجمعات بالنسبة إلى الأفق.

بعد الانتهاء من هذه الخطوات ، ستتلقى تركيبة تقريبية للمعدات الضرورية لتلبية احتياجاتك من الماء الساخن ، أي حجم الغلاية وعدد المجمعات. والأمر متروك لك لتحديد كيفية استخدام هذه المعدات بالضبط - كنظام رئيسي أو مساعد لإمداد الماء الساخن.

من خلال معرفة تكوين نظام DHW ، يمكنك بسهولة حساب تكلفة جميع المكونات ، وكذلك حساب فترة الاسترداد تقريبًا لهذه المعدات.

solarb.ru

مزايا النظام

أنظمة تدفئة منزل ريفي

مزايا نظام إمداد المبرد هذا هي سهولة الاستخدام. تشغيل النظام والتحكم في أجهزة التدفئة مريحان قدر الإمكان:

1. يمكن التحكم في درجة حرارة كل عنصر دائرة مركزيًا. كونه بالقرب من المجمع ، يمكن لصاحب المنزل تقييد إمداد المبرد بأي سجل أو إيقاف تشغيله تمامًا. من الملائم التحكم في درجة الحرارة في كل غرفة.
2. كل فرع يخرج من المجمع يغذي مشعاع واحد فقط. لذلك ، يمكن استخدام الأنابيب ذات القطر الصغير لتمديد الطرق السريعة. في معظم الحالات ، يتم وضع الطرق السريعة في قاعدة خرسانية. هذا مع ارتفاع درجات الحرارة على الأرض.
3. إذا لزم الأمر ، باستخدام المجمع ، فمن السهل تكوين عدة دوائر مستقلة بمؤشرات درجة حرارة مختلفة. لهذا ، من الأفضل استخدام ما يسمى بالمدفع الهيدروليكي - وهو نوع من المجمعات. يتميز بقطر داخلي كبير للأنبوب.

تركيب هذا النوع من تسخين المجمع غير عادي إلى حد ما. من المخطط إنشاء دوائر قصيرة بين إمدادات الماء الساخن وخطوط العودة.

يدور الماء الذي يتم تسخينه بواسطة المرجل باستمرار على طول خطوط السهم الهيدروليكي. في نفس الوقت ، يمكن أخذ المبرد الساخن على مسافات مختلفة من المجمع ، مما يحدث فرقًا في درجة الحرارة حتى في غرفة واحدة. يمكن استخدام هذا الخيار للتدفئة المعقدة للمنزل - باستخدام الأنظمة التقليدية و "الأرضيات الدافئة".

الحساب الهيدروليكي لأنابيب أنظمة التدفئة باستخدام البرامج

يعد حساب تدفئة منزل خاص إجراءً معقدًا إلى حد ما. ومع ذلك ، فإن البرامج الخاصة تجعلها أسهل بكثير. اليوم ، هناك مجموعة مختارة من العديد من الخدمات عبر الإنترنت من هذا النوع. المخرجات هي البيانات التالية:

• القطر المطلوب لخط الأنابيب ؛
• صمام معين يستخدم للموازنة ؛
• أبعاد عناصر التسخين
• قيم مجسات الضغط التفاضلي ؛
• معلمات التحكم في الصمامات الثرموستاتية ؛
• إعدادات رقمية لأجزاء التحكم.

برنامج "Oventrop co" لاختيار أنابيب البولي بروبلين. قبل البدء في ذلك ، من الضروري تحديد العناصر المطلوبة للمعدات وضبط الإعدادات. في نهاية الحسابات ، يتلقى المستخدم عدة خيارات لتنفيذ نظام التدفئة. يتم إجراء التغييرات بشكل تكراري.

يسمح لك حساب شبكة التدفئة باختيار الأنابيب المناسبة ومعرفة معدل تدفق المبرد

يتيح لك برنامج الحساب الهيدروليكي هذا تحديد عناصر الأنابيب لخط القطر المطلوب وتحديد معدل تدفق المبرد. إنه مساعد موثوق في حساب كل من تصميمات الأنبوب الواحد والأنبوب المزدوج. سهولة الاستخدام هي إحدى المزايا الرئيسية لشركة Oventrop co. تتضمن مجموعة هذا البرنامج كتلًا جاهزة وكتالوجات للمواد.

برنامج HERZ CO: الحساب مع مراعاة المجمع. هذا البرنامج متاح مجانًا. يسمح لك بإجراء حسابات بغض النظر عن عدد الأنابيب. تساعد شركة HERZ CO في إنشاء مشاريع للمباني الجديدة والمجددة.

ملحوظة! يوجد تحذير واحد هنا: يتم استخدام خليط الجليكول لإنشاء الهياكل. يركز البرنامج أيضًا على حساب أنظمة التدفئة ذات الأنبوب الواحد أو الأنبوبين

بمساعدتها ، يتم أخذ عمل الصمام الحراري في الاعتبار ، بالإضافة إلى تحديد خسائر الضغط في أجهزة التسخين ومؤشر مقاومة تدفق سائل التبريد.

يركز البرنامج أيضًا على حساب أنظمة التدفئة ذات الأنبوب الواحد أو الأنبوبين. بمساعدتها ، يتم أخذ عمل الصمام الحراري في الاعتبار ، بالإضافة إلى تحديد خسائر الضغط في أجهزة التسخين ومؤشر مقاومة تدفق سائل التبريد.

يتم عرض نتائج الحساب في شكل رسومي وتخطيطي. لدى HERZ CO وظيفة مساعدة. يحتوي البرنامج على وحدة تقوم بوظيفة البحث عن الأخطاء وتحديد موقعها. تحتوي حزمة البرامج على كتالوج البيانات حول أجهزة التدفئة والتجهيزات.

منتج البرمجيات Instal-Therm HCR. يمكن حساب المشعات وتسخين السطح باستخدام هذا البرنامج. تتضمن عبوتها وحدة Tece ، والتي تحتوي على إجراءات فرعية لتصميم أنظمة إمداد المياه بمختلف أنواعها ، ومسح الرسومات وحساب فقد الحرارة. تم تجهيز البرنامج بكتالوجات متنوعة تحتوي على تركيبات ومشعات وعزل حراري ومجموعة متنوعة من التركيبات.

طول خط الأنابيب مهم للحسابات

برنامج كمبيوتر "ترانزيت". تسمح حزمة البرامج هذه بالحساب الهيدروليكي متعدد المتغيرات لخطوط أنابيب النفط ، حيث توجد محطات ضخ وسيطة للنفط (يشار إليها فيما يلي باسم OPS). البيانات الأولية هي:

• الخشونة المطلقة للأنابيب والضغط عند نهاية الخط وطوله ؛
• المرونة واللزوجة الحركية لأبخرة الزيت المشبعة وكثافتها ؛
• العلامة التجارية وعدد المضخات التي تم تشغيلها في كل من المحطة الرئيسية ومحطات الضخ الوسيطة ؛
• تخطيط الأنابيب حسب حجم القطر ؛
• الملف الشخصي لخط الأنابيب.

يتم عرض نتيجة الحساب في شكل بيانات عن خصائص أقسام الجاذبية على الطريق السريع ومعدل تدفق الضخ. بالإضافة إلى ذلك ، يتم إعطاء المستخدم جدول يوضح قيمة الضغط قبل وبعد أي من المضخات.

في الختام ، يجب أن يقال أن أبسط طرق الحساب قد تم تقديمها أعلاه. يستخدم المحترفون مخططات أكثر تعقيدًا.

كم سيكلف تثبيت سهم هيدروليكي مع المجمع

قمنا بفحص ما هو ولماذا هناك حاجة إلى سهم هيدروليكي في التدفئة. الآن دعنا نحاول معرفة مقدار تكلفة تثبيت مثل هذا الهيكل مع جامع ومتى يكون من الضروري اللجوء إلى مثل هذه الخدمة.

يعتبر الفاصل الهيدروليكي مع المشعب نفسه مكونًا مكلفًا. بالإضافة إلى ذلك ، يتطلب تركيبها عددًا من التكاليف الإضافية. فيما يلي متوسط ​​الأسعار الموجودة حاليًا في السوق لهذه الخدمات:

• فاصل هيدروليكي (إنتاج المصنع) - 200 يورو ؛
• جامع (مصنع) - 300 يورو ؛
• الأنابيب (الحنفيات والتجهيزات) - 100 يورو ؛
• جهاز التحكم (مطلوب للتحكم في المضخات خارج اختصاص المرجل) - 400 يورو ؛
• خدمات التركيب (25٪ من تكلفة المواد) - 250 يورو.

في المجموع ، اتضح أن 1250 يورو - مبلغ مناسب جدًا.لذلك ، قبل تثبيت مسدس هيدروليكي ، تحتاج إلى التأكد من أنه ضروري حقًا. إذا لم يتم إشراك المتخصص الذي يقوم بالتركيب ، فسوف يوصي بتركيب الفاصل فقط في حالة وجود ثلاث دوائر تسخين أو أكثر (باستثناء الغلاية).

بالطبع ، يمكنك استخدام سهم هيدروليكي مع مجمع الحرف اليدوية ، والذي لن يختلف مخطط التصنيع الخاص به بأي شكل من الأشكال عن إصدار المصنع.ومع ذلك ، من غير المرجح أن تفي جودة المواد واللحام بالمعايير الفنية. من خلال التوفير في المواد ، نتيجة لذلك ، يمكنك تقليل موثوقية النظام بشكل كبير. ومن الجيد ألا يحدث الانهيار في ذروة موسم التدفئة.

فاصل هيدروليكي من مادة البولي بروبيلين - خيار بسيط ولكنه غير موثوق به

ما هو الاستنتاج الذي يمكن استخلاصه من هذه المقالة؟ أولاً ، إن تعدد استخدامات المدفع الهيدروليكي ، الذي يتم الحديث عنه كثيرًا ، مبالغ فيه للغاية. يجب استخدامه فقط في حالة واحدة - لتنسيق تشغيل عدة مضخات بقدرات مختلفة. ثانيًا ، من أجل التشغيل الموثوق للنظام ، من الأفضل استخدام فاصل مع جامع مصنوع في المصنع ، وإسناد التثبيت للمتخصصين ، الذين لا يتمثل هدفهم في الإثراء على حساب العملاء ، ولكن في الواقع تحسين عملية التشغيل المستقل. تدفئة.
