كيفية حساب المبرد للترانزستور

الحسابات التي أجريت

اعتمادًا على أي من المعلمات المذكورة أعلاه ستخضع لدراسة مفصلة ، يتم إجراء الحساب المناسب. على سبيل المثال ، تحديد الطاقة المطلوبة لمضخة أو غلاية الغاز.

بالإضافة إلى ذلك ، غالبًا ما يكون من الضروري حساب أجهزة التدفئة. في عملية هذا الحساب ، من الضروري أيضًا حساب الخسائر الحرارية للمبنى. هذا يرجع إلى حقيقة أنه بعد إجراء حساب ، على سبيل المثال ، للعدد المطلوب من المشعات ، يمكن للمرء بسهولة أن يخطئ عند اختيار المضخة. يحدث موقف مماثل عندما لا تستطيع المضخة التعامل مع توفير الكمية المطلوبة من المبرد لجميع المشعات.

صيغة لحساب دقيق

هناك معادلة معقدة نوعًا ما يمكنك من خلالها إجراء حساب دقيق لقوة مشعاع التدفئة:

س_تي = 100 واط / م₂ × S (غرفة) م₂ × q1 × q2 × q3 × q4 × q5 × q6 × q7 ، أين

q1 - نوع الزجاج: زجاج عادي - 1.27 ؛ زجاج مزدوج - 1 ؛ ثلاثي - 0.85.

q2 - عزل الجدار: ضعيف - 1.27 ؛ جدار في 2 قرميد - 1 ؛ حديث - 0.85.

q3 - نسبة مساحات فتحات النوافذ إلى الأرضية: 40٪ - 1.2 ؛ 30٪ - 1.1 ؛ 20٪ - 0.9 ؛ 10٪ - 0.8.

q4 - درجة الحرارة الخارجية (الحد الأدنى): -35 درجة مئوية - 1.5 ؛ -25 درجة مئوية - 1.3 ؛ -20 درجة مئوية - 1.1 ؛ -15 درجة مئوية - 0.9 ؛ -10 درجة مئوية - 0.7.

q5 - عدد الجدران الخارجية: أربعة - 1.4 ؛ ثلاثة - 1.3 ؛ الزاوي (اثنان) - 1.2 ؛ واحد هو 1.1.

q6 - نوع الغرفة الموجودة فوق الغرفة المحسوبة: العلية الباردة - 1 ؛ علية ساخنة - 0.9 ؛ سكني ساخن - 0.8.

q7 - ارتفاع المبنى: 4.5 م - 1.2 ؛ 4 م - 1.15 ؛ 3.5 م - 1.1 ؛ 3 م - 1.05 ؛ 2.5 م - 1.3.

دعونا نحسب مشعات التدفئة حسب المنطقة:

غرفة بمساحة 25 م 2 مع فتحتين للنوافذ ذات ضلفتين بزجاج ثلاثي ، بارتفاع 3 أمتار ، ومحاطة بهياكل من طوبتين ، وعلية باردة فوق الغرفة. أدنى درجة حرارة للهواء في الشتاء هي +20 درجة مئوية.

س_تي = 100 واط / م ₂ × 25 م ₂ × 0,85 × 1 × 0,8(12%) × 1,1 × 1,2 × 1 × 1,05

والنتيجة هي 2356.20 واط. هذا الرقم مقسوم على 150 واط. لذلك ، بالنسبة لمبانينا ، هناك حاجة إلى 16 قسمًا.

ميزات التصميم

تنقسم المشعات الإنشائية إلى مجموعتين:

إبرة؛
مضلع.

يستخدم النوع الأول بشكل أساسي للتبريد الطبيعي لمصابيح LED ، والثاني - للتبريد القسري. مع الأبعاد الكلية المتساوية ، يكون المبرد ذو الإبرة السلبية أكثر كفاءة بنسبة 70 بالمائة من المبرد المضلع.

خافضات حرارة من نوع الإبرة لمصابيح LED عالية الطاقة و SMD

لكن هذا لا يعني أن المشعات الرقائقية (ذات الزعانف) مناسبة فقط للعمل جنبًا إلى جنب مع المروحة. اعتمادًا على الأبعاد الهندسية ، يمكن أيضًا استخدامها للتبريد السلبي.

مصباح LED مع خافض حرارة مضلع

يمكن أن يكون كلا النوعين من المشعات مربعًا أو مستطيلًا أو دائريًا في المقطع العرضي.

خصائص من الصينيين

يضع البائع المهتم جدولًا به معلمات مصفوفات LED على صفحة المنتج. إذا لم تتم الإشارة إلى هذه البيانات ، فأنا لا أنصح بالشراء في هذا المكان ، فقد يكون هناك تباين كبير في الجودة.

في الجدول الخاص بـ 24 * 24mil ، يمكنك أن ترى أن البائع يشير إلى الطاقة القياسية 10W ، 20W ، 30W ، 50W ، 70W ، 100W وعدد البلورات المثبتة. انتبه جيدًا للجهد والتيار. بالنسبة لـ 100 وات ، يكون عدد الفولت 30-32 فولت ، أمبير 2-2.1 أمبير.

نحسب الطاقة لـ 24 * 24mil:

الحد الأدنى 30 فولت * 2 أمبير = 60 واط ؛
الحد الأقصى 32V * 2.1A = 67.2W ؛
أي ، بدلاً من 100 واط الموعودة ، سيكون 60-65 واط.

لا تزال قيمة 60-65 واط عالية جدًا ، نظرًا لأن شريحة واحدة لكل 0.5 واط ، فهي بالفعل 50 واط هناك ، لكنهم باعوها إلينا على أنها 100 واط. البلورات هي بالفعل الأرخص والأسوأ ، لذلك فإن أي رفع تردد التشغيل يعد موانعًا لهم.

احسب لـ 24 * 44 مل:

الحد الأدنى 30 فولت * 2.850 أمبير = 85.5 واط ؛
الحد الأقصى 32V * 3A = 96W ؛
سيكون المتوسط 90 واط.

وفقًا للجدول ، حصلنا على 90 واط ، في الواقع هناك 75 واط ، لقد بالغوا في تقديره بمقدار 15 واط.

دعونا نحسب ل 30 * 30 ميل:

الحد الأدنى 32 فولت * 2.8 أمبير = 89.6 واط
الحد الأقصى 34 فولت * 3.5 أمبير = 119 واط
متوسط 105 واط

يوفر الحجم 30 * 30 ميل المواصفات الموعودة. يتم وضع نفس الرقائق في الصوف الأحادي العادي عالي الجودة 1 وات باستهلاك طاقة 10 واط ، 20 واط ، 30 واط ، 50 واط ، 70 واط ، 100 واط

افعل ذلك بنفسك التبريد

أبسط مثال على المبرد سيكون عبارة عن "شمس" منحوتة من القصدير أو لوح الألمنيوم. يمكن لمثل هذا المبرد تبريد 1-3 واط من المصابيح.عن طريق لف صفحتين من هذا القبيل معًا من خلال معجون حراري ، يمكنك زيادة مساحة نقل الحرارة.

هذا مشعاع عادي مصنوع من وسائل مرتجلة ، اتضح أنه رقيق جدًا ولا يمكن استخدامه لمصابيح أكثر خطورة.

سيكون من المستحيل صنع مبرد لمصباح LED بقوة 10 وات بيديك بهذه الطريقة. لذلك ، من الممكن استخدام المبرد من وحدة المعالجة المركزية للكمبيوتر لمصادر الضوء القوية هذه.

إذا تركت المبرد ، فإن التبريد النشط لمصابيح LED سيسمح لك باستخدام مصابيح LED أكثر قوة. مثل هذا الحل سيخلق ضوضاء إضافية من المروحة ويتطلب طاقة إضافية ، بالإضافة إلى الصيانة الدورية للمبرد.

ستكون مساحة المبرد الخاصة بمصباح LED بقوة 10 وات كبيرة جدًا - حوالي 300 سم 2. الحل الجيد هو استخدام منتجات الألمنيوم الجاهزة. في متجر لاجهزة الكمبيوتر أو متجر لاجهزة الكمبيوتر ، يمكنك شراء ملف تعريف من الألومنيوم واستخدامه لتبريد مصابيح LED عالية الطاقة.

بعد إجراء تجميع للمنطقة المطلوبة من هذه الملامح ، يمكنك الحصول على تبريد جيد ، ولا تنسَ طلاء جميع الوصلات بطبقة رقيقة من المعجون الحراري على الأقل. تجدر الإشارة إلى وجود ملف تعريف خاص للتبريد ، يتم إنتاجه صناعيًا في مجموعة متنوعة من الأنواع.

إذا لم تكن لديك الفرصة لصنع مشعاع تبريد LED بيديك ، فيمكنك البحث عن العناصر المناسبة في المعدات الإلكترونية القديمة ، حتى في الكمبيوتر. هناك العديد على اللوحة الأم. هناك حاجة إليها لتبريد الشرائح ومفاتيح الطاقة لدوائر الطاقة. يظهر مثال ممتاز لمثل هذا الحل في الصورة أدناه. مساحتها عادة من 20 إلى 60 سم 2. يتيح لك ذلك تبريد LED بقوة 1-3 واط.

خيار آخر مثير للاهتمام لصنع المبرد من صفائح الألمنيوم. ستتيح لك هذه الطريقة الحصول على أي منطقة تبريد مطلوبة تقريبًا. شاهد الفيديو:

10 واط ليد

اليوم ، جاء إلينا مصباح LED قوي بقوة 10 وات من طراز Cree XM-L-H لإجراء الأبحاث والتجارب. تصميم LED عبارة عن "نجمة" ألمنيوم قياسية مع تصحيحات لأسلاك اللحام والقواطع لربط جهاز LED بالرادياتير.

بطبيعة الحال ، أنت تدرك أن تصميم LED هذا غير مصمم لتبديد مثل هذه الكمية الكبيرة من الطاقة. أثناء التجارب ، تسبب نصف واط بالفعل في تسخين طفيف للحالة.

المعلمات التقنية لـ Cree XM-L-H LED مذكورة على الموقع الإلكتروني.

بادئ ذي بدء ، دعنا نأخذ خاصية الجهد الحالي لجهاز LED المشار إليه وأدخل النتائج في الجدول.

جهد LED	2,3	2,4	2,5	2,57	2,63	2,72	2,81	2,95 3,1
تيار LED ، مللي أمبير	1	10	50	100	250	500	1000	2000 3000

كما ترى ، فإن ميل الخاصية I-V كبير جدًا ، وانحراف الجهد الصغير في حدود 0.1 فولت يؤدي على الفور إلى تغيير حاد في الاستهلاك الحالي. وبالنظر إلى أن تيار التشغيل يصل إلى 3 أمبير ، يتم التخلص من استخدام مقاوم التبريد لتثبيت التيار. في الواقع ، للحصول على مصدر طاقة عادي من هذا LED عند 10 واط ، دعنا نقول من بطارية سيارة بجهد 12 فولت ، يجب عليك تثبيت مقاوم 3 أوم بقوة 35 واط!

لذلك في هذه الحالة ، لا بديل عن استخدام برنامج تشغيل محول خاص. علاوة على ذلك ، سعره في حدود 2-4.

والآن دعونا نختبر LED في مبارزة مع لمبة متوهجة 220V 60W. تعرض الصور أدناه خيارات الإضاءة مع كلا مصدري الضوء.

10 وات LED فقط

لمبة متوهجة 60 وات فقط

ارسم استنتاجاتك الخاصة. بالطبع ، يفقد LED درجة حرارة اللون (6000 كلفن) ، ولكن من حيث السطوع لكل واط من استهلاك الطاقة ، فقد تجاوز منافسه عدة مرات.

ميزة أخرى جيدة هي زاوية واسعة جدا للضوء ، ما يقرب من 170 درجة. لقد مر عصر المصابيح ذات العدسات ، والآن حتى العاكس ليس مطلوبًا للحصول على الإضاءة العادية. تصميم باعث الضوء لجهاز LED هو أن الضوء ينبعث بالتساوي على نصف الكرة الأرضية بأكمله.

يبدو من المثير للاهتمام استخدام مصباح LED بقوة 10 وات إما في مصباح يدوي LED قوي (تم القيام به) ، أو جنبًا إلى جنب مع محرك LED في مبيت مصباح الفلوريسنت الموفر للطاقة المحترق. لكن لا تنسَ التبديد الكافي للحرارة - يجب ألا تقل أبعاد المبرد عن 10 أمتار مربعة. سم.

لن أتحدث عن سعر LED ، لأن تكلفة أجهزة LED تتناقص باستمرار. تحقق من المتاجر عبر الإنترنت. في المقالات التالية ، سنجري تجارب ممتعة مع أقوى LED من عدة عشرات من الواط! LED Forum

منطقة التطبيق

تستخدم مصابيح LED فائقة السطوع 10W على نطاق واسع في تطبيقات الإضاءة المختلفة. يمكن تقسيم جميع المناطق بشكل مشروط إلى أغراض عامة وخاصة. يشمل الغرض العام تشغيل مصابيح LED في المصابيح والمصابيح وأضواء الكشاف ، والغرض الخاص هو استخدام الإضاءة في البيوت الزجاجية وأحواض السمك. الخيار الثاني هو ما يسمى phytolamps وليس فقط. الحيلة هي أن طيف الانبعاث لهذا الصمام هو الأمثل لنمو النبات ، سواء على الأرض أو في الماء. وإلى جانب الطحالب والأسماك ، فإن الإضاءة بمصابيح LED بقوة 10 وات لها تأثير إيجابي على تطور الشعاب المرجانية ، لذلك فإن عشاق أحواض السمك هم من المستهلكين الدائمين لمكون الراديو هذا. تتجلى كل هذه الخصائص الرائعة في مجموعة معينة من الألوان الكريستالية. أما بالنسبة لاستخدام جهاز أشباه الموصلات الموصوف لأجهزة الإنارة للأغراض العامة ، فبالإضافة إلى المصابيح المنزلية ، يتم استخدام LED بشكل ممتاز لتصنيع المصابيح الأمامية للسيارة وإشارات المرور وإنارة الطرق.

لأغراض الديكور ، تُستخدم مصابيح LED متعددة الألوان بقدرة 10 وات في تصميم المناظر الطبيعية ، لإضاءة المباني وحمامات السباحة وإعلانات الشوارع.

طريقة الاختيار القياسية

يستخدم فقط عندما يكون ارتفاع الغرفة أقل من 3 م ويتم تنفيذه كالتالي:

حدد مساحة الغرفة. على سبيل المثال ، تبلغ مساحتها 25 مترًا مربعًا.
اضرب الرقم الناتج في 100 واط. وفقًا لـ SNiP ، هذا الرقم هو القاعدة. تقول الوثيقة أنه يجب توليد 100 واط لكل متر مربع. اتضح أن مصدر الحرارة يجب أن ينتج 2500 واط أو 2.5 كيلو واط.
يتم تقسيم الطاقة المستقبلة عن طريق نقل الحرارة لجزء واحد من البطارية. يتم تنفيذ هذه الخطوة عندما يتم التخطيط لتركيب مشعاع مقطعي أو بطارية. كما تعلم ، فإن أجهزة التسخين المصنوعة من الحديد الزهر والألمنيوم والمعدنين لها مثل هذا التصميم. إذا كانت البطارية تحتوي على قسم به تبديد حرارة 150 واط ، فأنت بحاجة إلى شراء جهاز مكون من 17 قسمًا (2500/150 = 16.6 ، مقربًا فقط).

مع مشعات اللوحة ، يختلف الوضع إلى حد ما. إنها هيكل من قطعة واحدة لا يمكن زيادتها أو إنقاصها. لذلك ، تؤخذ قوتهم الكاملة في الاعتبار. ومع ذلك ، فإن تركيب وحدة تبريد كبيرة بقدرة 2.5 كيلو وات سيكون خطوة خاطئة بعض الشيء. هذا بسبب استخدام طريقة حساب مختلفة لهذه البطاريات.

بعض ميزات الطريقة القياسية

ومع ذلك ، إذا كانت الغرفة بها زيادة في فقد الحرارة ، فيجب تعديل الطاقة الإجمالية لأجهزة التسخين (في حالتنا ، الرقم 2.5 كيلو واط).

يجب أن يكون التعديل على النحو التالي:

زيادة في الشكل النهائي بنسبة 20٪ في حالة كون الغرفة ركنًا واحدًا (أي جداران خارجيان).
زيادة القدرة الإجمالية بنسبة 10٪ في حالة التوصيل السفلي للرادياتير.
تقليل الكمية الإجمالية للحرارة بنسبة 15-25٪ في حالة تركيب نوافذ من المعدن والبلاستيك في الغرفة.

https://youtube.com/watch؟v=mVNWfHKN-Pw

مواد للتصنيع

مشعات تبريد المصابيح تختلف في التصميم والمواد.

لا يمكن أن يأخذ الهواء المحيط أكثر من 5-10 واط من سطح واحد

عند اختيار مادة لتصنيع المبرد ، يجب مراعاة الحالة التالية: يجب أن تكون الموصلية الحرارية لها 5-10 وات على الأقل.المواد ذات المعلمة الأصغر لن تكون قادرة على نقل كل الحرارة التي يمكن أن يتحملها الهواء.

لتصنيع المشعات ، يتم استخدام الألمنيوم أو النحاس أو السيراميك بشكل تقليدي. في الآونة الأخيرة ، ظهرت منتجات مصنوعة من البلاستيك المبدد للحرارة.

الألومنيوم

العيب الرئيسي لمبرد الألمنيوم هو التصميم متعدد الطبقات. يؤدي هذا حتمًا إلى ظهور مقاومة حرارية عابرة ، والتي يجب التغلب عليها باستخدام مواد إضافية موصلة للحرارة:

مواد لاصقة
ألواح عازلة
المواد التي تملأ فجوات الهواء ، إلخ.

خافضات حرارة من الألومنيوم لمصابيح LED بقدرة 1 وات

نحاس

يتمتع النحاس بموصلية حرارية أعلى من الألومنيوم ، لذلك في بعض الحالات يكون استخدامه لتصنيع المشعات له ما يبرره. بشكل عام ، هذه المادة أدنى من الألومنيوم من حيث خفة البناء وقابلية التصنيع (النحاس معدن أقل مرونة).

من المستحيل تصنيع مشعاع نحاسي بالضغط - الطريقة الأكثر اقتصادا. والقطع يعطي نسبة كبيرة من هدر مادة باهظة الثمن.

كيفية حساب المبرد للترانزستور

مشعات النحاس

سيراميك

أحد أكثر الخيارات نجاحًا للمشتت الحراري هو الركيزة الخزفية ، حيث يتم تطبيق آثار الحمل الحالية عليها مسبقًا. يتم لحام المصابيح مباشرة لهم. يسمح لك هذا التصميم بإزالة ضعف الحرارة مقارنة بالمشعات المعدنية.

لمبة مع غرفة التبريد السيراميك

اللدائن التي تشتت الحرارة

على نحو متزايد ، هناك معلومات حول احتمالات استبدال المعدن والسيراميك بالبلاستيك المشتت حرارياً. يمكن فهم الاهتمام بهذه المادة: فالبلاستيك يكلف أقل بكثير من الألمنيوم ، وقابلية تصنيعه أعلى بكثير. ومع ذلك ، فإن التوصيل الحراري للبلاستيك العادي لا يتجاوز 0.1-0.2 واط / مللي كلفن. من الممكن تحقيق موصلية حرارية مقبولة للبلاستيك من خلال استخدام حشوات مختلفة.

عند استبدال مشعاع من الألومنيوم بآخر بلاستيكي (من نفس الحجم) ، تزداد درجة الحرارة في منطقة إمداد درجة الحرارة بنسبة 4-5٪ فقط. بالنظر إلى أن الموصلية الحرارية للبلاستيك المشتت للحرارة أقل بكثير من الألومنيوم (8 وات / م ك مقابل 220-180 وات / م ك) ، يمكننا أن نستنتج أن المادة البلاستيكية قادرة على المنافسة تمامًا.

لمبة مع غرفة التبريد بالحرارة

حساب مساحة الرادياتير

في البداية ، تحتاج إلى معرفة مقدار الطلاء التمهيدي الذي تحتاجه لطلاء البطارية. يمكن إيجاد ذلك عن طريق حساب مساحة المبرد الحراري. بعد ذلك ، انظر إلى التوصيات الموضحة على علبة الطلاء. تشير دائمًا إلى مقدار الطلاء الذي يمكن أن يذهب لكل 1 متر مربع. م من المستحيل قياس مساحة البطارية بشكل مستقل. لا يلزم القيام بذلك ، لأن الشركات المصنعة تشير إلى مساحة سطح التدفئة للقسم. نظرًا لأن كل سنتيمتر مربع من المقطع يتم تسخينه ، فهذه المنطقة ومساحة سطح المقطع بالكامل.

تبلغ مساحة حافة بطارية MS-140-500 0.244 قدم مربع. م تعديل هذا النموذج بمسافة مركزية 300 مم يحتوي على أقسام بمساحة 0.208 متر مربع. م.

لتحديد مساحة السطح الإجمالية لبطارية من الحديد الزهر ، يجب عليك:

تعرف على اسم طراز البطارية المثبتة ويفضل الشركة المصنعة (هذا لأن الأقسام التي تنتجها الشركات المصنعة لنفس الطرز لها أعماق وعرض مختلفة).
ضبط منطقة التسخين 1 زعنفة.
اضرب عدد الأقسام في المنطقة. إذا كان المبرد MS-140-500 يحتوي على 10 زعانف ، فستكون مساحة السطح 2.44 مترًا مربعًا. م.

بعد إجراء الحساب ، حدد مقدار التكوين والتمهيدي وشرائها والطلاء. يجب أن يؤخذ الطلاء بهامش ، لأن كل شخص يطبق طبقة بسماكة مختلفة.

طرق حساب المشعات

لذا ، فإن الأمر يستحق البدء بحساب البطاريات. قد يعتمد الحد الأدنى للعدد المطلوب على عدة معلمات في وقت واحد:

مخطط تركيب مشعات التدفئة.

مساحة المبنى
ارتفاع السقف؛
مواد الجدار ، وجود الثقوب ، عدد النوافذ ، أي من فقدان حرارة المنزل.

يمكن اعتبار الحساب الأبسط ، الذي لا يأخذ في الاعتبار العديد من العوامل المذكورة أعلاه ، هو الحساب الذي يتم إجراؤه وفقًا للصيغة التالية:

K هو العدد المطلوب من أقسام البطارية ؛
P هي المساحة الإجمالية للمباني الساخنة التي يتم الاختيار من أجلها ؛
M1 هي قوة قسم واحد.

في الصيغة ، يتم ضرب الفرق في 100. هذا الرقم لم يؤخذ بالصدفة. أظهرت الممارسة طويلة المدى أن الحد الأدنى من الطاقة المطلوبة لوحدة مساحة واحدة (1 متر مربع) من غرفة مُدفأة من أجل الحفاظ على ظروف درجة الحرارة العادية فيها يبلغ حوالي 100 واط.

تجدر الإشارة إلى أنه بالنسبة للمباني غير السكنية ، ولكنها بحاجة إلى تدفئة ، يمكن أن يصل هذا الرقم إلى 50 واط.

لإجراء الاختيار وفقًا للصيغة ، هناك ثابت واحد مفقود - قوة التسخين لقسم واحد. بالطبع ، يمكن أيضًا حسابها ، لكنها معقدة للغاية وتستغرق وقتًا طويلاً.

نظرًا لأن جميع بطاريات تسخين الحديد الزهر لها نفس الحجم تقريبًا ، فقد تم أخذ متوسط قيمة طاقة تبلغ حوالي 150 واط على مدار سنوات عديدة من الممارسة.

الآن ، بعد الحصول على جميع البيانات ، يمكنك تحديد العدد المطلوب من أقسام المبرد.

ومع ذلك ، فهذه ليست سوى أبسط صيغة. نظرًا لأن كل غرفة على حدة لها مؤشرات فقدان الحرارة الخاصة بها ، فعادة ما يتم إضافة معاملات إضافية إلى الصيغة. على سبيل المثال ، إذا كانت الغرفة بها جداران خارجيان ، أي أنها زاوية ، فسيتم إدخال عامل 1.2.

ثم تأخذ الصيغة الشكل:

اترك مساحة للغرفة 9 أمتار مربعة وأن تكون في وسط المنزل ولكن بجدارين خارجيين. من الضروري اختيار عناصر التسخين لهذه الغرفة.

إذن ، K \ u003d (9/150) * 100 * 1.2 = 7.2 ، أي 8 أقسام.

تجدر الإشارة إلى أن هذا الحساب صالح فقط للأسقف التي لا يزيد ارتفاعها عن 2.7 متر. يجب أن يقال أيضًا أنه من الأصح الحساب بناءً على حجم الغرفة.

يعتمد نفس المبدأ تقريبًا على الحساب التقريبي الثاني. لطالما تم حساب أن قسمًا واحدًا من البطارية قادر على تسخين ما يقرب من 1.8 متر مربع. م من مساحة الأرضية. علاوة على ذلك ، فإن هذا الرقم ينطبق فقط على الأسقف التي لا يتجاوز ارتفاعها 2.7 متر.

المصنّعين

الشركات الرائدة في إنتاج مصابيح LED عالية الطاقة ، مثل LED 10 W ، منتشرة في ثلاثة أجزاء من العالم. من بينها شركة Cree الأمريكية (التي ذكرناها بالفعل وعرضنا عينة من منتجاتها) ، Nichia (رائدة في مجال تقنية LED) ، وكذلك Osram الألمانية (معروفة أكثر للمشتري المحلي).

تعتبر منتجات LED ذات العلامات التجارية أغلى من نظيراتها التي لا تحمل اسمًا ، ولكن لا أحد يضمن الجودة في الحالة الثانية.

ضع في اعتبارك الميزات التي ستواجهها عند اتخاذ قرار بشراء مصابيح LED صينية رخيصة بقدرة 10 وات. أولاً ، إذا قارنت بعناية ، فستجد أن 9 بلورات مصفوفة أصغر من تلك الموجودة في الوحدات عالية الجودة. هذا ، بالطبع ، سيؤثر على ناتج الضوء أثناء عملهم. ثانيًا ، التفاوت الشديد لتوهج كل بلورة. ومع ذلك ، يمكن ملاحظة هذا فقط عند انخفاض التيار ، ولكن ، مع ذلك ، تؤثر هذه الميزة على معدل تدهور وحدة LED بأكملها.

10 واط مزيف من الصين

في الصورة ، يمكنك رؤية التوهج غير المتكافئ للبلورات الفردية للوحدة ، وكيف تتضاءل مع زيادة التيار

ثالثًا ، في مصابيح LED منخفضة الجودة ، تكون الموصلات التي تربط البلورات رفيعة جدًا ، ويمكن أن تنكسر بسبب الحركة غير المبالية ، مما يعيق عمل ثلاث بلورات متتالية واحدة على الأقل.

تلخيصًا لما سبق ، أود أن أسلط الضوء على أطروحات المقال المهمة للحفظ. تستخدم 10 W LEDs كمصادر انبعاث للضوء على نطاق واسع في الممارسة العملية لتصنيع مصابيح السيارة والمصابيح الكاشفة وأجهزة الإضاءة الأخرى.

يعد تبريد الرادياتير أمرًا بالغ الأهمية للحصول على أداء مناسب لمصابيح LED. يتم توفير الطاقة من مصدر بجهد 12 فولت من خلال محرك (مثبت الجهد)

تضمن العلامة التجارية المشهورة التشغيل دون انقطاع خلال الفترة المعلنة بأكملها ، وقد تنشأ مشاكل مع نظرائهم الصينيين غير المكلفين.

تصميم LED ، خيارات

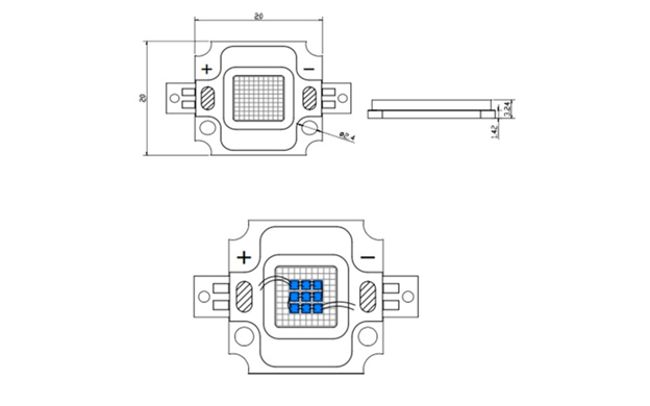

COB 10 W LED عبارة عن وحدة مدمجة مع رقاقة على اللوحة. يتمثل الاختلاف الأساسي عن SMD في أنه يتم وضع العديد من البلورات معًا على لوح ومغطاة بطبقة مشتركة من الفوسفور. هذا يقلل بشكل كبير من تكلفة المصفوفة. يتكون من 9 بلورات: ثلاث سلاسل متوازية مع ثلاث بلورات متصلة في سلسلة في كل منها. خارجيًا ، قد يختلف LED 10 W في شكل الركيزة الموصلة. على سبيل المثال ، يبدو Cree LED مثل الذي يظهر في الشكل. ركائزها على شكل نجمة ومصنوعة من الألومنيوم.

جسم الوحدة مصنوع من البلاستيك المقاوم للحرارة ، والعدسة مصنوعة من راتنجات الايبوكسي. يبدو أن LED 10 W الكلاسيكي يظهر في الرسم التخطيطي ، ولكن من الناحية العملية ، تختلف الأبعاد الكلية اعتمادًا على الشركة المصنعة.

لا تنس أن LED عنصر قطبي ، لذا انتبه إلى العلامات أثناء التثبيت. الشرط الأساسي للتشغيل المناسب لـ 10 W LED هو وجود المشتت الحراري

يمكنك تنظيمه باستخدام مشعاع من الألومنيوم أو النحاس. قم بتشحيم ركيزة LED بمعجون موصل حراريًا أو مادة لاصقة تذوب بالحرارة من أجل تبديد حرارة أفضل. في بعض الأحيان يتم تركيب مبرد إضافي ، والذي يوفر دوران الهواء لتبريد زعانف المبرد.

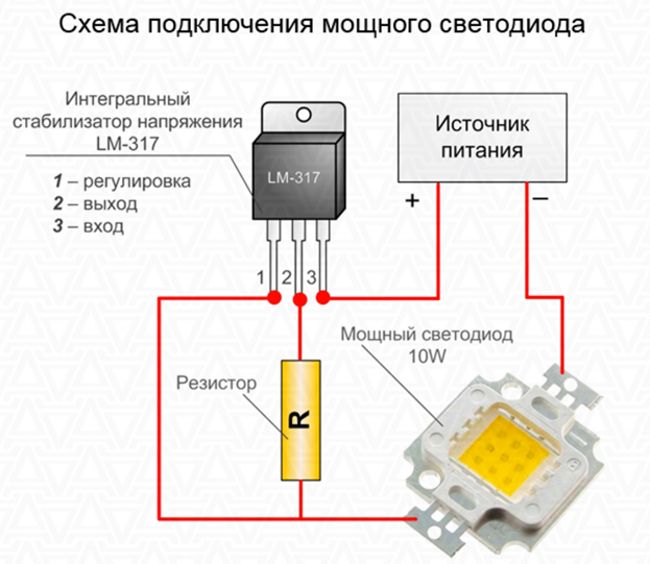

في الفيديو ، يمكنك مشاهدة اختبار 10W LED وتوصيات لتوصيل هذا العنصر. إليك ما يجب أن يبدو عليه مخطط توصيل 10W LED.

يمكن أن يكون مصدر الطاقة عبارة عن بطارية سيارة أو مصدر طاقة للكمبيوتر أو مصدر 12 فولت تم شراؤه خصيصًا. من أجل تجنب ارتفاع درجة الحرارة (على الرغم من المبدد الحراري) وحماية LED ، من الضروري توصيله ليس مباشرة بالمصدر ، ولكن من خلال أي منظم جهد. يوضح الرسم التخطيطي منظم الجهد المدمج LM-317 ، ولكن يمكنك استخدام منظم آخر به معلمات مناسبة. بمساعدة لفة تقليدية ومقاوم ، ستوفر لنفسك 12 فولت مضمون عند الخرج ولن يتجاوز التيار 1 أمبير ، وهو مفتاح متانة جهازك.

يسمى الجمع بين المقاوم والمثبت بمحرك LED.

لماذا تحتاج الثنائيات للتبريد

على الرغم من ناتج الضوء العالي ، تصدر مصابيح LED الضوء لحوالي ثلث الطاقة المستهلكة ، ويتم إطلاق الباقي في حرارة. إذا ارتفعت درجة حرارة الصمام الثنائي ، فإن هيكل بلورته يكون مضطربًا ، ويبدأ في التدهور ، ويقل تدفق الضوء ، وتزداد درجة التسخين مثل الانهيار الجليدي.

أسباب ارتفاع درجة حرارة الصمام:

تيار أكثر من اللازم
ضعف استقرار جهد الإمداد ؛
تبريد سيء.

يتم حل السببين الأولين باستخدام مصدر طاقة عالي الجودة لمصابيح LED. غالبًا ما يشار إلى هذه المصادر باسم محرك LED. ميزتها ليست في استقرار الجهد ، ولكن في استقرار التيار الناتج.

الحقيقة هي أنه عند ارتفاع درجة الحرارة ، تقل مقاومة LED ويزداد التيار المتدفق من خلاله. إذا كنت تستخدم مثبت الجهد كمصدر للطاقة ، فستتحول العملية إلى انهيار جليدي: مزيد من التسخين - مزيد من التيار ، والمزيد من التيار - هذا هو مزيد من التسخين ، وما إلى ذلك في دائرة.

من خلال تثبيت التيار ، فإنك تقوم بتثبيت درجة حرارة البلورة جزئيًا. السبب الثالث هو ضعف التبريد لمصابيح LED. دعونا نفكر في هذا السؤال بمزيد من التفصيل.
