كابل لقضبان مناشف ساخنة

طرق الاتصال المناسب

اعتمادًا على أنواع التركيبات ، يمكن تمييز طرق وطرق التثبيت التالية:

1. اتصال مترابطة. غالبًا ما يوجد هذا النوع عند توصيل الأنابيب والهياكل المعدنية الأخرى. ميزة خاصة في هذه الحالة هي أن عملية القطع نفسها غير معقدة تمامًا. لذلك ، سيتمكن كل مطور من إجراء اتصال متسلسل من تلقاء نفسه ، دون مساعدة أي شخص. بالنسبة للعيوب ، في حالة الاتصال المترابط ، هذا هو ضيق ضيق. وتجدر الإشارة أيضًا إلى أنه عند تعرض الخيط لدرجات حرارة عالية بدرجة كافية ، يمكن أن يتطور التآكل ، وهذا بدوره يؤثر على المشكلات أثناء تفكيك الهيكل.
2. جندى شعري. يتم استخدامه حصريًا عند تركيب الأنابيب المعدنية. في هذه الحالة ، يتم سحب سلك بين التركيب والأنبوب. عند تسخينه ، يتم تصويبه ، مما يسمح لك بملء الفجوة تمامًا بين عناصر التوصيل. يعتبر اللحام الشعري أحد أكثر طرق التثبيت موثوقية ودائمة. ومع ذلك ، فإن هذه الطريقة معقدة للغاية للقيام بذلك بنفسك في المنزل.
3. طريقة الضغط. للتثبيت ، يتم استخدام حلقة ضغط ، يتم تثبيتها على الأنبوب بملاءمة. ميزة هذه الطريقة هي أنه يمكن استخدامها على الأنابيب المصنوعة من أي مادة على الإطلاق. كما أنها مريحة للغاية من حيث إمكانية الوصول إلى الأنابيب (رائعة حتى في الحالات التي يكون فيها الوصول إلى الأنابيب محدودًا). لكن هذه الطريقة لها أيضًا عيبًا واحدًا مهمًا - إنها موثوقية ضعيفة جدًا.
4. تختلف طريقة الضغط عن طريقة الضغط في أن تركيبات الضغط الخاصة مطلوبة لتنفيذه. في هذه الحالة ، هناك عيب كبير هو العامل الذي يجب عليك فيه استخدام معدات إضافية. ومع ذلك ، فيما يتعلق بالموثوقية ، فإن طريقة الضغط أعلى بكثير من طريقة الضغط. تتميز طريقة الضغط أيضًا بمزايا ممتازة ، حيث يمكن استخدامها عند توصيل الأنابيب البلاستيكية ، في حين أن اللحام غير مقبول تمامًا.
5. تركيبات ذاتية القفل. عناصر التوصيل هذه لها حلقات خاصة على السطح الداخلي. عندما تكون الأنابيب متصلة ببعضها البعض ، بسبب العدد الكبير للأسنان الموجودة على الحلقة ، يحدث التثبيت. هذا الحامل جيد وآمن. وتجدر الإشارة أيضًا إلى أن التصميم يتم تجميعه وتفكيكه بسهولة تامة.

الآن ، بمعرفة طرق الاتصال الأساسية ، يمكنك اختيار الطريقة التي تناسبك حصريًا. إذا كنت ستقوم بتثبيت سكة مناشف ساخنة بنفسك ، فلا يجب عليك اختيار طريقة توصيل لا تفهمها أو لا تعرف كيفية القيام بها. من الأفضل أن تعطي الأفضلية لطريقة أبسط ، لكن قم بذلك بشكل جيد وفعال.

طرق لتوصيل سكك منشفة ساخنة

اعتمادًا على تصميم سكة المنشفة المسخنة بالماء ، يمكن أن تكون طرق توصيلها بالنظام كما يلي:

• السفلية - توجد أنابيب المدخل والمخرج في الجزء السفلي من المدفأة وفي نفس المستوى معها ؛
• جانبي - توجد الأنابيب الفرعية على جانب جانب واحد من المجفف ويتم تدويرها بمقدار 90 درجة بالنسبة إلى مستواها ؛
• مركزي - يتم الاتصال بالأنابيب الفرعية الموجودة في منتصف الجزء السفلي من الجهاز ؛
• قطري - توجد "موصلات" للاتصال بالنظام في نقاط متقابلة قطريًا لقضبان المناشف الساخنة ؛ وجدت في نماذج "سلم".

خيار توصيل المجفف الجانبي

DHW أو التدفئة

نظرًا لأن قضبان المناشف التقليدية تستخدم الماء الساخن كحامل للحرارة ، فإن الطريقة الأكثر وضوحًا لتوصيلها هي الارتباط بنظام تزويد الماء الساخن الحالي.لكن ، لسوء الحظ ، هذه الطريقة بعيدة كل البعد عن أن تكون متاحة دائمًا ، وفي كثير من الأحيان عليك القيام بذلك بشكل مختلف: الاتصال بنظام تدفئة مركزي. لسوء الحظ ، لأنه نتيجة لهذا الاتصال ، يصبح جدول عمل سكة المنشفة الساخنة مرتبطًا بشكل صارم بموسم التدفئة - وفي الموسم الدافئ ، يتحول المجفف من المدفأة إلى رف مناشف بسيط ...

في مثل هذه الغلايات ، يتم استخدام دائرة واحدة لتسخين مياه الصنبور ، والثانية مصممة خصيصًا لسكة مناشف ساخنة.

رافعات

للتحكم في تشغيل سكة المنشفة المسخنة ، يتم تثبيت صمامين للإغلاق مع مقطع عرضي يتوافق مع الأنابيب الرئيسية أمامها. لا يهم تصميم وترتيب هذه الصمامات كثيرًا - فكل من الكرة ذات الوضعين (المفتوحة / المغلقة) والمنتجات متعددة الأدوار مناسبة بشكل متساوٍ. صحيح ، إذا تم تشكيل قفل هوائي عن طريق الخطأ في مجفف المناشف ، مما أدى إلى انخفاض حاد في كفاءة السخان ، فلن يعمل على إزالته من خلال هذه الصنابير. في البداية ، يمكن أن ينزف الهواء من خلال الصواميل ، ولكن إذا كانت ملتوية في كثير من الأحيان ، فسوف تصبح الأختام غير صالحة للاستعمال بسرعة.

عادة ما يكون للصمامات وصلة ملولبة - لذلك ، إذا لم تكن هناك خيوط على الأنابيب الرئيسية ، فيجب قصها أو لحامها بالتركيب المناسب.

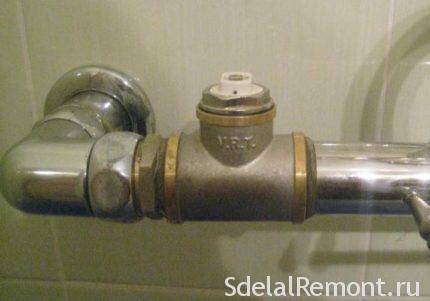

نضبط رافعة Mayevsky بهذه الطريقة إذا كان النظام يتم بثه في كثير من الأحيان

التركيبات وأنواعها

عند تثبيت مجفف المناشف ، يجب إيلاء اهتمام خاص ليس فقط لاختيار مادة الهيكل نفسه ، ولكن أيضًا لطرق تثبيته. بعد كل شيء ، لا يعتمد عليهم الجمال فحسب ، بل يعتمد أيضًا على الوظيفة والتطبيق العملي لنظام التجفيف بأكمله.

علاوة على ذلك ، إذا تمكنت من اختيار التركيبات المناسبة للمجفف ، يمكن أن يخدمك التصميم لفترة أطول.

أولئك الذين يقومون بتجميع تصميم مجففات المناشف لأول مرة قد لا يعرفون ما هي التركيبات. لذا،

الخيار الأفضل هو عندما يكون الهيكل بأكمله (الأنابيب والتجهيزات) مصنوعًا من نفس المواد. يمكنك العثور في المتاجر على هذه الأنواع من التركيبات:

تمديد قابل للفصل. سيساعدك هذا المنظر على ضبط المسافة من سكة المنشفة المُدفأة إلى الحائط الذي سيتم توصيله به. يتم استخدامها كنوع من الدعم ، والذي يتطلب توصيل ما لا يقل عن اثنين من السحابات. يتم توصيل تركيبات التمديد بشكل حصري أمام منحنيات الأنابيب. هذا النوع من الموصلات له عيب بسيط - الخيط طويل جدًا. ومع ذلك ، فإن التعامل مع هذه المشكلة سهل للغاية. يمكن بسهولة قطع الخيط الزائد أو شحذه ببساطة.

لف البوليمر. يسمح لك هذا النوع من التركيب بإنقاذ نفسك من المسرحية التي تظهر على فواصل الضبط. إذا تمكنت من لف الملف بشكل صحيح ، فسيكون قادرًا على اتخاذ الشكل المطلوب منه. يجب أيضًا مراعاة حقيقة أن هذا الجزء لن يتم ضغطه بمرور الوقت.
الرافعة زاوية (زاوية). إنه مصمم للتوصيل المباشر لسكة المناشف المسخنة بأنبوب التسخين المركزي. اعتمادًا على حجم الأنابيب الخاصة بك ، يمكنك اختيار الخيارات القياسية للزوايا ، أو يمكنك اختيار خيارات أكثر ملاءمة. ستساعدك تركيبات الزاوية على تغيير اتجاه الأنابيب.
قمزة. سوف يندفع هذا الموصل البسيط للإنقاذ إذا كنت بحاجة إلى إنشاء عدة فروع من النظام المركزي في اتجاهات مختلفة. يمكن لهذا التركيب أيضًا أن يربط مباشرة بين قضيب المنشفة والرافعة. هذا أيضا يأخذ في الاعتبار التجاوز. يسمح لك Bypass بإيقاف تشغيل سكة المنشفة المسخنة باعتبارها غير ضرورية وفي نفس الوقت دون خلق عوائق أمام شبكات التدفئة الأخرى.
عبر التركيبات. بمساعدتهم ، يمكنك تفريع النظام في اتجاهين مختلفين فقط.
تركيب أمريكي.الأمريكي هو نوع من الرافعات التي يمكنك من خلالها تفكيك الهيكل في أي وقت. الراحة التي يوفرها هذا التركيب هي ببساطة غير قابلة للقياس ، لأنك لست مضطرًا إلى إيقاف تشغيل النظام تمامًا. يكفي فقط إيقاف تشغيل هذا الصمام وفك الجوز وإزالة الهيكل. في هذه الحالة ، هناك عدة أنواع رئيسية من التوصيلات: أ. تركيب الجوز. ب. الجوز (مع تركيب وسيط) ؛ ج. التركيب المناسب (مع صمولة إضافية أو أداة توصيل) ؛

اقتران اقتران. يؤدي تقريبا نفس وظائف الأمريكي. تساعد أداة التوصيل على فك وتجميع جميع الوصلات بسرعة. يتميز هذا الجزء بميزة واحدة - له أقطار مختلفة من جوانب مختلفة ، والتي بدورها تساعد في توصيل الأنابيب بأحجام مختلفة. يمكن أن تحتوي وصلة ربط المقطورة على خيوط داخلية وخارجية.
عاكسات. هذا التركيب لا يسمح للرطوبة بالتغلغل في الحامل.
المقابس والأغطية والمقابس. إنهم يغلقون الأنابيب تمامًا
عند شراء تجهيزات الكروم لسكة مناشف ساخنة ، عليك الانتباه إلى جودة الخيط

إذا كانت الخيوط موحدة ، فإن جودة التركيبات تكون عالية.
من المهم أيضًا معرفة أنه من السهل جدًا تآكل الوصلات المعدنية غير المصنوعة من الكروم. الخيار الصحيح هو شراء تركيبات مع سكة ​​مناشف ساخنة

لذلك يمكنك أن تنقذ نفسك من البحث عن العناصر المناسبة أو استبدال الأجزاء التي تحتوي عليها بالفعل ، ولكن الأجزاء غير المناسبة.

التصميم والأنواع الرئيسية

سكة المنشفة الكلاسيكية المُسخنة بالماء مصنوعة من أنبوب معدني يتدفق بداخله ناقل الحرارة. الماء الساخن غير مطلوب لتشغيل مجفف المناشف الكهربائي ، يمكن أن يعمل على مدار السنة. يتكون تصميم هذه الوحدة من عدة عناصر:

• كابل كهربائي لتوصيل الجهاز بالشبكة.
• اعوج حيث توضع الأشياء.
• ترموستات للحفاظ على درجة الحرارة المطلوبة.
• التثبيت على الحائط المثبت به الجهاز.

من المعتاد التمييز بين أنواع الوحدات "الجافة" و "الرطبة" ، ولكل منها مزاياها وعيوبها. في الأجهزة من النوع الثاني ، يتم تسخين المبرد بمساعدة عناصر التسخين عبر الأنابيب. تتمثل إحدى المزايا الرئيسية لسكة المناشف المسخنة بالزيت في القدرة على الاحتفاظ بالحرارة لفترة طويلة بعد فصلها عن التيار الكهربائي. أقصى درجة حرارة للتدفئة لهذا الجهاز هي 70 درجة.

ومع ذلك ، فإن الهياكل "الرطبة" ، على عكس الهياكل "الجافة" ، تستهلك المزيد من الكهرباء. بالإضافة إلى ذلك ، فإن مدة خدمتهم أقصر ، لأن عناصر التسخين في السائل تبلى بشكل أسرع. في المتوسط ​​، تعمل سكة المنشفة "الجافة" المسخنة لمدة 3-5 سنوات. ومع ذلك ، يجب أن نتذكر أن الكثير هنا يعتمد على جودة المواد المستخدمة في تصنيع الجهاز.

ميزات الاتصال في المنازل مع التدفئة المركزية وإمدادات المياه

من الناحية التكنولوجية ، يعد "قطع" سكة منشفة ساخنة في نظام تدفئة إجراءً يتطلب إيقاف عملية التسخين وإزالة المبرد من النظام. لذلك ، في المباني السكنية ، من الأفضل القيام بذلك في الصيف ، خلال موسم التدفئة "الميت". في منتصف فصل الشتاء ، من الصعب جدًا إقناع المرافق العامة بإيقاف التدفئة مؤقتًا ، لكن رد فعل الجيران ، في حالة النتائج الإيجابية للإقناع الذي يبقى بدون حرارة لعدة ساعات ، ليس من الصعب على الإطلاق التنبؤ به. ..

ومع ذلك ، عند القيام بالعمل في الصيف ، فليس كل شيء بهذه البساطة: يجب أن يكون نظام التدفئة فارغًا ، بدون مبرد. في حالة التدفئة المركزية لمبنى سكني دون مساعدة المرافق العامة ، من الصعب للغاية التأكد من تصريف المياه من الأنابيب بالكامل ؛ بالإضافة إلى ذلك ، يجب حظر "تغذية" النظام - وهذا ، مرة أخرى ، يخضع لسلطة الإسكان والخدمات المجتمعية.

نزيل القديم

يبدأ العمل بعد "الجفاف" الكامل للنظام المتصل به.عادة ما يتم تفكيك سكة المنشفة القديمة المسخنة بواسطة "مطحنة" - حتى مع التوصيلات الملولبة ، غالبًا ما "تلتصق" الصواميل والوصلات بالأنابيب بإحكام ولا يمكن فكها. إذا لم يحدث ذلك ، يتم فك المجفف القديم ببساطة وإزالته من الأقواس.

الحاجة إلى الالتفافية

الممر الجانبي هو قطعة من الأنابيب التي تعمل كوصلة بين "الإمداد" و "الإرجاع" ، والتي يتم توصيل سكة منشفة مُسخنة بها ، قبل الصنابير التي تتحكم في تشغيل الجهاز. والغرض منه هو ضمان قابلية تشغيل النظام عند إزالة أحد العناصر (في هذه الحالة ، المجفف) من تركيبته: إذا كان هناك تجاوز في النظام ، فلن يتوقف دوران الماء الساخن فيه. في حالة عدم وجودها ، في هذه الحالة سيكون من الضروري إغلاق الماء تمامًا ...

يمكن لحام الممر الجانبي بأنابيب الخط الرئيسي أو ربطه ببراغي باستخدام محولات ثلاثية

تفاصيل الاتصال

يتم استخدام الوصلة الجانبية للتركيب الخفي للمياه الساخنة أو أنابيب التدفئة. تستغرق عملية الانضمام وقتًا طويلاً نسبيًا - لكن النتيجة تستحق العناء! يتم استخدام الوصلة السفلية في نماذج قضبان المناشف المُسخنة المصممة للتركيب في أنظمة مفتوحة ، وغالبًا ما تستخدم في منازل المساكن القديمة. إذا لزم الأمر ، يمكن تحويله إلى جانب واحد دون صعوبة كبيرة (ولكن ليس العكس!) - يكفي توصيل زوايا 90 درجة بـ "الإدخال" و "الإخراج" للمجفف. لكن مظهر الهيكل النهائي لن يكون جذابًا للغاية ...

عند اختيار نموذج سكة مناشف ساخنة ، يجب أن يؤخذ في الاعتبار أن الأجهزة ذات التوصيل الجانبي أقوى قليلاً (حوالي 10٪) من المنتجات ذات الاتصال السفلي بالنظام.

طريقة جانبية لتوصيل الملف في الحمام

بعض النصائح المفيدة لتوصيل سكك مناشف ساخنة

• إذا كانت أقطار خط الأنابيب وفوهات المجفف غير متطابقة ، يتم التوصيل من خلال مهايئات ، ويجب ألا يقل قسم العمل عن نفس معلمة أنابيب النظام. في حالة عدم الامتثال لهذا الشرط ، هناك احتمال كبير للضغط المفرط في النظام ، مما يؤدي إلى انتهاك أدائه.

يجب أن يتم "ربط" تصميم نظام DHW أو نظام التسخين والأبعاد المحورية (المسافة بين المراكز الهندسية للفوهات) لسكة المنشفة المسخنة ببعضها البعض. خلاف ذلك ، أثناء التثبيت ، سيتعين عليك استخدام محولات وتركيبات مختلفة ، مما لا يحسن مظهر النظام المجمع على الإطلاق.
كلما زاد استخدام المحولات الإضافية عند التجميع ، زادت احتمالية التسرب في المفاصل. لذلك ، لا ينبغي عليك التوفير في إحكام إغلاق الوصلات بمركبات متعرجة أو خاصة.
عند اختيار الصنابير والتجهيزات لتوصيل سكة منشفة ساخنة بالنظام ، يجب مراعاة توافقها الكهروكيميائي. تشكل بعض المعادن التي تلامس بعضها البعض زوجًا كلفانيًا ، مما يؤدي إلى تآكلها المتبادل السريع. على سبيل المثال ، يعتبر النحاس والصلب من الجيران السيئين.
تتميز النماذج المطلية بالكروم لقضبان المناشف المسخنة بأطول عمر خدمة وأعلى تبديد للحرارة. صحيح ، ولديهم سعر مماثل ...

خيارات الاتصال

يمكن أن يكون لقضبان المناشف التي يتم تسخينها بالماء مخططًا مختلفًا للاتصال بالماء الساخن ، لذلك عند شراء مثل هذا الجهاز ، يجب أيضًا مراعاة هذا العامل لتسهيل تثبيته. لذلك ، وفقًا لطريقة التثبيت ، قد تحتوي هذه الملحقات على:

• اتصال القاع.
• أعلى اتصال.
• تزويد الزاوية بالمياه.
• اتصال جانبي (يسار أو يمين)

أنواع الاتصال

الأكثر عملية والأمثل هو الاتصال الجانبي ، حيث يمكن تكييف النماذج بهذا التصميم مع أي موقع تثبيت. سيساعد خيار التثبيت هذا في جعل عقدة الاتصال غير مرئية تقريبًا ، وبالتالي لن يفسد نوع الاتصال التصميم الداخلي.من الضروري توضيح المسافة المركزية بين الأنابيب للتوصيل بإمدادات المياه الساخنة ، إذا لم يكن من المخطط إعادة الأنابيب. عادة ما تكون هذه المعلمة 500 مم ، ولكن هناك استثناءات. يجب أن يؤخذ ذلك في الاعتبار عند الذهاب للتسوق.
