تدفئة مستقلة في مبنى سكني

معايير التدفئة للمباني السكنية يتم تسخينها مركزيًا

هذه القواعد هي الأقدم. تم حسابهم في وقت لم يوفروا فيه الوقود لتسخين المبرد ، وكانت البطاريات ساخنة. لكن المنازل بنيت بشكل رئيسي من مواد "باردة" من حيث خصائص توفير الحرارة ، أي من الألواح الخرسانية.

لقد تغير الزمن ، لكن القواعد ظلت كما هي. وفقًا لـ GOST R 52617-2000 الحالي ، يجب ألا تقل درجة حرارة الهواء في المباني السكنية عن 18 درجة مئوية (للغرف الزاوية - 20 درجة مئوية على الأقل). في الوقت نفسه ، يحق للمؤسسة - مورد الطاقة الحرارية تقليل درجة حرارة الهواء بما لا يزيد عن 3 درجات مئوية في الليل (0-5 ساعات). بشكل منفصل ، يتم تعيين معايير التدفئة للغرف المختلفة في الشقة: على سبيل المثال ، في الحمام يجب أن تكون درجة الحرارة 25 درجة مئوية على الأقل ، وفي الممر - 16 درجة مئوية على الأقل.

لفترة طويلة وفي بعض الأحيان لا يخلو من النجاح ، كافح المجتمع لتغيير إجراءات تحديد معايير التدفئة ، وربطها ليس بدرجة حرارة الهواء في المباني ، ولكن بمتوسط ​​درجة حرارة المبرد. هذا المؤشر أكثر موضوعية بالنسبة للمستهلكين ، على الرغم من أنه غير مربح لمورد الحرارة. احكم بنفسك: غالبًا ما تعتمد درجة الحرارة في المباني السكنية ليس فقط على نظام التشغيل ، ولكن على طبيعة حياة الإنسان وظروف المعيشة.

على سبيل المثال ، الموصلية الحرارية للقرميد أقل بكثير من الموصلية الخرسانية ، لذلك سيتعين على منزل من الطوب عند نفس درجة الحرارة إنفاق طاقة حرارية أقل. في غرف مثل المطبخ ، لا تقل الحرارة المتولدة أثناء الطهي عن الحرارة الناتجة عن المشعات.

يعتمد الكثير أيضًا على ميزات تصميم أجهزة التدفئة نفسها. لنفترض أن أنظمة تسخين الألواح عند نفس درجة حرارة الهواء سيكون لها نقل حرارة أعلى من بطاريات الحديد الزهر. وبالتالي ، فإن معايير التسخين المرتبطة بدرجة حرارة الهواء ليست عادلة تمامًا. تأخذ هذه الطريقة في الاعتبار درجة الحرارة الخارجية التي تقل عن 8 درجات مئوية. إذا تم إصلاح هذه القيمة لمدة ثلاثة أيام متتالية ، فيجب على مؤسسة توليد الحرارة توفير الحرارة للمستهلكين دون قيد أو شرط.

بالنسبة للشريط الأوسط ، فإن القيم المحسوبة لدرجة حرارة سائل التبريد ، اعتمادًا على درجة حرارة الهواء الخارجي ، لها القيم التالية (لتسهيل استخدام هذه القيم ، باستخدام موازين الحرارة المنزلية ، ودرجة الحرارة يتم تقريب المؤشرات):

درجة حرارة الهواء الخارجي ، درجة مئوية

درجة حرارة مياه الشبكة في خط أنابيب الإمداد ، درجة مئوية

باستخدام الجدول أعلاه ، يمكنك بسهولة تحديد درجة حرارة الماء في نظام تسخين اللوحة (أو في أي نظام آخر) ، باستخدام مقياس حرارة تقليدي في اللحظة التي يتم فيها تصريف جزء من المبرد من النظام. بالنسبة للفرع المباشر ، يتم استخدام بيانات العمودين 5 و 6 ، وبالنسبة لخط العودة ، بيانات العمود 7. لاحظ أن الأعمدة الثلاثة الأولى تحدد درجة حرارة مخرج الماء ، أي دون مراعاة الخسائر في خطوط أنابيب النقل الرئيسية.

إذا كانت درجة الحرارة الفعلية للناقل الحراري لا تتوافق مع المعيار ، فهذا هو الأساس للتخفيض النسبي في الدفع مقابل خدمات تدفئة المنطقة المقدمة.

هناك خيار آخر مع تركيب عدادات الحرارة ، لكنه يعمل فقط عندما يتم خدمة جميع الشقق في المنزل بواسطة نظام تدفئة مركزي. بالإضافة إلى ذلك ، تخضع هذه العدادات لفحص إلزامي سنوي.

تصميم مدمج لأنابيب التسخين

في كثير من الأحيان ، لا يتم تثبيت جهاز تدفئة واحد فقط في الغرفة ، بل يتم تثبيت عدة أجهزة. من غير المنطقي إحضار فرع حلقي منفصل ثنائي الأنابيب لكل مشعاع باستخدام أسلاك ذات حزمة تجميع.من الأفضل وضع فرع منفصل لكل غرفة ، والذي سيتجاوز العديد من أجهزة التدفئة في الداخل ، وتنفيذ مخطط مسدود أو عابر.

مخطط الأسلاك المدمجة لنظام التدفئة.

يتم حساب هذا النظام على أنه نظام شعاع. تخضع الفروع التي تزود العديد من المشعات بسائل تبريد لحساب منفصل على أنه طريق مسدود أو عابر. في الأنظمة الحديثة ، تم تجهيز المشعات بصمامات حرارية (ترموستات) ، والتي يتم تعديلها من قبل المستخدمين إلى درجات حرارة مختلفة ، بناءً على المتطلبات الحالية للراحة في الغرفة. يصعب الحفاظ على استقرار نظام درجة الحرارة في الغرفة.

اتضح أنه من الممكن التخلص من عدم الاستقرار مع تقليل تكلفة توصيل المشعات في نفس الوقت عن طريق توصيلها وفقًا لما يسمى. "من خلال الدائرة".

مخطط "تمريري" لربط المشعات.

يتم وضع الصمام الحراري فقط على المبرد الأول في الدائرة ، مما ينظم تدفق سائل التبريد لجميع السخانات المتصلة في سلسلة. يُنظر إليهم على أنهم مشعاع واحد. ستنشأ صعوبات في الموازنة مع الأجهزة متعددة الأقسام (10 أقسام أو أكثر لكل منها).

نظام تدفئة مشع

• نظام التسخين المشع - الحل الأمثل
• التسخين الإشعاعي: مخطط بسيط للعمل
• التثبيت مثل الأكروبات
• لا يخلو من مضخة الدورة الدموية

تتطلب أنظمة التدفئة معضلة ، خاصة عندما يتعلق الأمر بكل من التفضيلات الشخصية للمالكين وتفرد المبنى الذي يحتاج إلى التدفئة. أولئك الذين يعيشون في المباني السكنية معتادون على النمط: فكلما ارتفعت الأرضية ، ستكون الحرارة أقل ، مما يعني أن درجة الراحة ستنخفض ، وستتدهور صحة العائلات التي تعيش هناك. والسبب هو الجمع التسلسلي للمبادلات الحرارية مع الناهض المار والمتصل. يسمح لك استهلاك الأنابيب المشتراة بالتوفير عليها ، لكن من المستحيل تحقيق درجة حرارة موحدة في أي شقة. تختلف درجة الحرارة أيضًا في الغرف التي تتكون منها مساحة المعيشة.

يوصى بدمج أسلاك خطوط الأنابيب من مادة البولي بروبيلين والنحاس باللحام.

يوضح الوقت أن نظام التسخين المشع هو الأنسب للتحكم في درجة الحرارة بشكل متوازن. لتعيينه ، يتم استخدام مرادف للمجمع. لقد أثبت نظام التدفئة الحديث هذا وجوده من خلال معايير الأداء والميزات الآمنة للركاب.

أنواع مختلفة من شعاع الأسلاك

الطريقة 1. مع دوران المياه القسري

في السابق ، لم يكن مخطط تسخين الشعاع المجهز بمضخات تضخ المياه شائعًا للغاية بسبب التكلفة العالية للأجزاء. ولكن في الوقت الحالي ، انخفض سعر المعدات بشكل كبير ، ويختاره عدد متزايد من الأشخاص.

يتمثل الاختلاف الرئيسي عن مخطط الجاذبية في أن السائل (الماء أو مانع التجمد) يتدفق من المرجل إلى البطاريات ويعود ليس بسبب الاختلاف في درجة الحرارة والضغط ، ولكن بمساعدة المضخات.

ينتج عن هذا الفوائد التالية:

• لا توجد قيود على الهندسة وعدد الغرف في بناء المساكن ؛
• يمكن تركيب التدفئة في أي منطقة من المبنى ؛
• لتوصيل المشعات والمجمعات ، يمكنك استخدام الأنابيب من أي طول ، بدون منحدر.

المضخة هي أحد عناصر نظام التسخين المشع للدوران القسري

نصيحة! على الرغم من حقيقة أنه يمكن تركيب مضخة الدوران في أي مكان في النظام ، فمن المستحسن القيام بذلك في مشعب الإرجاع قبل توفير المبرد للغلاية. هناك ، درجة حرارة السائل هي الأدنى ، والتي لها تأثير إيجابي على عمر خدمة الجهاز.

الطريقة 2. مع دوران الماء الطبيعي

في هذه الحالة ، يتحرك المبرد بسبب الجاذبية: يصبح الماء الساخن أقل كثافة وأخف وزناً ، وبالتالي يتم إجباره على الخروج إلى النقطة العليا من النظام ، وبعد ذلك ، عندما يبرد ، يتدفق عبر المجمعات والمشعات ، ثم يعود إلى السخان.

يحتوي نظام تسخين شعاع الجاذبية على الميزات التالية:

1. أثناء التثبيت ، يلزم وجود خزان تمدد مفتوح ، يتم تثبيته في أعلى نقطة. يعوض التمدد الحراري لسائل التبريد ويمنع زيادة الضغط الداخلي في خطوط الأنابيب.
2. لا تتطلب شبكة التدفئة المشعة ذات الدوران الطبيعي تركيب معدات كهربائية باهظة الثمن ، مما يقلل بشكل كبير من التكلفة المقدرة للعمل.
3. التسخين بالدورة الدموية الطبيعية غير متطاير تمامًا. حتى مع انقطاع التيار الكهربائي ، والذي يحدث غالبًا في الأكواخ الصيفية أو في المناطق الريفية ، فلن تترك بدون تدفئة.

نظام التسخين بالجاذبية لا يستخدم المضخات

ميزات تصميم دائرة التدفئة

في السلسلة تدفئة خلف المصعد هناك صمامات مختلفة. لا يمكن الاستهانة بدورهم ، لأنهم يجعلون من الممكن تنظيم التدفئة في المداخل الفردية أو في المنزل بأكمله. في أغلب الأحيان ، يتم ضبط الصمامات يدويًا بواسطة موظفي شركة الإمداد الحراري ، إذا دعت الحاجة إلى ذلك.

في المباني الحديثة ، غالبًا ما تستخدم عناصر إضافية ، مثل المجمعات ومقاييس الحرارة للبطاريات وغيرها من المعدات. في السنوات الأخيرة ، تم تجهيز كل نظام تدفئة تقريبًا في المباني الشاهقة بأتمتة لتقليل التدخل البشري في تشغيل الهيكل (اقرأ: "أتمتة أنظمة التدفئة المعتمدة على الطقس - حول الأتمتة وأجهزة التحكم في الغلايات مع أمثلة"). تتيح جميع التفاصيل الموصوفة تحقيق أداء أفضل وزيادة الكفاءة وتمكين توزيع الطاقة الحرارية بشكل متساوٍ في جميع أنحاء الشقق.

توريد الماء الساخن في أنظمة التدفئة

عادة ما يكون الماء الساخن في المباني متعددة الطوابق مركزيًا ، بينما يتم تسخين المياه في غرف الغلايات. يتم توصيل مصدر الماء الساخن من دوائر التسخين ، سواء من أنبوب واحد أو من أنبوبين. درجة الحرارة في الصنبور بالماء الساخن في الصباح دافئة أو باردة ، حسب عدد الأنابيب الرئيسية. إذا كان هناك مصدر حراري أحادي الأنبوب لمبنى سكني بارتفاع 5 طوابق ، فعند فتح صنبور ساخن ، سيتدفق الماء البارد منه لمدة نصف دقيقة.

يكمن السبب في حقيقة أنه في الليل نادرًا ما يقوم أي من السكان بتشغيل الصنبور بالماء الساخن ، ويبرد المبرد الموجود في الأنابيب. نتيجة لذلك ، هناك زيادة في الإنفاق على المياه المبردة غير الضرورية ، حيث يتم تصريفها مباشرة في المجاري.

على عكس نظام الأنبوب الواحد ، في إصدار ثنائي الأنابيب ، يدور الماء الساخن باستمرار ، لذلك لا تحدث مشكلة الماء الساخن المذكورة أعلاه هناك. صحيح ، في بعض المنازل ، يتم ربط الناهض مع الأنابيب - قضبان المناشف الساخنة ، والتي تكون ساخنة حتى في حرارة الصيف ، من خلال نظام إمداد الماء الساخن.

خلال فترة الصيف ، يتم اختبار النظام بأكمله الذي يوفر التدفئة المركزية في مبنى سكني. تقوم المرافق بإجراء إصلاحات جارية وكبيرة على مصدر التسخين ، مع إيقاف تشغيل أقسام معينة عليه. عشية موسم التدفئة القادم ، تم إعادة اختبار مصدر التدفئة الذي تم إصلاحه (لمزيد من التفاصيل: "قواعد إعداد مبنى سكني لموسم التدفئة").

ملامح التدفئة في مبنى سكني ، تفاصيل الفيديو:

هبوط الضغط

لكي يؤدي نظام التسخين وظائفه بشكل طبيعي ، يجب أن يكون انخفاض الضغط ، وهو الفرق بين قيمته عند الإمداد والعودة ، قيمة معينة وثابتة. من الناحية العددية ، يجب أن يكون في النطاق من 0.1 إلى 0.2 ميجا باسكال.

يشير انحراف المعلمة إلى جانب أصغر إلى فشل في دوران المبرد عبر الأنابيب. تذبذب في اتجاه زيادة المؤشر - حول تهوية نظام التدفئة.

في أي حال ، تحتاج إلى البحث عن سبب التغيير ، وإلا فقد تفشل العناصر الفردية.

في حالة انخفاض الضغط ، تحقق من عدم وجود تسرب: قم بإيقاف تشغيل المضخة ولاحظ التغيرات في الضغط الساكن. إذا استمر في الانخفاض ، فإنهم يبحثون عن مكان الضرر عن طريق إزالة الأقسام المختلفة بالتتابع من المخطط.

في حالة عدم تغيير الرأس الثابت ، يكمن السبب في عطل الجهاز.

يعتمد استقرار انخفاض ضغط العمل في البداية على المصممين ، وعلى الحسابات الهيدروليكية التي أجروها ، ثم على التثبيت الصحيح للخط. تعمل تدفئة مبنى شاهق بشكل طبيعي ، حيث يتم أخذ النقاط التالية في الاعتبار أثناء التثبيت:

• يكون خط الإمداد ، مع استثناءات نادرة ، في الأعلى والعائد في الأسفل.
• تصنع الانسكابات من الأنابيب ذات المقطع العرضي من 50 إلى 80 ملم ، والناهض والبطاريات - من 20 إلى 25 ملم.
• يتم تضمين المنظمين في نظام التسخين في الخط الجانبي للمضخة أو العبور الذي يربط الإمداد والعودة ، مما يضمن عدم ظهور الهواء حتى مع انخفاض الضغط المفاجئ.
• توجد صمامات الإغلاق في مخطط إمداد الحرارة.

لا توجد ظروف تشغيل مثالية لنظام التدفئة. هناك دائمًا خسائر تقلل من مؤشرات الضغط ، ولكن لا يزال يتعين عليها ألا تتجاوز لوائح وقواعد البناء المنظمة للاتحاد الروسي SNiP 41-01-2003.

يمكن أن يكون مفهوم معدل التدفئة مختلفًا تمامًا في حالتين: عندما يتم تسخين الشقة مركزيًا ، وعندما يتم تثبيت التدفئة المستقلة وتشغيلها في المنزل.

تدفئة مركزية في الشقة

ميزات تدفئة شقة في مبنى متعدد الطوابق

بعد قراءة التعليمات الخاصة بمخطط التدفئة لمبنى متعدد الطوابق بعناية ، يمكنك التأكد من مراعاة جميع القواعد والمتطلبات دون إخفاق.

في أي شقة يجب أن يكون هناك تدفئة مناسبة ورفع درجة حرارة الهواء إلى 22 درجة والحفاظ على الرطوبة في الغرفة في حدود 40٪.

يوفر مخطط نظام التدفئة في مبنى سكني تركيبه المناسب ، والذي بفضله يمكن تحقيق درجة الحرارة والرطوبة.

في عملية تصميم مخطط التدفئة هذا ، يجب دعوة متخصصين مؤهلين تأهيلا عاليا والذين سيكونون قادرين على حساب جميع الجوانب اللازمة للعمل نوعيا. يجب عليهم أيضًا التأكد من الحفاظ على ضغط موحد لسائل التبريد في الأنابيب. يجب أن يكون هذا الضغط هو نفسه في كل من الطابق الأول والأخير.

تتجلى السمة الرئيسية لنظام التدفئة الحديث لمبنى متعدد الطوابق في العمل على المياه شديدة السخونة. يأتي سائل التبريد هذا من CHP وله درجة حرارة عالية جدًا - 150 درجة مئوية مع ضغط يصل إلى 10 أجواء. يتكون البخار في الأنابيب نتيجة ارتفاع الضغط فيها بشكل كبير ، مما يساهم أيضًا في نقل المياه الساخنة إلى آخر منازل المبنى الشاهق. أيضًا ، يفترض مخطط التدفئة لمنزل اللوحة درجة حرارة عودة كبيرة تبلغ 70 درجة مئوية. في المواسم الدافئة والباردة ، يمكن أن تختلف درجة حرارة الماء بشكل كبير ، لذا فإن القيم الدقيقة ستعتمد فقط على خصائص البيئة.

كما تعلم ، تصل درجة حرارة سائل التبريد في الأنابيب المثبتة في مبنى متعدد الطوابق إلى 130 درجة مئوية. لكن مثل هذه البطاريات الساخنة في الشقق الحديثة غير موجودة ، وكل ذلك بسبب حقيقة أن هناك خط إمداد يمر من خلاله الماء الساخن ، والخط متصل بخط الإرجاع باستخدام وصلة مرور خاصة تسمى "عقدة المصعد".

يجب أن يوفر نظام التدفئة لمبنى متعدد الطوابق ، المخطط ، وهو الأكثر كفاءة ، على أي حال ، وجود وحدة مصعد.

يحتوي هذا المخطط على العديد من الميزات ، حيث تم تصميم هذه العقدة لأداء وظائف معينة. يجب أن يدخل المبرد ذو درجة الحرارة المرتفعة إلى وحدة المصعد ، والتي تؤدي الوظيفة الرئيسية للتبادل الحراري. يصل الماء إلى درجة حرارة عالية وبمساعدة الضغط العالي يمر عبر المصعد لحقن المبرد من العودة. في موازاة ذلك ، يتم توفير المياه أيضًا من خط الأنابيب لإعادة التدوير ، والذي يحدث في نظام التدفئة.

يعتبر مخطط التدفئة هذا لمبنى مكون من 5 طوابق هو الأكثر كفاءة ، لذلك يتم تثبيته بنشاط في المباني الحديثة متعددة الطوابق.

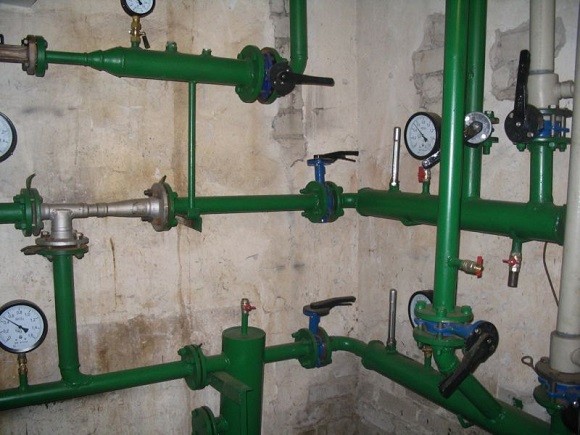

هكذا تبدو التدفئة في مبنى سكني ، حيث ينص مخططها على وجود وحدة مصعد. يمكنك أن ترى فيه العديد من الصمامات التي تلعب دورًا مهمًا في التدفئة وإمداد الحرارة المنتظم.

كقاعدة عامة ، يتم ضبط هذه الصمامات يدويًا دون مشاكل. لكن تعديل الصمامات ، كقاعدة عامة ، لا يتم تنفيذه إلا من قبل متخصصين مؤهلين تأهيلاً عالياً يعملون في الخدمات العامة.

عند تركيب التدفئة في مبنى سكني ، يجب أن ينص المخطط أيضًا على وجود مثل هذه الصمامات في جميع النقاط الممكنة بحيث يمكن في حالة وقوع حادث إيقاف تدفق الماء الساخن أو تقليل الضغط. يتم تسهيل ذلك أيضًا من خلال العديد من المجمعات والمعدات الأخرى التي تعمل في الوضع التلقائي. لذلك ، توفر هذه التقنية أداء تسخين أكبر وكفاءة إمدادها للطوابق الأخيرة.

يوجد في عدد كبير من المباني متعددة الطوابق أنظمة تدفئة من أنبوب واحد ، والتي تتضمن أسلاكًا أقل. تجدر الإشارة إلى أن تصميم المبنى الشاهق نفسه والعديد من الجوانب الأخرى التي قد تؤثر على مخطط التدفئة يتم أخذها في الاعتبار أيضًا.

اعتمادًا على هذه الجوانب ، يمكن توفير المبرد من الأعلى إلى الأسفل ومن الأسفل إلى الأعلى. تحتوي بعض المنازل على رافعات خاصة تعمل كمورد للمياه الساخنة حتى أعلى وأسفل. لذلك ، في العديد من الشقق ، يتم تثبيت بطاريات من الحديد الزهر ، وهي مقاومة للغاية لدرجات الحرارة القصوى.

ميزات نظام التدفئة للمباني السكنية

عند تركيب معدات التدفئة في المباني متعددة الطوابق ، من الضروري الامتثال للمتطلبات التي تحددها الوثائق التنظيمية ، والتي تشمل SNiP و GOST. تنص هذه الوثائق على أن هيكل التدفئة يجب أن يوفر درجة حرارة ثابتة في الشقق في حدود 20-22 درجة ، ويجب أن تتراوح الرطوبة من 30 إلى 45 في المائة.

على الرغم من وجود المعايير ، إلا أن العديد من المنازل ، وخاصة القديمة منها ، لا تلبي هذه المؤشرات. إذا كانت هذه هي الحالة ، فأنت بحاجة أولاً وقبل كل شيء إلى تثبيت العزل الحراري وتغيير أجهزة التدفئة ، وعندها فقط اتصل بشركة الإمداد الحراري. يمكن الاستشهاد بتدفئة منزل من ثلاثة طوابق ، والذي يظهر مخططه في الصورة ، كمثال على مخطط التدفئة الجيد. لتحقيق المعلمات المطلوبة ، يتم استخدام تصميم معقد يتطلب معدات عالية الجودة. عند إنشاء مشروع لنظام التدفئة في مبنى سكني ، يستخدم المتخصصون كل معارفهم لتحقيق توزيع متساوٍ للحرارة في جميع أقسام التدفئة الرئيسية وإنشاء ضغط مماثل على كل طبقة من المبنى. أحد العناصر الأساسية لعمل مثل هذا التصميم هو العمل على مبرد شديد الحرارة ، والذي يوفر مخطط تدفئة لمنزل من ثلاثة طوابق أو ناطحات سحاب أخرى.

كيف تعمل؟ يأتي الماء مباشرة من محطة الطاقة الحرارية ويتم تسخينه إلى 130-150 درجة. بالإضافة إلى ذلك ، يتم زيادة الضغط إلى 6-10 أجواء ، وبالتالي فإن تكوين البخار أمر مستحيل - فالضغط العالي يدفع المياه عبر جميع طوابق المنزل دون خسارة. يمكن أن تصل درجة حرارة السائل في خط أنابيب الإرجاع في هذه الحالة إلى 60-70 درجة.بالطبع ، في أوقات مختلفة من العام ، يمكن أن يتغير نظام درجة الحرارة ، لأنه مرتبط مباشرة بدرجة الحرارة المحيطة.

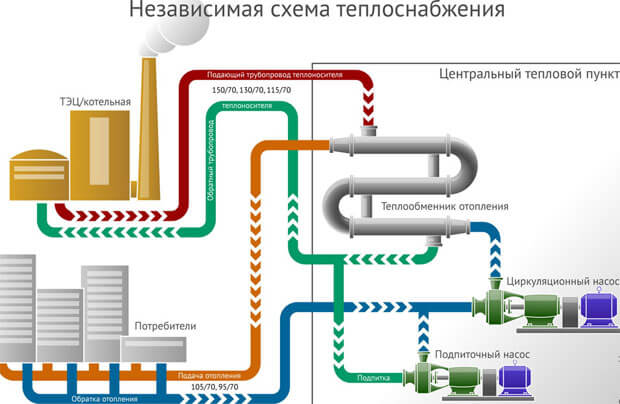

توفير التدفئة للمباني السكنية بنظام تدفئة مركزي

كما هو معروف ، يتم تزويد جزء كبير من مخزون المساكن بالتدفئة مركزيًا. وعلى الرغم من حقيقة أنه في السنوات الأخيرة ظهرت مخططات إمداد حرارية أكثر حداثة ويتم تقديمها ، فإن التدفئة المركزية لا تزال مطلوبة ، إن لم يكن بين المالكين ، ثم بين مطوري المساكن متعددة الشقق. ومع ذلك ، تجدر الإشارة إلى أن سنوات عديدة من الخبرة الأجنبية والمحلية في استخدام خيار التدفئة هذا قد أثبتت فعاليته والحق في الوجود في المستقبل ، بشرط أن تكون جميع العناصر خالية من المتاعب وذات جودة عالية.

السمة المميزة لمثل هذا المخطط هي توليد الحرارة خارج المباني الساخنة ، والتي يتم توصيلها من مصدر الحرارة عبر خطوط الأنابيب. بمعنى آخر ، التدفئة المركزية هي نظام هندسي معقد يتم توزيعه على مساحة كبيرة ، مما يوفر الحرارة لعدد كبير من الكائنات في نفس الوقت.

الضغط في نظام التدفئة لمبنى متعدد الطوابق

العوامل التالية تؤثر على قيمة الضغط الفعلية:

• حالة وسعة المعدات التي تزود المبرد.
• قطر الأنابيب التي يدور سائل التبريد من خلالها في الشقة. يحدث أن الرغبة في زيادة مؤشرات درجة الحرارة ، يقوم الملاك أنفسهم بتغيير قطرهم لأعلى ، مما يقلل من قيمة الضغط الإجمالية.
• موقع شقة معينة. من الناحية المثالية ، لا ينبغي أن يكون هذا مهمًا ، ولكن في الواقع هناك اعتماد على الأرض وعلى المسافة من الناهض.
• درجة تآكل خط الأنابيب وأجهزة التدفئة. في وجود البطاريات والأنابيب القديمة ، لا ينبغي للمرء أن يتوقع أن تظل قراءات الضغط طبيعية. من الأفضل منع حدوث حالات الطوارئ عن طريق استبدال معدات التدفئة القديمة.

كيف يتغير الضغط مع درجة الحرارة

تحقق من ضغط العمل في مبنى شاهق باستخدام مقاييس ضغط التشوه الأنبوبي. إذا وضع المصممون ، عند تصميم النظام ، تحكمًا آليًا في الضغط والتحكم فيه ، فسيتم تثبيت أجهزة استشعار من أنواع مختلفة بشكل إضافي. وفقًا للمتطلبات المنصوص عليها في المستندات التنظيمية ، يتم إجراء الرقابة في المجالات الأكثر أهمية:

• عند إمداد المبرد من المصدر وعند المخرج ؛
• قبل المضخة ، المرشحات ، منظمات الضغط ، مجمعات الطين وبعد هذه العناصر ؛
• عند مخرج خط الأنابيب من غرفة المرجل أو CHP ، وكذلك عند دخوله إلى المنزل.

يرجى ملاحظة: أن الفرق بنسبة 10٪ بين ضغط العمل القياسي في الطابق الأول والتاسع أمر طبيعي

حول نظام التدفئة المركزية ومخططات تنفيذه

لم يكن CSO (نظام التدفئة المركزية لمبنى متعدد الطوابق) فعالًا للغاية على الإطلاق - في الطريق إلى المستهلك ، يتم فقدان ما يصل إلى 30 ٪ من الحرارة ، والتي يدفعها المستهلك. لذلك ، يتخلى العديد من مالكي الشقق عن منظمات المجتمع المدني لصالح نظام مستقل نظرًا لزيادة كفاءته وفعاليته من حيث التكلفة. ولكن كيف تعمل التدفئة المركزية للشقق وهل يمكن تحسينها؟

يعتبر نظام الأنابيب حول المنزل معقدًا جدًا من الناحية التخطيطية ، بالإضافة إلى توفير الأنابيب لمبنى سكني وتوزيع الحرارة في المناطق. في منزل واحد فقط ، يتم تضمين المئات من الصمامات والصنابير والمصارف والتجهيزات والموزعات والفلنجات في المخطط الذي يعمل على المعدات المركزية - وحدة المصعد التي تنظم توزيع الحرارة في جميع أنحاء المنزل.

تختلف مخططات توريد المبرد إلى شقة منفصلة عن وحدة المصعد. لذلك ، يستخدم المخطط مع الانسكاب السفلي مبدأ تزويد المبرد في الاتجاه من الأسفل إلى الأعلى. أولئك الذين يعيشون في منازل Brezhnevka و Khrushchev و Stalinka يعرفون كيف يعمل.

في مبنى متعدد الطوابق مع مثل هذا المخطط لتزويد المبرد ، يتم تثبيت أنابيب الإمداد والعودة حول محيط المنزل ، بدءًا من الطابق السفلي ، وتعمل كقواديس بين أنابيب الحرارة. مثل هذا المخطط عبارة عن دورة مغلقة مع بدايتها ونهايتها في الطابق السفلي من المنزل. أعلى نقطة في هذا الأنابيب هي أعلى شقة (شقق) في المبنى.

وحدة قياس الطاقة الحرارية للمبنى العام

1. كان العيب الرئيسي الذي لم يتخلص منه نظام التدفئة هذا في مبنى سكني هو إطلاق الهواء الإلزامي عند أعلى نقطة في الأسلاك عند بدء تشغيل النظام. للقيام بذلك ، استخدم رافعات Mayevsky أو ​​الصمامات التقليدية. إذا لم يتم إطلاق الهواء ، فسيقفل قفل الهواء بالضرورة النظام عند نقطة تعسفية ، مما يؤدي إلى إغلاق تدفئة المنزل بأكمله.
2. عيب آخر من مخطط الانسكاب السفلي هو أن نصف المنزل يتم تسخينه بواسطة بطاريات أكثر سخونة (من أنبوب إمداد المبرد) ، بينما يتلقى النصف الثاني من السكان مبردًا مبردًا قليلاً (في الغالب من العائد) ، ولا شيء يمكن القيام به حيال ذلك. يُلاحظ اختلاف درجات الحرارة بشكل خاص في الطوابق السفلية من المنزل.

مخطط التسخين مع التسرب السفلي

هام: بالنسبة لأولئك الذين لا يزالون متصلين بنظام التدفئة المركزية ويعيشون في الطابق العلوي ، لا تنقل رافعة Mayevsky إلى العلية حتى لا تكون هناك أسئلة ، بما في ذلك المسائل المالية ، من السكن والخدمات المجتمعية الخاصة بك. علاوة على ذلك ، لا يتم تسخين العلية ، ويمكن للأنابيب ببساطة أن تتجمد وتنكسر.

يستخدم السكب العلوي للمنازل الأطول ، بدءًا من المباني المكونة من تسعة طوابق. لا يدخل أنبوب إمداد المبرد إلى الشقق ، ولكن يتم توصيله إلى الطابق الفني - أعلى واحد ، مباشرة بعد آخر طابق سكني. يوجد في هذا الطابق خزان تمدد وصمام هواء وصمامات ، يتم من خلالها إيقاف تشغيل الرافعات اللازمة في حالة الحاجة - الإصلاح أو وقوع حادث. عند تنظيم مخطط بملء علوي ، يتم توزيع الحرارة بشكل متساوٍ بين الشقق ، ولا يعتمد التوزيع على الطابق والمدخل الذي تقع عليه الشقة. يعتبر نظام التدفئة هذا في مبنى سكني ، والذي يظهر مخططه في الشكل أدناه ، مثاليًا للمباني الشاهقة.

هناك عيب واحد فقط في المخطط: بعد نقله عبر جميع طوابق مبنى سكني ، يصل المبرد إلى آخر فرع من توزيع الحرارة المبرد ، ولا يمكن زيادة نقل الحرارة في الشقة إلا عن طريق زيادة عدد الأقسام في الشقة. مشعات في جميع أنحاء الشقة.

مخطط التسخين مع التسرب السفلي

تنص لائحة توفير خدمات التدفئة المركزية في مبنى سكني على حدود درجة الحرارة في الشقة: خلال موسم التدفئة ، يجب ألا تقل درجة الحرارة في المباني السكنية عن +20 درجة مئوية ، وفي الحمام أو في الحمام المشترك + 25 0 درجة مئوية للمطبخ ، تكون عتبة درجة الحرارة أقل - حتى +18 0 درجة مئوية ، حيث يتم تسخينها دائمًا بشكل إضافي - بواسطة فرن (غاز أو كهربائي) للطهي.

هام: تنطبق جميع متطلبات درجات الحرارة على الشقق الواقعة في وسط المنزل. بالنسبة للشقق الزاوية والجانبية ، يجب أن تكون درجة الحرارة أعلى من 3 إلى 5 درجات مئوية

يجادل الخبراء العاملون في هذا المجال بأن التدفئة المركزية في مبنى سكني قد عفا عليها الزمن ، وأن عصر غرف الغلايات الصغيرة وأنظمة التدفئة المستقلة قادم. ولكن حتى يحدث ذلك ، عليك أن تختار.

المتطلبات العامة لتركيب شعاع الأسلاك

مع الأسلاك ذات العارضة المجمعة ، تكون طريقة وضع الأنابيب في الأرضية في ذراع التسوية شائعة ، ويبلغ سمكها 50-80 مم. يتم وضع الخشب الرقائقي في الأعلى ، مغطى بغطاء أرضي نهائي (باركيه ، مشمع). سمك ذراع التسوية هذا كافٍ تمامًا لـ "التضمين" المجاني للأسلاك المشعة داخل الشقة (داخل المنزل) لنظام التدفئة. من الممكن وضع الأنابيب في الخارج على طول الجدران تحت قواعد زخرفية ، مما يؤدي حتماً إلى زيادة طول خطوط الأنابيب.الخيارات المعروفة لوضع الأنابيب لأسلاك الشعاع في مساحة السقف المعلق (المعلق) ، في الأخاديد.

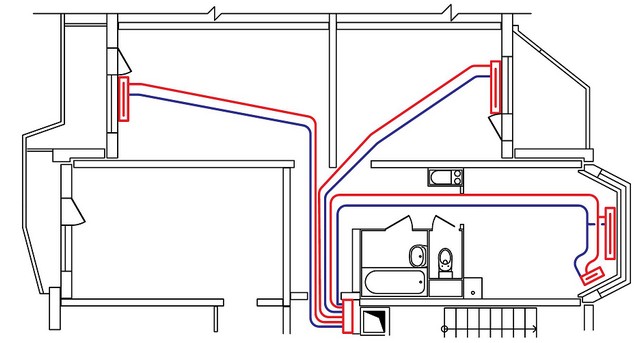

ربط مشعات بمخطط حزمة تجميع.

يتم استخدام الأنابيب المعدنية البلاستيكية أو البولي إيثيلين المتصالب (أنابيب PEX) ، وتوضع في أنبوب مموج أو في العزل الحراري. تتمتع أنابيب PEX بميزة لا شك فيها هنا. وفقًا لـ SNiP ، يمكن فقط "تثبيت" الوصلات التي لا تنفصم في الخرسانة. ترتبط أنابيب PEX بوصلات شد متصلة بوصلات لا تنفصم. تستخدم الأنابيب المعدنية والبلاستيكية تركيبات ضغط مع صواميل نقابية. و "monolichize" عليهم يعني انتهاك SNiP. يجب أن تكون كل وصلة أنابيب قابلة للفصل متاحة للصيانة (الشد).

حتى بدون التركيبات ، فليس كل أنبوب بلاستيكي معدني مناسب بشكل لا لبس فيه للوضع في ذراع تسوية الأرضية. تعاني منتجات المصنّعين من عيب خطير: طبقات من الألومنيوم والبولي إيثيلين تنفصل تحت تأثير التغيير المتكرر لدرجة حرارة المبرد. بعد كل شيء ، المعدن والبلاستيك لهما معاملات مختلفة للتمدد الحجمي. لذلك ، يجب أن تكون المادة اللاصقة التي تربطهم:

• قوي داخليًا (متماسك) ؛
• مادة لاصقة للألمنيوم والبولي إيثيلين ؛
• مرن؛
• المرن؛
• مقاوم للحرارة.

لا تفي جميع التركيبات اللاصقة حتى من الشركات المصنعة الأوروبية المعروفة للأنابيب المعدنية والبلاستيكية بهذه المتطلبات ، والتي تتفكك بمرور الوقت ، الطبقة الداخلية من البولي إيثيلين في مثل هذا الأنبوب "تنهار" ، مما يقلل من المقطع العرضي لها. يتم تعطيل التشغيل العادي للنظام ، ويكاد يكون من المستحيل العثور على موقع الخلل - وعادة ما "يخطئ" بسبب الأعطال في منظمات الحرارة والمضخات والمنتجات الأخرى ذات الأجزاء المتحركة.

في ضوء ما سبق ، نوصي القراء بالاهتمام بالأنابيب المعدنية والبلاستيكية من VALTEC ، والتي تستخدم مادة لاصقة أمريكية من قلق DSM ، مما يضمن قوة الاتصال المعدني / البلاستيكي ، والالتصاق ، والغياب التام للتفاصيل.

التدفئة المشعة مخطط بسيط من الإجراءات

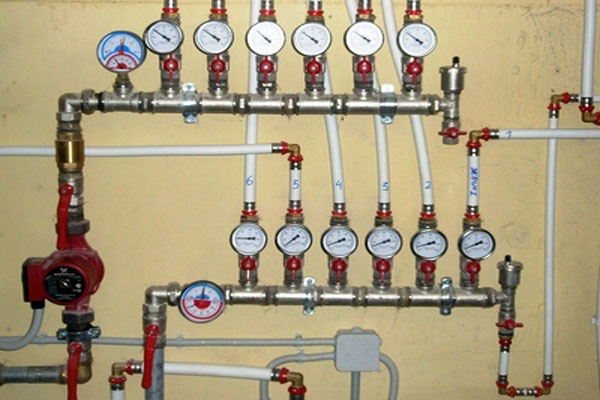

مخطط مجمع التدفئة.

نظام التسخين المشع من هذا الصنف مناسب بشكل خاص للأشخاص الدائمين الذين يفضلون الاستقرار في كل شيء. هم بالتأكيد لا يهملون الضبط الصحيح لمكون درجة الحرارة. لتحقيق هذا الهدف ، يقومون بتركيب زوج من هواة الجمع بأيديهم. ستكون بجوار العدد المطلوب من الأجهزة للتدفئة والتدفئة الأرضية. في هذه الحالة ، ستكون وظائفهم الرئيسية هي جمع الماء وتقسيم المبرد وفقًا لنظام التدفئة الذي تم إنشاؤه. زوج من المجمعات مثبت بإحكام في الخزانة.

يفترض نظام التسخين المشع هذا أسلوبه الفردي في الجمع بين خط الأنابيب والحلقات. يتم دمج كل مبرد مع مشعب توزيع في المنزل. من الأفضل إخفاء خطوط الأنابيب القادمة منه إلى جميع أجهزة التدفئة الثابتة في أرضية موثوقة أو في الجدران ، وإخفائها تحت الألواح.

إنه لمن دواعي السرور أن هذا النظام عالمي إلى حد ما. إذا كنت بحاجة إلى استبدال ليس كل أجهزة التدفئة ، ولكن فقط جزء منها ، فمن السهل القيام بذلك بيديك. ليست هناك حاجة لتعطيل النظام بأكمله لهذا الغرض.

نظام شعاع جامع أوتوماتيكي

يمكن ضبط إمداد المبرد إلى المشعات الموصولة بأسلاك الشعاع تلقائيًا. في هذه الحالة ، يتم تثبيت محرك مؤازر كهروميكانيكي صغير الحجم على الصمامات الحرارية لمشعب الإرجاع (البند 2 في الشكل "كتلة مشعب كاملة") بدلاً من الغطاء البلاستيكي للتحكم اليدوي (الموضع 4 في الشكل "المشعب الكامل block ") ، متصلة بواسطة كبل بمنظم حرارة تناظري أو وحدة تحكم. يتم توصيل المشعات بأنابيب التسخين بدون تركيبات على الإطلاق (يمكن تركيب الصمامات الكروية).

أبعاد مشغل الصمام الحراري.

مثل هذا المخطط له تكلفة رأس مال متزايدة ، مع توفير مستوى متزايد من الراحة.يمكن ضبط درجة حرارة الهواء المطلوبة من قبل المستخدم من لوحة التحكم في منظم الحرارة بالغرفة ، والتي تتم معالجة إشاراتها بواسطة محركات مؤازرة على الصمامات الحرارية لمجمع "العودة". يمكن التحكم في النظام من خلال ما يسمى بالترموستات كرونو-ترموستات ، والذي يوفر للمستخدم الفرصة لضبط برنامج التحكم في درجة الحرارة لمدة أسبوع مع التمايز حسب اليوم من الأسبوع والوقت من اليوم.

استنتاج

يوفر نظام التسخين المزود بأنابيب ذات حزمة تجميع للمستخدم إمكانية الموازنة الهيدروليكية والضبط الفردي لأنماط تشغيل أجهزة التسخين. من الواضح أن بعض الزيادة في طول الأنابيب مع أسلاك الشعاع يتم تعويضها من خلال انخفاض قطرها وسهولة التركيب.
