مخططات توصيل تدفئة أرضية المياه

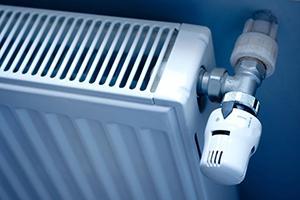

طرق توصيل البطارية

يمكن أن تتعطل البطاريات في مثل هذا التصميم كنظام تدفئة أحادي الأنبوب لمنزل من طابقين (تظهر صورة هذه المعدات بوضوح على الصفحة) باستخدام أي من التقنيات المتاحة حاليًا. مخطط الاتصال هو:

• أدنى. في هذه الحالة ، يتم توصيل أنابيب "الإمداد" و "الإرجاع" بالبطارية من الأسفل.
• قطري. باستخدام هذا المخطط ، يتم توصيل الأنابيب بالرادياتير من أعلى وأسفل من الجانبين المتقابلين.
• عمودي. في هذه الحالة ، يتم توصيل الجذع من أعلى وأسفل من جانب واحد.

من أجل تسخين الهواء في كل من الغرف الأبعد والغرف الأقرب من المرجل بالتساوي ، يتم توصيل المشعات بالأنبوب ، عادةً على الممر الجانبي. وبالتالي ، يتم إنشاء نظير مبسط لنظام ثنائي الأنابيب. مع تجاوز ، من السهل ضبط كمية التدفق عبر الرادياتير.

طرق مد الأنابيب

على طول محيط المنزل ، عادة ما يتم تنفيذ الطرق السريعة في مثل هذا النظام ، في كل من الطابق الأول والطابق الثاني ، تحت الأرض. مثل هذا النظام "الخفي" لا يفسد مظهر المبنى. ومع ذلك ، يجب أن يؤخذ في الاعتبار أنه مع مثل هذه الحشية ، على الأرجح ، سيتعين عليك استخدام الطريقة السفلية لتوصيل المشعات. وبطريقة الربط هذه ، للأسف ، لا تعمل البطاريات بكامل طاقتها. قد يكون الحل هو استخدام تجاوز لتصميم خاص.

في هذه الحالة ، يتم قطع جزء من البلاستيك المعدني بطول يساوي ارتفاع البطارية في أنبوب "الإمداد" أمام المبرد. يتم الاتصال بالطريق السريع من خلاله ، في الجزء العلوي من المقطع. يتم لحام مقطع رأسي قصير في أنبوب "الرجوع". المبرد يربطها في أدنى نقطة في القسم المقابل.

سرعة التدفئة تحت الأرضية

وفقًا لخصائصها ، يمكن تقسيم أنظمة التدفئة إلى نوعين:

• الماء ، حيث يتم تنفيذ وظيفة المبرد بواسطة الماء أو مضاد التجمد أو محاليل الإيثيلين جلايكول ؛
• كهربائي ، حيث تعمل قضبان الكربون أو الكابلات الكهربائية أو غشاء الأشعة تحت الحمراء كمبرد.

كل نظام له مزاياه وعيوبه. يعتمد وقت تسخين هذه الأرضيات على تصميم حاملات الحرارة والعمق الذي توضع فيه.

لتسخين متر مربع من السطح بعمق ذراع التسوية من 5 إلى 6 سم ، يلزم متوسط ​​1.5 - 2 ساعة.

معدل تسخين أرضية الماء

تسخن الأرضية المسخنة بالماء لفترة طويلة. يمكن أن يكون وقت التسخين من 20 إلى 30 ساعة ، وسوف يكون ارتفاع درجة الحرارة ملحوظًا للساقين بعد حوالي 5 ساعات. يتم إنفاق معظم الوقت والطاقة في تدفئة ذراع التسوية ، والتي تصل في المتوسط ​​إلى سمك 5 سم ، وبعد تسخينها فقط يتم إطلاق الحرارة في الغرفة. بعد إيقاف التشغيل ، يمكن الحفاظ على درجة حرارة السطح والغرفة المريحة طوال اليوم. كقاعدة عامة ، يعتمد إجمالي وقت التسخين والتبريد على سمك عناصر الربط. عيب كبير لمثل هذا المبرد هو تعقيد التثبيت.

سرعة التدفئة الأرضية الكهربائية

يتم تسخين الأرضيات الكهربائية بسرعة كبيرة مقارنة بأرضيات المياه. المبردات الكهربائية تسخن على الفور. لا يستغرق الأمر أكثر من 6-8 دقائق. يتم شغل بقية الوقت بالتسخين المنتظم لقدد التسوية حول محيط الغرفة بالكامل. يستغرق وقت الإحماء إلى القيم المحددة في المتوسط ​​من 12 إلى 24 ساعة ، اعتمادًا على مساحة السطح ، بالنسبة للساقين ، سيكون التأثير ملحوظًا بعد بضع ساعات. عند إيقاف تشغيل الطاقة ، ستكون أرضية الكابل قادرة على الحفاظ على النظام الحراري المحدد لفترة طويلة. يتم توصيل منظم الحرارة بالتصميم ، والذي عندما تنخفض الحرارة بمقدار 2-3 درجات ، سينظم تلقائيًا قوة التسخين.

معدل تسخين فيلم الأشعة تحت الحمراء وأرضيات القضبان

تعتبر الأرضيات التي تعمل بالأشعة تحت الحمراء والقضيب والأغشية مبتكرة وأسرع في التسخين.تكمن خصوصيتها في حقيقة أن انتقال الحرارة يحدث بسبب الإشعاع المباشر. بالفعل في الساعات الأولى ، تصبح الزيادة العامة في درجة حرارة الهواء في الغرفة ملحوظة. يحدث انتقال الحرارة إلى الهواء مباشرة دون تسخين مفرط لقدد التسوية والطلاء الرئيسي. بالإضافة إلى ذلك ، فإن هذه الأرضيات لها أصغر سماكة من قدد التسوية. بعد التشغيل الأول ، يستغرق الأمر 10 دقائق حتى تصل العناصر إلى الوضع الاسمي وتبدأ في تسخين الغرفة.

نظرًا لأن درجة حرارة جسم الإنسان أعلى بمقدار 6 درجات ، فلا يوجد تأثير كبير في البداية. ومع ذلك ، تظهر الظروف المريحة للساقين بالفعل في الساعات الأولى من تشغيل النظام.

نظام تسخين دوران قسري

يتم تداول المبرد باستخدام مضخة الدوران. هذا يحل مشكلة انخفاض درجة الحرارة المرتجعة عن طريق إضافة الماء الساخن من خط الإمداد. أيضًا ، يتم تحقيق ظروف تدفئة أكثر راحة ، وذلك بفضل إمكانية ضبط درجة الحرارة في السخانات. ومع ذلك ، هناك أيضًا عيوب كبيرة:

• تزداد فرصة ارتفاع درجة الحرارة إذا تم ضبط دفايات الغرفة على استهلاك منخفض للحرارة.
• في حالة عدم وجود طاقة ، لن تتمكن مضخة الدورة الدموية من أداء وظيفتها ، وبالتالي ستتوقف حركة المبرد. يمكن أن يؤدي ذلك أيضًا إلى ارتفاع درجة الحرارة.

على سبيل المثال ، من أجل تقليل مخاطر حدوث زيادة طارئة في درجة الحرارة في نظام التدفئة ، تم تجهيز غلايات تسخين التحلل الحراري للوقود الصلب من Trayan بمبادلات حرارية خارجية أو مدمجة في حالات الطوارئ.

يتيح لك تضمين صهاريج التخزين في مخطط الأنابيب تجميع الحرارة الزائدة وإعطائها لنظام التدفئة إذا لزم الأمر. هذا يحل العديد من المشاكل:

• في حالة انخفاض استهلاك الحرارة ، يتم تخزين سائل نقل الحرارة الزائد لاستخدامه لاحقًا.
• مع انخفاض استهلاك الحرارة ، لا يزال غلاية الوقود الصلب تعمل بالطاقة المقدرة.
• يسمح لك باستخدام أجهزة ذات طاقة أعلى.

يوضح الشكل أنابيب غلاية تعمل بالوقود الصلب مع مجمع حراري ومضخة دوران:

صورة 4: الأنابيب حسب مخطط التدوير القسري

يهتم العديد من مالكي المنازل الخاصة بتصميم نظام التدفئة بالسؤال ، هل من الممكن ربط غلاية الوقود الصلب بالبولي بروبيلين؟ يفرض استخدام أنابيب البولي بروبلين متطلبات معينة على درجة حرارة سائل التبريد. عند استخدام أنابيب البولي بروبلين في نظام التسخين ، ينصح الخبراء بأن يكون أول 1-1.5 متر من خط الإمداد مصنوعًا من المعدن ، وكذلك استخدام قطر أكبر للأنبوب وصمام ثرموستاتي. بطبيعة الحال ، يجب تجنب ارتفاع درجة حرارة غلاية الوقود الصلب بكل طريقة ممكنة.

عند تنفيذ هذا النوع من الأنابيب ، يجب أن يؤخذ في الاعتبار أن تكلفة المعدات الإضافية يمكن أن تكون مساوية لتكلفة جهاز تسخين الوقود الصلب نفسه بل وتتجاوزها. هذا غير مناسب لأولئك الذين يقررون شراء غلاية TT للتدفئة المنزلية ، مع التركيز على سعرها المنخفض نسبيًا.

المعايير الموضوعة لدرجة حرارة سطح التدفئة تحت الأرضية

في الكتاب المرجعي لقواعد وقواعد البناء (SNiP) ، تم وضع لوائح صارمة على حساب درجة حرارة الأرضية التي يجب أن تكون. وفقًا للفقرة 44-01-2003 ، يجب أن تتراوح درجة الحرارة القصوى والدنيا للأرضية الدافئة بين 26 و 35 درجة مئوية.

يجب ضبط الحد الأدنى لنقطة 26 درجة مئوية فقط إذا كانت الغرفة مشغولة بشكل دائم. إذا كان الزائرون نادراً ما يدخلون الغرفة ، فيجب أن تكون درجة الحرارة المثلى عند حوالي 31 درجة مئوية. عادةً ما يتم تعيين هذه القيمة للحمامات ، وحمامات السباحة ، والحمامات ، حيث هناك حاجة ماسة إلى درجة حرارة مريحة للقدمين. القيد الرئيسي هو أن درجة الحرارة على طول محاور التسخين يجب ألا تتجاوز 35 درجة مئوية المسموح بها ، فإن ارتفاع درجة الحرارة سيؤدي إلى ارتفاع درجة حرارة النظام والأرضية بشكل غير مرغوب فيه.

بالنسبة لسطح الباركيه ، تبلغ القيمة القصوى 27 درجة مئوية. هذا بسبب خصائص المادة وخصائصها الحرارية ، يمكن أن يؤدي ارتفاع درجة حرارة غطاء الأرضية هذا إلى تشوهه.

من أجل إقامة مريحة في الغرفة ، يكفي 22-24 درجة مئوية. درجة الحرارة هذه مناسبة للقدمين وتسخن الهواء في الغرفة بالتساوي. على عكس البطاريات الكلاسيكية ، ستكون درجة حرارة الهواء أعلى من ارتفاع الموقع بالكامل. من الناحية العملية ، نادرًا ما تتحقق قيمة المبرد البالغة 30 درجة مئوية.

كقاعدة عامة ، يتم حساب جميع المعلمات في مرحلة تصميم سطح ساخن. قبل تركيب أنظمة تسخين المياه والكهرباء ، يجب مراعاة مهامها ومؤشرات فقد الحرارة في الغرفة.

اتصال مشترك لغلايتين

لزيادة راحة تدفئة منزل خاص ، يقوم العديد من المالكين بتركيب مصدرين أو أكثر من مصادر الحرارة التي تعمل على ناقلات طاقة مختلفة. في الوقت الحالي ، أكثر مجموعات الغلايات ذات الصلة هي:

• الغاز الطبيعي والحطب.
• الوقود الصلب والكهرباء.

وفقًا لذلك ، يجب توصيل غلاية تعمل بالغاز والوقود الصلب بطريقة تجعل الثانية تحل محل الأولى تلقائيًا بعد حرق الجزء التالي من الحطب. تم طرح نفس المتطلبات لتوصيل غلاية كهربائية بأنابيب بحرق الأخشاب. من السهل جدًا القيام بذلك عندما يكون الخزان العازل متورطًا في مخطط الأنابيب ، لأنه يلعب في نفس الوقت دور المسدس الهيدروليكي ، كما هو موضح في الشكل.

كما ترون ، نظرًا لوجود خزان تخزين وسيط ، يمكن أن تخدم غلايتان مختلفتان العديد من دوائر توزيع التدفئة في وقت واحد - البطاريات والتدفئة الأرضية ، بالإضافة إلى تحميل غلاية التدفئة غير المباشرة. لكن ليس كل شخص يضع مجمعًا حراريًا مع غلاية TT ، لأن هذه ليست متعة رخيصة. في هذه الحالة ، يوجد مخطط بسيط ، ويمكنك تركيبه بنفسك:

ملحوظة. المخطط صالح لكل من مولدات الحرارة الكهربائية والغازية التي تعمل مع الوقود الصلب.

هنا المصدر الرئيسي للحرارة هو سخان الحطب. بعد احتراق حمولة الحطب ، تبدأ درجة حرارة الهواء في المنزل في الانخفاض ، مما يسجل جهاز استشعار ترموستات الغرفة ويقوم على الفور بتشغيل التدفئة بغلاية كهربائية. بدون حمولة جديدة من الحطب ، تنخفض درجة الحرارة في أنبوب الإمداد ويوقف منظم الحرارة الميكانيكي العلوي مضخة وحدة الوقود الصلب. إذا اشتعلت بعد فترة من الوقت ، فسيحدث كل شيء بترتيب عكسي. تم وصف التفاصيل حول طريقة الاتصال المشترك هذه في الفيديو:

الربط بطريقة الحلقات الأولية والثانوية

هناك طريقة أخرى لربط غلاية تعمل بالوقود الصلب بشكل مشترك مع غلاية كهربائية لتوفير عدد كبير من المستهلكين. هذه طريقة لحلقات الدوران الأولية والثانوية ، والتي توفر الفصل الهيدروليكي للتدفقات ، ولكن بدون استخدام سهم هيدروليكي. أيضًا ، من أجل التشغيل الموثوق للنظام ، يلزم وجود حد أدنى من الإلكترونيات ، وليس هناك حاجة إلى وحدة التحكم على الإطلاق ، على الرغم من التعقيد الواضح للدائرة:

الحيلة هي أن جميع المستهلكين والغلايات متصلون بحلقة دوران أولية واحدة عن طريق كل من أنابيب الإمداد والعودة. نظرًا للمسافة الصغيرة بين الوصلات (حتى 300 مم) ، يكون انخفاض الضغط ضئيلًا مقارنة برأس مضخة الدائرة الرئيسية. نتيجة لذلك ، لا تعتمد حركة الماء في الحلقة الأولية على تشغيل مضخات الحلقة الثانوية. فقط درجة حرارة المبرد تتغير.

من الناحية النظرية ، يمكن تضمين أي عدد من مصادر الحرارة والحلقات الثانوية في الدائرة الرئيسية. الشيء الرئيسي هو اختيار أقطار الأنبوب المناسب وأداء وحدات الضخ. يجب أن يتجاوز الأداء الفعلي للمضخة الحلقية الرئيسية معدل التدفق في أكثر الدوائر الثانوية "شراهة".

لتحقيق ذلك ، من الضروري إجراء حساب هيدروليكي وعندها فقط سيكون من الممكن اختيار المضخات المناسبة ، لذلك لا يمكن لصاحب المنزل العادي الاستغناء عن مساعدة المتخصصين.بالإضافة إلى ذلك ، من الضروري ربط تشغيل الوقود الصلب بالمراجل الكهربائية عن طريق تركيب ترموستات إيقاف التشغيل ، كما هو موضح في الفيديو التالي:

كيفية توصيل غلاية الوقود الصلب

يحتوي المخطط المتعارف عليه لتوصيل غلاية الوقود الصلب على عنصرين رئيسيين يسمحان له بالعمل بشكل موثوق في نظام التدفئة لمنزل خاص. هذه مجموعة أمان ووحدة خلط تعتمد على صمام ثلاثي الاتجاه برأس حراري ومستشعر درجة الحرارة ، كما هو موضح في الشكل:

ملحوظة. لا يتم عرض خزان التمدد هنا بشكل تقليدي ، حيث يمكن وضعه في أماكن مختلفة في أنظمة تدفئة مختلفة.

يوضح الرسم البياني المقدم كيفية توصيل الوحدة بشكل صحيح ويجب أن يصاحب دائمًا أي غلاية تعمل بالوقود الصلب ، ويفضل حتى لو كانت ذات حبيبات. يمكنك العثور على مخططات تسخين عامة مختلفة في أي مكان - مع تراكم حرارة أو غلاية تسخين غير مباشرة أو سهم هيدروليكي لا تظهر عليه هذه الوحدة ، ولكن يجب أن تكون موجودة. المزيد حول هذا في الفيديو:

تتمثل مهمة مجموعة الأمان ، المثبتة مباشرة عند مخرج أنبوب مدخل غلاية الوقود الصلب ، في تخفيف الضغط تلقائيًا في الشبكة عندما يرتفع فوق القيمة المحددة (عادةً 3 بار). يتم ذلك عن طريق صمام أمان ، وبالإضافة إلى ذلك ، فإن العنصر مزود بفتحة تهوية أوتوماتيكية ومقياس ضغط. الأول يطلق الهواء الذي يظهر في المبرد ، والثاني يعمل على التحكم في الضغط.

الانتباه! في قسم خط الأنابيب بين مجموعة الأمان والغلاية ، لا يُسمح بتركيب أي صمامات إغلاق.

كيف يعمل المخطط

تعمل وحدة الخلط ، التي تحمي مولد الحرارة من التكثيف ودرجة الحرارة القصوى ، وفقًا للخوارزمية التالية ، بدءًا من الإشعال:

1. الحطب يشتعل ، المضخة قيد التشغيل ، الصمام الموجود على جانب نظام التدفئة مغلق. المبرد يدور في دائرة صغيرة من خلال الالتفافية.
2. عندما ترتفع درجة الحرارة في خط أنابيب الإرجاع إلى 50-55 درجة مئوية ، حيث يوجد مستشعر علوي من النوع البعيد ، يبدأ الرأس الحراري ، بأمره ، في الضغط على جذع الصمام ثلاثي الاتجاهات.
3. يفتح الصمام ببطء ويدخل الماء البارد تدريجيًا إلى الغلاية ويختلط بالماء الساخن من المجرى الجانبي.
4. مع ارتفاع درجة حرارة جميع المشعات ، ترتفع درجة الحرارة الإجمالية ثم يغلق الصمام الممر الجانبي تمامًا ، ويمرر كل المبرد عبر مبادل حراري للوحدة.

مخطط الأنابيب هذا هو الأبسط والأكثر موثوقية ، يمكنك تثبيته بأمان بنفسك وبالتالي ضمان التشغيل الآمن لمرجل الوقود الصلب. فيما يتعلق بهذا ، هناك توصيتان ، خاصة عند ربط سخان يعمل بحرق الأخشاب في منزل خاص بأنابيب البولي بروبلين أو أنابيب البوليمر الأخرى:

1. قم بعمل قسم من الأنبوب من الغلاية إلى مجموعة الأمان من المعدن ، ثم ضع البلاستيك.
2. لا تقوم مادة البولي بروبيلين ذات الجدران السميكة بتوصيل الحرارة بشكل جيد ، وهذا هو السبب في أن المستشعر العلوي سوف يكذب بصراحة ، وسوف يتأخر الصمام ثلاثي الاتجاهات. لكي تعمل الوحدة بشكل صحيح ، يجب أن تكون المنطقة الواقعة بين المضخة ومولد الحرارة ، حيث تقف اللمبة النحاسية ، معدنية أيضًا.

نقطة أخرى هي موقع تركيب مضخة الدوران. من الأفضل له أن يقف حيث يظهر في الرسم التخطيطي - على خط العودة أمام مرجل حرق الأخشاب. بشكل عام ، يمكنك وضع المضخة في الإمداد ، لكن تذكر ما قيل أعلاه: في حالة الطوارئ ، قد يظهر البخار في أنبوب الإمداد. لا تستطيع المضخة ضخ الغازات ، لذلك إذا دخل البخار إليها ، سيتوقف دوران المبرد. سيؤدي ذلك إلى تسريع الانفجار المحتمل للغلاية ، لأنه لن يتم تبريده بواسطة المياه المتدفقة من العودة.

طريقة لتقليل تكلفة الربط

يمكن تقليل تكلفة مخطط حماية المكثفات إذا تم تركيب صمام خلط ثلاثي الاتجاهات بتصميم مبسط ، والذي لا يتطلب توصيل مستشعر درجة حرارة مرفق ورأس حراري.تم بالفعل تثبيت عنصر ثرموستاتي فيه ، مضبوطًا على درجة حرارة خليط ثابتة تبلغ 55 أو 60 درجة مئوية ، كما هو موضح في الشكل:

صمام ثلاثي خاص لوحدات تسخين الوقود الصلب HERZ-Teplomix

ملحوظة. الصمامات المماثلة التي تحافظ على درجة حرارة ثابتة للمياه المختلطة في المخرج ومصممة للتركيب في الدائرة الأولية لمرجل يعمل بالوقود الصلب يتم إنتاجها من قبل العديد من العلامات التجارية المعروفة - هرتس أرماتورين ، دانفوس ، ريجولوس وغيرها.

يتيح لك تثبيت مثل هذا العنصر بالتأكيد التوفير في أنابيب غلاية TT. ولكن في الوقت نفسه ، تضيع إمكانية تغيير درجة حرارة المبرد بمساعدة رأس حراري ، ويمكن أن يصل انحرافه عند المنفذ إلى 1-2 درجة مئوية. في معظم الحالات ، هذه العيوب ليست كبيرة.

تدفئة المنزل بدون مضخة. خياران مثبتان

حتى التسعينيات من القرن الماضي ، كان تدفئة المنزل بدون مضخة هو الشيء الوحيد المتاح ، حيث لم يتم تطوير اتجاه تصنيع مضخات الدوران وترقيتها إلى الجماهير. وهكذا ، اضطر أصحاب ومطورو المنازل الخاصة إلى تركيب تدفئة في منازلهم بدون مضخة.

ولكن عندما بدأ إحضار معدات الغلايات الجيدة والأنابيب ومضخات الدوران المدمجة إلى رابطة الدول المستقلة في التسعينيات ، تغير الوضع بشكل كبير. بدأ الجميع في تركيب أنظمة التدفئة. التي لا تعمل بدون مضخة. بدأوا في نسيان أنظمة الجاذبية. لكن الوضع يتغير اليوم. يتذكر بناة المنازل الخاصة مرة أخرى تدفئة المنزل بدون مضخات. نظرًا لأنه يمكنك تتبع الانقطاعات ونقص الكهرباء في كل مكان ، وهو أمر ضروري جدًا لتشغيل مضخة الدورة الدموية.

تعتبر مسألة جودة وكمية إمدادات الكهرباء حادة بشكل خاص في المباني الجديدة.

لهذا السبب ، اليوم ، أكثر من أي وقت مضى ، نتذكر مثلًا واحدًا: "كل ما هو جديد هو قديم طي النسيان!". هذا المثل وثيق الصلة اليوم ، لتدفئة منزل بدون مضخة.

على سبيل المثال ، في الماضي ، تم استخدام الأنابيب الفولاذية والمراجل محلية الصنع وخزانات التمدد المفتوحة فقط للتدفئة. كانت الغلايات منخفضة الكفاءة والأنابيب من الصلب الضخم ولا ينصح بإخفائها في الجدران.

كانت خزانات التمدد موجودة في السندرات. وبسبب ذلك ، كانت هناك خسائر في الحرارة وخطر فيضان السقف أو تجميد الأنابيب في الخزان. وهو ما أدى في كثير من الأحيان إلى انفجار المرجل وتمزق الأنابيب وسقوط ضحايا.

اليوم ، بفضل الغلايات والأنابيب الحديثة وأجهزة التدفئة الأخرى ، من الممكن إنشاء نظام تدفئة ذكي واقتصادي بدون مضخة. بفضل الغلايات الاقتصادية الحديثة ، يمكن تحقيق وفورات كبيرة.

يمكن إخفاء الأنابيب البلاستيكية أو النحاسية الحديثة بسهولة في الجدران. يمكن القيام بنفس تدفئة المنزل اليوم ، سواء باستخدام مشعات أو بأرضيات دافئة.

يوجد اليوم نظامان رئيسيان للتدفئة المنزلية بدون مضخة.

يُطلق على النظام الأول والأكثر شيوعًا اسم لينينغرادكا. أو مع الانسكاب الأفقي.

الشيء الرئيسي في أنظمة التدفئة المنزلية بدون مضخة هو منحدر الأنابيب. بدون منحدر ، لن يعمل النظام. بسبب المنحدر ، فإن "Leningradka" ليست مناسبة دائمًا ، لأن الأنابيب تدور حول محيط المنزل بأكمله. أيضًا ، نظرًا لحقيقة أن المنحدر قد لا يكون كافيًا ، يجب عليك خفض المرجل أسفل مستوى الأرضية. المرجل في هذه الحالة غير مريح للتسخين والتنظيف.

أيضًا ، عند تركيب نظام تدفئة في المنزل بدون مضخة Leningradka ، تتداخل المداخل على طول مسار الأنابيب. في هذه الحالة ، من الضروري عمل عتبات النوافذ بارتفاع لا يقل عن 900 مم.

يعد ذلك ضروريًا حتى يتم تثبيت المبرد ويكون هناك ارتفاع كافٍ للأنابيب على طول المنحدر. وبخلاف ذلك ، يعمل النظام بكامل طاقته مع مشعات من الحديد الزهر والفولاذ والألمنيوم.

ويطلق على نظام تدفئة المنزل الثاني بدون مضخة "سبايدر" أو نظام الانسكاب العلوي الرأسي.

اليوم هو نظام التدفئة المنزلية الأكثر موثوقية وعملية بدون مضخة.الشيء الرئيسي هو أن نظام "Spider" يخلو من جميع عيوب "Leningradka" ، باستثناء منحدر خط العودة ، والذي بسببه يجب أيضًا إنزال المرجل أسفل الأرضية.

خلاف ذلك ، فإن نظام Spider هو النظام الأكثر كفاءة. يمكن ربط أي مشعات وتدفئة أرضية بنظام Spider. من الممكن تركيب صمامات تحت الرأس الحراري على مشعات في نظام "سبايدر" وإخفاء الأنابيب في الجدران وما إلى ذلك.

اليوم ، من الضروري بشكل متزايد التوصية بنظام Spider للمطورين ، لأنه. اليوم هو نظام تدفئة منزلي مثالي بدون مضخة.

شكرا لكم على قراءة هذا المقال!

ترتيب تصاعد

يتم تجميع نظام أحادي الأنابيب على النحو التالي:

• في غرفة المرافق ، يتم تثبيت المرجل على الأرض أو تعليقه على الحائط. بمساعدة معدات الغاز ، يمكن ترتيب نظام التدفئة أحادي الأنبوب الأكثر موثوقية وفعالية لمنزل من طابقين. سيكون مخطط الاتصال في هذه الحالة قياسيًا وسيسمح لك بالقيام بكل الأعمال ، إذا رغبت في ذلك ، حتى لوحدك.
• مشعات التدفئة معلقة على الجدران.
• في المرحلة التالية ، يتم تركيب الرافعات "العرضية" و "العكسية" في الطابق الثاني. تقع في المنطقة المجاورة مباشرة للغلاية. في الجزء السفلي ، ينضم محيط الطابق الأول إلى الناهضين ، في الجزء العلوي - الثاني.
• التالي هو الاتصال بخطوط البطارية. يجب تركيب صمام إغلاق (في قسم المدخل من الممر الجانبي) وصمام Mayevsky على كل مشعاع.
• في المنطقة المجاورة مباشرة للغلاية ، يتم تركيب خزان التمدد على أنبوب "الرجوع".
• أيضا على أنبوب "العودة" بالقرب من المرجل على الممر الجانبي مع ثلاث صنابير ، يتم توصيل مضخة تدوير. مرشح خاص يقطع أمامه عند الالتفافية.

في المرحلة النهائية ، يتم اختبار ضغط النظام من أجل تحديد أعطال المعدات والتسريبات.

كما ترون ، يمكن أن يكون نظام التدفئة أحادي الأنبوب لمنزل من طابقين ، والذي يكون مخططه بسيطًا قدر الإمكان ، من المعدات المريحة والعملية للغاية.

ومع ذلك ، إذا كنت ترغب في استخدام مثل هذا التصميم البسيط ، فمن المهم في المرحلة الأولى إجراء جميع الحسابات اللازمة بأقصى قدر من الدقة.

13 علامة تدل على أن لديك أفضل زوج الأزواج هم أناس رائعون حقًا. يا للأسف أن الأزواج الطيبين لا ينمون على الأشجار. إذا كان الآخرون المهمون يفعلون هذه الأشياء الـ 13 ، فيمكنك ذلك.

11 علامة غريبة على أنك جيد في السرير هل تريد أيضًا أن تصدق أنك تمنح شريكك الرومانسي المتعة في السرير؟ على الأقل أنت لا تريد أن تحمر خجلاً وتعتذر.

كيف تبدو أصغر سنًا: أفضل قصات شعر لمن هم فوق 30 ، 40 ، 50 ، 60 فتاة في العشرينات من العمر لا تقلق بشأن شكل وطول شعرهن. يبدو أنه تم إنشاء الشباب لإجراء تجارب على المظهر وتجعيد الشعر الجريء. ومع ذلك ، بالفعل

كيف يكون شعورك أن تكون عذراء في سن الثلاثين؟ أتساءل ماذا النساء اللواتي لم يمارسن الجنس حتى بلغن منتصف العمر تقريبا.

لماذا تحتاج إلى جيب صغير على الجينز؟ يعلم الجميع أن هناك جيبًا صغيرًا على الجينز ، لكن القليل منهم فكر في سبب الحاجة إليه. ومن المثير للاهتمام أنه كان في الأصل مكانًا لجبل.

لا تفعل هذا ابدا في الكنيسة! إذا لم تكن متأكدًا مما إذا كنت تفعل الشيء الصحيح في الكنيسة أم لا ، فأنت على الأرجح لا تفعل الشيء الصحيح. هنا قائمة من الرهيبين.

التحكم في درجة حرارة التدفئة تحت الأرضية

لخلق ظروف مريحة ، وكذلك للتحكم في استهلاك الكهرباء والموارد الأخرى ، يلجأ المستخدمون إلى ضبط درجة حرارة التدفئة تحت الأرضية.

تعديل أرضيات المياه

في أنظمة المياه ، عادة ما يتم تركيب صمام ثرموستاتي أو مجموعات خلط مضخة مع معدات أوتوماتيكية.

إنها تمنع ارتفاع درجة حرارة النظام والأرضيات ، وتتفاعل مع التغيرات في درجة حرارة الغرفة وتفتح أو تغلق الصمامات ، وتحافظ على الأوضاع المحددة.

ميزة هذه المنظمات هي بساطة وسهولة تجميع الهيكل.

تنظيم الأرضيات الكهربائية والأشعة تحت الحمراء

بالنسبة للأرضيات الكهربائية ، يتم استخدام منظمات الحرارة الكهروميكانيكية والرقمية والقابلة للبرمجة. وهي متصلة بالتوازي في دائرة وتستخدم مستشعرات خاصة لتحليل التغيرات في أوضاع تسخين السطح. عندما يتم الوصول إلى الحد الأقصى للتدفئة المحددة ، فإنها تقوم بإيقاف تشغيل ناقلات الحرارة. عندما تنخفض درجة الحرارة درجتين ، فإنها توفر الطاقة مرة أخرى للسخانات الكهربائية. تتيح لك منظمات الحرارة هذه توفير 30 إلى 60٪ من الكهرباء ، مما يقلل بشكل كبير من تكلفة فواتير الخدمات.

ولماذا "يجب أن يكون 45 ... 55"؟ وإذا قمت بتدفئة المنزل بأرضيات وجدران دافئة؟ - في سن 55 ، يمكنك بالفعل سلق البيض (في سحق). ماذا لو كان لدي مشعات صغيرة جدًا (التفافية)؟ - في سن 45 سوف تتجمد حتى الآن.

"45 ... 55" - القوالب النمطية العادية للتفكير ، بناءً على مخطط المشعات المعتاد مثل "ركبة واحدة لكل 2 م 2".

اقل هو الافضل. ومع ذلك ، ستكون "0" تمامًا فقط إذا لم يكن هناك انتقال للحرارة (تسخين) على الإطلاق. يمكن تحويل المضخة إلى الوضع 2 أو حتى 1.

تعتبر دلتا 20 درجة مثالية ، لكن إذا لم تكن هناك دلتا وكانت البطاريات ساخنة ، فهذا ليس سيئًا أيضًا. هذا يعني أن طاقة البطارية أقل من طاقة المرجل. ويعاد الماء غير المبرد إلى الغلاية. لذلك في حالتك ، سيتم تشغيل المرجل بشكل أقل (يأتي الماء الساخن على أي حال). يمكنك تقليل معدل التدفق. بعد ذلك ستكون الدلتا أعلى ، لكن المرجل سيتم تشغيله كثيرًا. بالمعنى الدقيق للكلمة ، إذا أهملنا فقد الحرارة في الأنابيب ، فلن تتغير كفاءة النظام. كم من الطاقة سوف يلتهم المرجل ، سترتفع درجة الحرارة في المنزل بهذا القدر. ما هذا ما هذا.

لدي وقود صلب ، لا ينطفئ ولن يتم تشغيله أيضًا)))

يد كمك أقل من 20 درجة.

حسنًا ، هذا عندما يخرج. على الرغم من أنني أستطيع ضبط الغلاية الكهربائية على 65 درجة. سوف الاحماء

وبالمناسبة ، لماذا لا يوصى بذلك ، إلى أين تذهب عندما تكون محترقة تمامًا بالفعل ، قم بإيقاف تشغيل الإمداد بها وانتظر حتى تغلي.

وتحت - المكثفات ، وهي غاضبة جدًا بالقرب من الحطب (الكبريت ، ونتيجة لذلك حمض الكبريتيك). التآكل المتسارع للمبادل الحراري. بالنسبة للحديد الزهر ، فهو ليس مخيفًا جدًا. ويمكن أن "يلتهم" الفولاذ في موسم أو موسمين (كانت هناك منشورات على SOK). عندما يحترق بالفعل - لا توجد مشاكل - لا يوجد المزيد من المكثفات. لكن في مرحلة الإشعال - حسنًا ، يمكن أن يستغرق الأمر وقتًا طويلاً جدًا - تكون الغلاية نفسها باردة + خط العودة بارد. هذا هو السبب في أنها توفر الحماية ضد عودة البرد في شكل ممر جانبي يتم التحكم فيه مباشرة على أنابيب الغلاية. إنه يعمل بكل بساطة: حتى تصل درجة حرارة العودة إلى +65 درجة مئوية ، يدور الماء في دائرة صغيرة (تقريبًا مثل منظم الحرارة في السيارة). تقوم بعض الشركات المصنعة ببناء ممر جانبي مباشرة في المرجل.

البيانات: غلاية تعمل بالوقود الصلب بقدرة 25 كيلو وات على الفحم ، وأعتقد أنها أقل على الخشب.

تبلغ مساحة المنطقة المدفأة 100 متر مربع ، ولا يوجد عازل 15 سم من الأخشاب ؛ الأرضيات والسقوف ، على الرغم من 20 سم من الصوف القطني لكل منهما)) ، غير مسدود. هناك 8 مسخنات بسعة إجمالية تبلغ حوالي 12 كيلو وات. والغلاية تعمل. لكن لا يتم استهلاك DHW كثيرًا ، لذلك لا يشارك بشكل خاص في الحساب (أقوم بإيقاف تشغيله تمامًا عندما يبرد المرجل ، يبرد المرجل أيضًا (()

ولن أقول إن الجو دافئ جدًا في غرفتي الكبيرة. في الحمام وفي غرفة النوم لا تتنفس. لكن في الصالة والمطبخ ، 20 درجة ، لكني أود 25)) لكن كل الطرق إلى المسخنات الساخنة.

ملاحظة: هناك شكوك في أن هذا مع ارتفاع درجات الحرارة بشكل عام.

في الشقة ، كنت أرميها خارجًا))) ولكن في البلد يوجد 15 منهم. إنه غير مربح ، لكن هذه غير مكلفة للغاية.

ربما استبدله بحديد الزهر ، أو اتركه كما هو الآن.

شيء رخيص لأي شخص. لدي متوسط ​​تكلفة 1 المبرد 5 آلاف. في المجموع ، هناك قطعتان ، بالإضافة إلى رؤوس ووصلة حرارية ، و Td و TP)))

أعرف دينيس ، لكن ما هي الفائدة ، فهو لن يقدم خصمًا بنسبة 70 ٪))))

تسخين البخار

التسخين بخزان غشاء

في بعض الأحيان ، يرتبط تسخين البخار بهياكل تسخين الأماكن القائمة على الماء. وهنا ، في الواقع ، ليس هناك خطأ ، ولكن هناك تحذير واحد: البخار هو الماء الذي يتم تسخينه حتى يغلي.

وبالتالي ، فإن مبدأ تشغيل نظام التسخين بالبخار هو أن الماء في الغلاية يتم تسخينه حتى يتكون البخار ، ومن ثم يدخل هذا المبرد إلى عناصر التسخين عبر الأنابيب.

يتكون نظام التسخين بسائل التبريد على شكل بخار من العناصر الهيكلية التالية:

• مولد حراري ، مقدم على شكل غلاية ، يسخن الماء ويتراكم البخار ؛
• صمام عادم يتحكم في تدفق البخار إلى النظام ؛
• الأنابيب الرئيسية
• مشعات التدفئة.

من المهم أن تعرف: عند تثبيت هيكل تسخين بالبخار ، يُحظر تمامًا استخدام الأنابيب البلاستيكية. بالنسبة لتصنيف تسخين البخار ، فهو مشابه تمامًا لأنظمة تسخين المياه.

بالنسبة لتصنيف تسخين البخار ، فهو مشابه تمامًا لأنظمة تسخين المياه.

خيار ملزم مع خزان عازلة

إن وجود خزان عازلة أمر مرغوب فيه للغاية لتشغيل المرجل على الوقود الصلب ، وإليك السبب. لكي تعمل الوحدة بكفاءة وتنتج حرارة بالكفاءة المذكورة في جواز السفر (من 75 إلى 85٪ لأنواع مختلفة) ، يجب أن تعمل بأقصى وضع. عندما يتم إغلاق مخمد الهواء من أجل إبطاء الاحتراق ، هناك نقص في الأكسجين في الفرن وتقل كفاءة حرق الأخشاب. في الوقت نفسه ، تزداد انبعاثات أول أكسيد الكربون في الغلاف الجوي.

كمرجع. وبسبب الانبعاثات بالتحديد ، يُحظر في معظم البلدان الأوروبية تشغيل غلايات الوقود الصلب بدون خزان عازلة.

من ناحية أخرى ، مع أقصى قدر من الاحتراق ، تصل درجة حرارة المبرد في مولدات الحرارة الحديثة إلى 85 درجة مئوية ، وتستمر عملية زرع الحطب لمدة 4 ساعات فقط ، وهذا لا يناسب العديد من أصحاب المنازل الخاصة. يتمثل حل المشكلة في وضع خزان عازل وإدراجه في أنابيب غلاية TT بحيث يعمل كخزان تخزين. يبدو من الناحية التخطيطية كما يلي:

من خلال قياس درجة الحرارة T1 و T2 ، يمكنك ضبط تحميل الخزان طبقة تلو الأخرى باستخدام صمام موازنة

عندما يحترق صندوق الاحتراق بالقوة والرئيسية ، يتراكم الخزان العازل الحرارة (من الناحية الفنية ، يتم تحميله) ، وبعد التوهين يطلقه في نظام التدفئة. للتحكم في درجة حرارة المبرد المزود إلى المشعات ، على الجانب الآخر من خزان التخزين ، يتم أيضًا تركيب صمام خلط ثلاثي الاتجاه ومضخة ثانية. الآن ليس من الضروري على الإطلاق الركض إلى المرجل كل 4 ساعات ، لأنه بعد تخفيف صندوق الاحتراق ، ستوفر سعة المخزن المؤقت تدفئة للمنزل لبعض الوقت. كم من الوقت يعتمد على حجمه ودرجة حرارة التسخين.

كمرجع. بناءً على الخبرة العملية ، يمكن تحديد سعة المجمّع الحراري على النحو التالي: سيحتاج المنزل الخاص بمساحة 200 متر مربع إلى خزان بحجم لا يقل عن 1 متر مكعب.

هناك نوعان من الفروق الدقيقة الهامة. لكي يعمل مخطط الأنابيب بأمان ، هناك حاجة إلى غلاية تعمل بالوقود الصلب ، والتي تكفي قوتها للتسخين المتزامن وتحميل الخزان العازل. لذلك ، أنت بحاجة إلى طاقة أعلى مرتين من القوة المحسوبة. نقطة أخرى هي اختيار أداء المضخة بحيث يتجاوز معدل التدفق في دائرة الغلاية قليلاً كمية المياه المتدفقة في دائرة التسخين.

تم عرض خيار مثير للاهتمام لإرساء غلاية TT بخزان عازل عصامي (يُعرف أيضًا باسم غلاية التدفئة غير المباشرة) بدون مضخة من قبل خبيرنا في مقطع فيديو:
