أرضية الأشعة تحت الحمراء لتثبيت البلاط بالفيديو وتحليل بعض التفاصيل الدقيقة لجهازها

كيبل الأتصال

مخطط الأسلاك للتدفئة الأرضية

يتم توصيل عدة شرائح من فيلم التسخين عن طريق توصيل متوازي باستخدام صندوق التوصيل. في حالة استخدام فيلم بطبقة أرضية ، يتم توصيل السلك الأرضي متجاوزًا منظم الحرارة (يتم التوصيل بالطبقة الأرضية باستخدام طرف منفصل). يوصى باستخدام صندوق تقاطع 8 أضعاف بعمق 25 مم على الأقل. بعد توصيل الأسلاك ، يتم إجراء اختبار تحكم في النظام.

ارفع الطبقة الواقية برفق وأدخل لوحة موصل واحدة بحيث يكون هناك اتصال موثوق مع الناقل الموصّل.

بعد توصيل الموصلات بالقضيب النحاسي ، قم أولاً بتجعيد المقاطع بأصابعك ثم باستخدام الكماشة.

قم بفك نهاية السلك وقم بتثبيته بإحكام في ماسورة الموصل باستخدام الزردية.

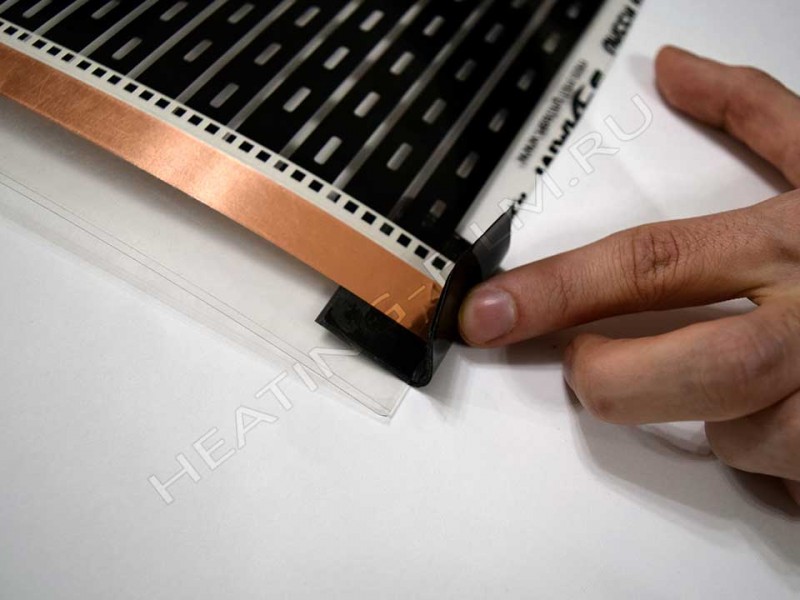

استخدم شريط مطاطي بوتيل مقاس 50 × 40 مم لعزل قضبان التوصيل النحاسية. يتم عزل قضبان التوصيل النحاسية ذات الأسلاك المتصلة بقسمين (علوي وسفلي).

مقاطع القضبان الخالية من الوصلات معزولة بقطعة واحدة من العزل.

من الضروري "غسل" نقطة التلامس بأصابعك بعناية ، بينما يجب تغطية الأسلاك مقاس 25 مم بالعزل.

يتم وضع الأسلاك حول محيط الغرفة في الفجوة اليسرى التي يبلغ قطرها 50 مم أو في الستروب المقطوعة في العزل الحراري ، بدءًا من شريط الفيلم الأبعد عن صندوق التثبيت. ثبت الأسلاك بشريط خاص. لا يجوز وضع الأسلاك الكهربائية فوق أو تحت فيلم التسخين. قم بتوجيه الأسلاك من فيلم التسخين إلى منظم الحرارة أو صندوق التوصيل.

هل من الممكن تركيب أرضية فيلم تحت البلاط

للإجابة على هذا السؤال ، من الضروري مراعاة توصيات التشغيل المقدمة من الشركة المصنعة. على وجه الخصوص ، تقول: "يمكن وضع المنتج تحت البلاط ، والخشب ، والرقائق ، والمشمع ، وما إلى ذلك."

يتم تركيب طبقة رقيقة كهربائية للتدفئة تحت البلاط بسرعة ، ولا "تسرق" المساحة الخالية ولا تؤثر على جودة التركيب.

نظرًا لأن نظام التسخين مقاوم للرطوبة وهطول الأمطار ، فمن الممكن وضع الفيلم في الشارع ، متبوعًا بتكسية من الخزف الحجري. سيؤدي ذلك إلى حل دائم لمشكلة مسارات الجليد وتدفئة المرآب وما إلى ذلك.

يتطلب وضع أرضية فيلم دافئة بالأشعة تحت الحمراء تحت البلاط بأيديكم بعض الاحتراف وتوافر مواد البناء. على الرغم من أن الشركة المصنعة موصوفة بشكل كامل ومفصل للتكنولوجيا ، إذا كانت لديك شكوك حول قدراتك ، فمن الأفضل طلب المساعدة من أحد المتخصصين.

المواد اللازمة

المعدات القياسية لنظام فيلم التدفئة تحت الأرضية

• فيلم حراري في لفة ؛
• المشابك الاتصال
• مجموعة من الأسلاك
• عزل البيتومين على أساس اللصق الذاتي.

• العزل العاكس للحرارة
• فيلم البولي ايثيلين المقاوم للحرارة.
• ترموستات وصندوق التركيب لذلك. يتم تحديده بناءً على الطاقة المختارة للتدفئة الأرضية ونوع التثبيت (مدمج أو علوي) ؛
• مستشعر درجة حرارة إضافي إذا لزم الأمر (سيتم تضمين واحد مع منظم الحرارة) ؛
• شريط مزدوج؛
• سلك إضافي لتركيب منظم الحرارة. قد تكون هناك حاجة أيضًا إذا قمت بتثبيت عدة مجموعات من التدفئة تحت الأرضية في غرفة واحدة (ستحتاج إلى إضافة قوتها لحساب المقطع العرضي). يتم تحديد المقطع العرضي للسلك اعتمادًا على قوة النظام ومادة السلك المشتراة (انظر الجدول).

قسم الأسلاك ، مم 2	الحد الأقصى المسموح به لاستهلاك الطاقة بالأسلاك النحاسية ، كيلوواط	الحد الأقصى المسموح به لاستهلاك الطاقة بأسلاك الألمنيوم ، كيلوواط
1,5	3,5	2
2,5	5,5	3,5
4	7	5,5
6	9	7

كيفية تركيب وتوصيل فيلم دافئة بأيديكم

2017-12-22 يفجيني فومينكو

ربما تكون تقنية تركيب فيلم تدفئة تحت الأرضية واحدة من أبسط التقنيات بين جميع أنواع التدفئة الأرضية. وبدون امتلاك مهارات خاصة ، من الممكن تمامًا القيام بذلك بنفسك ، دون اللجوء إلى مساعدة المتخصصين. غالبًا ما يتم استخدامه كمصدر وحيد للتدفئة ، ولكن إذا كنت تعيش في خطوط العرض مع فصول الشتاء القاسية ، فقد لا يكون ذلك كافيًا.

يمكن استخدام أرضية الأشعة تحت الحمراء تحت أي غطاء أرضي تقريبًا. بغض النظر عن السطح الذي سنضعه تحته ، فإن المواد المستخدمة لا تتغير كثيرًا. لكن هناك اختلافات صغيرة. على سبيل المثال ، إذا وضعنا تحت مشمع أو سجادة ، فلكي لا نتلف الفيلم ، سيتعين علينا استخدام مواد توسيد صلبة.

أثناء وجودك تحت البلاط ، سيتعين عليك عمل ذراع التسوية الأسمنتية على قاعدة تقوية. تم وضع هذه الأرضيات بدون تحضير مسبق للسطح ، يكفي فقط عزل الأرضية بعناية حتى ترتفع الحرارة ولا تدخل الأرض. دعونا نلقي نظرة فاحصة على كيفية وضع تدفئة أرضية كهربائية بشكل صحيح تحت مواد مختلفة.

لذلك ، بالنسبة إلى لوح الباركيه أو تحت صفائح ، تبدو الكعكة كما يلي:

• الطابق الأساسي.
• المواد العاكسة للحرارة.
• طبقة فيلم حراري.
• فيلم البولي ايثيلين.
• الخشب الرقائقي أو اللوح الليفي. تستخدم هذه الألواح لحماية عنصر التسخين من التلف الميكانيكي.
• مشمع.

حسنًا ، وربما يكون الخيار الأكثر استهلاكا للوقت هو وضعه تحت البلاط. ولكن مع كل تعقيدات التثبيت ، فإن هذا الخيار هو الطريقة الأكثر فعالية للتدفئة. لأن البلاط يسخن بسرعة ويمكن أن يحافظ على درجة الحرارة لفترة أطول.

فيلم الأشعة تحت الحمراء التدفئة تحت البلاط

من أجل فهم بالضبط كيف تختلف أرضية الشريط عالي الجودة عن الأنواع الأخرى الموجودة في السوق.

دعونا نلقي نظرة فاحصة على خصائصه المميزة الرئيسية:

إنها آمنة تمامًا للبشر ، والعنصر الذي يوصل الحرارة فيها هو الكربون. بفضل هذا النظام ، يمكنك خلق الراحة والتدفئة في منزلك ، وسوف يمرض أحبائك بشكل أقل وستنسى إلى الأبد الأقدام المتجمدة.

هذا النوع من التسخين أكثر فائدة لجسمنا ، الأشعة تحت الحمراء قابلة للتطبيق على نطاق واسع في العديد من المجالات ، على سبيل المثال ، في الطب. كم يكلف - ربما يكون هذا أحد أغلى خيارات التدفئة ، لكنه يبرر تكلفته تمامًا.

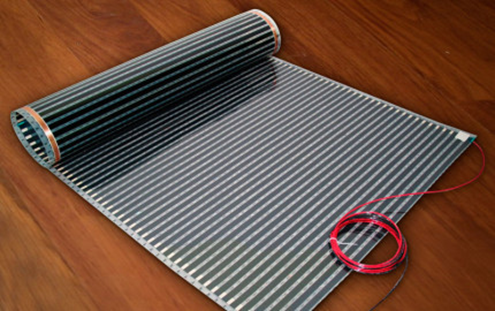

فيلم تدفئة تحت البلاط

لفهم كيفية عمل هذا النظام ، تحتاج إلى فهم هيكله بالتفصيل. وهي مصنوعة من غشاء رقيق كثيف (بوليستر) ، مقسم إلى شرائح ومليئة بعجينة الكربون (عجينة الكربون) ، وتطبق بالرش. في إصدار أكثر تكلفة ، تملأ المساحة بأكملها تمامًا ولها قوام فطري.

عندما تتأثر بالكهرباء ، فإنها تنبعث منها الأشعة تحت الحمراء. يتم توفير التيار من خلال أسلاك نحاسية - فضية موصولة بمصدر طاقة. يتم التحكم في درجة التسخين بواسطة منظم حرارة متصل بالأرضية. وهو ، بدوره ، يقرأ القراءات من مستشعر درجة الحرارة الموجود في الجزء الخارجي من الفيلم.

لتوفير الطاقة ، يكون توصيل منظم الحرارة التلقائي أكثر ربحية ، فهو يحدد بشكل مستقل وقت التشغيل الأكثر ملاءمة. هذا مهم حاليًا ، حيث ارتفعت أسعار الكهرباء كثيرًا.

تتضمن العبوة المكونات التالية:

• مادة عازلة للحرارة توجه الحرارة للخارج ولا تسخن سقف الجيران.
• مادة طوقا.
• مخطط التركيب

دعنا نفكر في مخطط تركيب فيلم تدفئة تحت الأرضية ، أي كيفية وضعه بمفردك ، ولا ألجأ إلى المتخصصين للحصول على المساعدة ، وسنكتشف الجانب الذي يجب وضعه.

للحصول على اتصال جيد ، قم بما يلي:

سيستغرق التثبيت بالكامل ، وفقًا للتعليمات ، حوالي 3 ساعات إذا تم وضع الأرضية تحت مشمع أو صفح. إذا لم تكن قد تعاملت مع كهربائي حتى هذه اللحظة ، فمن الأفضل الاستعانة بأخصائي مؤهل. نظرًا لأنه لا يمكن تصحيح جميع الأخطاء ، والمواد باهظة الثمن.

أنواع وأنواع ربط ألواح الكوارتز الفينيل

هناك عدة طرق لتوصيل المربعات:

1. مع أقفال لاصقة. كل بلاطة بها 4 أشرطة لاصقة: 2 من الخارج و 2 من الداخل. بفضلهم ، اللوحات متصلة ببعضها البعض. الفجوة بينهما غير محسوسة ، حتى عن طريق اللمس يصعب تحديدها. من الضروري وضع هذا النوع من الألواح على سطح مستو. في المراجعات ، كتب الكثير أنه ليس من الضروري إزالة الطلاء القديم ، الشيء الرئيسي هو أن القاعدة متساوية.
2. تركيب الغراء. في هذه الحالة ، لا يحتوي بلاط الكوارتز من الفينيل على أي أقفال ويتم إرفاقه بمادة لاصقة خاصة بقاعدة الأرضية. يتم توصيل هذه المادة فقط بسطح مستوٍ تمامًا ، ويفضل أن يكون ذلك على ذراع التسوية الأسمنتي المعالج بطبقة أولية.
3. طريقة الغراء. يتم تغطية الجانب الخلفي بالكامل للوحة فينيل الكوارتز بمركب يوفر التصاقًا لأي نوع من الأسطح. وفقًا للمراجعات ، يستخدم معظمهم هذه الطريقة لربط مادة البلاط.
4. طريقة الأخدود. إنه مشابه لاتصال البلاط ، حيث يوجد ارتفاع من جانب وأخدود من الجانب الآخر. لوضع هذا الطلاء ، مطلوب أيضًا سطح أرضي مسطح.
5. اتصال بقفل. أساسها من البلاستيك ، مع وجود مسامير على طول الحافة بطريقة يتم تثبيتها في أقفال خاصة موجودة على اللوحة المجاورة. لتثبيت البلاط بوصلة قفل ، يلزم وجود سطح مستوٍ ، لأن هذه المادة ليست مرنة وبلاستيكية بدرجة كافية.

عملية تركيب البلاط على التدفئة الأرضية

يتكون نظام التدفئة "تدفئة أرضية" لجميع أنواع أغطية الأرضيات من العناصر التالية:

• مادة للعزل الحراري من أسفل الهيكل لتوجيه الحرارة وقطع الأسطح الباردة ؛
• أنابيب خاصة للناقل الحراري ؛
• شبكة التعزيز وعناصر ربط الأنابيب ؛
• الممله ملموسة؛
• بلاط أرضيات من الفينيل.

يتم إجراء الحسابات مسبقًا لتحديد معالم أنابيب التدفئة. عددهم محدود بقوة غلاية التدفئة لتسخين حجم معين من السائل. دائرة واحدة - ما لا يزيد عن خمسة وعشرين مترًا طوليًا لأنبوب التسخين.

يقترح القيام بالعمل بالترتيب التالي:

1. يتم وضع طبقة عازلة للحرارة على سطح الطلاء الخشن ، ويتم استخدام شريط مانع للتسرب للتعويض عن التمدد الحراري للخرسانة.
2. لتحديد الأنابيب - أدلة. في الشكل المعتاد ، يكفي وضع شبكة تقوية وربط الأنابيب بالمشابك كل عشرين إلى خمسة وعشرين سم ، ويجب أن يثبت التثبيت الأنبوب ، مع ترك مساحة للتمدد الحراري.
3. يتم تركيب الأنابيب بالقرب من الجدران على مسافة 70 مم.
4. يوفر الإجراء الخاص بتمديد الأنابيب إخراج النصائح لمشعب التوزيع.
5. بعد عمل مد الأنابيب ، يتم إجراء اختبار التسرب ويتم رفع درجة حرارة السائل إلى 20-25 درجة ، يتم عمل ذراع التسوية.
6. بعد تجفيف ذراع التسوية النهائي ، يبدأ تحضير وتركيب بلاط PVC.
7. يتم تنظيف سطح ذراع التسوية تمامًا من الأوساخ وإزالة العيوب وإزالة الغبار.
8. اترك البلاط في الغرفة عند درجة حرارة 20 درجة لمدة 12 ساعة على الأقل ، بحيث يأخذ أبعادًا ويستقيم.
9. لن يكون البلاط مع نظام قفل التثبيت وعلى أساس اللصق الذاتي صعبًا أثناء عملية التثبيت. مثبتة من زاوية الغرفة البعيدة مع حافة كل صف بمقدار 1/3 أو 1/2 lamellas. في الوقت نفسه ، يتم إدخال نتوءات البلاط التالي في أخاديد الأقفال دون بذل مجهود مفرط.يتم تقويم البلاطات ذاتية اللصق أثناء التركيب لتحرير الهواء أسفل المنتج والالتصاق بالطلاء بقوة.
10. يتطلب البلاط ، الذي يتم التخطيط لعملية التثبيت الخاصة به باستخدام الغراء ، اختياره الدقيق ، مع مراعاة ظروف درجة حرارة التشغيل.

وضع الخيار

بعد التعرف على شروط ومتطلبات عملية تركيب نظام هيدروليكي "أرضي مُدفأ" ، سيختار أصحاب المباني بسهولة المواد المناسبة لـ اغطية الارضية من وجهة نظر الجماليات واستخدامها في الممارسة العملية لحل مسألة توفير الطاقة. المهم هو عملية تركيب نظام التدفئة تحت الأرضية. بلاط PVC. ستكون التكاليف الأولية لشراء المعدات وتنفيذ أعمال التركيب أكثر من مبررة في وقت قصير.

يظهر أحد خيارات وضع غطاء الأرضية النهائي لبلاط الفينيل في المادة أدناه.

تركيب بلاط الفينيل

التدفئة تحت الأرضية "الهدف =" _ فارغ ">")

تدفئة أرضية الكابلات الكهربائية والبلاط PVC

وهي عبارة عن شبكة خاصة (حصيرة كابل) مزودة بكابل تدفئة متصل بها بطريقة تشبه الثعبان.

يتم أيضًا استخدام خيار أرخص ، والذي يتضمن تثبيت كبل مثبت فقط في القاعدة. يتم تسخين النظام بسبب تحويل الطاقة الكهربائية إلى طاقة حرارية.

من المستحيل وضع بلاط PVC مباشرة على مثل هذا الهيكل ، لأن تركيب الأخير يتطلب تساوي القاعدة. لذلك ، إذا اخترت هذا النوع من التدفئة تحت الأرضية ، فستحتاج إلى إخفائه تحت ذراع التسوية الخرساني.

تشمل مزايا هذا النظام المزيد من التثبيت في الميزانية (مقارنة بدائرة المياه) ، وتوحيد درجة الحرارة على طول الطول ، والقدرة على التثبيت في الغرف حيث تنخفض درجة الحرارة إلى درجة الصفر (المنازل الريفية ، وما إلى ذلك).

البلاط والبلاط البورسلين من المواد العملية للغاية ، لكنها باردة للمشي حافي القدمين. يحل نظام التدفئة الأرضية هذه المشكلة ، فضلاً عن توفير تدفئة إضافية للغرفة. للوهلة الأولى ، تعتبر تدفئة الأرضية بالأشعة تحت الحمراء هي الأنسب للبلاط ، حيث إنها تحتوي على أنحف عناصر التسخين. ولكن في الواقع ، يتسبب الفيلم في حدوث مشاكل أكثر من الفوائد عند وضع مادة لاصقة للبلاط. في هذه المقالة ، سننظر في كيفية تثبيت تدفئة أرضية بالأشعة تحت الحمراء بيديك.

سريع المادة التنقل

بلاط فينيل كوارتز مغلق

عند وضع البلاط المتشابك على "أرضية دافئة" ، يجب مراعاة الحالة - لترك فجوات تعويض على طول جميع الجدران من 5 إلى 10 مم. تسمح الفجوات للبلاط بالتحرك أثناء تمدده حتى لا تتضرر المفاصل.

بلاط القلعة فن الشرق يوصى باستخدامه مع أنظمة التدفئة الكهربائية ، ولا ينصح باستخدام تسخين المياه. لا تزيد درجة حرارة التسخين عن 28 درجة مئوية. بشكل عام ، بلاط القلعة حساس لتغيرات درجات الحرارة ويغير حجمها. يجب ترك فجوة درجة الحرارة لا تقل عن 1 سم ، وينطبق هذا أيضًا على التركيب "بأرضيات دافئة" ، واستخدامها في الشرفات ، والغرف الموجودة على الجانب الجنوبي ، حيث يمكن أن تحدث التدفئة في الشمس.

لا توصي الشركة المصنعة باستخدام أي ركيزة تحت البلاط المتشابك ، أثناء التثبيت العادي وعند التمديد على أرضية دافئة.

في العلامة التجارية فن الشرق هناك واحد آخر مجموعة فن حجر فئة 33/42 ، والتي تتميز بهيكلها. يستخدم هذا البلاط لوحة SPC صلبة كقاعدة حاملة. هذه اللوحة عبارة عن بوليمر حجري (مركب ستون بوليمر).

على عكس صفائح الكوارتز والفينيل مع لوح WPC (الخشب البوليمر المركب) ، فإن البلاط الحجري من ART EAST:

78٪ كربونات الكالسيوم وخالي من عوامل النفخ ودقيق الخشب والمواد البلاستيكية ؛

أرق ، ولكن في نفس الوقت أقوى ، وأكثر مقاومة لاستقرار الأبعاد عند تغيير الرطوبة ودرجة الحرارة ؛

أكثر دواما بسبب نفس الهيكل الأكثر كثافة.

ART STONE SPC عبارة عن بلاط راتنج حجري متشابك تم اختباره معمليًا ليتفوق على أرضيات WPC. كل هذه الخصائص تجعل بلاط مجموعة Stone المادة الأكثر ملاءمة للتدفئة الأرضية من البلاط المتشابك PVC الأخرى.

تظهر الاختبارات أن ART STONE يمكنه أيضًا تحمل درجات حرارة أعلى من 28 درجة مئوية. لكن ممثل العلامة التجارية لا يزال يوصي بعدم المخاطرة واستخدام هذا القيد أثناء التشغيل. يمكن استخدام بلاط Art Stone المتشابك مع أي نوع من أنظمة التدفئة الأرضية.

بلاط التعشيق PVC الأرض انقر - يتكون من 30٪ كوارتز. بالمقارنة مع الطلاءات الأخرى من الكوارتز والفينيل ، فهي ناعمة. يمكن تغيير حجم التدفئة الأرضية تحت أرضية صفائح الكوارتز والفينيل التي تعمل بتقنية النقر فوق الأرضية ويمكن أيضًا أن تتوسع عند تثبيتها في المناطق ذات أشعة الشمس الشديدة (النوافذ المواجهة للجنوب ، والنوافذ الممتدة من الأرض إلى السقف ، وما إلى ذلك). عند التمديد ، تأكد من ترك فجوة تبلغ 1 سم ، ويفضل أيضًا عمل وصلات تمدد تحت العتبات عند مداخل الغرف وكل 8-10 أمتار من شبكة متصلة. استخدم طبقة أساس LVT بسمك 1.5 مم أو 1 مم. لا ينصح بالتسخين بالأشعة تحت الحمراء ، يمكن أن يرتفع البلاط عند المفاصل.

جمع البلاط القلعة زينة - المادة صلبة ومستقرة إلى حد ما ، وتحتوي على ما يصل إلى 70٪ من رمل الكوارتز. تنصح الشركة المصنعة باستخدام الركيزة عند وضع ذراع التسوية الخرساني ، وإلا فإن الأرضيات تبدأ في التشقق. يُسمح باستخدامها مع أنظمة التدفئة ، بما في ذلك أنظمة الأفلام. استخدم مع أنظمة المياه حيث قد تتجاوز درجة الحرارة 28 درجة غير مرغوب فيه.

من الممكن وضع البلاط المتشابك الزخرفي مع أو بدون فواصل التمدد (عتبات).

البلاط جبال الألب الأرض يمكن وضع الأقفال على أنظمة التدفئة. من الأفضل استخدام نوع كابل لتنظيم درجة الحرارة والحفاظ عليها لا تزيد عن 28 درجة مئوية. مطلوب خلوص حول محيط 8-10 ملم.

مزايا الأرضية الدافئة

أدناه سننظر في أبسط تدفئة تحت الأرضية - أرضية ic تحت البلاط.

مزاياها هي كما يلي:

1. لا يفقد الهواء الموجود في الغرفة نضارته ، لأن هذا النوع من التدفئة لا يؤثر عليه بأي شكل من الأشكال.
2. الأرضية المسخنة بالأشعة تحت الحمراء تحت البلاط ، التي تشع أطوال موجية طويلة ، لا تسخن سطح الأرضية نفسها فحسب ، بل تسخن أيضًا جسم الشخص الذي يمشي عليها حاليًا.
3. تسمح طريقة نقل الحرارة هذه بإعادة انبعاثها من أجسام مسخنة مسبقًا ، مما يزيد من درجة الحرارة الإجمالية في الغرفة بشكل أكبر.
4. يزيد محتوى الأيونات السالبة في الهواء بمقدار 4 مرات على الأقل.
5. في عملية التشغيل ، لا ينبعث فيلم الأشعة تحت الحمراء الغبار والضوضاء والاهتزازات.
6. كمية الإشعاع الكهرومغناطيسي المتولدة صغيرة جدًا بحيث يمكن إهمالها.
7. هذا النوع من التسخين يُدركه الشخص بشكل أكثر متعة في درجات الحرارة المنخفضة الأولية في الغرفة مقارنةً بحالة تسخين المياه.

إذن ما هي الأرضية المعزولة بالحرارة بالأشعة تحت الحمراء الموضوعة تحت البلاط؟ بشكل عام ، يتكون التسخين بالأشعة تحت الحمراء من غشاء رقيق بسمك 0.3-1 مم ، ومجهز من الداخل بعنصر موصل كهربيًا. فيما يلي وصف لكيفية تثبيت تدفئة تحت البلاط تحت البلاط.

تركيب ارضية دافئة

وضع دائرة تسخين المياه تحت الأرضية على المادة العازلة

عند تركيب نظام تدفئة الأرضية تحت بلاط الأرضيات PVC ، يتم استخدام الأنابيب الموضوعة في ذراع التسوية. عملية التثبيت كالتالي:

1. يتم تنظيف القاعدة الخرسانية من الحطام ، إذا لزم الأمر ، يتم إجراء إصلاحات محلية.
2. يتم تسوية التداخل ببناء خلائط ذاتية التسوية.
3. يتم وضع مادة عازلة على القاعدة مع طبقة رقائق معدنية.
4. شريط مثبت حول محيط الغرفة.
5. يتم وضع الأنابيب وفقًا للمخطط المختار - "الحلزون" أو "الأفعى".لإصلاح الخطوط ، يتم استخدام خطافات بلاستيكية خاصة. أيضًا ، يمكن وضع الأنابيب على شبكة تقوية ، يتم ربطها بحزم بلاستيكية.
6. النظام متصل بالمجمع ، مملوء بالماء وفحص الأداء.
7. يتم سكب الأنابيب باستخدام ذراع التسوية ، بعد إيقاف تشغيل النظام مسبقًا. لن يكون من الممكن تشغيله إلا بعد أن يجف المحلول تمامًا.

إذا كان صب ذراع التسوية غير ممكن ، على سبيل المثال ، على قاعدة خشبية ، يتم وضع الأنابيب بطريقة جافة. في الممشى الخشبي ، يتم قطع القنوات للأنابيب ، وبعد وضعها ، يتم تثبيت قاعدة من الخشب الرقائقي المتساوي أسفل بلاط الكوارتز والفينيل.

الأرضيات الساخنة بالماء والبلاط PVC

إنه هيكل معقد ومغلق يتكون من أنابيب ومضخة ومشعب توزيع وصمامات وتركيبات وفتحة تهوية ومثبتات.

واحدة من المزايا الرئيسية لهذا النموذج هو الحد الأدنى من فقدان الحرارة. بالإضافة إلى ذلك ، فهي صديقة للبيئة ، ولا تخلق إشعاعًا كهرومغناطيسيًا (على عكس الأرضيات الكهربائية).

غالبًا ما يتم تثبيتها في المنازل والبيوت الخاصة ، لأن تركيب غلاية التدفئة ضروري. في الشقق ، يلزم التوافق الهيدروليكي مع نظام التبادل الحراري المثبت مسبقًا في الغرفة.

نماذج المياه تتطلب التوصيل الحراري لمواد التشطيب. في هذا السياق ، بلاط PVC هو الخيار الأفضل.

تشمل العيوب خطر التسرب والتركيب الذي يستغرق وقتًا طويلاً.

بلاط لاصق من الفينيل

بلاط الفينيل مادة ناعمة إلى حد ما. عند تسخينها ، يتمدد البلاط بشكل كبير. يمكن أن تتأثر التغييرات في الأبعاد ليس فقط بنظام التدفئة الأرضية ، ولكن أيضًا بالتعرض لأشعة الشمس المباشرة. ولكن مع ذلك ، يرى بعض المصنّعين أنه من الممكن استخدام بلاط الفينيل ونظام "الأرضية الدافئة".

على سبيل المثال ، شركة تاركيت يعطي التعليمات التالية:

لا تقم بتثبيت بلاط Art Vinyl على نظام تسخين لا يضمن عدم وجود تكاثف على الركيزة.

لا تدع درجة حرارة سطح القاعدة تتجاوز 27 درجة مئوية.

قبل وضع البلاط المعياري ، يتم إيقاف تشغيل نظام التدفئة قبل 3-4 أيام من بدء العمل.

يتم التمدد عند درجة حرارة الغرفة 15-28 درجة مئوية ، على النحو الأمثل عند 20 درجة مئوية.

يتم توصيل نظام التدفئة في موعد لا يتجاوز 72 ساعة بعد انتهاء التمديد.

تظهر التجربة أنه عند التسخين فوق 27 درجة مئوية ، يصبح بلاط Tarkett و Forbo فينيل ناعمًا ، لذلك نحن ، بصفتنا خبراء ، لا نوصي بوضع بلاط الفينيل على "أرضية دافئة". نعتقد أن هذه المادة يمكن أن تتباعد عند المفاصل وتتشوه تحت تأثير الحرارة.

افعل ذلك بنفسك وضع أرضية فيلم تحت البلاط

في المرحلة الأولية ، يتم تنفيذ الأعمال التحضيرية. يتم تنظيف السطح من الحطام وتسويته. يمكن أن يصل سمك الأرضية الدافئة إلى 1.5 سم ، وتكون الطبقة المتسلسلة التقريبية من المواد المراد رصها كما يلي:

• الركيزة العاكسة للحرارة - 2-3 مم ؛
• فيلم الأشعة تحت الحمراء - 0.4-0.5 مم ؛
• شبكة الطلاء - حتى 2 مم ؛
• طبقة من الملاط الخرساني (أو لاصق البلاط).

تحتاج على الفور إلى اتخاذ قرار بشأن:

• موقع منظم الحرارة
• التوزيع الفعال للفيلم تحت البلاط.

يبدأ تركيب الأرضية الدافئة بوضع ركيزة عاكسة للحرارة. الخيار الأفضل هو استخدام شرائط حجمها 0.6 متر ، وإذا قمت بشراء مادة عريضة ، فيجب قطعها.

يتم وضع فيلم الأشعة تحت الحمراء فوق الركيزة. هناك المتطلبات التالية لهذا العمل:

• لا تضع أثاثًا ثابتًا على الفيلم (فقد يؤدي ذلك إلى نضوب النظام) ؛
• يجب أن يغطي الفيلم 70٪ من مساحة الغرفة ؛
• وجود مسافة بادئة من الجدران على مستوى 10-12 سم ؛
• لم يتم تثبيت الفيلم مع تداخل.

من الأفضل توزيع الفيلم بطول أقصى للغرفة. يتم قطع مادة التسخين المحددة.يوصى بقطع قطع الفيلم في الأماكن التي لا توجد بها طبقة من الجرافيت. إذا كنت لا تزال بحاجة إلى قطعه على طول طبقة الجرافيت ، فسيتم عزل هذا المكان لاحقًا بشريط لاصق أو شريط كهربائي. الفيلم متصل بالركيزة بشريط لاصق.

بعد ذلك ، عليك القيام بتوصيل أرضية الفيلم

يتم إيلاء اهتمام خاص للتركيب الصحيح لجهاز استشعار الحرارة ودرجة الحرارة. من الجدير بالذكر على الفور أن منظم الحرارة الواحد يمكنه عادة "خدمة" غرفة بمساحة 12-15 مترًا مربعًا

يتم تثبيته بجانب الأسلاك.

يتم تثبيت الكابل على الفيلم باستخدام مشابك نحاسية. يتم التحقق من درجة موثوقية الوصلات باستخدام أنصاف المشابك ، والتي يجب أن تكون على اتصال ببعضها البعض. لعزل المشابك ، يتم استخدام الشريط البيتوميني ومانع تسرب السيليكون.

بينما يجف مانع التسرب ، يتم تثبيت منظم الحرارة. عند استخدام جهاز علوي ، يتم توجيه الكابل خارج الحائط ووضعه في صندوق بلاستيكي. إذا كان منظم الحرارة مدمجًا ، فسيتم عمل ثقب تحته في الحائط ويتم عمل ومضات للكابل.

يتم تركيب مستشعر درجة الحرارة تحت الفيلم. للقيام بذلك ، يتم عمل أخدود في القاعدة ، ويتم وضع المستشعر نفسه في أنبوب مموج. يتم وضع سلك المستشعر بحيث يقع مباشرة تحت البلاط.

يتم توصيل منظم الحرارة بإحكام بالجدار ومتصل بالكابل الكهربائي. يتم لصق الشريط اللاصق بشكل غير مباشر على الفيلم. لتأريض الأرضية ، يتم توصيل أحد طرفيه بالسلك.

بمساعدة تضمين اختبار لنظام التدفئة ، يتم فحص أدائه. يجب تسخين جميع الأقسام لمدة 5-8 دقائق. باستخدام جهاز اختبار ، يتم فحص أماكن القطع والمفاصل للفيلم.

بعد ذلك ، يتم وضع الأرضية الدافئة بالتسلسل التالي:

• الثقوب مصنوعة
• يتم إدخال المسامير فيها ؛
• شبكة الطلاء متصلة بمسامير ذاتية التنصت ؛
• يتم إنشاء ذراع تسوية خرساني أولي رقيق وموحد ؛
• هناك تجفيف كامل لذراع التسوية.
• يتم إجراء آخر فحص لأداء الأرضية الدافئة ؛
• يتم تطبيق ذراع التسوية ؛
• بعد أن يجف ، يتم وضع البلاط.

يجب أن يتم الشد في مسامير اللولب عند ربط شبكة التقنيع بعناية فائقة. يمكن أن تتسبب في تلف سطح الفيلم أو جهات الاتصال ، مما يؤدي إلى حدوث انقطاع في الدائرة الكهربائية. بعد التثبيت النهائي للشبكة ، من الضروري اختبار الأرضية الدافئة.

عندما يحظر وضع أرضية الفيلم:

• العمل في رطوبة عالية ودرجة حرارة الهواء أقل من 0 درجة مئوية ؛
• استخدام المسامير كمثبتات.
• قم بتوصيل الفيلم دون التأريض ؛
• ثنيها بزاوية 90 درجة في مقطع يصل طوله إلى 5 سم ؛
• قم بتثبيت الفيلم بالقرب من أجهزة التدفئة الأخرى.

لتجنب التلف الميكانيكي للفيلم ، يوصى بتنفيذ أعمال التركيب بأحذية ناعمة. يمكنك استخدام الأرضية الدافئة بالأشعة تحت الحمراء بعد حوالي شهر ، عندما تكون القاعدة الخرسانية أسفل البلاط جافة تمامًا.

فيديو على جهاز أرضية الفيلم:

فوائد استخدام أرضيات الكوارتز من الفينيل والتدفئة الأرضية

1. توصيل حراري. بلاط فينيل الكوارتز يحتفظ بالحرارة.
2. تسخين سريع. نظرًا للسمك الصغير لبلاط PVC (حتى 7 مم) ، تنتشر الحرارة بسرعة وبشكل متساوٍ.
3. سلامة البيئة. لا توجد إضافات ضارة وسامة في هيكل الكوارتز فينيل: لا يوجد انبعاث أثناء التسخين.
4. الاستاتيكيه. لا يتراكم الجهد الساكن على السطح ، والبلاط PVC لا يجر التيار ، فهو آمن تمامًا مع نظام تسخين الفيلم.
5. استقرار. يتحمل فينيل الكوارتز التغيرات في درجات الحرارة دون عواقب.
6. براعه. بلاط فينيل الكوارتز من النوع اللاصق أو القفل متوافق مع جميع أنواع التسخين ، باستثناء نوع فيلم الأشعة تحت الحمراء.

إيجابيات وسلبيات تدفئة الأرضية ببلاط الكوارتز من الفينيل

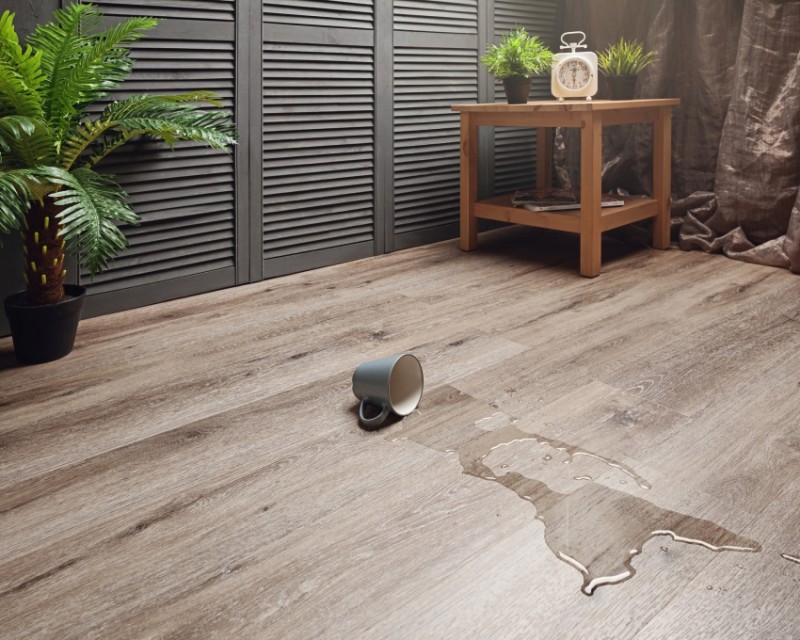

بلاط فينيل الكوارتز له مقاومة جيدة للرطوبة

بلاط الكوارتز الفينيل هو مادة تشطيب حديثة لها المزايا التالية:

• التصفيف. كل طبقة مصنوعة من مواد خام آمنة وصديقة للبيئة. عند تسخين أرضية دافئة ، فإن الطلاء النهائي لا ينبعث منه مواد ضارة في البيئة.
• مقاوم للرطوبة. غطاء الأرضية هذا عالمي ويمكن استخدامه في الغرف ذات الرطوبة العالية. هذا مناسب ، لأنه غالبًا ما يتم وضع تدفئة أرضية كهربائية في الحمام.
• ارتداء المقاومة. إذا قارنا الطلاء بالرقائق ، فإنه يتوافق مع الفئة 32 من حيث مقاومة التآكل.
• العملية. يسهل العناية بالطلاء ، ولا يمتص الأوساخ ويمكن تنظيفه بمنظفات بسيطة.
• مقاوم النار. هذه المادة لا تحترق ولا تدعم اللهب ، لذلك يمكن استخدامها في الغرف ذات المتطلبات العالية للسلامة من الحرائق.
• الموصلية الحرارية العالية. سوف يقوم النظام الذي يحتوي على مثل هذا الطلاء بتسخين الغرفة بالتساوي.
• خصائص عازلة للصوت. يمنع الهيكل متعدد الطبقات موجات الصدمة والضوضاء حتى 19 ديسيبل.
• قابلية الصيانة. يمكن إزالة عنصر واحد بسهولة واستبداله بآخر جديد. لهذا ، لا تحتاج إلى استدعاء المعالج. أثناء تشغيل تدفئة الأرضية الكهربائية ، قد يكون من الضروري استبدال قسم الكابل. يتم تفكيك الطلاء النهائي أثناء الإصلاح وإعادة تجميعه بعد اكتماله.

الطريقة اللاصقة لوضع بلاط الفينيل تجعل من الصعب تفكيكه

مثل أي مادة أخرى ، فإن فينيل الكوارتز له عيوب:

باستخدام طريقة التثبيت اللاصق ، سيكون من الصعب تفكيك البلاط.
سطح فينيل الكوارتز ، الموضوعة على قاعدة خرسانية ، تبدو باردة وغير مريحة عند اللمس.

لذلك ، فإن الأرضية الدافئة في مثل هذه الظروف ستكون أكثر من مناسبة.
تتشكل فجوات بين البلاط - وهذا هو الفرق الرئيسي من المواد الملفوفة.
من المهم تسوية الأرضية السفلية بعناية قبل وضع البلاط. خلاف ذلك ، ستكون كل عيوبها مرئية.

طرق وضع فيلم التدفئة تحت البلاط

كقاعدة عامة ، عند وضع أرضية دافئة مزودة بمصدر طاقة ، يتم استخدام ثلاث طرق لموقعها:

1. الأرضيات تحت الطلاء مباشرة ، كما هو الحال مع أرضية الفيلم.
2. الموقع في سمك ذراع التسوية ، حيث يتم وضع طبقة النهاية بعد أن يجف.
3. تركيب تدفئة أرضية كهربائية فوق ذراع التسوية أسفل البلاط.

إذا كانت ذراع التسوية الأرضية في حالة ممتازة ، فيمكنك تثبيت أرضية دافئة أسفل صفيحة أو مشمع عليها مباشرة ، مما سيوفر الوقت بشكل كبير للعمل الإضافي. عند وضع أرضية كبلية كهربائية في المطبخ أو في الحمام أو في لوجيا ، تكون عناصر التسخين مخفية في سمك ذراع التسوية ، بعد أن كانت قد وضعت مسبقًا طبقة عازلة للحرارة.

في حالة وضع تدفئة تحت الأرضية في منازل من طابقين ، حيث يتم الانتهاء من عزل الأرضية في الطابق الأرضي ، لا يلزم وجود ذراع تسوية إضافي وعزل حراري. يتم وضع بلاط السيراميك في الأعلى وطبقة سميكة من الغراء بمثابة حماية للأرضية الدافئة. صحيح ، يجب عليك أولاً التحقق من التعليمات الخاصة به.

هل من الممكن وضع أرضية فيلم تحت البلاط

الأرضية الدافئة بالأشعة تحت الحمراء مخصصة أساسًا للتركيب "الجاف" تحت المصفح ، المشمع ، بلاط PVC ، السجاد. يدعي العديد من الشركات المصنعة ، لجذب العملاء ، أنه يمكن وضع فيلمهم في مادة لاصقة أو بلاط لاصق تحت البلاط.

هناك 3 أسباب رئيسية لعدم القيام بذلك:

أولا ، الفيلم لديه التصاق منخفض. إذا قمت على الفور بسكب ذراع التسوية عليه أو وضع البلاط ، فسوف يتحول إلى عائم. لهذا السبب ، سيكون للخرسانة صوت فارغ عند النقر عليها ، وإذا سقط شيء ثقيل على الأرض ، فقد يتشقق ذراع التسوية.

في بعض الأحيان ، من أجل التصاق أفضل للمحلول مع الطبقة العليا ، يحاولون إجراء الكثير من التخفيضات والشقوق.لكن تخيل مدى صعوبة عزلها كلها. علاوة على ذلك ، من الضروري العزل بشكل موثوق ودائم ، حتى لا تنكسر البلاط لاحقًا إذا بدأت في الصدمة من التسريبات وسيعمل التجمع الكونغولي من أجل الديمقراطية باستمرار.

• ثانياً ، تكوين الفيلم نفسه. جميع المواد اللاصقة للبلاط وقذائف الهاون القلوية. بمرور الوقت ، يتآكل فيلم البوليستر (PET) ، بغض النظر عن سمك أو عدد الطبقات. في أحسن الأحوال ، ستحدث ماس كهربائى وشرارة من التوصيلات الكهربائية المكشوفة.
• ثالثًا ، هناك أرضيات كهربائية للقضيب والكابلات مثالية لتركيب البلاط تحت البلاط. عند تثبيتها ، لا تحتاج إلى ابتكار أو اختراع أي شيء ، فهي مصنوعة خصيصًا للتثبيت "الرطب".

ولكن هناك العديد من خيارات التثبيت التي تمت مناقشتها أدناه.

فيلم الأشعة تحت الحمراء التدفئة الأرضية والبلاط PVC

ظهرت في السوق منذ وقت ليس ببعيد ، لكنها اكتسبت بالفعل شعبية كبيرة. إنها نظام مرن ورفيع ، يعتمد عملها على الأشعة تحت الحمراء بعيدة المدى. عنصر التسخين عبارة عن شبكة نانوية كربونية سداسية الشكل محاطة بطبقتين من مادة بوليمرية ومتصلة بواسطة قضبان نحاسية مطلية بالفضة.

التثبيت بسيط للغاية ، يتم تطبيق الغراء على القاعدة المستوية ، فوقها يتم وضع صفائح من فيلم التسخين تحت الأرضية ، ثم يتم تطبيق طبقة أخرى من التركيبة اللاصقة على الأخير ، حيث يتم بالفعل وضع بلاطات PVC اللاصقة.

تشمل المزايا الكفاءة العالية والتوصيل الحراري الممتاز وقابلية الصيانة الممتازة للمجمع بأكمله وطلاء PVC والتدفئة الأرضية. بالإضافة إلى ذلك ، فإن طيف الأشعة تحت الحمراء قريب قدر الإمكان من الطيف الشمسي ، وبالتالي فهو يعمل كنوع من "مواطن" الشخص من حيث علم وظائف الأعضاء.

ميزة لا شك فيها هي أن بلاط PVC ينقل الإشعاع دون أي خسارة تقريبًا ، مما يجعل من الفعال الجمع بين نظام التدفئة هذا مع هذا النوع من الأرضيات النهائية. وتجدر الإشارة أيضًا إلى التثبيت البسيط الذي يمكن إجراؤه يدويًا.

تشمل العيوب استهلاكًا كبيرًا للطاقة (خاصة في المساحات الكبيرة) ، وتدفئة الأثاث (بدون أرجل) ، والاعتماد على مصدر طاقة ثابت.

مزايا بلاط الكوارتز الفينيل

يقدر الكثيرون بلاط الكوارتز من الفينيل لقوتها العالية ومقاومتها للتآكل الهائل. من بين أشياء أخرى ، نظرًا لحقيقة أن البولي فينيل كلوريد مدرج في تركيبة مادة التشطيب هذه ، فإن بلاط أرضيات الكوارتز من الفينيل يكتسب الدفء الطبيعي. في المراجعات ، لاحظ المشترون أنه من اللطيف الملمس ، على عكس السيراميك. المزايا الرئيسية لأرضيات الكوارتز من الفينيل:

1. الصداقة البيئية للمادة. لا تنبعث مواد ضارة حتى في درجات الحرارة العالية.
2. بلاط فينيل الكوارتز ، الذي تخبرنا المراجعات أنه لا يمتص الماء على الإطلاق ، يستخدم على نطاق واسع في الغرف ذات المستويات العالية من الرطوبة.
3. مقاوم النار. لا يدعم عملية الاحتراق ، أي أنه مادة إطفاء ذاتي.
4. مقاومة عالية للعوامل الكيميائية.
5. مستوى عالٍ من مقاومة التآكل ، وبالتالي المتانة ، فإن عمر خدمة البلاط هو 25 عامًا.
6. مقاومة للتغيرات في درجات الحرارة.
7. مقاومة التأثير.
8. لها صفات امتصاص الضوضاء.
9. سهولة الصيانة والإصلاح. يمكن غسل البلاط بأي منظف. إذا كانت هناك حاجة إلى إصلاحات ، فيمكن إزالة بلاطة واحدة بسهولة واستبدالها بلوحة جديدة.
10. خصائص جمالية ممتازة.
11. إذا رغبت في ذلك ، يمكنك عمل أرضية "دافئة" أسفل بلاط الكوارتز من الفينيل ، ولا داعي لوضع طبقة سفلية.
12. المادة لا توصل الكهرباء وهي مضادة للكهرباء الساكنة.
