سخان فيلم الأشعة تحت الحمراء على السقف

تسخين بالأشعة تحت الحمراء سقف ZEBRA EVO-300

تم تطوير سخان الفيلم Zebra EVO-300 بواسطة مصنع Chelyabinsk "PSO-EVOLUTION" ويتم تحسينه باستمرار. هذا سخان من النوع المعياري ، والذي يعطي ميزة في التثبيت. يباع السخان الكهربائي للفيلم في نسختين: في صندوق (50 قطعة بمساحة 15 متر مربع من المواد في شريط واحد) أو في أجزاء بأحجام قياسية بطول 0.6-6 متر. سيتطلب سخان تشيليابينسك ZEBRA EVO-300 مساحة أصغر بكثير من السخانات الكهربائية - 60٪ فقط من المنطقة الساخنة.

مظهر ZEBRA EVO-300:

1. الأسلاك الفرعية (المرحلة ، صفر) ؛

2. اتصال التأريض.

3. شعار الشركة ZEBRA EVO-300 وملصق مغلف يشير إلى جانب عمل السخان ؛

4. عناصر التسخين.

5. مجالات للتثبيت.

تحديد:

• الفولتية المقدرة Un - 220 فولت ، 50 هرتز ؛

• الطاقة القصوى - 220 واط / متر مربع ؛

• تيار الحمل المقدر بـ - 1 أمبير / متر مربع ؛

• الأعلى. درجة حرارة التسخين ZEBRA EVO-300 45-50 ° C ؛

• سماكة قطعة قماش - لا تزيد عن 1 مم.

نطاق حجم سخان ZEBRA:

• الطول - من 0.6 إلى 6 م ؛

• العرض - 0.5 م.

كل جزء من EVO-300 عبارة عن عنصر تسخين كامل بقدرة 66 وات ، والذي يعمل بشكل فعال من التيار الكهربائي 220 فولت. يمكن أن يصبح التسخين بالأشعة تحت الحمراء على أساس ZEBRA EVO-300 المصدر الرئيسي للحرارة في أي غرفة. يتم إجراء التسخين بأقل استهلاك للطاقة وبسرعة كبيرة ، وهو ما يسهله الإشعاع أحادي الاتجاه للسخانات.

بالإضافة إلى سلسلة EVO-300 ST القياسية ، أصبحت سلسلة ZEBRA EVO-300 PRO المحسنة متاحة ، وهي قادرة على توليد طاقة حرارية أكثر بنسبة 10٪ بنفس استهلاك الطاقة. ضمان الشركة المصنعة لـ ZEBRA EVO-300 هو 10 سنوات ، ومدة الخدمة المقدرة لا تقل عن 25 عامًا. يمكنك التعرف على أسعار تركيب نظام تسليم المفتاح ZEBRA EVO-300 هنا.

لوحات السقف المائي من نوع الأشعة تحت الحمراء

التصميم عبارة عن نظام من العوازل والعاكسات التي توجه الطاقة إلى مناطق محددة من الغرفة. يتم تسخين المياه إلى درجة حرارة معينة من خلال أنابيب محاطة بغلاف من الألومنيوم. يتم تسخين السائل في الكتلة ، ويتم توزيع الحرارة في الغرفة بسبب الحركة النشطة للمياه عبر الأنابيب.

في الموسم الحار ، يدور المبرد عبر الأنابيب ، وبفضل ذلك يمكنك إنشاء درجة حرارة داخلية مريحة على مدار السنة.

يتميز نوع تسخين المياه بالأشعة تحت الحمراء بالمزايا التالية:

• مستوى تسخين قابل للتعديل
• إمكانية التدفئة المحلية
• سلامة صحة الإنسان.
• انخفاض استهلاك الطاقة
• عملية صامتة
• سهولة التركيب؛
• إمكانية التحكم عن بعد
• براعة (يمكنك تسخين الغرفة أو تبريد درجة حرارة الهواء).

لوحات الأشعة تحت الحمراء للمياه في السقف لها عيب كبير - التكلفة العالية.

سقف دافئ

• الميزة الرئيسية للسقف الدافئ
• عدم وجود سقف دافئ
• تركيب سقف دافئ

الميزة الرئيسية للسقف الدافئ

لذا ، فإن الحجة الأكثر أهمية لصالح استخدام التسخين بالأشعة تحت الحمراء هي على وجه التحديد الطاقة المنخفضة لهذا النوع من التدفئة مقارنة بأنظمة التدفئة الأخرى.

على سبيل المثال ، يبلغ متوسط ​​قوة نظام تسخين المياه 50-80 واط لكل متر مربع. وقوة الأفلام لجهاز تسخين السقف ، المعلن عنها من قبل الشركة المصنعة ، هي 15 واط. إنه رائع بالطبع. لكن ليس كل شيء بهذه البساطة.

لتركيب فيلم التسخين على السقف ، من الضروري تركيب الخراطة ، وتركيب الحصائر العازلة للحرارة ، وتركيب الطبقة العاكسة ، وبعد ذلك فقط قم بتركيب فيلم التسخين.

في الوقت نفسه ، عليك أن تفهم أن فقدان الحرارة في منزلك أو مكانك يجب أن يكون ضئيلاً للغاية.خلاف ذلك ، فإن استهلاك الطاقة عند استخدام السقف الدافئ سيكون مشابهًا لأنظمة التدفئة التقليدية.

هذا بالطبع أرخص من جهاز ، على سبيل المثال ، نظام خرساني لأرضية ماء دافئ. لكن الجودة هي الإيجابية الوحيدة.

عدم وجود سقف دافئ

إذا كان لديك أرضيات من الماء الدافئ ، فيمكن تسخينها بواسطة أي غلاية. على سبيل المثال ، الكهرباء والغاز والديزل والوقود الصلب ومضخة الحرارة ومجمع الطاقة الشمسية وما إلى ذلك.

لكن فيلم التسخين بالأشعة تحت الحمراء يعمل فقط على الطاقة الكهربائية. وبالتالي ، في حالة انقطاع الكهرباء ، ستترك بدون تدفئة.

وفقًا لمبدأ التدفئة ، فإن الأسقف الدافئة والأرضيات الدافئة هي نفسها. يعمل كلا النظامين في نطاق التسخين بالأشعة تحت الحمراء طويل الموجة.

لذلك ، لن أعتبر الأسقف الدافئة هي التدفئة الرئيسية. كبديل من فضلك. على سبيل المثال ، تقوم بتشغيل الأسقف الدافئة أثناء النهار أثناء وجودك في العمل. وفي الليل ، قم بتسخين الموقد أو قم بتشغيل غلاية أخرى.

من الملائم أيضًا استخدام تدفئة السقف في غير موسمها للحفاظ على درجة حرارة مريحة في المنزل دون تشغيل التدفئة الرئيسية.

تركيب سقف دافئ

عند تثبيت فيلم تسخين على السقف ، من الضروري الانتباه إلى جودة الاتصال بين كابل الإمداد والفيلم والعزل الموثوق به لهذا الاتصال ، حيث لا يتم استبعاد تسرب المياه من السقف أو الشقق العلوية. وإذا كان الاتصال ضعيف العزل ، فقد تتعرض لصدمة كهربائية أو قد ينشب حريق بسبب ماس كهربائي بالمياه.

وإذا كان الاتصال ضعيف العزل ، فقد تصاب بصدمة كهربائية أو يمكن أن يحدث حريق بسبب ماس كهربائي بالماء.

القاعدة التالية عند تثبيت سقف دافئ هي على وجه التحديد التثبيت المسموح به لسقف التشطيب على مسافة لا تزيد عن 100 مم من فيلم التسخين.

في هذه الحالة ، يجب ألا يتجاوز سمك مواد السقف النهائية 20 مم.

بالإضافة إلى كل ما سبق ، يختلف فيلم التسخين لجهاز السقف الدافئ عن فيلم جهاز الأرضية الدافئة.

تم تجهيز فيلم السقف الدافئ بعناصر عاكسة إضافية ، والتي بدورها تسمح لك بتركيب أسقف دافئة بارتفاع لا يزيد عن 4 أمتار.

لتلخيص ما سبق ، يُنصح باستخدام الأسقف الدافئة في المباني والمباني المعزولة جيدًا كتدفئة بديلة أو في غير موسمها.

من الملائم أيضًا استخدام الأسقف الدافئة مع إمداد مستمر بالطاقة الكهربائية. على الرغم من أن لا أحد سيقدم ضمانات لعدم انقطاع العرض اليوم.

ولتوفير التدفئة الأساسية ، يمكنك استخدام أنظمة تدفئة الرادياتير أو التدفئة الأرضية أو أي نظام آخر.

إذا كانت لديك أسئلة حول تركيب أنظمة التدفئة تحت الأرضية ، فاتبع الروابط وستتلقى إجابات شاملة حول تركيب أنظمة التدفئة الأرضية أو المائية. تم النشر بواسطة econet.ru

إذا كانت لديك أي أسئلة حول هذا الموضوع ، فاطلبها من المتخصصين وقراء مشروعنا هنا.

تركيب فيلم تدفئة على السقف

لكي يكون نظام التسخين النهائي فعالاً ، يجب اتباع القواعد التالية عند العمل:

1. قبل التثبيت من الضروري إجراء العزل الحراري للغرفة (الجدران والأبواب والنوافذ).
2. لا تقم بتثبيت تسخين الفيلم في غرفة ذات رطوبة عالية أو في درجات حرارة منخفضة.
3. يجب أن يشغل نظام التدفئة ، الذي يعمل باعتباره النظام الرئيسي ، ما لا يقل عن 80٪ من إجمالي مساحة السقف. لمزيد من 40٪ يكفي.
4. يجب أن تتوافق الطاقة الحالية مع القيمة المحددة في جواز سفر نظام التدفئة. إذا كان أقل من المطلوب ، فمن الضروري تثبيت كتلة توزيع.
5. يجب تركيب مستشعر درجة الحرارة على مستوى 170 سم من مستوى الأرض.
6. يحظر ثني سخان لفة بزاوية 90 درجة.
7. بالنسبة للأسقف العالية جدًا - فوق 360 سم - لن تعمل الطرز القياسية ، لأن استهلاك الطاقة في هذه الحالة سيكون كبيرًا بشكل غير معقول.
8. لتقليل فقد الحرارة ، يوصى بتركيب فيلم رقائق تحت فيلم الأشعة تحت الحمراء. سوف يعكس الحرارة في الغرفة.
9. يجب قطع سخان الأسطوانة فقط على طول الخطوط المحددة.
10. تحتاج إلى إصلاح سخان الأشعة تحت الحمراء باستخدام دباسة أو مثبتات خاصة ، بينما يجب أن تكون السحابات موجودة في الأجزاء الشفافة من الفيلم.
11. يجب ألا تزيد المسافة بين شرائح الفيلم عن 50 مم.
12. أثناء التثبيت ، تأكد من أن أسطح التسخين لا تتلامس مع المواد القابلة للاشتعال أو القابلة للاشتعال.
13. يجب عزل وصلات الأسلاك الكهربائية بعناية باستخدام شريط عازل وأغطية بلاستيكية.

يتم تثبيت تسخين الفيلم بالأشعة تحت الحمراء على أربع مراحل:

1. حساب المواد لتركيب نظام تسخين الفيلم.
2. القيام بأعمال العزل الحراري للسقف.
3. تركيب عناصر نظام التدفئة وتركيب جهاز استشعار درجة الحرارة.
4. الاتصال بالشبكة والثرموستات.

بعد تحديد الكمية المطلوبة من المواد وشرائها ، انتقل إلى العزل الحراري للسقف. للقيام بذلك ، استخدم عازلًا للحرارة مصنوعًا من رقائق معدنية (فولجويزول بنوفول وغيره). يجب تقوية المادة على كامل سطح السقف وتوضع قليلاً على الجدران لتقليل فقد الحرارة.

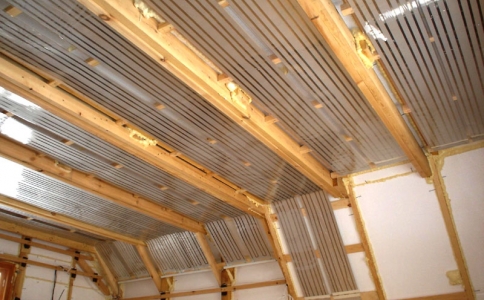

فيلم IR مركب في الأعلى. قم بتثبيته على السحابات المضمنة في المجموعة ، ووضعه بحيث يسقط على الأماكن المحددة للقطع - وبهذه الطريقة لن تتلف عناصر التسخين.

عندما يتم إصلاح الفيلم ، من ناحية ، من الضروري عزل جهات الاتصال ، ومن ناحية أخرى ، قم بتوصيل الأسلاك. ثم تحتاج إلى تثبيت ترموستات على الحائط. اختبار تشغيل النظام. إذا كان يعمل كما ينبغي ، فانتقل إلى النهاية.

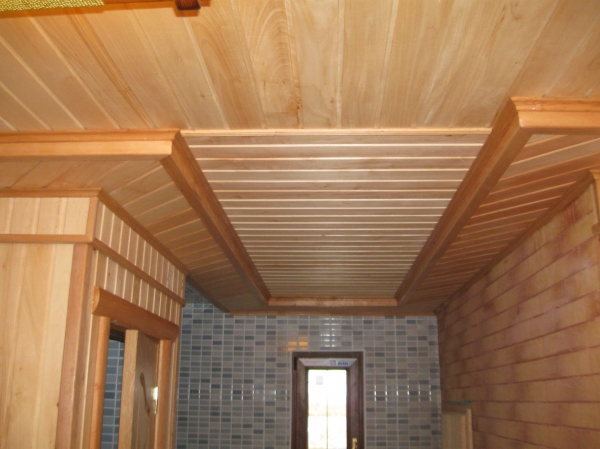

يمكنك إغلاق فيلم الأشعة تحت الحمراء بمواد تشطيب مختلفة: MDF ، اللوح البلاستيكي ، الحوائط الجافة وغيرها. الشيء الرئيسي هو أنه ليس لديهم خصائص عاكسة للحرارة.

تعتبر تدفئة المنزل باستخدام سخانات الأشعة تحت الحمراء بديلاً حديثًا للأنظمة الكهربائية التقليدية. تكلفتها العالية مبررة بسهولة الاستخدام وسهولة التركيب والموثوقية والكفاءة.

الكفاءة والاقتصاد هما المؤشران الرئيسيان عند اختيار تدفئة السقف بالأشعة تحت الحمراء. تكلفة مصادر الطاقة عالية ، ويحاول العديد من أصحاب المنازل الخاصة استخدامها بشكل رشيد. يشكل هذان المؤشران الأساس لإنشاء نظام تدفئة IC فريد وحديث. كيف يعمل هذا النظام وهل يمكن تثبيته بنفسك؟

تدفئة السقف بالأشعة تحت الحمراء

أساطير وحقائق حول تسخين السقف PLEN

تعد تقنية التدفئة PLEN جديدة تمامًا ، وقد ظهرت الكثير من الأساطير حولها. ما مدى صحة التصريحات الشائعة حول نظام التدفئة هذا؟

خرافة	حقيقة
بمساعدة تدفئة السقف ، يتم إنشاء تأثير "الأرضية الدافئة"	لا يمكن لطول موجي من 9-15 ميكرون عند عبور 250 سم (عادة ما تكون الأسقف موجودة على هذه المسافة من الأرض) تسخين الأرضية إلى درجة حرارة 36 ​​درجة وما فوق
يساعد الفيلم في الحفاظ على الرطوبة المثلى ، ويحارب العفن	لا يمكن أن تؤثر الأشعة تحت الحمراء على الرطوبة ولا تقتل العفن
ستكون تكلفة التركيب أقل بكثير (تصل إلى 70٪) من تكلفة تركيب أنظمة المياه وأنظمة التدفئة الأخرى	غير صحيح. يكلف جهاز PLEN للتدفئة في السقف نفس تكلفة جهاز التسخين الحراري
الحرارة الناتجة عن نظام التدفئة هذا أكثر راحة للشخص	وفقًا للمصنعين ، تبلغ درجة الحرارة المثلى تحت سخانات الفيلم حوالي 18 درجة مئوية. لكن هذا لا يؤثر على الراحة.
عمر خدمة طويل (يصل إلى 50 عامًا)	نظرًا لأن التكنولوجيا جديدة تمامًا ، لا يمكن التحقق من هذا البيان عمليًا.
يمكن إغلاق الفيلم بأي مادة تشطيب ، باستثناء المعدن	ثم تسخن معظم الأشعة النهاية
التسخين بالأشعة تحت الحمراء للفيلم - الأكثر اقتصادا من بين جميع أنظمة التسخين بالأشعة تحت الحمراء	PLEN أعلى بكثير من سخانات الأشعة تحت الحمراء الأخرى
يتم تشغيل PLEN فقط لمدة 3-15 دقيقة في الساعة ، ونتيجة لذلك يكون استهلاك الطاقة أقل 7 مرات مما هو عليه عند تشغيل غلاية كهربائية أو مسخنات حرارية	إن طريقة التشغيل هذه قادرة على تسخين الغرفة والحفاظ على درجة حرارة هواء مقبولة فيها فقط إذا كان المنزل معزولًا جيدًا بحيث يتم تقليل فقد الحرارة إلى الصفر تقريبًا. هذا ليس هو الحال عادة وسيتعين على PLEN العمل بشكل متكرر أكثر.
النظام آمن تمامًا	قد يتشكل الانهيار في الفيلم
التصاريح غير مطلوبة لتركيب وتشغيل النظام	من الضروري توثيق تخصيص الطاقة الكهربائية المحددة وتحديث الشبكة الكهربائية إذا كانت لا تفي بالمتطلبات

الجهاز ومبدأ تشغيل سخان الأشعة تحت الحمراء

تحتوي العلبة الفولاذية للجهاز على عاكس وعنصر تسخين أو باعث. عند الاتصال بالشبكة ، يسخن الباعث ويصدر موجات الأشعة تحت الحمراء ، والتي ينظر إليها الشخص على أنها حرارية. يمكن صنع عنصر التسخين على شكل عنصر تسخين - سخان أنبوبي ، ملف مفتوح أو مغلق ، أو طلاء كربون في سخانات الفيلم.

يستخدم العاكس للتدفئة الاتجاهية وحماية الجهاز نفسه من الحرارة الزائدة. تعتبر موجات الأشعة تحت الحمراء آمنة تمامًا للإنسان والحيوان ، باستثناء احتمالية ارتفاع درجة الحرارة. لمنع ذلك ، تم تجهيز السخانات بثرموستات وأجهزة استشعار. بمساعدتهم ، يمكنك ضبط درجة حرارة التسخين وإيقاف تشغيل الجهاز عند الوصول إليه.

ما هو التسخين بالأشعة تحت الحمراء

يعمل التسخين بالأشعة تحت الحمراء (IR) بشكل مختلف عن التسخين التقليدي بالحمل الحراري. من الأمواج المنبعثة ، يتم تسخين الأشياء - الجدران والأرضيات والسقوف والأثاث - ويتم بالفعل تسخين الهواء الموجود في الغرفة منها. الشخص الموجود في غرفة يتم تسخينها بالأشعة تحت الحمراء يلفه الدفء من جميع الجوانب ومن جانب الأرض أيضًا. لهذا السبب ، ينخفض ​​مستوى درجة الحرارة المريحة بمقدار درجتين ، مما يعني أنه في ظل نفس الظروف ، ستكون تكاليف التدفئة أقل.

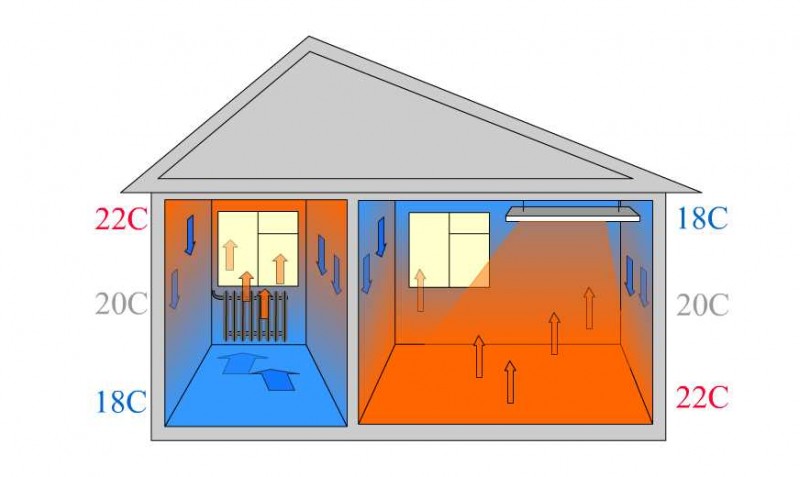

الفرق بين الأنواع التقليدية للتدفئة والأشعة تحت الحمراء

ومع ذلك ، لا تحدث المعجزات ، وستكون تدفئة المنزل فقط اقتصادية ، حيث يتم تقليل فقد الحرارة إلى الحد الأدنى. في ظل هذه الظروف ، بالطبع ، ستكون جميع تكاليف التدفئة أقل ، بما في ذلك تكلفة أي تدفئة كهربائية. ولكن مع تسخين الأشعة تحت الحمراء ، يجب أن تكون درجة الحرارة بالفعل أقل. السبب الثاني للادخار هو وجود منظم الحرارة. في حالة وجودها ، تعمل السخانات لفترة قصيرة من الوقت عندما تنخفض درجة حرارة الغرفة عن المجموعة المحددة. خلاف ذلك ، فإن السخانات تعمل طوال الوقت ، والغرفة ساخنة ، وعليك فتح النوافذ ، وفواتير الكهرباء مرتفعة (أقل ما يقال عنها).

يمكنك استخدام التدفئة بالأشعة تحت الحمراء كأداة رئيسية ، أو كتدفئة إضافية لتهيئة ظروف أكثر راحة في مكان معين - بالقرب من سطح المكتب ، في منطقة ترفيهية ، إلخ.

طريقة تشغيل التدفئة بالأشعة تحت الحمراء

في البيئة ، توجد الأشعة تحت الحمراء في المنطقة الطيفية للموجات الكهرومغناطيسية التي تنبعث من الشمس. بفضل هذا النطاق الموجي غير المرئي المنبعث منه ، تعيش جميع أشكال الحياة وتتطور على كوكبنا. يقسم العلماء الأشعة تحت الحمراء إلى ثلاثة مكونات:

أكثر الموجات الكهرومغناطيسية إنتاجًا للتدفئة وآمنة للكائنات الحية هي الموجات الكهرومغناطيسية التي تأتي مباشرة بعد الجانب الأحمر المرئي من النطاق المتوسط. يتراوح طيف الطول الموجي للانبعاث من 8 إلى 12 ميكرومتر. إنه الطول الموجي الطويل الذي يستخدمه المطورون عند إنشاء المعدات ونظام التدفئة بالأشعة تحت الحمراء. تركيبات الأشعة تحت الحمراء تشبه الشمس فقط في صورة مصغرة

السمة الوحيدة المميزة عن الشمس هي أنها تقوم بتسخين الغرفة باستمرار ، بغض النظر عن الطقس بالخارج.

عمل التدفئة بالأشعة تحت الحمراء

تعمل في الظروف المحلية من شبكة 220V. يوزع عنصر التسخين ، الذي يعتبر الجزء الرئيسي من الجهاز ، إشعاع الضوء. بفضل العاكس ، في وقت تشغيل العمل ، يتم تسخين الكائن الذي يستهدفه الجهاز. يمكن أن تلعب كائنات مختلفة في الغرفة دور أجهزة الاستقبال والبواعث: الأثاث ، والنوافذ ، والأرضية ، والسقف ، والكائنات الحية. تأخذ هذه الأجسام الحرارة من تلقاء نفسها أو تنقلها إلى الفضاء.

في وقت تشغيل نظام التسخين بالأشعة تحت الحمراء ، تكون جميع أسطح الأجزاء الداخلية في مكان الإشعاع أكثر دفئًا بمقدار 10 درجات من الهواء المحيط. تعمل التدفئة بالأشعة تحت الحمراء بشكل مثالي مع خيارات التدفئة التقليدية الأخرى ، مما يجعل من الممكن إنشاء قطعة من الدفء في أي غرفة بأقل تكلفة - مكان لمزيد من الراحة. هذا النوع من التدفئة مناسب للاستخدام كتدفئة إضافية أو في حالات الطوارئ. تكلفة الحرارة عند استخدامه لا تزيد عن 10٪.

مزايا وعيوب السقف الدافئ بالأشعة تحت الحمراء

بالمقارنة مع الأنواع الأخرى من أنظمة التدفئة ، فإن السقف الدافئ له العديد من المزايا:

• أعلى كفاءة بالمقارنة مع المشعات والعاكسات التقليدية ؛
• يتم الحفاظ على المستوى الطبيعي للرطوبة في الغرفة ؛
• تركيب بسيط ولا توجد عمليات كثيفة العمالة ؛
• سيسمح لك التحكم التلقائي البسيط بنسيان التغيرات في درجة الحرارة ؛
• إمكانية التركيب في المباني من أي نوع ، بما في ذلك المباني الخشبية ؛
• مجموعة واسعة من تشطيبات السقف.

من بين أوجه القصور الكبيرة ، يمكن فقط تمييز الحد من ارتفاع الأسقف ، ولكن حتى في هذه الحالة ، يمكنك الخروج من الموقف. على سبيل المثال ، عند تثبيت فيلم حراري ، تجاوز تلك الأماكن التي يتواجد فيها الأشخاص باستمرار: فوق رأس السرير أو فوق مكان العمل.

سخانات الفيلم

سخانات الأشعة تحت الحمراء للأفلام هي أجهزة تستخدم للتدفئة العامة أو الجزئية للغرفة. وهي تتكون من غشاء ورقاقة وعناصر تسخين تنتج أشعة تحت حمراء طويلة الموجة. كما تحتوي الأجهزة على مستشعرات خاصة تقوم بإيقاف تشغيل النظام عندما تصل درجة حرارة الهواء إلى مستوى محدد مسبقًا ، وعندما تنخفض عن الحد الأدنى المقبول ، يتم تنشيط السخان. بفضل هذا ، يتم توفير الكهرباء - الجهاز لا يعمل فقط.

تحتوي بعض سخانات الأفلام على منظمات حرارة مع القدرة على برمجة درجة الحرارة لمدة 24 ساعة. في هذه الحالة ، أثناء غياب الأشخاص في الغرفة ، لا يتم تشغيل جهاز الأشعة تحت الحمراء ، وبعد مرور بعض الوقت على عودة المالكين ، يبدأ الجهاز في العمل ولديه وقت لتدفئة المنزل. ومع ذلك ، فإن تكلفة هذه السخانات أكثر بكثير من النماذج البسيطة.

السقف الدافئ افعل ذلك بنفسك بسيط وبأسعار معقولة

لتهيئة ظروف معيشية مريحة في المنزل ، من الضروري حل مشكلة الحفاظ على الحرارة فيه. بالإضافة إلى العزل الحراري لأرضية وجدران المنزل ، من الضروري عزل السقف. أكثر من 50٪ من الحرارة يمكن أن تتسرب من خلاله. سيقلل السقف الدافئ في المنزل من فقدان الحرارة ويقلل من تكلفة التدفئة خلال موسم البرد.

مخطط عزل السقف والسقف.

للقيام بهذه المهمة بشكل صحيح ، تحتاج إلى معرفة كيفية القيام بذلك؟ يمكنك عزله بثلاث طرق:

• من داخل الغرفة
• خارج (من العلية) ؛
• طريقة العزل مجتمعة (من الداخل والخارج).

يمكن استخدام مواد مختلفة كعزل حراري. الأكثر شيوعًا هي:

• أنواع مختلفة من الصوف المعدني (ملفوف أو على شكل ألواح) ؛
• البوليسترين الموسع؛
• توسيع الطين؛
• الخبث الدافئ
• نشارة الخشب؛
• مخاليط الاحترار على أساس الطين والشوائب البوليمرية المختلفة.

مخطط العزل وحاجز بخار وتهوية العلية السكنية.

من السهل صنع سقف دافئ بيديك.تحتاج أولاً إلى قياس مساحتها وإعداد المواد اللازمة. لأداء العمل ، ستحتاج إلى المواد والأدوات التالية:

• مادة الاحترار
• فيلم حاجز بخار
• مواد العزل المائي
• قضبان قياس 50 × 50 مم ؛
• منشار الخشب؛
• سكين لقطع العزل.
• ثقب.
• شاكوش؛
• المسامير.
• مسامير ومسامير
• دباسة البناء.

العزل الخارجي

عزل العلية من الداخل والخارج.

إذا لم يتم استخدام العلية في المنزل كغرفة علية ، فسيكون أفضل خيار هو عمل عزل خارجي من جانب العلية. لهذا تحتاج:

1. نظف العلية من الحطام.
2. تغطية السطح بمادة مقاومة للماء.
3. قم بتركيب جذوع الأشجار على ارتفاع العزل الذي يتم وضعه (للعزل السائب بارتفاع 200 مم تقريبًا ، للصوف المعدني أو البوليسترين حوالي 100 مم). إذا تم وضع العزل على شكل ألواح ، فسيتم ضبط السجلات على عرضها.
4. يتم ملء الفراغ بين الفواصل العازلة للحافة العلوية أو مملوءة بألواح العزل (البوليسترين أو الصوف المعدني). يمكن استخدام نشارة الخشب الممزوجة بالجير أو الطين كمواد عازلة.
5. سطح الطبقة الموضوعة مغطى بفيلم حاجز بخار.
6. في الجزء العلوي من السجل ، من أجل عدم إتلاف طبقة العزل المثبتة وحاجز البخار ، يتم تثبيت أرضية سفلية.

تدفئة من داخل الغرفة

مخطط فقدان الحرارة الرئيسي للمباني.

يجب أن يؤخذ في الاعتبار أنه عند تركيب طبقة عازلة من داخل الغرفة ، فإن ارتفاع السقف سينخفض ​​بسمكه. الخيار الأفضل هو تثبيت العزل عند إنشاء الأسقف المعلقة أو الممتدة. في هذا النموذج ، يتم وضع مادة العزل بين السقف وسطح إنهاء السقف.

الصوف المعدني على شكل ألواح يستخدم كمدفأة عند استخدامه في الداخل. يمكن تثبيته على سطح السقف بطريقتين: بالغراء أو داخل الإطار. عند الإلتصاق ، يجب مراعاة الإجراء التالي:

1. يتم تنظيف السطح الداخلي من التبييض إلى الخرسانة.
2. يتم وضع طبقة من التربة (الغراء السائل المخفف) على القاعدة.
3. يتم تطبيق الغراء على القاعدة الخرسانية ، ويتم ضغط لوحة المادة العازلة على القاعدة بقوة وتثبيتها لمدة 15 ثانية. يتم إرفاق جميع اللوحات الأخرى بنفس الطريقة.
4. تمتلئ الفجوات بين الألواح برغوة التركيب ، وبعد أن تجف الرغوة ، يتم قطع القطع البارزة بسكين حاد.
5. فيلم حاجز بخار متصل بالسطح.
6. يتم لصق شبكة البوليمر على السطح ، ويتم لصق السطح وتنظيفه ثم الانتهاء منه.

عند التثبيت داخل الإطار ، يكون الإجراء كما يلي:

1. لتثبيت سقف معلق ، يتم تثبيت إطار. يتم تثبيت سجلات الإطار بخطوة تساوي عرض الألواح العازلة.
2. يتم إدخال الصوف المعدني بين الفواصل.
3. تمتلئ الفجوات بالرغوة المتصاعدة. بعد أن يجف ، يتم قطع الأجزاء البارزة من الرغوة.
4. يتم تثبيت فيلم حاجز بخار فوق الطبقة المثبتة.
5. يتم تثبيت صفائح دريوال على الإطار.
6. يتم تحضير السطح للتشطيب.

سيخلق السقف المعزول ظروفًا مريحة للعيش في المنزل ، ويقلل بشكل كبير من فقدان الحرارة ويوفر المال على فواتير الطاقة.

كيف تعمل سخانات سقف فيلم الأشعة تحت الحمراء

سخانات فيلم الأشعة تحت الحمراء

عندما يتعلق الأمر بتدفئة منازلهم ، يبحث الناس عن طرق لإنشاء نظام رخيص ولكنه يعمل بكفاءة على وقود أقل. لن نفكر في جميع أنواع أجهزة التدفئة التي تقدمها الشركات المصنعة اليوم ، لكننا سنركز على واحدة فقط. هذا سخان فيلم الأشعة تحت الحمراء. لماذا هو بالضبط؟

ظهرت سخانات الأشعة تحت الحمراء في السوق منذ وقت ليس ببعيد. لم يكتسبوا شعبية كبيرة فقط لأن المستهلكين يتعاملون مع المنتجات الجديدة ببعض القلق. هذا هو الاول.والثاني هو جهاز متطاير يعمل على شبكة التيار الكهربائي. أنت تعرف بنفسك كيف تعمل شبكاتنا ، خاصة خارج المدينة. تحدث الانقطاعات بثبات يحسد عليه ، لذلك ما زلنا نخشى استخدام سخانات الأشعة تحت الحمراء الغشائية كمصدر رئيسي للحرارة.

اختيار المواد

من الضروري الاسترشاد بالخصائص التالية عند الاختيار:

• يجب أن تكون المادة آمنة ؛
• من الضروري اختيار مادة ذات تشريب غير قابل للاحتراق ؛
• الخصائص البيئية للمادة مهمة للغاية ، يجب أن يكون مسكنك صديقًا للبيئة ؛
• حاول شراء مواد من شركة مصنعة حسنة السمعة.

الخبث والطين الموسع والصوف المعدني والصوف الزجاجي - اختر حسب رطوبة الغرفة وحجمها وتفضيلاتك. سيساعدك المستشارون في اتخاذ قرار محدد إذا أخبرتهم عن مشاكلك وتحدياتك. سيتم إرشادك بكمية المواد المطلوبة لحجم منزلك ، وستظهر لك الشهادات اللازمة وستحصل على تفسيرات للتثبيت.

كيف تعزل السقف بيديك

سيسمح حل هذه المشكلة للمالكين بالتوفير في التدفئة والعيش في ظروف مريحة ، مع وجود منزل خاص دافئ.

بادئ ذي بدء ، يضع المحترفون الزجاج ، الذي يحمي العزل من الرطوبة والتعفن ، ويربطه بعوارض السقف. ثم توضع الرغوة. الفجوات بين الأوراق مختومة برغوة التركيب العادية. مرة أخرى يتم وضع Glassine فوقه. فقط بعد ذلك انتقل إلى وضع العزل. بفضل هذا العزل الجيد ، سيستمر العزل لسنوات عديدة ولن يكون عرضة للعفن والتعفن. وبفضل هذا ، يمكن إصلاح السقف في كثير من الأحيان. حاولنا أن نعكس عملية العزل بأكملها في الصورة ، مما سيساعدك على إصلاح السقف بنفسك.

نصائح للمضيفين

إذا كنت تريد حقًا الحصول على منزل خاص دافئ ، فاستمع إلى نصيحتنا. من الأفضل وضع العزل في طبقتين ، ثم يكون السقف معزولًا جيدًا ويكون المنزل دافئًا. يجب أن تغطي الطبقات العلوية من العزل الوصلات السفلية ، بحيث يكون السقف الخاص بك معزولًا تمامًا. في الجزء العلوي من العزل ، يمكنك وضع ألواح خشبية تضغط على المادة ، مما يضمن الصلابة والموثوقية ، وستجعلها متينة. يمكنك رؤية صورة للوضع الصحيح للعزل في عدة طبقات

انتبه أيضًا إلى مدى عزل السقف خارج المنزل ، لأن فقدان الحرارة يعتمد أيضًا على ذلك. إذا كان العزل مطلوبًا في الخارج ، فسيتم تنفيذه وفقًا لنفس المخطط ، فقط بدلاً من الطبقة العليا من الألواح ، يتم استخدام مواد التسقيف ، وفي الأعلى - البلاط أو أي مادة أخرى

في نهاية عملية العزل ، ستشعر على الفور أن المناخ المحلي قد تغير ، وأن منزلك دافئ وبدون مسودات ، والتي كانت حتى وقت قريب تمر عبر الشقوق.

قد يبدو إجراء التسخين للوهلة الأولى طويلًا ومعقدًا ، ولكن بعد المحاولة ، ستتعلم كيفية القيام بذلك بالمهارة اللازمة وفي الغرفة المجاورة سوف تقوم بذلك بشكل أسهل وأسرع. جائزة جهودك ستكون منزلًا دافئًا ودافئًا ، حيث ستشعر العائلة بأكملها بالهدوء والراحة.

أنواع التسخين بالأشعة تحت الحمراء

يمكن أن يكون نظام التسخين بالأشعة تحت الحمراء:

تختلف ليس فقط في التصميم ، كل نوع له خصائصه الخاصة.

أنظمة تدفئة السقف بالأشعة تحت الحمراء

يتم تثبيت هذا النوع من أنظمة التدفئة على السقف ، بينما يتم توجيه تدفق الحرارة إلى الأرض. يسخن غطاء الأرضية ، مما يعطي الحرارة للهواء ويدفئ الغرفة.

تتكون مصابيح السقف بالأشعة تحت الحمراء من:

• ألواح الألمنيوم العاكسة
• عنصر التسخين الأساسي
• مجسات ثرموستاتية.

ينتج النظام موجات كهرومغناطيسية تتحول إلى طاقة حرارية. يعتمد أداء النظام على المادة التي يتكون منها العنصر الأساسي. الأكثر فعالية هي عناصر تسخين الكوارتز والتنغستن والسيراميك.

• سهولة التركيب والتفكيك ؛
• الاكتناز.
• إمكانية التنظيم التلقائي للعمل ؛
• الاكتناز.

تدفئة المنزل بأنظمة السقف له العيوب التالية:

• صعوبة التثبيت على الأسقف غير القياسية (على سبيل المثال ، المنحدرة) ؛
• تكلفة عالية للمعدات
• الحاجة إلى وضع السخانات على بعد 1.5 متر على الأقل من مستوى الأرض.

أنظمة التدفئة بالأشعة تحت الحمراء المثبتة على الحائط

يمكن صنع السخانات المثبتة على الحائط على شكل ألواح ، وأنظمة PLEN ، ومشعات ، وألواح. يعد تثبيت EINT أمرًا بسيطًا ، ولا تتطلب أي خبرة لهذا الأمر: ما عليك سوى تثبيت الأقواس على الحائط وتعليق السخان ، باستخدام التعليمات.

• الوضع التلقائي للعملية
• عمر خدمة طويل
• انخفاض استهلاك الطاقة للتدفئة 1 متر مربع ؛
• تكاليف صيانة منخفضة.

تحتوي لوحات التسخين المثبتة على الحائط بالأشعة تحت الحمراء أيضًا على عيوب:

• غالي السعر؛
• الحاجة إلى وضع الأجهزة على مستوى معين لتسخين الغرفة بشكل موحد ؛
• عدم القدرة على استخدامه كنظام تدفئة رئيسي في المناطق ذات المناخ القاسي.

أنظمة تدفئة بالأشعة تحت الحمراء قائمة على الأرض

نظام تدفئة الأرضية بالأشعة تحت الحمراء - حصائر رقيقة مع عناصر تسخين مسطحة. لتركيبها ، يمكنك استخدام أي نوع من أنواع ذراع التسوية ، واستخدام الحجر الطبيعي ، والصفائح ، والبلاط الخزفي ، والمشمع والطلاءات الأخرى كنهاية.

يتم التثبيت بسرعة ، بينما لا يتطلب الأمر عمليات شاقة ، ونتيجة لذلك ، ستكون الأرضيات دافئة.

• عمر خدمة طويل
• الصمت؛
• الحفاظ على البيئة؛
• سهولة التحكم؛
• السلامة من الحرائق.

تشمل العيوب:

• كفاءة منخفضة مع عزل حراري رديء الجودة أو غيابه ؛
• غالي السعر؛
• الحاجة إلى وضع خطة لموقع اللوحات ، مع مراعاة خصائص الغرفة وترتيب الأثاث فيها.

الشمس على السقف

أولئك الذين اضطروا إلى قراءة "ثلاثة من Prostokvashino" في طفولتهم السعيدة سيتذكرون بالتأكيد أن الموقد في منزل العم فيودور كان يؤدي مهام ديكور بحتة. لتدفئة المنزل ، استخدم شمسًا كهربائية ، طلبها من بعض المعاهد البحثية ومسمّرًا بالسقف. من الصعب الآن تحديد ما إذا كان مبتكرو سخانات السقف بالأشعة تحت الحمراء أنفسهم قد فكروا في بنات أفكارهم أو سرقوا هذه الفكرة من مؤلف القصة الشهيرة ، ولكن بطريقة أو بأخرى ، تحولت الشمس الكهربائية من قصة خيالية إلى حقيقة. ما لم يكن له شكل دائري لكن مستطيل.

ما هو سخان فيلم سقف الأشعة تحت الحمراء وكيف يختلف عن نظرائه من المصباح والأنبوب؟ بادئ ذي بدء ، الباعث. بدلاً من اللوالب المعدنية والعناصر الخزفية ، يتم استخدام خيوط الكربون الرقيقة هنا. التي توضع على فيلم بوليمر ملطخ بعجينة الكربون. سمك الأخير هو 1 ميكرون فقط (0.001 مم) ، لذلك يتم وضع المنتج الشبيه بالبيتزا بالكامل في غلاف متين مقاوم للحريق مصنوع من البوليستر الرقائقي ، والذي يلعب دور عازل كهربائي موثوق. عند الحواف ، يتم لصق كلتا طبقتين من الغلاف معًا دون وضع خيوط كربونية بينهما. يتم استخدام المسارات الفارغة التي تم الحصول عليها لتركيب السخان على السقف.

تصميم سخان سقف الفيلم

يتم التحكم في السخان بواسطة ترموستات. مثبتة على الحائط بارتفاع مناسب للمستخدم والذي عادة ما يكون من ١ إلى ١.٥ متر يكفي لضبط درجة الحرارة المرغوبة على هذا الجهاز ، وسوف يقوم بتشغيل وإيقاف سخان السقف في الوقت المناسب. تحتوي منظمات الحرارة البسيطة والرخيصة على جهاز ميكانيكي ، أما الأجهزة الأكثر تكلفة فهي إلكترونية ويمكن برمجتها.

جميع سخانات السقف بالأشعة تحت الحمراء مقسمة إلى ثلاث فئات:

• درجة حرارة منخفضة بطول موجي للموجات المشعة من 5.6 إلى 100 ميكرون ودرجة حرارة تسخين تصل إلى 600 درجة (الحد الأدنى لارتفاع التركيب من 2.5 إلى 3 م) ؛
• درجة حرارة متوسطة بطول موجة من 2.5 إلى 5.6 ميكرون ودرجة حرارة من 600 إلى 1000 درجة (الحد الأدنى للارتفاع حوالي 3.6 م) ؛
• درجة حرارة عالية بطول موجة يتراوح من 0.74 إلى 2 ميكرون ودرجة حرارة تسخين تزيد عن 1000 درجة (مثبتة على ارتفاع لا يقل عن 8 أمتار).

أفلام الأشعة تحت الحمراء هي أجهزة طويلة الموجة منخفضة الحرارة ؛ في المتوسط ​​، درجة حرارة تسخينها حوالي 45 درجة.

يستهلك المتر المربع من سخان الأشعة تحت الحمراء في السقف من 130 إلى 200 واط من الطاقة الكهربائية ، وتبلغ كفاءة الجهاز حوالي 95٪.

تركيب سخان IR في السقف

تعتمد جميع الأعمال المتعلقة بتركيب سخان سقف فيلم الأشعة تحت الحمراء على متطلبات تشغيل النظام. لكن الشيء الرئيسي هو مساحة السقف. إذا كانت كبيرة ، فمن الأفضل نقل عبء المسؤولية على أكتاف المهنيين. إذا كان السقف صغيرًا ، فيمكنك محاولة تثبيت الجهاز بنفسك.

مثل العديد من عمليات التثبيت ، ينقسم تركيب سخان الفيلم إلى عدة مراحل:

1. تم تركيب شاشة عاكسة.
2. يتم تثبيت أفلام التدفئة.
3. يتم إنشاء مخطط الأسلاك الكهربائية.

مخطط وضع PLEN

بالنسبة له ، فأنت بحاجة إلى مادة بطبقة من رقائق معدنية. من الأفضل أن يكون عازلًا صغيرًا للسمك ، مقسمًا من جانب واحد بورق الألمنيوم. السماكة المثالية - 5 مم.

إذا كان السقف مصنوعًا من الخشب ، فيمكن استخدام دباسة وأقواس معدنية لإصلاح عازل الحرارة. إذا كان السقف خرسانيًا ، فلا يمكنك الاستغناء عن المثقاب. بمساعدتها ، يتم حفر ثقوب في سطح السقف كل نصف متر لقفل خاص - UKE. تتداخل الشرائط مع بعضها البعض بإزاحة 2-4 سم.

في الواقع ، لا تختلف تقنية تركيب سخان الأشعة تحت الحمراء في سقف الفيلم عن تركيب عازل حراري. بعد كل شيء ، السخان عبارة عن فيلم رقيق يتم تطبيق معجون الكربون وخيوط الكربون عليه. هذا هو ، كل نفس المواد المدرفلة.

يرجى ملاحظة أن تصميم السخان يحتوي على شرائط شفافة خاصة على طول الحواف - وهذه أماكن للتثبيت. لذلك ، من الصعب جدًا ارتكاب خطأ وتثبيت أدوات التثبيت في المكان الخطأ.

وشيء آخر - يجب أن يتم التثبيت فقط في غرفة ساخنة.

من المهم جدًا قراءة التعليمات عدة مرات بالتفصيل قبل التثبيت. يمكن أن يؤدي انحراف بسيط عنها إلى مشاكل كبيرة أثناء العملية.

في كثير من الأحيان ، يفسد الحرفيون المنزليون الفيلم وخيوط الكربون ، الأمر الذي يتطلب استبدال الشريط بأكمله. وهذه نفقات غير ضرورية.

تركيب سقف دافئ

الأعمال الكهربائية هي أصعب مرحلة وأكثرها مسؤولية. لتنفيذها ، يلزم وجود سلك PV-3 مع قلب واحد. يتم إنشاء خط جذع منه ، والذي يجب إخفاؤه في القناة. الطريق السريع يجب أن يكون معزولا ومموها من العينين.

إذا كانت مساحة سخان الأشعة تحت الحمراء للفيلم كبيرة بدرجة كافية ، فسيتعين تركيب موصل مغناطيسي في الدائرة الكهربائية. يجب أن يتم تنفيذ جميع القنوات الرئيسية على لوحة التبديل.

الخطوة التالية هي تثبيت منظم الحرارة. مكانه 1.4 متر فوق الأرض. عندما تكون الدائرة بأكملها جاهزة ، يتم اختبار النظام ، ويتم إصلاح المشكلات الصغيرة ، ويكون جاهزًا للتشغيل.
