جداول خصائص مشعات التدفئة

التصنيف الرائد

يعتمد هذا على نوع وجودة المواد المستخدمة في تصنيع المشعات. تشمل الأصناف الرئيسية ما يلي:

• من الحديد الزهر
• من ثنائي المعدن
• الألومنيوم؛
• من الفولاذ.

كل مادة لها بعض العيوب وعدد من الميزات ، لذلك لاتخاذ قرار ، ستحتاج إلى النظر في المؤشرات الرئيسية بمزيد من التفصيل.

مصنوع من الفولاذ

تعمل بشكل مثالي مع جهاز تسخين مستقل مصمم لتسخين منطقة كبيرة. لا يعتبر اختيار مشعات التسخين الفولاذية خيارًا ممتازًا ، لأنها غير قادرة على تحمل ضغط كبير. مقاومة شديدة للتآكل والضوء وأداء نقل الحرارة مرضٍ تمامًا. وجود منطقة تدفق ضئيلة ، ونادرا ما يتم انسدادها. لكن ضغط العمل يعتبر 7.5-8 كجم / سم 2 ، في حين أن مقاومة المطرقة المائية الممكنة هي 13 كجم / سم 2. نقل الحرارة للقسم هو 150 واط.

صلب

مصنوعة من ثنائية المعدن

فهي خالية من العيوب الموجودة في منتجات الألمنيوم والحديد الزهر. إن وجود قلب فولاذي هو سمة مميزة ، مما جعل من الممكن تحقيق مقاومة ضغط هائلة تتراوح من 16-100 كجم / سم 2. نقل الحرارة للمشعات ثنائية المعدن هو 130-200 واط ، وهو قريب من الألومنيوم من حيث أداء. لديهم مقطع عرضي صغير ، لذلك بمرور الوقت ، لا يتم ملاحظة مشاكل التلوث. يمكن أن تعزى العيوب الكبيرة بأمان إلى التكلفة الباهظة للمنتجات.

نظام المعدنين

مصنوع من الألمنيوم

هذه الأجهزة لها مزايا عديدة. لديهم خصائص خارجية ممتازة ، إلى جانب أنهم لا يحتاجون إلى رعاية خاصة. قوي بما فيه الكفاية ، مما يسمح لك بعدم الخوف من المطرقة المائية ، كما هو الحال مع منتجات الحديد الزهر. يعتبر ضغط العمل من 12 إلى 16 كجم / سم 2 ، حسب الطراز المستخدم. تشتمل الميزات أيضًا على منطقة تدفق تساوي أو تقل عن قطر الناهضين. يسمح هذا لسائل التبريد بالدوران داخل الجهاز بسرعة كبيرة ، مما يجعل من المستحيل أن يتشكل الترسيب على سطح المادة. يعتقد معظمهم خطأً أن المقطع العرضي الصغير جدًا سيؤدي حتمًا إلى انخفاض معدل نقل الحرارة.

الألومنيوم

هذا الرأي خاطئ ، فقط لأن مستوى انتقال حرارة الألمنيوم أعلى بكثير ، على سبيل المثال ، من الحديد الزهر. يتم تعويض المقطع العرضي بمساحة الزعانف. يعتمد ناتج حرارة مشعات الألومنيوم على عوامل مختلفة ، بما في ذلك النموذج المستخدم ، ويمكن أن يكون 137-210 واط. على عكس الخصائص المذكورة أعلاه ، لا يوصى باستخدام هذا النوع من المعدات في الشقق ، حيث أن المنتجات غير قادرة على تحمل التغيرات المفاجئة في درجات الحرارة والضغط المفاجئ داخل النظام (أثناء تشغيل جميع الأجهزة). تتحلل مادة المبرد المصنوع من الألومنيوم بسرعة كبيرة ولا يمكن استعادتها لاحقًا ، كما في حالة استخدام مادة أخرى.

مصنوع من الحديد الزهر

الحاجة إلى رعاية منتظمة وشاملة للغاية: إن ارتفاع معدل القصور الذاتي يكاد يكون الميزة الرئيسية لمشعات الحديد الزهر. مستوى نقل الحرارة جيد أيضًا. لا تسخن هذه المنتجات بسرعة ، بينما تنبعث منها الحرارة أيضًا لفترة طويلة. الناتج الحراري لقسم واحد من مشعاع من الحديد الزهر يساوي 80-160 واط. ولكن هناك الكثير من أوجه القصور هنا ، وأهمها ما يلي:

1. الوزن الملموس للهيكل.
2. نقص شبه كامل في القدرة على مقاومة المطرقة المائية (9 كجم / سم 2).
3. فرق ملحوظ بين المقطع العرضي للبطارية والناهضين. هذا يؤدي إلى إبطاء دوران المبرد والتلوث السريع إلى حد ما.

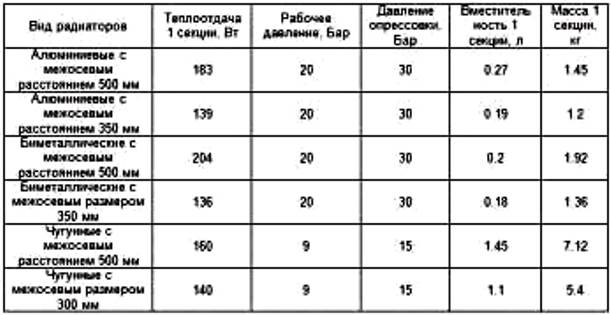

تبديد حرارة مشعات التدفئة في الجدول

صيغ لحساب قوة السخان للغرف المختلفة

تعتمد صيغة حساب قوة السخان على ارتفاع السقف. للغرف ذات السقف المرتفع

• S هي مساحة الغرفة ؛
• ∆T هو ناتج الحرارة لقسم السخان.

بالنسبة للغرف التي يزيد ارتفاع السقف فيها عن 3 أمتار ، يتم إجراء الحسابات وفقًا للصيغة

• S هي المساحة الإجمالية للغرفة ؛
• ∆T هو نقل الحرارة من قسم واحد للبطارية ؛
• ح هو ارتفاع السقف.

ستساعد هذه الصيغ البسيطة في حساب العدد المطلوب من أقسام السخان بدقة. قبل إدخال البيانات في الصيغة ، حدد نقل الحرارة الفعلي للقسم باستخدام الصيغ الواردة سابقًا! يعتبر هذا الحساب مناسبًا لمتوسط ​​درجة حرارة سائل التبريد الوارد 70 درجة مئوية. بالنسبة للمؤشرات الأخرى ، من الضروري مراعاة عامل التصحيح.

دعونا نعطي أمثلة على الحسابات. تخيل أن غرفة أو مبنى غير سكني له أبعاد 3 × 4 م ، وارتفاع السقف 2.7 م (الارتفاع القياسي للسقف في شقق المدينة المبنية من الاتحاد السوفيتي). حدد حجم الغرفة:

3 × 4 × 2.7 = 32.4 متر مكعب.

الآن نحسب الطاقة الحرارية المطلوبة للتدفئة: نضرب حجم الغرفة بالمؤشر المطلوب لتسخين متر مكعب واحد من الهواء:

معرفة القوة الحقيقية لقسم منفصل من المبرد ، حدد العدد المطلوب من الأقسام ، وتقريبه. لذلك ، تقريب 5.3 إلى 6 و 7.8 إلى 8 أقسام. عند حساب تدفئة الغرف المجاورة التي لا يفصلها باب (على سبيل المثال ، مطبخ مفصول عن غرفة المعيشة بقوس بدون باب) ، يتم تلخيص مساحات الغرف. بالنسبة للغرفة ذات النوافذ ذات الزجاج المزدوج أو الجدران المعزولة ، يمكنك تقريبها لأسفل (تقلل النوافذ العازلة والزجاج المزدوج من فقدان الحرارة بنسبة 15-20 ٪) ، وفي غرفة الزاوية والغرف في الطوابق العالية ، أضف واحدًا أو اثنين أقسام "في الاحتياطي".

لماذا البطارية لا تسخن؟

لكن في بعض الأحيان يتم إعادة حساب قوة الأقسام بناءً على درجة الحرارة الفعلية لسائل التبريد ، ويتم حساب عددها مع مراعاة خصائص الغرفة وتثبيتها بالهامش اللازم ... لكنها باردة في المنزل! لماذا يحدث هذا؟ ما هي أسباب ذلك؟ هل يمكن تصحيح هذا الوضع؟

قد يكون سبب انخفاض درجة الحرارة هو انخفاض ضغط الماء من غرفة المرجل أو إصلاحات عند الجيران! إذا قام أحد الجيران ، أثناء الإصلاح ، بتضييق المصعد بالماء الساخن ، وتركيب نظام "الأرضية الدافئة" ، وبدأ في تسخين لوجيا أو شرفة زجاجية رتب عليها حديقة شتوية ، فإن ضغط الماء الساخن الذي يدخل مشعاتك سوف ، بالطبع ، انخفاض.

لكن من الممكن تمامًا أن تكون الغرفة باردة لأنك قمت بتركيب المبرد المصنوع من الحديد الزهر بشكل غير صحيح. عادة ، يتم تثبيت بطارية من الحديد الزهر أسفل النافذة ، بحيث يخلق الهواء الدافئ المتصاعد من سطحها نوعًا من الستارة الحرارية أمام فتحة النافذة. ومع ذلك ، فإن البطارية الضخمة مع مؤخرتها لا تسخن الهواء ، بل تسخن الحائط! لتقليل فقد الحرارة ، قم بلصق شاشة عاكسة خاصة على الحائط خلف مشعات التدفئة. ويمكنك أيضًا شراء بطاريات من الحديد الزهر المزخرفة على الطراز القديم ، والتي لا يلزم تثبيتها على الحائط: يمكن تثبيتها على مسافة كبيرة من الجدران.

أحكام عامة وخوارزمية للحساب الحراري لأجهزة التدفئة

يتم حساب أجهزة التسخين بعد الحساب الهيدروليكي لأنابيب نظام التدفئة وفقًا للطريقة التالية. يتم تحديد نقل الحرارة المطلوب لجهاز التسخين من خلال الصيغة:

, (3.1)

حيث - فقدان حرارة الغرفة ، W ؛ عند تثبيت العديد من أجهزة التدفئة في الغرفة ، يتم توزيع فقدان حرارة الغرفة بالتساوي بين الأجهزة ؛

- نقل الحرارة المفيد لأنابيب التدفئة ، W ؛ يتم تحديده من خلال الصيغة:

, (3.2)

حيث - انتقال حرارة محدد يبلغ 1 متر من خطوط الأنابيب الرأسية / الأفقية / الموضوعة بشكل مفتوح ، W / m ؛ مأخوذة حسب الطاولة. 3 الملحق 9 اعتمادًا على اختلاف درجة الحرارة بين خط الأنابيب والهواء ؛

- الطول الإجمالي للأنابيب الرأسية / الأفقية / بالغرفة ، م.

تبديد الحرارة الفعلي لجهاز التسخين:

, (3.4)

أين هو التدفق الحراري الاسمي لجهاز التسخين (قسم واحد) ، W. مقبولة حسب الجدول. 1 مرفق 9 ؛

- فرق درجات الحرارة يساوي الفرق بين نصف مجموع درجات حرارة سائل التبريد عند مدخل ومخرج جهاز التسخين ودرجة حرارة هواء الغرفة:

، ° С ؛ (3.5)

أين هو معدل تدفق المبرد عبر جهاز التسخين ، كجم / ثانية ؛

هي معاملات تجريبية. يتم إعطاء قيم المعلمات ، اعتمادًا على نوع أجهزة التسخين ، ومعدل تدفق المبرد ونظام حركته ، في الجدول. 2 تطبيقات 9 ؛

- طريقة عامل التصحيح لتثبيت الجهاز ؛ مأخوذة حسب الطاولة. 5 تطبيقات 9.

يتم تحديد متوسط ​​درجة حرارة الماء في سخان نظام التسخين أحادي الأنبوب بشكل عام من خلال التعبير:

, (3.6)

أين درجة حرارة الماء في الحرارة الرئيسية ، درجة مئوية ؛

- تبريد المياه في خط الإمداد ، درجة مئوية ؛

- تؤخذ عوامل التصحيح حسب الجدول. 4 والجدول. 7 التذييل 9 ؛

- مجموع الخسائر الحرارية للمباني الواقعة قبل المبنى المعني ، مع احتساب اتجاه حركة المياه في الناهض ، W ؛

- تدفق المياه في الناهض ، كجم / ث / محدد في مرحلة الحساب الهيدروليكي لنظام التسخين / ؛

- السعة الحرارية للماء تساوي 4187 ج / (كجم جراد) ؛

- معامل تدفق الماء إلى جهاز التسخين. مقبولة حسب الجدول. 8 تطبيقات 9.

يتم تحديد تدفق سائل التبريد عبر جهاز التسخين من خلال الصيغة:

, (3.7)

يعتمد تبريد المياه في خط الإمداد على علاقة تقريبية:

, (3.8)

أين هو طول الخط الرئيسي من نقطة التسخين الفردية إلى الناهض المحسوب ، م.

يجب ألا يكون ناتج الحرارة الفعلي لجهاز التسخين أقل من ناتج الحرارة المطلوب ، أي النسبة العكسية مسموح بها إذا كان التناقض لا يتجاوز 5٪.

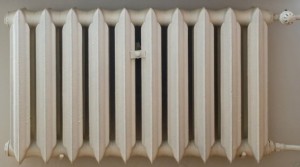

الخصائص والميزات

سر شعبيتها بسيط: في بلدنا ، مثل هذا المبرد في شبكات التدفئة المركزية الذي يذوب أو يمحو المعادن. بالإضافة إلى كمية كبيرة من العناصر الكيميائية المذابة ، فهو يحتوي على رمل وجزيئات صدأ سقطت من الأنابيب والرادياتير ، و "تمزقات" من اللحام ، ومسامير منسية أثناء الإصلاح ، والعديد من الأشياء الأخرى التي دخلت إلى الداخل. السبائك الوحيدة التي لا تهتم بكل هذا هي الحديد الزهر. يتكيف الفولاذ المقاوم للصدأ أيضًا بشكل جيد مع هذا ، ولكن لا يسع المرء إلا أن يخمن كم ستكلف هذه البطارية.

MS-140 - كلاسيكي لا يموت

ومن أسرار شعبية MS-140 سعره المنخفض. بالنسبة للمصنعين المختلفين ، هناك اختلافات كبيرة ، لكن التكلفة التقريبية لقسم واحد تبلغ حوالي 5 دولارات (بيع بالتجزئة).

مزايا وعيوب مشعات الحديد الزهر

من الواضح أن المنتج الموجود في السوق لعدة عقود له خصائص فريدة. تشمل مزايا بطاريات الحديد الزهر ما يلي:

• نشاط كيميائي منخفض ، مما يضمن عمر خدمة طويل في شبكاتنا. رسميًا ، فترة الضمان من 10 إلى 30 عامًا ، وعمر الخدمة 50 عامًا أو أكثر.
• مقاومة هيدروليكية صغيرة. يمكن تركيب مشعات من هذا النوع فقط في الأنظمة ذات الدوران الطبيعي (في بعض الحالات ، يتم أيضًا تركيب أنبوبية من الألومنيوم والصلب).
• ارتفاع درجة حرارة بيئة العمل. لن يكون أي مبرد آخر قادرًا على تحمل درجات حرارة أعلى من +130 درجة مئوية.
• سعر منخفض.
• تبديد الحرارة العالية. بالنسبة لجميع مشعات الحديد الزهر الأخرى ، توجد هذه الخاصية في قسم "العيوب". فقط في MS-140 و MS-90 ، يمكن مقارنة الطاقة الحرارية لقسم واحد مع الألومنيوم والمعدن. بالنسبة لـ MS-140 ، يكون تبديد الحرارة 160-185 واط (حسب الشركة المصنعة) ، بالنسبة لـ MS 90-130 W.
• لا تتأكل عندما يتم تصريف المبرد.

MS-140 و MS-90 - فرق في عمق المقطع

بعض الخصائص في بعض الظروف هي علامة زائد ، وتحت أخرى - ناقص:

• الجمود الحراري الكبير. بينما يسخن قسم MS-140 ، يمكن أن تمر ساعة أو أكثر. وطوال هذا الوقت لا يتم تسخين الغرفة.ولكن من ناحية أخرى ، من الجيد إيقاف تشغيل التدفئة ، أو استخدام غلاية وقود صلب عادية في النظام: الحرارة المتراكمة بالجدران والماء يحافظ على درجة حرارة الغرفة لفترة طويلة.
• مقطع عرضي كبير للقنوات والمجمعات. من ناحية أخرى ، حتى المبرد السيئ والقذر لن يكون قادرًا على انسدادها حتى في غضون سنوات قليلة. لذلك ، يمكن إجراء التنظيف والغسيل بشكل دوري. ولكن بسبب المقطع العرضي الكبير ، فإن أكثر من لتر من المبرد "يناسب" قسم واحد. ويجب "دفعها" من خلال النظام وتسخينها ، وهذه تكاليف إضافية للمعدات (مضخة ومرجل أكثر قوة) والوقود.

توجد أيضًا عيوب "خالصة":

وزن كبير. كتلة مقطع واحد بمسافة مركزية 500 مم من 6 كجم إلى 7.12 كجم. وبما أنك تحتاج عادة من 6 إلى 14 قطعة لكل غرفة ، يمكنك حساب الكتلة. ويجب ارتداؤها وتعليقها أيضًا على الحائط. وهذا عيب آخر: صعوبة التثبيت. وكل ذلك بسبب نفس الوزن.
هشاشة وضغط عمل منخفض. ليست أفضل الميزات

على الرغم من قوتها الهائلة ، يجب التعامل مع منتجات الحديد الزهر بعناية: عند الاصطدام ، يمكن أن تنفجر. نفس الهشاشة لا تؤدي إلى أعلى ضغط عمل: 9 ضغط جوي

العقص - 15-16 أجهزة الصراف الآلي.
الحاجة إلى تلطيخ منتظم. جميع الأقسام معدة فقط. سوف يحتاجون إلى الرسم كثيرًا: مرة في السنة أو اثنتين.

القصور الذاتي الحراري ليس دائمًا أمرًا سيئًا ...

منطقة التطبيق

كما ترى ، هناك أكثر من مزايا جدية ، ولكن هناك أيضًا عيوب. إذا قمنا بتلخيص كل شيء ، فيمكننا تحديد مساحة الاستخدام:

• شبكات ذات جودة منخفضة جدًا لسائل التبريد (درجة الحموضة أعلى من 9) وعدد كبير من الجسيمات الكاشطة (بدون مجمعات الطين والمرشحات).
• في التدفئة الفردية عند استخدام غلايات الوقود الصلب بدون أتمتة.
• في شبكات الدورة الطبيعية.

ما الذي يحدد قوة مشعات الحديد الزهر

المشعات المقطعية المصنوعة من الحديد الزهر هي طريقة لتدفئة المباني أثبتت فعاليتها منذ عقود. إنها موثوقة ودائمة للغاية ، ومع ذلك ، هناك بعض الأشياء التي يجب وضعها في الاعتبار. لذلك ، لديهم سطح نقل حرارة صغير إلى حد ما ؛ يتم نقل حوالي ثلث الحرارة عن طريق الحمل الحراري. نوصيك بإلقاء نظرة أولاً على مزايا وميزات مشعات الحديد الزهر في هذا الفيديو

تبلغ مساحة مقطع مشعاع الحديد الزهر MS-140 (من حيث مساحة التسخين) 0.23 م 2 فقط ، ووزنه 7.5 كجم ويتسع لـ 4 لترات من الماء. هذا صغير جدًا ، لذا يجب أن تحتوي كل غرفة على 8-10 أقسام على الأقل. يجب دائمًا مراعاة مساحة قسم المبرد المصنوع من الحديد الزهر عند الاختيار ، حتى لا تؤذي نفسك. بالمناسبة ، في بطاريات الحديد الزهر ، يتم أيضًا إبطاء إمداد الحرارة إلى حد ما. عادة ما تكون قوة قسم المبرد المصنوع من الحديد الزهر حوالي 100-200 واط.

ضغط تشغيل المبرد المصنوع من الحديد الزهر هو أقصى ضغط للمياه يمكن أن يتحمله. عادة ما تتقلب هذه القيمة حول 16 ضغط جوي. ويوضح انتقال الحرارة مقدار الحرارة التي يطلقها قسم واحد من الرادياتير.

في كثير من الأحيان ، يبالغ مصنعو المبردات في تقدير نقل الحرارة. على سبيل المثال ، يمكنك أن ترى أن مشعات الحديد الزهر تنتقل الحرارة عند درجة حرارة دلتا 70 درجة مئوية تبلغ 160/200 واط ، لكن معنى ذلك ليس واضحًا تمامًا. التعيين "دلتا تي" هو في الواقع الفرق بين متوسط ​​درجات حرارة الهواء في الغرفة وفي نظام التدفئة ، أي عند دلتا t 70 درجة مئوية ، يجب أن يكون جدول تشغيل نظام التدفئة: التزويد 100 درجة مئوية ، والعودة 80 درجة مئوية. من الواضح بالفعل أن هذه الأرقام لا تتوافق مع الواقع. لذلك ، سيكون من الصحيح النظر في انتقال حرارة المبرد عند دلتا t 50 درجة مئوية. الآن يتم استخدام مشعات الحديد الزهر على نطاق واسع ، حيث يتقلب نقل الحرارة (وبشكل أكثر تحديدًا ، قوة قسم المبرد المصنوع من الحديد الزهر) حول 100-150 واط.

سيساعدنا الحساب البسيط في تحديد الطاقة الحرارية المطلوبة. يجب أن تتضاعف مساحة غرفتك في mdelta بـ 100 واط. أي بالنسبة للغرفة التي تبلغ مساحتها 20 مديلتا ، فأنت بحاجة إلى مشعاع بقوة 2000 واط.تأكد من ملاحظة أنه إذا كانت الغرفة بها نوافذ ذات زجاج مزدوج ، اطرح 200 واط من النتيجة ، وإذا كانت هناك عدة نوافذ في الغرفة ، أو نوافذ كبيرة جدًا أو إذا كانت زاوية ، أضف 20-25٪. إذا لم تأخذ هذه النقاط في الحسبان ، فإن المبرد سيعمل بشكل غير فعال ، وستكون نتيجة ذلك مناخًا محليًا غير صحي في منزلك. يجب أيضًا عدم اختيار المبرد وفقًا لعرض النافذة التي سيقع تحتها ، وليس وفقًا لقوتها.

إذا كانت قوة مشعات الحديد الزهر في منزلك أعلى من فقدان حرارة الغرفة ، فستعمل الأجهزة على زيادة سخونة. قد لا تكون العواقب سارة للغاية.

• بادئ ذي بدء ، في مكافحة الاحتقان الناجم عن ارتفاع درجة الحرارة ، سيتعين عليك فتح النوافذ والشرفات وما إلى ذلك ، وإنشاء مسودات تسبب عدم الراحة والمرض لجميع أفراد الأسرة ، وخاصة للأطفال.
• ثانيًا ، نظرًا لسطح المبرد شديد الحرارة ، يحترق الأكسجين ، وتنخفض رطوبة الهواء بشكل حاد ، وتظهر حتى رائحة الغبار المحترق. وهذا يسبب معاناة خاصة لمن يعانون من الحساسية ، لأن الهواء الجاف والغبار المحترق يهيجان الأغشية المخاطية ويسببان الحساسية. ويؤثر على الأشخاص الأصحاء أيضًا.
• أخيرًا ، الطاقة الخاطئة لمشعات الحديد الزهر هي نتيجة التوزيع غير المتكافئ للحرارة والتقلبات الثابتة في درجات الحرارة. تستخدم الصمامات الثرموستاتية للرادياتير لتنظيم درجة الحرارة والحفاظ عليها. ومع ذلك ، فمن غير المجدي تثبيتها على مشعات من الحديد الزهر.

إذا كانت الطاقة الحرارية لمشعاتك أقل من فقد حرارة الغرفة ، يتم حل هذه المشكلة عن طريق إنشاء تدفئة كهربائية إضافية أو حتى استبدال أجهزة التدفئة بالكامل. وسيكلفك الوقت والمال.

لذلك ، من المهم للغاية ، مع مراعاة العوامل المذكورة أعلاه ، اختيار المبرد الأنسب لغرفتك.

مزايا وعيوب مشعات الحديد الزهر

مشعات الحديد الزهر مصنوعة من الصب. سبائك الحديد الزهر لها تركيبة متجانسة. تستخدم هذه السخانات على نطاق واسع لأنظمة التدفئة المركزية وأنظمة التدفئة المستقلة. يمكن أن تكون أحجام مشعات الحديد الزهر مختلفة.

من بين مزايا مشعات الحديد الزهر:

1. إمكانية استخدام الحامل الحراري بأي جودة. مناسب حتى لسائل التبريد الذي يحتوي على نسبة عالية من القلويات. الحديد الزهر مادة متينة وليس من السهل إذابتها أو خدشها ؛
2. مقاومة عمليات التآكل. يمكن أن تتحمل هذه المشعات درجات حرارة المبرد حتى +150 درجة ؛
3. خصائص تخزين الحرارة الممتازة. بعد ساعة من إيقاف التسخين ، سيصدر المبرد المصنوع من الحديد الزهر 30٪ من الحرارة. لذلك ، تعتبر مشعات الحديد الزهر مثالية للأنظمة ذات التسخين غير المنتظم لسائل التبريد ؛
4. لا تتطلب صيانة متكررة. وهذا يرجع أساسًا إلى حقيقة أن المقطع العرضي لمشعات الحديد الزهر كبير جدًا ؛
5. عمر خدمة طويل - حوالي 50 سنة. إذا كان المبرد عالي الجودة ، فيمكن أن يستمر المبرد لمدة قرن ؛
6. الموثوقية والمتانة. سمك جدار هذه البطاريات كبير ؛
7. إشعاع عالي الحرارة. للمقارنة: السخانات ثنائية المعدن تنقل 50٪ من الحرارة ، ومشعات الحديد الزهر - 70٪ من الحرارة ؛
8. بالنسبة لمشعات الحديد الزهر ، فإن السعر مقبول تمامًا.

من بين العيوب:

• وزن كبير. يمكن أن يصل وزن قسم واحد فقط إلى حوالي 7 كجم ؛
• يجب أن يتم التثبيت على جدار موثوق ومُعد مسبقًا ؛
• يجب تغطية المشعات بالطلاء. إذا كان من الضروري بعد فترة طلاء البطارية مرة أخرى ، فيجب صنفرة طبقة الطلاء القديمة. خلاف ذلك ، سينخفض ​​انتقال الحرارة ؛
• زيادة استهلاك الوقود. يحتوي جزء واحد من بطارية الحديد الزهر على سائل 2-3 مرات أكثر من أنواع البطاريات الأخرى.

طريقة التوصيل

لا يفهم الجميع أن تصميم أنابيب نظام التدفئة والاتصال الصحيح يؤثران على جودة وكفاءة نقل الحرارة. دعونا نفحص هذه الحقيقة بمزيد من التفصيل.

هناك 4 طرق لتوصيل المبرد:

• الجانبي. غالبًا ما يستخدم هذا الخيار في الشقق الحضرية للمباني متعددة الطوابق. يوجد عدد أكبر من الشقق في العالم مقارنة بالمنازل الخاصة ، لذلك يستخدم المصنعون هذا النوع من الاتصال كطريقة رمزية لتحديد ناتج الحرارة من المشعات. لحسابها ، يتم استخدام معامل 1.0.
• قطري. اتصال مثالي ، لأن المبرد يمر عبر الجهاز بأكمله ، ويوزع الحرارة بالتساوي في جميع أنحاء حجمه. يستخدم هذا النوع عادةً إذا كان المبرد يحتوي على أكثر من 12 قسمًا. عند الحساب ، يتم استخدام عامل الضرب من 1.1 إلى 1.2.
• أدنى. في هذه الحالة ، يتم توصيل أنابيب الإمداد والعودة من أسفل المبرد. عادة ما يستخدم هذا الخيار لأسلاك الأنابيب المخفية. هناك عيب واحد في هذا النوع من التوصيل - فقدان الحرارة بنسبة 10٪.
• أنبوب واحد. هذا هو في الأساس الاتصال السفلي. عادة ما تستخدم في نظام توزيع الأنابيب Leningradka. وهنا ، لم يكن فقدان الحرارة بدون ، ومع ذلك ، فهو أكبر بعدة مرات - 30-40 ٪.

كيف تحسب بشكل صحيح نقل الحرارة الفعلي للبطاريات

يجب أن تبدأ دائمًا بجواز السفر الفني المرفق بالمنتج من قبل الشركة المصنعة. ستجد فيه بالتأكيد البيانات ذات الأهمية ، أي الطاقة الحرارية لقسم واحد أو مشعاع لوحة بحجم معين. لكن لا تتسرع في الإعجاب بالأداء الممتاز للبطاريات المصنوعة من الألومنيوم أو ثنائية المعدن ، فالرقم الموضح في جواز السفر ليس نهائيًا ويتطلب تعديلًا ، حيث تحتاج إلى حساب نقل الحرارة.

غالبًا ما تسمع مثل هذه الأحكام: قوة مشعات الألمنيوم هي الأعلى ، لأنه من المعروف جيدًا أن نقل الحرارة للنحاس والألمنيوم هو الأفضل بين المعادن الأخرى. يتمتع النحاس والألمنيوم بأفضل موصلية حرارية ، وهذا صحيح ، لكن انتقال الحرارة يعتمد على العديد من العوامل ، والتي سيتم مناقشتها لاحقًا.

يتوافق نقل الحرارة المنصوص عليه في جواز السفر الخاص بالسخان مع الحقيقة عندما يكون الفرق بين متوسط ​​درجة حرارة المبرد (إمداد t + رجوع t) / 2 وفي الغرفة 70 درجة مئوية. يتم التعبير عن هذا باستخدام صيغة:

كمرجع. في وثائق المنتجات من شركات مختلفة ، يمكن الإشارة إلى هذه المعلمة بشكل مختلف: dt أو Δt أو DT ، وفي بعض الأحيان تتم كتابتها ببساطة "عند اختلاف درجة حرارة 70 درجة مئوية".

ماذا يعني عندما تقول وثائق المبرد ثنائي المعدن: الطاقة الحرارية لقسم واحد هي 200 واط عند DT = 70 درجة مئوية؟ ستساعدك الصيغة نفسها في معرفة ذلك ، ما عليك سوى استبدال القيمة المعروفة لدرجة حرارة الغرفة - 22 درجة مئوية فيها وإجراء الحساب بترتيب عكسي:

مع العلم أن اختلاف درجات الحرارة في أنابيب الإمداد والعودة يجب ألا يزيد عن 20 درجة مئوية ، فمن الضروري تحديد قيمها على النحو التالي:

من الواضح الآن أن قسمًا واحدًا من المبرد ثنائي المعدن من المثال سيطلق 200 واط من الحرارة ، بشرط أن يكون هناك ماء مسخن إلى 102 درجة مئوية في أنبوب الإمداد ، ودرجة حرارة مريحة تبلغ 22 درجة مئوية في الغرفة. . الشرط الأول غير واقعي للوفاء به ، حيث يقتصر تسخين الغلايات الحديثة على 80 درجة مئوية ، مما يعني أن البطارية لن تكون قادرة على إطلاق 200 واط من الحرارة المعلنة. نعم ، وهي حالة نادرة أن يتم تسخين المبرد في منزل خاص إلى هذا الحد ، والحد الأقصى المعتاد هو 70 درجة مئوية ، وهو ما يتوافق مع DT \ u003d 38-40 درجة مئوية.

إجراء الحساب

اتضح أن الطاقة الحقيقية لبطارية التدفئة أقل بكثير مما هو مذكور في جواز السفر ، ولكن من أجل اختياره ، من الضروري فهم المقدار. هناك طريقة بسيطة للقيام بذلك: تطبيق عامل تخفيض على القيمة الأولية لانتاج حرارة السخان. يوجد أدناه جدول حيث يتم كتابة قيم المعاملات ، والتي من خلالها من الضروري مضاعفة نقل حرارة لوحة اسم المبرد ، اعتمادًا على قيمة DT:

خوارزمية حساب نقل الحرارة الحقيقي لأجهزة التدفئة لظروفك الفردية هي كما يلي:

1. تحديد درجة الحرارة في المنزل والماء في النظام.
2. عوّض بهذه القيم في الصيغة واحسب Δt الحقيقي.
3. أوجد المعامل المقابل في الجدول.
4. اضرب به قيمة جواز السفر لانتقال حرارة المبرد.
5. احسب عدد السخانات اللازمة لتدفئة الغرفة.

بالنسبة للمثال أعلاه ، ستكون الطاقة الحرارية لقسم واحد من المبرد ثنائي المعدن 200 واط × 0.48 = 96 واط. لذلك ، لتدفئة غرفة بمساحة 10 أمتار مربعة ، ستحتاج إلى 1000 واط من الحرارة أو 1000/96 = 10.4 = 11 قسمًا (التقريب دائمًا يرتفع).

يجب استخدام الجدول المقدم وحساب نقل الحرارة للبطاريات عندما تشير الوثائق إلى Δt يساوي 70 درجة مئوية. ولكن يحدث أنه بالنسبة للأجهزة المختلفة من بعض الشركات المصنعة ، يتم إعطاء طاقة المبرد عند Δt = 50 درجة مئوية. ثم لا يمكنك استخدام هذه الطريقة ، فمن الأسهل طلب العدد المطلوب من الأقسام وفقًا لخاصية جواز السفر ، فقط خذ رقمهم بهامش واحد ونصف.

كمرجع. تشير العديد من الشركات المصنعة إلى قيم نقل الحرارة في ظل هذه الظروف: الإمداد t = 90 درجة مئوية ، والعودة t = 70 درجة مئوية ، والهواء t = 20 درجة مئوية ، وهو ما يتوافق مع Δt = 50 درجة مئوية.

ماذا يعني انتقال حرارة المبرد؟

يعني مصطلح نقل الحرارة مقدار الحرارة الذي تنقله بطارية التدفئة إلى الغرفة خلال فترة زمنية معينة. هناك عدة مرادفات لهذا المؤشر: تدفق الحرارة. الطاقة الحرارية ، قوة الجهاز. يقاس ناتج حرارة مشعات التسخين بالواط (W). في بعض الأحيان في الأدبيات الفنية ، يمكنك العثور على تعريف هذا المؤشر بالسعرات الحرارية لكل ساعة ، بينما 1 واط \ u003d 859.8 كالوري / ساعة.

يتم نقل الحرارة من المشعات من خلال ثلاث عمليات:

• التبادل الحراري؛
• الحمل الحراري.
• إشعاع (إشعاع).

يستخدم كل جهاز تسخين جميع الخيارات الثلاثة لنقل الحرارة ، لكن نسبتها تختلف باختلاف الطرز. كانت تسمى المشعات بالأجهزة التي يتم فيها إطلاق 25٪ على الأقل من الطاقة الحرارية كنتيجة للإشعاع المباشر ، ولكن الآن توسع معنى هذا المصطلح بشكل كبير. الآن ، هذا ما يسمى غالبًا بالأجهزة من النوع المسخن.

الخصائص التقنية لمشعات الحديد الزهر

ترتبط المعلمات التقنية لبطاريات الحديد الزهر بموثوقيتها وقدرتها على التحمل. الخصائص الرئيسية لمبرد من الحديد الزهر ، مثل أي جهاز تسخين ، هي نقل الحرارة والطاقة. كقاعدة عامة ، يشير المصنعون إلى قوة مشعات تسخين الحديد الزهر لقسم واحد. قد يختلف عدد الأقسام. كقاعدة عامة ، من 3 إلى 6. ولكن في بعض الأحيان يمكن أن تصل إلى 12. يتم حساب العدد المطلوب من الأقسام بشكل منفصل لكل شقة.

يعتمد عدد الأقسام على عدد من العوامل:

1. مساحة الغرفة
2. ارتفاع الغرفة
3. عدد النوافذ
4. الأرض؛
5. وجود نوافذ زجاجية مزدوجة مثبتة ؛
6. شقة زاوية.

يتم تحديد السعر لكل قسم لمشعات تسخين الحديد الزهر ، وقد يختلف حسب الشركة المصنعة. يعتمد تبديد حرارة البطاريات على المادة المصنوعة منها. في هذا الصدد ، يعتبر الحديد الزهر أدنى من الألمنيوم والصلب.

تشمل المعلمات التقنية الأخرى ما يلي:

• أقصى ضغط عمل - 9-12 بار ؛
• أقصى درجة حرارة لسائل التبريد - 150 درجة ؛
• قسم واحد يحمل حوالي 1.4 لتر من الماء ؛
• وزن قسم واحد حوالي 6 كجم ؛
• عرض القسم 9.8 سم.

يجب تركيب هذه البطاريات بمسافة بين الرادياتير والجدار من 2 إلى 5 سم ، ويجب أن يكون ارتفاع التركيب فوق الأرض 10 سم على الأقل ، وإذا كان هناك عدة نوافذ في الغرفة ، فيجب تركيب البطاريات تحت كل نافذة. إذا كانت الشقة زاوية ، فمن المستحسن إجراء عزل الجدار الخارجي أو زيادة عدد الأقسام.

وتجدر الإشارة إلى أن بطاريات الحديد الزهر غالباً ما تباع غير مصبوغة. في هذا الصدد ، بعد الشراء ، يجب تغطيتها بتركيبة زخرفية مقاومة للحرارة ، ويجب أولاً شدها.

من بين المشعات المحلية ، يمكن تمييز نموذج ms 140. بالنسبة لمشعات تسخين الحديد الزهر ms 140 ، ترد الخصائص التقنية أدناه:

1. 1. نقل الحرارة لقسم MS 140-175 واط ؛
   2. الارتفاع - 59 سم ؛
   3. يزن المبرد 7 كجم ؛
   4. سعة قسم واحد - 1.4 لتر ؛
   5. عمق المقطع 14 سم ؛
   6. تصل قوة القسم إلى 160 واط ؛
   7. عرض القسم 9.3 سم ؛

• الحد الأقصى لدرجة حرارة المبرد 130 درجة ؛
• أقصى ضغط عمل - 9 بار ؛
• المبرد له تصميم مقطعي ؛
• ضغط الضغط 15 بار ؛
• حجم الماء في قسم واحد 1.35 لتر ؛
• يستخدم المطاط المقاوم للحرارة كمواد للحشيات المتقاطعة.

وتجدر الإشارة إلى أن مشعات الحديد الزهر ms 140 موثوقة ومتينة. نعم ، والسعر في متناول الجميع. الذي يحدد طلبهم في السوق المحلي.

ميزات اختيار مشعات الحديد الزهر

لاختيار مشعات التسخين المصنوعة من الحديد الزهر الأكثر ملاءمة لظروفك ، يجب مراعاة المعايير الفنية التالية:

• انتقال الحرارة. اختر بناءً على حجم الغرفة ؛
• وزن المبرد
• قوة؛
• الأبعاد: العرض والارتفاع والعمق.

لحساب الطاقة الحرارية لبطارية من الحديد الزهر ، يجب أن يسترشد المرء بالقاعدة التالية: لغرفة بها جدار خارجي واحد ونافذة واحدة ، يلزم 1 كيلو واط من الطاقة لكل 10 متر مربع. مساحة المبنى لغرفة ذات جدارين خارجيين ونافذة واحدة - 1.2 كيلو واط ؛ لتدفئة غرفة بجدارين خارجيين ونافذتين - 1.3 كيلو واط.

إذا قررت شراء مشعات تسخين من الحديد الزهر ، فعليك مراعاة الفروق الدقيقة التالية:

1. إذا كان السقف أعلى من 3 أمتار ، فستزيد الطاقة المطلوبة بشكل متناسب ؛
2. إذا كانت الغرفة بها نوافذ ذات زجاج مزدوج ، فيمكن تقليل طاقة البطارية بنسبة 15٪ ؛
3. إذا كان هناك عدة نوافذ في الشقة ، فيجب تثبيت مبرد تحت كل منها.

السوق الحديث

تتمتع البطاريات المستوردة بسطح أملس تمامًا ، وهي ذات جودة أفضل وتبدو أكثر جمالية. صحيح أن تكلفتها باهظة.

من بين نظائرها المحلية ، يمكن تمييز مشعات كونر المصنوعة من الحديد الزهر ، والتي تحظى بطلب جيد اليوم. تتميز بعمر خدمة طويل وموثوقية وتتناسب تمامًا مع التصميم الداخلي الحديث. يتم إنتاج مشعات الحديد الزهر كونر للتدفئة بأي تكوين.

• كيف تصب الماء في نظام تدفئة مفتوح ومغلق؟
• مرجل غاز خارجي شعبي روسي الصنع
• كيف تنزف الهواء بشكل صحيح من المبرد؟
• خزان التمدد للتدفئة المغلقة: الجهاز ومبدأ التشغيل
• غلاية غاز مزدوجة الدائرة مثبتة على الحائط Navien: رموز الخطأ في حالة حدوث عطل

اقتراحات للقراءة

2016-2017 - بوابة التدفئة الرائدة. جميع الحقوق محفوظة ومحمية بموجب القانون

يحظر نسخ مواد الموقع. أي انتهاك لحقوق التأليف والنشر يستلزم مسؤولية قانونية. جهات الاتصال

ما يجب مراعاته عند الحساب

حساب مشعات التدفئة

تأكد من مراعاة ما يلي:

• المادة التي صنعت منها بطارية التسخين.
• أبعادها.
• عدد النوافذ والأبواب في الغرفة.
• المادة التي بُني منها المنزل.
• اتجاه العالم الذي تقع فيه الشقة أو الغرفة.
• عزل المباني.
• نوع نظام الأنابيب.

وهذا ليس سوى جزء صغير مما يجب أخذه في الاعتبار عند حساب قوة مشعاع التدفئة. لا تنس الموقع الإقليمي للمنزل ، وكذلك متوسط ​​درجة حرارة الشارع.

هناك طريقتان لحساب تبديد حرارة المبرد:

• منتظم - باستخدام الورق والقلم والآلة الحاسبة. صيغة الحساب معروفة ، وهي تستخدم المؤشرات الرئيسية - خرج الحرارة لقسم واحد ومنطقة الغرفة المدفأة. يتم أيضًا إضافة المعاملات - المتناقصة والمتزايدة ، والتي تعتمد على المعايير الموصوفة سابقًا.
• باستخدام آلة حاسبة على الإنترنت. إنه برنامج كمبيوتر سهل الاستخدام يتم تحميله ببيانات معينة حول حجم المنزل وبنيته. يعطي مؤشرا دقيقا إلى حد ما ، والذي يؤخذ كأساس لتصميم نظام التدفئة.

بالنسبة لشخص عادي بسيط ، فإن كلا الخيارين ليسا أسهل طريقة لتحديد انتقال الحرارة لبطارية التدفئة. ولكن هناك طريقة أخرى يتم فيها استخدام معادلة بسيطة - 1 كيلوواط لكل 10 متر مربع من المساحة. أي لتسخين غرفة مساحتها 10 أمتار مربعة ، تحتاج فقط إلى كيلو واط واحد من الطاقة الحرارية. من خلال معرفة معدل نقل الحرارة لقسم واحد من مشعاع التدفئة ، يمكنك حساب عدد الأقسام التي تحتاج إلى تثبيتها في غرفة معينة بدقة.

دعونا نلقي نظرة على بعض الأمثلة حول كيفية إجراء مثل هذا الحساب بشكل صحيح. الأنواع المختلفة من المشعات لها نطاق حجم كبير ، اعتمادًا على مسافة المركز. هذا هو الحجم بين محاور المجمعات العلوية والسفلية. بالنسبة للجزء الأكبر من بطاريات التدفئة ، يكون هذا الرقم إما 350 مم أو 500 مم. هناك خيارات أخرى ، لكنها الأكثر شيوعًا.

هذا هو الاول. ثانياً ، هناك عدة أنواع من السخانات المصنوعة من معادن مختلفة في السوق. كل معدن له نقل حراري خاص به ، وهذا يجب أن يؤخذ في الاعتبار عند الحساب. بالمناسبة ، أي شخص يختار وتثبيت المبرد في منزلك ، يقرر الجميع بنفسه.

الخلاصة حول الموضوع

طاولة طاقة المبرد

لقد تمكنت بنفسك من التأكد من أنه يمكنك حساب انتقال الحرارة بشكل صحيح للرادياتير بطريقة بسيطة ، ومع ذلك ، فهي ليست دقيقة للغاية. بالإضافة إلى ذلك ، من الضروري مراعاة مجموعة واسعة من معلمات الأبعاد للبطاريات والمواد التي صنعت منها بالإضافة إلى عوامل إضافية. لذلك كل شيء معقد.

لذلك ، ننصحك بالقيام بذلك بشكل أسهل. خذ كأساس نفس الصيغة مع نسبة مساحة الغرفة والكمية المطلوبة من الحرارة. قم بإجراء عملية حسابية وأضف إليها ما يصل إلى 10٪. إذا كان منزلك يقع في المنطقة الشمالية ، أضف 20٪. حتى 10٪ سخية جدًا ، لكن لا توجد حرارة زائدة. علاوة على ذلك ، من الممكن ، باستخدام أجهزة مختلفة ، التحكم في إمداد المبرد للمشعات. يمكن تقليله أو زيادته. العيب الوحيد لهذه الزيادة هو التكلفة الأولية لشراء مشعات بعدد كبير من الأقسام. هذا ينطبق بشكل خاص على أجهزة التسخين المصنوعة من الألومنيوم والمعدن.
