سكين ساخن من مصدر الطاقة

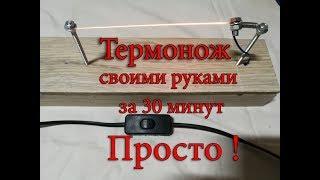

قطع الرغوة الحرارية فيديو

يدور هذا الفيديو حول كيفية صنع قاطع حراري ، وهو مفيد لأغراض مختلفة في ورشة العمل. على سبيل المثال ، تحتاج إلى قطع الرغوة أو المطاط الرغوي بالتساوي. السكين الكهربائي مثالي لهذه المهمة!

بالنسبة للسرير المستقبلي للقاطع الحراري ، خذ قطعة من اللوح من الأثاث القديم. حسب التصميم ، تحتاج هذه الطاولة إلى أرجل. بعد ذلك ، قم بحفر فتحتين باستخدام مثقاب. خذ تمرينًا بقطر أكبر قليلاً وقم بعمل استراحة للرأس الغاطس. الآن كل شيء جاهز لتشديد الساقين بالمسامير. لقد تحولت إلى طاولة صغيرة للقاطع المستقبلي.

الآن ، بقلم رصاص ومسطرة ، حدد المكان الذي تحتاج فيه الثقوب. خذ تمرينًا بقطر 8 ملليمترات وقم بعمل ثقب. سيتم تركيب إطار لتمديد خيط نيتشروم فيه. في وسط الطاولة تحتاج إلى عمل ثقب آخر. سيكون قطرها أصغر بكثير من القطر السابق. قطر الحفر 1 مم. صنع حفرة من خلال.

أنت الآن بحاجة إلى مسمار بخيط M8. انشر منه قطعة بطول الطول. بعد مسافة معينة ، نثني دبوس الشعر بالحرف G. حتى لا ينفجر دبوس الشعر أثناء العملية ، فأنت بحاجة إلى تسخينه قليلاً. إنها زاوية 90 درجة.

الآن يمكنك تثبيت مسحوق الجوز على خيط مسمار. إنها ضرورية للتثبيت المريح للإطار على الطاولة. بعد الجوز ، ضع الغسالة. ستحتاج إلى محول من البرونز به مسمارين لتثبيته. نصلح المحول في الفتحات التي حفرناها في المركز.

إلكترونيات لمصنعي الأعمال اليدوية في متجر صيني.

بالطبع ، هناك حاجة إلى سلك قوي لتشغيل الجهاز. ستحتاج أيضًا إلى زر الطاقة. نقوم بتثبيت أحد طرفي السلك في المحول. جندى غسالة تلامس على الطرف الآخر. يمكنك الآن إصلاحه بحيث يتم ربطه بإحكام بالهيكل ، ولا تنكسر جهات الاتصال عند القاعدة.

في الفتحة نقوم بتركيب إطار مصنوع من الأزرار. نضع غسالتين في الجزء السفلي من الجدول ، الأولى الاتجاه ، ثم جهة الاتصال. الآن يمكنك تشديد الجوز. هذا كل شئ. نقوم بتثبيته بجوز الجناح ويتم تثبيت الإطار بإحكام على الطاولة.

قم بتوصيل مفتاح بفجوة سلك واحد. قطع قطعة السلك الزائدة. نقوم بتنظيف الأسلاك. زر قابل للربط. المفتاح متصل. يمكن جمعها في الموقع.

أولاً نقوم بربط الخيط في الفتحة ، ونصلح أحد طرفي اللولب في المحول. نصلح على الترباس المتصاعد. مع امتداد كبير ، نضع اللولب بين غسالتين. نصلح جهات الاتصال بجوز الجناح. هذا كل شئ! القاطع جاهز! يمكن التحقق منه.

توصيل الطاقة - شاحن بطارية. باستخدام هذا الجهاز ، يمكنك قطع الرغوة بسهولة ودقة. استخدم دليلًا لجعل القطع أكثر دقة ودقة. قام القاطع بعمل رائع باستخدام الرغوة! لا تقل نجاحا مع قطع المطاط الرغوي. دعونا نحاول قطع زجاجة بلاستيكية. القاطع الحراري يقطع الأجزاء البلاستيكية جيدًا.

سكين حراري افعل ذلك بنفسك لألواح SIP

يمنح بناء لوحات SIP باستخدام التكنولوجيا الكندية الكثير من المزايا لأصحاب المنزل الجديد السعداء. ومع ذلك ، يريد الجميع أن يمنح مشروعهم أناقة وأسلوبًا لا يقتصر على الهياكل المستطيلة المجهولة الوجه. هذا يتطلب قطع الألواح ، وتشكيل أجزاء من التكوين المعقد.

إذا تم طلب المشروع من شركة مقاولات ، فلن تكون هناك مشاكل. ولكن إذا تم البناء بشكل مستقل ، فستكون هناك حاجة إلى معدات خاصة ، على وجه الخصوص ، قاطع حراري.

قطع الألواح

لوحة SIP سهلة التعديل. عندما يتم البناء بشكل مستقل ، يحدث القطع على النحو التالي:

يتم قطع سطحين من ألواح OSB بمنشار بانورامي أو منشار دائري ؛
على طول خط القطع ، يتم قطع جزء الألواح المستهلك ببساطة.

تبقى المشكلة الرئيسية: تشكيل أخدود لتركيب شعاع الربط.

للقيام بذلك ، غالبًا ما يستخدمون المبشرة أو المسوي أو القاطع ، والذي يزيل ببساطة الكمية المطلوبة من حشو لوحة SIP في أجزاء صغيرة.

في الوقت نفسه ، لا يعد عمل "افعلها بنفسك" صعبًا ، ومع ذلك ، فإن موقع البناء مليء "بالثلج" الناعم من جزيئات الحشو التي تتحرك باستمرار ويصعب إزالتها.

ما الذي يجعل الأخدود في لوحات SIP

لعمل أخدود في لوحات SIP ، هناك طريقتان:

صناعي ، باستخدام قاطع من نوع الآلة يزيل الحشو بالسكاكين ، مع الإزالة القسرية للنفايات ؛
باستخدام المعالجة الحرارية ، يتم استخدام قاطع يذوب الحشو بلطف ويسمح لك على الفور بتشكيل أخدود بالعمق المطلوب.

اليوم ، يتم بيع عدد كافٍ من الطرز ، يمكنك شراء سكين حراري ، والذي سيتم تنظيمه من حيث الطاقة ودرجة الحرارة ، والسماح بتكوين أخدود بالعمق المطلوب. ومع ذلك ، يمكن صنع هذه الأداة يدويًا. تصميم السكين ليس بالأمر الصعب ، لذلك من السهل تكراره في الأشغال اليدوية.

كيف تصنع السكين الحراري الخاص بك

يجب أن يكون لسكين تأثير درجة الحرارة الوظائف التالية:

التحكم في درجة حرارة جزء القطع.
يجب أن يسمح لك السكين الحراري بالضرورة بضبط عمق الأخدود ؛
يجب أن يكون التصميم بحيث يمكن استخدام السكين دون القيام بأعمال أولية بعد قطع ألواح SIP.

من المهم أن تعرف: الأحجام القياسية للوحات SIP

على الرغم من التعقيد الواضح للمهمة ، فإن صنع مثل هذا السكين الحراري سهل للغاية. مع ذلك ، سيكون قطع لوحات SIP بيديك بسيطًا وسريعًا. لإنشاء جهاز ، ستحتاج إلى:

شريحتان من الصلب الصلب أو الألياف الزجاجية بسماكة صغيرة. تعتمد قوتهم على عمق الأخدود المطلوب الحصول عليه ؛
سلك نيتشروم ، والذي يذوب السكين الحشو به ؛
لوحة تعمل كمحدد ، تحدد السماكة التي سيتم إجراء القطع عليها.

من السهل استخدام شاحن بطارية قوي كمصدر للطاقة ، مما يسمح لك بضبط الجهد على الخيط. بطبيعة الحال ، لصنع سكين حراري بيديك ، ستحتاج إلى مقبض مريح يحمل الألواح الجانبية لجزء القطع.

تجميع السكين الحراري

تجميع الهيكل بيديك بسيط للغاية. يمكن تطبيق الجهد من مصدر الطاقة على سلك نيتشروم عن طريق لحامه في جهات الاتصال حيث تناسب أسلاك إمداد الجهد. وبسماكة صغيرة من الألواح الفولاذية ، يمكنك تزويدهم بالطاقة ، بينما يمكن ببساطة ربط السلك ببراغي في الأسفل ، ما عليك سوى حفر فتحتين.

يتم ضبط الصلابة الأولية للهيكل بواسطة كتلة المقبض. يتم توصيل كل لوحة جانبية بالزوايا باستخدام مسامير ملولبة رأسية. يزيد من صلابة الشريط المقيد.

على سبيل المثال ، يمكن أن تكون مسامير بسيطة وأقواس على شكل حرف U يتم ارتداؤها على الأجزاء الجانبية.

استنتاج

على الرغم من بساطة التصميم ، فإن السكين الحراري لمعالجة حشو ألواح SIP يعمل بكفاءة عالية ، حتى لو تم صنعه يدويًا. نظرًا للسمك الصغير للألواح الجانبية ، يمكن التخلص من الحاجة إلى تشكيل قطع جانبي ، خاصة أنه من الممكن شحذ حافة هذه الأجزاء إذا كانت مصنوعة من الفولاذ.

من المهم أن تعرف: هل لوحات SIP ضارة بالصحة؟

يحتوي خيط Nichrome بمساعدة منظم الجهد على درجة الحرارة المطلوبة (محددة تجريبياً) للاختيار السريع للأخدود. نتيجة لذلك ، يمكن لمثل هذا القاطع أن يضمن سرعة العمل والنظافة في موقع البناء. بالإضافة إلى ذلك ، سيكلف مثل هذا السكين الحراري بضع عشرات من الروبل ويمكن تجميعه باستخدام المعدات الموجودة.

افعل ذلك بنفسك قاطع الرغوة الحراري

أدوات منزلية لقطع الرغوة

مصدر الطاقة للقواطع الحرارية محلية الصنع
قاطع محلي الصنع للعمل مع صفائح رغوية مسطحة
قاطع حراري محلي الصنع للقطع المجعد
قاطع حراري منزلي الصنع من مكواة لحام

الستايروفوم مادة خفيفة وتكنولوجية ومتينة ، ولديها أيضًا موصلية حرارية منخفضة ، وهي نعمة من السماء لمنشئ أو حرفي منزلي.

يمكن استخدامه ليس فقط كمسخن ، ولكن أيضًا كمواد هيكلية لتشكيل مجموعة متنوعة من النماذج والفراغات والأشكال وما إلى ذلك.

لكن الرغوة يتم إنتاجها على شكل كتل كبيرة إلى حد ما ، عند القطع بسكين أو منشار ، تنهار المادة بسبب تدمير هيكلها.

الشكل 1 - مخطط مصدر طاقة قابل للتعديل.

قاطع الرغوة الكهربائي ، الذي يكون عنصر العمل فيه عادةً سلك نيتشروم يتم تسخينه إلى درجة حرارة تصل إلى عدة مئات من الدرجات ، يقطع الرغوة بدقة وبشكل متساوٍ وبدون فتات. يحدث هذا لأنه ، عند ملامسة السلك المسخن ، تذوب الرغوة على الفور ، وتشكل قطعًا متكلسًا قويًا.

في هذه المقالة ، يمكنك التعرف على تصميمات قواطع الرغوة محلية الصنع لأغراض مختلفة.

مصدر الطاقة للقواطع الحرارية محلية الصنع

الشكل 2 - رسم تخطيطي لقاطع يسمح لك بقطع الألواح المسطحة من كتلة من الرغوة.

تعتمد الطاقة المشتتة على سلك نيتشروم عند درجة حرارة تسخين معينة على طوله ومساحة المقطع العرضي. من الأفضل أن يكون السلك رقيقًا بدرجة كافية (0.1-0.2 مم).

مقاومته الباردة تكون في حدود بضعة أوم. تتوافق درجة حرارة التشغيل مع بداية احمرار السلك.

بطول سلك يبلغ 50 سم ، يتبدد حوالي 50 واط من الطاقة عليه عند تيار يبلغ حوالي 5 أ.

إذا تم استخدام قاطع الرغوة من حين لآخر فقط ، فيمكن استخدام البطارية كمصدر للطاقة. في بعض الأحيان يكون أكثر ملاءمة ، ومن وجهة نظر السلامة ، أفضل من استخدام مصدر طاقة رئيسي. يمكن ضبط توهج الفتيل عن طريق تغيير عدد البطاريات المتصلة في السلسلة.

ولكن عند العمل بشكل منهجي مع القواطع ، يفضل توفير مصدر طاقة تيار متردد عالمي. ليس من الصعب أن تصنع مثل هذا المصدر بيديك. أساسه عبارة عن محول تدريجي ، مصمم لطاقة لا تقل عن 100 واط ، وله ملف ثانوي مصمم لجهد 15 فولت.يجب ألا يقل قطر السلك الذي يتم لفه عن 1.5 مم.

لتغيير التيار بسلاسة ، يمكنك بالطبع استخدام مقاومة مقاومة متغيرة مناسبة أو عمل ملف ثانوي باستخدام الصنابير ووضع مفتاح.

لكن الخيار الأكثر ملاءمة هو استخدام محول ذاتي بجهد خرج قابل للضبط باستمرار (LATR) ، والذي يتم توصيل محوّل تنحي بإنتاجه.

يظهر رسم تخطيطي لمصدر الطاقة القابل للتعديل في الشكل. 1. هنا T1 هو LATR ، و T2 هو محول تنحي.

عالم محلي الصنع

التقييم: 5/5

طرق قطع ألواح الرغوة الكبيرة. يتم تعليق خيط نيتشروم عموديًا (الشكل 1) أو يتمدد أفقيًا على سطح الطاولة (الشكل 2).

من خلال ضبط ، في الحالة الأولى ، المسافة من الخيط إلى زاوية الدليل المنقولة ، وفي الحالة الثانية ، ارتفاع وزاوية الخيط بالنسبة لسطح الطاولة ، يمكن الحصول على قطع عمل من أي شكل وحجم.

يتم تحديد تمديد الخيط أثناء التسخين باستخدام الوزن.

عن طريق تغيير المسافة بين المشابك المتحركة (من نوع "التمساح") ، فإنها تنظم توهج الخيط.عند العمل مع الفراغات الرغوية الصغيرة ، ليست هناك حاجة لعمل إطار خاص لتثبيت خيط نيتشروم.

للقيام بذلك ، يمكنك استخدام بانوراما عادية أو منشارا ، واستبدال ملف الأظافر أو القماش بخيط نيتشروم (الشكل 3). في هذه الحالة ، من الضروري عزل جهات الاتصال الحالية بعناية.

افصل الجزء المتحرك من المنشار ، الذي ينظم شد الخيط ، عن الجسم باستخدام الأسبستوس أو حشية الورق ، وحمل الشد بغسالة من القماش.

قاطع حراري لقطع مجعد من الرغوة.جزء القطع عبارة عن قطعة من سلك نيتشروم متصلة بمقبض مصنوع من مادة عازلة. يظهر جهاز الأداة في الشكل 4.

أرز. 4.جهاز القطع الحراري: 1 - سلك نيتشروم (حلزوني من موقد كهربائي) ، 2 - برغي مع صمولة وغسالة ، 3 - مقبض (textolite S 4 مم) ، 4 - سلك كهربائي ، 5 - قابس ، 6- أنبوب مطاطي أو كلوريد الفينيل.

يسمح لك القاطع الحراري بعمل فجوات ، وقطع تجاويف في سمك المادة والتعامل بشكل عام مع الرغوة بنفس الطريقة التي يتعامل بها النحات مع الصلصال. بعد هذه المعالجة ، تبقى قشرة ذائبة رفيعة على السطح ، مما يزيد من صلابة وقوة الرغوة ويغلق مسامها.يمكنك عمل محول تنحي بنفسك. للقيام بذلك ، تحتاج إلى محول الحديد Ш20Х24. يحتوي الملف الأولي على 1600 لفة من الأسلاك PEV-1 0.39 (أو PEV-1 0.44) ، والثانوي - 50 لفة من الأسلاك من نفس العلامة التجارية وسمك 1.0-1.1 مم. لتحديد القيمة الحالية ، قم بعمل ريوستات (يناسبها حلزوني مشدود مسبقًا من موقد كهربائي). لإطار اللف ، استخدم أسمنت أسبستي مناسب أو أنبوب خزفي 0 10-15 مم وطول حوالي 80 مم. يجب أن يتم لف سلك نيتشروم حتى يتم ملء الإطار. إذا كنت مهتمًا بجدية بقطع الرغوة بشكل مجعد ، فمن المنطقي تحضير العديد من هذه القواطع (الشكل 6) بنصائح مختلفة.

أرز. الشكل 7. بعض طرق العمل مع القاطع الحراري: أ - تشكيل التجويف ، ب - الشطب.

القاطع الحراري لمزايا وعيوب الأشرطة ، وكيفية صنعها ، ومكان الشراء

في السنوات القليلة الماضية ، أصبح القاطع الحراري أو السكين الحراري أداة لا غنى عنها للإبرة التي تعمل بشرائط ، وشعر ، وفوميران. ما هو السكين الحراري؟ هذه أداة كهربائية يمكنها تسخين سلك نيتشروم ممدود ، مما يسمح لك بسهولة وبسرعة وبشكل متساوٍ بقطع الشريط ، اللباد ، الرغوة وحتى الرغوة.

مزايا وعيوب السكين الساخن

يتم استخدام السكين الساخن بشكل فعال من قبل الحرفيات باستخدام تقنية كانزاشي. إنها تقطع الشريط وتغلقه في نفس الوقت في طبقة واحدة أو أكثر. باستخدامه ، يمكنك قص الشريط إلى مربعات ، وعمل بتلات مع قطع متساوية ، دون استخدام شمعة ومقص. تظل حواف الشريط المقطوع حراريًا ناعمة ، بدون ترسبات سوداء ، كما هو الحال مع الشمعة.

يبسط السكين الحراري بشكل كبير تكوين بتلات متعددة الطبقات. باستخدامه ، يمكنك بسهولة إنشاء بتلة من 10 طبقات أخرى من الشريط اللاصق.

يستخدم القاطع الحراري ليس فقط للأشرطة ، ولكن أيضًا للمواد الاصطناعية الأخرى. على سبيل المثال ، باستخدام القاطع الحراري ، يمكنك قص أكواب اللباد ، والتي تستخدم في كانزاشي كأساس للمجوهرات.

يمكن القيام بذلك بسهولة باستخدام قالب معدني بالقطر المطلوب. قطع من اللباد بنفس سهولة الشريط.

أيضًا ، باستخدام سكين حراري ، يمكنك قص أي كائن وفقًا لقالب من الرغوة أو قطع رغوة فارغة.

مزايا القطع الحراري واضحة:

ليست هناك حاجة لاستخدام شمعة ومقص - السكين الحراري يقطع ويذوب في نفس الوقت.
القطع على البتلات حتى بدون السخام الأسود.
تزداد سرعة قص الشرائط أو تكوين بتلات كانزاشي بشكل ملحوظ.
مثالي لعمل بتلات ذات طبقات.

يجب أيضًا ملاحظة عيوب السكين الساخن:

استهلاك الكهرباء.
بعض المواد ، مثل الأورجانزا وشريط الديباج ، عند قطعها بسكين ساخن ، تترك رائحة غريبة يمكن أن تثير رد فعل السعال.
لا يمكن صنع جميع أنواع البتلات. لا يمكن صنع بعض أنواع بتلات الزهور إلا باستخدام نار مفتوحة.
الإنتاج الخاص. كقاعدة عامة ، يتم إنتاج القواطع الحرارية بواسطة حرفيين خاصين ، على التوالي ، هذه الأجهزة غير معتمدة ، ولا يتم تزويدها بضمان رسمي ، ويجب أن يتم تقديم مطالبات الجودة من قبل شخص عادي ، وليس من قبل منظمة ، حقيقة لا يمكن إثبات الشراء.

كيف تصنع قاطع حراري للشرائط بيديك

يمكنك تجميع سكين حراري لقطع الشرائط بيديك جيدًا أو بأيدي زوجك. هناك العشرات من مقاطع الفيديو على الإنترنت حول كيفية صنع قاطع حراري لكانزاشي بنفسك.في معظم الحالات ، لا تكون هناك حاجة إلى الكثير من التفاصيل - مصدر طاقة من جهاز كمبيوتر ، وسلك ، ويفضل أن يكون باهتًا للتحكم في درجة حرارة تسخين السلك ، وسلك نيتشروم ، ومسامير 2 وصواميل.

من أين تشتري قاطع حراري للشرائط

إذا لم تكن لديك الفرصة لتجميع قاطع حراري ، فعليك أن تأخذ شرائه بمسؤولية ، وهي:

يمكنك شراء قاطع حراري من مجموعتنا على فكونتاكتي - Kanzashi Club. لقد طرحنا بالفعل جميع الأسئلة المذكورة أعلاه على الشركة المصنعة التي تقوم بتجميع السكاكين الحرارية وأرضت إجاباته كل مننا وعملائنا.

لا تنس أن قطع الشريط بسكين ساخن يتطلب احتياطات أمان:

يجب ألا يكون هناك أشياء قابلة للاشتعال بالقرب من القاطع الحراري العامل ؛
يجب أن يظل سطح الجهاز نظيفًا ، خاصةً إذا كان هناك فتحة تهوية في الأعلى يمكن أن تسقط فيها بقايا الأشرطة ؛
يجب قطع الشريط باستخدام قوالب معدنية أو ملاقط ، وإلا فقد تحترق ؛
يجب إيقاف تشغيل السكين الساخن بعد 20 - 30 دقيقة من التشغيل المتواصل. دعها تبرد قليلا.

إذا كان لديك أي أسئلة أو اقتراحات ، فاكتب x تحت المنشور ، وسأكون سعيدًا بالإجابة.

افعل ذلك بنفسك القاطع الحراري للبلاستيك الرغوي BigHandMade

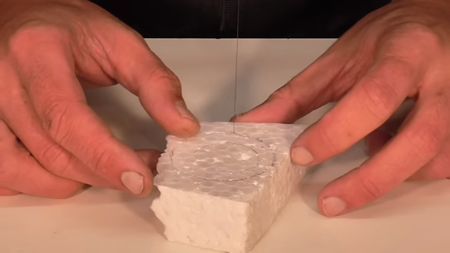

صنع حرفي أمريكي من بورتلاند جهازًا رائعًا يمكنه معالجة قطع الرغوة بخبرة. باستخدامه ، يمكنك إنشاء نماذج وأشكال مختلفة لألعاب الطاولة.

الخطوة 1: المواد

سلك بقطر 1.3 مم (بطول 3.6 متر).
2 مساطر قياس.
4 مسامير (انظر الصورة).
حبل (3.6 م).
مقاومة متغيرة مع التبديل.
محول 25 فولت و 2 أ.
أوتار الغيتار الكهربائي.
سلك مع قابس.
4 علب مضغوطة (اختياري).

الخطوة 2: الأدوات

سكين.
مفك براغي.
منشار.
شريط رباط الاسلاك.
شريط عازل.
المقياس المتعدد.
مقص القطع.
كماشة.
مفتاح ربط 9 مم.
لحام حديد.

الخطوة 3: الإطار

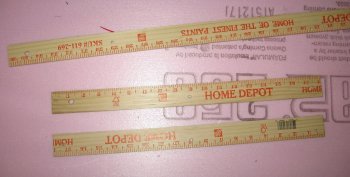

قطع الخط إلى النصف. في كل نصف ، قم بعمل ثقوب في المنتصف ، وكذلك من نهايتين (انظر الصورة).

في المسطرة الثانية ، اصنع ثقوبًا في أحد طرفيها و 15 سم على يمين هذه النقطة.

الخطوة 4: التوصيل

نصنع إطارًا على شكل الحرف "H" ، كما هو موضح في الصورة.

الخطوة 5: الأسلاك

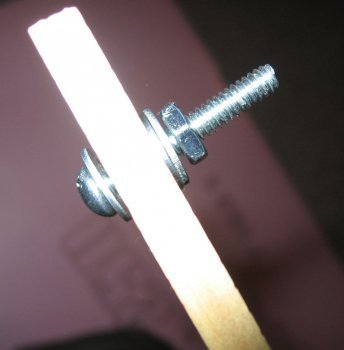

نقوم بتنظيف نهايات الأسلاك ونصلحها باستخدام البراغي والصواميل ، مع التركيز على الصورتين 1 و 2.
استخدم روابط الكابلات للحفاظ على الأسلاك بإحكام ضد الإطار.
