الجهاز والأنواع
الثرمستور هو جهاز أشباه الموصلات تعتمد مقاومته على درجة حرارته. اعتمادًا على نوع العنصر ، قد ترتفع المقاومة أو تنخفض مع ارتفاع درجة حرارتها. هناك نوعان من الثرمستورات:
- NTC (معامل درجة الحرارة السالبة) - مع معامل درجة حرارة سالب للمقاومة (TCR). غالبًا ما يشار إليهم باسم "الثرمستورات".
- معامل درجة الحرارة الإيجابية (PTC) - مع TCS موجب. ويطلق عليهم أيضًا اسم "Pozistors".
الأهمية! معامل درجة حرارة المقاومة الكهربائية هو اعتماد المقاومة على درجة الحرارة. يصف عدد الأوم أو النسبة المئوية من القيمة الاسمية التي تتغير بها مقاومة العنصر عندما ترتفع درجة حرارته بمقدار 1 درجة مئوية
على سبيل المثال ، المقاومات التقليدية لها TCR موجب (عند تسخينها ، تزداد مقاومة الموصلات).
الثرمستورات ذات درجة حرارة منخفضة (حتى 170 كلفن) ودرجة حرارة متوسطة (170-510 كلفن) ودرجة حرارة عالية (900-1300 كلفن). يمكن أن يكون جسم العنصر مصنوعًا من البلاستيك أو الزجاج أو المعدن أو السيراميك.

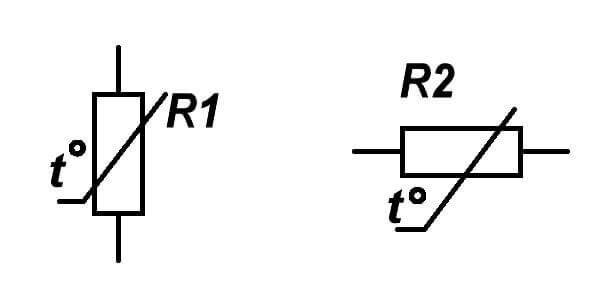

يشبه التعيين الرسومي الرمزي للثرمستورات في الرسم البياني المقاومات العادية ، والفرق الوحيد هو أنه يتم شطبها بشريط ويشار إلى الحرف t بجانبه.
بالمناسبة ، هذه هي الطريقة التي يتم بها تحديد أي مقاومات ، وتتغير مقاومتها تحت تأثير البيئة ، ونوع الكميات المؤثرة بالحرف ، t هي درجة الحرارة.
الخصائص الرئيسية:
- المقاومة المقدرة عند 25 درجة مئوية.
- أقصى تيار أو تبديد الطاقة.
- نطاق الحرارة الشغالة.
- TKS.
حقيقة مثيرة للاهتمام: اخترع الثرمستور في عام 1930 من قبل العالم صموئيل روبن.
دعنا نلقي نظرة فاحصة على كيفية عملها وما الغرض منها.
قياسات
|
|
|||||
|
لقياس درجة الحرارة ، يمكن استخدام الثنائيات والترانزستورات أشباه الموصلات كمحولات حرارية. هذا لأنه عند القيمة الثابتة للتيار المتدفق في الاتجاه الأمامي ، على سبيل المثال ، من خلال تقاطع الصمام الثنائي ، يتغير الجهد عند التقاطع بشكل خطي تقريبًا مع درجة الحرارة. لكي تكون القيمة الحالية ثابتة ، يكفي تضمين مقاومة نشطة كبيرة في سلسلة مع الصمام الثنائي. في هذه الحالة ، يجب ألا يتسبب التيار المار عبر الصمام الثنائي في تسخينه. من الممكن بناء خاصية معايرة لجهاز استشعار درجة الحرارة هذا باستخدام نقطتين - في بداية ونهاية نطاق درجة الحرارة المقاسة. يوضح الشكل 1 أ دائرة قياس درجة الحرارة باستخدام الصمام الثنائي VD. يمكن أن تعمل البطارية كمصدر للطاقة.
أرز. 1. مخطط لقياس درجة الحرارة باستخدام الصمام الثنائي (أ) والترانزستورات (ب ، ج). تسمح لك التقاطات الجسر بزيادة الحساسية النسبية للجهاز عن طريق تعويض القيمة الأولية لمقاومة المستشعر. وبالمثل ، تؤثر درجة الحرارة على مقاومة انتقال الترانزستورات إلى قاعدة الباعث. في هذه الحالة ، يمكن أن يعمل الترانزستور في نفس الوقت كمستشعر درجة الحرارة وكمضخم لإشاراته الخاصة. لذلك ، فإن استخدام الترانزستورات كمستشعرات حرارية له ميزة على الثنائيات. يوضح الشكل 1 ب دائرة مقياس حرارة يتم فيها استخدام الترانزستور (الجرمانيوم أو السيليكون) كمحول لدرجة الحرارة. في صناعة موازين الحرارة سواء على الثنائيات أو على الترانزستورات ، من الضروري بناء خاصية معايرة ، بينما يمكن استخدام مقياس الحرارة الزئبقي كأداة قياس نموذجية. القصور الذاتي لمقاييس الحرارة على الثنائيات والترانزستورات صغير: على الصمام الثنائي - 30 ثانية ، على الترانزستور - 60 ثانية. هناك فائدة عملية لدائرة جسر بها ترانزستور في أحد الذراعين (الشكل 1 ، ج). في هذه الدائرة ، يتم تضمين تقاطع الباعث في أحد أذرع الجسر R4 ، ويتم تطبيق جهد منع صغير على المجمع.
العلامات الرئيسية: الصمام الثنائي ، الترانزستور ، درجة الحرارة |
|||||
|
|||||
|
|||||
الصمام الثنائي كمستشعر درجة الحرارة - وظيفة أشباه الموصلات
الصمام الثنائي هو أبسط جهاز في تكوينه له خصائص أشباه الموصلات.
بين طرفي الصمام الثنائي (المتبرع والمقبول) تقع منطقة شحنة الفضاء ، وإلا: تقاطع p-n. يضمن هذا "الجسر" تغلغل الإلكترونات من جزء إلى آخر ، وبالتالي ، نظرًا لاختلاف أسماء الشحنات المكونة له ، يظهر تيار صغير إلى حد ما ، ولكنه لا يزال ، داخل الصمام الثنائي. تحدث حركة الإلكترونات عبر الصمام الثنائي في اتجاه واحد فقط. بالطبع ، هناك حركة عكسية ، لكنها غير مهمة تمامًا ، وعندما تحاول توصيل مصدر طاقة في هذا الاتجاه ، يتم حظر الصمام الثنائي بواسطة الجهد العكسي. هذا يزيد من كثافة المادة ويحدث الانتشار. بالمناسبة ، لهذا السبب يسمى الصمام الثنائي بصمام أشباه الموصلات (توجد حركة في اتجاه واحد ، ولكن ليس في الاتجاه الآخر).
إذا حاولت زيادة درجة حرارة الصمام الثنائي ، فسوف يزداد عدد ناقلات الأقلية (الإلكترونات التي تتحرك في الاتجاه المعاكس للاتجاه الرئيسي) ، وسيبدأ التقاطع p-n في الانهيار.
تم الكشف عن مبدأ التفاعل بين انخفاض الجهد عبر تقاطع الصمام الثنائي p-n ودرجة حرارة الصمام الثنائي نفسه على الفور تقريبًا بعد تصميمه.
نتيجة لذلك ، فإن تقاطع p-n في صمام ثنائي السيليكون هو أبسط مستشعر لدرجة الحرارة. يبلغ معامل درجة حرارة الجهد (TKV) 3 مللي فولت لكل درجة مئوية ، ونقطة انخفاض الجهد الأمامي حوالي 0.7 فولت.
للتشغيل العادي ، يكون مستوى الجهد هذا منخفضًا بشكل غير ضروري ، وبالتالي لا يتم استخدام الصمام الثنائي نفسه غالبًا ، ولكن تقاطعات الترانزستور p-n كاملة مع مقسم جهد أساسي.
نتيجة لذلك ، يتوافق التصميم في صفاته مع التسلسل الكامل للديودات. نتيجة لذلك ، يمكن أن يكون مؤشر انخفاض الجهد أكبر بكثير من 0.7 فولت.
نظرًا لأن TCR (معامل درجة الحرارة للمقاومة) للديود سلبي (-2mV / ° C) ، فقد تبين أنه مناسب جدًا للاستخدام في varicaps ، حيث يلعب دور مثبت التردد الرنان للدائرة التذبذبية . تسيطر عليها درجة الحرارة.
بيانات انخفاض الجهد الثنائي
عند تحليل قراءات جهاز رقمي متعدد ، يمكن ملاحظة أن البيانات الخاصة بانخفاض الجهد عبر تقاطع pn لثنائيات السيليكون هي 690-700 مللي فولت ، وللجرمانيوم - 400-450 مللي فولت (على الرغم من أن هذا النوع من الصمام الثنائي ليس عمليًا المستخدمة في الوقت الحالي). إذا ارتفعت درجة حرارة الصمام الثنائي أثناء القياس ، فإن بيانات المتر المتعدد ، على العكس من ذلك ، ستنخفض. كلما زادت قوة التسخين ، زاد انخفاض البيانات الرقمية.
عادةً ما تُستخدم هذه الخاصية لتثبيت عملية العمل في نظام إلكتروني (على سبيل المثال ، لمكبرات تردد الصوت).
مخطط ترمومتر على الصمام الثنائي.
مجسات درجة الحرارة للميكروكونترولر
في الوقت الحالي ، تم بناء العديد من الدوائر على وحدات تحكم دقيقة ، ويمكن أيضًا تضمين عدادات درجة حرارة مختلفة هنا ، حيث يمكن استخدام مستشعرات أشباه الموصلات ، بشرط ألا تتجاوز درجة الحرارة أثناء تشغيلها 125 درجة مئوية.
نظرًا لأنه يتم معايرة عدادات درجة الحرارة في المصنع ، فلا داعي لمعايرة أجهزة الاستشعار وضبطها.يتم تغذية النتائج التي تم الحصول عليها منها في شكل بيانات رقمية إلى وحدة التحكم الدقيقة.
يعتمد تطبيق المعلومات المستلمة على محتوى البرنامج الخاص بوحدة التحكم.
من بين أشياء أخرى ، يمكن أن تعمل هذه المستشعرات في وضع ترموستاتي ، أي (مع برنامج محدد مسبقًا) يتم تشغيله أو إيقاف تشغيله عند الوصول إلى درجة حرارة معينة.
ومع ذلك ، إذا أصبحت مؤشرات درجة الحرارة الأخرى مرجعية ، فسيتعين إعادة كتابة البرنامج.
تطبيقات أخرى
على الرغم من أن اختيار أجهزة استشعار درجة الحرارة اليوم واسع جدًا ، لا أحد ينسى إصدار الصمام الثنائي ، والذي غالبًا ما يستخدم في المكواة الكهربائية والمدافئ الكهربائية والإلكترونيات بأوسع معانيها.
على الرغم من القيود المفروضة على ظروف درجة الحرارة ، فإن أجهزة استشعار الصمام الثنائي لها مزاياها الهامة:
- رخص نسبي
- أبعاد متواضعة
- تناسب بسهولة عددًا كبيرًا من الأجهزة الإلكترونية ؛
- حساسية ودقة ممتازة.
بفضل كل هذه الصفات ، ينمو مجال تطبيق أجهزة الاستشعار من هذا النوع من سنة إلى أخرى.
اكتب تعليقات وإضافات على المقال ، ربما فاتني شيء. ألق نظرة على خريطة الموقع ، سأكون سعيدًا إذا وجدت شيئًا آخر مفيدًا على موقعي.
مقياس حرارة إلكتروني بسيط على ترانزستور أحادي الوصلة
الفئة
دوائر راديو للمنزل
أنا Nechaev. راديو كورسك ، 1992 ، رقم 8 ، ص 17-18
في هذا المقال سنتحدث عن إمكانية تصميم أجهزة لقياس درجة الحرارة عن بعد - خارج المنزل أو ، على سبيل المثال ، في الشرفة "متجر خضروات". هناك الكثير من المخططات التي تسمح لك بأداء هذه الوظيفة ، ولكن هناك ميزات معينة عند اختيار مستشعر حساس لدرجة الحرارة.
كقاعدة عامة ، في معظم الحالات ، عند تصميم مثل هذه الأجهزة ، غالبًا ما يستخدم هواة الراديو الثرمستورات. لديهم معامل مقاومة حرارية عريض إلى حد ما (يشار إليه فيما يلي باسم TCR) - يصل إلى 8٪ لكل درجة. ومع ذلك ، فإنه يختلف اختلافًا كبيرًا في منطقة درجات الحرارة المقاسة. إذا كان بإمكانك أن تغمض عينيك عن هذه الحقيقة بالنسبة لمقاييس الحرارة المنزلية ، فعندئذ إذا كنا نتحدث عن نطاق درجة حرارة واسع (على سبيل المثال ، كما في حالتنا ، من - 40 درجة مئوية إلى + 40 درجة مئوية) ، عندئذ تظهر بعض المشاكل مع تخرج جهاز مقياس القياس ، فإنه سيفقد خطيته ببساطة.
نعلم أيضًا أن تقاطع pn الأكثر شيوعًا لأي جهاز أشباه موصلات يمكن أن يعمل كمستشعر درجة حرارة ، ومع ذلك ، فإن TCH لتقاطع بسيط صغير جدًا - لا يزيد عن 0.3 ٪ لكل درجة ، وهذا يتطلب إدخال دوائر تضخيم إضافية ، مما يعقد التصميم بشكل كبير.
كما أوضحت التجربة ، فإن الترانزستورات أحادية التوصيل من النوع KT117 هي الأنسب للاستخدام كمستشعر درجة الحرارة (تم استخدامها في مزودات الطاقة لتلفزيونات 2 \ 3 USCT ولن يكون من الصعب العثور عليها) إذا قمت بتوصيلها كما هو موضح في الصورة
نتيجة لهذا التضمين ، نحصل على ثرمستور بمقاومة 5 ... 10 كيلو أوم مع CTS بحوالي 0.7 ... 0.9٪ لكل درجة C. في هذه الحالة ، سيكون مقياس الجهاز خطيًا فوق نطاق درجة الحرارة بالكامل. جعلت خاصية الترانزستور غير الموصل هذه من الممكن استخدامه كمستشعر درجة حرارة في جهاز ، تظهر دائرته في الشكل.

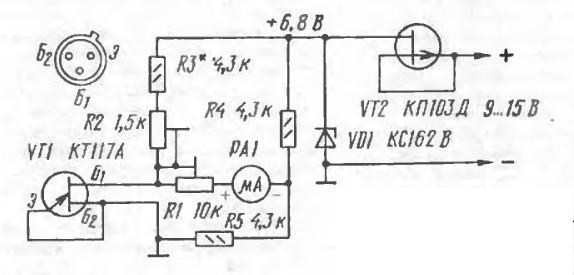

أساس مقياس الحرارة الإلكتروني المدروس هو جسر قياس على المقاومات R2-R5 في ذراع واحد متصل به ترانزستور أحادي الوصلة VT1. يتم تثبيت مقياس ميكرومتر PA1 بصفر في المنتصف في قطر الجسر. يمكن أن يعمل مقوم الموجة الكاملة كمصدر للطاقة ؛ لهذا الغرض ، يتم إدخال مثبت حدودي على ترانزستور VT2 و VD1 zener diode في الدائرة. إذا كان الجهاز سيتم تشغيله لفترة قصيرة (قيد التشغيل ، المظهر ، مغلق) ، فيمكن أيضًا استخدام بطارية 9 فولت من نوع "كرونا" ، وفي هذه الحالة يمكن استبعاد دوائر التثبيت من الدائرة.
جوهر الجهاز كما يلي: يتم إصلاح جميع المقاومات الموجودة في الدائرة ، وتكون مقاومة مستشعر درجة الحرارة فقط ، التي يلعب دورها الترانزستور ، متغيرة.عندما تتغير درجة الحرارة المحيطة ، سيتغير التيار عبر مستشعر درجة الحرارة. علاوة على ذلك ، سيتغير التيار لأعلى مع زيادة درجة الحرارة ، ولأسفل مع انخفاض درجة الحرارة. واتضح أنه يبقى فقط عن طريق اختيار مقاومات جسر القياس وضبط مقاومة الضبط R1 لضبط قراءات الجهاز السهم لصفر عند 0 درجة مئوية.
عند إعداد الجهاز ، يمكنك استخدام التوصيات التالية - يمكن استخدام ذوبان الجليد من الثلاجة كمرجع لدرجة الحرارة "صفر". ليس من الصعب أيضًا الحصول على درجة حرارة 40 ... 50 درجة مئوية ، يمكنك ببساطة تسخين الفرن إلى درجة الحرارة المطلوبة. وبالتالي ، يمكنك ضبط الموضع الصفري للجهاز والقيمة القصوى الإيجابية عن طريق عمل العلامات المناسبة على المقياس. يمكن عمل علامة "ناقص" على نفس مسافة علامة "زائد" ، لأن مقياس القياس سيكون خطيًا.
يتم تثبيت جميع أجزاء الترمومتر على لوحة دوائر مطبوعة مصنوعة من ورق القصدير أحادي الجانب ، ويظهر رسم تخطيطي لها في الشكل.
يظهر الشكل التقريبي للجهاز في الشكل التالي.
بالنسبة لميزان الحرارة هذا ، فإن مقياس ميكرومتر من النوع M4206 لتيار قدره 50 μA مع وجود صفر في منتصف المقياس هو الأنسب. إذا لم يكن هذا الجهاز متاحًا فجأة ، فيمكنك استخدام أي مقياس ميكرومتر آخر للتيار المحدد (ويفضل أن يكون ذلك بمقياس قياس كبير) ، ولكن بعد ذلك ستحتاج إلى إدخال زر إضافي في الدائرة بحيث يكون من الممكن التحكم في الموجب و درجات الحرارة السلبية بشكل منفصل ، كما هو موضح في الشكل
حسنًا في النهاية: إذا لزم الأمر ، يمكن تجهيز الجهاز بعدة مستشعرات درجة حرارة عن طريق تشغيلها وفقًا للمخطط التالي
وبالتالي ، سنتمكن من التحكم في درجة الحرارة في العديد من الأشياء - على سبيل المثال ، في المنزل وفي الشارع.
أجهزة الاستشعار الحرارية على الترانزستورات في دوائر MK
الطبيعة الفيزيائية لمواد أشباه الموصلات تجعل معلماتها تعتمد بشدة على درجة الحرارة. في دارات التضخيم التقليدية ، يتم مكافحة هذه الظاهرة ، بينما في عدادات درجة الحرارة ، على العكس من ذلك ، يتم تشجيعها. على سبيل المثال ، في ترانزستورات السيليكون بتيار جامع ثابت ، مع زيادة درجة الحرارة ، يتناقص جهد باعث القاعدة U ^ ^ مع معامل نظري قدره 2.1 ملي فولت / درجة مئوية. يتناسب التغيير الفعلي مع النسبة 1000 | mV | / Gx1 K] ، حيث Gx هي درجة الحرارة المتوسطة على مقياس كلفن.
مثال على الحساب. دع الجهد بين القاعدة والباعث لترانزستور السيليكون القياسي عند درجة حرارة 7 ؛) = 20 درجة مئوية يكون ^ ^ ^
مع زيادة درجة حرارة غلافه إلى G ، \ u003d 35 درجة مئوية ، ينخفض هذا الجهد بمقدار 49 مترًا فولت: أنا
قد يختلف الجهد الفعلي قليلاً عن الجهد المحسوب ، اعتمادًا على موضع نقطة تشغيل الترانزستور ونوعه. على أي حال ، يوصى بتقليل وتثبيت التيار المتدفق من خلال /؟ - / 7-مفرق من أجل القضاء على تأثير التسخين الذاتي للبلورة.
أرز. 3.67. مخططات توصيل أجهزة الاستشعار الحرارية في الترانزستور بـ MK:
أ) قياس درجة الحرارة في حدود -30 ... + 150 درجة مئوية. مستشعر درجة الحرارة هو ترانزستور VTI ، حيث الجهد (/ [^ e "ينجرف" بمعامل يبلغ حوالي 2 مللي فولت / درجة مئوية). تقوم المقاومات R4 و 7 بضبط نطاق درجة الحرارة و +3 فولت معايرة الجهد عند إدخال MK عند درجة حرارة الغرفة + 25 درجة مئوية. يحتوي Transistor VTI على علبة معدنية ، يمكن ضغط نهايتها في أنبوب بلاستيكي مقاوم للحرارة ويمكن استخدام الهيكل بأكمله كمسبار أو مسبار خارجي ؛
ب) مستشعر درجة الحرارة المعتمد على ترانزستور أحادي الوصلة VTI يضمن خطية قياس درجة الحرارة في نطاق 0 ... + 100 درجة مئوية ؛
ج) يستخدم ترانزستور VTI بشكل خاص صغير الحجم مثبت على السطح (SMD). هذا ضروري لتقليل القصور الذاتي الحراري لجهاز الاستشعار. على سبيل المثال ، يدخل ترانزستور SMD نظامًا حراريًا مستقرًا بعد دقيقة واحدة من ارتفاع درجة الحرارة بمقدار 10 درجات مئوية (يستغرق الترانزستور "الكبير" النموذجي عدة مرات أطول).المقاوم / ^ / موازين الدائرة التفاضلية المكونة من الترانزستورات VTI، VT2 \
على التين. 3.67 ، أ ... د يوضح مخططات توصيل أجهزة استشعار الترانزستور الحرارية إلى MK.
د) يحتوي الترانزستور VT1 على ثقب في جسمه ، يمكن من خلاله تثبيته بمسمار على سطح الجسم الذي يتم قياسه. جامع الترانزستور متصل كهربائيًا بجسمه ، والذي يجب أخذه في الاعتبار أثناء التثبيت. يتناسب معامل تحويل درجة الحرارة بشكل مباشر مع نسبة المقاومات R3 / R2 (في هذه الدائرة ، حوالي 20 مللي فولت / درجة مئوية).
مستشعر حراري على ترانزستور E-core
في هذه المقالة سوف أتحدث عن استخدام الترانزستور ثنائي القطب كمستشعر لدرجة الحرارة. يتم تقديم الوصف في سياق استخدامه لقياس درجة حرارة غرفة التبريد (المشتت الحراري).
الميزة الرئيسية لمستشعر درجة الحرارة على الترانزستور هو أنه يوفر اتصالًا حراريًا جيدًا مع المبرد ومن السهل نسبيًا تثبيته عليه كما أن الترانزستور ثنائي القطب ليس مكلفًا.
يوجد أدناه رسم تخطيطي لتشغيل الترانزستور ووحدة معالجة الإشارات على المرجع أمبير. VT1 هو مستشعر درجة حرارة الترانزستور ، وهو متصل بالرادياتير.
يتم استخدام الترانزستور عن قصد في هياكل p-n-p. غالبًا ما يتم توصيل غرفة التبريد بالسلك المشترك للدائرة ، ويتم توصيل مجمع الترانزستور الموجود في عبوة TO-220 بالمشتت الحراري ، وعند توصيل الترانزستور ، لا توجد حاجة لعزله كهربائيًا من غرفة التبريد ، مما يبسط التصميم بشكل أكبر.
يتغير انخفاض الجهد عبر تقاطع pn مع زيادة درجة حرارته مع انحدار يبلغ حوالي -2 mV / درجة (أي ينخفض مع زيادة درجة الحرارة). مثل هذا التغيير الصغير في الجهد ليس مناسبًا جدًا لمعالجة ADC ، علاوة على ذلك ، يكون أكثر ملاءمة عندما يكون الاعتماد مباشرًا ، أي مع زيادة درجة الحرارة ، تزداد إشارة درجة الحرارة.
تعمل الدائرة المذكورة أعلاه على تحيز الإشارة من الترانزستور وتعكسها وتضخيمها ، مما يؤدي إلى زيادة جهد الخرج مع زيادة درجة الحرارة ، وتعمل على النحو التالي.
من الجهد المرجعي الناتج عن المقسم R1R2 ، يتم طرح انخفاض الجهد عبر الترانزستور وتضخيم نتيجة الطرح. يتم تحديد الجهد المرجعي فوق انخفاض الجهد عبر الترانزستور بدرجة حرارة 25 درجة ، مما يضمن قياس الجهد أقل من 25 درجة.
يتم تحديد كسب الدائرة بواسطة النسبة R5 / R4 + 1 وهذه الدائرة تساوي 11. المنحدر النهائي لإشارة درجة الحرارة هو 2 * 11 = 22mV / درجة. وبالتالي ، لضمان قياس درجة الحرارة من 0 درجة ، يجب أن تكون إشارة الخرج عند 25 درجة على الأقل 25 * 0.022 = 0.55 فولت. يجب ألا يقل جهد التحيز الزائد عن الانخفاض على الترانزستور عند 25 درجة عن 0.05 فولت.
انخفاض الجهد عبر الترانزستور عند 25 درجة هو 0.5-0.6 فولت ويعتمد على النوع المحدد من الترانزستور والتيار من خلاله ، وربما يكون من المستحيل تحديد الجهد المرجعي "أثناء الطيران" ، وبالتالي ، في مرحلة التصحيح ، من الضروري تحديد المقاومات R1R2 لنوع معين من الترانزستور والتيار من خلاله ، من ترانزستور إلى آخر ، قد تتغير هذه القيمة ، ولكن يمكن تصحيح ذلك بالفعل عن طريق طرق البرامج.
يتم تحديد التيار عبر الترانزستور بمقاومة المقاوم R3 ، في هذه الدائرة ، التيار يساوي تقريبًا 15 مللي أمبير. القيمة الموصى بها للتيار عبر الترانزستور هي 10-20mA.
تم تكييف الدائرة أعلاه مع ADC بجهد مرجعي يبلغ 3.3 فولت ، ولكن يمكن أيضًا استخدامها لجهد مرجعي 5 فولت ، لذلك من الضروري زيادة كسب الدائرة ، بناءً على نطاق درجة الحرارة المطلوب.
في عناصر R6VD1 ، يتم تجميع دائرة تحديد جهد الخرج في حالات الطوارئ ، على سبيل المثال ، انقطاع سلك في الترانزستور. إذا كان جهد إمداد جهاز op-amp لا يتجاوز الجهد المرجعي لـ ADC ، فيمكن استبعاده.
مثل DA1 ، يمكن استخدام أي أمبير op الذي يوفر التشغيل مع مصدر طاقة أحادي القطب والجهد المدخل من 0V. على سبيل المثال ، LM358 رخيصة وشائعة.
كترانزستور ، يمكن استخدام أي ترانزستور غير مركب لهيكل p-n-p.
