مشعات تسخين من الحديد الزهر ذات تصميم جديد وقديم ، بأسلوب عتيق ، مصنعيها ، خصائصها ، صورها

الخوارزمية المستخدمة في الإنشاء

1. أولاً ، يتم تحضير الأنابيب بالحجم المطلوب وتقطيعها إلى فراغات بالطول المطلوب.
2. بعد ذلك ، يتم إجراء التنظيف الداخلي لمنتجات الأنابيب. هذا يقلل من مقاومة حركة الناقل الحراري.
3. المقابس ملحومة على الأجزاء الطرفية. بعضها مجهز بفتحات.
4. بعد ذلك ، يتم تثبيت الأنابيب ، التي سيتم وضعها أفقيًا ، بأنابيب عمودية ذات قطر أصغر.
5. حان الوقت الآن لتركيب الحنفيات. ستكون هناك حاجة إليها من أجل إطلاق الهواء المتراكم في خط الأنابيب.
6. في المرحلة النهائية ، يتم تنظيف جميع اللحامات ودهان الأسطح بالطلاء.

حساب السجلات من الأنابيب الملساء

من السهل القيام بسجلات التسخين الفولاذية بيديك. تعتمد تكلفة نظام التدفئة هذا على من سيقوم بطهيها. إذا كنت تمتلك تقنية اللحام بنفسك ، فالخيار هو أقل ميزانية ، وإذا احتاج اللحام إلى الدفع ، فلن يكون هناك فرق كبير في التكلفة مع تلك المصنوعة من الألومنيوم غير المكلفة.

في الوقت نفسه ، ستشغل السجلات مساحات أكبر من السخانات القياسية: نظرًا لسطح التلامس غير الملحوظ مع الهواء ، فإن كفاءتها منخفضة. إنها تزيد من نقل الحرارة عن طريق تركيب مضخة أكثر قوة ، ولكن هناك حدود للسرعة بسبب الضوضاء المحتملة في النظام. اقرأ عن كيفية اختيار قوة المضخة هنا.

الأقطار ، كما ذكرنا - من 32 مم إلى 100-150 مم. تؤدي أحجام الأنابيب الكبيرة إلى زيادة حجم النظام. عند بدء تشغيل النظام وتسريعه ، يكون هذا ناقصًا - حتى يتم تسخين المبرد ، سيمر قدر مناسب من الوقت. عند العمل ، يكون الحجم الكبير ميزة إضافية: ظروف أكثر ليونة للغلاية. من ناحية أخرى ، مع وجود كمية كبيرة من المبرد ، يصعب تنظيم درجة الحرارة.

جدول نقل الحرارة للأنابيب الفولاذية بأقطار مختلفة لظروف التشغيل المختلفة للنظام (اضغط على الصورة لتكبيرها)

يجب ألا تكون المسافة بين الأنبوبين في السجل صغيرة: فهذا يقلل من انتقال الحرارة. لذلك ، فهي تقع على مسافة لا تقل عن نصف قطرها 1.5. يعتمد عدد الصفوف وطول السجل على الطاقة المطلوبة ، وكذلك على قطر الأنابيب المختارة. في الحالة العامة (بالنسبة لوسط روسيا ، للغرف ذات العزل الحراري المتوسط ​​وارتفاع السقف 3 أمتار) ، يمكن حسابها من خلال نقل الحرارة لمتر من الأنابيب الفولاذية. هذه القيم موضحة في الجدول. باستخدامه ، يمكنك العثور على حجم وعدد السجلات حسب مساحة الغرفة.

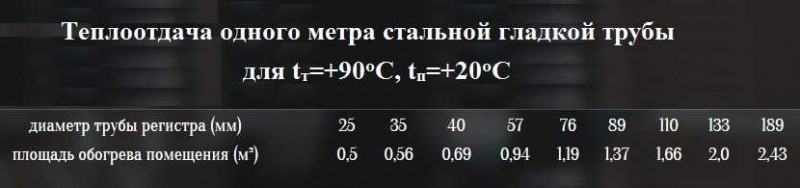

نقل الحرارة لمتر واحد من الأنابيب الفولاذية بأقطار مختلفة - لحساب سجل التسخين حسب المنطقة

لحساب فقد الحرارة في الغرفة ، توجد بيانات متوسطة عن ناتج الحرارة لمتر طولي لأنبوب فولاذي. يمكنك استخدامها للشروط القياسية. إذا تم تشغيل النظام في درجات حرارة أخرى ، فيجب إجراء عمليات الضبط بالزيادة أو النقصان.

إذا لم تساعدك هذه الجداول ، يمكنك حساب السجل باستخدام الصيغة.

معادلة حساب السجلات من الأنابيب الفولاذية

باستبدال القيم المناسبة ، ستجد انتقال الحرارة لأنبوب واحد تحت ظروفك. سيكون انتقال الحرارة لكل اللاحقة (الثانية وأكثر) أقل قليلاً. يجب ضرب القيمة التي تم العثور عليها في 0.9. لذلك ستحسب وستكون قادرًا على عمل سجل للأنابيب الملساء بيديك.

ما هي الأنواع الأخرى من أنابيب الحديد الزهر الموجودة

من المجالات الواسعة لتطبيق أنابيب الحديد الزهر ، بالإضافة إلى أنظمة التدفئة ، تنظيم أنابيب ضغط المياه. تجعل خصائص أنابيب الحديد الزهر من الممكن استخدامها في أنظمة إمدادات المياه (غالبًا ما تكون باردة) والصرف الصحي. يمكن وضع أنابيب الحديد الزهر في الأرض دون مشاكل ، فهي تتحمل درجات الحرارة المنخفضة وضغط التربة بهدوء.ولكن نظرًا لقابليتها للتآكل ، فمن الأفضل وضعها في الأنفاق بدلاً من وضعها مباشرة في الأرض.

اعتمادًا على متطلبات خط الأنابيب ، يمكن اختيار أنواع مختلفة من المنتجات.

أنابيب غير الضغط ChK. هذا النوع من أنابيب الحديد الزهر لديه أقل مقاومة للضغط والقوة. الأنابيب غير المضغوطة رقيقة وهشة للغاية. في إنتاجها ، يتم استخدام الحديد الزهر الرمادي البسيط مع شوائب الجرافيت الرقائقي. لا يمكن تشغيل أنابيب الحديد الزهر هذه بنجاح إلا في مجاري الجاذبية ذات الحمل المنخفض باستمرار. ومع ذلك ، فإن أنابيب الحديد الزهر غير المضغوطة لها ميزة مثيرة للاهتمام: يمكن استخدامها بشكل متكرر. بطبيعة الحال ، هذا ممكن فقط مع الحفظ الجيد.

إذا كان من الضروري إجراء اتصال في نظام الصرف الصحي ذي التدفق الحر باستخدام خط أنابيب بلاستيكي ، فإن أنابيب ChK هي الأنسب. يتم الاتصال باستخدام الأصفاد المطاطية.

أنابيب الضغط VChShG. في معظم خطوط الأنابيب الحديثة ، من المعتاد استخدام أنبوب ضغط من الحديد الزهر. غالبًا ما يتم العثور على هذه المنتجات للبيع تحت الاختصار VChShG ، والذي يشير إلى "عقيد الجرافيت حديد الدكتايل".

هناك عدة أنواع من أنابيب الحديد الزهر ، ويعتمد تطبيقها وطريقة توصيلها على النوع والحجم.

وجدت أنابيب الضغط المصنوعة من الحديد الزهر تطبيقها في بناء مجاري الجاذبية ومجاري الضغط (بما في ذلك في الحالات التي يصبح فيها من الضروري رفع مياه الصرف الصحي إلى ارتفاع كبير) وأنابيب المياه وأنابيب التدفئة.

في القطاعات الصناعية ، تشارك أيضًا أنابيب حديد الدكتايل. بمساعدتهم ، يتم تنفيذ وضع أنظمة نقل النفط والغاز.

مقبس أنابيب الضغط ChNR. يستخدم أنبوب المقبس من الحديد الزهر بشكل أساسي في شبكات إمدادات المياه الكبيرة. يتم إنتاجها بأقطار مختلفة ، في كثير من الأحيان - من 100 مم. إن خصوصية المادة تجعل أنابيب CHNR أقل متانة إلى حد ما من حديد الدكتايل ، لذلك يتطلب تركيبها مهارات خاصة. في أنظمة الصرف الصحي المحلية ، يكون استخدام أنابيب مقابس ضغط الحديد الزهر محدودًا ، ويرجع ذلك أساسًا إلى صعوبات بناء أنابيب المياه. لإطالة عمر خدمة أنابيب ChNR ، يتم فتحها بتركيبات البيتومين المطلية بالورنيش.

أنابيب بدون مآخذ SML. يتم إنتاج أنابيب الحديد الزهر بدون مأخذ عن طريق صب سبيكة من الحديد الزهر و الجرافيت الوردي. نوع جديد نسبيًا من أنابيب الحديد الزهر لإمدادات المياه والصرف الصحي ، والتي كانت من سماتها طلاء خاص لموادها من الإيبوكسي. يمكن أن تعمل أنظمة الصرف الصحي لفترة طويلة باستخدام هياكل بدون مقابس إذا تم تركيبها بشكل صحيح. على عكس أنابيب المقبس ، ترتبط هذه الأنابيب بمشابك عادية. يتم لعب دور رئيسي في موثوقية الاتصال من خلال درجة ضيق المشبك الذي يتم وضعه.

يمكن أن تتحمل أنابيب الحديد الزهر SML درجات الحرارة العالية والمنخفضة. "الموانع" الوحيدة لاستخدامها هي مجاري الضغط.

لا تزال أنابيب الحديد الزهر حتى يومنا هذا مادة مستخدمة على نطاق واسع لتركيب شبكات التدفئة وأنابيب المياه الرئيسية والصرف الصحي. تعتبر أنابيب المقتصد عنصرًا إلزاميًا في السجلات الصناعية ؛ في الواقع ، إنها مشعاع جاهز. يمكن استخدام نفس الجودة من الأنابيب المصنوعة من الحديد الزهر في إمدادات المياه وأنظمة الصرف الصحي.

إنتاج مسجلات التدفئة

لإنتاج مسجلات التدفئة ، يتم استخدام أنابيب فولاذية بأقطار مختلفة (25-200 مم) ، والتي يتم لحامها معًا على مسافة 50 مم من بعضها البعض (يمكن أن يؤدي تقليل المسافة بين الأنابيب إلى انخفاض في نقل الحرارة) . تتيح لك هذه المسافة تحقيق أقصى قدر من نقل الحرارة وتقليل الإشعاع المتبادل.

يشتمل السجل على الإمداد والعودة ، بالإضافة إلى فتحة تهوية مزودة بصمام كروي مثبت في الجزء العلوي من الجهاز. يمكن عمل أنابيب الإمداد والعودة في نسختين:

• اتصال مترابطة؛
• اتصال اللحام.

عند طلب السجلات الفردية في المصنع ، يمكن تسليم السجلات جاهزة ومجمعة ومفككة ، مما يتيح لك توفير المال على الخدمات اللوجستية.

مسجلات فولاذية مضلعة

قبل تثبيت السجلات من الأنابيب الفولاذية ذات الأضلاع ، يوصى بإيلاء اهتمام خاص لحجم الأنبوب. بالنسبة لمنزل خاص ، ينصح الأسياد بالتركيبات بحجم 3 أو 4 سم

عند إجراء الحسابات ، من الضروري مراعاة طول حافة واحدة من السجل ونقل الحرارة لكل متر مربع. على سبيل المثال ، يمكن للأنبوب المتر ذي المقطع العرضي 60 ملم أن يسخن مترًا مربعًا تقريبًا.

بعد حساب العدد المطلوب من السجلات ، يتم التقريب في اتجاه الزيادة. لكن ، هناك بعض الظروف التي تزيد فيها المؤشرات التي تم الحصول عليها بنسبة 20 ، وحتى بنسبة 50 في المائة. هذا يتضمن:

• وجود عدد كبير في الغرفة من فتحات النوافذ والأبواب.
• سمك جدار صغير.
• عزل منخفض الجودة للغرفة أو غيابها التام.

يحتوي سجل التسخين البسيط على نقل حرارة أقل من الأجهزة ذات الزعانف. فهي لا تزيد من تبديد الحرارة فحسب ، بل تحول السجل أيضًا إلى تصميم - مشعاع يمكن أن يلعب دورًا مهمًا في الحل الجمالي للداخل.

أنواع السجلات

النوع الأكثر شيوعًا هو المسجلات المصنوعة من الأنابيب الملساء ، وغالبًا ما تكون ملحومة بالكهرباء من الصلب. الأقطار - من 32 مم إلى 100 مم ، وأحيانًا تصل إلى 150 مم. وهي مصنوعة في نوعين - اعوج وسجل. علاوة على ذلك ، يمكن أن يكون للتسجيل نوعان من الاتصالات: خيط وعمود. الخيط هو عندما يتم تثبيت وصلات العبور ، التي يتدفق من خلالها المبرد من أنبوب إلى آخر ، إما على اليمين أو على اليسار. اتضح أن المبرد يدور بالتتابع حول جميع الأنابيب ، أي أن الاتصال تسلسلي. عند توصيل نوع "العمود" ، تكون جميع الأقسام الأفقية مترابطة عند كلا الطرفين. في هذه الحالة ، تكون حركة المبرد متوازية.

أنواع مسجلات الأنابيب الملساء

في حالة الاستخدام في الأنظمة ذات الدورة الدموية الطبيعية ، يلزم ملاحظة ميل طفيف نحو حركة المبرد بمقدار 0.5 سم لكل متر من الأنابيب. يفسر هذا المنحدر الصغير بقطر كبير (مقاومة هيدروليكية منخفضة).

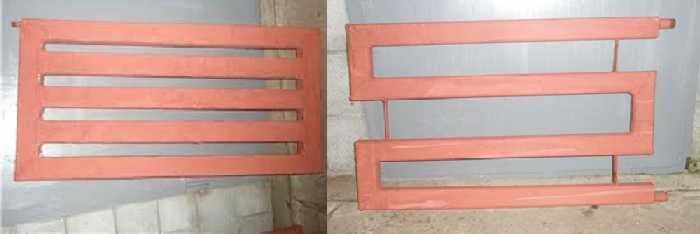

هذا سجل تدفئة اعوج

هذه المنتجات مصنوعة ليس فقط من دائري ، ولكن أيضًا من أنابيب مربعة. إنهم لا يختلفون عمليًا ، فقط من الصعب العمل معهم ، والمقاومة الهيدروليكية أكبر قليلاً. لكن مزايا هذا التصميم تتضمن أبعادًا أكثر إحكاما بنفس حجم المبرد.

مسجلات أنبوب مربع

توجد أيضًا سجلات مصنوعة من الأنابيب ذات الزعانف. في هذه الحالة ، تزداد مساحة ملامسة المعدن للهواء ، ويزداد نقل الحرارة. في الواقع ، حتى الآن ، في بعض المباني الجديدة ذات الميزانية المحدودة ، يقوم البناة بتركيب أجهزة التدفئة فقط: "الأنابيب ذات الزعانف" المعروفة. مع عدم أفضل مظهر ، يقومون بتسخين الغرفة جيدًا.

السجل الذي يحتوي على لوحات سيكون له تبديد حرارة أعلى بكثير

إذا قمت بإدخال أي سخان مسجّل ، يمكنك الحصول على سخان مدمج. يمكن أن تكون منفصلة أو غير متصلة بالنظام أو تستخدم كمصدر حرارة إضافي. إذا كان المبرد معزولًا بالتسخين فقط من عنصر التسخين ، فمن الضروري تركيب خزان تمدد في أعلى نقطة (10٪ من إجمالي حجم المبرد). عند التسخين من غلاية منزلية ، عادة ما يتم بناء خزان التمدد في الهيكل. إذا لم يكن موجودًا (يحدث غالبًا في غلايات الوقود الصلب) ، فمن الضروري في هذه الحالة أيضًا تثبيت خزان التمدد. إذا كانت مادة السجلات من الصلب ، فإن الخزان يحتاج إلى نوع مغلق.

يمكن أن تكون التدفئة الكهربائية مفيدة في أكثر البرد قسوة ، عندما لا تكون طاقة المرجل كافية. أيضًا ، يمكن أن يساعد هذا الخيار في غير موسمها ، عندما لا يكون من المنطقي تحميل غلاية تعمل بالوقود الصلب لفترة طويلة ورفع تردد تشغيل النظام "على أكمل وجه".تحتاج فقط إلى تدفئة الغرفة قليلاً. هذا غير ممكن مع غلايات الوقود الصلب. وسيساعد هذا الخيار الاحتياطي في الإحماء في غير موسمها.

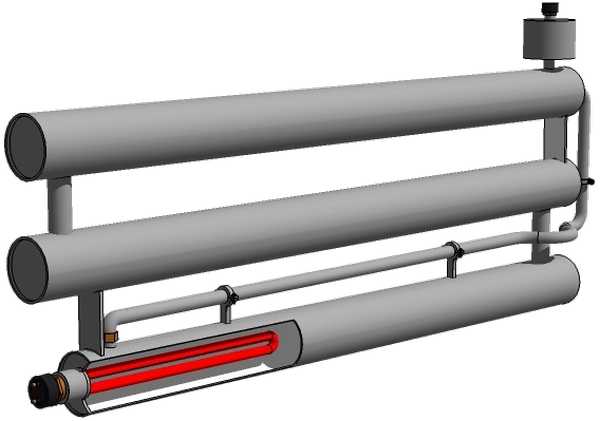

بإضافة عنصر تسخين إلى السجل ووضع خزان التمدد ، نحصل على نظام تدفئة مدمج

البيانات الفنية لسجلات التدفئة

• ضغط العمل: 10 أجواء
• وسط العمل (ناقل حراري): ماء ، بخار.
• نوع الاتصال: مترابطة أو ملحومة.
• تبديد الحرارة: 500-600 واط / متر

هناك 3 أنواع رئيسية من السجلات:

1. مقطعية على شكل حرف U
2. اعوج على شكل S
3. "مختلط" (ملف على شكل حرف U).

العناصر الرئيسية لسجلات التسخين هي الأنابيب الفولاذية (أو الأنابيب المصنوعة من الفولاذ المقاوم للصدأ درجة 304) بقطر من 25 إلى 200 مم. تستخدم السجلات التي يبلغ قطرها من 25 إلى 100 مم لتدفئة مباني المصنع للأغراض الإدارية أو المنزلية ، وتستخدم الأجهزة التي يتراوح قطرها من 100 إلى 200 ملم في ورش الإنتاج أو المجمعات الرياضية الكبيرة (حمامات السباحة والكرة الطائرة وقاعات كرة السلة).

بالنسبة للأسر المعيشية الخاصة ، يعد استخدام السجلات من أكثر الطرق غير الفعالة لتدفئة منزل خاص.

2-سجل الأنابيب.

يمكن أن يكون عدد أقسام الجهاز غير محدود ويعتمد فقط على مساحة الغرفة ونقل الحرارة المطلوب.

نصيحة! استخدام عدد كبير جدًا من الأنابيب (أكثر من 4) لن يكون قادرًا على زيادة طاقة الجهاز بالكامل بشكل كبير ، لأن. سيكون الهواء الدافئ المتصاعد الذي يتم تسخينه بواسطة الأنابيب السفلية أقل قدرة على تلقي الطاقة الحرارية من الأنابيب العلوية.

ملامح أنبوب الحديد الزهر المقتصد

يمكن أن يكون أنبوب التسخين للمقتصدات الصناعية مستطيل الشكل وذو أضلاع مستديرة. أبعاد المنتجات قياسية: القطر الداخلي 70 مم والقطر الخارجي 175 مم. نظرًا للاختلافات بين القطر الخارجي والداخلي ، يتم تحقيق تأثير درجة حرارة منخفضة لسطح الأنبوب باستخدام سائل تبريد ساخن بدرجة كافية.

أنابيب المقتصد متوفرة بنفس الأطوال: 2 م و 3 م. أنابيب بزعانف من الحديد الزهر متاحة للبيع مع سدادين مثقوبين وقابسين مسدود. المقابس ذات الثقوب هي اليد اليسرى واليمنى ، واليد اليسرى موضحة بالرمز "L".

هناك ظروف تشغيل معينة يعمل في ظلها أنبوب من الحديد الزهر بسطح مضلع بأكبر قدر ممكن من الكفاءة:

• أعلى درجة حرارة مسموح بها لأنابيب المقتصد من الحديد الزهر هي 95 درجة. في حالات الطوارئ ، يُسمح بارتفاع قصير المدى في درجة الحرارة إلى 150 درجة ؛
• ضغط عمل ثابت - 0.6-1 ميجا باسكال (10 أجواء). ومع ذلك ، تتوافق الأنابيب ذات الزعانف المصنوعة من الحديد الزهر مع الغلايات البخارية التي يبلغ ضغطها الأقصى 2.4 ميجا باسكال ؛
• السطح الخارجي للمقتصد مغطى بطبقة أولية خاصة ؛
• عند تركيب الأنابيب ذات الزعانف ، تؤخذ في الاعتبار المسافة الإلزامية من الأرضية إلى المحور المتوسط ​​الموفر ، والتي لا تقل عن 200 مم. من سطح الجدار الجانبي ، تؤخذ المسافة إلى محور الأنبوب في الاعتبار من 130 مم ؛
• إذا تم ترتيب المقتصدات في صفين ، يتم الحفاظ على المسافة بين محاور المشعات عند 250 مم. صفوف المقتصدات مترابطة بقوس خاص.

تم تجهيز جميع أنابيب الموفر بمقابس - ستارة وبها فتحات

تتمثل العيوب الرئيسية لأنابيب المقتصد في الوزن الثقيل نوعًا ما ، مما يجعل النقل صعبًا ومقاومة منخفضة للضرر الميكانيكي.

المميزات والعيوب

تشمل المزايا تصميمًا بسيطًا وحسابًا بسيطًا وتوافر المواد. كل هذا معًا يسمح لك بعمل سجلات للتدفئة بيديك.

الشيء الإيجابي التالي هو أن معظم الحرارة تنتقل بمساعدة الطاقة المشعة ، وينظر إليها الشخص على أنها أكثر متعة.

عادة ما توجد سجلات التدفئة في غرف المرافق والصناعية والمساعدة

الإضافة التالية هي السطح الأملس ، والذي يضمن سهولة التنظيف.

جودة ممتازة - متوافقة مع أي نظام - سواء مع الدورة الدموية الطبيعية أو القسرية.

هناك أيضًا عيوب: تبديد منخفض للحرارة ، وقابلية للتآكل ، وليس المظهر الأكثر جاذبية ، والحاجة إلى دهان منتظم (اقرأ كيفية اختيار الطلاء هنا).

ماذا يكون

مسجلات التسخين مصنوعة من مواد مختلفة ولها أشكال مختلفة. لكل منها إيجابيات وسلبيات.

من ماذا صنعوا

إذا تحدثنا عن المواد ، فالأكثر شيوعًا هو الصلب ، أو بالأحرى الأنابيب الفولاذية الملحومة بالكهرباء. لا يتمتع الفولاذ بأفضل نقل للحرارة ، ولكن يقابله السعر المنخفض وسهولة المعالجة والتوافر ومجموعة كبيرة من الأحجام.

من النادر جدًا العثور على أنابيب غير قابلة للصدأ - تتطلب الطاقة اللائقة عددًا كبيرًا من الأنابيب ، وكم تكلفة منتجات الفولاذ المقاوم للصدأ ، لديك فكرة. إذا فعلوا ذلك ، فلا بد أنه قد مضى وقت طويل. يستخدمون أيضًا "الجلفنة" ، لكن التعامل معها أكثر صعوبة - لن ينجح الطهي.

تتميز السجلات المصنوعة من الأنابيب النحاسية بنقل حرارة مرتفع ولا يقل سعرها عن ارتفاع.

• يتطلب سائل نقل حرارة محايد ونظيفًا وخاليًا من الجسيمات الصلبة
• يعد وجود معادن وسبائك أخرى في النظام أمرًا غير مرغوب فيه ، باستثناء المعادن المتوافقة معها - البرونز والنحاس الأصفر والنيكل والكروم ، لذلك يجب البحث عن جميع التركيبات والتجهيزات من هذه المواد ؛
• التأريض الذي يتم إجراؤه بعناية أمر إلزامي - بدونه ، في وجود الماء ، تبدأ عمليات التآكل الكهروكيميائية ؛
• تتطلب نعومة المادة الحماية - هناك حاجة إلى الشاشات والأغلفة وما إلى ذلك.

هناك سجلات مصنوعة من الحديد الزهر. لكنها ضخمة جدا. بالإضافة إلى ذلك ، لديهم كتلة كبيرة جدًا ، تحتها تحتاج إلى إنشاء رفوف ضخمة على الأقل. بالإضافة إلى ذلك ، فإن الحديد الزهر هش - ضربة واحدة ، ويمكن أن يتشقق. اتضح أن هذا النوع من المسجلات يحتاج أيضًا إلى أغطية واقية ، ويقلل من انتقال الحرارة ويزيد من التكلفة. علاوة على ذلك ، يعد تثبيتها مهمة صعبة وشاقة. تشمل المزايا الموثوقية العالية والحياد الكيميائي: هذه السبيكة لا تهتم بما يعمل عليه المبرد.

سجلات من الحديد الزهر مصنوعة من أنابيب ذات زعانف

بشكل عام ، ليس من السهل استخدام النحاس والحديد الزهر. لذلك اتضح أن أفضل خيار هو مسجلات الصلب.
