هي فجوة تهوية داخل حمام الإطار إلزامية في ظل الظروف التالية

فيزياء العمليات داخل الجدار

تركيز

لماذا تجفف الحائط؟ هل هي مبتلة؟ دعها تبتل. ولكي تبتل ، لا تحتاج إلى الماء من الخرطوم. فرق درجة الحرارة من حرارة النهار إلى برودة الليل كافٍ. قد لا تكون مشكلة الحصول على الجدار ، بجميع طبقاته ، مبللة نتيجة لتكثف الرطوبة في فصل الشتاء البارد ، ولكن هنا يأتي دور تدفئة منزلنا. نتيجة لحقيقة أننا نقوم بتدفئة منازلنا ، يميل الهواء الدافئ إلى ترك الغرفة الدافئة وتتكاثف الرطوبة مرة أخرى في سمك الجدار. وبالتالي ، تظل أهمية تجفيف الجدار في أي وقت من السنة.

الحمل

يرجى الانتباه إلى حقيقة أن الموقع يحتوي على مقال جيد حول نظرية المكثفات في الجدران

يميل الهواء الدافئ إلى الارتفاع ويهبط الهواء البارد. وهذا أمر مؤسف للغاية ، لأننا ، في شققنا ومنازلنا ، لا نعيش على السقف ، حيث يتجمع الهواء الدافئ ، ولكن على الأرض ، حيث يتجمع الهواء البارد. لكن يبدو أنني استطعت.

من المستحيل تمامًا التخلص من الحمل الحراري. وهذا أمر مؤسف للغاية.

الآن دعونا نلقي نظرة على سؤال مفيد للغاية. كيف يختلف الحمل الحراري في فجوة واسعة عن نفس الحمل الحراري في فجوة ضيقة؟ لقد فهمنا بالفعل أن الهواء في الفجوة يتحرك في اتجاهين. يتحرك لأعلى على سطح دافئ ولأسفل على سطح بارد. وهذا هو المكان الذي أريد أن أطرح فيه سؤالاً. وماذا يحدث في منتصف هذه الفجوة؟ والإجابة على هذا السؤال معقدة نوعًا ما. أعتقد أن طبقة الهواء الموجودة مباشرة على السطح تتحرك بأسرع ما يمكن. يسحب طبقات الهواء القريبة. بقدر ما أفهم ، هذا بسبب الاحتكاك. لكن الاحتكاك في الهواء ضعيف نوعًا ما ، وبالتالي فإن حركة الطبقات المجاورة تكون أقل سرعة بكثير من حركة "الجدار" ، ولكن لا يزال هناك مكان يتلامس فيه الهواء المتجه لأعلى مع الهواء المتحرك لأسفل. على ما يبدو في هذا المكان ، حيث تلتقي التدفقات متعددة الاتجاهات ، يحدث شيء مثل الاضطراب. تكون الدوامات أضعف ، وكلما انخفضت سرعة التدفق. مع وجود فجوة واسعة بما فيه الكفاية ، قد تكون هذه الدوامات غائبة تمامًا أو غير مرئية تمامًا.

ولكن إذا كانت الفجوة التي لدينا 20 أو 30 ملم؟ ثم يمكن أن تكون التقلبات أقوى. لن تخلط هذه الاضطرابات التدفقات فحسب ، بل تبطئ بعضها البعض أيضًا. يبدو أنك إذا قمت بعمل فجوة هوائية ، فعليك أن تسعى جاهدة لجعلها أرق. ثم يتداخل تدفقان حراريان موجهان بشكل مختلف مع بعضهما البعض. وهذا ما نحتاجه.

لنلقِ نظرة على بعض الأمثلة الممتعة.

المثال الأول

افترض أن لدينا جدار به فجوة هوائية. الفجوة صماء. الهواء في هذه الفجوة ليس له علاقة بالهواء خارج الفجوة. دافئ من جهة ، بارد من جهة أخرى. في النهاية ، هذا يعني أن الجوانب الداخلية في فجوتنا تختلف أيضًا في درجة الحرارة بنفس الطريقة. ما الذي يحدث في الفجوة؟ على سطح دافئ يرتفع الهواء في الفجوة. تنخفض في البرد. نظرًا لأنه هو نفس الهواء ، يتم تشكيل دورة. خلال هذه الدورة ، تنتقل الحرارة بشكل فعال من سطح إلى آخر. وبنشاط. إنها تعني القوة. سؤال. هل فجوة الهواء لدينا تؤدي وظيفة مفيدة؟ يبدو أنه لا. يبدو أنه يقوم بتبريد الجدران بنشاط بالنسبة لنا. هل هناك أي شيء مفيد في هذه الفجوة الهوائية الخاصة بنا؟ رقم. لا يبدو أن هناك أي شيء مفيد فيه. في الأساس ، إلى الأبد.

المثال الثاني.

لنفترض أننا صنعنا ثقوبًا في الأعلى والأسفل حتى يتواصل الهواء في الفجوة مع العالم الخارجي. ماذا تغيرنا؟ وحقيقة أنه لا توجد دورة الآن. أو هو كذلك ، لكن يوجد شفط ومنفذ للهواء.الآن يتم تسخين الهواء من السطح الدافئ ، وربما يطير جزئيًا (دافئ) ، ومن الأسفل يأتي الهواء البارد القادم من الشارع مكانه. هل هذا جيد أم سيء؟ هل هو مختلف جدا عن المثال الأول؟ للوهلة الأولى ، يزداد الأمر سوءًا. تنطفئ الحرارة.

سوف ألاحظ ما يلي. نعم ، نحن الآن نقوم بتسخين الجو ، وفي المثال الأول كنا نقوم بتسخين الجلد. إلى أي مدى يكون الخيار الأول أسوأ أم أفضل من الثاني؟ كما تعلم ، أعتقد أن هذه هي نفس الخيارات من حيث ضررها. هذا هو حدسي الذي يخبرني به ، لذلك ، فقط في حالة ما ، لا أصر على كوني على حق. لكن من ناحية أخرى ، في هذا المثال الثاني ، لدينا دالة واحدة مفيدة. الآن أصبحت فجواتنا ناتجة عن تهوية الهواء ، أي أننا أضفنا وظيفة القيام بالهواء الرطب ، مما يعني تجفيف الجدران.

هل يوجد حمل حراري في فجوة التهوية أم أن الهواء يتحرك في اتجاه واحد؟

بالطبع! وبالمثل ، يتحرك الهواء الدافئ لأعلى بينما يتحرك الهواء البارد لأسفل. إنه ليس دائمًا نفس الهواء. وهناك أيضًا ضرر من الحمل الحراري. لذلك ، فإن فجوة التهوية ، تمامًا مثل فجوة الهواء ، لا تحتاج إلى أن تكون واسعة. لسنا بحاجة للرياح في فجوة التهوية!

ما الجيد في تجفيف الحائط؟

أعلاه ، دعوت عملية نقل الحرارة في فجوة الهواء نشطة. على سبيل القياس ، سأسمي عملية نقل الحرارة داخل الجدار بأنها سلبية. حسنًا ، ربما لا يكون هذا التصنيف صارمًا للغاية ، لكن مقالتي ، وفيه لدي الحق في مثل هذه الانتهاكات. لذا. يكون للجدار الجاف موصلية حرارية أقل بكثير من الجدار الرطب. نتيجة لذلك ، ستصل الحرارة إلى فجوة الهواء الضارة من داخل الغرفة الدافئة بشكل أبطأ ، وسيتم تنفيذ أقل. بصراحة ، سوف يتباطأ الحمل الحراري ، لأن السطح الأيسر للفجوة لن يكون دافئًا جدًا. تتمثل فيزياء زيادة التوصيل الحراري لجدار رطب في أن جزيئات البخار تنقل طاقة أكثر عند الاصطدام مع بعضها البعض ومع جزيئات الهواء أكثر من مجرد جزيئات الهواء عند الاصطدام ببعضها البعض.

أنواع أجهزة الواجهة ذات التهوية لأنظمة الواجهات المفصلية

مخطط تركيب واجهات مهواة بدون عازل واجهة مهواة بدون عزل

لا توجد مواد عزل حراري أو لا توجد فجوة تهوية بين العزل ومواد التشطيب.

في الحالة الأخيرة ، يكون الجدار معزولًا ، لكن من المستحيل التحدث عن بناء واجهة جيدة التهوية.

مخطط تركيب واجهات ذات تهوية مع عازل واجهة تهوية مع عازل

يجب أن تستوفي الواجهة المعزولة ذات التهوية الشروط التالية:

- يوجد عازل نافذ للبخار (نفاذية البخار - \ u003e 0.1-0.3 مجم / (م * ح * باسكال)) ؛ - العزل مغطى بفيلم (نفاذية البخار -> 800 جم / م 2 في اليوم) ؛ - مزودة بفتحة تهوية (مقاس - 40-60 مم).

لا يمكن تصنيف الجدار المبطن كواجهة جيدة التهوية إذا:

1. هناك فجوة بين الجدار والعزل ؛
2. عند استخدام مادة عازلة للحرارة ذات نفاذية منخفضة للبخار (
3. يتم استخدام سخان بمعلمات نقل البخار المحددة (0.1-0.3 مجم / (م * ساعة * باسكال)) ، لكنه مغطى بغشاء بقدرة نقل بخار منخفضة (
4. لا توجد فجوة تهوية ، تخضع لمتطلبات نفاذية بخار مادة العزل الحراري والفيلم.

في هذه الحالات ، يتم استخدام طرق أخرى لكسوة الواجهة.

بخار الماء في الجدار من أين يأتي

من أجل فهم عواقب عدم وجود فجوة جيدة التهوية في الجدران المصنوعة من طبقتين أو أكثر من مواد مختلفة ، وما إذا كانت هناك حاجة دائمًا إلى وجود فجوات في الجدران ، من الضروري تذكر العمليات الفيزيائية التي تحدث في الجدار الخارجي في حالة وجود اختلاف في درجة الحرارة على الأسطح الداخلية والخارجية.

كما تعلم ، يحتوي الهواء دائمًا على بخار الماء. يعتمد ضغط البخار الجزئي على درجة حرارة الهواء. مع ارتفاع درجة الحرارة ، يزداد الضغط الجزئي لبخار الماء.

في موسم البرد ، يكون ضغط البخار الجزئي داخل الغرفة أعلى بكثير من الضغط الخارجي.تحت فرق الضغطيميل بخار الماء إلى الانتقال من داخل المنزل إلى منطقة ضغط النفخ ، أي على جانب طبقة من المواد ذات درجة حرارة منخفضة - على السطح الخارجي للجدار.ومن المعروف أيضًا أنه عند تبريد الهواء ، يصل بخار الماء الموجود فيه إلى أقصى تشبع له ، وبعد ذلك يتكثف في شكل ندى.

قطرة ندى هي درجة الحرارة التي يجب أن يبرد الهواء عندها حتى يصل البخار الموجود به إلى حالة التشبع ويبدأ بالتكثف إلى الندى.

يوضح الرسم البياني أدناه ، الشكل 1 ، أقصى محتوى ممكن لبخار الماء في الهواء اعتمادًا على درجة الحرارة.

رسم بياني 1. رسم بياني لنقطة الندى أقصى محتوى بخار ممكن في الهواء حسب درجة الحرارة.

نسبة الكسر الكتلي لبخار الماء في الهواء إلى أقصى جزء ممكن عند درجة حرارة معينة تسمى الرطوبة النسبية ، تقاس كنسبة مئوية.

على سبيل المثال ، إذا كانت درجة حرارة الهواء 20 درجة مئوية وكانت الرطوبة 50٪ ، فهذا يعني أن الهواء يحتوي على 50٪ من الحد الأقصى لكمية الماء التي يمكن العثور عليها هناك.

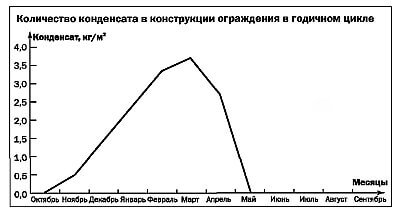

كما تعلم ، فإن لمواد البناء قدرة مختلفة على تمرير بخار الماء الموجود في الهواء ، تحت تأثير الاختلاف في ضغوطها الجزئية. تسمى خاصية المواد هذه بنفاذية البخار ، تقاس م 2 * ساعة * باسكال / ملغ.

تلخيصًا موجزًا ​​لما ورد أعلاه ، في فصل الشتاء ، سوف تمر الكتل الهوائية ، التي تشمل بخار الماء ، من خلال الهيكل المنفذ للبخار للجدار الخارجي من الداخل إلى الخارج.

ستنخفض درجة حرارة الكتلة الهوائية كلما اقتربت من السطح الخارجي للجدار ، الشكل 2. ستكون نقطة الندى في الجدار المصمم بشكل صحيح في سمك الجدار ، أقرب إلى السطح الخارجي لطبقة العزل الحراري ، حيث سيتكثف البخار ويرطب الجدار.

جوهر المشكلة

دعنا نتعامل مع الموضوع ونتفق على الشروط ، وإلا فقد يتبين أننا نتحدث عن شيء واحد ، لكننا نعني أشياء معاكسة تمامًا.

حائط

هذا هو موضوعنا الرئيسي. يمكن أن يكون الجدار متجانسًا ، على سبيل المثال ، من الطوب ، أو الخشب ، أو الخرسانة الرغوية ، أو المصبوب. لكن الجدار يمكن أن يتكون أيضًا من عدة طبقات. على سبيل المثال ، الجدار نفسه (الطوب) ، طبقة عازل للحرارة ، طبقة من التشطيب الخارجي.

فجوة الهواء

هذه هي طبقة الجدار. غالبًا ما يكون تقنيًا. اتضح من تلقاء نفسه ، وبدونه يكون من المستحيل بناء جدارنا ، أو من الصعب جدًا القيام بذلك. مثال على ذلك عنصر حائط إضافي كإطار تسوية.

مثال
لنفترض أن لدينا منزل خشبي بني حديثًا. نريد أن ننهيها. نطبق القاعدة أولاً ونتأكد من أن الجدار منحني. علاوة على ذلك ، إذا نظرت إلى المنزل من مسافة ، فسترى منزلًا لائقًا تمامًا ، ولكن عندما تطبق قاعدة على الحائط ، يتضح أن الجدار معوج بشكل رهيب. حسنًا ... لا يوجد شيء يمكن القيام به! يحدث هذا مع البيوت الخشبية. نقوم بمحاذاة الجدار بإطار. نتيجة لذلك ، يتم تشكيل مساحة مليئة بالهواء بين الجدار والطلاء الخارجي. خلاف ذلك ، بدون إطار ، لن ينجح الأمر في صنع تشطيب خارجي لائق لمنزلنا - سوف "تنتشر" الزوايا. نتيجة لذلك ، نحصل على فجوة هوائية.

دعونا نتذكر هذه الميزة الهامة للمصطلح قيد النظر.

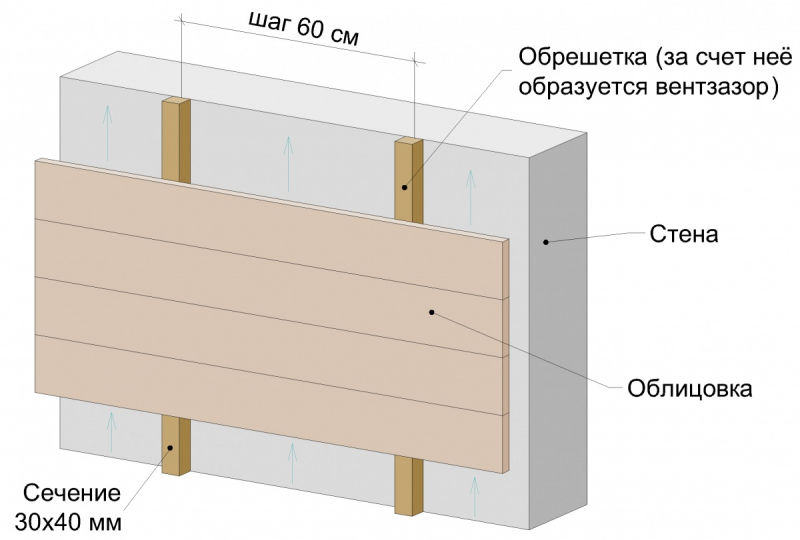

فجوة تهوية

هذه أيضًا طبقة جدار. يبدو وكأنه فجوة هوائية ، لكن له غرض. على وجه التحديد ، إنه مصمم للتهوية. في سياق هذه المقالة ، التهوية عبارة عن سلسلة من الإجراءات التي تهدف إلى إزالة الرطوبة من الجدار وإبقائه جافًا. هل يمكن لهذه الطبقة أن تجمع بين الخصائص التكنولوجية لفجوة الهواء؟ نعم ، ربما هذا هو ، في جوهره ، هذا المقال الذي يكتب عنه.

ما هي فجوة الهواء ولماذا هو مطلوب

فجوة الهواء في الواجهات المفصلية ذات التهوية هي المسافة بين الطبقة العازلة والسطح الداخلي للمادة المواجهة.هناك حاجة إلى فجوة هوائية لتدوير الهواء تحت الكسوة. يجب ألا يتعارض أي شيء مع تدفق الهواء. يعد انتهاك هذه القاعدة انتهاكًا لمبدأ تنظيم التشكيلات المسلحة غير الشرعية. بسبب السحب في فجوة الهواء ، يحدث تأثير الأنبوب ، وسرعة تدفق الهواء تكسر الغشاء المقاوم للرياح ، والذي لم يتم إصلاحه وفقًا للقواعد. بدون غشاء ، يمكن استخدام العزل بطبقة خاصة مخبأة فقط. الطبقة المخبأة أكثر كثافة مقارنة بالكثافة المعتادة للعزل ، بكثافة تزيد عن 100 كجم / م 3. سوف ينكسر العزل بدون طبقة مخبأة في فجوة التهوية إلى قطع مسطحة ، في بعض الأماكن ستنخفض السماكة ، وفي بعض الأماكن ستختفي إلى القاعدة.

بسبب دوران الهواء ، يتم تجفيف كل ما هو تحت الكسوة. لذلك ، لا أحد يغلق ريفيًا في واجهات جيدة التهوية. الصدأ هو المسافة بين ألواح الكسوة. حتى مع هطول الأمطار المائلة ، عندما تدخل كمية كبيرة من الماء في العزل من خلال الصدأ ، فهذه ليست مشكلة ، كل شيء سوف يجف. من المعروف أنه عند استخدام تقنية الواجهة المفصلية ذات التهوية على لوحة منزل ، يختفي الفطر ، ويتوقف صدأ التعزيز في البلاطة الخرسانية. كل ذلك بفضل فجوة التهوية.

أفضل عازل كما تعلم هو الهواء. الغرض من السخانات الحديثة هو إبقاء الهواء ساكنًا. ولكن يجب أيضًا أن يكون نافذًا للبخار ، ويجب أن يتنفس. بناءً على هذه الخصائص ، فإن أفضل عزل هو الصوف المعدني. لكن الصوف المعدني يفقد كل خصائصه عند البلل. لا يمكننا استبعاد البلل ، لأن الهواء رطب أيضًا. الخلاصة - من الضروري تجفيف العزل باستمرار. كل شيء عبقري بسيط. وهكذا تم اختراع الواجهة المفصلية ذات التهوية. مع الواجهة المفصلية ، لا نحمي العزل من الماء - نقوم بتجفيفه باستخدام الطرق الطبيعية وباستمرار. لهذا ، هناك حاجة إلى فجوة جيدة التهوية.

ملامح تراكم الرطوبة في الجدران مع عزل الواجهة بالبلاستيك الرغوي والبوليسترين الممتد

عزل البوليمر الرغوي - رغوة البوليسترين ، رغوة البوليسترين ، رغوة البولي يوريثان ، لها نفاذية بخار منخفضة للغاية. تعمل طبقة من الألواح العازلة المصنوعة من هذه المواد على الواجهة كحاجز بخار. يمكن أن يحدث تكثف البخار فقط عند حدود العزل والجدار. طبقة عازلة تمنع التكثيف من الجفاف في الجدار.

لمنع تراكم الرطوبة في جدار به عازل بوليمر ، من الضروري استبعاد تكثيف البخار عند الحدود بين الجدار والعزل. كيف افعلها؟ للقيام بذلك ، من الضروري التأكد من أن درجة الحرارة عند حدود الجدار والعزل تكون دائمًا ، في أي صقيع ، أعلى من درجة حرارة نقطة الندى.

عادة ما يتم تلبية الشرط أعلاه لتوزيع درجات الحرارة في الجدار بسهولة إذا كانت مقاومة انتقال الحرارة لطبقة العزل أكبر بشكل ملحوظ من مقاومة الجدار المعزول. على سبيل المثال ، عزل جدار من الطوب "البارد" لمنزل به رغوة بلاستيكية بسمك 100 مم. في الظروف المناخية لوسط روسيا ، عادة لا يؤدي ذلك إلى تراكم الرطوبة في الجدار.

إنها مسألة مختلفة تمامًا إذا تم عزل جدار مصنوع من الخشب "الدافئ" أو جذوع الأشجار أو الخرسانة الخلوية أو السيراميك المسامي بالبلاستيك الرغوي. وأيضًا ، إذا اخترت عزلًا بوليمرًا رقيقًا جدًا لجدار من الطوب. في هذه الحالات ، يمكن أن تكون درجة الحرارة عند حدود الطبقات أقل من نقطة الندى بسهولة ومن الأفضل إجراء الحساب المناسب للتأكد من عدم وجود تراكم للرطوبة.

يوضح الشكل أعلاه رسمًا بيانيًا لتوزيع درجة الحرارة في جدار معزول للحالة عندما تكون مقاومة انتقال الحرارة للجدار أكبر من مقاومة طبقة العزل. على سبيل المثال ، إذا كان الجدار مصنوعًا من الخرسانة الخلوية بسمك 400 مم. معزول بالبلاستيك الرغوي بسمك 50 مم ، ثم تكون درجة الحرارة عند الحدود مع العزل في الشتاء سلبية. نتيجة لذلك ، سيتكثف البخار وتتراكم الرطوبة في الحائط.

يتم اختيار سماكة عازل البوليمر على مرحلتين:

1. يتم اختيارهم بناءً على الحاجة إلى توفير المقاومة المطلوبة لانتقال الحرارة للجدار الخارجي.
2. ثم تحقق من عدم وجود تكثف بخار في سمك الجدار.

إذا كان الشيك وفقًا للبند 2. يظهر العكس من الضروري زيادة سماكة العزل. كلما زاد سمك عازل البوليمر ، قل خطر تكثف البخار وتراكم الرطوبة في مادة الجدار. لكن هذا يؤدي إلى زيادة تكاليف البناء.

يحدث اختلاف كبير بشكل خاص في سماكة العزل ، المختار وفقًا للشرطين المذكورين أعلاه ، عند عزل الجدران ذات نفاذية بخار عالية وموصلية حرارية منخفضة. سمك العزل لضمان توفير الطاقة صغير نسبيًا لمثل هذه الجدران ، و لتجنب التكثيف - يجب أن يكون سمك الألواح كبيرًا بشكل غير معقول.

لذلك ، بالنسبة لعزل الجدران المصنوعة من مواد ذات نفاذية عالية للبخار وموصلية حرارية منخفضة ، فمن الأفضل استخدام عزل الصوف المعدني. ينطبق هذا بشكل أساسي على الجدران المصنوعة من الخشب والخرسانة الخلوية وسيليكات الغاز والخرسانة الطينية الموسعة ذات المسام الكبيرة.

حاجز بخار من الداخل إلزامي للجدران المصنوعة من مواد ذات نفاذية بخار عالية لأي نوع من أنواع العزل وتكسية الواجهات.

بالنسبة لجهاز حاجز البخار ، فإن الزخرفة الداخلية مصنوعة من مواد ذات مقاومة عالية لنفاذية البخار - يتم استخدام طبقة أولية عميقة الاختراق على الحائط في عدة طبقات ، أو يتم استخدام جص أسمنتي أو ورق جدران من الفينيل أو فيلم مقاوم للبخار.

كل ما سبق لا ينطبق فقط على الجدران ، ولكن أيضًا على الهياكل الأخرى التي تحيط بالحدود الحراري للمبنى - أسقف العلية والطابق السفلي ، وسقوف السقف.

شاهد الفيديو الذي يوضح بوضوح العمليات الفيزيائية الحرارية في منحدرات السقف المعزولة. تحدث عمليات مماثلة في الجدران الخارجية للمباني.

https://youtube.com/watch؟v=6i5qGiQ5PUo

بعد قراءة هذا المقال ، تعلمت كيفية تجفيف الجدار.

يجب أن يكون الجدار دافئًا أيضًا. اقرأ عنها في المقالة التالية.

لماذا إذن كل الأغشية العديدة هل يستحق دفع مبالغ زائدة عنها

إن القول بصوت عالٍ أن الغشاء هو إهدار للمال لا يؤدي بطريقة ما إلى قلب اللسان ، فهو ضيق جدًا لدرجة أنهم استخدموا. بالنسبة لأولئك الذين يرغبون في فهم ماهية غشاء حاجز البخار ، ننصحك بإجراء تجربة بسيطة. اتصل بأي مصنع وأبلغ أن البناة قاموا بتركيب الغشاء على الجانب الخطأ وأنت خائف من الجدية الأخيرة بسبب خطأهم. ستكون الإجابة أن الغشاء محكم البخار من كلا الجانبين ولا يوجد فرق كبير بين كيفية وضعه ، تمامًا مثل فيلم البولي إيثيلين. بشكل عام ، القصص التي "يتنفسها" حاجز البخار على عكس البولي إيثيلين مبالغ فيها.

تعتبر الأفلام المقاومة للرياح والماء أمرًا آخر. هذه هي التي تحمي العزل من الخارج. لم يتم تحديد الجانب الذي يجب تثبيته فيه ، يمكن الحصول على هذه المعلومات من التعليمات الخاصة بغشاء معين

عند تثبيتها ، من المهم حقًا عدم الخلط بين الجانبين. يقوم الغشاء المثبت بشكل صحيح بإزالة بخار الماء من العزل ويمنع الهواء الرطب من الخارج من اختراق العزل

إذا لم تكن متأكدًا من البناة وقدرتهم على عدم خلط الجوانب ، فيمكنك شراء غشاء من ثلاث طبقات يمكن وضعه على أي جانب. إنها أغلى ثمناً قليلاً ، لكنها تضمن النتيجة.

كيفية تقليل الضرر الناجم عن الحمل الحراري في فجوة التهوية

من الواضح أن تقليل الحمل الحراري يعني منعه. كما اكتشفنا بالفعل ، يمكننا منع الحمل الحراري عن طريق اصطدام تيارات الحمل الحراري. وهذا يعني أن فجوة التهوية ضيقة للغاية. لكن يمكننا أيضًا ملء هذه الفجوة بشيء لا يوقف الحمل الحراري ، ولكنه من شأنه أن يبطئه بشكل كبير. ماذا يمكن أن يكون؟

الخرسانة الرغوية أم سيليكات الغاز؟ بالمناسبة ، الخرسانة الرغوية وسيليكات الغاز مسامية تمامًا وأنا على استعداد للاعتقاد بوجود حمل حراري ضعيف في كتلة من هذه المواد. من ناحية أخرى ، لدينا جدار مرتفع. يمكن أن يكون ارتفاعه 3 و 7 أمتار أو أكثر. كلما زادت المسافة التي يحتاجها الهواء ، زادت مسامية المواد التي نحتاجها.على الأرجح ، الخرسانة الرغوية وسيليكات الغاز ليست مناسبة.

علاوة على ذلك ، فإن الخشب والطوب الخزفي وما إلى ذلك غير مناسبين.

الستايروفوم؟ لا! الستايروفوم لا يعمل أيضًا. ليس من السهل نفاذ بخار الماء ، خاصة إذا كان عليهم السفر لأكثر من ثلاثة أمتار.

المواد السائبة؟ مثل الطين الموسع؟ هذا اقتراح مثير للاهتمام. من المحتمل أن تعمل ، لكن الطين الموسع غير مريح للغاية للاستخدام. الغبار ، يستيقظ وكل ذلك.

الصوف منخفض الكثافة؟ نعم. أعتقد أن الصوف منخفض الكثافة هو الرائد في أغراضنا. لكن الصوف القطني لا ينتج في طبقة رقيقة جدًا. يمكنك العثور على قماش وألواح لا يقل سمكها عن 5 سم.

كما تبين الممارسة ، فإن كل هذه الحجج جيدة ومفيدة فقط من الناحية النظرية. في الحياة الواقعية ، يمكنك القيام بذلك بشكل أسهل وأكثر تعقيدًا ، والذي سأكتب عنه بشكل طنان في القسم التالي.

كيف تتم عملية تهوية الجدار

حسنًا ، الأمر بسيط. تظهر الرطوبة على سطح الجدار. يتحرك الهواء على طول الجدار ويحمل الرطوبة بعيدًا عنه. كلما تحرك الهواء بشكل أسرع ، زادت سرعة جفاف الجدار إذا كان مبللاً. انه سهل. لكن أكثر إثارة للاهتمام.

ما معدل تهوية الجدار الذي نحتاجه؟ هذه واحدة من النقاط الرئيسية للمقال. بالإجابة عليه سنفهم الكثير في مبدأ بناء فجوات التهوية. نظرًا لأننا لا نتعامل مع الماء ، بل بالبخار ، وهذا الأخير غالبًا ما يكون مجرد هواء دافئ ، فنحن بحاجة إلى إزالة هذا الهواء الدافئ جدًا من الحائط. ولكن عن طريق إزالة الهواء الدافئ ، نقوم بتبريد الجدار. من أجل عدم تبريد الجدار ، نحتاج إلى مثل هذه التهوية ، مثل هذه السرعة لحركة الهواء ، حيث يتم إزالة البخار ، ولن يتم سحب الكثير من الحرارة من الحائط. لسوء الحظ ، لا يمكنني تحديد عدد المكعبات التي يجب أن تمر على جدارنا في الساعة. لكن يمكنني أن أتخيل ذلك ليس كثيرًا على الإطلاق. هناك حاجة إلى بعض التنازلات بين فوائد التهوية وأضرار إزالة الحرارة.

عندما تحتاج إلى فجوة تهوية فجوة تهوية في إطار منزل

لذا ، إذا كنت تفكر فيما إذا كنت بحاجة إلى فجوة تهوية في واجهة المنزل الدائري ، فاحرص على الانتباه إلى القائمة التالية:

• عندما تكون مبلل
  إذا فقدت مادة العزل خصائصها عندما تكون مبللة ، فمن الضروري وجود فجوة ، وإلا فإن كل الأعمال ، على سبيل المثال ، في العزل المنزلي ستكون عبثًا تمامًا
• تمرير البخار
  تسمح المادة المصنوعة منها جدرانك للبخار بالمرور إلى الطبقة الخارجية. هنا ، بدون تنظيم مساحة خالية بين سطح الجدران والعزل ، من الضروري ببساطة.
• منع الرطوبة الزائدة
  أحد الأسئلة الأكثر شيوعًا هو ما يلي: هل أحتاج إلى فجوة تهوية بين حاجز البخار؟ في الحالة التي تكون فيها النهاية عبارة عن حاجز بخار أو مادة تكثف للرطوبة ، فيجب تهويتها باستمرار حتى لا يبقى الماء الزائد في هيكلها.

بالنسبة للنقطة الأخيرة ، تتضمن قائمة هذه النماذج الأنواع التالية من الأغطية: انحياز الفينيل والمعدن ، صفائح ملفوفة. إذا تم خياطتها بإحكام على جدار مسطح ، فلن يكون لبقايا المياه المتراكمة مكان تذهب إليه. نتيجة لذلك ، تفقد المواد خصائصها بسرعة ، وتبدأ أيضًا في التدهور خارجيًا.

هل أحتاج إلى فجوة تهوية بين انحياز و OSB (OSB)

عند الإجابة على سؤال حول ما إذا كانت هناك حاجة إلى فجوة تهوية بين انحياز و OSB (من الإنجليزية - OSB) ، من الضروري أيضًا ذكر حاجتها. كما ذكرنا سابقًا ، فإن الانحناء هو منتج يعزل البخار ، ويتكون OSB من رقائق الخشب ، والتي تتراكم بسهولة بقايا الرطوبة ويمكن أن تتدهور بسرعة تحت تأثيرها.

أسباب إضافية لاستخدام التنفيس

دعنا نحلل بعض النقاط الإلزامية عندما تكون الفجوة جانبًا ضروريًا:

• منع التعفن والشقوق
  مادة الجدران تحت الطبقة الزخرفية عرضة للتشوه والتلف تحت تأثير الرطوبة. لمنع تشكل العفن والشقوق ، يكفي تهوية السطح ، وسيكون كل شيء على ما يرام.
• منع التكثيف
  قد تساهم مادة الطبقة الزخرفية في تكوين التكثيف. يجب إزالة هذا الماء الزائد على الفور.

على سبيل المثال ، إذا كانت جدران منزلك مصنوعة من الخشب ، فإن زيادة مستوى الرطوبة ستؤثر سلبًا على حالة المادة. ينتفخ الخشب ، ويبدأ في التعفن ، ويمكن للكائنات الحية الدقيقة والبكتيريا أن تستقر بداخله بسهولة. بالطبع ، سوف تتجمع كمية صغيرة من الرطوبة في الداخل ، ولكن ليس على الحائط ، ولكن على طبقة معدنية خاصة ، يبدأ منها السائل في التبخر ويخرج مع الريح.

تكلفة تركيب واجهات مهواة

ضع في اعتبارك كيفية حساب كمية المواد والتكلفة الإجمالية لمشروع واجهة جيدة التهوية.

مثال لحساب كمية المواد لتركيب واجهة مفصلية ذات تهوية لمنزل خاص:

معطى:

• منزل من طابق واحد؛
• المساحة الإجمالية 80 متر مربع ؛
• مواد البناء - كتلة الرغوة الهيكلية (كثافة 900 كجم / متر مربع) ؛
• أبعاد المنزل 10x8 م.
• ارتفاع الجدار - 3 م ؛
• منطقة النافذة:

مهمة:

ترتيب واجهة تهوية بالمعايير المحددة:

• العزل - صوف البازلت
• سماكة العزل - 50 مم ؛
• مواد المواجهة - انحياز معدني.

دفع:

• نحسب مساحة السطح المراد تغطيتها بواجهة مفصلية:
• إجمالي مساحة الجدران - مساحة النوافذ والأبواب = 98 متر مربع.
• احسب الحاجة إلى المواد:

تركيب واجهات جيدة التهوية - السعر لكل متر مربع من الجدار مع العمل (البيانات الإرشادية معطاة في الجدول)

نوع مادة المواجهة	التكلفة ، فرك / متر مربع.
خزف حجري	2960
ألواح الأسمنت الليفي	3170
التزيين (ورقة ملفوفة) / الدفتيريا>	2530
الألواح المركبة	3480
خزف حجري (نظام داخلي)	3030
جرانيت سيراميك (خفيف)	2890

مواد مواجهة لواجهة التهوية المعلقة

أخطاء نموذجية عند تركيب واجهة جيدة التهوية

• أخطاء في الحسابات. ونتيجة لذلك ، لا يستطيع الإطار التعامل مع الحمل ؛
• استخدام العناصر المشوهة
• التغيير في تقنية جهاز نظام التوجيه ؛
• وفورات غير معقولة في المواد والمثبتات والأدوات ؛
• استخدام عزل منخفض الجودة ؛
• انتهاك السلامة.

نصائح لتركيب واجهة ذات تهوية مفصلية

• من الأفضل تكليف المحترفين بحساب وتصميم النظام ، لأن بدون خبرة ، من الصعب التثبيت بيديك ؛
• تحقق من جودة المسامير قبل بدء العمل ؛
• يجب أن يكون خطأ التثبيت ضمن الحدود المقبولة ؛
• سيؤدي تركيب حشية بارونيت بين الجدار والحامل إلى تقليل فقد الحرارة والسماح بتعويض حركة النظام أثناء التشغيل ؛
• يعد تركيب واجهة تهوية مهمة معقدة ، لذا يُنصح بإشراك الشركات الجادة ذات السلطة في سوق البناء لتنفيذها.

ستعمل الواجهة ذات التهوية المثبتة والمجمعة بشكل صحيح على زيادة كفاءة الطاقة في المنزل وتحسين مظهره (الخارجي).

النتيجة الرئيسية ، أو ما يجب فعله ، بعد كل شيء ، في الممارسة العملية

• عند بناء منزل شخصي ، يجب ألا تنشئ فجوات تهوية وتهوية على وجه التحديد. لن تحقق فوائد عظيمة ، لكن يمكن أن تسبب الضرر. إذا كانت تقنية البناء تستطيع الاستغناء عن فجوة - فلا تفعل ذلك.
• إذا كنت لا تستطيع الاستغناء عن فجوة ، فأنت بحاجة إلى تركها. لكن لا يجب أن تجعله أوسع مما تتطلبه الظروف والفطرة السليمة.
• إذا كان لديك فجوة هوائية ، فهل يستحق الأمر (تحويلها) إلى فتحة تهوية؟ نصيحتي: "لا تقلق بشأن ذلك ، وتصرف حسب الظروف. إذا بدا أنه من الأفضل القيام بذلك ، أو كنت ترغب فقط في القيام بذلك ، أو كان هذا موقفًا مبدئيًا ، فقم بعمل تهوية ، ولكن إذا لم يكن الأمر كذلك ، فاترك مكانًا للتهوية.
• لا تستخدم أبدًا ، تحت أي ظرف من الظروف ، مواد أقل مسامية من مواد الجدار نفسه للحصول على تشطيب خارجي متين. ينطبق هذا على لباد الأسقف ، والبلاستيك الرغوي ، وفي بعض الحالات ، على البلاستيك الرغوي (البوليسترين الممدد) وكذلك على رغوة البولي يوريثان.لاحظ أنه إذا تم ترتيب حاجز بخار شامل على السطح الداخلي للجدران ، فلن يؤدي عدم الامتثال لهذه الفقرة إلى حدوث ضرر ، باستثناء تجاوز التكلفة.
• إذا كنت تصنع جدارًا بعزل خارجي ، فاستخدم الصوف ولا تصنع أي فجوات تهوية. كل شيء سوف يجف بشكل رائع من خلال الصوف القطني. ولكن في هذه الحالة ، لا يزال من الضروري توفير وصول الهواء إلى أطراف العزل من الأسفل ومن الأعلى. أو أعلى بقليل. هذا ضروري من أجل وجود الحمل الحراري ، وإن كان ضعيفًا.
• ولكن ماذا لو انتهى المنزل بمادة عازلة للماء من الخارج وفق التكنولوجيا؟ على سبيل المثال ، منزل لوحة الإطار بطبقة خارجية من OSB؟ في هذه الحالة ، من الضروري إما توفير وصول الهواء إلى المساحة بين الجدران (من الأسفل ومن الأعلى) ، أو توفير حاجز بخار داخل الغرفة. أنا أحب الخيار الأخير أفضل بكثير.
• إذا تم توفير حاجز بخار أثناء الزخرفة الداخلية ، فهل يستحق عمل فجوات تهوية؟ رقم. في هذه الحالة ، تكون تهوية الجدار غير ضرورية ، لأنه لا يمكن الوصول إلى الرطوبة من الغرفة. لا توفر فجوات التهوية أي عزل حراري إضافي. لقد قاموا فقط بتجفيف الجدار وهذا كل شيء.
• حماية الرياح. لا أعتقد أن هناك حاجة لحماية الرياح. يتم تنفيذ دور حماية الرياح بشكل رائع من خلال الزخرفة الخارجية نفسها. البطانة ، والانحياز ، والبلاط وهلم جرا. علاوة على ذلك ، مرة أخرى ، في رأيي الشخصي ، فإن الفتحات الموجودة في البطانة ليست مواتية لتفجير الحرارة لاستخدام حماية الرياح. لكن هذا رأيي الشخصي ، إنه مثير للجدل إلى حد ما ولا أنصح به. مرة أخرى ، مصنعي الزجاج الأمامي "يريدون تناول الطعام". بالطبع لدي مبرر لهذا الرأي ويمكنني أن أعطيها لمن يهمه الأمر. لكن على أي حال ، يجب أن نتذكر أن الرياح تبرد الجدران كثيرًا ، وأن الرياح سبب خطير جدًا للقلق بالنسبة لأولئك الذين يريدون التوفير في التدفئة.

الانتباه!!!
هناك تعليق على هذا المقال. إذا لم يكن هناك وضوح ، فاقرأ إجابة سؤال الشخص الذي لم يفهم كل شيء أيضًا وطلب مني العودة إلى الموضوع .. آمل أن يكون المقال أعلاه قد أجاب على العديد من الأسئلة وأوضح ديمتري بلكين.

آمل أن يكون هذا المقال قد أجاب على العديد من الأسئلة وأوضح ديمتري بلكين

تم إنشاء المقال في 01/11/2013

تم تحرير المقال في 04/26/2013
