تعليمات لحساب وتصميم الحماية الكهروكيميائية ضد تآكل خطوط أنابيب الغاز الرئيسية مقدمة 1 النطاق 2 المراجع التنظيمية 3 المصطلحات والتعاريف 4 الاختصارات 5 متطلبات أنظمة الحماية الكهروكيميائية

حفر الآبار للحماية الكهروكيميائية في تيومين

عند حفر الآبار في التربة مع زيادة نشاط التآكل ، من الضروري استخدام الحماية الكهروكيميائية لجميع أنواع الهياكل تحت الأرض. تقدر كمية المعادن التي تذوب سنويًا في تربة الأرض بملايين الأطنان وتؤدي إلى تفاقم الوضع البيئي على هذا الكوكب. يسمح لك حفر الآبار للحماية الكهروكيميائية بحماية خط أنابيب الغاز أو خط أنابيب النفط من التآكل (التربة أو التآكل بسبب التيارات الشاردة).

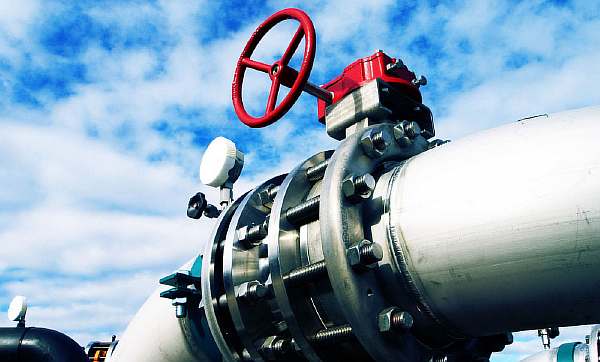

لماذا تعتبر الحماية الكهروكيميائية لأنابيب الغاز ضرورية؟

إذا كنا نتحدث عن تآكل أنابيب المياه العادية ، فإن الشيء الوحيد الذي يهدده هو تسرب المياه والخسائر الاقتصادية للمؤسسة المرتبطة بهذه الحقيقة. ولكن عندما يحدث تسرب من خط أنابيب غاز ، فإن الوضع يأخذ نطاقًا وعواقب كارثية أكثر بكثير. هذا ينطبق بشكل خاص على خطوط أنابيب الغاز ذات الضغط المتوسط ​​والعالي. وبسبب الاختلافات في أنظمة خطوط الأنابيب بالتحديد ، يتم استخدام الحماية الكهروكيميائية المختلفة لأنابيب الغاز.

هناك نوعان رئيسيان من الحماية من تآكل خطوط أنابيب الغاز: النشط والسلبي.

الحماية السلبية لخطوط الأنابيب

إذا كنا نتحدث عن ECS السلبي لخط أنابيب الغاز ، فإنه يتكون من تغطية أنابيب النظام بمادة عازلة (مادة مضادة للتآكل أو بيتومين أو مادة قائمة على البولي إيثيلين).

لسوء الحظ ، ليس من الضروري التحدث عن الموثوقية العالية لهذه الطريقة بسبب الصعوبات مع سلامة الطلاء العازل. يؤثر بناء الأنظمة التي تستخدم الحماية السلبية من التآكل تأثيرًا سلبيًا على مادة الطلاء. تتفاقم الشقوق الظاهرة والخدوش والرقائق والعيوب الأخرى أثناء تشغيل الهياكل والأنظمة تحت الأرض. قد يكون هناك أيضًا تلف في طلاء العزل ، حيث يمكن أن تتدفق المياه الجوفية ، مما يؤدي إلى التآكل.

وبالتالي ، نستنتج أن الطريقة السلبية لا يمكنها حماية خط الأنابيب بالكامل من التآكل. لهذا السبب يوصي الخبراء باستخدام نوعين من الحماية في نفس الوقت - سلبية ونشطة.

حماية نشطة لخطوط الأنابيب

النوع النشط من الحماية هو الحماية الكهروكيميائية لخطوط الأنابيب. يسمح لك بحل المهام التالية:

• قمع التيارات في الأماكن التي تخرج منها إلى التربة وإنشاء مناطق الأنود في الأماكن التي بها طبقة عازلة تالفة ؛
• إزالة التيارات الشاردة الخطرة.

يمكن أن تحدث التيارات الشاردة لأسباب مختلفة. على سبيل المثال ، بسبب تشغيل الترام والسكك الحديدية وآلات اللحام والمعدات الكهربائية المماثلة القريبة.

دعونا نتحدث بمزيد من التفصيل عن مبدأ تشغيل النوع النشط من خطوط أنابيب الصرف الأجنبي. يسمح لك برفض التيارات الشاردة بسبب وجود دائرة حماية الأنود أو بمساعدة محطة الكاثود التي تحول التيار المتردد إلى تيار مباشر.

من الممكن أيضًا تثبيت منشأة كهروكيميائية أخرى - باستخدام أسس عميقة. في هذه الحالة ، يتم تثبيت قطب أرضي في الآبار التي تم حفرها خصيصًا لهذا الغرض باستخدام محلول من الطين ، يكون طوله أكبر من قطره. هذا ليس الهيكل كله. بالإضافة إلى ذلك ، يتم إنزال أنبوب به مخروط ملحوم في البئر. يتم إنزال قطب كهربائي داخل المخروط ، يتم ربط الأسلاك به. يتم إحضارها إلى الخارج وتوصيلها بمحطة حماية كاثودية ، والآبار مغطاة بنسيم الكوك.

حفر الآبار هو عمل مهم للغاية يتطلب فهم جميع العمليات الفنية والخبرة والمهنية. إذا كنت بحاجة إلى أداء هذا النوع من العمل ، فاتصل بـ BurVoda72 في تيومين.نعمل في جميع أنحاء المنطقة ونقدم مجموعة كاملة من الخدمات المتعلقة بحفر الآبار. نوعيًا وفي الوقت المناسب - هذا هو شعارنا! اتصل على 8919931 34 24 أو اترك طلبًا على الموقع.

هل لديك اسئلة؟ الاتصال عن طريق الهاتف +7 3452 930-317

3 متطلبات GRPSh

(طبعة جديدة. القس رقم 2)

6.3.1 * يوصى بوضع معدات HRPSH في خزانة مصنوعة من مواد غير قابلة للاحتراق ، و HRPSH مسخن - مع عزل غير قابل للاحتراق.

يتم وضع GRPSh بشكل منفصل على دعامات مصنوعة من مواد غير قابلة للاحتراق أو على الجدران الخارجية للمباني المخصصة لتزويد الغاز ، مع مراعاة مستوى ضغط الصوت المسموح به. على الجدران الخارجية للمباني ، لا ينصح بوضع GRPS الذي يعمل بالغاز.

يُسمح بوضع GRPSh تحت مستوى الأرض ، بينما يجب تصنيف PGSH على أنه قائم بذاته.

(الطبعة المعدلة. القس رقم 2)

6.3.2 * تم تثبيت GRPSh مع ضغط الغاز الداخل حتى 0.3 ميجا باسكال:

• على الجدران الخارجية للمباني السكنية والعامة والإدارية والمنزلية الغازية ، بغض النظر عن درجة مقاومة الحريق وفئة خطر الحريق البناء بمعدل تدفق غاز يصل إلى 50 م 3 / ساعة ؛
• على الجدران الخارجية للغازات السكنية والعامة ، بما في ذلك المباني الإدارية والمكتبية والمنزلية التي لا تقل عن درجة مقاومة الحريق III ولا تقل عن فئة خطر الحريق الإنشائي C1 بمعدل تدفق غاز يصل إلى 400 متر مكعب / ساعة.

(الطبعة المعدلة. القس رقم 2)

6.3.3 * GRPSh مع ضغط غاز مدخل يصل إلى 0.6 ميجا باسكال شاملاً يُسمح بالتركيب على الجدران الخارجية للمباني الصناعية وغرف الغلايات والمباني الصناعية العامة والمنزلية مع غرف من الفئات B4 و D و D وغرف الغلايات.

6.3.4 * GRPSh مع ضغط غاز مدخل يزيد عن 0.6 ميجا باسكال غير مسموح بالتركيب على الجدران الخارجية للمباني.

(الطبعة المعدلة. القس رقم 2)

6.3.5 * عند تركيب GRPSh بضغط غاز مدخل يصل إلى 0.3 ميجا باسكال على الجدران الخارجية للمباني ، يجب أن تكون المسافة من جدار GRPSh إلى النوافذ والأبواب والفتحات الأخرى 1 متر على الأقل ، مع مدخل ضغط غاز يزيد عن 0.3 إلى 0 .6 ميجا باسكال شامل - لا يقل عن 3 م. عند وضع GRPSh قائم بذاته مع ضغط غاز مدخل يصل إلى 0.3 ميجا باسكال شاملاً ، يجب وضعه مع إزاحة من فتحات المباني على مسافة 1 متر على الأقل.

(الطبعة المعدلة. القس رقم 2)

6.3.6 * يُسمح بوضع GRPSh على أغطية الأسقف مع عزل غير قابل للاحتراق للمباني الصناعية الغازية لدرجات مقاومة الحريق I-II ، فئة خطر الحريق الإنشائي C0 من جانب المخرج إلى السطح على مسافة لا تقل عن 5 متر من المخرج.

(الطبعة المعدلة. القس رقم 2)

أنواع تأريض الأنود

لضمان الحماية الكاثودية للأجسام المعدنية ، يتم استخدام نوعين رئيسيين من أقطاب الأنود الأرضية: السطحية والعميقة.

يقع القطب الأرضي السطحي تقريبًا في نفس عمق الكائن المراد حمايته ، وله حجم ونطاق صغير. التأريض السطحي هو قطب كهربائي يتكون من سبيكة مغنيسيوم أو زنك وله كابل للتوصيل بمحطة طاقة.

لتقليل تكلفة هذا التصميم دون فقدان الجودة ، تصنع الموديلات الحديثة من سبيكة خاصة من الحديد والسيليكون مقاومة للتآكل. تحتوي جميع موصلات التأريض السطحي تقريبًا على شكل قضيب مع صب دائري وأماكن معزولة بشكل آمن لتوصيل سلك التلامس بموصل التأريض. يجب أن يحسب أخصائي عدد قضبان حماية الأنود.

يتم توصيل كل قضيب بالخط الرئيسي باستخدام اللحام بالثرمايت أو المشابك الخاصة. لكي يعمل القطب الأرضي لمدة 35 عامًا على الأقل ، يجب رشه بتركيبة فحم الكوك ، مما يساعد على تقليل عملية تحلل الأنود في التربة.

يؤدي القطب الكهربائي الأرضي العميق نفس وظائف النماذج السطحية للجهاز ، لكن تركيب هذا الجهاز وجهازه لهما اختلافات كبيرة. يتم تثبيت التأريض العميق بالأنود فقط عندما لا يكون تركيب الأجهزة السطحية ممكنًا. يمكن أن يصل عمق تركيب الأجهزة إلى 40 مترًا.

تزداد كتلة الجهاز أيضًا بشكل كبير بسبب الحمل الإضافي من مادة فحم الكوك المعدنية التي تغطي هذا الجهاز.يتم زيادة تكلفة تثبيت هذا النوع من تأريض الأنود عن طريق استخدام الحفر الآلي. إذا كان من المستحيل إجراء عمليات الحفر باستخدام آلات ذاتية الدفع ، فيمكن إجراء تثبيت أرضية عميقة باستخدام أجهزة الحفر المحمولة.

على الرغم من العملية الأكثر تعقيدًا لتركيب هذه المعدات ، فإن هذا النوع من قطب تأريض الأنود قادر على حماية الأجسام المعدنية الموجودة في التربة على مسافة كبيرة. تعتبر طريقة تأريض القطب الموجب هذه فعالة بشكل خاص في الظروف الحضرية ، عندما يكون العديد من أعمال التركيب على تركيب أقطاب أرضية سطحية صعبة للغاية أو مستحيلة.

يمكن أن تقلل هذه الأجهزة من تكاليف الطاقة بشكل كبير ، نظرًا للنطاق الأكبر للجهاز ، بينما يتم تقليل تأثير التدريع بشكل كبير بسبب انخفاض كثافة كائنات حماية الأنود المثبتة. لا تعتمد مقاومة تأريض الأنود من هذا النوع على الموسم. يقع القطب على عمق لا يسمح بتجميد التربة ، وهو أيضًا ميزة لا جدال فيها لهذه الطريقة.

المواصفات واللوائح

يتم توفير المسافة من الكبل إلى خط أنابيب الغاز ، بالإضافة إلى المعلمات الأخرى المتعلقة بنقل الكهرباء عبر كابل كهربائي ووقود الغاز عبر خط أنابيب غاز ، من خلال تعليمات خاصة للبناء والتشغيل والسلامة.

الكابلات الكهربائية

تنص قواعد تركيب التركيبات الكهربائية على مجموعة متنوعة من التعقيدات والتفاصيل الدقيقة التي لا يمكن أن تنشأ إلا عند وضع لوحات الطاقة الكهربائية. يمكن أن تكون جماعية ، خارجية أو داخلية.

من المستحيل الإجابة على السؤال عن المسافة التي يجب مراعاتها بين خط أنابيب الغاز والكابل الكهربائي ، إذا لم يتم أخذ الميزات المحددة للمشروع الهندسي في الاعتبار ، لأن المعايير تعتمد على عدة معلمات في كل حالة.

مد كابلات الضغط العالي تحت الارض

تم تقديم توصيات مرارًا وتكرارًا بشأن القواعد المنصوص عليها. وقد حدث ذلك مع تحسين طرق العزل وتعديلات النقل وتطوير وتفريع الشبكات.

كابل كهربائي في الارض

في حالة وجود خط أنابيب ، يتم تنظيم المسافة وفقًا لمبادئ منفصلة. كل هذا يتوقف على نوع وتنوع الهيكل الخاص ، ومعداته التقنية ، ومستوى الضغط المحدد في خط أنابيب الغاز ، وكذلك مكان وطريقة وضعه:

1. في SP 62.13330.2011 "أنظمة توزيع الغاز" ، التي تم استكمالها وتنقيحها بواسطة SNiP 42-01-2002 (يكون مصحوبًا بجدول للمسافات الدنيا من خطوط أنابيب الغاز ، والتي تتبع بشكل أساسي معايير وقواعد السلامة الموضحة في الكود).
2. يوفر PB (FNiP) المعتمد في عام 2013 ميزات السلامة الصناعية لتلك المنشآت التي تستخدم الوقود الهيدروكربوني في حالة التسييل.
3. يشير مرسوم حكومة الاتحاد الروسي ، المعتمد في 20 نوفمبر 2000 (رقم 878) ، إلى المسافات اللازمة للامتثال في المباني العامة والسكنية. تتمثل الوظيفة الرئيسية لهذه اللائحة في منع المواقف الخطرة. قد تنشأ بسبب الوضع غير الصحيح لأنابيب الغاز فيما يتعلق بالأنظمة الأخرى.

مد الكابلات الكهربائية تحت الارض

أعراف

يتم تحديد المسافة بين الكبل وخط أنابيب الغاز أيضًا من خلال تفاصيل نقل الكهرباء. يمكن أن تكون خطوط أنابيب الغاز تحت الأرض وأنواع فوق الأرض ، ويمكن نقل الكهرباء من خلال الكابلات الأرضية أو خطوط الهواء العلوية. تعتمد المسافة من كابل الاتصال في المجال الجوي على المنطقة الأمنية لخط نقل الطاقة ، وقوة وطريقة تشغيل التركيبات الكهربائية.

خط الكهرباء العلوية

في شبكة الكابلات تحت الأرض ، يعتمد كل شيء على فئة الجهد وسلامة العزل وقرب الأشياء الأخرى وحجمها والغرض منها.يتم توفير منطقة أمان لخطوط الطاقة ، والتي يتم تحديد أبعادها في شكل مضلع محسوب هندسيًا. يمكن تجهيز كابل تحت الأرض بأجهزة إضافية تجعل من الممكن تقليل المسافة.

بالإضافة إلى مرسوم حكومة الاتحاد الروسي رقم 169 ، الذي يحدد إجراءات تثبيت المناطق الأمنية ، وقواعد الجهاز ولضمان نقل الكهرباء وتنظيم الإجراءات الأمنية ، هناك GOST 13109-97 "كهربائي الطاقة "، GOST 14254-2015" درجات الحماية التي توفرها الأصداف "، القواعد الفنية لتشغيل التركيبات الكهربائية الاستهلاكية (PTEEP) و SNiP 21-01-97" السلامة من الحرائق للمباني والمنشآت ".

تمويج

تم تعديل وتعديل قواعد تركيب التركيبات الكهربائية بشكل متكرر. وهي تهدف إلى منع الانتهاكات المحتملة في حالة عدم مراعاة المسافات. لائحة وزارة الطاقة ، على سبيل المثال ، لديها حد أدنى للمسافة بين مآخذ الأجهزة الكهربائية وأنبوب الغاز في الغرفة.

تم ضبطه على ارتفاع 50 سم لمنع احتمال حدوث انفجار للغاز المنزلي في حالة حدوث شرارة في المقبس. في حالات أخرى ، هناك العديد من الفروق الدقيقة

يتم إيلاء اهتمام خاص للمسافة من الكبل إلى الموقع فوق سطح الأرض أو الموقع في الأرض من مرافق نقل الغاز الطبيعي أو الطاقة.

خط أنابيب غاز متوسط ​​الضغط

معدات الحماية الكهروكيميائية ECP

تستخدم الحماية الكهروكيميائية لحماية الهياكل المعدنية المختلفة وخطوط أنابيب الغاز وأنابيب النفط ، وكذلك لحماية الهياكل الثابتة لحقول النفط والغاز. تعمل الحماية الكهروكيميائية لخطوط الأنابيب على إطالة عمر خدمتها بشكل كبير وتقضي على الخطر الأكثر أهمية - الإصلاحات غير المجدولة. كل عنصر من عناصر المرافق تحت الأرض له موارده الخاصة ، وعمره التشغيلي. بعد هذا الوقت ، من الضروري إجراء بديل مجدول. ومع ذلك ، بسبب التآكل (وهو أمر لا مفر منه في الأنابيب القديمة) ، يتم تعديل عمر الخدمة المقدر بشكل كبير. وتساعد الحماية الكهروكيميائية فقط على حماية نفسك من المفاجآت وتوفير المال اللائق وتجنب الحوادث. يقدم هذا القسم جزءًا صغيرًا فقط من منتجات الحماية الكهروكيميائية التي توفرها GSS JSC (كمثال) ، للحصول على معلومات كاملة حول منتجات الحماية الكهروكيميائية ، تحتاج إلى الاتصال بالقسم المعني.

نطاق تطبيق الأنواع الرئيسية لمعدات ECP:

محطات الحماية الكاثودية

مجموعة موحدة من نظام الحماية الكهروكيميائية UKS ECP

مصمم لتوفير الحماية الكهروكيميائية لأنابيب الغاز تحت الأرض والهياكل الأخرى الموجودة تحت الأرض من التآكل ، وفقًا لحلول التصميم. يمكن أن يتم إنتاج UKS ECP في شكل مجموعتين أو أكثر ، والتي يتم تصنيعها وفقًا لاستبيانات منفصلة لكائن واحد. يمكن أن تشتمل UKS ECP على معدات أو مواد ذات تصميم فردي ، وتنوعها يسمح لك بتلبية أي متطلبات للعميل.

التأريض العميق / السطح الأنود

نطاق تطبيق أجهزة القياس والتحكم

مؤشرات عمليات التآكل لسلسلة IKP

مجال تطبيق المواد لتركيب ECP

قلم رصاص ثيرمايت TU 1793-004-43750384-2006

قضبان الحماية الكهروكيميائية TU 1718-001-56222072-2005

لوحة عازلة كهربائية "ليتوميت"TU 1469-025-63341682-2017

وصف:

المسكن العازل كهربائيًا "Litomet" عبارة عن حشية عازلة للكهرباء مصممة لاستبعاد أي اتصال كهربائي بين الأنابيب الفولاذية العلوية والدعامات المعدنية والهياكل ، وكذلك لحماية الطلاء العازل لخطوط الأنابيب من التلف الميكانيكي. تمت الموافقة على استخدام المنتجات من قبل شركة PJSC Gazprom.

منطقة التطبيق:

يتم تثبيت المنتج على دعامات خطوط الأنابيب من أنواع مختلفة في جميع المناطق المناخية وفقًا لـ GOST 15150-69 في درجات الحرارة المحيطة من 60 درجة مئوية تحت الصفر إلى 60 درجة مئوية.

فوائد:

• زيادة عمر خدمة خطوط الأنابيب فوق الأرض بسبب الهيكل القوي الذي لا يخضع للتشوه بمرور الوقت (الزحف) ؛
• حماية العزل المقاوم للتآكل لخطوط الأنابيب من التلف الميكانيكي أثناء مد خط الأنابيب ؛
• حماية مواد الأنابيب من التيارات الشاردة ؛
• حماية مادة الأنابيب من تقليل تيارات ECP ؛
• حماية مواد الأنابيب من التلف الناتج عن التآكل الجلفاني والشقوق.

الخصائص الرئيسية للمسكن العازل كهربائيًا "Litomet"

النباتات ذات الأنودات الممتدة أو الموزعة

عند استخدام محطة محول الحماية من التآكل ، يتم توزيع التيار على طول الجيب. هذا يؤثر سلبًا على المجال الكهربائي الوقائي. يوجد إما جهد زائد في مكان الحماية ، مما يستلزم استهلاكًا عاليًا للكهرباء ، أو تسرب غير متحكم فيه للتيار ، مما يجعل الحماية الكهروكيميائية لخط أنابيب الغاز غير فعالة.

مخطط حماية الأنود لخطوط الأنابيب

تساعد ممارسة استخدام الأنودات الممتدة أو الموزعة على التحايل على مشكلة التوزيع غير المتكافئ للكهرباء. يساعد تضمين الأنودات الموزعة في مخطط الحماية الكهروكيميائية لخط أنابيب الغاز على زيادة منطقة الحماية من التآكل وتسهيل خط الجهد. يتم وضع الأنودات بهذا المخطط في الأرض ، عبر خط أنابيب الغاز بأكمله.

يوفر ضبط المقاومة أو المعدات الخاصة تغييرًا في التيار ضمن الحدود المطلوبة ، يتغير جهد تأريض الأنود ، والذي يتم من خلاله تنظيم إمكانات الحماية للكائن.

إذا تم استخدام العديد من موصلات التأريض في وقت واحد ، فيمكن تغيير جهد الجسم الواقي عن طريق تغيير عدد الأنودات النشطة.

يعتمد ECP لخط الأنابيب عن طريق الواقيات على فرق الجهد بين الواقي وخط أنابيب الغاز الموجود في الأرض. التربة في هذه الحالة هي منحل بالكهرباء. يتم استعادة المعدن وتدمير جسم الحامي.

فيديو: الحماية من التيارات الشاردة

مجموعة مختارة من الأسئلة

• ميخائيل ، ليبيتسك - ما هي الأقراص المستخدمة في قطع المعادن؟
• إيفان ، موسكو - ما هو GOST للصفائح المعدنية المدلفنة؟
• مكسيم ، تفير - ما هي أفضل رفوف لتخزين المنتجات المعدنية المدرفلة؟
• فلاديمير ، نوفوسيبيرسك - ماذا تعني المعالجة بالموجات فوق الصوتية للمعادن دون استخدام مواد كاشطة؟
• فاليري ، موسكو - كيف تصنع سكينًا من المحمل بيديك؟
• ستانيسلاف ، فورونيج - ما هي المعدات المستخدمة لإنتاج مجاري الهواء الفولاذية المجلفنة؟

3 أسباب الأنود

6.3.1 في التركيبات
حماية كاثودية ، أنود عميق وتحت السطحي
التأريض. يمكن أن تتركز التأريض تحت السطحي ،
وزعت وامتدت.

6.3.2 الأنود
التأريض (بما في ذلك خطوط التيار المستمر وعقد الاتصال) بغض النظر عن
يجب تصميم ظروف التشغيل لعمر خدمة لا يقل عن 30
سنين.

6.3.3 الأنود
يجب السماح باستخدام التأريض (الأقطاب الكهربائية الأرضية) في منشآت OJSC
"غازبروم". عند تصميم التأريض ، ينبغي للمرء أن يأخذ بعين الاعتبار المحدد
المقاومة الكهربائية للتربة في موقع التأريض وكذلك
شروط استخدام الأراضي. يجب تركيب أقطاب تأريض الأنود في الأماكن
بأقل مقاومة كهربائية للتربة وتحت عمقها
تجميد.

6.3.4 المعايير
اختيار مواقع تأريض الأنود هي:

- أفضلية
ضمان المعايير القياسية للحماية الكاثودية للمسؤولين
مجال الاتصالات؛

- المناطق ذات
التربة ذات المقاومة الكهربائية الأقل ؛

- تقييد
التأثير السلبي (الضار) على مرافق الطرف الثالث تحت الأرض المنفصلة
الحماية (بما في ذلك المناطق ذات الحماية المحلية).

6.3.5 النوع و
يتم تحديد عدد موصلات تأريض الأنود مع مراعاة متطلبات القيمة
انتشار المقاومة في اللحظة الأولى للعملية ، المعطى في.

6.3.6 الأنود
يجب ألا يكون للتأريض تأثير ضار على البيئة.

يقع من الألف إلى الياء
في آفاق مياه الشرب ، يجب أن تكون قابلة للذوبان بشكل طفيف
المواد: الحديد الزهر الكربوني أو المغنتيت أو السليكون العالي.

6.3.7 متى
عند تصميم أسس الأنود ، الامتثال للوائح
مؤشرات القواعد [] من حيث متطلبات خطوة الجهد والجهد باللمس.

6.3.8 من أجل
يجب استخدام كبل في وضع الكابلات تحت الأرض في دوائر تأريض الأنود
مع موصلات نحاسية وعزل من البولي إيثيلين أو البولي بروبلين
وقذيفة. المقطع العرضي لكابل تصريف الأنود متصل بالإيجابي
يجب ألا يقل طرف محول الكاثود عن 16 مم 2
نحاس.

6.3.9 عميق
يجب وضع تأريض الأنود (GAS) على مسافة لا تقل عن 100
متر من الاتصالات المجاورة ، مع مراعاة الاستثناء
التأثير السلبي.

6.3.10 في التربة الصقيعية
يجب تصميم غازات الغاز بشكل أساسي في المناطق التي بها كريوبيج أو أقل
أفق التربة الصقيعية. في ظروف جيولوجية صعبة (صخرية ،
التربة الصقيعية) من الممكن وضع أسس الأنود في واحدة
خندق خط الأنابيب.

6.3.11 الأقطاب الكهربائية
توزيع تأريض الأنود والتأريض الممتد لـ UKZ تحت الأرض
يجب وضع الاتصالات على طول الهيكل المحمي ، كقاعدة عامة ، على
مسافة لا تقل عن أربعة أقطار على الجزء الخطي. في ضيقة
ظروف الموقع الصناعي ، يُسمح بوضعه في خندق واحد
أقصى مسافة من الهيكل مع توفير تدابير للقضاء
الاتصال المباشر بين الأنود والهيكل.

6.3.12 توصيل الكابلات
يجب تمديد تأريض الأنود عند التوصيل في سلسلة
يتم إجراؤها في نقاط تحكم وقياس منفصلة للتشخيص
عناصر تأريض منفصلة.

6.3.13 في
المواقع الصناعية لمنشآت CGTP و CS و UGS في ظل وجود عدة آبار لـ UKZ واحد
يقع الغاز على مسافة أقرب من 1/3 من عمقها ، وهو مصمم بعمق
يجب أن تكون الأنودات مجهزة بأجهزة قياس وتنظيم القيمة
التيار المتدفق منهم.

5. سلامة أنظمة الإمداد بالغاز وخطوط الأنابيب.

في المؤسسات لتخزين احتياطيات الغاز وللأغراض التكنولوجية ، يتم تثبيت حاملي الغاز - ضغط منخفض وعالي.

تستخدم حوامل الغاز منخفضة الضغط كخزانات احتياطية ، كأجهزة لتنقية الغاز من الشوائب الميكانيكية وضمان توحيد إمداداتها ، وكذلك لأغراض أخرى. الغاز فيها تحت ضغط من 1.5 إلى 4 كيلو باسكال. تم تصميم حوامل الغاز عالية الضغط لإنشاء حاويات غاز تزودها بضغط عالٍ ثابت (حتى 1.5 ميجا باسكال) للاحتياجات التكنولوجية (لأفران الغاز وقطع المعادن وما إلى ذلك).

يتم نقل الغازات من الشبكات الرئيسية إلى الخزانات ومنهم إلى المستهلكين عبر خطوط الأنابيب ، وهي عبارة عن أجهزة نقل. نظرًا للتنوع الكبير في الغازات المستخدمة ، تم تحديد لون تحديد خطوط الأنابيب (GOST 14202-66) ، المعروض في الجدول. 27.

يتم ترتيب خطوط الأنابيب وتصنيعها وتركيبها واختبارها وقبولها وفقًا لقواعد الترتيب والتشغيل الآمن لأوعية الضغط ، فضلاً عن قواعد الترتيب والتشغيل الآمن لوحدات الضاغط الثابتة ومجاري الهواء وخطوط أنابيب الغاز .

يُنصح بتركيب خطوط أنابيب الغاز على الأقواس أو الدعامات الخاصة حتى تتمكن من مراقبة صلاحيتها للخدمة ، والتحقق من إحكام الربط ، وبالتالي منع خطر الانفجارات والتسمم في حالة تسرب الغاز.

تنقسم خطوط أنابيب الأسيتيلين ، اعتمادًا على ضغط العمل للأسيتيلين ، إلى ثلاث مجموعات: ضغط منخفض - 0.01 ميجا باسكال ؛ متوسط ​​- أكثر من 0.01 إلى 0.15 ميجا باسكال وعالي - أكثر من 0 15 إلى 3 ميجا باسكال.

تنقسم أنابيب الأكسجين ، اعتمادًا على ضغط عمل الأكسجين ، إلى ثلاث مجموعات: ضغط منخفض - يصل إلى 0.07 ميجا باسكال ؛ متوسط ​​- أكثر من 0.07 إلى 1.6 ميجا باسكال وعالي - أكثر من 1.6 ميجا باسكال.

خطوط أنابيب الأسيتيلين لجميع المجموعات الثلاث وخطوط أنابيب الأكسجين ذات الضغط المنخفض والمتوسط ​​مصنوعة من أنابيب فولاذية غير ملحومة. تصنع خطوط أنابيب الأكسجين عالية الضغط فوق الأرض فقط من أنابيب النحاس الأحمر أو النحاس الأصفر. في الوصلات الملولبة لأنابيب الأكسجين ، يُمنع استخدام لف من الكتان أو القنب أو نهايات المسح ، وكذلك التلطيخ بالرصاص الأحمر والمواد الأخرى التي تحتوي على دهون. من أجل تشريب أو تزييت هذه المركبات ، يتم استخدام شحنة الرصاص الممزوجة بالماء المقطر.

في الوصلات ذات الشفة والتركيب لخطوط أنابيب الأكسجين ، يُحظر استخدام الحشيات المصنوعة من المواد العضوية (الكرتون ، المطاط ، البارونيت ، إلخ). اعتمادًا على الضغط ، يُسمح باستخدام كرتون الأسبستوس أو الحشوات المعدنية المصنوعة من الألومنيوم أو النحاس الملدن.

يجب تأريض خطوط أنابيب الغاز عن طريق توصيلها بالحلقة الأرضية ، كما يجب تزويدها بقوافل توصيل على جميع وصلات الفلنجات.

من أجل منع تشوه خط الأنابيب من تقلبات درجات الحرارة وحدوث قوى تنتقل إلى الآلات والأجهزة المتصلة بها ، يتم توفير إمكانية التمدد الحراري الحر لخط الأنابيب ، والتي يتم تركيب أجهزة تعويضية لها.

يتم وضع مجاري الهواء وخطوط أنابيب الغاز بمنحدر 0.003 باتجاه فواصل المياه الخطية ، مما يمنع تكوين المناطق التي يمكن أن يتراكم فيها النفط المتكثف. يجب فحص جميع أجهزة إزالة الزيت والماء من مجرى الهواء بانتظام.

لا يُسمح بتسخين هذه الأجهزة عند تجميدها إلا بالماء الساخن أو البخار أو الهواء الساخن. يجب أن تكون الصمامات وصمامات البوابة والصمامات في حالة عمل كاملة باستمرار وأن توفر في أي وقت انقطاعًا سريعًا وموثوقًا به لتزويد الهواء أو الغاز.

يجب أن يكون للأجهزة وخطوط الأنابيب الموجودة في أماكن العمل في الممرات الرئيسية التي تزيد درجة حرارة سطحها عن +45 درجة مئوية عازلًا حراريًا.

جهاز

تعمل أقطاب الأنود الأرضية على النحو التالي. كونها في المنحل بالكهرباء ، تمتلك المعادن المختلفة إمكانات قطب كهربائي ممتازة. لذلك ، إذا تم تشغيل "-" عبر خط الأنابيب من مصدر ثابت للكهرباء ، ويتم وضع قطب كهربائي يتكون من المغنيسيوم والألمنيوم أو الزنك في المنطقة المجاورة مباشرة للأنبوب ، والذي سيتم توصيل "+" به ، فإن هذه المعادن في فيما يتعلق بالصلب العادي في المنحل بالكهرباء سوف يؤدي وظيفة الأنود.

هذا العنصر ، في هذا النظام الكهروكيميائي ، سوف يدمر نفسه في التربة ، وبالتالي حماية الكاثود ، أي خط أنابيب الغاز أو الاتصالات الأخرى ، من التآكل.

وبالمثل ، يمكن حماية الخزانات المعدنية الموجودة تحت الأرض والأشياء الأخرى المصنوعة من مواد مسببة للتآكل من التلف. من أجل ضمان حماية الأجسام المعدنية الموجودة تحت الأرض بالمستوى المناسب ، من الضروري ليس فقط اختيار نظام القطب الموجب الأرضي عالي الجودة ، ولكن أيضًا لتنفيذ أعمال التركيب بشكل صحيح.

1. أحكام عامة

لتقليل ضغط الغاز والحفاظ عليه في شبكات توزيع الغاز واستهلاك الغاز ضمن الحدود المحددة ، بغض النظر عن استهلاك الغاز ، يتم توفير GRPs التالية: نقاط التحكم في الغاز (GRP) ، نقاط التحكم في الغاز (GRPB) ، نقاط التحكم في الغاز في الخزانة (GRPSH ) ، ونقاط تقليل الغاز تحت الأرض (PRGP) ووحدات التحكم في الغاز (GRU) ، والتي تتوافق مع هذا القسم و GOST R 56019 ، و GRPB و GRPSH - بالإضافة إلى GOST R 54960.

لقياس الغاز ، إذا لزم الأمر ، يمكن توفير نقاط قياس الغاز (PUG) ، بما في ذلك نقاط الكتلة والخزانة ، ووحدات قياس الغاز كجزء من GRU.

(طبعة جديدة. القس رقم 2)

5 منشآت حماية الصرف

6.5.1 مقبولة
الحلول التقنية في تصميم حماية الصرف بناءً على النتائج
المسوحات ومراعاة الموقف النسبي لمصدر التيارات الشاردة و
من الهيكل المحمي في مرحلة التكليف.

6.5.2 يجب أن يكون RHD
التصميم ، كقاعدة عامة ، في الأنود والمناطق المتناوبة تحت الأرض
اعمال بناء.

6.5.3 الإعدادات
يجب تصميم حماية الصرف عند التقاطع مع الهيكل و / أو
القرب من مصدر التيارات الشاردة. عندما تتم إزالة الهيكل من المصدر
التيارات الشاردة على مسافة تزيد عن 1000
م ، وكذلك إذا كان من المستحيل الاتصال بهم UDZ
يجب استخدام BCC مع الصيانة التلقائية لإمكانية الحماية.

يجب 6.5.4 RHD
التصميم بطريقة تجعل متوسط ​​التيار بالساعة لكل UDZ متصل
كهربائيًا لمحطة جر واحدة ، لا تتجاوز 20٪ من إجمالي الحمل
المحطات الفرعية.

6.5.5 فني
شروط ومخطط توصيل كابل الصرف UDZ بمصدر التيارات الشاردة
يجب أن يتم تنسيقه مع خدمة التشغيل للمصدر الحالي الضال.

التأريض

6. امدادات الطاقة UNP2-7-65

يتم توصيل مرفقات لوحة المفاتيح ، ووحدة UNP ، والضاغط ، وسخان الهواء بسلك أرضي مشترك ، والذي يؤدي إلى الترباس الأرضي المثبت على إطار السيارة على الجانب الأيسر. يجب توصيل هذا المزلاج بـ h.

7. سخان الهواء ل UNP2-7-65

2. تحقق من التوصيل الأرضي بلوحة التحكم. 6.3 افتح لوحة التحكم. تأكد من عدم وجود رطوبة أو أوساخ داخل لوحة التحكم وتحقق من موضع مقابض مفاتيح RCD وآلة "التسخين": يجب تشغيل RCD (مقبض.

9. تركيب خطوط أنابيب إنتراشوب

ما هي أقل مسافات مسموح بها بين محاور الأنابيب الموضوعة؟ 4. أخبرنا عن قواعد تأريض خطوط الأنابيب لإزالة الكهرباء الساكنة. .

وصلات العبور المرنة والتحويلة PGS ، وتحويلات التأريض ، والموصلات ، وأسلاك التأريض لتأريض الهياكل المعدنية.

الطائر PGS و PGM.

1. الغرض تستخدم وصلات العبور PGS لتأريض الهياكل المعدنية وأجسام الآلات والأجهزة.

2. يتم ضمان التشغيل العادي من خلال الشروط التالية:

• الارتفاع فوق مستوى سطح البحر لا يزيد عن 1000 متر.
• درجة حرارة الهواء من -45 درجة مئوية إلى +45 درجة مئوية.
• لا تزيد الرطوبة النسبية للهواء عن 85٪ عند درجة حرارة +20 درجة مئوية.
• البيئة غير قابلة للانفجار ولا تحتوي على غازات وأبخرة عدوانية بتركيزات تدمر المعدن والعزل.

قوة سحب الحبل من نهايات وصلات العبور 50 نيوتن على الأقل. حبل العبور PGS مصنوع من حبل فولاذي مجلفن ، الأطراف مصنوعة من الفولاذ مع طلاء معدني.

3. مجموعة التسليم

4. تشغيل وبيان تدابير السلامة - يجب أن يتوافق تركيب وصلات العبور PGS وتشغيلها مع "قواعد التشغيل الفني".

5. معلومات التخزين يجب أن يتم التخزين في أماكن مغلقة جافة وبدرجات حرارة تتراوح من -20 درجة مئوية إلى +40 درجة مئوية.

6. شهادة القبول رقم الدفعة التسلسلية اجتاز الاختبار والاختبارات ، ووجد أنه مناسب للاستخدام.

تاريخ الإصدار: وفقًا "للتسمية الحالية للمنتجات والخدمات (الأعمال) ، والتي تنص القوانين التشريعية للاتحاد الروسي بشأنها على اعتمادها الإلزامي" لا تخضع منتجات العبور PGS للشهادة الإلزامية.

7. الضمان تضمن المنشأة - الشركة المصنعة (المورد) التشغيل بدون مشاكل لمدة 5 سنوات من تاريخ التصنيع ، بشرط أن يراعي المستهلك شروط التشغيل والنقل والتخزين والتركيب المنصوص عليها في المواصفات الفنية.
