غلاية تسخين القطب الكهربائي جالان

تعليمات ووصف غلايات جالان جالان

تأين المبرد هو الأساس الذي يعمل على أساسه غلاية الإلكترود. لكن هذا لا يكفي للإجابة الكاملة على السؤال المتعلق بخصائص الجهاز.

من الجدير بالذكر أن وحدة التسخين Galan هذه تلعب دورين في نفس الوقت:

• جهاز التدفئة؛
• مضخة الدورة الدموية.

الآن تحديدًا حول كيفية سير جميع العمليات داخل غلاية Galan ، والتي تسمح لك بتسخين المبرد.

1. يتم تسخين الماء عن طريق التأين. هذه هي العملية التي تولد فيها الكهرباء طاقة حالية وتوجهها إلى جزيئات الماء.
2. ثم يبدأ السائل في الانقسام إلى أيونات - موجبة وسالبة الشحنة.
3. يؤدي عكس الشحنات إلى تسريعها وتبادلها. يحدث تبادل الأعمدة حوالي 50 مرة في الدقيقة.
4. يصاحب عملية التبادل إنتاج كمية هائلة من الحرارة.
5. يتم تسخين المياه هنا بشكل مباشر ، أي أن أجهزة التدفئة الأخرى لا تشارك في "عمليات" التدفئة.
6. عندما يتوقف إمداد المياه ، والذي يمكن أن يحدث لأسباب مختلفة ، يتوقف التأين ، وبالتالي يتوقف تشغيل غلاية الإلكترود دائمًا. هذا يوفر أداء ممتاز للسلامة من الحرائق.
7. أثناء التشغيل ، يبلى العنصر الهيكلي الرئيسي ، القطب. لكن بساطة تصميم غلاية Galant والتعليمات التفصيلية التي تعلقها الشركة المصنعة تسمح لك بتغيير الأقطاب الكهربائية بيديك مع نفاد مواردها.

العوامل المؤثرة على العمل

هناك العديد من النقاط المهمة التي لها تأثير مباشر على أداء وكفاءة تسخين المبرد في جهاز تسخين القطب.

• سائل. من أجل التشغيل الصحيح لمرجل غلاية القطب الكهربائي Galan ، فإنه يحتاج إلى السائل المناسب. يجب أن يكون المبرد موصلية معينة معينة. للقيام بذلك ، أثناء التثبيت ، يجب عليك تعيين المعلمات المناسبة للقوة الحالية. يتم عرض جميع المعلمات اللازمة للتشغيل الفعال لمرجل الإلكترود في التعليمات ، لذلك ركز فقط على دليل Galan ؛
• مخطط الاتصال. لها خصائصها الخاصة ، لذلك لا ينصح بشدة بالانحراف عن متطلبات الشركة المصنعة ؛
• التأريض. بدون تأريض عالي الجودة ، فإن غلاية تسخين القطب الكهربائي لن تكون قادرة على العمل. لذلك ، إذا لم تكن لديك مهارات كهربائي ، فيجب عليك دعوة متخصص لتوصيل المرجل ؛
• عند إدخال جهاز القطب في نظام التدفئة الحالي ، تأكد من تحديد معلمات الطاقة بشكل صحيح فيما يتعلق بمعلمات التشغيل. لا يمكن توصيل غلاية Galan إلا عند استخدام نظام أنبوبين مفتوحين مع انسكاب علوي ؛
• هناك متطلبات واضحة بخصوص معايير أنابيب نظام التدفئة. يبلغ قطر أنابيب الإرجاع والإمداد 32 مم على الأقل ، ويبلغ ارتفاع وحدة إمداد المياه 200 مم على الأقل ، ويتم تحديد الإنتاجية على أساس صيغة خاصة. وحدة واحدة من سعة غلاية التدفئة تستهلك 12 لترًا من الماء ؛
• التواجد في نظام الدائرة الكهربائية لسائل التبريد. المبرد في حالة غلاية القطب الكهربائي هو مشارك مباشر في الدائرة الكهربائية. لذلك ، إذا كان المبرد غائبًا فيه ، فلن يتمكن Galan ببساطة من العمل ؛
• الاعتماد على درجة حرارة المبرد واستهلاك الكهرباء. كلما ارتفعت درجة حرارة المبرد ، زادت الكهرباء التي يستهلكها نظام التدفئة لديك. في الوقت نفسه ، لا ينصح بتسخين المياه فوق 75 درجة ، لأن هذا يؤدي إلى زيادة استهلاك الطاقة وزيادة الحمل على الدائرة الكهربائية. في حالة التشغيل المطول في مثل هذه الأحمال ، قد تحدث مشاكل في الأسلاك.

ما مدى اقتصادية غلايات القطب؟

أما بالنسبة لاستهلاك الكهرباء بواسطة غلايات الإلكترود ، فهناك جدل مستمر. يدعي البائعون والمصنعون أن هذه الغلايات أكثر اقتصادا من عناصر التسخين. حتى أنهم يذكرون شخصية - بنسبة 30٪. يقول خصومهم أنه إذا كان المرجل 6 كيلو واط ، فسوف يستهلك 6 كيلو واط. لا أكثر ولا أقل.

هذا صحيح. لكن أصحاب أنظمة التشغيل يزعمون أنهم يدفعون أقل للتدفئة (كان بعضهم يحتوي على عناصر تدفئة ، والبعض يقارن فواتيرهم بفواتير الأصدقاء). لاحظ أن الرسائل السلبية مكتوبة فقط من قبل المنظرين الذين يدافعون عن استخدام عناصر تسخين قديمة ومعروفة. لا توجد ردود فعل سلبية من أصحاب (5 منتديات مشاهدة).

هناك واحد سلبي مشروط: بعد 2.5 سنة من التشغيل "الممتاز" ، انخفضت كفاءة النظام بشكل كبير ، وكان من الممكن رفعه جزئيًا فقط ، ولكن ليس بشكل كافٍ ، من خلال تحضير المبرد بعناية. للوهلة الأولى ، من الممكن حدوث انخفاض كبير في طاقة وحدة الحرارة لسببين: الأقطاب الكهربائية مهترئة وتحتاج إلى التغيير ، أو فشل شيء ما في الأتمتة. في أي حال ، تحتاج إلى الاتصال بمركز الخدمة للمتخصصين.

نفس الوضع مع الإغلاق: تم إيقاف تشغيل مصدر الطاقة ، وتوقف التدفئة. ومرة أخرى ، لا يوجد خمول ، ودرجة الحرارة مستقرة ، ولا يوجد هدر للكهرباء في حالة الخمول. هذا صحيح. ولكن لكي يكون كل شيء كما هو موصوف ، فإن التشغيل الآلي عالي الجودة ضروري ، وهذا ، كما نعلم ، ليس رخيصًا.

غلايات الحث صغيرة جدا

يقول الممارسون أن غلايات الإلكترود والحث هي أكثر ملاءمة لأرضيات الماء الدافئ. من الغلايات على عناصر التسخين. لديهم أتمتة أكثر تقدمًا ويتم الحفاظ على درجة الحرارة بشكل أكثر دقة. لكن الغلايات الحديثة متعددة المراحل على عناصر التسخين يمكنها أيضًا تنظيم قوتها ، على الرغم من أن هذا الانتقال مفاجئ - يؤدي تشغيل / إيقاف تشغيل عنصر تسخين واحد أو أكثر إلى زيادة الطاقة. لذلك إذا اخترت ، يمكن إعطاء الأفضلية لتنظيم أرضيات تسخين المياه للأرضيات الكهربائية. غلايات الحث في هذا المجال جيدة أيضًا ، لكنها أغلى بكثير.

لمزايا استخدام غلايات الإلكترود لتسخين المياه ، يمكن للمرء إضافة أبعادها الصغيرة ، والتكلفة المنخفضة (بالنسبة للغلايات على عناصر التسخين) والضوضاء أثناء الاستخدام (على عكس غلايات الحث ، التي تحدث الكثير من الضوضاء في بعض الأحيان). ولكن هنا يجب أن يؤخذ في الاعتبار أنه بالإضافة إلى الحاجة إلى خط كهرباء منفصل ، سيكون من الضروري أيضًا بناء حلقة أرضية منفصلة ، وهذه أيضًا تكاليف.

رسم بياني يوضح اعتماد استهلاك الكهرباء على درجة الحرارة الخارجية

بشكل عام ، من المستحيل أن نقول بشكل لا لبس فيه ما إذا كانت غلايات القطب جيدة أم سيئة. هناك بعض الإيجابيات ، ولكن هناك الكثير من السلبيات أيضًا. في الواقع ، من الضروري اتخاذ قرار في كل حالة محددة: كما هو الحال دائمًا ، عندما تكون هناك عدة خيارات ، تظهر مشكلة الاختيار. لكن كل شخص يتخذ قراره الخاص. نحاول عرض الموقف على أكمل وجه ممكن ، ولكن القرار متروك لك.

صنع غلاية كهربائية بأيديكم

لتجميع المرجل الأيوني بيديك ، فأنت بحاجة إلى: أنبوب ، قطب كهربائي ، معدن ساخن.

إذا كنت معتادًا على مبدأ تشغيل الغلايات الأيونية ، فضلاً عن ميزات تشغيلها ، وما زلت تريد أن تصنعها بنفسك ، فستحتاج إلى:

• آلة اللحام ومهارات العمل معها ؛
• أنبوب فولاذي بالأبعاد المطلوبة ؛
• قطب كهربائي أو مجموعة من الأقطاب الكهربائية ؛
• الأسلاك المحايدة والمحطات الأرضية ؛
• عوازل للمحطات والأقطاب الكهربائية.
• اقتران ونقطة الإنطلاق المعدنية
• الرغبة والمثابرة في تحقيق الهدف النهائي.

قبل البدء في تجميع المرجل بيديك ، يجب الانتباه إلى عدة نقاط مهمة. أولاً ، يجب تأريض المرجل

ثانيًا ، يتم تغذية السلك المحايد من المخرج بشكل حصري إلى الأنبوب الخارجي. وثالثًا ، يجب توفير المرحلة حصريًا للقطب الكهربي.

تقنية تجميع الغلاية افعلها بنفسك بسيطة للغاية. داخل أنبوب فولاذي يبلغ طوله حوالي 250 مم وقطره 50-100 مم ، يتم إدخال قطب كهربائي أو كتلة قطب كهربي من جانب واحد عن طريق نقطة الإنطلاق. من خلال نقطة الإنطلاق ، سيدخل المبرد أو يخرج. تم تجهيز الجانب الآخر من الأنبوب بوصلة توصيل لتوصيل أنبوب التسخين.

يتم وضع عازل بين نقطة الإنطلاق والإلكترود ، والذي سيضمن أيضًا إحكام الغلاية. العازل مصنوع من أي بلاستيك مقاوم للحرارة مناسب. نظرًا لأنه من الضروري ضمان الضيق وفي نفس الوقت إمكانية التوصيل الملولب مع نقطة الإنطلاق والإلكترود ، فمن الأفضل طلب عازل في ورشة التدوير لتحمل جميع أبعاد التصميم.

يتم لحام البرغي على جسم الغلاية ، حيث يتم توصيل طرف السلك المحايد والتأريض. يمكن تأمينه بمسامير أخرى. يمكن إخفاء الهيكل بأكمله تحت طلاء زخرفي ، والذي سيكون بمثابة ضمان إضافي لعدم وجود صدمات كهربائية. يعد تقييد الوصول إلى المرجل أول وأهم مهمة للامتثال لأنظمة السلامة.

كما ترى ، فإن تجميع غلاية قطب كهربائي بيديك هو هدف يمكن تحقيقه لأي شخص تقريبًا. الشيء الرئيسي هو معرفة مبدأ عملها ومراعاة احتياطات السلامة. الدفء لمنزلك!

مزايا وعيوب المراجل الأيونية

رسم بياني يقارن بين كفاءة قطب كهربائي ومرجل عنصر تسخين.

ميزة غلايات الإلكترود على الغلايات الكهربائية هي:

• لديهم نسبة عالية من الكفاءة (تصل إلى 95-98٪). يرجع هذا الرقم المرتفع إلى بساطة الجهاز ومبدأ تسخين المبرد ؛
• ليس لديهم ما يسمى ب "التشغيل الجاف". المبرد هو مشارك كامل الأهلية في الدائرة الكهربائية ، مما يزيل ارتفاع درجة الحرارة في حالة عدم وجوده. إذا ترك الماء النظام ، فستفتح الدائرة ببساطة دون أي عواقب سلبية ؛
• إنها اقتصادية للغاية ، حيث أنه عند درجة حرارة أقل من 75 درجة مئوية ، كما ذكرنا سابقًا ، يكون استهلاك الطاقة ضئيلًا. لذلك ، إذا تضاعفت ثلاث مرات عن طريق تسخين الغرفة باستخدام مشعات بدرجة حرارة أقل من هذه العلامة ، فإن توفير الطاقة يصبح ملموسًا ؛
• تصل إلى درجات حرارة التشغيل أسرع من الغلايات الكهربائية التقليدية وتبرد بنفس السرعة ، مما له تأثير إيجابي على استخدام نظام التحكم الآلي ؛
• لا يعانون من تقلبات الجهد. إذا انخفض الجهد الكهربي في الشبكة ، فلن يعمل المرجل إلا بطاقة أقل ، لكنه لن ينطفئ تمامًا ؛
• لديهم أبعاد أصغر بكثير لاستخدامها الأمثل في المنازل الخاصة والبيوت الصيفية.

ومع ذلك ، بالإضافة إلى المزايا ، فإن غلايات الإلكترود لها عيوبها أيضًا:

رسم بياني لاستهلاك الكهرباء بواسطة مرجل قطب كهربائي وتقلبات درجات الحرارة الموسمية.

• تعمل الغلايات الأيونية فقط مع مصادر طاقة متغيرة ، حيث يحدث التحليل الكهربائي للماء مع التيار المباشر. لذلك ، لا يمكن أن تعمل هذه الغلايات من أنظمة الطاقة في حالات الطوارئ ، مثل البطاريات ؛
• تتطلب أنظمة القطب الكهربي جودة المبرد. كلما انخفضت موصلية المبرد ، انخفضت قوة المرجل. بالإضافة إلى ذلك ، تتناقص قوة المرجل مع تكوين المقياس ؛
• عند تركيب المرجل ، من الضروري تأريضه ، لأن خطر حدوث صدمة كهربائية أثناء انهيار العازل أعلى بكثير من خطر تسخين الغلايات ؛
• كما ذكرنا سابقًا ، لا يجب تسخين المبرد فوق 75 درجة مئوية ، حيث سيؤدي ذلك إلى زيادة استهلاك الطاقة ؛
• يؤدي دخول الهواء إلى الغرفة ، حيث يتم تسخين الماء ، إلى تسريع عمليات التآكل ؛
• لا يمكنك استخدام الماء من نظام تسخين أحادي الدائرة بغلاية أيونية ، لأنه مشبع بالأيونات الحرة ؛
• من الضروري أن يكون لديك معرفة في مجال الكهرباء من أجل مراعاة خصائص التوصيل الكهربائي للماء. هذه المعرفة ضرورية للتحكم في تشغيل المرجل.

وسيلة نقل الحرارة للغلايات الأيونية

لن يستغرق تركيب غلاية قطب كهربائي الكثير من الوقت من المالك. لا توفر غلايات تسخين الأنود المدمجة إمكانية الاتصال بنظام عادم الغاز ، ولا تتطلب بناء وسادة خرسانية خاصة وتشغل الحد الأدنى من المساحة الصالحة للاستخدام في المنزل. الفارق البسيط الوحيد الذي قد يحير المالك هو قرار توافق غلاية القطب الكهربائي مع مبرد معين.

المياه العادية ليست مناسبة لملء النظام ، لذلك سيحتاج المالك إلى وقت لشراء وإعداد التركيبة اللازمة. يمكنك قراءة المزيد عن سائل تدفئة الغلايات هنا. يجدر اختيار مضاد التجمد وفقًا للتوصيات المقدمة من الشركة المصنعة للجهاز.

يجب أن يحتوي مضاد التجمد على الخصائص التالية:

1. حماية العناصر الداخلية للنظام من التآكل ؛
2. لها سعة حرارية عالية ونطاق درجة حرارة تشغيل قصوى ؛
3. لها تركيبة كيميائية مستقرة ؛
4. كن آمنا
5. وجود تركيبة كيميائية خاملة فيما يتعلق بالأختام المطاطية المستخدمة في الدائرة ، إلخ.

كما ترون ، فإن غلايات التسخين الأيونية المشتراة ، والتي يجب عليك قراءتها بالتأكيد قبل أن تقرر تثبيت الجهاز ، ستعمل فقط بشكل صحيح مع نوع معين من مضاد التجمد. المبرد المختار بشكل صحيح لا يترك الرواسب ورواسب الملح الصلبة على المكونات الداخلية للدائرة والمرجل ، ويحتفظ بالخصائص الأصلية لأسطح التبادل الحراري ويساهم في التشغيل الفعال والاقتصادي لنظام التدفئة بأكمله.

حول الفوائد

قبل الحديث عن مزايا غلاية الإلكترود كنظام تدفئة في المنزل ، تجدر الإشارة إلى أن هذا الخيار ممكن فقط في حالة وجود أسلاك كهربائية موثوقة وحالة شبكة مستقرة. عند حدوث انقطاعات متكررة في التيار الكهربائي وانخفاض مفاجئ في الجهد ، لا معنى لتركيب مثل هذه المعدات ، لأن الوحدة لن تكون قادرة على العمل بشكل طبيعي.

ولكن حتى هنا يمكنك العثور على طريقة للخروج إذا اشتريت مولدًا يعمل بالديزل أو UPS في الوقت المناسب - وهو مصدر طاقة غير متقطع. تتراكم كمية معينة من الكهرباء ، ويمكن أن تكون كافية لعدة ساعات من تشغيل غلاية الإلكترود في حالة وقوع حادث. يمكن لبعض طرز UPS تنظيم الجهد بسبب المثبت المدمج.

بالإضافة إلى ذلك ، في قرى الضواحي الصغيرة هناك حصة معينة لاستهلاك الكهرباء من قبل منزل خاص. خلاف ذلك ، ستكون هناك حاجة إلى إذن خاص ، بشرط أن يتم حل هذه المشكلة من الجانب الفني.

إذا كانت المشاكل الموصوفة للمالك لا تهمه ، فسيكون قادرًا على تقدير جميع مزايا غلاية الإلكترود:

• مستوى عال من الأمن. تم تصميم الجهاز بحيث يتم استبعاد إمكانية تسرب التيار الكهربائي ، مما يعني حدوث شرارة وظواهر أخرى مماثلة. أثناء التشغيل ، يكون حدوث حريق خطير أمرًا مستحيلًا تقريبًا ، مما يسمح باستخدام الوحدة للحفاظ على الحد الأدنى من درجة الحرارة دون إشراف خارجي.
• أبعاد مدمجة وإمكانية التضمين في شبكة تسخين الغاز. نتيجة لذلك ، يبدأ غلاية الإلكترود بالعمل عند توقف إمداد الغاز.
• التسخين السريع لنظام التدفئة والتشغيل الصامت للوحدة وإمكانية استبدال عناصر التسخين دون تغيير الجهاز بالكامل.
• التثبيت ممكن في المباني السكنية دون ترتيب غرفة المرجل والمدخنة. بالإضافة إلى ذلك ، فإن تركيب الوحدة بسيط للغاية ويمكن أن يتم يدويًا.
• كفاءة عالية - تصل إلى 96٪ أثناء التشغيل ، وعند التسخين ، يتم توفير حوالي 40٪ من الكهرباء. في الوقت نفسه ، التلوث غائب تمامًا - السخام أو الأبخرة أو الرماد أو الدخان.

غلايات القطب

تحتوي هذه الأجهزة على موصل مبرد (إلكتروليت) بين الجسم (كاثود) والعنصر الداخلي (الأنود).عندما يتم توصيل المرجل بالتيار الكهربائي ، تبدأ أيونات الإلكتروليت في التحرك بين الكاثود والأنود. تغير الجسيمات اتجاهها 50 مرة في الثانية ، ونتيجة لذلك يسخن المبرد بسرعة. مع التركيبة الصحيحة للإلكتروليت ، تعمل الغلاية بكفاءة عالية.

يمكنك تشغيل مثل هذا الجهاز في دائرة التدفئة بنفسك. لكن لا يمكن توصيله بالشبكة إلا من قبل متخصص مؤهل. على الرغم من حقيقة أنه يمكن إدخال الجهاز في دائرة التسخين في أكثر الظروف ضيقة ، إلا أنه لا يمكن تسميته مضغوطًا - هناك حاجة إلى مساحة كبيرة لتثبيت مضخة الدورة الدموية ، ووحدة التحكم ، وخزان التمدد ، وأجهزة الحماية والتحكم . هناك قيود على طول النظام ؛ لا يمكن استخدامها في دائرة DHW.

7. Koterm موديل "Dachnik M" - بسعر 8990 و 10999 روبل

"Dachnik M" - جهاز من نوع التدفق به 2 أو 4 فوهات. مصمم للتشغيل في دوائر ثاني أكسيد الكربون المغلقة مع الدوران الطبيعي أو القسري لسائل التبريد. ومن بين المزايا أبعاد الجهاز والكفاءة المعلنة.

يتم دائمًا تنشيط نظام تسخين التشغيل بالكامل مع غلاية قطب كهربائي. لذلك ، يلزم وجود أنابيب بلاستيكية وشاشات عازلة على الصلب أو مشعات الحديد الزهر. يتم استكمال قائمة العيوب بصرامة مثل هذا المرجل لتكوين المبرد.

هذا المرجل مضغوط للغاية. في الصورة التالية يمكنك أن ترى كيف تبدو وحدة التدفئة مع هذه الغلاية:

يرجى ملاحظة: لا يمكن الجمع بين جهات الاتصال الخاصة بالأرض والصفر ، والموجودة جنبًا إلى جنب على علبة الجهاز. لأنه مع الملء المُجمَّع بشكل صحيح للوحة الكهربائية ، سيعمل RCD أو difavtomat في اللحظة التي يتم فيها تشغيل Summer Resident

الخصائص التقنية للخط "Dachnik M"

صفة مميزة	المعنى
خيارات الطاقة التسلسلية ، كيلوواط	3.5, 5
درجة حرارة مخرج المبرد ، 0 درجة مئوية	10 — 55
المبرد الموصى به	المحلول المائي الأصلي لموصلية كهربائية معينة
الأبعاد (طول × عرض × عمق) ، مم	250 × 130 × 130
المعدات الأساسية	وحدة تحكم ، ترموستات ، كابل

مراجعة بالفيديو للمالك حول المرجل "Dachnik M":

8. جالان - من 3900 إلى 13200 روبل

يتم تمثيل غلايات القطب الكهربائي Galan بنماذج أحادية وثلاثية الطور. مناسب فقط لنظام تدفئة مغلق كمصدر حرارة رئيسي أو مساعد.

يميز معدل التسخين المرتفع لسائل التبريد والأبعاد الصغيرة غلايات Galan القابلة للإصلاح عن خيارات معدات التدفئة الموجودة ، والمماثلة في الطاقة.

تدعي الشركة المصنعة أنه ، وفقًا للمنحدر الموصى به لأنابيب الأنابيب ومنطقة التسخين التي تصل إلى 50 مترًا مربعًا ، يمكنك الاستغناء عن تركيب مضخة تدوير. على الرغم من أنه من الناحية العملية ، فإن توصيل المضخة أسهل بكثير من تصميم ثاني أكسيد الكربون بتدفق الجاذبية.

الخصائص التقنية لخط جالان

صفة مميزة	المعنى
خيارات الطاقة التسلسلية ، كيلوواط	2, 3, 5, 6, 9, 15, 25, 36, 50
درجة حرارة مخرج المبرد ، 0 درجة مئوية	10 — 55
المبرد الموصى به	سائل أصلي مضاد للتجمد ، ماء نقي بمقاومة 3-3.2 كيلو أوم
الطول ، مم	315 — 570
المعدات الأساسية	ترموستات ثنائي القناة Galan "Navigator"

تقرير فيديو عن استخدام غلاية جالان في غاز ثاني أكسيد الكربون لمنزل خاص:

المميزات والعيوب

هل من المناسب استخدام هذا النوع من الغلايات للتدفئة؟ اعتقد نعم. إنه جيد بشكل خاص في الأماكن التي يكون فيها جهد التيار الكهربائي غير مستقر: حتى عندما ينخفض ​​الجهد إلى 180 فولت ، يستمر غلاية القطب في العمل. تنخفض قوتها ، لكنها تستمر في العمل. ما هو مناسب أيضًا لمثل هذا النظام: مع الأتمتة المختصة والتوصيل الصحيح للغلاية ، يكون النظام مستقلاً ويمكنه الحفاظ على درجة الحرارة المحددة من تلقاء نفسه.نقطة إيجابية أخرى: إذا اختفى الماء من النظام لأي سبب من الأسباب ، فسيتوقف الجهاز ببساطة عن العمل. لن تحترق ، ولن تتدهور ، لكنها ببساطة لن تعمل ، لأن الماء ، في هذه الحالة ، هو وسيط العمل. لا يوجد - لا يوجد تيار.

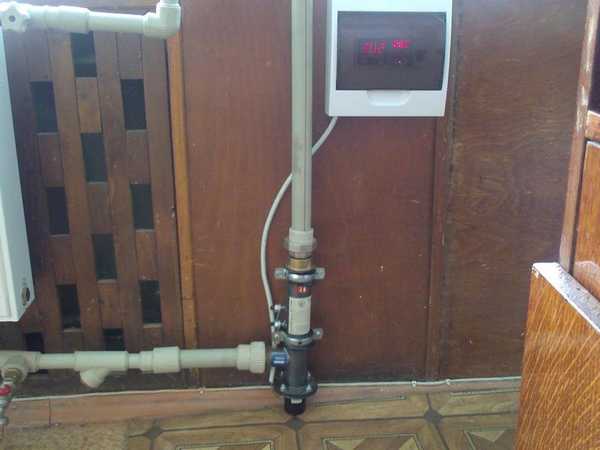

مثال على تركيب غلاية كهربائية

الآن للعيوب. من مبدأ تشغيل غلاية الإلكترود ، يظهر عيبها الرئيسي: الدقة في تكوين الماء. الماء ليس مناسبًا لأي شخص ، ولكن له خصائص معينة. عند بدء تشغيل النظام ، من الضروري تحضير المبرد وفقًا لتوصيات الشركة المصنعة للغلاية. عادة ما تكون هذه بضع ملاعق صغيرة من الملح أو الصودا لكل لتر من الماء في النظام. في الواقع كل شيء. يمكنك أيضًا استخدام سوائل خاصة تنتجها الشركات المصنعة نفسها. لكن هذا لمن لا يريد أن يزعج نفسه على الإطلاق.

من ناحية أخرى ، من خلال تغيير تركيبة الماء ، يمكنك "تعديل" قوة المرجل وفقًا لاحتياجاتك: من حيث المبدأ ، يمكنك جعله يعمل بقوة أكبر وأقل مقارنة بما هو مذكور في جواز السفر. مطلوب فقط تغيير التركيب الكيميائي للمبرد المنحل بالكهرباء

من المهم عدم المبالغة هنا ، وإلا يمكنك "تعديل" التكوين حتى تفشل الغلاية تمامًا وعلى الفور. لذلك ، ابق ضمن الحدود المحددة من قبل الشركة المصنعة (كالمعتاد ، يشار إلى "من" و "إلى")

لحظة سيئة أخرى. أكثر من ذلك. ينتشر التيار في الماء ، ويدور الماء في النظام. ومن حيث المبدأ ، لا يتم استبعاد إمكانية لمس الرادياتير وتلقي صدمة كهربائية كبيرة. وهذا يعني شرطًا آخر لا غنى عنه للتشغيل الآمن عند استخدام غلايات الإلكترود لتسخين المياه: يلزم وجود أرضية منفصلة موثوقة وعالية الجودة. إنه يساعد فقط على تجنب مثل هذا الموقف.

ليست أكثر اللحظات متعة - الحاجة إلى التنظيف الدوري للنظام واستبدال الأقطاب - تصبح تدريجياً أرق وتنخفض كفاءة التدفئة. في هذا ، لا تتمتع غلايات الإلكترود بمزايا على الغلايات الكهربائية التقليدية ذات عناصر التسخين.

ملامح المراجل الأيونية

لطالما كان هناك رأي بين مالكي العقارات بأن التدفئة باستخدام الطاقة الكهربائية هي مهمة محفوفة بالمخاطر إلى حد ما يمكن أن تؤدي إلى تكاليف تشغيل رائعة. في الإنصاف ، تجدر الإشارة إلى أن هذا الرأي ينطبق على الغلايات الكهربائية ذات عنصر التسخين المدمج. سمح ظهور المراجل الأيونية في السوق بتبديد الأسطورة حول التكلفة العالية للتدفئة الكهربائية في المنزل. يضمن الجهاز الفريد لمرجل تسخين القطب الكهربائي استخدامًا رشيدًا واقتصاديًا للموارد.

بالإضافة إلى الميزة الواضحة في شكل الكفاءة ، فإن غلاية تسخين القطب الكهربائي لديها عدد من الصفات الإيجابية الأخرى ، من بينها:

• عمر خدمة طويل
• الحماية من الحرارة الزائدة؛
• جسم مضغوط
• بسيطة التركيب؛
• القدرة على تحديد أوضاع التشغيل للاستهلاك الأكثر اقتصادا لموارد الطاقة ؛
• سلامة عالية من الحرائق والانفجارات ؛
• العمل بالوقود المتاح ؛
• عالمية؛
• حماية الدائرة من التجمد (بالنسبة للغلايات الأيونية ، يكون استخدام المبرد غير المتجمد أمرًا نموذجيًا) ؛
• الحفاظ على البيئة؛
• درجة عالية من السلامة الكهربائية ، إلخ.

مبدأ تشغيل المرجل الكهربائي للإلكترود للتدفئة

هذا ما يبدو عليه المرجل الكهربائي.

يسمى هذا المرجل أيضًا أيوني. هذا يرجع إلى مبدأ تحويل الطاقة الكهربائية إلى طاقة حرارية. في حد ذاته ، غلاية الإلكترود صغيرة جدًا. يتم تركيب غلاية كهربائية ذات قطب كهربائي للتدفئة على أنبوب ولا تحتاج حتى إلى تركيبها بشكل إضافي على الجدران. إنه يحتفظ بنفسه على حساب المرأة الأمريكية التي زرع لها ، وهذا يكفي.

يشبه جسم المرجل الكهربائي للإلكترود قطعة من الأنابيب يبلغ طولها حوالي 40 سم ، ويتم تثبيت قضيب معدني في أحد الأطراف. يكون الطرف الثاني إما مغلقًا ، أو يتم لحام أنبوب فرعي فيه لتدوير المبرد.في المجموع ، هناك نوعان من الأنابيب الفرعية للتزويد والعودة في جسم المدفأة. قد تكون موجودة:

• واحد في النهاية ، والثاني عمودي على الجانب ؛
• كلاهما في الجزء الجانبي عمودي على الجسم ومتوازي مع بعضهما البعض.

مبدأ تشغيل غلاية التدفئة الكهربائية هو أن الأيونات تتحرك بين الكاثود (القطب الموجب الشحنة) والأنود (القطب السالب الشحنة). هم ، بدورهم ، يمكن أن يكونوا شحنة موجبة وسالبة. في الوقت نفسه ، تتغير قطبيتها باستمرار ، ويتغير نفس الأيون زائدًا بمقدار سالب 50 مرة في الثانية. وبسبب هذا ، فإن حركة الأيونات فوضوية ، لأن الموجب يجذب الطرح ، وعندما يكون هناك تغيير ثابت في القطبية ، فإن الجسيمات ، وفقًا لذلك ، تغير متجه الحركة.

نتيجة للحركات الفوضوية السريعة للأيونات ، يحدث الاحتكاك ، مما يؤدي إلى تسخين سائل التبريد لمراجل التدفئة الكهربائية بسرعة. يكون معدل التفاعل مرتفعًا لدرجة أن طول 40 سم يكفي لتسخين السائل المتداول في الغلاية. يعمل القضيب المعدني ككاثود ، يتم توفير طور له ، أي علامة زائد. الصفر ، وهو ناقص ، متصل بالجسم ، بينما القضيب لا يتصل بالجسم ، إلا من خلال المبرد. هم معزولون عن بعضهم البعض. إذا لم يكن هناك مبرد في غلاية التسخين الكهربائي للإلكترود ، يتوقف التفاعل.

مساوئ طريقة التسخين هذه:

يحدث تسخين المبرد بسبب ملامسة السائل للشحنات الكهربائية. الماء هو أفضل موصل ، وبسبب مقاومته ، فإنه يغلي بسرعة. لذلك ، من الضروري تغيير تركيبة المبرد بطريقة تقلل من مقاومته. في هذه الحالة ، يجب ملاحظة مستوى تيار التشغيل بالأمبير. لكل سخان ، يتم الإشارة إلى قيم البداية والحد الأقصى للتيار في الوثائق الفنية. لتحقيق القوة الحالية المطلوبة ، يضاف ملح الطعام إلى السائل ، وهو الملح المستخدم في الحياة اليومية.

يعمل غلاية التسخين الكهربائي للإلكترود فقط مع مبرد مُعد خصيصًا.

يجب أن تتوافق كمية الملح في الماء مع معيار الدولة رقم 2874-72. في الممارسة العملية ، كل شيء يحدث عن طريق قياس القوة الحالية. إذا كانت قيمته غير كافية ، يضاف ملح الطعام إلى السائل ، ولكن إذا تجاوزت القيمة المعايير المسموح بها ، يضاف الماء المقطر إلى المبرد. لا يوجد عمليا أي شوائب معدنية أو ملحية في الماء المقطر ، بينما توجد العديد من هذه الشوائب في ماء الصنبور ، خاصة في ماء الآبار أو البئر. يتم التحكم في درجة حرارة سائل التبريد بواسطة مستشعرات خاصة. عند الوصول إلى درجة الحرارة المحددة ، يقومون بإيقاف تشغيل الغلاية وتشغيلها عندما يبرد الماء.

بديل آخر لتسخين المياه هو تسخين البخار في المنزل. والذي يعمل بطريقة مختلفة تمامًا.

يمكن قراءة كل شيء عن التسخين بالبخار افعل ذلك بنفسك (الصور ومقاطع الفيديو) هنا.

مقارنة بين كفاءة قطب كهربائي وغلاية كهربائية تقليدية.

يثني المصنعون على غلايات الأقطاب الكهربائية لكفاءتها العالية. يفسرون عدم وجود خسائر من خلال حقيقة أن التيار الكهربائي يسخن المبرد مباشرة. لكن في الوقت نفسه ، لسبب ما ، لا شيء يقال عن الخسائر عند استخدام عناصر التسخين. سأقدم صورة لتذكيرك بأجهزتهم:

داخل عنصر التسخين ، يتم تسخين حلزوني نيتشروم بالتتابع ، ثم حشو البريكلاز ، ثم أنبوب معدني. هذا الهيكل كله ملفوف بإحكام ولا توجد تجاويف هوائية بالداخل يمكنها الاحتفاظ بالحرارة. لذلك ، يتم إنفاق كل الطاقة المنبعثة من لولب نيتشروم تقريبًا على تسخين الماء. بالضبط نفس الشيء كما في غلاية القطب.

هناك بيان آخر صادر عن الشركات المصنعة: "غلاية الإلكترود تسخن الماء بشكل أسرع من عنصر التسخين. لأن الماء يسخن في جميع أنحاء حجم المرجل. هذه أيضًا حجة مثيرة للجدل.يوجد القليل من الماء داخل الغلاية ، ويتم استخدام قدر كبير من الطاقة لتسخينه. بالطبع ، سيكون هناك نوع من الميزة في الوقت المناسب ، ولكن على الأرجح لن تلعب دورًا لك. ولن تجلب أي مدخرات موعودة بنسبة 30٪.

درجة حرارة المبرد في النظام مهمة جدًا أيضًا. هذا يرجع إلى حقيقة أنه عندما ترتفع درجة حرارته ، تنخفض مقاومته. وهذا يسبب زيادة في استهلاك الطاقة:

إن المغزى من كل ما قيل أعلاه هو أن غلاية الإلكترود لا تتمتع بأي ميزة خاصة من حيث الكفاءة مقارنة بالغلاية الكهربائية التقليدية ، ولكن هناك صعوبات إضافية في التشغيل. سنتحدث عن الصعوبات الأخرى أدناه.

استنتاج

بغض النظر عن مدى التقدم التكنولوجي في طرق تسخين المبرد ، ولكن في حالة وجود سلسلة من المعدات الكهربائية باهظة الثمن ، لا يمكن اعتبارها مربحة طالما أن تكلفة الكهرباء لا تزال هي الأعلى بين ناقلات الطاقة في الاتحاد الروسي.

الحل الحقيقي لمشكلة التسخين المريح للمساكن حيث لا يوجد غاز هو الغلايات ذات عناصر التسخين. اليوم ، يتم تقديم النماذج لأي احتياجات للمستهلك - هناك نماذج بسيطة ، وهناك نماذج أكثر راحة. مع نسبة جيدة بين الميزات والنموذج ، تم تقديم خط eloBLOCK VE من Vaillant. وبفضل نظام الخدمة المتطور للشركة ، ستكون هذه الغلايات مقبولة في المنازل للإقامة المؤقتة والدائمة. في أي منطقة من مناطق روسيا.
