Дизайн на бойлер
Дизеловият котел се състои от блок за управление, горивна камера, дизелова горелка, топлообменник, горивен филтър и комин.
Контролен блок необходими за автоматично регулиране на горелката и помпата. С него можете да контролирате температурата и да я регулирате в зависимост от метеорологичните условия и предпочитания микроклимат.
В горивната камера горивото, използвано за отопление, се изгаря. При избора на подходящо оборудване е необходимо да се вземе предвид такъв индикатор като коефициента на съпротивление на горивната камера.
Дизелова горелка трябва да бъде настроен правилно, тъй като работата на този елемент влияе върху отоплението на отоплителната система и колко гориво е необходимо и дали може да се спести.
В топлообменника охлаждащата течност се нагрява. Отоплението се основава на принципа на обмен на топлинна енергия в зоната между топлообменника и горивната камера.
Филтрирайте се използва за предотвратяване на навлизането на отпадъци и мръсотия в горелката, а надеждността на цялата система зависи от това колко правилно е монтиран коминът.
Веднага трябва да се отбележи, че отоплителна система, използваща дизелов тип, по дефиниция не може да бъде евтина. Въпреки това финансовите разходи могат да бъдат намалени чрез висококачествена изолация на къщата, както и периодична поддръжка на инсталираното оборудване.
Как да изберем
При избора е необходимо да се съсредоточите върху следните характеристики:
- термична мощност;
- масов разход на гориво;
- производителност на помпата, смукателна мощност;
- консумация на енергия.
Топлинната мощност е основният параметър, по който е необходимо да изберете горелка за отоплителен котел. Показва се в киловати и показва количеството топлина, отделена при изгарянето на горивото.
Дизеловите горелки се произвеждат с определени предварителни настройки за оптимално разсейване на топлината. Въпреки това, по време на настройка преди пускане в експлоатация, действителната мощност може да се регулира в широк диапазон чрез регулиране:
- дюза;
- налягане на горивната помпа;
- количеството на подадения въздух.
При избора е важно да се изясни целият възможен диапазон от промени в мощността на горелката, което е лесно да се определи от таблицата в техническата документация.
Масовият разход на гориво зависи преди всичко от настройките на топлинната мощност на горелката и качеството на самото устройство. Можете да посочите дебита в същата таблица, където са посочени параметрите за настройка.
Капацитетът на помпата определя от каква дълбочина устройството ще може да подава дизелово гориво самостоятелно. Ако резервоарът за дизелово гориво е разположен на нивото на самата горелка, тогава смукателната мощност може да е малка.
За заровени подземни хранилища е особено важно да се посочи максималната дълбочина, от която помпата ще може да издигне горивото, дори като се вземе предвид неговият повишен вискозитет при относително ниски температури. Консумацията на мощност определя количеството електричество, което ще е необходимо за работа на вентилатора, запалката и контролния блок на горелката
Консумацията на мощност определя количеството електричество, което ще е необходимо за работа на вентилатора, запалката и контролния блок на горелката.
комин
Коминът е основната част от топлогенераторите. Монтажът на отоплителна система не е възможен без тази горивна камера с въглероден окис. Коминът в жилищния комплекс е вътрешен и външен. Външният комин е инсталация тръба в тръба. Комините могат да бъдат индивидуални - когато един комин е монтиран на няколко топлинни агрегата. С помощта на специалист се избира и изчислява комин.Неправилната инсталация на комина може да доведе до бъдещи ремонти (ако монтажът е извършен без да се вземе предвид формата на покрива, тогава вятърът навлиза в комина и има възможност за гасене на пламъка)
Важно е да знаете, че ширината на тръбата на комина трябва да бъде по-голяма от ширината на уреда на дизелов двигател
Всеки уред за гориво, газ или дизел, или дърва, дизел-газов котел, комин трябва да бъде изработен от стомана. Поради изпаряването на агресивни киселини, комин, изработен от различен материал, ще трябва да бъде ремонтиран много скоро. А газовите частици въглероден оксид, проникващи през пукнатините в къщата, ще навредят на вашето здраве. Следователно инсталирането на стоманен комин е най-надеждният вариант както от страна на ремонтните задачи, така и от страна на здравето.
Съвсем наскоро на пазара се появиха комини с необичайна конфигурация, те се наричат изолирани коминни вентилационни системи. Монтажът се извършва от специалисти, тъй като системата е сложна, многовариантна и универсална. Цената на такъв изолиран комин е на същото ниво като цената на комин от неръждаема стомана. Такива комини са много устойчиви на киселини и няма да изискват ремонтни работи.
Как да направите дизелов котел със собствените си ръце
И така, първо ще одитираме съществуващото оборудване и материали. Определено трябва да имате следното под ръка:
- Резервоари за съхранение на гориво
- Метална цев 200л
- Дизелова горелка
- Система за подаване на гориво
- Автоматика за бъдещия котел
- Спирателни клапани, фитинги, тръби
- Инструменти за монтаж (заваръчна машина, ъглошлайф и др.)
- Схемата, според която ще свържете котела към системата за подаване на гориво
Така че, нека да продължим директно към процеса на създаване на нашия бъдещ "топъл" асистент.
Стъпка 1. Вътре в цевта трябва да заварите 3 опори, успоредни на земята. Първата опора ще е необходима директно за монтажа на самия котел.
Втората опора ще бъде необходима за монтиране на вратата на котела, така че трябва да се направи приблизително на височината на вратата на вентилатора от земята.
Третата опора се поставя на разстояние 20 см от горната част на цевта.
Стъпка 2. Правим дъното на нашия котел. Неговата роля играе стоманен лист с дебелина най-малко 4 мм. Диаметърът, както разбирате, трябва да съответства на диаметъра на цевта на нашия бъдещ котел.
Стъпка 3. Започваме да правим решетки. В класическата версия решетката е чугунена решетка, която служи за отстраняване на пепелта от горивната камера, както и за свободна циркулация на въздуха в пещта. В нашето изпълнение решетката ще бъде кръг от стомана (вземете листа възможно най-дебел, така че да изгаря по-бавно с течение на времето) с прорези.
Стъпка 4. Изработка на капака на бойлера. По аналогия с дъното, за капака използваме стоманен лист с дебелина 5 мм или повече. И съответно от него изрязваме кръг с желания диаметър.
След това трябва да направим още един отвор в центъра на този капак - той ще бъде необходим за допълнително фиксиране на тръбата, която ще премине през котела.
Не забравяй! Подпори за дялове - същите тези 3 броя, трябва да монтирате строго една над друга!
Стъпка 5. Правим дупка за вратата на фурната. За да направите това, трябва да направите дупка в долната част на цевта и да монтирате вратите.
Стъпка 6. Пристъпваме към изграждането на пещта на котела, което ще трябва да се направи през стената на котела. Задължителен елемент е преграда, която разделя отделението на пещта от отделението за пепел.
Как работят дизеловите горелки
Принципът на действие на такъв елемент се основава на процеса на горене, което става ясно и от името му. Устройството обаче може да работи само когато горивото се комбинира с кислород. Всъщност работата на горелка за котли за дизелово гориво е проста, но има някои характеристики:
1).Наличие на дюза - това дава равномерно разпределение на течното гориво преди да влезе в горивната камера. Този принцип е един от основните за нормалното функциониране на елемента.Благодарение на него се получава фино дисперсна атомизация на енергийния носител, след което реакцията на горивото с кислород се осъществява по-бързо. Това дава възможност за регулиране на процеса на горене.
2) Работата на горелката изисква внимателно филтриране на дизеловото гориво преди процеса на горене.
3) Също толкова важно е наличието на вентилатор в дизайна на устройството. С негова помощ се създава необходимото налягане и нормалната работа на агрегата.
4) И, разбира се, отделно котелно помещение. В края на краищата, когато работят, горелките за дизелови котли за отопление създават много шум, така че се препоръчва да се постави този вид оборудване в отделна стая - котелното помещение. Ако това не е възможно по някаква причина, тогава можете да използвате шумопоглъщащ кожух, който трябва да поставите на горелката.
Но как протича целият процес?
с помощта на помпа горивото влиза в устройството. Между другото, горелката поема само необходимото количество гориво, а останалото се връща обратно в резервоара. След това се извършва филтрирането и нагряването на енергийния носител до определена температура. След това влиза в дюзата, където се пръска. След това се извършва процесът на влизане на кислород в горивната камера. Вътре се създава вихър с помощта на специални остриета, което ви позволява да контролирате факлата. Пред дюзата са разположени електроди, с помощта на които протича процесът на запалване на горивото. Ето как започва бойлерът!
Важно! След закупуване и монтаж настройте дизеловата горелка. Как да направите това, прочетете нашата статия за Монтаж и конфигурация на дизелови горелки!
опция за пиролиза
Този дизайн е толкова популярен, че се произвежда и в промишлени предприятия. В този случай маслото в резервоара се запалва. При нагряване се изпарява, парите се издигат нагоре в горивната камера (тръба с дупки), където, смесвайки се с кислорода, продължават да горят. В камерата за последващо горене (разширяване на тръбата) има пълно и окончателно окисляване (изгаряне) на всички компоненти на горивото.
Направи си сам котел за тренировка: метод на пиролиза
За нормална работа на пещта въздухът се подава към контейнера, където се намира маслото, и първичното изгаряне се извършва през специален отвор с амортисьор. Позицията на този амортисьор регулира интензивността на горене и температурата в помещението. Въздухът трябва да тече свободно в горната горивна камера. Поради това се прави вертикална тръба с два резервоара с голям брой дупки.

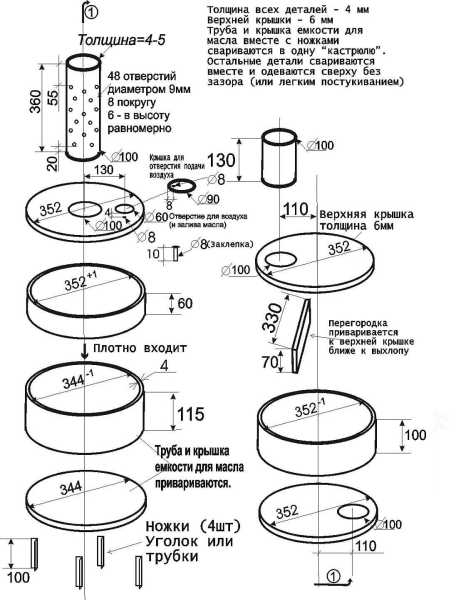

Котел за отработено масло. Чертеж с размери
Такава фурна изисква стриктно спазване на препоръчаните размери, спазване на посочените пропорции. Ако имате нужда от по-голяма единица, увеличете всички части пропорционално.
Монтажът изисква прав комин. Височината му до "короната" е най-малко 4 метра. Тъй като печката не е много тежка, идеален би бил метален комин или сандвич.
Защо не могат да се нарушават пропорциите? Работата е там, че оптималната температура, при която се изгарят всички въглеводороди, а на изхода остават само въглероден диоксид, азот и водна пара, е 600 o C. Ако пещта произвежда температура над 900 o C или по-малко от 400 o C , в отработените газове ще присъстват тежки органични вещества. Влияят много зле на човешкия организъм. Затова е препоръчително стриктно да се придържате към дадените пропорции: по този начин гарантирате безопасността както на себе си, така и на околните.
Всички обичат тази фурна. Има само един недостатък: малък резервоар. Добавянето на гориво, докато печката работи, е опасно, а изчакването, докато изгори, не винаги е възможно. Просто увеличаването на размера на резервоара няма да работи: голямо количество масло няма да се затопли до желаната температура и няма да се изпари. Има едно усъвършенстване, което ще ви позволи да удължите горенето без никакви проблеми.Всичко, което е необходимо, е да се направи допълнителен резервоар наблизо, който е свързан с основния по принципа на комуникационните съдове.
Резервоар за печка - начин за удължаване на горенето на една бензиностанция
Друго усъвършенстване ви позволява да отстраните топлината от горната верига за загряване на водата. След като заварявате метални тръби в горната част на пещта, получавате работеща пещ с нагрята вода. Снимката показва една от опциите за такъв топлообменник.
Горната част на този котел може да се използва за загряване на вода
Недостатъкът на такъв котел е, че много бързо изгаря кислорода в помещението, така че е необходима добра вентилационна система. Освен това тялото на пещта се нагрява до червен блясък, температурата е много висока, което изисква внимателно спазване на стандартите за пожарна безопасност.
Не забравяйте да се погрижите за огнеупорна основа, върху която е монтирана печката, и предпазете близките стени от прекомерно нагряване с метален екран. под който да се постави слой топлоизолатор. За да не докосне някой случайно печката, е желателно и защитна ограда.
Вероятно е невъзможно да използвате домашно приготвени котли за тренировки у дома: няма да ги оставите без надзор дори за минута. Освен това те са грозни на външен вид. Но отоплението на гараж, оранжерия или друго подобно техническо помещение е реалистично.
Диагностика, ремонт на дизел генератори
Генераторът може да не работи поради лошо гориво или лека повреда. Понякога трябва да се свържете със сервизен център, но най-често можете сами да ремонтирате дизелова горелка за котел. За да ремонтирате горелката, трябва да имате известни познания, тъй като ремонтът на дизеловите котли е дизелов и електрически.
Ориз. 7 Отопление за селски къщи
При ремонт на дизелова горелка за котел трябва да се спазват всички правила за безопасност. Ремонтът на дизелови котли се извършва най-добре с очила.
Диагностика за ремонт на дизелови котли:
- Необходим е ремонт на дизелови котли, ако горелката не се запали. Ремонтът (ремонт на дизелови котли) трябва да се извърши незабавно - проверете филтъра, почистете филтъра, ако е необходимо. Ако не чуете искра, тогава ремонтът на дизеловите котли трябва да започне с анализа на горелката. Необходимо е да свалите капака на държача на дюзата и да изключите горивото към горелката. След това си струва да разглобите горивния филтър и да включите горелката - трябва да се появи искра. Когато ремонтирате дизелови котли, трябва да сте сигурни, че горивото от резервоара не влиза в горелката. Друга причина за проблеми с горелката, поради която е необходим ремонт на горивни агрегати, може да бъде твърде силното подаване на въздух.
- Горелката светва, но бързо се изключва. Причината за ремонт на дизелови котли може да е замърсен светодиод. В този случай ремонтът на дизелов котел трябва да започне с факта, че светодиодът трябва да бъде изваден и изтрит. Проблемът може да се крие и във филтъра, поради което горелката изгасва. Но ако модулът за автоматизация е счупен, тогава няма да е възможно самостоятелно да се ремонтира горелката и дюзата.
- Горелката понякога изгасва. В този случай трябва да избършете добре филтъра или да смените дюзата. Използването на висококачествено дизелово гориво от резервоари за гориво ще помогне за ремонт на дизелови котли.
- Горелката постоянно пуши. Причината е лошо гориво, което трябва да се смени, или да се направи комбинирано, или да се използва дизел. Трябва да погледнете и дюзата. Дюзата трябва да се смени, ако не сте сменяли дюзата дълго време.
Източник kotlomaniya.ru
Фирма "Термосервиз" предлага услугите на своите квалифицирани специалисти по почистване на дюзи на отоплителни системи. Този вид работа може да се извършва както като част от цялостната поддръжка на газови котли, така и като отделна услуга. В първия случай нашите специалисти ще почистят и бойлера и редица други сервизни работи.
Почистването на дюзите на котела е една от задължителните мерки при обслужване на котли, което може значително да удължи живота на цялата отоплителна система. Освен това се избягва необходимостта от основен ремонт на съществуващото оборудване.
Един от най-популярните и най-ефективни методи за почистване на дюзите на отоплителните системи днес е ултразвуковото почистване. Въпреки това се препоръчва да се използва само в най-трудните ситуации.
В случаите, когато е необходимо само общо почистване на дюзите на котела, се препоръчва използването на химичен метод. Той е по-евтин, въпреки че има своите недостатъци - например използва значително количество токсични разтвори, които изискват по-нататъшно изхвърляне.
Източник www.termoservice.ru
Диагностика и отстраняване на неизправности на дизелова горелка. (10+)
Дизелова горелка - повреди, диагностика, ремонт
Неработоспособността на горелката може да бъде причинена от нискокачествено гориво или повреда. Откриването и отстраняването на причината понякога е лесно, а понякога трябва да се свържете със сервизен център.
Ремонтът на горелката включва контакт с електрическото напрежение в мрежата и работа със запалими течности. Уверете се, че сте квалифицирани за това. Запознайте се и наблюдавайте предпазни мерки.
Включете разглобената горелка, разберете как ще изключете бързо. Създайте условия, така че изключването да не изисква много време.
Бъдете готови за случайно запалване. Носете очила, вземете пожарогасител, научете се да го използвате.
Изисквания за инсталиране на дизелов котел
- Котелът трябва да се монтира само в отделно помещение с площ от най-малко 8 кв.м. и максималната височина на тавана е не повече от 2,5 m.
- Помещението трябва да има добра вентилационна система, тъй като дизеловото гориво или дизеловото гориво имат постоянна неприятна миризма, която може да бъде фатална за хората при високи концентрации във въздуха. Ако искате да поставите много отоплителни уреди в него, тогава се погрижете за укрепването на основата на стаята.
- Достъпът до котела трябва да бъде безпроблемен за целите на поддръжката. Разстоянието от стените на котела до стените на помещението трябва да бъде най-малко 40-50 cm.
- Отделно за вентилационната система. Изчислява се по следния начин: за всеки киловат на котела трябва да се доставят 8 куб. см. свеж въздух. Не забравяйте също, че входът към вентилацията трябва да бъде разположен под тавана, а отворът за комина - в стената.
- Коминът трябва да е херметичен и непроницаем за газ. За да се спазва това условие, е необходимо да се покрие с плътен слой мазилка или да се постави вътре азбестоциментова тръба.
Няколко важни правила, които трябва да се спазват по време на монтажните работи
По време на монтажа на оборудване, което включва използването на течни горива, трябва да се спазват няколко общи правила, както и изискванията, посочени от производителя на оборудването, което се монтира.
Важните насоки включват следното:
- дизеловите котли не могат да се монтират в гаражи с малка площ и градски апартаменти, тъй като самият котел заема много място, изисква резервоар за гориво и има високо ниво на шум;
- дизелово оборудване трябва да се монтира в отделни помещения, чиито тавани са на височина поне два метра и половина;
- от повърхността на котела до противоположната стена трябва да има разстояние, надвишаващо един метър;
- стените на котелното трябва да бъдат бетонни или тухлени, покрити с мазилка или плочки;
- в котелното помещение е необходимо да се монтират врати от трети клас на противопожарна защита;
- в резервоара за гориво не трябва да се съхраняват повече от деветстотин литра гориво, което води до необходимостта от оборудване на отделно от котелното помещение за резервоарите.
Характеристики на използването на дизелов котел
Основната гаранция за правилната стабилна и ефективна работа на котела на течно гориво е правилното качество на горивото. Когато обаче се сблъскаме с реалността, се стига до разбирането, че висококачественото гориво или е много скъпо, или трудно се получава. Следователно трябва да използвате това, което е налично, а много собственици на дизелови котли дори използват гориво, меко казано, не от най-високо качество. Тук започват редица проблеми, свързани с това, най-важният от които е запушването на горивния филтър. Почистването му няма да е трудно, но в този случай ще трябва да го правите редовно.
Друг проблем, по-съществен, е запушването на дюзите на горелката. Ако това се случи, тогава ще оставите повече от един километър нерви при отопление на къщата в такива условия. Като начало, запушените дюзи заплашват не само значително намаляване на ефективността на отоплението на дома, но и повишен разход на гориво. Просто казано, ще ви е студено, но ще харчите лудо количество дизелово гориво, за да поддържате такъв студ в къщата. Плюс това, с висока скорост, топлообменникът на котела ще започне да се покрива със сажди отвътре. А той от своя страна допълнително ще намали ефективността на котела.
Как да почистите дюзите и да възстановите оригиналната мощност на котела? Малко вероятно е да успеете да направите това сами, тъй като процесът е много сложен и изисква умения. Следователно, за да извършите тази процедура, ще трябва да се обадите на сервизния персонал.
Също така е невъзможно да почистите саждите просто така - за това ще трябва да разглобите почти целия котел.
Предимства на дизеловите котли
Основното предимство на дизеловите котли е, че инсталирането им в къщата не изисква никакви разрешения от специални органи. Самият собственик може лесно да инсталира уреда или да попита специалист за него, ако самият той никога преди не се е сблъсквал с такава работа. За нормална работа на котела се нуждаете само от обикновен електрически контакт.
Друго значително предимство е чистата работа на този тип отоплителна система. Котел с дизелово гориво ще затопли стаята, но няма да се образуват мръсотия и изгаряне. Ще трябва да почиствате инсталацията много рядко, няма да отнеме много време и усилия.
Въпреки факта, че дизеловият котел работи на бензин, миризмата му няма да се усети в стаята по време на отопление. Следователно инсталацията може безопасно да се използва за отопление на детски стаи и спални. Също така е напълно приемливо да се използва дизелов котел за отопление на помещения с хора, страдащи от заболявания на дихателната система.
Напълно автоматизираната работа на този тип бойлер дава възможност да се забрави за постоянното регулиране и поддръжка на агрегата. Достатъчно е да включите устройството веднъж, след което той автоматично ще се изключи самостоятелно и, ако е необходимо, ще се включи.
Разходът на дизелово гориво в котли от този тип е относително икономичен. Според предварителните изчисления 1 кг дизелово гориво на 10 kW топлина е напълно достатъчно. Това предполага, че дори за отопление на огромно помещение с площ от около 150 m², 35 кг дизелово гориво на ден ще бъдат повече от достатъчни. Поради тази причина е препоръчително да купувате дизелови котли дори за големи частни къщи.
И друг важен плюс е възможността да не се сменя тази отоплителна инсталация на друга при подаване на газ в къщата. Ако е необходимо, ще бъде достатъчно просто да смените електрическата горелка с газова, тогава работата ще бъде по-икономична.
Изисквания за дизелово котелно в къщата
Инсталирането на дизелов котел в къща е сложен технически процес, който изисква квалифицирана помощ.При свързване вземете предвид настоящите регулаторни изисквания и разпоредбите за пожарна безопасност. Настройката и поддръжката се извършват с помощта на специален компютърен софтуер.
Организацията на отопление в частна къща с дизелов котел се извършва при следните условия:
- Помещението за котела се избира от технически помещения с достатъчна площ, осветление, вентилация.
- Поставянето на дизелови котли в жилищни селски къщи се извършва на негорима основа. Декорацията на стени и под се извършва с негорими строителни материали: керамични плочки, мазилка.
- Автоматизация - поддържането на температурата в къщата се извършва автоматично. Човешкото участие в работата на топлогенератора е сведено до минимум. Не забравяйте да инсталирате защитна автоматика, която изключва работата на котела в случай на авария.
- Вентилацията в котелното се осъществява чрез канали с естествено и принудително подаване и отвеждане на въздуха. Напречното сечение на вентилационния канал се изчислява въз основа на троен обмен на въздух за един час.
- Хранилище за дизелово гориво е монтирано в отделна сграда. В котелното помещение е разрешено да се съхранява резервен резервоар с максимален капацитет не повече от 3-5 m³.
Правилната инсталация на дизелов котел в жилищна частна къща се основава на разбиране на работните процеси. Устройството на горелката създава силни шумови смущения, поради което в котелното се извършват шумоизолационни мерки.
Освен това са инсталирани UPS и стабилизатор, за да се гарантира работата на системата, дори по време на токови удари или прекъсвания на тока.
Предимства и недостатъци на домашните котли на дизелово гориво
Прегледите на дизелови котли за отопление за частни къщи и вили показват същия проблем. Домашният потребител, ако прочете ръководството за експлоатация, настройва работата на котела според нуждите си, нарушавайки препоръките на производителя, което е основната причина за неизправности.
Производителността на котелното оборудване зависи от правилната експлоатация, от точно зададени настройки до необходимостта от редовна поддръжка. Ако правилно отоплявате къщата с дизелов котел, има високи нива на ефективност и топлопреминаване. Всички нарушения водят до прекомерен разход на гориво.
Недостатъците на нагревателите са:
- Шум на котлите - като правило не се чува шум, ако проходът към котелното помещение е затворен от врата. Не се препоръчва да се монтира дизелов котел в кухнята или която и да е стая, съседна на всекидневните.
- Разходи за поддръжка - ще трябва редовно да почиствате топлообменника и комина от натрупаните сажди. При преминаване към друг вид течно гориво, както и преди началото на отоплителния сезон, е необходимо да регулирате горелката. Най-доброто решение, което ви позволява да спестите пари, е сключването на договор за текуща поддръжка.
Предимствата на котлите се считат за ниски разходи за монтаж, бързо въвеждане в експлоатация, липса на разрешителни и одобрения.
Най-икономичният котел е този, който е инсталиран и експлоатиран в съответствие с препоръките на производителя. След монтажа и свързването, представител на фирмата ще инструктира използването на топлогенератора.
Експлоатационният опит показва, че спазването на препоръките е най-добрият начин за удължаване на живота на котела, осигуряване на максимален топлопренос и комфортно отопление на жилищните помещения.
Изчисляване на мощността и температурата на топъл воден под
Как да съхранявате слънчева
резервоар за гориво
Може би това е първият въпрос, пред който се сблъскват собствениците на дизелов котел. И е вярно: съхранението на течни горива е предмет на специални изисквания, за да се гарантира вашата безопасност.
Има 2 вида резервоари за съхранение на дизелово гориво:
- отворени - представляват пластмасови варели от полиетилен или PVC. Техният комплект задължително трябва да включва система за вземане на гориво от резервоара, херметичен капак и поплавък за определяне нивото на течността в резервоара.
Кога могат да се използват? За съхранение на гориво в малки селски къщи, ако планираният обем дизелово гориво не надвишава 1000 литра.

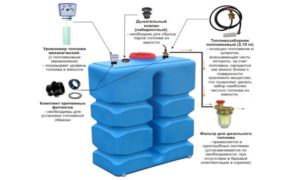

Резервоар за съхранение на голям обем гориво
- затворен монтаж - най-често се изработва от поцинковано желязо, но напоследък е възможно да се използва химически устойчива пластмаса. Те се монтират в предварително изкопана яма, която трябва да бъде на разстояние най-малко 5 метра от основата на къщата. В този случай системата трябва да бъде оборудвана с помпа за подаване на гориво от дълбочината.
Кога могат да се използват? Те са незаменими, ако ще съхранявате голямо количество дизелово гориво (до 20 000 литра).
Такива системи трябва да бъдат оборудвани не само със сензори за ниво, но и със сензори за изтичане на гориво. Дизеловото гориво за пълнене на цевта се доставя от специална служба за продажба на горива и смазочни материали.
Дизелови горелки за котли техните функции
Дизеловата горелка е една от основните части на отоплителния блок, без него котелът просто няма да работи. Това е специално устройство, с което се извършва процесът на изгаряне на гориво. Целта му е да подготви горивото, т.е. смесете го с кислород. Едва след това сместа може да се използва в горивната камера. По правило такова оборудване работи на дизелово гориво или мазут, рядко на масло.
Това оборудване има следните предимства:
- Мощност с голям обхват;
- Икономичен разход на гориво;
- Висока ефективност;
- Възможност за автоматизиране на устройството.
В сравнение с газовите "братя", дизеловите имат един недостатък - това е високата цена на дизеловото гориво. Но тук е възможен и по-евтин вариант - използването на отработено масло за неговата работа.
Отопление с капкомер
Ако за отопление се използва капкова фурна, нейната мощност е необходима най-малко 15-16 kW. Това не може да се постигне само чрез увеличаване на честотата на капките: поради повишеното отделяне на топлина, капките ще се изпарят дори в захранващата тръба. Печката (сега самонаправен котел на течно гориво) ще премине към изскачащо горене и след това ще изгасне. Следователно, в отоплителен котел за дизелово гориво и работа, капкомерната тръба се довежда до пламъчна купа в риза, охладена от въздушен поток.
Но това не е всичко. Поради същото по-голямо отделяне на топлина, изпаряването на горивото и изгарянето на парите ще бъдат по-интензивни. Част от парите на горивото веднага ще бъдат изхвърлени настрани, няма да изгорят и ще се натрупват в обема на котела, което може да доведе до експлозия. Следователно на изхода на горивната тръба се монтира завихрящ механизъм, а дизайнът на дефлектора ще бъде различен от този при капкова шлюз.
Схема на отоплителна система с капков котел на дизелово гориво
Подаване на въздух до прибл. 12 kW термоконвекция енергонезависим: входящият въздух първо се нагрява във въздушната риза на комина, а след това се охлажда донякъде в алуминиевия гофриран маркуч, който осигурява необходимото „изсмукване“. За висока мощност, усилване на вентилатора от прибл. 60 W, например, издухване на радиатора VAZ-2109.
Чертежи на капкови котли на дизелово гориво за отопление на вода и въздух
Съществен недостатък на описаната система е, че за да се избегне изгасването на горелката и натрупването на експлозивни пари в нея, водата в кожуха на котела трябва да тече противоточно на естествената термосифонна циркулация, т.е. отгоре надолу. Следователно системата изисква циркулационна помпа с енергонезависимо (термомеханично) автоматично аварийно изключване на котела в случай на прекъсване на електрозахранването. Всичко това прави тази система много сложна и в същото време ненадеждна.
Възможно е да се изгради капков котел за водна отоплителна система с естествена термосифонна циркулация, но в този случай конструкцията му става по-сложна и става необходимо да се вкарва въздух в охладителната риза на горивната линия. Ако искате да се отоплявате безпроблемно с дизелово гориво или просто няма нищо повече, тогава чертежите на котел за капково отопление с естествена циркулация на охлаждащата течност във водна риза, вижте следното. ориз.
Чертежи на капков котел на дизелово гориво за система за отопление на вода с термосифонна циркулация
Също и опция
Има и друг начин да стартирате печка на дърва на въглища на керосин и дизелово гориво: поставете изхвърляща горелка в пещта. Възможно е, ако има източник на сгъстен въздух - необходимо е усилване от 1,5-2 ati. При условие, че резервоарът за гориво е разположен под горелката (това е абсолютно необходимо!), Този метод е възможно най-безопасен: няма налягане - горелката изгасва. Монтажният чертеж на разпръскващата глава на изхвърлящата горелка за бензин, керосин и дизелово гориво е даден на фиг. Въздухът се подава към пръстеновидната междина (маркирана в цвят); липсващите размери могат да се вземат пропорционално, т.к чертеж в мащаб.
Чертеж на пръскащата глава за горелка с изхвърляне на течно гориво
Заключение
Така че говорихме за това какви са дизелови котли за отопление. Разходът на гориво, отзивите на потребителите, както и някои от техническите спецификации, разгледани в тази статия, ще ви помогнат да направите правилния избор. Във всеки случай трябва да се погрижите предварително къде ще вземете гориво за котела. Ако наблизо има машиностроителни заводи, където маслото се използва като смазка и просто се излива голямо количество добив, тогава е възможно да се споразумеят много изгодни условия и за двете страни.
Повечето модели имат доста висока ефективност, около 95%. Това предполага, че почти цялото горимо гориво ще отиде в топлината в къщата. Но дизеловите котли също имат своите недостатъци. Основното е, че качеството на горивото не винаги е високо. По време на подаването на гориво към горелката филтърът бързо се запушва и трябва да се смени.
За разлика от природния газ, течът на дизел или масло не е фатален, което без съмнение е много важно. Но тук ставите могат да изтекат, така че трябва постоянно да ги наблюдавате и, ако е необходимо, да затегнете гайката
