ชุมชน Kulibin Club Blog ความทันสมัยของระบบทำความร้อน Classic

ระบบทำความร้อนที่มีอยู่

ระบบจ่ายความร้อนจำนวนมากของเมืองรัสเซียได้รับการออกแบบสำหรับภาระความร้อนสูงสุดและในโหมดการจ่ายความร้อนจะใช้ตารางการทำความร้อนที่ยืดตรงที่ "จุดพัก" ที่อุณหภูมิของน้ำเครือข่ายโดยตรง T₁\u003d 70 "C สำหรับปิดและที่อุณหภูมิT₁=60 "C สำหรับระบบทำความร้อนแบบเปิด ระหว่างการทำงานที่อุณหภูมิของอากาศใกล้เคียงกับค่าความร้อนที่คำนวณได้ กราฟอุณหภูมิจะ "ถูกตัดออก" (รูปที่ 1) ตัวอย่างเช่น 150 "C ที่มี "การตัด" ที่ 130 "C (หรือ 130" C ที่มี "การตัด" ที่ 120 "C) ในเวลาเดียวกันระบบทำความร้อนจำนวนมากของอาคารเชื่อมต่อกันตามรูปแบบที่ขึ้นกับลิฟต์ ในระบบเหล่านี้ตามกฎแล้วระบบการระบายความร้อนใน "โซนการแก้ไข" ของตารางการให้ความร้อนมีความร้อนสูงเกินไปของสมาชิกและการจัดแนวระบบระบายความร้อนใน "โซนตัด" ของตารางการให้ความร้อนกับสมาชิกที่ร้อนเกินไป ซึ่งเกิดจากการขนส่งพลังงานความร้อนร่วมกันเพื่อให้ความร้อนและการจ่ายน้ำร้อน

การควบคุมระบบการระบายความร้อนที่ผิดพลาดใน "โซนตัดไฟ" ส่วนใหญ่เกิดจากพื้นผิวความร้อนที่ประเมินค่าต่ำเกินไปของเครื่องทำความร้อนซึ่งคำนวณสำหรับอุณหภูมิของน้ำในเครือข่ายโดยตรงโดยไม่คำนึงถึง "จุดตัด" ของตารางการจ่ายความร้อนระหว่างการทำงาน อีกเหตุผลหนึ่งที่ทำให้ระบบการระบายความร้อนไม่ตรงแนวคือความผิดปกติของตารางอุณหภูมิ DHW ในช่วงระยะเวลาการให้ความร้อน ซึ่งสัมพันธ์กับกำหนดการทั่วไปสำหรับการจ่ายพลังงานความร้อน ในการยกเว้นสิ่งนี้ เมื่อออกแบบระบบจ่ายความร้อน ขอแนะนำให้ใช้ระบบอุณหภูมิที่สมจริงมากขึ้นของเครือข่ายความร้อน โดยพิจารณาจากการลดการใช้น้ำในเครือข่ายสำหรับการจ่ายน้ำร้อน

ในบางเมืองเรียกว่าระบบจ่ายความร้อนแบบรวมซึ่งเป็นส่วนหนึ่งของโหลด DHW เชื่อมต่อตามรูปแบบอิสระ (ระบบปิด) และบางส่วน - ตามรูปแบบอิสระ (ระบบเปิด) จากมุมมองด้านพลังงานระบบดังกล่าวไม่มีประสิทธิภาพในขั้นต้นเนื่องจากสำหรับสมาชิกที่มีรูปแบบการเชื่อมต่อ DHW ที่เป็นอิสระจำเป็นต้องยืดเส้นอุณหภูมิน้ำของเครือข่ายโดยตรงที่ "จุดพัก" T₁\u003d 70 "C นั่นคือ 10 "C สูงกว่าสำหรับสมาชิกที่มีโครงการ DHW ขึ้นอยู่กับ เป็นผลให้สมาชิกที่มีการเชื่อมต่อขึ้นอยู่กับระบบ DHW ประสบความร้อนสูงเกินไป จากสิ่งนี้ การสร้างระบบเปิดขึ้นใหม่โดยการเปลี่ยนบางส่วนจากรูปแบบการเชื่อมต่อ DHW ที่ขึ้นต่อกันเป็นโครงร่างอิสระก็ไม่มีประสิทธิภาพเช่นกัน และจะไม่ได้รับการพิจารณาเพิ่มเติม

ในช่วงไม่กี่ปีที่ผ่านมาในระบบจ่ายความร้อนบางระบบได้มีการเปลี่ยนรูปแบบการทำความร้อนแบบค่อยเป็นค่อยไปด้วยการติดตั้งตัวควบคุมอัตโนมัติและการวางเครือข่ายความร้อนแบบไม่มีช่องสัญญาณในฉนวน PPU ความน่าเชื่อถือลดลงเมื่ออุณหภูมิโดยตรงเพิ่มขึ้น เครือข่ายน้ำและการใช้งานที่อุณหภูมิ 130 ° C และอื่น ๆ เป็นสิ่งต้องห้ามโดยทั่วไป ในเวลาเดียวกัน การเปลี่ยนไปใช้รูปแบบการให้ความร้อนที่เป็นอิสระและการลดลงของอุณหภูมิของน้ำในเครือข่ายโดยตรงทำให้การใช้น้ำในเครือข่ายเพิ่มขึ้น (มากถึง 20%) และการเพิ่มขนาดเส้นผ่านศูนย์กลางของเครือข่ายความร้อนที่สอดคล้องกัน ในการเชื่อมต่อนี้ ทิศทางที่เหมาะสมที่สุดสำหรับการสร้างเครือข่ายความร้อนขึ้นใหม่คือการเปลี่ยนไปใช้ระบอบอุณหภูมิ 130/70 "C (120/70" C) พร้อมกัน และเพื่อเพิ่มกำหนดการสำหรับการปล่อยพลังงานความร้อนด้วยการยืดตรงที่ "ตัวแบ่ง" จุด" สำหรับระบบปิดที่อุณหภูมิ T₁\u003d 80-85 "C และที่อุณหภูมิT₁\u003d 70-75 "C สำหรับระบบทำความร้อนแบบเปิด (รูปที่ 2) ปัจจุบัน ตารางการจ่ายความร้อนที่เพิ่มขึ้นมีการใช้กันอย่างแพร่หลายในเครือข่ายความร้อนแบบปิดของ OAO Moscow Heating Network Company ซึ่งเชื่อมต่อกับโรงไฟฟ้าพลังความร้อนของ OAO Mosenergo

วิธีลดต้นทุนการทำความร้อน

1. การติดตั้งเชื้อเพลิงแข็งหรือหม้อต้มน้ำไฟฟ้า - การประหยัดขึ้นอยู่กับสถานะปัจจุบันสามารถเข้าถึง 50%

ถ้าฉันอาศัยอยู่ในอาคารอพาร์ตเมนต์

1. หากมีการจัดตั้ง AJOAH ขึ้นในบ้าน ที่ประชุมใหญ่จะเป็นผู้ตัดสินตามกฎบัตรของ AJOAH
2. หากไม่มี AJOAH อยู่ในบ้าน การตัดสินใจจะต้องได้รับความยินยอมจากเจ้าของร่วมทั้งหมดของอาคารอพาร์ตเมนต์

ระดับบ้าน

1. การติดตั้งมิเตอร์วัดความร้อนและพลังงานไฟฟ้าทั่วไปในอาคาร - ประหยัด 15%
2. การจัดเรียงจุดความร้อนแต่ละจุด (ตัวปรับสภาพอากาศ) พร้อมระบบควบคุมอุณหภูมิ - ประหยัด 40%
3. การเปลี่ยนไปใช้เครื่องทำความร้อนไฟฟ้าที่บ้าน - ผลกระทบขึ้นอยู่กับปัจจัยเพิ่มเติม
4. ความทันสมัยของระบบทำความร้อน - ประหยัด 25%

ที่ระดับอพาร์ตเมนต์

สิ่งสำคัญคือต้องเข้าใจในที่นี้ว่าเรากำลังพูดถึงตัวเลขที่มีเงื่อนไข เป็นไปได้ ตัวอย่างเช่น การติดตั้งมิเตอร์ของอพาร์ตเมนต์จะทำให้มีการจ่ายเงินเพิ่มขึ้น หากไม่มีมาตรการประหยัดพลังงานสำหรับทั้งบ้าน

1. การติดตั้งเครื่องวัดพลังงานความร้อนในอพาร์ตเมนต์ - ประหยัดได้มากถึง 15%
2. การติดตั้งเครื่องวัดปริมาณการใช้ก๊าซในอพาร์ตเมนต์ - ประหยัดได้ถึง 40%
3. การติดตั้งหม้อน้ำทำความร้อนที่ทันสมัย ​​- ประหยัด 10%
4. การติดตั้งเทอร์โมสตัทสำหรับหม้อน้ำทำความร้อนที่ทันสมัย ​​- ประหยัด 10-25%

การสร้างคำแนะนำทางกฎหมายของระบบทำความร้อนขึ้นใหม่

โดยอาศัยอำนาจตามวรรคหนึ่ง "c" ข้อ 35 ของกฎสำหรับการจัดหาที่อยู่อาศัยและบริการชุมชนแก่เจ้าของและลูกค้าของสถานที่ในอาคารอพาร์ตเมนต์และอาคารที่พักอาศัยซึ่งได้รับอนุมัติโดยพระราชกฤษฎีกาของรัฐบาลสหพันธรัฐรัสเซียเมื่อวันที่ 05/06/2011 ฉบับที่ 354 ผู้ซื้อไม่มีสิทธิ์ถอดหรือปิดชิ้นส่วนความร้อนโดยพลการโดยการออกแบบและ (หรือ) เอกสารในข้อกำหนดทางเทคนิคสำหรับอาคารอพาร์ตเมนต์หรือที่อยู่อาศัยเพื่อเพิ่มพื้นผิวความร้อนของระบบทำความร้อนที่ติดตั้งในอาคารที่อยู่อาศัยโดยพลการ มากกว่าตัวบ่งชี้ที่กำหนดโดยการออกแบบและ (หรือ) เอกสารประกอบในข้อกำหนดทางเทคนิคสำหรับอาคารอพาร์ตเมนต์หรือที่อยู่อาศัย

ตามส่วนที่ 1 ของศิลปะ 25 แห่งประมวลกฎหมายที่อยู่อาศัยของสหพันธรัฐรัสเซีย การสร้างอาคารที่อยู่อาศัยขึ้นใหม่คือการติดตั้ง การเปลี่ยนหรือโอนเครือข่ายวิศวกรรม สุขาภิบาล ไฟฟ้าหรืออุปกรณ์อื่น ๆ ซึ่งต้องมีการแก้ไขหนังสือเดินทางทางเทคนิคของอาคารพักอาศัย

การสร้างใหม่และ (หรือ) การพัฒนาขื้นใหม่ของสถานที่เพื่อการอยู่อาศัยนั้นดำเนินการตามข้อกำหนดของกฎหมายโดยตกลงกับรัฐบาลท้องถิ่น (ต่อไปนี้จะเรียกว่าหน่วยงานที่ดำเนินการอนุมัติ) บนพื้นฐานของการตัดสินใจที่ทำ (ส่วนหนึ่ง 1 ของข้อ 26 ของ LC RF)

ไม่ได้รับอนุญาตคือการสร้างใหม่และ (หรือ) งานพัฒนาขื้นใหม่ของสถานที่เพื่อการอยู่อาศัยซึ่งดำเนินการในกรณีที่ไม่มีการตัดสินใจของผู้มีอำนาจที่ได้รับอนุญาตในการอนุมัติหรือเป็นการละเมิดการสร้างใหม่และ (หรือ) โครงการพัฒนาขื้นใหม่

เจ้าของพื้นที่อยู่อาศัยที่ได้รับการจัดเรียงใหม่ตามอำเภอใจและ (หรือ) วางแผนใหม่หรือนายจ้างของพื้นที่อยู่อาศัยดังกล่าวตามข้อตกลงการเช่าทางสังคมมีหน้าที่ต้องฟื้นฟูพื้นที่อยู่อาศัยดังกล่าวให้กลับสู่สภาพเดิมภายในเวลาที่เหมาะสม และในลักษณะที่กำหนดโดยร่างกายที่ดำเนินการประสานงาน 3 ข้อ 29 ของ LC RF)

ดังนั้น ในสถานการณ์ที่เป็นผล มีเพียงสองสถานการณ์เท่านั้นที่เป็นไปได้: ระบบทำความร้อนในอพาร์ตเมนต์ของคุณต้องถูกทำให้อยู่ในสถานะแรก หรือต้องตกลงกันในการสร้างใหม่ในลักษณะที่กฎหมายกำหนด

ในเวลาเดียวกัน ไม่สำคัญว่าเมื่อไรจะออกคำสั่งให้ประชาชนที่เหลือที่ได้ดำเนินการฟื้นฟูดังกล่าว ไม่มีความเชื่อมโยงระหว่างเหตุการณ์เหล่านี้

ควรให้ความสนใจว่าหาก บริษัท จัดการนำระบบไปสู่สถานะแรกแล้วราคาของงานเหล่านี้สามารถเรียกเก็บเงินจากคุณเพื่อชำระเงินได้อย่างถูกต้องเนื่องจากการดำเนินการโดยใช้ค่าใช้จ่ายของกองทุนที่เตรียมไว้สำหรับการบำรุงรักษาส่วนกลาง ทรัพย์สินจะไม่เหมาะสม แน่นอน บทบัญญัติเดียวกันของประมวลกฎหมายอาญามักถูกละเลยมาก ซึ่งหมายถึงการขาดอำนาจ

แต่คุณต้องจำไว้เสมอเกี่ยวกับส่วนที่ 5 ของศิลปะ 29 แห่งประมวลกฎหมายที่อยู่อาศัยของสหพันธรัฐรัสเซียซึ่งระบุว่าหากหน่วยที่อยู่อาศัยที่เหมาะสมไม่ได้รับการฟื้นฟูสู่สถานะก่อนหน้าภายในระยะเวลาที่กำหนดศาลตามข้อเรียกร้องของร่างกายที่ดำเนินการประสานงานภายใต้เงื่อนไขที่ ศาลอื่นไม่ได้ตัดสินใจที่จะรักษาสถานที่ในการวางแผนใหม่และ (หรือ) สถานะที่จัดใหม่ ตัดสินใจ:

แน่นอน บทบัญญัติเดียวกันของประมวลกฎหมายอาญามักถูกละเลยมาก ซึ่งหมายถึงการขาดอำนาจ แต่คุณต้องจำไว้เสมอเกี่ยวกับส่วนที่ 5 ของศิลปะ 29 แห่งประมวลกฎหมายที่อยู่อาศัยของสหพันธรัฐรัสเซียซึ่งระบุว่าหากหน่วยที่อยู่อาศัยที่เหมาะสมไม่ได้รับการฟื้นฟูสู่สถานะก่อนหน้าภายในระยะเวลาที่กำหนดศาลตามข้อเรียกร้องของร่างกายที่ดำเนินการประสานงานภายใต้เงื่อนไขที่ ศาลอื่นไม่ได้ตัดสินใจที่จะรักษาสถานที่ในการวางแผนใหม่และ (หรือ) สถานะที่จัดใหม่ ตัดสินใจ:

1) ในส่วนที่เกี่ยวกับเจ้าของการขายทอดตลาดสาธารณะของสถานที่ดังกล่าวเพื่อการอยู่อาศัยโดยจ่ายเงินให้กับเจ้าของรายได้จากการขายสถานที่ดังกล่าวเพื่อการดำรงชีวิตลบด้วยค่าใช้จ่ายในการดำเนินการตามคำตัดสินของศาลที่กำหนดให้เจ้าของใหม่ดังกล่าว สถานที่สำหรับการดำรงชีวิตตามภาระผูกพันในการฟื้นฟูให้กลับสู่สภาพเดิม

2) ในส่วนที่เกี่ยวกับผู้เช่าสถานที่ดังกล่าวเพื่อการอยู่อาศัยตามข้อตกลงการเช่าทางสังคมเกี่ยวกับการบอกเลิกสัญญานี้โดยมีการกำหนดเจ้าของสถานที่ดังกล่าวเพื่อการอยู่อาศัยซึ่งเป็นเจ้าของบ้านตามข้อตกลงที่ระบุภาระผูกพันที่จะนำมา สถานที่ดังกล่าวไปยังสถานะก่อนหน้าของพวกเขา

หม้อน้ำและท่อความร้อน

นอกจากหม้อน้ำทำความร้อนที่ทันสมัยแล้ว ท่อและหม้อน้ำยังเป็นส่วนประกอบที่สำคัญไม่น้อย จำเป็นสำหรับการถ่ายโอนพลังงานความร้อนไปยังอากาศในห้องอย่างมีประสิทธิภาพ ในระหว่างการออกแบบระบบ จำเป็นต้องแก้ปัญหาสองประการ - เพื่อลดการสูญเสียความร้อนระหว่างการขนส่งสารหล่อเย็นผ่านท่อและเพื่อปรับปรุงการถ่ายเทความร้อนของแบตเตอรี่

เครื่องทำความร้อนหม้อน้ำสมัยใหม่ไม่ควรมีประสิทธิภาพการถ่ายเทความร้อนที่ดีเท่านั้น แต่ยังมีการออกแบบที่สะดวกสำหรับการซ่อมแซมและบำรุงรักษา เช่นเดียวกับท่อ การติดตั้งไม่ควรทำให้เกิดปัญหา ตามหลักการแล้ว เจ้าของบ้านสามารถติดตั้งเองได้โดยไม่ต้องใช้อุปกรณ์ราคาแพง

เครื่องทำความร้อนหม้อน้ำที่ทันสมัย

การออกแบบหม้อน้ำทำความร้อน

เพื่อเพิ่มการถ่ายเทความร้อน อะลูมิเนียมจึงถูกใช้เป็นวัสดุหลักในการผลิตแบตเตอรี่มากขึ้น มีการนำความร้อนที่ดีและสามารถใช้เทคโนโลยีการหล่อหรือการเชื่อมเพื่อให้ได้รูปร่างที่ต้องการ

แต่อย่าลืมว่าอลูมิเนียมมีความไวต่อน้ำมาก เครื่องทำความร้อนหม้อน้ำเหล็กหล่อสมัยใหม่ไม่มีข้อเสียนี้แม้ว่าจะมีความเข้มของพลังงานต่ำกว่า เพื่อแก้ปัญหานี้ จึงได้มีการพัฒนาการออกแบบแบตเตอรี่แบบใหม่ ซึ่งช่องน้ำทำจากท่อเหล็กหรือท่อทองแดง

ท่อความร้อนที่ทันสมัยเหล่านี้แทบไม่เป็นสนิม โดยมีขนาดและความหนาของผนังน้อยที่สุด สิ่งหลังจำเป็นสำหรับการถ่ายเทความร้อนอย่างมีประสิทธิภาพของพลังงานจากน้ำร้อนไปยังอะลูมิเนียม เครื่องทำความร้อนหม้อน้ำสมัยใหม่มีข้อดีหลายประการซึ่งมีดังนี้:

• อายุการใช้งานยาวนาน - มากถึง 40 ปี อย่างไรก็ตามขึ้นอยู่กับสภาพการทำงานและการทำความสะอาดระบบในเวลาที่เหมาะสม
• ทางเลือกของวิธีการเชื่อมต่อ – บน ล่าง หรือข้าง
• แพ็คเกจอาจรวมถึงเครน Mayevsky และเทอร์โมสตัท

ในกรณีส่วนใหญ่ผู้ออกแบบเครื่องทำความร้อนหม้อน้ำเหล็กหล่อที่ทันสมัย พวกเขามีรูปแบบคลาสสิกบางส่วนของพวกเขาถูกสร้างขึ้นในรุ่นพื้นด้วยองค์ประกอบการตีศิลปะ

ประสิทธิภาพของหม้อน้ำขึ้นอยู่กับวิธีการติดตั้งและการเชื่อมต่อที่ถูกต้อง สิ่งนี้จะต้องนำมาพิจารณาเมื่อติดตั้งระบบ

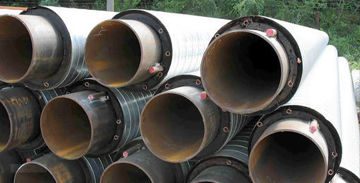

ท่อความร้อนที่ทันสมัย

ท่อโพลีเมอร์เพื่อให้ความร้อน

การเลือกท่อความร้อนที่ทันสมัยนั้นขึ้นอยู่กับวัสดุในการผลิตเป็นส่วนใหญ่ ปัจจุบันมักใช้เส้นโพลีเมอร์ที่ทำจากโพลีโพรพีลีนหรือโพลิเอทิลีนแบบเชื่อมขวาง พวกเขามีชั้นเสริมแรงเพิ่มเติมของอลูมิเนียมฟอยล์หรือไฟเบอร์กลาส

อย่างไรก็ตาม มีข้อเสียเปรียบที่สำคัญประการหนึ่ง นั่นคือ เกณฑ์การได้รับอุณหภูมิที่ค่อนข้างต่ำถึง +90°C สิ่งนี้ทำให้เกิดการขยายตัวทางความร้อนขนาดใหญ่และเป็นผลให้เกิดความเสียหายต่อไปป์ไลน์ ผลิตภัณฑ์จากวัสดุอื่นๆ สามารถใช้แทนท่อโพลีเมอร์ได้:

• ทองแดง. จากมุมมองของการทำงาน ท่อทองแดงตรงตามข้อกำหนดทั้งหมดสำหรับระบบทำความร้อน ติดตั้งง่าย ไม่เปลี่ยนรูปร่างแม้ในอุณหภูมิน้ำหล่อเย็นที่สูงมาก แม้ว่าน้ำจะแข็งตัว ผนังของเส้นทองแดงก็จะขยายตัวได้โดยไม่มีความเสียหาย ข้อเสียคือค่าใช้จ่ายสูง
• สแตนเลส ไม่เป็นสนิม พื้นผิวด้านในมีค่าสัมประสิทธิ์ความหยาบขั้นต่ำ ข้อเสียรวมถึงต้นทุนและการติดตั้งที่ใช้แรงงานมาก

วิธีการเลือกการกำหนดค่าที่เหมาะสมที่สุดของเครื่องทำความร้อนที่ทันสมัย? เมื่อต้องการทำเช่นนี้ จำเป็นต้องใช้วิธีการแบบบูรณาการ - เพื่อทำการคำนวณที่ถูกต้องของระบบ และตามข้อมูลที่ได้รับ ให้เลือกหม้อไอน้ำ ท่อ และหม้อน้ำที่มีลักษณะการทำงานที่เหมาะสม

วิดีโอแสดงตัวอย่างการทำความร้อนในบ้านสมัยใหม่โดยใช้ระบบพื้นอุ่น:

การซ่อมแซมเครือข่ายความร้อนประกอบด้วยอะไร

งานฟื้นฟูกำลังดำเนินการเป็นขั้นตอน:

• ค้นหาความเสียหายที่มีอยู่โดยใช้อุปกรณ์พิเศษ
• การรื้อเพดานช่อง
• การวิเคราะห์ส่วนที่ผิดพลาดของไปป์ไลน์
• งานทำความสะอาดคลอง
• วางส่วนใหม่ของเครือข่ายความร้อนและฉนวนท่อ
• การติดตั้งวาล์วปิดและควบคุมใหม่เมื่อเปลี่ยนการออกแบบโครงสร้าง
• จีบ
• วางแผ่นพื้น
• กระบวนการกันซึม

เมื่อซ่อมแซมระบบทำความร้อนหลักเสร็จแล้ว หลุมจะถูกปกคลุมด้วยทรายและดิน ซึ่งจะถูกบดอัดในเวลาต่อมา ชั้นของกรวดถูกวางลงบนพื้นผิวที่เกิดขึ้นและเทฐานคอนกรีตสำหรับการปูแอสฟัลต์ในภายหลัง การซ่อมแซมเครือข่ายความร้อนในมอสโกเสร็จสิ้นโดยการจัดสวน งานทั้งหมดดำเนินการโดยพนักงานที่มีคุณสมบัติและมีประสบการณ์ที่สำคัญในกระบวนการเหล่านี้

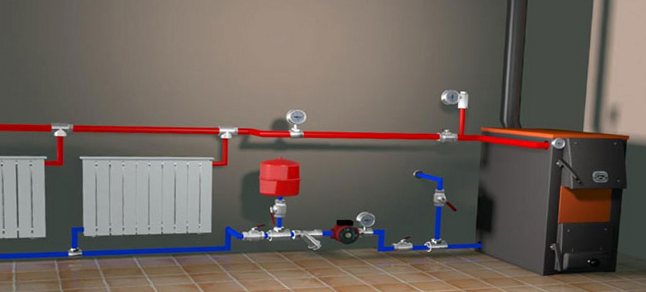

ระบบทำความร้อนสองท่อ

มีสองตัวเลือกสำหรับการเชื่อมต่อหม้อน้ำกับระบบทำความร้อน:

ข้อดีอย่างเดียวของระบบท่อเดียวคือการประหยัดท่อ แต่ค่าลบนั้นสำคัญ - หม้อน้ำที่ใกล้กับหม้อต้มน้ำจะร้อนที่สุด และตัวที่ไกลที่สุดคืออุณหภูมิที่เย็นที่สุด และการปิดหม้อน้ำบางชนิดก็เป็นปัญหาเช่นกัน เนื่องจากทั้งหมดอยู่ในวงจรเดียวกัน หากสิ่งนี้ไม่สำคัญ ทำไมไม่ลองใช้ตัวเลือกนี้ล่ะ เป็นรูปแบบปกติที่สมบูรณ์แบบ

โครงร่างสองท่อมีความยืดหยุ่นมากขึ้น:

• หม้อน้ำทั้งหมดเกือบเท่ากัน น้ำถูกจ่ายให้แต่ละคนที่อุณหภูมิเท่ากัน
• คุณสามารถตั้งอุณหภูมิของคุณเองบนหม้อน้ำแต่ละตัวได้โดยควบคุมการไหลของน้ำที่ไหลผ่าน
• คุณสามารถปิดการจ่ายน้ำไปยังหม้อน้ำใด ๆ อย่างไม่ลำบาก ตัวอย่างเช่น เมื่ออากาศร้อนหรือคุณจำเป็นต้องล้างหม้อน้ำ
• สะดวกยิ่งขึ้นในการเพิ่มจำนวนหม้อน้ำ

เพื่อความยุติธรรมต้องบอกว่าในรุ่นสองท่อหม้อน้ำตัวสุดท้ายค่อนข้าง "ขุ่นเคือง" มันได้รับความร้อนน้อยลง เหตุผลก็คือความแตกต่างของแรงดันระหว่างการจ่ายและส่งคืนนั้นเกือบเป็นศูนย์และการไหลของน้ำก็น้อยมาก

แล้วฉันเลือกอะไร

นั่นคือทั้งหมดสำหรับวันนี้ ในบทความต่อไปนี้ ฉันจะนำเสนอระบบทำความร้อนด้วยแก๊ส ระบบทำความร้อนใต้พื้น ระบบทำความร้อนด้วยอินฟราเรด แสดงความคิดเห็น ถามคำถาม ขอบคุณครับ แล้วเจอกัน!

บ้านในชนบทเป็นความฝันของชาวเมืองทุกคน อสังหาริมทรัพย์ประเภทนี้มีข้อได้เปรียบเหนืออพาร์ตเมนต์มากมาย ตั้งแต่ไม่มีเพื่อนบ้านที่ส่งเสียงดังไปจนถึงภูมิทัศน์โดยรอบที่งดงามราวภาพวาด แต่ข้อดีพื้นฐานประการหนึ่งของการใช้ชีวิตนอกเมืองก็คือความสามารถในการเลือกและใช้ระบบทำความร้อนที่มีประสิทธิผลและราคาไม่แพงที่สุด

รูปแบบการทำความร้อนที่พบบ่อยและเป็นที่นิยมมากที่สุดสำหรับกระท่อมส่วนตัวในปัจจุบันคือการทำน้ำร้อนด้วยการเดินสายที่ต่ำกว่า แน่นอนว่าตั้งแต่เริ่มก่อตั้งเมื่อ 100 ปีที่แล้ว มีการเปลี่ยนแปลงครั้งสำคัญและความทันสมัย ​​ได้รับการปรับเปลี่ยนหลายอย่าง ดังนั้นจึงมีให้เลือกมากมาย ยิ่งไปกว่านั้น จากรูปแบบที่มีอยู่ทั้งหมด มันคือโครงการน้ำที่โดดเด่นด้วยการผสมผสานพารามิเตอร์ "ประสิทธิภาพราคา" ที่เหมาะสมที่สุด

ระบบทำความร้อนใต้พื้น

เทคโนโลยีทำความร้อนใต้พื้นเป็นระบบทำความร้อนในพื้นที่ที่สะดวกและประหยัด การติดตั้งสมัยใหม่ใช้วัสดุที่ก้าวหน้า สำหรับการผลิตท่อส่งจะใช้วัสดุโพลีเมอร์ที่เบาและทนทาน

พื้นฐานของพื้นไฟฟ้าที่อบอุ่นคือสายเคเบิลความร้อน สิ่งสำคัญในการทำความร้อนประเภทนี้คือคุณภาพของสายเคเบิลซึ่งขึ้นอยู่กับประสิทธิภาพของระบบและระยะเวลาในการให้บริการ พื้นอุ่นโดยใช้น้ำไม่ปล่อยสารอันตรายรังสีแม่เหล็กไฟฟ้า น้ำเป็นตัวพาความร้อนราคาถูกและใช้ความร้อนสูง มีการติดตั้งเครือข่ายท่อส่งซึ่งของเหลวไหลผ่านระหว่างฐานกับพื้น เมื่อเทียบกับระบบไฟฟ้า "พื้นอุ่น" เครื่องทำความร้อนประเภทนี้มีราคาถูกกว่ามาก

นโยบายการจัดหาพลังงานที่ดำเนินการในช่วงไม่กี่ปีที่ผ่านมาเกี่ยวข้องกับการเปลี่ยนไปใช้แหล่งพลังงานหมุนเวียน มากขึ้นสำหรับการผลิตไฟฟ้าไม่ได้ใช้ก๊าซและถ่านหิน แต่เป็นพลังงานแสงแดดลมน้ำ เหล่านี้เป็นแหล่งพลังงานที่เป็นมิตรกับสิ่งแวดล้อมที่ไม่ก่อให้เกิดมลพิษต่อสิ่งแวดล้อมด้วยการปล่อยและการปล่อยมลพิษ

เราประหยัดความร้อน สำหรับสิ่งนี้มีประโยชน์ที่จะรู้ว่า

เครื่องวัดความร้อนในอพาร์ตเมนต์ที่เชื่อมต่อกับระบบทำความร้อนแบบรวมศูนย์ช่วยให้คุณติดตามจำนวนความร้อนที่คุณได้รับและจ่ายเฉพาะจำนวนเงินนั้น วาล์วควบคุมอุณหภูมิบนหม้อน้ำจะช่วยให้คุณสามารถควบคุมอุณหภูมิในบ้าน อพาร์ตเมนต์ หรือห้องแยกต่างหากได้ พลังงานและการกระจายความร้อนของเครื่องทำความร้อนต้องสอดคล้องกับขนาดของห้องอุ่นและควรปิดถ้าไม่มีใครอยู่ที่บ้าน เครื่องทำความร้อนและหม้อน้ำจะมีประสิทธิภาพมากขึ้นหากไม่ได้คลุมด้วยเฟอร์นิเจอร์ ผ้าม่านหนา เสื้อผ้า หรือแผงตกแต่ง บางครั้งการถ่ายเทความร้อนลดลงเนื่องจากการบุของหม้อน้ำ ความร้อนจึงไม่สามารถกระจายไปทั่วห้องได้อย่างอิสระ หากซับในนั้นถอดออกได้ง่าย ให้ตรวจดูว่าการถ่ายเทความร้อนจะเป็นอย่างไรถ้าไม่มีซับใน แบตเตอรี่ที่มีพื้นผิวสีเข้มเรียบช่วยเพิ่มการกระจายความร้อน ดังนั้นให้ทำความสะอาดหม้อน้ำจากชั้นของสีเก่าแล้วทาเฉดสีเข้มขึ้นใหม่ เลือกหม้อน้ำแบบไบโอเมทัลลิก เราคุ้นเคยกับแบตเตอรี่เหล็กหล่อซึ่งติดตั้งในบ้านเกือบทุกหลังที่มีระบบทำความร้อนจากส่วนกลาง แต่มีการถ่ายเทความร้อนต่ำซึ่งแตกต่างจากหม้อน้ำอลูมิเนียม อย่างไรก็ตาม มีอีกทางเลือกหนึ่งคือ: หม้อน้ำไบโอเมทัลลิก พวกเขามีความโดดเด่นด้วยการถ่ายเทความร้อนสูงเท่านั้น แต่ยังจะมีอายุการใช้งานยาวนานกว่ามาก ระบบทำความร้อนใต้พื้นเป็นวิธีที่จะนำความร้อนไปยังจุดที่ต้องการมากที่สุด ตัวอย่างเช่น ใต้โต๊ะทำงานหรือบนพื้นบริเวณที่ผู้พักอาศัยเดิน ก่อนเริ่มฤดูร้อนแต่ละครั้ง ให้ตรวจสอบระบบ

จำเป็นต้องกำจัดช่องระบายอากาศ ซ่อมแซมบริเวณที่อาจเกิดการรั่วซึม โดยให้ความสนใจเป็นพิเศษกับข้อต่อของชิ้นส่วนระบบ ซึ่งจะหลีกเลี่ยงการพัฒนาระบบในช่วงหน้าหนาว

ควรเปลี่ยนน้ำพุร้อนหรือหม้อต้มที่ทำงานมา 15-20 ปี เนื่องจากอุปกรณ์เหล่านี้จะสูญเสียประสิทธิภาพเมื่อเวลาผ่านไป ม่านทึบแสงช่วยรักษาความร้อนในบ้าน แต่รบกวนการไหลของความร้อนจากหม้อน้ำ พรมหนาช่วยลดการสูญเสียความร้อนผ่านพื้น ความทันสมัยของระบบระบายอากาศ กล่าวคือ การนำความร้อนกลับมาใช้ใหม่ เป็นวิธีการประหยัดเงินอย่างแท้จริง

เครื่องทำน้ำร้อนที่บ้าน

ในกรณีนี้ สารหล่อเย็นคือน้ำหรือของเหลวพิเศษ เช่น ไม่แข็งตัวที่นี่แหล่งความร้อนก็แตกต่างกันมากขึ้นอยู่กับเชื้อเพลิง แต่ถ้ามีลมร้อนในระบบลม มา
เข้าไปในห้องแล้วเข้าสู่อากาศของน้ำในห้อง อุ่นด้วยเครื่องใช้ไฟฟ้า
ที่ให้เขา ความร้อนที่เก็บไว้ในน้ำ
.

และน้ำเก็บความร้อนได้มาก มีสิ่งนี้: "ความจุความร้อน" จำได้ไหม? ถ้าในคำพูดของคุณเอง

ดังนั้นตัวบ่งชี้นี้ใกล้น้ำจึงดีมาก ดูตารางทางขวามือ

ปรากฎว่าเราได้รับสารหล่อเย็นที่เก๋ไก๋แทบไม่มีอะไรเลย

ใช่ ระบบน้ำค่อนข้างซับซ้อน แต่ก็มีความยืดหยุ่นมากกว่าเช่นกัน

ลองนึกภาพว่าน้ำร้อนสามารถจ่ายผ่านท่อได้ทุกที่ และจะปล่อยความร้อนสะสมออกไปที่นั่น

และท่อสามารถซ่อนได้ง่ายในผนังหรือคุณไม่สามารถซ่อนได้เลยท่อที่ทันสมัยดูสวยงามมาก

น้ำให้ความร้อนได้อย่างไร? ด้วยเหตุนี้จึงมีการสร้างอุปกรณ์หลายประเภท:

หม้อน้ำ - ขนาดใหญ่ เช่น เหล็กหล่อ ส่วนที่ประกอบเป็นแบตเตอรี่

น้ำร้อนไหลอยู่ภายใน พวกมันให้พลังงานความร้อนส่วนใหญ่เกิดจากการแผ่รังสีอินฟราเรด (การแผ่รังสี)

มักเป็นเหล็กหรืออลูมิเนียม มักเป็นทองแดง อากาศโดยรอบซึ่งได้รับความร้อนจากคอนเวอร์เตอร์จะเริ่มเคลื่อนที่ขึ้นตามธรรมชาติ นั่นคือมีการสร้างกระแส (พา) ของอากาศซึ่งเอาความร้อนออกจากคอนเวอร์เตอร์

เครื่องใช้อลูมิเนียมที่ทันสมัยยังเป็นของคอนเวอร์เตอร์แม้ว่าจะเรียกว่าหม้อน้ำก็ตาม ควรสังเกตว่าตอนนี้อุปกรณ์ทำน้ำร้อนด้วยความร้อนเกือบทั้งหมดเรียกว่าหม้อน้ำแม้ว่าจะพูดอย่างเคร่งครัด แต่ก็ผิด แต่อย่าฉลาดเลย

อากาศถูกสูบผ่านเพื่อให้ความร้อน มักใช้ในระบบระบายอากาศเพื่อให้ความร้อนกับอากาศเย็นที่ไหลเข้าจากภายนอก

"กำแพงอบอุ่น" - ถูกใช้ในยุค 70 ในการก่อสร้างที่อยู่อาศัยแบบแผง งูจากท่อเหล็กถูกฝังอยู่ในแผ่นคอนกรีตซึ่งมีการจ่ายน้ำจากระบบทำความร้อน ตั้งแต่วัยเด็กฉันจำผนังอันอบอุ่นของอาคารห้าชั้นแผง

มาดูตัวเลือกของระบบทำความร้อนสำหรับอาคารแนวราบกันดีกว่า

การเดินสายไฟเครื่องทำน้ำร้อนประเภทหลัก

ในปัจจุบัน มีตัวเลือกหลักหลายประการสำหรับการวางท่อรอบบ้านเมื่อใช้เครื่องทำน้ำร้อน:

ท่อเดี่ยว. สิ่งที่เรียกว่า "เลนินกราด" ซึ่งท่อหนึ่งเชื่อมต่อเครื่องทำความร้อนทั้งหมดในบ้านในทิศทางของน้ำหล่อเย็น โครงการดังกล่าวได้รับการคัดเลือกเพื่อความเรียบง่าย การเงินขั้นต่ำ (ราคาทางหลวงโดยทั่วไปต่ำกว่า) และค่าแรง

แต่ในขณะเดียวกัน ความร้อนของหม้อน้ำก็ไม่สม่ำเสมอ และไม่สามารถควบคุมอุณหภูมิในแบตเตอรี่แต่ละก้อนได้

• สองท่อ
  . การเชื่อมต่อหม้อน้ำทำโดยท่อสองท่อวางขนานกับการเคลื่อนที่ของน้ำในระบบ
  ข้อดี ได้แก่ ความสามารถในการปรับอุณหภูมิได้อย่างรวดเร็ว การทำความร้อนในสถานที่อย่างรวดเร็วและสม่ำเสมอ การเข้าถึง
• ตัวรวบรวมท่อ
  . มีท่อส่งและส่งคืนของตัวเองซึ่งเชื่อมต่อด้วยความช่วยเหลือของท่อร่วมการจัดจำหน่ายพิเศษ
  คุณลักษณะ - รูปลักษณ์สวยงาม ควบคุมแบตเตอรี่ทั้งหมดในบ้านจากตู้จำหน่าย

ข้อดีหลักของการทำน้ำร้อนของกระท่อม

ดังที่คุณเห็นในภาพถ่ายและวิดีโอของบ้านในชนบทบนเว็บไซต์ของเรามีการใช้ระบบทำน้ำร้อนบ่อยครั้งในประเทศของเรา

มีเหตุผลหลายประการสำหรับการใช้อย่างแพร่หลายนี้:

1. ความสามารถในการติดตั้งระบบทำความร้อนที่บ้านในทุกขั้นตอนของการก่อสร้าง นอกจากนี้แม้ในบ้านที่สร้างเสร็จแล้วระบบทำน้ำร้อนก็ติดตั้งได้โดยไม่มีปัญหา

1. น้ำมีคุณสมบัติที่ดีเยี่ยมเมื่อใช้เป็นตัวกลางในการถ่ายเทความร้อน การนำความร้อนสูง ความพร้อมใช้งานและต้นทุนต่ำ พร้อมด้วยความจุความร้อนที่เป็นเอกลักษณ์ ทำให้น้ำเป็นตัวเลือกที่ดีที่สุด
2. ความเก่งกาจความสามารถในการใช้เชื้อเพลิงประเภทต่างๆเพื่อให้ความร้อนกับสารหล่อเย็นในวงจรทำความร้อน
3. มีตัวเลือกท่อมากมายสำหรับระบบทำน้ำร้อนคุณสามารถเลือกประเภทที่ต้องการได้ขึ้นอยู่กับมวลของพารามิเตอร์ ตั้งแต่พื้นที่กระท่อมไปจนถึงความสามารถทางการเงิน
4. อุปกรณ์หลากหลายสำหรับจัดระบบทำความร้อนในบ้าน
5. การปรับอุณหภูมิอากาศในแต่ละห้องของบ้านส่วนตัวได้อย่างแม่นยำและรวดเร็ว มีให้โดยการติดตั้งอุปกรณ์พิเศษ ได้แก่ ตัวควบคุมอุณหภูมิและวาล์วปิด

บทสรุป

วันนี้ไม่มีทางเลือกอื่นที่เหมาะสมกว่าและมีประสิทธิภาพในการทำน้ำร้อนในบ้านส่วนตัว ควรสังเกตว่าทุกปีมีเครื่องกำเนิดความร้อนท่อและหม้อน้ำใหม่ปรากฏขึ้นเนื่องจากประสิทธิภาพของโครงการเพิ่มขึ้นในขณะที่ค่าใช้จ่ายลดลงเกือบหลายครั้งเมื่อเทียบกับตัวเลือกอื่น

เจ้าของอาคารพักอาศัยย่านชานเมืองที่มีเนื้อที่กว่า 500 ตร.ม. ใช้กับปัญหาการใช้งานระบบทำความร้อน ความยากลำบากของเจ้าของคือการไม่สามารถควบคุมอุณหภูมิในห้องได้ซึ่งทำให้สมาชิกในครอบครัวทุกคนรู้สึกไม่สบาย

สถานการณ์ที่เจ้าของพบว่าตัวเองสามารถเปรียบเทียบได้กับการทำงานของรถยนต์หรูหราราคาแพงซึ่งมีเตา แต่ไม่มีตัวควบคุมอุณหภูมิไม่ต้องพูดถึงการควบคุมสภาพอากาศ

วิธีเดียวที่ค้นพบคือไขควงซึ่งปิดวาล์วที่ต่อจากด้านล่างเข้ากับหม้อน้ำ และแน่นอนว่าวิธีการเพิ่มและลดพลังงานแบบแมนนวลเช่นนี้อุณหภูมิที่ต้องการในห้องก็ยังไม่สามารถเข้าถึงได้

วิศวกรของ Danfoss ได้ศึกษาความต้องการของเจ้าของแล้ว ได้เสนอโซลูชันการควบคุมอุณหภูมิอัตโนมัติโดยใช้เทอร์โมสแตทแบบไร้สาย RET2000B และแนะนำบริษัทติดตั้งที่ผ่านการรับรองสำหรับการเยี่ยมชมสถานที่และติดตั้งในภายหลัง

จากผลการสำรวจไซต์พบว่าในระหว่างการติดตั้งระบบทำความร้อนของบ้านไม่มีการควบคุมหม้อน้ำและคอนเวอร์เตอร์ในพื้น ในขณะเดียวกันก็ใช้ระบบสะสมสำหรับวางท่อ รวมแล้วมีตู้กระจาย 5 ตู้สำหรับระบบทำความร้อนหม้อน้ำในบ้าน

การติดตั้งองค์ประกอบอุณหภูมิบนหม้อน้ำไม่สามารถทำได้เนื่องจากถูกซ่อนโดยหน้าจอและการติดตั้งจะนำไปสู่โหมดการทำงานที่ไม่ถูกต้อง และเนื่องจากบ้านได้รับการปรับปรุงคุณภาพสูงโดยใช้วัสดุราคาแพง ทางออกเดียวที่เป็นไปได้คือการติดตั้งเทอร์โมสแตทไร้สายในห้องพักทุกห้องซึ่งจำเป็นต้องควบคุมอุณหภูมิ งานเพิ่มเติมเพียงอย่างเดียวที่ต้องทำคือจ่ายไฟให้กับตู้แต่ละตู้เพื่อเชื่อมต่ออุปกรณ์สวิตชิ่งและเครื่องรับสัญญาณจากเทอร์โมสตัทในห้อง

การติดตั้งอุปกรณ์สำหรับระบบทำความร้อนอัตโนมัติใช้เวลาไม่เกิน 5 ชั่วโมงและดำเนินการตามลำดับต่อไปนี้:

1. กำหนดวงจรความร้อนและเครื่องทำความร้อนที่เชื่อมต่อ
2. ติดตั้งตัวกระตุ้นไฟฟ้าบนวาล์วของท่อร่วมการกระจายของวงจรที่เกี่ยวข้องซึ่งเปิดหรือปิดวาล์วบนสัญญาณ
3. ติดตั้งแผงขั้วต่อในตู้ท่อร่วมและเชื่อมต่อเครื่องรับสัญญาณและไดรฟ์ไฟฟ้า
4. เชื่อมต่อเทอร์โมสตัทและเครื่องรับ
5. ติดตั้งเทอร์โมสตัทบนผนังห้องที่ความสูง 1.5 เมตรจากพื้น และตั้งอุณหภูมิที่ต้องการ

เนื่องจากไม่มีโครงการสำหรับระบบวิศวกรรมภายใน ผู้เชี่ยวชาญจึงถูกบังคับให้ต้องติดตามทุกบรรทัดตั้งแต่ตู้ท่อร่วมไปจนถึงฮีตเตอร์ ปรากฎว่าในห้องที่ใหญ่ที่สุด หม้อน้ำทั้ง 12 ตัวไม่ได้เชื่อมต่อกับท่อร่วมทางเดียว แต่ที่นี่ก็พบวิธีแก้ปัญหาอย่างรวดเร็วเช่นกัน เทอร์โมสตัทหนึ่งห้องเชื่อมต่อกับเครื่องรับสัญญาณไร้สายสองตัวที่อยู่ในตู้ต่างกัน แต่ในขณะเดียวกันก็ควบคุมอุณหภูมิของเครื่องใช้ไฟฟ้าในห้องเดียวกัน

หลักการทำงานของตัวควบคุมอุณหภูมิในห้องนั้นง่ายมาก: ทันทีที่อุณหภูมิที่ตั้งไว้บนตัวควบคุมอุณหภูมิในห้อง เช่น 21 ° C ตัวควบคุมอุณหภูมิจะส่งสัญญาณไปยังเครื่องรับที่ติดตั้งในตู้และในทางกลับกันผู้รับจะสั่งการไดรฟ์ไฟฟ้าที่เชื่อมต่อกับมันเพื่อปิดวาล์ว ดังนั้นการจ่ายน้ำหล่อเย็นไปยังวงจรความร้อนที่เกี่ยวข้องจะหยุดลงและความร้อนที่ส่งออกของหม้อน้ำจะไม่เพิ่มขึ้นจนกว่าเทอร์โมสตัทในห้องจะตรวจจับอุณหภูมิในห้องลดลง

วิศวกรและพันธมิตรของ Danfoss มักจะต้องจัดการกับกรณีที่ระบบอัตโนมัติไม่ได้คำนึงถึงระบบทำความร้อนในระหว่างการติดตั้งระบบทำความร้อน เหตุผลอาจเป็นได้ทั้งความปรารถนาที่จะประหยัดในระบบทำความร้อนและการขาดคุณสมบัติที่จำเป็นจากวิศวกรขององค์กรการติดตั้ง

ข้อได้เปรียบที่ไม่อาจปฏิเสธได้ของโซลูชั่นไร้สายของ Danfoss คือความสามารถในการอัพเกรดระบบทำความร้อนหม้อน้ำและระบบทำความร้อนใต้พื้นได้เกือบทุกแบบ
