เครื่องทำความร้อนโดยไม่ต้องใช้อุปกรณ์ท่อเชื่อม, การเชื่อมต่อแบบเกลียว, คลิปซ่อม

การต่อท่อแบบไม่ต้องเชื่อม ข้อดี ข้อเสีย คืออะไร

สาเหตุของการเชื่อมต่อแบบไม่มีเกลียวและไม่เชื่อม

ฟิตติ้งต่างๆ

ข้อดีของข้อต่อแบบจีบ

วิธีเชื่อมต่อผลิตภัณฑ์ท่ออย่างถูกต้องโดยไม่ต้องทำเกลียวหรือเชื่อม

การเชื่อมต่อหน้าแปลน

ข้อต่อ Gebo สำหรับต่อท่อ

เชื่อมต่อท่อที่มีโปรไฟล์โดยไม่ต้องทำเกลียวและเชื่อม

การทำงานใด ๆ ที่เกี่ยวข้องกับการวางท่อเพื่อวัตถุประสงค์ต่าง ๆ นั้นเกี่ยวข้องกับความจำเป็นในการเชื่อมต่ออย่างหลีกเลี่ยงไม่ได้

ดังที่คุณทราบ การเชื่อมต่อแบบเกลียวและการเชื่อมถือเป็นวิธีที่ดีที่สุดในการต่อเชื่อม แม้ว่าจะไม่เป็นที่ยอมรับและเป็นไปได้ในทุกกรณี

ในบทความนี้เราจะพูดถึงวิธีเชื่อมต่อท่อโดยไม่ต้องเชื่อมและทำเกลียว ใช้อุปกรณ์ยึดประเภทใด และสิ่งที่ต้องมองหาเมื่อทำงาน

วิธีอื่นในการเชื่อมต่อท่อแบบไม่มีเกลียว

การเชื่อมต่อท่อโดยไม่ต้องเชื่อมและเกลียวก็มีวางจำหน่ายแล้วเช่นกัน ในการดำเนินการนี้ ให้ใช้หนึ่งในอุปกรณ์หลายเครื่อง:

• คลัตช์พิเศษที่สามารถซื้อได้ที่ร้านหรือผลิตเอง
• ข้อต่อ Gebo;
• หน้าแปลน

ต่อท่อด้วยข้อต่อ

สามารถเชื่อมต่อท่อโลหะโดยไม่ต้องเชื่อมและทำเกลียวได้โดยใช้ข้อต่อพิเศษ

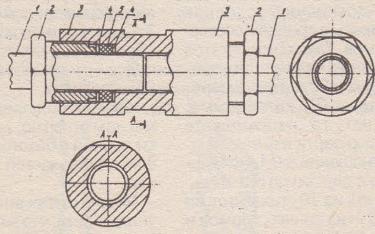

การติดตั้งดังกล่าวประกอบด้วยองค์ประกอบต่อไปนี้:

• ตัวเรือน (3) ซึ่งทำจากเหล็กหล่อหรือเหล็กที่มีความแข็งแรงสูง
• น็อตสองตัว (2) อยู่ที่ปลายด้านตรงข้ามของคัปปลิ้ง หากข้อต่อทำด้วยมือจะใช้ทองเหลืองหรือทองแดงสำหรับการผลิตถั่ว
• แหวนรองโลหะ 4 อัน (4) ติดตั้งอยู่ภายในคัปปลิ้ง
• ปะเก็นยาง (5) ใช้ปิดรอยต่อ

การต่ออุปกรณ์ฟิตติ้ง

เส้นผ่านศูนย์กลางของน็อต แหวนรอง และปะเก็นต้องตรงกับเส้นผ่านศูนย์กลางของท่อที่จะเชื่อมต่อ

ในการติดตั้งคลัตช์คุณจะต้อง:

1. ใส่ปลายท่อ (1) ผ่านน็อต (2) ถึงตรงกลางของคัปปลิ้ง ท่อต้องผ่านเครื่องซักผ้า (4) และปะเก็น (5)
2. ขันน็อตให้แน่นจนสุดขณะบีบปะเก็น การเชื่อมต่อค่อนข้างแข็งแรงและทนทาน

การต่อท่อด้วยข้อต่อ Gebo

ในการเชื่อมต่อท่อโดยไม่ต้องเชื่อมและเกลียว Gebo ด้วยข้อต่อพลาสติก คุณจะต้อง:

1. ซื้อสินค้าที่จำเป็น ข้อต่อ Gebo ประกอบด้วย:
   • คณะ;
   • แหวนปิดผนึก
   • แหวนหนีบ;
   • แหวนหนีบ;
   • ถั่ว.

อุปกรณ์ข้อต่อท่อพิเศษ

1. ใส่ข้อต่ออย่างระมัดระวังในสถานะคลายเกลียวที่ปลายท่อที่ต้องการเชื่อมต่อ
2. แก้ไขข้อต่อด้วยถั่ว

เพื่อให้ได้การเชื่อมต่อที่น่าเชื่อถือยิ่งขึ้น สามารถขันน็อตให้แน่นด้วยประแจ

อุปกรณ์ Gebo มีจำหน่ายสำหรับท่อพลาสติกและโลหะ ข้อต่อสำหรับท่อพีวีซียังทำจากพลาสติก ดังนั้นอุปกรณ์สำหรับท่อโลหะจึงทำจากโลหะ

ข้อต่อ Gebo สำหรับท่อโลหะ

การเชื่อมต่อของท่อโลหะที่ไม่มีเกลียวด้วย Gebo-coupling เกิดขึ้นในลักษณะที่คล้ายกับวิธีการที่อธิบายไว้ข้างต้น ก่อนเข้าท่อแนะนำให้ทำความสะอาด

ข้อต่อ Gebo ช่วยให้คุณสร้างข้อต่อท่อแบบสุญญากาศและสวยงามได้มากที่สุด

การเชื่อมต่อสำเร็จรูปจะไม่มีการเปลี่ยนแปลงอุณหภูมิและการสั่นสะเทือนของท่อ ข้อต่อสามารถใช้ได้กับท่อทุกประเภท

การเชื่อมต่อหน้าแปลน

หน้าแปลนเป็นผลิตภัณฑ์ที่ออกแบบมาสำหรับการต่อท่อและติดตั้งอุปกรณ์เพิ่มเติมบนท่อ

หน้าแปลนประกอบด้วยสลักเกลียวยึดหลายตัวพร้อมน๊อตที่อยู่รอบปริมณฑลของพื้นผิวโลหะหรือพลาสติก วงแหวนซีลอยู่ตรงกลาง

ข้อต่อสำหรับต่อท่อ

ปัจจุบันมีการผลิตครีบที่แตกต่างกันจำนวนมาก องค์ประกอบร่วมอาจแตกต่างกัน:

• ตามเส้นผ่านศูนย์กลาง (สอดคล้องกับเส้นผ่านศูนย์กลางของท่อ);
• รูปร่าง: สี่เหลี่ยม, กลม, สี่เหลี่ยมและอื่น ๆ ;
• ตามวัสดุในการผลิต: พลาสติก โลหะ ผลิตภัณฑ์โลหะสามารถทำจากสแตนเลส ทองแดง ทองเหลือง
• โดยปลายทาง: สำหรับท่อนำส่งน้ำเย็นและน้ำร้อน ก๊าซ สารที่มีฤทธิ์รุนแรง และอื่นๆ

จำเป็นต้องเลือกหน้าแปลนตามพารามิเตอร์และลักษณะของไปป์ไลน์

ใช้หน้าแปลนเชื่อมต่อท่อโลหะกับท่อพลาสติกโดยไม่ต้องใช้เกลียว ในการเชื่อมต่อท่อคุณต้อง:

• ติดตั้งส่วนหน้าแปลนที่ปลายท่อที่จะต่อ เพื่อความน่าเชื่อถือคุณสามารถใช้วิธีการเชื่อม (วิธีการที่อธิบายไว้ข้างต้น)
• ใส่แหวนปิดผนึก
• แก้ไขการเชื่อมต่อกับสลักเกลียว

ต้องให้ความสนใจเป็นพิเศษกับการติดตั้งวงแหวนปิดผนึก ต้องได้รับการแก้ไขอย่างชัดเจนระหว่างท่อไม่เช่นนั้นข้อต่อจะไม่น่าเชื่อถือ

การเชื่อมต่อท่อได้ไม่ยากโดยไม่ต้องใช้องค์ประกอบเกลียว ก่อนเลือกวิธีการต่อท่อจำเป็นต้องกำหนดเส้นผ่านศูนย์กลางและประเภทของวัสดุที่ใช้ทำท่อ บางวิธีต้องใช้อุปกรณ์พิเศษและทักษะการใช้งานเบื้องต้น ส่วนวิธีอื่นๆ สามารถทำได้โดยช่างฝีมือมือใหม่

ข้อต่อท่อ

วีงานนี้ต้องวาด
หนึ่งภาพ (มุมมองหลัก) ของโหนด
การต่อท่อด้วยการตัดเข้าที่
การเชื่อมต่อ โหนดประกอบด้วยเทอร์มินัล
ส่วนหนึ่งของท่อและหนึ่งในการเชื่อมต่อ
องค์ประกอบ (ฟิตติ้ง) ตัวอย่างการดำเนินการ
งานแสดงในรูป 12.

ข้าว.
12. การต่อท่อ

การต่อท่ออย่างกว้างขวาง
ใช้ในการติดตั้งท่อ
การสื่อสาร: การจ่ายน้ำและก๊าซ
เครื่องทำความร้อน ท่อน้ำทิ้ง ฯลฯ ประเภทนี้
การเชื่อมต่อหมายถึงการยึดด้วย
ใช้เกลียวท่อ (ที่ความดันใน
เครือข่ายไม่เกิน 25 บรรยากาศ) ด้วยเหตุผลที่ว่า
ที่ไปป์ไลน์สามารถโทรออกได้
การคำนวณที่สอดคล้องกันจากต่างๆ
เส้นผ่านศูนย์กลางของท่อและในทิศทางต่างๆ
จากนั้นคุณต้องใช้การเชื่อมต่อ
ฟิตติ้งต่างๆ (ฟิตติ้ง):
ข้อศอก, ทีออฟ, ข้อต่อ, ไม้กางเขน

ถ้าท่อ
ไม่เปลี่ยนทิศทางในส่วนที่แยกจากกัน
จากนั้นต่อท่อด้วยข้อต่อ (รูปที่ 13) บน
ข้าว. 14 แสดงสี่เหลี่ยมที่ช่วยให้
ต่อท่อที่มีเส้นผ่านศูนย์กลางเท่ากัน
มุมฉาก.

ข้าว.
14. สี่เหลี่ยม

ข้าว. 13. คลัตช์

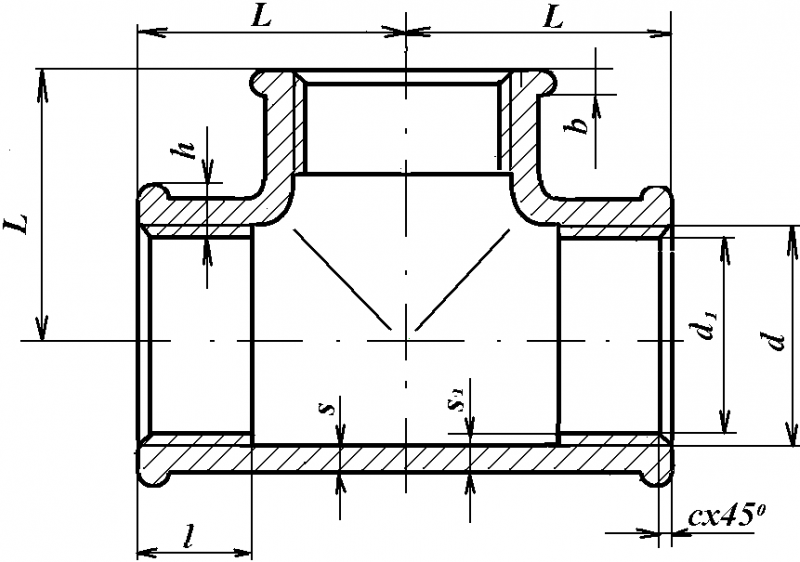

เสื้อยืด
(รูปที่ 15) ใช้เมื่อ
ส้อมท่อ

ข้าว.
15. ตี๋

ตัวเลือกงาน
นำมาจากโต๊ะ 3.

ตาราง
3

ตัวเลือก	1	2	3	4	5	6	7	8	9	10	11	12	13
	ข้อต่อ GOST 8955-59	สี่เหลี่ยม GOST 8946-59	ตี๋ GOST 8948-59
ผ่านแบบมีเงื่อนไข ดีที่, mm	8	10	15	20	25	32	40	20	15	20	25	32	40

ท่อทรงกระบอก
เธรด ตรงข้ามกับเธรดเมตริก
มีโปรไฟล์หน้าจั่ว
สามเหลี่ยมที่มีมุมยอด55º
โปรไฟล์ของกระทู้เหล่านี้มีเครื่องหมาย
กรัม
และหลังจากกำหนดโปรไฟล์แล้ว
ขนาดตามเงื่อนไข กำหนดเงื่อนไขขนาดนี้
เรียกเพราะมันแสดงให้เห็น
เส้นผ่านศูนย์กลางภายในท่อ
(หน่วยเป็นนิ้ว) ที่ออกแบบไว้
การแกะสลักนี้ หนึ่งนิ้วประมาณ
25.4 มม.

เส้นผ่าศูนย์กลางภายใน
ท่อ (เส้นผ่านศูนย์กลางที่ชัดเจน) เรียกว่า
ข้อความแบบมีเงื่อนไขและในตารางอ้างอิง
แสดงโดย Dy (มม.)

การกำหนดท่อ
เธรดถูกนำไปใช้เหนือหน้าแปลนของเส้นผู้นำ เป็นตัวอย่าง
เธรดที่ทำเครื่องหมาย G
หนึ่ง". ซึ่งหมายความว่าเส้นผ่านศูนย์กลางภายใน
ท่อเท่ากับหนึ่งนิ้วและสอดคล้องกับ
เงื่อนไขผ่าน Dу25.4mm.
ใช้การกำหนดของเกลียวท่อ
ไม่ว่าจะเส้นผ่านศูนย์กลางภายนอก
ท่อเป็นเกลียวหรือด้านใน
ดังนั้นหากด้ายถูกกำหนดบน
เส้นผ่านศูนย์กลางภายนอกของท่อแล้วเส้นผ่านศูนย์กลางนี้
จะไม่เท่ากับ 25.4 มม. แต่จะเท่ากับ
33.25 มม.

ขึ้นอยู่กับ
ตัวเลือกที่เลือก ขนาดที่ต้องการ
สำหรับการทำภาพวาดของอุปกรณ์
นำมาจากตาราง: สำหรับข้อต่อ - แท็บ 4;
สำหรับข้อศอกและทีออฟ - แถบ 5.

ตารางที่ 4

ข้อความแบบมีเงื่อนไข Dที่, mm	เกลียว	d	d1	หลี่	l	ส	ชม	ข	ข1	ค
8	จี ¼ ˝	13,16	11,45	27	7	3,5	2	3	2	1
10	จี ⅜ ˝	16,66	14,95	30	8	3,5	2	3	2	1
15	จี ½ ˝	20,96	18,63	36	9	4,2	2	3,5	2	1,6
20	จี ¾ ˝	26,44	24,12	39	10,5	4,4	2,5	4	2	1,6
25	จี 1 ˝	33,25	30,29	45	11	5,2	2,5	4	2,5	1,6
32	จี 1¼ ˝	41,91	38,95	50	13	5,4	3	4	2,5	1,6
40	G1½ ˝	47,80	44,85	55	15	5,8	3	4	3	1,6

ตาราง
5

ข้อความแบบมีเงื่อนไข Dที่, mm	เกลียว	d	d1	หลี่	l	ส	ส1	ชม	ข	ค	R≈
8	G¼˝	13,16	11,45	21	9	2,5	3,5	2	3	1	12
10	G⅜˝	16,66	14,95	25	10	2,5	3,5	2	3	1	15
15	G½˝	20,96	18,63	28	12	2,8	4,2	2	3,5	1,6	16
20	G¾˝	26,44	24,12	33	13	3	4,4	2,5	4	1,6	20
25	G 1˝	33,25	30,29	38	15	3,3	5,2	2,5	4	1,6	23
32	จี 1¼ ˝	41,91	38,95	45	17	3,6	5,4	3	4	1,6	28
40	G1½ ˝	47,80	44,85	50	19	4	5,8	3	4	1,6	31

เมื่อเชื่อมต่อ
ท่อกับทีหรือข้อต่อเป็นปม
รวมน็อตล็อค GOST 8961-59 (รูปที่ 16)
ข้อศอกถูกขันให้เต็มความยาว l_อู๋
ส่วนเกลียวของท่อ (เพื่อความล้มเหลว) และ
ไม่ได้ติดตั้งน็อตล็อค ขนาดล็อคน๊อต
จะได้รับในตาราง 6.

ข้าว.
16. ล็อคนัท

ทางเดินแบบมีเงื่อนไข mm	6	10	15	20	25	32	40
ชม	7	7,5	8	9	10	11	12
ดี	25,4	28	36,9	41,6	53,1	63,5	69,3

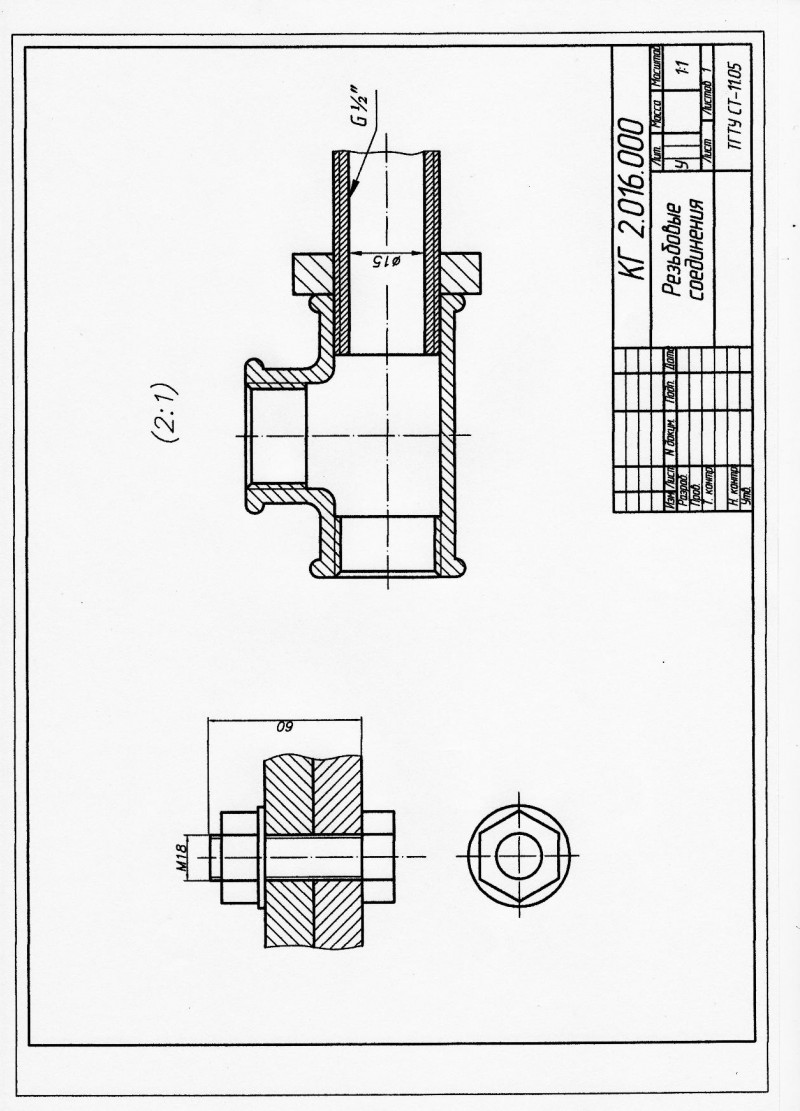

ตัวอย่าง
ประสิทธิภาพของงานแสดงในรูปที่ 17.

ข้าว. 17. ตัวอย่าง
เสร็จสิ้นภารกิจหมายเลข 2

การแกะสลักคืออะไรและประเภทของมัน

เกลียวเป็นร่องที่มีรูปร่างและขนาดพิเศษ ใช้เกลียวกับพื้นผิวด้านในหรือด้านนอกของท่อหรือแท่งโลหะ สามารถใช้ได้กับพื้นผิวทรงกระบอกหรือทรงกรวย มีลักษณะเฉพาะและแตกต่างกันตามรูปร่างของร่อง ความสูง/ความลึกของการผ่อนปรน และระยะห่างระหว่างทางเลี้ยว - ระยะพิทช์ ในการเชื่อมต่อสองส่วน จะต้องมีเกลียวเหมือนกันหรือเข้ากันได้ และส่วนหนึ่งต้องมีเกลียวนอก อีกส่วนหนึ่งมีเกลียวในประเภทและขนาดเดียวกัน

โดยทั่วไป เธรดจะแบ่งออกเป็นการยึดและการเดินสาย เกียร์วิ่งใช้ในองค์ประกอบของเครื่องจักรและให้การเคลื่อนไหว เราสนใจของที่ใช้ในชีวิตประจำวันมากกว่าที่เราเจอในกระบวนการซ่อมแซมและก่อสร้าง มันเป็นแค่ตัวยึด ในความเป็นจริงเราจะพูดถึงเธอ

ประเภทของเกลียวในทิศทางของการหมุนและพื้นผิว

นอกจากนี้ยังควรทราบด้วยว่าในทิศทางของการหมุนเกลียวจะอยู่ทางขวาและทางซ้ายและบนพื้นผิวที่ใช้ - ทรงกระบอกและรูปกรวย

ประเภทเธรด

เกลียวท่อมีโปรไฟล์ของตัวเองซึ่งให้ความรัดกุม ใช้สำหรับเชื่อมต่อท่อโลหะในท่อแบบไม่เชื่อม การติดตั้งอุปกรณ์ต่างๆ การเชื่อมต่ออุปกรณ์ เมื่อเร็ว ๆ นี้มีการใช้การเชื่อมต่อแบบเกลียวกับท่อพลาสติกบางประเภท แต่มีวิธีการที่แตกต่างกัน - มันถูกหล่อแม้ว่าสาระสำคัญจะเหมือนกัน

เกลียวท่อสามประเภทและความแตกต่าง

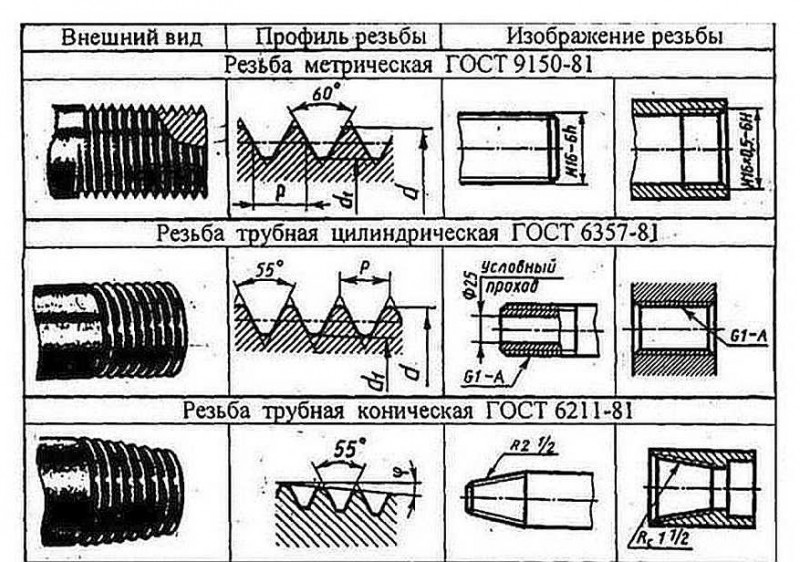

การแกะสลักมีสามประเภทหลัก:

เมตริก คุณสามารถแยกแยะได้ด้วยยอดแหลมของทางเลี้ยวและร่อง รูปร่างเป็นรูปสามเหลี่ยมมุมฉาก 60° มันถูกเรียกเช่นนั้นเพราะพารามิเตอร์ของมันถูกระบุเป็นมิลลิเมตร และสิ่งเหล่านี้คือหน่วยของระบบเมตริก ได้มาตรฐาน GOST 9150-81
นิ้ว นอกจากนี้ยังเป็นรูปสามเหลี่ยมที่ฐาน แต่มีจุดยอด 55 องศา เป็นการนำเสนอเกี่ยวกับรายละเอียดของการผลิตที่นำเข้า อย่างที่คุณเห็น ความแตกต่างระหว่างเส้นเมตริกและเกลียวทรงกรวยอยู่ที่มุม
ตรบยา. มันแตกต่างจากหน่วยเมตริกที่มีมุมที่เล็กกว่าเล็กน้อย - 55 °และนิ้วก็มีมุมเหมือนกัน ความแตกต่างที่สำคัญคือขอบจะมน

และนี่เป็นสิ่งสำคัญโดยพื้นฐาน สามารถใช้กับทรงกระบอก (ท่อ) แล้วจึงเติมคำว่า "ทรงกระบอก" ลงในชื่อ

ได้มาตรฐาน GOST 6357-81 เมื่อตัดบนกรวยจะเรียกว่าเกลียวท่อ

การแกะสลักคืออะไร. เหล่านี้กำลังเชื่อมต่อ - สำหรับเชื่อมต่อชิ้นส่วน

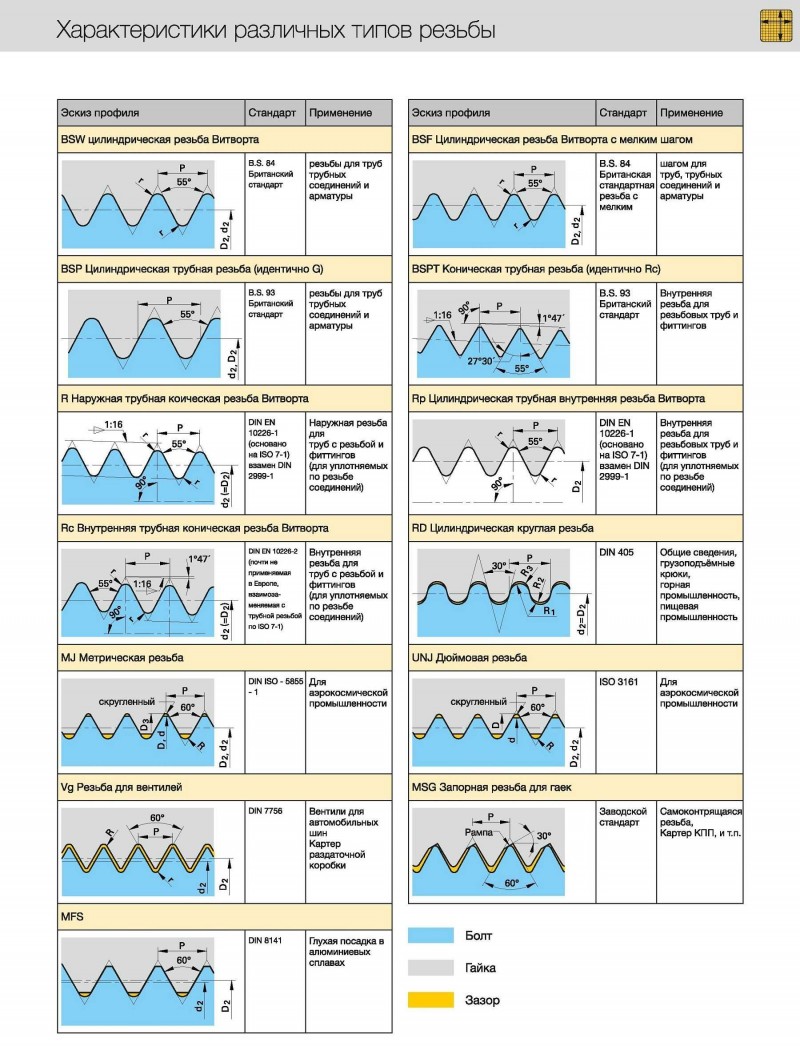

ประเภทของเกลียวที่สามารถใช้กับอุปกรณ์และส่วนประกอบที่นำเข้าอาจมีประโยชน์เช่นกัน นี่คือเธรด Whitworth ซึ่งกำหนดเป็น BSW หากมีระยะพิทช์หยาบและ BSF หากมีระยะพิทช์ละเอียด เป็นมาตรฐานนี้ที่ใช้เป็นพื้นฐานสำหรับการพัฒนาเกลียวท่อในสหภาพโซเวียต ดังนั้นเกลียวและเกลียวของท่อ Whitworth ที่ผลิตตามมาตรฐานจึงเข้ากันได้

ประเภทของเกลียวและพื้นที่ใช้งาน

มีโปรไฟล์อื่น ๆ แต่กำลังทำงานและมีความเฉพาะเจาะจงมาก ไม่จำเป็นในสถานการณ์ปกติ สำหรับการพัฒนาทั่วไป สมมติว่ามีรูปทรงสี่เหลี่ยมและสี่เหลี่ยมคางหมูด้วย

ตัวไหนใช้บ้าง

ตอนนี้เกี่ยวกับประเภทของเธรดที่ใช้ เมตริกใช้กับพุก สลักเกลียว กระดุม น็อต และรัดอื่นๆ นำไปใช้กับพื้นผิวทรงกระบอกไม่ให้ความหนาแน่น ดังนั้นจึงไม่ใช่ทางเลือกที่ดีที่สุดสำหรับท่อ อย่างไรก็ตามมันถูกใช้และสำหรับความรัดกุมพวกเขา "นั่งลง" บนเทปพันสายไฟหรือควันนอกจากระบบประปาแล้ว ยังใช้ประกอบเฟรมจากท่อกลมบนข้อต่อเกลียวด้วย

เธรดคืออะไร: โปรไฟล์และมาตรฐาน

รูปภาพจะเปลี่ยนไปเมื่อใช้เกลียวเมตริกกับพื้นผิวทรงกรวย การเชื่อมต่อดังกล่าวมีความรัดกุมในระดับสูง เป็นเกลียวทรงกรวยเมตริกที่ใช้กับฝาปิด ใช้ในท่อส่งอุตสาหกรรม สำหรับขนส่งก๊าซและของเหลวที่ปล่อยสารระเหย ในชีวิตประจำวันการใช้เกลียวทรงกรวยมี จำกัด เนื่องจากจำเป็นต้องมีอุปกรณ์พิเศษสำหรับการใช้งาน

ง่ายต่อการเดาว่ามีการใช้เกลียวท่อในท่อ ด้วยเส้นสายที่เรียบลื่นของโปรไฟล์แม้จะไม่มีการปิดผนึกเพิ่มเติม การเชื่อมต่อก็แน่น เป็นประเภทที่ใช้กับไม้กวาดหุ้มยาง มุม ทีออฟ และอุปกรณ์อื่นๆ ที่ใช้ในการประกอบระบบประปา ระบบทำความร้อน และท่อน้ำทิ้ง
