رأي أصحاب البيوت الريفية حول النظام
وفقًا لمعظم مالكي العقارات في الضواحي ، فإن هذا المخطط فعال جدًا حقًا - حلقة Tichelman. التعليقات مثل هذا النظام تستحق فقط ممتازة. في المنزل ، مع التصميم والتركيب المناسبين ، يتم إنشاء مناخ محلي مريح للغاية. في الوقت نفسه ، نادراً ما تتعطل معدات النظام نفسها وتستمر لفترة طويلة.
ليس فقط أصحاب المباني السكنية ، ولكن أيضًا أصحاب المنازل الريفية يتحدثون جيدًا عن حلقة Tichelman. غالبًا ما يستخدم نظام التدفئة في مثل هذه المباني خلال موسم البرد بشكل غير منتظم. إذا تم إجراء الأسلاك وفقًا لمخطط مسدود ، فعند تشغيل المرجل ، يتم تسخين الغرف بشكل غير متساوٍ للغاية. مع نظام مرتبط ، مثل هذه المشاكل ، بالطبع ، لا تنشأ. لكن تجميع التدفئة وفقًا لمثل هذا المخطط أغلى حقًا مما هو عليه في طريق مسدود.
إجراء التركيب
يتكون العمل من العمليات التالية:
- تركيب المرجل. الحد الأدنى المطلوب لارتفاع الغرفة لوضعها هو 2.5 متر ، والحجم المسموح به للغرفة هو 8 أمتار مكعبة. م يتم تحديد القدرة المطلوبة للمعدات عن طريق الحساب (يتم تقديم أمثلة في منشورات مرجعية خاصة). تقريبا للتدفئة 10 متر مربع. م يتطلب قوة 1 كيلو واط.
- تصاعد أقسام المبرد. يوصى باستخدام المنتجات البيومترية في المنازل الخاصة. بعد اختيار العدد المطلوب من المشعات ، يتم تمييز موقعها (عادةً تحت فتحات النوافذ) وتثبيتها بأقواس خاصة.
- سحب خط أنابيب نظام التدفئة المصاحب. يعد استخدام الأنابيب المعدنية والبلاستيكية هو الأمثل ، والتي تتميز بنجاح بظروف درجات الحرارة العالية ، وتتميز بالمتانة وسهولة التركيب. خطوط الأنابيب الرئيسية (الإمداد و "الإرجاع") من 20 إلى 26 مم و 16 مم لربط المشعات.
- تركيب مضخة دورانية. مثبتة على أنبوب الإرجاع بالقرب من المرجل. يتم النقر من خلال ممر جانبي بثلاث نقرات. يجب تثبيت مرشح خاص قبل المضخة ، مما يزيد بشكل كبير من عمر الجهاز.
- تركيب خزان تمدد وعناصر تضمن سلامة المعدات. بالنسبة لنظام التدفئة مع حركة مرور المبرد ، يتم اختيار خزانات التمدد الغشائية فقط. يتم تزويد عناصر مجموعة الأمان بالغلاية.
لتتبع المداخل في الغرف الخلفية وغرف المرافق ، يُسمح بتركيب الأنابيب مباشرة فوق الباب. في هذا المكان ، لمنع تراكم الهواء ، يجب تركيب فتحات تهوية أوتوماتيكية. في المناطق السكنية ، يمكن مد الأنابيب أسفل الباب في جسم الأرضية أو تجاوز العائق باستخدام أنبوب ثالث.
يوفر مخطط Tichelman للمنازل المكونة من طابقين تقنية معينة. يتم تنفيذ الأنابيب بربط المبنى بأكمله ككل ، وليس كل طابق على حدة. يوصى بتركيب مضخة دوران واحدة على كل طابق مع الحفاظ على أطوال متساوية من خطوط أنابيب الإرجاع والإمداد لكل مشعاع على حدة وفقًا للشروط الأساسية لنظام التسخين ذي الأنبوبين المصاحبين. إذا قمت بتثبيت مضخة واحدة ، وهو أمر مقبول تمامًا ، فعند فشلها ، سيتم إيقاف تشغيل نظام التدفئة في المبنى بأكمله.
يرى العديد من الخبراء أنه من المناسب ترتيب رافع مشترك على طابقين مع أنابيب منفصلة في كل طابق. سيسمح ذلك بمراعاة الاختلاف في فقد الحرارة في كل طابق مع اختيار أقطار الأنابيب وعدد الأقسام المطلوبة في بطاريات الرادياتير.
ستعمل دائرة التسخين المنفصلة المرتبطة على الأرضيات على تبسيط إعداد النظام بشكل كبير وتسمح بالتوازن الأمثل لتدفئة المبنى بأكمله. ولكن للحصول على التأثير المطلوب ، من الضروري إدخال رافعة موازنة في الدائرة الزائدة لكل طابق من طابقين. يمكن وضع الرافعات جنبًا إلى جنب مباشرة بالقرب من المرجل.

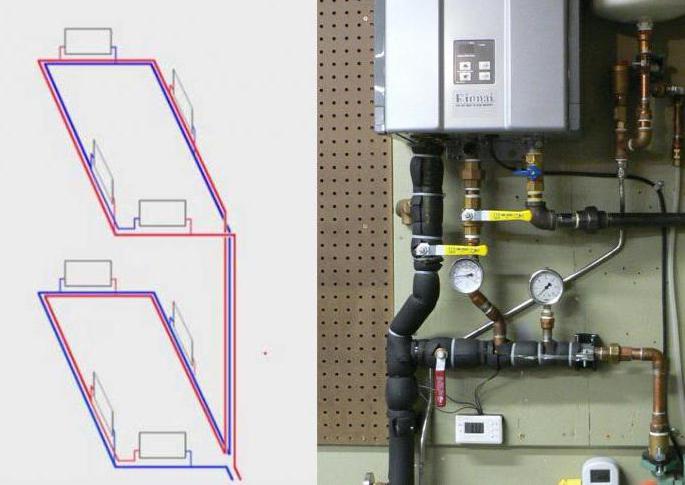

حلقة Tichelman لطابقين أو أكثر
في أغلب الأحيان ، يتم تركيب نظام التدفئة هذا في مباني من طابق واحد بمنطقة كبيرة. في مثل هذه المنازل تعمل بشكل أكثر فاعلية. ومع ذلك ، في بعض الأحيان يتم تجميع مثل هذا النظام أيضًا في مبانٍ من طابقين. عند إجراء الأسلاك في مثل هذه المنازل ، يجب اتباع تقنية معينة. وفقًا لمخطط Tichelman ، في هذه الحالة ، لا يتم ربط كل طابق على حدة ، ولكن المبنى بأكمله ككل. أي ، يتم الاحتفاظ بمجموع متساوٍ من أطوال أنابيب الإرجاع والإمداد لكل مشعاع للمنزل.
يتم تجميع حلقة Tichelman المكونة من طابقين وفقًا لمخطط خاص. يعتقد الخبراء أيضًا أنه لا ينصح باستخدام مضخة دوران واحدة فقط في هذه الحالة. إذا كان ذلك ممكنًا ، فإن الأمر يستحق تثبيت أحد هذه الأجهزة في كل طابق في المبنى. خلاف ذلك ، إذا تعطلت مضخة واحدة ، فسيتم إيقاف التدفئة في المنزل بأكمله مرة واحدة.
تطبيقات حلقة Tichelmann
زيادة استهلاك المواد ليس دائمًا أفضل ، لذلك نادرًا ما يستخدم نظام Tichelman في منزل من طابقين. الاستثناء هو الخط مع وضع مشعات حول محيط المبنى. سيتطلب نظام الحلقة تكاليف مادية كبيرة ، ولكن يتم تنفيذ ترتيب الحلقة المغلقة فقط في حالة عدم وجود عوائق في شكل مداخل ونوافذ ممتدة من الأرض حتى السقف. سيكون عليك وضع خط آخر لإعادة المبرد إلى جهاز التسخين.
في حالة إطالة الحلقة ، أو إبعادها عن المدفأة ، أو زيادة قسم الأنبوب أو اختيار مضخة دوران قوية ، وإلا فلن يتمكن النظام من العمل بكامل طاقته.
لتقليل معدل تدفق المبرد في منطقة توصيل البطاريات الأولى ، يجب تقليل قطر خط الأنابيب ، وهذا سيساعد في الحفاظ على ضغط الماء في الأقسام اللاحقة. يتم تقليل القطر فقط وفقًا للحسابات الأولية ، وإلا فإن المشعات ، التي تقع على مسافة كبيرة من جهاز التسخين ، لن تستقبل المبرد بكميات كافية.
اتضح أنه من الممكن استخدام الأسلاك ذات الأنبوبين مع تدفق المياه المار فقط بطول إجمالي للخط الرئيسي من 70 مترًا ، حيث يتم تثبيت 10 مشعات. خلاف ذلك ، فإن تمرير الأسلاك لن يبرر الاستثمار.
ما هي حلقة تيشلمان
حلقة Tichelman (وتسمى أيضًا "مخطط المرور") هي مخطط لتوزيع أنابيب نظام التدفئة. يجمع هذا المخطط في وقت واحد بين مزايا مخططين شائعين: لينينغراد والأنبوبين ، مع وجود مزايا إضافية.
عند مقارنتها بنظام ثنائي الأنابيب ، فعند استخدام حلقة Tichelmann ، ليست هناك حاجة لتثبيت أنظمة ضبط باهظة الثمن. تعمل السخانات مثل مشعاع واحد كبير. تدفق المبرد هو نفسه في جميع أنحاء دائرة التسخين بأكملها. لا توجد أنابيب ضيقة ومشعات مسدودة ، حيث يكون التدفق هو الأسوأ. العيب بالمقارنة مع مخطط التسخين ثنائي الأنابيب هو أنه من الضروري جعل الفرع بأكمله بأنبوب ذو قطر كبير ، والذي يمكن أن يؤثر بشكل كبير على تكلفة النظام بأكمله.
إذا ما قورنت بنظام لينينغراد (أحادي الأنبوب) ، فإن الميزة هي أن المبرد لن يمر عبر الأنبوب بعد المبرد. مخطط لينينغراد متطلب للغاية فيما يتعلق بتصميم المخطط والتركيب. مع تأهيل منخفض لأداء إما الأول أو الثاني ، سيكون من المستحيل إجبار الماء على المرور عبر السخان ، وسوف يمر عبر الأنبوب. سيبقى المبرد دافئًا قليلاً.بالإضافة إلى ذلك ، في مخطط لينينغراد ، ستكون المشعات الأولى من حيث تدفق المياه أكثر سخونة من التي تليها. لأن الماء سيصل لهم مبرد بالفعل. عيب حلقة Tichelman مقارنة بحلقة "Leningrad" هو زيادة استهلاك الأنابيب بمقدار الضعف تقريبًا.
من بين المزايا العامة ، أود أن أشير إلى أن مثل هذا المخطط يصعب عدم التوازن. تعتبر ظروف حركة المبرد مثالية تقريبًا ، والتي لها تأثير إيجابي على تشغيل مولد الحرارة (سواء كان مرجلًا أو أنظمة شمسية أو أي شيء آخر).
العيب الرئيسي لنظام التدفئة المصاحب هو متطلبات معينة للغرفة. من الناحية العملية ، ليس من الممكن دائمًا تنظيم حركة دائرية للمبرد. قد تتداخل المداخل والسمات المعمارية وما إلى ذلك. بالإضافة إلى ذلك ، يمكن استخدامه فقط للأسلاك الأفقية ، مع عدم استخدام حلقة Tichelman الرأسية.
مخططات التدفئة المستخدمة تقليديا
- أنبوب واحد. يتم تدوير الناقل الحراري من خلال أنبوب واحد دون استخدام المضخات. يتم توصيل بطاريات الرادياتير في سلسلة على الخط الرئيسي ، من آخر بطارية يعود الناقل المبرد إلى المرجل عبر الأنبوب ("الرجوع"). النظام سهل التنفيذ واقتصادي بسبب الحاجة إلى عدد أقل من الأنابيب. لكن الحركة المتوازية للتدفقات تؤدي إلى تبريد تدريجي للمياه ، ونتيجة لذلك ، يصل الناقل إلى المشعات الموجودة في نهاية سلسلة السلسلة مبردة بشكل كبير. يزداد هذا التأثير مع زيادة عدد أقسام المبرد. لذلك ، في الغرف الواقعة بالقرب من المرجل ، سيكون الجو شديد الحرارة ، وفي الغرف البعيدة سيكون باردًا. لزيادة نقل الحرارة ، يتم زيادة عدد الأقسام في البطاريات ، وتركيب أقطار مختلفة من الأنابيب ، وتركيب صمامات تحكم إضافية ، وتجهيز كل مشعاع بممرات جانبية.
- أنبوبان. يتم توصيل كل بطارية مشع بالتوازي مع الأنابيب للتزويد المباشر بسائل التبريد الساخن و "الرجوع". أي أن كل جهاز مجهز بإخراج فردي إلى "الإرجاع". مع التفريغ المتزامن للمياه المبردة في الدائرة المشتركة ، يعود المبرد إلى المرجل للتدفئة. ولكن في الوقت نفسه ، تتناقص تسخين أجهزة التسخين تدريجيًا أيضًا عندما تبتعد عن مصادر الحرارة. يستقبل المبرد الموجود أولاً في الشبكة المياه الأكثر سخونة وهو أول من يعطي الناقل إلى "الرجوع" ، ويستقبل المبرد الموجود في النهاية المبرد أخيرًا بدرجة حرارة تسخين منخفضة وأيضًا آخر لإعطاء الماء إلى دارة العودة. من الناحية العملية ، في الجهاز الأول ، يكون تداول الماء الساخن هو الأفضل ، وفي الأخير ، الأسوأ. تجدر الإشارة إلى ارتفاع أسعار هذه الأنظمة مقارنةً بالأنابيب المفردة.
كلا المخططين لهما ما يبرره للمناطق الصغيرة ، لكنهما غير فعالين للشبكات الممتدة.
الأنبوبين المحسنين هو مخطط تسخين Tichelman. عند اختيار نظام معين ، فإن توافر الفرص المالية والقدرة على تزويد نظام التدفئة بمعدات ذات الخصائص المطلوبة المثلى أمر حاسم.
ميزة التدفئة Tichelman
تم تبرير فكرة تغيير مبدأ عملية "العودة" في عام 1901 من قبل المهندس الألماني ألبرت تيشلمان ، وبعد ذلك حصلت على اسمها - "حلقة تيشيلمان". الاسم الثاني هو "نظام إرجاع نوع عكسي". نظرًا لأن حركة المبرد في كلتا الدائرتين ، الإمداد والعودة ، تتم في نفس الاتجاه ، غالبًا ما يتم استخدام اسم ثالث - "مخطط مع حركة ناقلات الحرارة المرتبطة".
جوهر الفكرة هو وجود نفس طول مقاطع الأنابيب المستقيمة والعكسية التي تربط جميع بطاريات الرادياتير بغلاية ومضخة ، مما يخلق نفس الظروف الهيدروليكية في جميع أجهزة التدفئة.تخلق دوائر الدوران ذات الطول المتساوي ظروفًا للمبرد الساخن لتمرير نفس المسار إلى المشعاعات الأولى والأخيرة بنفس الطاقة الحرارية التي يستقبلها.
مخطط حلقة Tichelman:
دائرة التسخين مع إيجابيات وسلبيات حلقة Tichelman
أنظمة التدفئة ذات الأنبوبين لمنزل خاص ، كقاعدة عامة ، هي أنظمة مسدودة ، مما يؤدي إلى حقيقة أنه في المبرد الأخير ، بسبب المسافة الأكبر ، يكون ضغط وتدفق المبرد أضعف ، على التوالي ، يسخن سخان أسوأ. يتم حل هذه المشكلة عن طريق زيادة عدد أقسام المشعات أو إضافة منظمات إلى كل مشعاع.
الحل الثاني ، الذي يستخدم عند تركيب أنظمة التدفئة ثنائية الأنابيب لمنزل خاص ، هو موازنة النظام.
مخطط تيشلمان بسيط للغاية. في المخطط الكلاسيكي ذي الأنبوبين ، يبدأ مصدر التسخين المرتجع من المبرد الأخير وينتهي بالغلاية ، ويبدأ الإمداد من الغلاية وينتهي بالرادياتير الأخير.
تتمثل ميزات حلقة Tichelman في أن "الرجوع" يبدأ من المبرد الأول ، ويصل إلى الأخير ويعود إلى المرجل ، ويبدأ العرض ، كما هو الحال في المخطط الكلاسيكي ، من الغلاية وينتهي بالمبرد الأخير.
اتضح أن المبرد الأول من المرجل هو الأول عند الإمداد والأخير عند العودة ، على التوالي ، المبرد الأخير هو الأخير في التوريد ، ولكن الأول عند الإرجاع.
هذا نوع من نظام التدفق المباشر حيث يتحرك المبرد الموجود في أنابيب الإمداد والعودة في نفس الاتجاه.
يتيح لك هذا المخطط توفير مقاومة وتدفق منتظمين في أنظمة ثنائية الأنابيب.
مزايا وعيوب حلقة ألبرت تيشيلمان
تتميز أنظمة التدفئة ثنائية الأنابيب لمنزل خاص ، والتي تم تركيبها وفقًا لمخطط Tichelman ، بمزايا أنظمة التدفق الأحادي المباشر ("Leningradka") وأنظمة الأنابيب ثنائية الأنابيب ، فضلاً عن عدد من المزايا الإضافية.
بادئ ذي بدء ، نلاحظ توازن النظام وغياب الحاجة إلى تثبيت معدات ضبط مختلفة ، وهو أمر مكلف للغاية.
في الوقت نفسه ، يكون تدفق المبرد في جميع أنحاء النظام هو نفسه ، ويكون تشغيل معدات توليد الحرارة هو الأمثل وله كفاءة عالية.
تشمل عيوب مخطط Tichelman الحاجة إلى استخدام أنابيب إضافية ويفضل أن يكون قطرها كبيرًا ، وهذه تكاليف إضافية.
علاوة على ذلك ، فإن السمات المعمارية لمنزل خاص لا تسمح دائمًا بتركيب نظام تدفئة مفتوح بثلاثة أنابيب. على سبيل المثال ، يمكن أن تتداخل المداخل وعدد من الأشكال المعمارية الأخرى مع تركيب نظام تدفئة من هذا النوع.
لذلك ، ليس من الممكن دائمًا تنظيم حركة دائرية للمبرد الوسيط في نظام تسخين ثنائي الأنابيب لمنزل خاص.
نلاحظ أيضًا أنه في معظم الحالات ، عند تثبيت أنظمة تسخين رجوع من النوع القابل للعكس وفقًا لمخطط Tichelman ، يتم استخدام الأسلاك الأفقية.
من حيث الخصائص الأخرى ومعدات التدفئة والمولدات الحرارية المستخدمة ، لا تختلف حلقة Tichelman عن نظيراتها ثنائية الأنابيب.
