كيفية عرض قراءات مقياس الحرارة على جهاز كمبيوتر ، وكيفية نقل قراءات مقياس الحرارة

ما الذي يجب مراعاته عند اتخاذ قرار بتركيب جهاز قياس

اعتمادًا على مخطط الأسلاك الخاص بنظام التدفئة ، قد تظهر بعض الصعوبات. لذلك باستخدام مخطط الأسلاك الأفقي ، سيكون كافيًا أن تضع مترًا واحدًا عند مدخل أنابيب التدفئة إلى الشقة ، ولكن ماذا لو كان لديك مخطط الأسلاك الرأسية. لدي تخطيط عمودي في شقتي و 4 مواسير تسخين ، واتضح أنه عند تركيب مقياس حرارة ، سيتعين علي تثبيت عداد لكل سخان. بطبيعة الحال ، هذا الخيار ليس مربحًا ، لكن ليس كل شيء سيئًا للغاية. ينتج مصنعو عدادات الحرارة موزعين يقيسون معدل تدفق المبرد بناءً على الفرق بين درجة حرارة سطح جهاز التسخين ودرجة حرارة الهواء الداخلي. ستكون تكلفة هذا الجهاز مع التثبيت من 3 إلى 7 آلاف روبل تقريبًا ، كل هذا يتوقف على تكوين الجهاز.

متى تغسل نظام التدفئة

يتم دائمًا تنظيم تكرار التنظيف وفقًا للمعايير الفنية الفردية ، ولكن يمكنك أيضًا التحدث عن حالات الطوارئ ، والتي تشمل:

• زيادة المقاومة الهيدروليكية لنظام التدفئة إلى القيم الحرجة. من الممكن تشخيص هذا الخطر فقط على معدات خاصة.
• تشغيل نظام غير فعال. يتم التعبير عن ذلك في زيادة تكاليف التدفئة ، والتسخين غير المتكافئ للأجهزة ، فضلاً عن الاستهلاك الكبير للوقود. مع تكوين الرواسب داخل البطاريات والأنابيب ، تنخفض كفاءتها بشكل كبير.
• استبدال قسم واحد من الأنابيب أو عدة بطاريات.
• الشطف الوقائي لنظام التدفئة في المنزل. من الناحية المثالية ، يجب أن يتم إجراؤه بعد نهاية موسم التدفئة أو بدايته ، مرة كل 3 سنوات.

تركيب مقياس حرارة فردي

الخطوةالاولى

. من الضروري التخلص من المصادر الحالية لفقدان الحرارة ، بما في ذلك الشقوق في النوافذ ، وأبواب المدخل غير المعزولة بشكل كافٍ ، وزوايا التجميد. بعد ذلك فقط ، سيؤدي تركيب عداد الحرارة إلى توفير كبير في المال.

الخطوة الثانية

. يجب على شركة الإدارة (ZHEK، HOA) تزويد مالك الشقة بالشروط الفنية (TU) - فهي تنسب المتطلبات التي يجب الوفاء بها من أجل الاتصال. عادة ما يأخذ نص الشروط ورقة A4. إنه يشير بالتأكيد إلى معلومات حول درجة حرارة وضغط المبرد الذي يدخل خط أنابيب منزل معين.

الخطوة الثالثة

. بمعرفة هذه المعلمات ، يمكنك البدء في شراء مقياس حرارة دون أن تفشل في شركة تعمل بشكل قانوني. عند شراء جهاز ، يجب أن تطلب إيصال مبيعات وإيصال نقدي وشهادة تؤكد الجودة وقواعد وتعليمات الاستخدام.

الخطوة الرابعة

الخطوة الخامسة

. يتم تركيب جهاز قياس الحرارة من قبل موظفي مؤسسة مرخصة متخصصة في هذا النوع من الخدمة.

عند اختيار شركة ، يُنصح بالاهتمام بعدد من الفروق الدقيقة:

• لتوافر معلومات حول المنظمة في سجل الدولة الموحد للكيانات القانونية ؛
• لوجود حزمة من الوثائق الضرورية ، بما في ذلك الشهادات والشهادات وتصاريح المنظمات SROs ؛
• توافر المتخصصين المؤهلين ؛
• توافر المعدات الخاصة
• لأداء قائمة كاملة بأعمال التثبيت ؛
• توافر زيارة مجانية لأحد المتخصصين إلى شقة العميل لفحص الاتصالات ؛
• توافر الضمانات للعمل المنجز.

الخطوة السادسة

أنواع الأجهزة

إذا كنت تخطط لتركيب معدات في شقة ، فقبل البدء في البحث عن شركة مناسبة تقوم بالتثبيت ، ستحتاج إلى التأكد من أن المنزل به توزيع تدفئة أفقي ، عندما يغادر أنبوب منفصل الناهض المركزي لكل منهما الأرض.

مع أحد نوعي الأسلاك الرأسية ، من غير المنطقي تركيب عداد للشقة ، لأن هناك العديد من الرافعات الصاعدة في المنزل ، وسيتعين تركيب جهاز منفصل على كل منها ، وفي هذه الحالة يتم تركيب معدات منزلية مشتركة يسجل قراءات عداد الحرارة للمبنى بأكمله ، ويتم الدفع وفقًا للمتر المربع المسخن من السكن.

يمكنك المتابعة لاختيار نوع الجهاز. النموذج المثالي غير موجود وستحتاج إلى مقارنة إيجابيات وسلبيات كل منها لتحديد الخيار المقبول لك من بين أربعة خيارات ممكنة:

• ميكانيكي.
• فوق صوتي.
• دوامة.
• الكهرومغناطيسي.

لا توجد اختلافات جوهرية في أخذ قراءات من أي من هذه الأنواع من مقياس الحرارة ويمكن أن تختلف فقط من حيث التعيينات وعدد القيم المسجلة.

ما هي المعلومات التي يوفرها العداد؟

مقياس الطاقة الحرارية هو آلية معقدة تلتقط الإشارات من التدفق الحجمي للحامل الحراري وأجهزة استشعار درجة الحرارة. تقوم الوحدة الحسابية لمقياس الحرارة بإجراء الحسابات المناسبة وتوفر نتائج للمعلمات التالية:

• كمية الطاقة الحرارية المستخدمة لفترة معينة (بالجيغا كالوري) ؛
• كمية طاقة التبريد (بالجيغا كالوري) ؛
• الطاقة الحرارية (استهلاك الطاقة الحرارية لكل ساعة) ؛
• معدل التدفق الحجمي للحامل الحراري (في كل من أنبوب الإمداد وأنبوب الإرجاع. يقاس بالمتر المكعب في الساعة) ؛
• حجم الناقل الحراري في كل خط أنابيب (بالمتر المكعب) ؛
• درجة حرارة سائل التبريد في خط أنابيب الإمداد (بالدرجات المئوية) ؛
• درجة حرارة الناقل الحراري في العودة (بالدرجات المئوية) ؛
• فرق درجة الحرارة (بالدرجات المئوية) ؛
• تاريخ الوقت.

الجوانب الإيجابية والسلبية للمتر

ضع في اعتبارك كيفية أخذ قراءات من عداد التدفئة في شقة باستخدام مثال من النوع الميكانيكي من SensoStar و Gross و Supercal. تم تجهيز هذا الجهاز بمكره ، والذي يدور أثناء مرور تدفق المبرد. الجزء متصل بجهاز استشعار يقرأ الثورات ويحدد حجم السائل. لضبط معدل التدفق الحالي ، تم تجهيز الجهاز بشاشة بلورية سائلة توضح مقدار الطاقة الحرارية في Gcal ، والحجم المحسوب للمياه الساخنة المتدفقة ، ودرجة حرارة الناقل على المدخل وأنابيب العودة.

تقيس معدات الموجات فوق الصوتية السرعة والطول الموجي الذي يمر عبر حركة تدفق المبرد والعودة. يتم الحساب وفقًا للبيانات المستلمة. يعتبر هذا النوع من الأجهزة مثاليًا لحساب استهلاك الطاقة الحرارية في أنظمة الإمداد بالمياه المغلقة والمفتوحة. يُنصح بأخذ قراءات لمقياس الطاقة الحرارية من المعدات الألمانية Sharky أو ​​Sempal الأوكرانية.

تقوم أجهزة Vortex بتحليل الدوامات المتكونة عندما يمر تدفق سائل التبريد عبر عقبة. ليس من الصعب أخذ قراءات من مقياس حرارة من هذا النوع ، لكنك ستحتاج إلى مساعدة متخصص مؤهل يفهم جميع إمكانيات الجهاز ويعرف كيفية إدارته. المنتجات الموصى بها للتركيب هي Ultraheat و Karat و TSK.

تعد قراءات عدادات التسخين الكهرومغناطيسية أكثر دقة لأن المحلل يقوم بإجراء حسابات بناءً على قياسات التيار المتولد عندما يمر الماء الساخن عبر مجال مغناطيسي. يتم أخذ البيانات مباشرة ، من خلال شاشة مع نظام تحكم ، عن طريق توصيل محركات أقراص خارجية ، حيث يتم نسخ البيانات المؤرشفة ، أو من خلال اتصال عن بعد. من بين الشركات المصنعة ، يلاحظ المستخدمون الشركات DIO و Amis و Pramer.

أنواع عدادات الحرارة

تنقسم جميع عدادات التدفئة المتاحة للشراء إلى الأنواع التالية:

مقياس سرعة الدوران أو ميكانيكي

يقيس كمية المبرد الذي يمر عبر قسم الأنبوب بمساعدة جزء دوار. يمكن أن يكون الجزء النشط من الجهاز عبارة عن برغي أو توربين أو في شكل دافع.الأجهزة ميسورة التكلفة وسهلة الاستخدام.
الجانب الضعيف لهذه الأجهزة هو الحساسية للأوساخ والترسيب داخل آلية التراب والصدأ ومطرقة الماء. لهذا الغرض ، يتم توفير مرشح شبكي مغناطيسي خاص في التصميم. أيضًا ، لا تستطيع الأجهزة تخزين البيانات التي يتم جمعها يوميًا.

فوق صوتي

غالبًا ما يستخدم كمقياس عام في مبنى سكني. لها أصناف:

1. تكرر،
2. زمني،
3. دوبلر
4. علاقه مترابطه.
   يعمل على مبدأ توليد الموجات فوق الصوتية التي تمر عبر الماء.

يتم إنشاء الإشارة بواسطة جهاز الإرسال ويتم التقاطها بواسطة جهاز الاستقبال بعد المرور عبر عمود الماء. يضمن دقة قياس عالية فقط إذا كان المبرد نقيًا بدرجة كافية.

الكهرومغناطيسي

يختلف في دقة المؤشرات والتكلفة. يعتمد تشغيل الجهاز على مبدأ تمرير مجال مغناطيسي عبر تدفق سائل التبريد ، والذي يتفاعل مع حالته. يحتاج الجهاز إلى صيانة وتنظيف دوريين. يتكون من محول أساسي ووحدة إلكترونية وأجهزة استشعار لدرجة الحرارة.

دوامة

يعمل على مبدأ قياس عدد وسرعة الدوامات. وهي ليست حساسة للانسداد ولكنها تتفاعل مع ظهور الهواء في النظام. يتم تثبيت الجهاز في وضع أفقي بين أنبوبين.

هل يمكن التواجد عند أخذ قراءات عدادات الحرارة

إنه ممكن بل وضروري. من الضروري أن تكون حاضرًا عند أخذ قراءات من عدادات الحرارة ، أولاً وقبل كل شيء ، من أجل راحة البال لسكان المنزل ، من أجل القراءة الصحيحة للقراءات ، هذا ليس ضروريًا.

ماذا ضروري لأخذ قراءات من مقياس الحرارة.

احصل على دفتر ملاحظات أو دفتر صغير ، ضعه في درع أو صندوق مثبت عليه مقياس حرارة ، وسجل قراءات مقياس الحرارة في نفس الوقت الذي يتم فيه أخذ القراءات من قبل منظمة الخدمة.

متر شقة الطاقة الحرارية كيفية إزالة ونقل القراءات بشكل صحيح

يجب أن تؤخذ القراءات من عدادات حرارة الشقة عن طريق القياس مع عدادات المياه. الاختلاف الوحيد هو أن عدادات الحرارة تعرض عدة مؤشرات على المؤشر ، ومن أجل اختيار المؤشر الصحيح ، يجب عليك قراءة تعليمات التشغيل بعناية واتباع توصيات الشركة المصنعة بدقة. بعد الحصول على المعلومات اللازمة ، يجب إدخال الفرق في القراءات عن الفترات السابقة والفترات المشمولة بالتقرير في إيصال الدفع مقابل الطاقة الحرارية ، مضروبًا في التعريفة المقررة في المنطقة ، ويجب دفع المبلغ المستلم.

حاليًا ، تم تجهيز عدادات الحرارة الحديثة بواجهة مدمجة تسمح لك بقراءة البيانات تلقائيًا. على سبيل المثال ، يحتوي عداد Kombik-T محلي الصنع على هوائي راديو مدمج ، والذي يسمح لك بأخذ قراءات من الجهاز حتى دون الدخول إلى الشقة. وتجدر الإشارة إلى أنه يمكن توصيل عداد مياه (عداد مياه) مع خرج نبضي بمثل هذا الجهاز ، مما يسمح لك بأخذ قراءات استهلاك المياه (الساخنة والباردة) أيضًا دون ملامسة بصرية

سيكون تثبيت أجهزة القياس هذه حلاً جيدًا للأشخاص الذين غالبًا ما يذهبون في رحلات عمل أو رحلات ولا يمكنهم مقابلة وحدة التحكم التي تأتي لأخذ القراءات شخصيًا.
يرجى ملاحظة أنه لا يمكن تركيب مقياس حرارة فردي إلا في الشقق ذات الأنابيب الأفقية ومداخل الناقل الحراري المنفصلة. في المنازل حيث تم تجهيز أنظمة التدفئة مع الأسلاك الرأسية ، لا يتم تثبيت العدادات الفردية

من المعلومات الواردة في هذه المقالة ، يمكننا أن نستنتج أن إجراء أخذ ونقل القراءات من عدادات الحرارة يجب أن يتم التعامل معه بدرجة كافية من المسؤولية.

حاليًا ، في جميع المناطق الروسية تقريبًا ، يتم فرض رسوم على المرافق وفقًا لنفس السيناريو: يرسل المستأجر قراءات من أجهزة القياس الخاصة به إلى شركة الإدارة ،ويأخذ القانون الجنائي قراءات من عدادات المنزل المشترك ويحسب الفرق في القراءات بينها وبين العدادات الفردية.

إذا لم يكن هذا الاختلاف أكثر من معايير المناطق المشتركة (سلالم ، ممرات ، أقبية ، إلخ) ، يتم تقسيمه بشكل متناسب بين جميع السكان. خلاف ذلك ، تدفع شركة الإدارة الفرق من دخلها. إذا لم يقدم المستأجر قراءات من أجهزة القياس الخاصة به إلى قانون العقوبات في الوقت المناسب ، أو إذا أنهت أجهزته فترة المعايرة ، ففي الشهرين الأولين تتقاضى شركة الإدارة عن الموارد المستهلكة ، مع مراعاة متوسط ​​الاستهلاك لمدة الفترة السابقة. في المستقبل ، يحسب القانون الجنائي الدفع بناءً على معايير منطقة معينة.

كقاعدة عامة ، تتجاوز المعايير بشكل كبير الحاجة الحقيقية للموارد. على سبيل المثال ، في وسط روسيا في المنازل الحديثة الموفرة للطاقة ، الاستهلاك الحقيقي للحرارة في 2-2.5 مرات أقل من المعيار
. وفقًا لذلك ، فإن نقل الشهادة في الوقت المناسب ، أولاً وقبل كل شيء ، هو في مصلحة المستأجر نفسه.

تم وصف عملية أخذ القراءات من مقياس الحرارة في. في هذه المقالة سوف نتحدث قليلا عن كيفية قراءة مقياس التسخين SANEXT.

متر شقة الطاقة الحرارية كيفية إزالة ونقل القراءات بشكل صحيح

يجب أن تؤخذ القراءات من عدادات حرارة الشقة عن طريق القياس مع عدادات المياه. الاختلاف الوحيد هو أن عدادات الحرارة تعرض عدة مؤشرات على المؤشر ، ومن أجل اختيار المؤشر الصحيح ، يجب عليك قراءة تعليمات التشغيل بعناية واتباع توصيات الشركة المصنعة بدقة. بعد الحصول على المعلومات اللازمة ، يجب إدخال الفرق في القراءات عن الفترات السابقة والفترات المشمولة بالتقرير في إيصال الدفع مقابل الطاقة الحرارية ، مضروبًا في التعريفة المقررة في المنطقة ، ويجب دفع المبلغ المستلم.

حاليًا ، تم تجهيز عدادات الحرارة الحديثة بواجهة مدمجة تسمح لك بقراءة البيانات تلقائيًا. على سبيل المثال ، يحتوي عداد Kombik-T محلي الصنع على هوائي راديو مدمج ، والذي يسمح لك بأخذ قراءات من الجهاز حتى دون الدخول إلى الشقة. وتجدر الإشارة إلى أنه يمكن توصيل عداد مياه (عداد مياه) مع خرج نبضي بمثل هذا الجهاز ، مما يسمح لك بأخذ قراءات استهلاك المياه (الساخنة والباردة) أيضًا دون ملامسة بصرية. سيكون تثبيت أجهزة القياس هذه حلاً جيدًا للأشخاص الذين غالبًا ما يذهبون في رحلات عمل أو رحلات ولا يمكنهم مقابلة وحدة التحكم التي تأتي لأخذ القراءات شخصيًا.

من المعلومات الواردة في هذه المقالة ، يمكننا أن نستنتج أن إجراء أخذ ونقل القراءات من عدادات الحرارة يجب أن يتم التعامل معه بدرجة كافية من المسؤولية.

سأخبرك اليوم عن كيفية تحويل Gcal إلى kWh والعكس صحيح. يمكن قياس طول وعرض وسمك كائن بشريط قياس. يمكن تحديد وزن الجسم عن طريق وزنه. لكن كمية الطاقة الحرارية لا يمكن قياسها إما بشريط قياس أو بمساعدة المقاييس أو بعض أدوات القياس البسيطة الأخرى. لا يمكن حساب الطاقة الحرارية إلا رياضيًا. مثل أي كمية ، فإن الطاقة الحرارية لها وحدات قياس خاصة بها.

الأمتار ، السنتيمترات ، المليمترات ، الديسيمترات ، الكيلومترات ، النانومترات ، إلخ. هي وحدات الطول. كما قد تكون خمنت ، الكيلوجرامات ، الجرامات ، الأطنان ، إلخ ، هي وحدات وزن.

لكن Gcal، kWh، J هي وحدات طاقة حرارية. علاوة على ذلك ، مثلما يمكن تحويل العدادات إلى ملليمترات ، والكيلوغرام إلى جرامات ، يمكن بسهولة تحويل Gigacalories إلى kWh و J. عند تثبيت مقياس الحرارة الخاص بك ، سيتعين عليك تعلم كيفية تحويل Gcal إلى kWh والعكس.

يجب أن تكون قادرًا على القيام بذلك من أجل نقل قراءات هذا العداد إلى المملكة المتحدة (شركة الإدارة) الخاصة بك. الحقيقة هي أن بعض العدادات تعطي قراءات فقط في Gcal ، وبعضها فقط بالكيلو وات ساعة.تقبل شركات الإدارة قراءات العدادات في وحدة واحدة فقط. لذلك عليك إعادة الحساب كل شهر. إعادة الحساب ليست حيلة.

لنفترض أنك تريد تحويل 1 Gcal (واحد غيغا كالوري) إلى كيلو واط في الساعة ، فأنت بحاجة إلى تذكر ذلك كيلو وات ساعة واحد يساوي 0.000860 ج كالوري. نحن نؤلف أبسط نسبة:

1 كيلوواط ساعة = 0.000860 سعرة حرارية

نتذكر الرياضيات في المدرسة ، ونحسب ما يساوي X W * h بهذه النسبة: X \ u003d 1 kW * h x 1 Gcal / 0.000860 Gcal \ u003d 1162.8 kW * h

أو بالعكس ، تحتاج إلى تحويل 1 كيلو وات في الساعة (كيلو وات ساعة) إلى Gcal. مرة أخرى نصنع نسبة ، نتذكر ذلك كيلو وات ساعة واحد يساوي 0.000860 ج كالوري.

1 كيلوواط ساعة = 0.000860 سعرة حرارية

مرة أخرى ، نقوم بحسابات بناءً على النسبة المعتادة: Х = 1kW * h x 0.000860 Gcal / 1kW * h = 0.000860 Gcal

هنا ، في الواقع ، توصلنا إلى تحويل Gcal إلى kWh. كل شيء سهل وبسيط للغاية. خاصة عند إجراء هذه الحسابات البسيطة كل شهر ، بعد أخذ قراءات من مقياس الحرارة. لكننا سنشرح كيفية إزالتها في الفصل التالي.

بالمناسبة ، تعمدت عدم إعطاء أي معاملات لتحويل Gcal إلى J و kWh إلى J. ببساطة لأن عادةً وحدة مثل J (جول) لا تُستخدم عمليًا الآن. إنه مثل ديسيمتر في قياس الطول. يبدو أن الديسيمترات موجودة هناك ، ويمكنك ويجب أن تعرف عنها ، ولا شيء أكثر من ذلك. نفس الملحمة مع جول.

دقة أخرى تحتاج إلى معرفتها هي البادئات Kilo و Mega و Giga.

على سبيل المثال ، kWh (كيلوواط في الساعة) ، أو MWh (ميغاواط في الساعة). كيلو 1000 ، ميجا 1000000 ، جيجا 1000000000.

1 كيلو واط ساعة = 1000 واط.

1 ميجاوات ساعة = 1000000 واط ساعي = 1000 كيلوواط ساعة.

1 جالوري = 1000000000 كالوري = 1000 مكال = 1000000 كيلو كالوري.

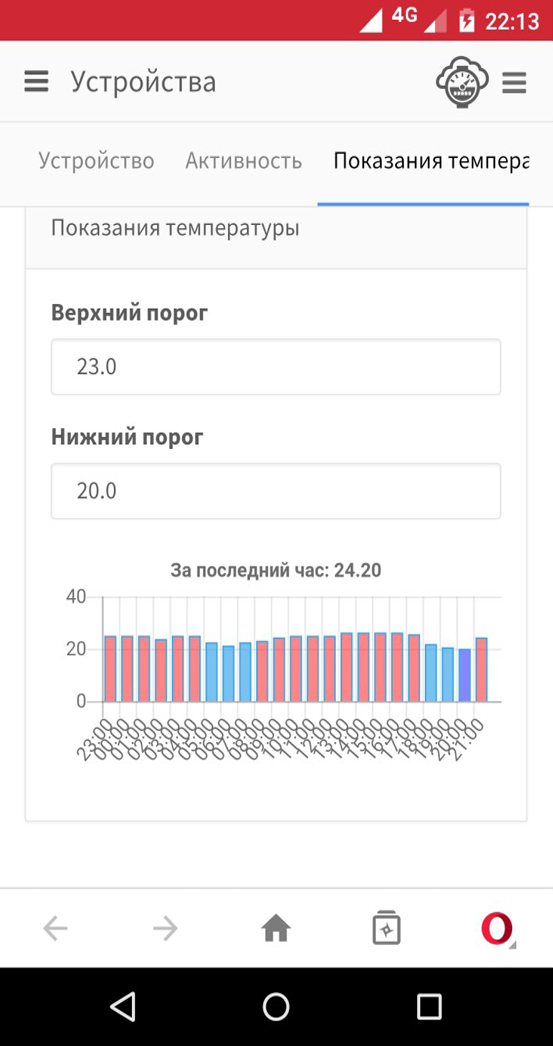

إذا كنت بحاجة إلى مزيد من درجة الحرارة والرطوبة والجهد والتيار والمزيد

بدءًا من احتساب الموارد ، ذهبنا إلى أبعد من ذلك - قمنا بتنظيم القدرة على مراقبة درجة الحرارة والرطوبة والجهد والقيم الحالية من خلال خدمة KUB-Infra ، بالإضافة إلى التحكم عن بعد في شيء ما في المرافق ، على سبيل المثال ، قم بتنشيط جميع المقابس بنقرة واحدة.

إنه لمن دواعي سروري بشكل خاص أن كل هذه الوظائف يمكن تنظيمها باستخدام نفس وحدة التحكم KUB-Infra. يوفر الجهاز جميع المدخلات / المخرجات ذات الصلة لأجهزة الاستشعار. لذلك ، إذا كنت بحاجة إلى تنظيم شيء آخر بالإضافة إلى احتساب الموارد ، فيكفي شراء المستشعر المناسب (درجة الحرارة ، والرطوبة ، ومستشعر التيار ، ووحدة التحكم في الجهد ، وما إلى ذلك) ، وتوصيله بـ KUB-Infra. سوف تتعقب المعلمات في نفس المكان - في حسابك الشخصي على خدمة KUB-Infra. في الوقت نفسه ، إذا تجاوزت المعلمة القاعدة ، فسيقوم النظام بإعلامك عن طريق البريد الإلكتروني أو عبر برنامج messenger.

عند استخدام عدادات حرارة الشقة ، يمكنك تقليل تكاليف التدفئة بشكل كبير. كل هذا لا يحدث فقط بسبب المحاسبة الأكثر دقة للحرارة المستهلكة ، ولكن أيضًا بسبب حقيقة أن المستهلك مهتم باستخدام أكثر اقتصادا للطاقة الحرارية. يبدأ في تنظيم تدفق المبرد من خلال جهاز التدفئة الخاص به في الشقة ، وكذلك عزل الجدران والنوافذ وما إلى ذلك.

في بعض الأحيان تكون الفائدة واضحة ويؤتي ثمار مقياس الحرارة في غضون أشهر ، ولكن يحدث العكس غالبًا عندما تكون كمية الطاقة التي يستهلكها العداد أكثر من المؤشرات المعيارية. سنتحدث عن كيفية اختيار العداد الصحيح وضرورة تثبيته في هذه المقالة.

ما يجب الانتباه إليه وما إذا كان الأمر يستحق تثبيت عداد.
ما الذي يجب مراعاته عند اتخاذ قرار بتركيب جهاز قياس
تسجيل عداد الحرارة
كيف تأخذ القراءات بشكل صحيح؟
عليك أن تقرر تثبيت عداد ، ما الذي يجب أن تسترشد به عند اختيار مؤسسة التثبيت

طرق القراءة

إذا كان لديك جهاز مثبت عليه القراءة المرئية ، فيمكنك فقط أخذ القراءات مباشرة من لوحة المعلومات. يمكن للمستهلك تسجيل البيانات بنفسه ، ثم نقلها إلى شركة الإدارة أو مؤسسة مزود الخدمة. بالإضافة إلى ذلك ، يمكن لموظفي شركة الإدارة أو خدمة الإمداد الحراري أخذ قراءات. يلتزم المستهلك بتزويده بإمكانية الوصول إلى مقياس الحرارة الموجود في الشقة.

يمكن أيضا قراءة البيانات عن بعد. للقيام بذلك ، يجب أن يكون الجهاز مزودًا بإحدى الوحدات النمطية التالية:

• الناتج الدافع.وهي مجهزة بجهة اتصال مختومة ، يؤدي إغلاقها إلى تكوين نبضة كهربائية. يتم تسجيل هذا الدافع بواسطة قارئ ، والذي ينقل المعلومات إلى غرفة التحكم الآلي ؛
• خرج الراديو - تنتقل المعلومات عبر قناة راديو مستقلة عن الاتصالات الخلوية ؛
• الإخراج الرقمي. يتم استخدام واجهة RS-485. يتم نقل البيانات عبر خط اتصال سلكي.

تعتبر القراءة عن بُعد ذات صلة إذا كان الوصول إلى مقياس الحرارة صعبًا أو تم تنظيم نظام قياس منزلي مشترك في مبنى سكني. لا يسمح تجهيز الأجهزة بهذه الوحدات بقراءة المعلومات عن بُعد فحسب ، بل يتيح أيضًا تخزينها في أرشيف غير متطاير لمزيد من العرض والإخراج على الورق وإدراجها في وثائق التقارير.

قيود على تركيب عداد حرارة في الشقة

في مثل هذه الحالة ، لا يوجد سوى حل واحد - وضع العدادات على المشعات ، لكن مثل هذا الحل يصعب تنفيذه للأسباب التالية:

• سيكلف تركيب العديد من الأجهزة الحرارية في شقة واحدة أصحابها مبلغًا جيدًا ، لأن كل متر لبطارية التدفئة يكلف الكثير من المال ؛
• يعيق أخذ القراءات من كل جهاز حقيقة أن عمال المرافق غير قادرين على إجراء جولات شهرية لجميع الغرف في شقق المنزل من أجل تسجيل البيانات. عند القيام بهذا العمل بمفردك ، قد تشعر بالارتباك في الأرقام وترتكب أخطاء في الحسابات ؛
• مشاكل الصيانة - يصعب التحكم في العديد من الأجهزة والتحقق من أدائها الصحيح ؛
• مقياس المبرد للتدفئة ضعيف الدقة ، لأن الاختلاف في مدخله ومخرجه صغير جدًا لدرجة أن الجهاز غالبًا ما يكون غير قادر على إصلاحه.

مقياس الحرارة هو جهاز لتسجيل الناقل الحراري المستهلك ، وهو حاليًا مربح للغاية ، حيث يتيح لك توفير المال عن طريق الدفع فقط مقابل الحرارة المستهلكة ، مما يلغي المدفوعات الزائدة.

النقطة المهمة هي الاختيار الصحيح لنوع الجهاز اعتمادًا على موقع التثبيت وميزات التصميم لشبكة التدفئة ، بالإضافة إلى إبرام اتفاقية مع مؤسسة الخدمة التي ستراقب الحالة الفنية للجهاز.

هناك العديد من نماذج عدادات الحرارة التي تختلف في التصميم والحجم ، لكن مبدأ كيفية عمل عداد التسخين يظل كما هو في أبسط جهاز يقيس درجة الحرارة وتدفق المياه عند مدخل ومخرج خط أنابيب الإمداد الحراري. تظهر الاختلافات فقط في الأساليب الهندسية لحل هذه المشكلة.

يعتمد تشغيل مقياس الحرارة على مبدأ حساب كمية الحرارة باستخدام البيانات المأخوذة من مستشعر تدفق سائل التبريد وزوج من مستشعرات درجة الحرارة. يوجد قياس لكمية المياه التي مرت عبر نظام التسخين ، بالإضافة إلى اختلاف درجة الحرارة عند المدخل والمخرج.

يتم حساب كمية الحرارة من خلال منتج معدل تدفق الماء الذي يمر عبر نظام التسخين وفرق درجة الحرارة بين المبرد الوارد والصادر ، والذي يتم التعبير عنه بواسطة الصيغة

س \ u003d G * (ر 1-ر 2)
، gcal / h ، حيث:

• جي
  هو معدل تدفق الماء الشامل ، t / h ؛
• T1،2
  - مؤشرات درجة حرارة الماء عند مدخل ومخرج النظام ، o C.

يتم إرسال جميع البيانات من أجهزة الاستشعار إلى الآلة الحاسبة ، والتي ، بعد معالجتها ، تحدد قيمة استهلاك الحرارة وتسجيل النتيجة في الأرشيف. يتم عرض قيمة الحرارة المستهلكة على شاشة الجهاز ويمكن التقاطها من أي لحظة.

ما يؤثر على دقة مقياس الحرارة

تيكيم كومباكت الخامس

يحتوي مقياس الحرارة ، مثل أي جهاز دقيق ، على خطأ كلي معين عند قياس الحرارة المستهلكة ، وهو مجموع أخطاء أجهزة استشعار درجة الحرارة ومقياس التدفق والآلة الحاسبة. في محاسبة الشقق ، يتم استخدام الأجهزة ذات الخطأ المسموح به بنسبة 6-10٪.قد يتجاوز معدل الخطأ الفعلي المعدل الأساسي ، اعتمادًا على الخصائص التقنية للمكونات.

يتم تحديد الزيادة في المؤشر بالعوامل التالية:

1. سعة درجة حرارة المبرد الواردة والصادرة ، والتي أقل من 30 درجة مئوية
   .
2. الانتهاكات أثناء التثبيت فيما يتعلق بمتطلبات الشركة المصنعة (عند التثبيت من قبل منظمة غير مرخصة ، تسحب الشركة المصنعة التزامات الضمان منها).
3. نوعية الأنابيب غير الملائمة ، والماء العسر المستخدم في المبرد ، ووجود شوائب ميكانيكية بداخله.
4. عندما يكون معدل تدفق سائل التبريد أقل من الحد الأدنى للقيمة المشار إليها في الخصائص التقنية للجهاز.

كيف يتم قياس الحرارة المستهلكة؟

من المعتاد حساب التعريفة الجمركية للحرارة المستهلكة بالجيغا كالوري. تشير وحدة القياس إلى وحدة غير منهجية ، وقد تم استخدامها تقليديًا منذ وجود الاتحاد السوفياتي. الأجهزة المصنوعة في أوروبا تحسب الحرارة المستهلكة بوحدة جيجا جول (SI) ، أو وحدة دولية غير نظامية مقبولة عمومًا كيلوواط ساعة (كيلوواط ساعة)
.

الأعطال والإصلاحات

صيانة الأجهزة يقتصر على الحفاظ عليها في حالة صالحة للعمل ، والفحص المنتظم ، وتجنب الأسباب التي تسبب التآكل والكسر المبكر. وفقًا للفقرة 80 من قواعد المحاسبة التجارية لسائل التبريد ، يتم إجراء جميع عمليات الصيانة والتحكم في التشغيل الصحيح للعداد بواسطة المستهلك. من جانب المالك ، لا يحتاج إلى رعاية خاصة.

بطارية الليثيوم أو البطاريات التي تشغل الجهاز ليست مناسبة لإعادة الاستخدام ويجب التخلص منها في حالة فشلها.

إذا تم الكشف عن أي عطل في تشغيل جهاز القياس ، يجب على المستهلك إخطار شركة الخدمة والمؤسسة التي توفر الإمداد الحراري في غضون 24 ساعة. جنبًا إلى جنب مع الموظف المعتمد الذي تم الوصول إليه ، يتم وضع قانون ، والذي يتم نقله بعد ذلك إلى مؤسسة الإمداد الحراري مع تقرير عن استهلاك الحرارة للفترة المقابلة. في حالة الإخطار المبكر بالانهيار ، يتم حساب استهلاك الحرارة بطريقة قياسية.

ستقدم شركة الخدمة خدمات لإصلاح أو استبدال العداد ، وقد تقوم بتركيب جهاز بديل أثناء الإصلاح. يتم تنظيم تكلفة التركيب والتفكيك والإصلاح والخدمات الأخرى بموجب اتفاقية بين المستهلك وشركة الخدمة.

تسجيل الخطأ

كمعيار ، تم تجهيز عدادات الحرارة بنظام اختبار ذاتي يمكنه اكتشاف عدم الدقة في التشغيل. تقوم الآلة الحاسبة باستعلام أجهزة الاستشعار بشكل دوري ، وإذا فشلت ، تقوم بإصلاح الخطأ وتخصيص رمز لها وتكتبه في الأرشيف. الأخطاء الأكثر شيوعًا التي تم الإبلاغ عنها هي:

1. التركيب غير الصحيح أو تلف جهاز استشعار درجة الحرارة أو جهاز التدفق.
2. شحنة بطارية غير كافية.
3. وجود الهواء في مسار التدفق.
4. لا يوجد تدفق إذا كان هناك اختلاف في درجة الحرارة لأكثر من ساعة.

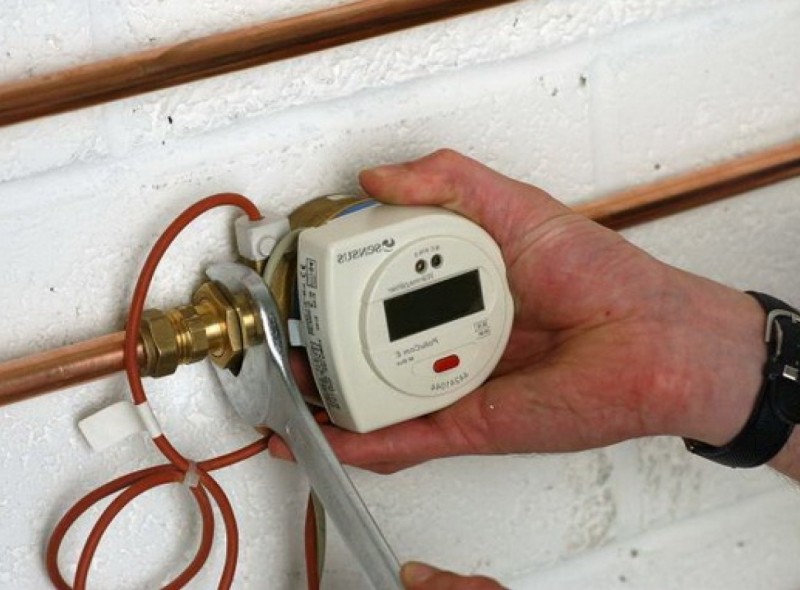

فك وتركيب عداد التسخين

قبل تثبيت عداد التدفئة في شقة أو مبنى سكني ، تتم دعوة متخصصين من الشركات المتخصصة التي لديها تصاريح لهذا النوع من العمل. بناءً على الحالة المحددة ، يمكنهم تحمل الالتزامات التالية:

1. تطوير مشروع.
2. تقديم المستندات إلى جهات معينة من أجل الحصول على تصاريح.
3. قم بتثبيت الجهاز وتسجيله. في حالة عدم وجود تسجيل ، يتم الدفع مقابل التدفئة المقدمة وفقًا للتعريفات المقررة.
4. قم بإجراء الاختبارات وتشغيل الجهاز.

يجب أن يتضمن المشروع المطور النقاط التالية:

1. نوع وجهاز النموذج المصمم للعمل في نظام تدفئة معين.
2. الحسابات اللازمة للحمل الحراري وتدفق المبرد.
3. مخطط نظام التدفئة مع موقع تركيب مقياس الحرارة.
4. حساب خسائر الحرارة المحتملة.
5. حساب الدفع لتوريد الطاقة الحرارية.

فحص عدادات التدفئة

كقاعدة عامة ، يصل الجهاز عالي الجودة إلى نقطة البيع التي تم اختبارها في البداية. يتم تنفيذ الإجراء في المصنع ، والذي يتم إثباته بختم مع سجل مطابق للسجل في الوثائق. بالإضافة إلى ذلك ، تشير المستندات إلى الفاصل الزمني للمعايرة.

بعد هذه الفترة ، يجب على مالك الجهاز الاتصال بمركز خدمة الشركة المصنعة أو المؤسسة المخولة بفحص العداد وتثبيته. هناك شركات تعمل بعد تركيب الجهاز على صيانته.

يتم إجراء التأكيد الدوري للفئة المترولوجية ، أو التحقق بكلمة واحدة ، من قبل شركة متخصصة لديها تركيبات صب ، وكذلك تصريح صادر عن سلطات الإشراف المترولوجي.

تعتمد فترة المعايرة على نوع الجهاز ، وتتراوح متوسطها من 4 إلى 5 سنوات.

لهذا الغرض ، يتم استدعاء عالم المقاييس ، وإزالة الأختام ، ويقوم أخصائي من مؤسسة الخدمة بتفكيك العداد وإرساله للتحقق. بعد الفحص وإعادة التجميع ، يتم إغلاق الجهاز.

مقياس التسخين هو جهاز لحساب الطاقة الحرارية ، والذي يسمح لك بتوفير المال عن طريق الدفع فقط مقابل الخدمة المستهلكة بالفعل. سيؤدي عدم الامتثال للشروط أدناه إلى عدم القدرة على دفع ثمن الحرارة وفقًا لقراءات العداد.

من أجل التشغيل الصحيح وطويل الأمد للجهاز ، من المهم اختيار نوع العداد ، الذي يجب أن يكون موجودًا في سجل الدولة لأدوات القياس المقبولة للاستخدام ، وأيضًا الحصول على شهادة مترولوجية في السلطة المناسبة. الجهاز مُركب من قبل شركة مرخصة للقيام بهذا العمل.

تم تركيب الجهاز من قبل مؤسسة مرخصة للقيام بهذا العمل.
