مجمعات الطاقة الشمسية الروسية الصنع المبدأ العام للتشغيل ، والاستعراضات

جامع الطاقة الشمسية ياسولار

هذا الموقع قديم! يمكنك الذهاب إلى صفحة جديدة

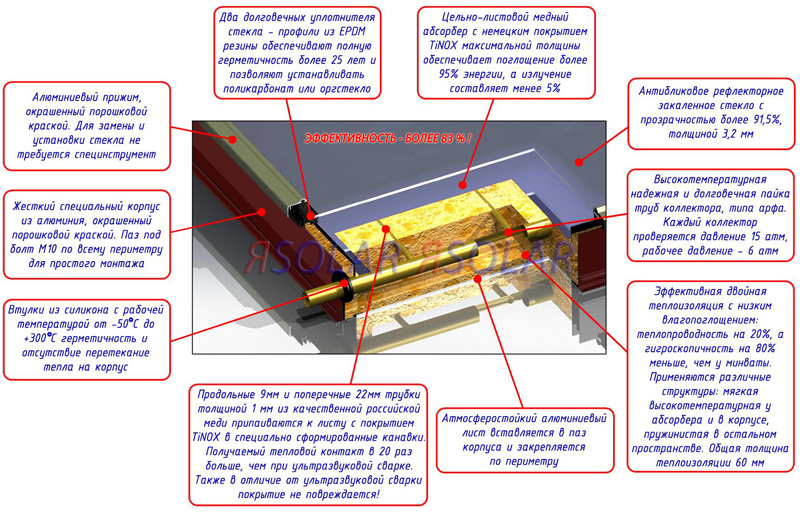

تم تصميم مجمعات الطاقة الشمسية Ya Solar وفقًا للمعايير الأوروبية EN 12975-1 و -2 ويتم تصنيعها بواسطة NOVIY POLYUS LLC في روسيا بدورة كاملة (بما في ذلك تصنيع جهاز امتصاص) باستخدام معدات فريدة. يستخدم تصميم المجمع الشمسي I Solar طلاء TiNOX الأكثر تقدمًا لامتصاص الطاقة ، وامتصاص النحاس بالكامل ، والزجاج الفائق النقاء المضاد للانعكاس ، والعزل الأكثر كفاءة (60 مم) ووسائل الختم. خاصة بالنسبة لمجمع Ya Solar ، تم تطوير تقنية وحصلت على براءة اختراع لحام ماصات النحاس باستخدام لوح TiNOX المحدد لتحسين نقل الحرارة ، وهيكل خاص ومشبك زجاجي. بعد التحسينات ، بلغت الكفاءة الضوئية لـ Ya Solar 83٪ ، وهو أكثر بكثير من نظائرها الروسية والعديد من نظائرها المستوردة (بما في ذلك الفراغ). في درجات الحرارة المنخفضة ، يكون فقد الحرارة للمجمع الشمسي المقترح هو نفسه تقريبًا مثل سخانات المياه الأنبوبية (تقرير الاختبار) ، بينما في درجات الحرارة الإيجابية ، تكون كفاءة المجمع الشمسي Ya Solar أعلى. نسبة سطح الامتصاص الفعال (الممتص) إلى الأبعاد أكبر ، ولا يتداخل الثلج مع التشغيل العادي. لا توجد أيضًا مشكلة صقيع مثل المجمعات الشمسية الأنبوبية ولا زيادة في فقد الحرارة بمرور الوقت. مجمعات الطاقة الشمسية I Solar لديها اتصال مناسب مع مقاومة هيدروليكية منخفضة ونقاط ربط مرنة.

ضمان الجودة. جميع عناصر مجمعات الطاقة الشمسية مصنوعة من مواد موثوقة (النحاس والألمنيوم) وفقًا لأعلى معايير الجودة ، وبفضل مجمعات الطاقة الشمسية Ya Solar مغطاة بضمان لمدة 5 سنوات ، وعمر الخدمة أكثر من 25 عامًا.

كفاءة عالية. يوفر المجمع الشمسي I Solar ، الذي يتميز بطلاء TiNOX الانتقائي للغاية ، أداءً ممتازًا. يسمح الزجاج البصري الخاص والتوصيل الملحوم المبتكر للممتص المقولب والأنابيب النحاسية التي تزيد عن نصف سطحها (بما في ذلك أنابيب التجميع بقطر 22 مم) باستخدام الطاقة الشمسية حتى في الطقس الغائم. على عكس اللحام بالموجات فوق الصوتية ، لا يتضرر الطلاء.

الحد الأدنى من فقدان الحرارة. يعمل البناء الجامد الشامل المحكم لمجمع الطاقة الشمسية I Solar وأحدث عزل حراري مزدوج مع امتصاص منخفض للرطوبة بسمك 60 مم على تقليل معامل فقدان الحرارة إلى الحد الأدنى ويسمح باستخدام أكثر كفاءة للطاقة الشمسية في المناخات القاسية في درجات حرارة منخفضة . فعل اختبار تشغيل مجمعات الطاقة الشمسية في الشتاء.

السعر صالح من 04/03/2017. السعر يشمل ضريبة القيمة المضافة. يمكن السداد عن طريق التحويل المصرفي للكيانات القانونية أو الأفراد. يمكن الدفع نقدًا أو بالبطاقة في مكتب الشركة أو إلى وكيل الشحن عند التسليم.

أيضًا ، يمكن تركيب مجمعات الطاقة الشمسية المسطحة فقط عموديًا لزيادة الطاقة الحرارية في الشتاء. لا يمكن استخدام أنظمة Thermosiphon (بدون كهرباء) مع الدوران الطبيعي لمضاد التجمد للاستخدام على مدار العام إلا مع مجمعات الطاقة الشمسية المسطحة ذات الامتصاص على شكل قيثارة.

www.newpolus.ru

ما هو نوع المجمع الشمسي الأفضل لروسيا

تقع روسيا في عدة مناطق مناخية ، من شبه الاستوائية في شبه جزيرة القرم إلى شبه القطب الشمالي على ساحل المحيط المتجمد الشمالي. وفقًا لذلك ، يكون الحد الأقصى للإشعاع الشمسي في الجنوب والحد الأدنى في أقصى الشمال.

بالإضافة إلى ذلك ، لا تنسى الليل القطبي. بناءً على ذلك ، ستعمل المجمعات المسطحة بشكل أفضل في المناطق الجنوبية ، وستعمل تصاميم الفراغ بشكل أفضل في مناطق خطوط العرض المعتدلة والشمالية.

إذا كان المنزل يقع في مناطق خطوط عرض معتدلة أو شمالية ، وتبلغ مساحته الدافئة أكثر من 50 مترًا مربعًا ويعمل على مدار السنة ، فلا يوجد جهاز تفريغ أفضل. ولكن مع أي نوع من الأجهزة الشمسية ، يجب توفير خزان تخزين بسعة 100-500 لتر في نظام التدفئة ، وربما أكثر من واحد.

إيجابيات وسلبيات الجامع

"لكل":

• التوفير في مصادر الطاقة الخارجية - الكهرباء والغاز ووقود الزيت أو الفحم والخشب (للغلاية) ؛
• الاستقلال عن مصادر الطاقة المذكورة أعلاه ؛
• توافر المعدات ، التركيب البسيط والصيانة ، لا يلزم الحصول على تصاريح من السلطات أو المؤسسات الخاصة ؛
• عمر الخدمة يتجاوز 15-30 سنة.

"ضد":

• أسعار مرتفعة إلى حد ما وفترة استرداد طويلة تتجاوز 10-15 سنة ؛
• الاعتماد الكامل على الظروف المناخية والشمس نفسها التي لا يمكن السيطرة عليها ؛
• في خطوط العرض المعتدلة والشمالية ، هناك حاجة إلى مصدر إضافي للحرارة ، على الأقل كاحتياطي.

تحديد

أحد المكونات المهمة هو قوة الهيكل والعناصر الفردية. توجد عناصر زجاجية في المجمعات المسطحة والفراغية ، وهي الزجاج العلوي وأنابيب المصباح ، على التوالي.

بالإضافة إلى التأثيرات الميكانيكية العرضية أثناء النقل والتركيب ، فإنها تتأثر بما يلي:

• تقلبات درجات الحرارة تصل إلى مائة درجة.
• الرطوبة من المطر أو ندى الصباح ؛
• الصقيع والثلج
• ضربات البَرَد
• هبوب الرياح.

بالنسبة للهياكل الشمسية المسطحة ، يتم استخدام زجاج متين خاص ومقاوم جيدًا لضربات البَرَد. بالإضافة إلى ذلك ، لديهم استقرار حراري معين ويمكنهم تحمل التغيرات الدورية في درجات الحرارة بشكل جيد.

تتطلب الأنابيب في الأجهزة المفرغة موقفًا أكثر حرصًا ، حيث يتم تفريغ الهواء منها وهناك بالفعل جهد ناتج عن اختلاف في الضغط الخارجي والداخلي. لكن المجمع نفسه مصنوع بطريقة تجعل من الممكن استبدال أنبوب واحد في حالة حدوث تلف.

الثلج والصقيع

أفضل خيار لمقاومة الثلج هو وضع المجمع على جدار عمودي للمنزل ، لكن هذه الفرص بعيدة كل البعد عن أن تكون متاحة دائمًا. بالإضافة إلى ذلك ، مع وجود عدد كبير من أجهزة الاستقبال ، قد لا يكون السطح ببساطة كافياً.

خيار آخر هو تركيب الهياكل بزاوية أفق تزيد عن 55 درجة. إذا كان هذا خيارًا جيدًا لمجمعات التفريغ - فهي تبدو وكأنها هياكل شبكية منفوخة من جميع الجوانب ، فعندئذٍ بالنسبة للأجهزة المسطحة ، فهناك خطر انزلاق الثلج الذائب إلى القاع وتكوين قشرة جليدية.

أما بالنسبة للصقيع ، فهو يحدث فقط في أوقات معينة من السنة - التحولات "الشتاء - الربيع" أو "الخريف - الشتاء". لا يحدث أي انحرافات خاصة في عمل المجمع ، وعندما تشرق الشمس تختفي في غضون 10-30 دقيقة.

الشركات المصنعة ، النماذج ، التكلفة

يقدم السوق تصاميم من أوروبا والصين والمنتجات المحلية.

المنتجات الأوروبية ، على سبيل المثال ، تكلفة مجمع Viessmann المسطح من 45000 روبل ، نظائرها من الصين - من 35000 روبل. منتجات الفراغ - من 170000 روبل و 115000 روبل على التوالي.

تكلفة الشركات المصنعة الروسية لمنتجات مماثلة:

1. Novy Polyus LLC ، نموذج مجمع الطاقة الشمسية المسطح YaSolar يبدأ من 19700 روبل.
2. شركة "AltEnergy" ، لوحة شمسية مسطحة "AlternEnergy 1.3" ، السعر من 15800 روبل. يتم تصنيع مجمعات الفراغ وفقًا لمتطلبات العملاء الأفراد بسعر 52000 روبل.
3. شركة ANDI Group ، وهي مجمّع تفريغ شمسي للاستخدام الموسمي ، يبدأ سعر المجموعة من 17500 روبل.

على الإنترنت ، يمكنك العثور على جهات تصنيع محلية أخرى لا تقل كفاءة وسعر مناسب. بالنسبة لأولئك الذين يحبون التصميم والتجميع بأيديهم ، هناك عرض كبير للعناصر الفردية لمجمعات الطاقة الشمسية ، والتي يتم من خلالها تجميع الأجهزة المختلفة.

أنواع سخانات المياه بالطاقة الشمسية

حسب ميزات التصميم ، ينقسم المجمعات إلى:

• هواء؛
• الشقة؛
• مكنسة كهرباء؛
• جامعي - مكثفات.
• البناء البلاستيكي.

مشعب الهواء

إنه هيكل مسطح يمر عبره الهواء. في أغلب الأحيان ، يتم توجيه الكتلة الهوائية إلى الفراغ بين الجدار الخلفي المعزول للمبيت ولوحة الامتصاص. هذا يتجنب فقدان الحرارة من خلال الزجاج العلوي.

يتميز هذا المخطط بتصميمه البسيط وتشغيله البسيط. يصل عمر الخدمة إلى عدة عشرات من السنين. يتم استخدامه لتدفئة المساحات وتجفيف المنتجات النباتية الزراعية أو الأخشاب.

سخان من النوع المسطح

الجهاز مصنوع على شكل صندوق مسطح يجمع بين عدة عناصر:

1. الممتص - يؤدي وظائف ماص للإشعاع الشمسي. إنه مصنوع ، في أغلب الأحيان ، من ورقة نحاسية مطلية بطلاء أسود غير لامع أو مرشوشة بأكسيد التيتانيوم. كما يتم استخدام طلاء خاص من النيكل الأسود.
2. الجدار العلوي زجاج شفاف مع الحد الأدنى من المحتوى المعدني. يتم تسهيل تقليل الفقد من خلال الطلاء البصري الذي يؤخر الأشعة تحت الحمراء داخل العلبة - تصل كفاءة مثل هذا المخطط إلى 95٪.
3. دائرة أنبوبية مصنوعة على شكل ملف - وهذا يسمح لك بزيادة نقل الحرارة بين الممتص والمبرد الذي يتم ضخه في الأنبوب. يتم الحصول على أفضل نتيجة عند استخدام منتجات نحاسية ملحومة مباشرة في علبة محرك الأقراص.

الغلاف الخارجي مصنوع من سبائك الألومنيوم. يجب أن تكون الحالة نفسها معزولة إلى أقصى حد عن تبادل الهواء مع البيئة الخارجية. الجزء الخلفي مغطى بالضرورة بطبقة من عازل حراري فعال. في حالة انقطاع دوران المبرد ، يمكن أن تصل درجة الحرارة داخل الغلاف إلى 150-200 درجة مئوية.

يبدو مخطط تشغيل المجمع المسطح كما يلي: يمتص الممتص الإشعاع الشمسي ويسخنه. وهو بدوره ينقل الحرارة عبر الأنبوب إلى حامل السائل ، والذي يدور بين المجمع وخزان التخزين.

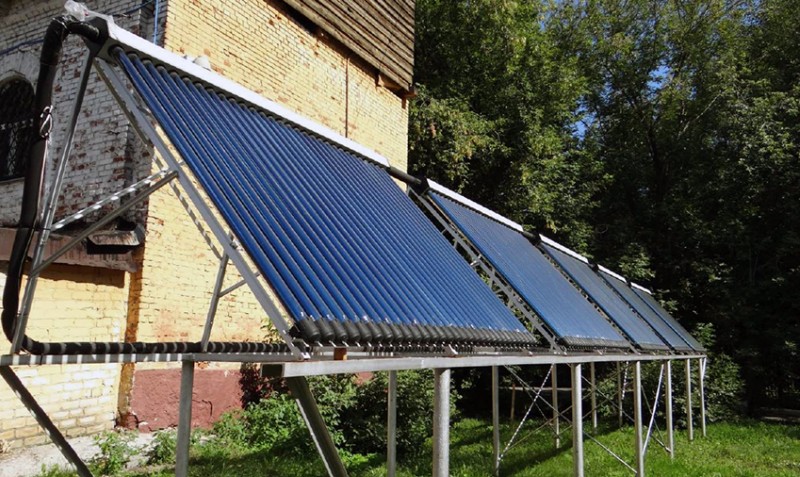

جهاز فراغ

هذا هو واحد من أكثر الأجهزة تعقيدًا بين عائلة مجمعات الطاقة الشمسية. يشبه التصميم الداخلي لامتصاص الإشعاع الشمسي ترمس منزلي ويتكون من هيكلين أنبوبيين:

الأنبوب الخارجي مصنوع من الزجاج الشفاف ، ويمكن تغطية نصف الجزء الداخلي بطبقة عاكسة ، مما يزيد من كفاءة التسخين لأنبوب الامتصاص ؛

الداخل مغطى بطلاء أسود خاص يسمح بامتصاص الإشعاع الخارجي بأقصى قدر من الكفاءة.

يتم إنشاء فراغ بين الأنابيب ، وهو موصل ضعيف للحرارة ، ونتيجة لذلك يتم استخدام الطاقة الشمسية إلى أقصى حد. يوجد داخل الأنبوب الماص سائل منخفض الغليان ، والذي ، بعد تلقيه الحرارة ، يتبخر وينقل الطاقة إلى قضيب نحاسي أو هيكل أنبوبي آخر بداخله حامل حرارة سائل.

جامع - مكثف

ميزة التصميم المميزة هي وجود عاكس كروي أو مكافئ ، والذي يجعل تدفق الطاقة الشمسية موضع تركيز ، حيث يوجد جهاز الامتصاص. تتمثل ميزة هذا المخطط في التجميع من مساحة أكبر لتدفق الإشعاع وتقليل حجم جهاز الاستقبال. تستخدم أساسا للأغراض الصناعية.

مشعب بلاستيك

من الناحية الهيكلية ، يتم تصنيعها وفقًا لمخطط الجهاز المسطح ومبدأ التشغيل هو نفسه ، ولكن معظم العناصر مصنوعة من مواد بوليمرية. الجزء الخارجي عبارة عن بولي كربونات متين وشفاف. الجسم مصنوع من البلاستيك عالي القوة ، والأنابيب الداخلية مصنوعة من مادة البولي بروبيلين.

للمعيشة على مدار العام ، يُنصح باستخدام تصميم مسطح أو مشعب فراغ.

مزايا وعيوب كلا النوعين:

المزايا الرئيسية لهواة الجمع روسي الصنع

في السنوات الأخيرة ، كانت هناك زيادة في إنتاج مجمعات الطاقة الشمسية في روسيا.ويرجع ذلك إلى زيادة الطلب على هذا النوع من المنتجات ، وتكلفتها المنخفضة نسبيًا وجودة بناءها الجيدة.

بالطبع ، من حيث حجم الإنتاج ، لا يمكن مقارنة المصنعين الروس اليوم بالعلامات التجارية الأوروبية التي كانت تزود الأسواق العالمية بمعدات لأنظمة الطاقة الشمسية لسنوات عديدة. لكن هناك بالتأكيد اتجاهات إيجابية. وجدت الشركات الروسية مشتريها الممتن في مواجهة المواطنين والمقيمين في بلدان رابطة الدول المستقلة السابقة.

• الميزة الرئيسية للمنتج المحلي هي سعر معقول. يمكن شراء جهاز تجميع قياسي الجودة بسعر متوسط ​​يتراوح بين 250 و 450 دولارًا.
• في هذه الحالة ، سيحصل المشتري على خدمة على المستوى الأوروبي. لقد تعلم المصنعون من روسيا فهم عملائهم والاستماع إليهم. يتم تركيب العديد من أنظمة الطاقة الشمسية المجمعة على طلبات فردية ، مع التقيد الصارم بجميع متطلبات العملاء.
• يتم أيضًا تجميع المواد المستخدمة وجودتها على مستوى عالٍ. تمنح معظم الشركات المصنعة ضمانًا لعمر خدمة المنتجات في 20-25 عامًا ، وفي غضون خمس سنوات ، يحق للمشتري الخدمة والمشورة.
• وبالطبع ، فإن أي جامع يمثل مدخرات كبيرة لميزانية الأسرة. تذهب الطاقة الحرارية التي تدخل المنزل إلى أصحابها مجانًا تقريبًا. إنهم يدفعون فقط مقابل الكهرباء التي تستهلكها مضخات الدوران (حوالي 80-90 دولارًا في السنة).

تعد مجمعات الطاقة الشمسية الروسية استثمارًا مربحًا سيؤتي ثماره في غضون عامين إلى ثلاثة أعوام مقبلة.

Energylogia.com

تطبيق التركيبات الشمسية

تستخدم مجمعات الطاقة الشمسية في الغالب لغرضين:

• الحصول على الماء الساخن للاحتياجات المنزلية ؛
• تدفئة.

إذا كانت المجمعات الصغيرة نسبيًا كافية لتسخين الماء ، فستكون هناك حاجة لتدفئة المنزل ، مما يؤدي إلى تساؤلات فنية حول تركيبها.

كقاعدة عامة ، يتم تركيب مستقبلات الضوء الشمسي وفقًا لثلاثة خيارات:

• تركيب على السطح
• التثبيت على الحائط
• التثبيت على مستوى الأرض.

أصعب شيء هو خيار التسقيف المرتبط بالعمل في الارتفاع. تحدث المضاعفات أيضًا بسبب وزن الهياكل ، والتي يجب رفعها بعناية دون إتلافها.

بالنسبة للموقع على الأرض ، تحتاج إلى العثور على مكان لا يحجب فيه أي شيء خلال ساعات النهار ، أي الجامع. سيكون من الضروري إنشاء أساس صغير داعم أو هيكل محمل يتم تركيب مستقبل الحرارة عليه.

يجب عزل الأنابيب المؤدية إلى المنزل. عند التشغيل في فصل الشتاء ، من الضروري القيام بعمل دوري لتنظيف الهيكل من الانجرافات الثلجية المحتملة.

تسديد

يُنصح بمراعاة العائد على تكاليف المعدات للتشغيل على مدار العام واستخدامها للتدفئة والحصول على الماء الساخن للاحتياجات اليومية.

ستبدأ مصاريف الاستخدام الموسمي في العودة على الفور ، خاصة إذا تم تركيب المجمع في الدولة ويعمل بشكل أكبر لتوليد الماء الساخن. في هذه الحالة ، ستكون نسبة السعر إلى الأداء أكثر إثارة للاهتمام. حوالي 1.5 متر مربع من مساحة المجمع المسطحة ستكون كافية لفرد واحد من الأسرة.

الماء الساخن ضروري جدًا للعائلات التي لديها أطفال صغار ، وهنا ، التركيب الشمسي مفيد جدًا. لكن بقية أفراد الأسرة سيسعدون أيضًا أن يأخذوا حمامًا ساخنًا بعد العمل الصالح في منطقتهم. سيكون غسل الأطباق وغسل الأشياء أسهل بكثير. لذلك ، يمكن إعادة صياغة مسألة الاسترداد على أنها مسألة الحاجة إلى تجميع الطاقة الشمسية لإنتاج الماء الساخن.

مراحل:

1. تحديد كمية الطاقة الحرارية الشمسية في موقع المنزل. يمكن العثور على هذه البيانات في الكتب المرجعية ، والإنترنت ، ولكن تتوفر معلومات أكثر دقة في خدمات الطقس المحلية. علاوة على ذلك ، لديهم ملاحظات طويلة المدى ، لذا يمكنك حساب متوسط ​​القيمة ، والتي يمكنك استخدامها في حساباتك الإضافية.
2. تم تحديد المناطق التي سيتم فيها تنفيذ التدفئة - أنت تدرك بنفسك أنه لا ينصح بتسخين الستائر والمخازن وغرف المرافق المماثلة. لكن ، - ستتطلب غرف الأطفال تدفئة أكثر شمولاً من المطبخ أو غرفة المعيشة.
3. المساحة التقريبية المفيدة للمجمع لتدفئة 1 م 2 للغرفة هي 0.4 - 0.5 م². هذا الرقم معطى لخطوط العرض المعتدلة. في الجنوب ، سيلزم حوالي 0.2 - 0.3 متر مربع ، في المناطق الشمالية 0.6 - 0.8 متر مربع. بالفعل من هذه الأرقام يتضح أن محطة الطاقة الشمسية في الأماكن ذات المناخ القاسي يمكن استخدامها كمصدر مساعد للحرارة ، وإلا فإن تكاليف المعدات ستكون مرتفعة للغاية.
4. لتسخين 100 متر مربع من مساحة المنزل في خطوط العرض الوسطى ، ستحتاج إلى مجمع أنبوبي بمساحة فعالة من 40 إلى 60 مترًا مربعًا. مجموعة كاملة (معدات منزلية) ، بما في ذلك خزانان بسعة 300 لتر لكل منهما ، ومضخات ونظام تحكم ، بالإضافة إلى تكلفة التركيب حوالي 450.000 روبل.
5. هناك حاجة إلى حوالي 120.000 ميغا جول من الحرارة لكل 100 متر مربع خلال العام.

متوسط ​​تكلفة الطاقة الحرارية:

• غلاية غاز - حوالي 0.35-0.40 روبل. مقابل 1 ميغا جول من الحرارة ، من 42000 إلى 48000 روبل في السنة ؛
• غلاية كهربائية - حوالي 0.9-1.10 روبل لكل 1 ميجا جول من الطاقة الحرارية ، 108000-132000 روبل في السنة ؛
• الطاقة الشمسية - تكاد تكون مجانية ، فقط تكلفة تشغيل المضخة الكهربائية - ستصل إلى 5000-6000 روبل في السنة.

سيبلغ متوسط ​​تكلفة غلاية الغاز مع التركيب حوالي 350.000 روبل ، غلاية كهربائية - 10000 روبل.

على مدى 20 عامًا ، ستكون التكاليف الإجمالية:

• تسخين الغاز ، 20 سنة * 42000 روبل / سنة + 350.000 روبل = 1.190.000 روبل ؛
• غلاية كهربائية ، 20 سنة * 108000 روبل / سنة + 10000 روبل. = 2170000 روبل.
• محطة للطاقة الشمسية ، 20 سنة * 6000 روبل / سنة + 450.000 روبل = 570.000 روبل.

يمكن ملاحظة أنه بعد 6-8 سنوات ، سيعيد مجمع الطاقة الشمسية المال ويبدأ في الادخار. ولكن تم اتخاذ الظروف المثالية ، علاوة على ذلك ، لم يؤخذ في الاعتبار استهلاك الماء الساخن للاحتياجات اليومية. مع الأخذ في الاعتبار جميع العوامل ، ستأتي فترة الاسترداد الحقيقية لخطوط العرض الوسطى في 11-12 سنة.

يعتبر طرح كبير من التركيبات الشمسية استثمارًا ماليًا كبيرًا لمرة واحدة. ستساعد الإضافة المرحلية لأقسام المجمع على تقليلها ، ولكن بعد ذلك عند تصميم نظام تدفئة ، من الضروري توفير ذلك في التصميم العام.

من حيث المبدأ ، فإن استخدام الإشعاع الشمسي لتدفئة المنزل والحصول على الماء الساخن ، في المرحلة الحالية من التطور التكنولوجي ، له ما يبرره في عدة حالات:

استخدام مجمعات الطاقة الشمسية المسطحة للتشغيل الموسمي في قطع أراضي الحدائق ؛

سيكون تصميم الفراغ قادرًا على توفير الحرارة للمنزل بأكمله في مناخ معتدل إلى حد ما ، بالنسبة لخطوط العرض المعتدلة والشمالية ، فمن المستحسن اعتبار هذا النوع من التدفئة كنوع مساعد ، بسبب المعدات باهظة الثمن إلى حد ما ؛

يتم الجمع بين مجمعات الطاقة الشمسية من أي نوع بشكل جيد مع التدفئة الحرارية الأرضية - في الصيف يمكن أن تعطي الحرارة للأرض ، مما يؤدي إلى تراكمها وإخراجها بعيدًا في الشتاء.
