التفاصيل الدقيقة للحفاظ على توازن حراري مريح كيف يعمل الصمام ثلاثي الاتجاهات للتدفئة

اختيار وتركيب صمام ثلاثي في ​​نظام التدفئة

حتى في المشعات ، يحظر تزويد المبرد فوق 95 درجة مئوية ، لأن. في حالة وقوع أي حادث بسيط ، بسبب الانخفاض الحاد في ضغط المبرد ، سيحدث تبخير شديد ، وسيغلي الناس وهم أحياء ، والآن تخيلوا أن البخار قد خرج من الخلاط. وهنا ، من أجل ضمان درجة الحرارة القياسية للماء الساخن ، يتعين على شركات الإدارة ومؤسسات الخدمة والسباك المحلي العمل. من وجهة نظر فنية ، يتم التعامل مع هذه المشكلة بنجاح بواسطة أجهزة التحكم في درجة الحرارة (TRZh - وحدة التحكم في درجة حرارة السائل) ، والتي يجب تثبيتها على كل نظام DHW من CHP ، أي في منازلنا.

دعونا نعطي مثالا على الأكثر استخداما (في حالتنا ، أرخص) TRJ في الإسكان والخدمات المجتمعية الروسية.

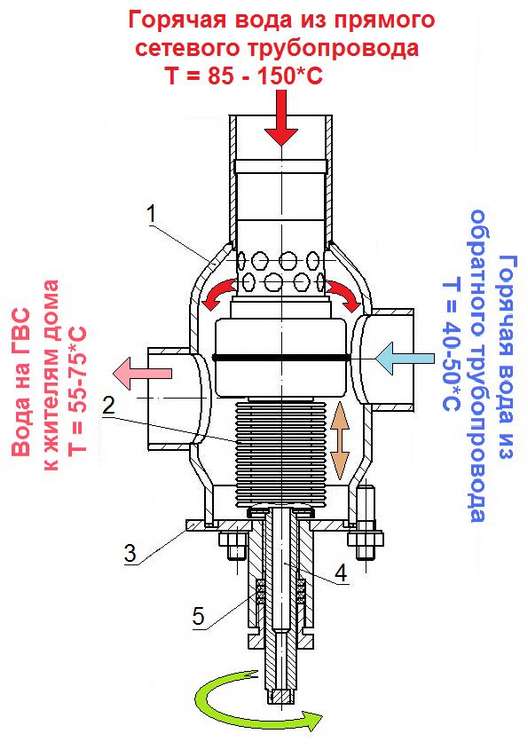

وحدة التحكم في درجة الحرارة الأكثر استخدامًا في الإسكان والخدمات المجتمعية هي TRZH من نوع الخوار (انظر الرسم التخطيطي):

1. جسم فولاذي ملحوم
2. المنفاخ (المملوء بالداخل بمادة سهلة التبخير) له شكل أسطواني معدني "أكورديون".
3. غطاء القضية.
4. الجذعية لتنظيم درجة الحرارة.
5. ختم صندوق الحشو.

مبدأ التشغيل بسيط للغاية: يدخل الماء الساخن الرئيسي إلى TRZh من الأعلى من خلال غلاف به فتحات ، يدخل الماء الذي يبرد بعد إطلاق الحرارة في البطاريات من اليمين ، وداخل TRZh يمتزجان ومن اليسار أنبوب فرعي يذهب الماء للمستهلك في الشقق. إذا كان الماء شديد السخونة ، يطول المنفاخ ، وتتداخل فتحات الغلاف ويقل إمداد مياه الشبكة ، وإذا برد الماء ، تتقلص المنفاخ ويتدفق المزيد من مياه الشبكة الساخنة. كل شيء يحدث تلقائيًا. يمكن ضبط TRF يدويًا لتوفير المياه من 30 إلى 90 درجة مئوية. من خلال قلب الجذع في اتجاه عقارب الساعة ، نرفع المنفاخ لأعلى وبالتالي نخفض تدفق مياه الشبكة الساخنة ، وفي عكس اتجاه عقارب الساعة نقوم بخفض المنفاخ وستصبح المياه الخارجة أكثر سخونة.

مثال على أجهزة التحكم في درجة الحرارة من نوع الخوار: - TRTS-50-OS ، - RTE-21M.

1. ترموستات سائل مع ترموستات.

على سبيل المثال ، الطراز TRZH-M-1 الأكثر استخدامًا وبأسعار معقولة. مبدأ التشغيل والضبط مشابه للجهاز أعلاه ، ولكن على عكس ذلك ، في TRZH-M-1 ، بدلاً من المنفاخ ، يتم تثبيت منظم حرارة مشابه للسيارة.

هذا النموذج له مزايا وعيوب مقارنة بالمنفاخ TRJ.

المزايا: في حالة فشل الصمام الحساس لدرجة الحرارة ، يمكن استبدال المستشعر فقط.

عيوب:

1. ينظم المستشعر درجة حرارة الماء في نطاق 15 درجة مئوية (45-55 ؛ 55-65 ؛ 75-85 ...) ، كل وضع يتطلب جهاز استشعار خاص به.
2. في الصيف ، عندما يتم توفير المياه من خلال خط أنابيب واحد فقط وتتجاوز درجة حرارة الماء التدرج العلوي لجهاز الاستشعار المركب بمقدار 20 درجة مئوية ، يجب إزالته من مبيت TRJ ، وإلا فسوف يفشل ويتطلب الاستبدال.

إذا كان صانع الأقفال لديه سباك لخدمة 30-60 نظامًا للمياه الساخنة ، فهذا أمر مزعج للغاية.

مظهر منظم الحرارة وأجهزة الاستشعار المثبتة داخل مبيت TRZH-M-1 (كما في محرك السيارة).

اختيار صمام ثلاثي

قبل تثبيت صمام ثلاثي الاتجاهات على أرضية دافئة ، من الضروري اختياره بشكل صحيح ، مع مراعاة خصائص نظام التدفئة.

العوامل التي تؤثر على اختيار هذا الجهاز هي كما يلي:

• معدل نقل الأنابيب في نظام التدفئة ؛
• عدد الخطوط العريضة
• مادة الجسم الخارجي للصمام ؛
• هيكل ومبدأ التحكم في الجهاز ؛
• قسم من أنبوب المدخل.

بالنسبة لعدد الخطوط في نظام التدفئة في المنزل ، فلا ينبغي أن يكون هناك أي صعوبات في هذا الشأن. لكن جميع العوامل الأخرى تشير إلى أن المستهلك لديه معرفة تقنية معينة. بدون فهم المبادئ الأساسية للديناميكا الحرارية ، من الصعب اختيار حتى حجم الصمام.لذلك ، من أجل عدم المخاطرة ، نوصيك باستشارة الخبراء قبل شراء أي جهاز.

نظرًا لأن الصمام ثلاثي الاتجاهات هو في الأساس صنبور تقليدي برأس ثرموستاتي ، فيمكنه العمل دون تدخل بشري عند تجهيزه بمشغل كهربائي. في هذه الحالة ، يدور الماء الساخن بهذه الكثافة ، وهو أمر ضروري لتوفير درجة الحرارة المطلوبة. ليست هناك حاجة إلى لوحات تحكم إضافية لهذا الغرض ، وقد لا يقلق المستهلك من ارتفاع درجة حرارة نظام التدفئة.

درجة حرارة الماء الساخن. من وكيف يجب أن يضمن نظام درجة حرارة الماء الساخن (DHW) في شققنا؟ TRJ - ما هذا؟ كيف يتم تنظيم TRJ؟ دعنا نحاول فهم القضايا المحددة.

كما تعلم بالفعل ، وفقًا للفقرة 2.4 من SanPiN 2.1.4.2496-09 من التعديلات على SanPiN 2.1.4.1074-01 "المتطلبات الصحية لضمان سلامة أنظمة إمداد الماء الساخن" ، ووفقًا للفقرة 9.5.8 من "قواعد التشغيل الفني لمحطات الطاقة الحرارية" المسجلة بوزارة العدل في الاتحاد الروسي 02.04.03 رقم 4358 ، يجب أن تكون درجة حرارة الماء الساخن في أماكن تناول الماء في حدود لا تقل عن 60 درجة مئوية و لا تزيد عن 75 درجة مئوية.

لماذا بالضبط هذه الحرارة؟ نعم ، كل شيء بسيط للغاية ، هناك حل وسط بين المستهلكين و "منتجي" الماء الساخن.

من ناحية أخرى ، من المربح أكثر للمستهلكين الحصول على مياه أكثر سخونة بحيث يأخذ العداد في الاعتبار أقل عدد ممكن من الأمتار المكعبة من الماء الساخن الغالي الثمن ، ويمكننا دائمًا تخفيفه بالماء البارد. في نفس الوقت نستخدم الماء (نضع أيدينا تحت الماء الساخن) بدرجة حرارة 40-50 درجة مئوية ، وكلما ارتفعت درجة حرارة الماء الساخن زادت احتمالية حرق جسدنا الحبيب ، والعياذ بالله ، إذا كان هؤلاء أطفالًا صغارًا. تم تصميم الأنابيب البلاستيكية وعدادات المياه والخلاطات أيضًا لدرجة حرارة تشغيل تتراوح من 75-85 درجة مئوية.

من ناحية أخرى ، من المربح لمهندسي الطاقة وموردي DHW إنتاج ماء ساخن أقل ، لأن. سيستخدمه المستهلكون بكميات أكبر ، وبالتالي ، سيكون عدد الأمتار المكعبة في قراءات المتر أكبر ، مما يعني أن مهندسي الطاقة سيحصلون على المزيد من الأموال. كما أن الماء الساخن الأقل أرخص وأسرع في التسخين ، وحمل أقل على المعدات والشبكات ، وفقدان أقل للحرارة في الشبكات.

وإذا كانت المياه في الشبكة خلال فترة التسخين 100 درجة مئوية أو أكثر ، دون خفض درجة الحرارة في مصدر الماء الساخن ، فيمكن أن نتعرض للحرق الشديد ، لأن. هي درجة حرارة التبخر.

أنواع مختلفة من صمامات التوزيع

على الرغم من أن الغرض من جميع الصمامات هو نفسه - لتوزيع مستوى تسخين المبرد في الأنابيب ، إلا أنها لا تزال تختلف في طرق التحكم.

هناك أنواع من الأجهزة:

• دليل؛
• مع محرك كهربائي
• مع رأس حراري
• هوائي؛
• مع المكونات الهيدروليكية.

بالنسبة للمبنى السكني الخاص ، يفضل استخدام صمام ثلاثي الاتجاه للتدفئة الكهربائية. يتم إجراء التغييرات في خصائص المبرد بفضل المستشعرات الخاصة التي تنقل الأوامر إلى المحرك الكهربائي من خلال وحدة التحكم.

يحدث التأثير المطلوب على توزيع درجة الحرارة تلقائيًا ، بغض النظر عن معدات التدفئة المثبتة في المنزل - وقود صلب أو غاز أو غلاية كهربائية.

يرجى ملاحظة أن الخبراء يوصون باختيار صمام إغلاق ثلاثي مزود بأتمتة ، حيث يسهل تشغيلهم كثيرًا. بدلاً من ذلك ، إذا لم يكن من الممكن فعليًا دمج صمام قابل للتعديل في نظام تسخين نهائي ، فيمكنك التوقف عند الأجهزة ذات الرؤوس الحرارية

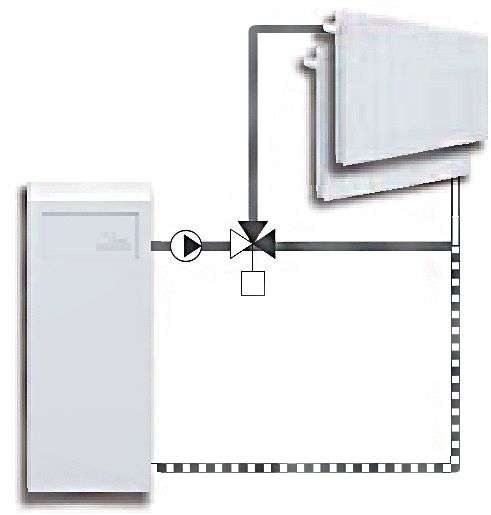

مخططات تركيب الصمامات الثلاثية

المطابقة المثالية للصمام مع المشغل الكهربائي ESBE.

البيانات الفنية وخصائص سلسلة صمامات ESBE VRG130

فئة الضغط _____ PN10

سلسلة الخيوط الخارجية VRG132

درجة حرارة الناقل الحراري القصوى (بشكل دائم) ____ + 110 درجة مئوية …………………………………… .. حد أقصى (متغير) ____ + 130 درجة مئوية …………………………………… .. دقيقة ____ - 10ºC عزم الدوران (عند الضغط الاسمي) DN15-32 ____ ………………………………………………………… .. ..DN40-50 ____ التسرب من خلال الصمام المغلق ، النسبة المئوية للتدفق (الضغط التفاضلي 100 كيلو باسكال): ..................................... الخلط ____ ............................... ……………………… .. تجاوز ____ ضغط الضغط ____ 200 كيلو باسكال (2 بار) نطاق الضبط Kv / Kv min ، A-AB: ____ 100 توصيلات: ………. الخيط الداخلي ، EN 10226-1 …………………………… .. الخيط الخارجي ، ISO 228/1

سلسلة تركيب الضغط VRG133

………………………… .. .. تركيبات الضغط ، EN 1254-2 المواد جسم الصمام وبكرة ____ النحاس DZR ، CW 602N الجذع والأكمام ____ حشيات PPS المركبة ____ EPDM

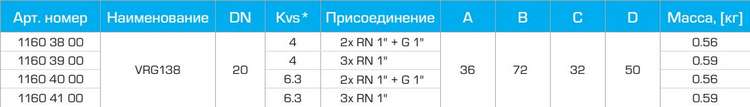

سلسلة اقتران الجوز VRG138

UNION NUT / EXTERNAL THREAD Series VRG138

تستخدم سلسلة صمامات الخلط ESBE VRG130 في المجالات التالية:

• تدفئة
• تبريد مريح
• استهلاك مياه الشرب
• تدفئة ارضية
• التدفئة من الألواح الشمسية
• تنفس
• أنظمة تدفئة المنطقة
• أنظمة تسخين مركزية
• أنظمة التدفئة المركزية
• أنظمة التبريد المركزية

سلسلة شفة / خيط خارجي VRG139

* قيمة Kvs م * 3 / ساعة عند ضغط تفاضلي 1 بار

* قيمة Kvs م * 3 / ساعة عند ضغط تفاضلي 1 بار

* قيمة Kvs في م * 3 / ساعة عند ضغط تفاضلي 1 بار CPF - تركيب ضغط

* قيمة Kvs م * 3 / ساعة عند ضغط تفاضلي 1 بار RN - صامولة الاتحاد

* قيمة Kvs م * 3 / ساعة عند ضغط تفاضلي 1 بار FN - شفة المضخة

استخدام صمامات ESBE ثلاثية الاتجاهات

خلط الصمامات ثلاثية الاتجاهات ESBE

صمامات تحويل ثلاثية الاتجاهات ESBE

سلسلة الصمامات الثلاثية ESBE VRG130 عبارة عن صمامات خلط مدمجة من أعلى مستويات الجودة مع معدلات تسرب منخفضة للغاية. لتصنيع صمامات ESBE ، يتم استخدام سبيكة نحاسية خاصة (DZR) ، مما يوسع بشكل كبير حدود درجة حرارة تشغيل الصمام. من أجل راحة التحكم اليدوي في الصمامات ثلاثية الاتجاهات ESBE ، فهي مجهزة بمقابض ومحددات خاصة لزاوية الدوران 90 درجة. يمكن تدوير مقياس موضع الصمام ثلاثي الاتجاهات وتبديله. تعمل هذه الميزة على تبسيط عملية تركيب الصمام بشكل كبير وتجعل من الممكن تثبيت الصمام في أي موضع تقريبًا. إذا كان من الضروري تجهيز الصمام بالتحكم الآلي ، فقد طورت ESBE مشغلات كهربائية من سلسلة مختلفة. المشغلات المؤازرة من سلسلة ARA600 ، 90 ، 90C ، CRB100 ، CRA110 متوافقة تمامًا مع الصمامات ثلاثية الاتجاهات لسلسلة VRG130 ولها اتصال فريد من نوعه من الصمام إلى المؤازرة ، وبفضل ذلك تتميز بأعلى دقة في التنظيم . لتوسيع وتعقيد وظائف الصمامات ثلاثية الاتجاهات ، يتم استخدام وحدات تحكم ESBE ، والتي توسع نطاق الصمامات بشكل كبير. سلسلة صمامات ESBE ثلاثية الاتجاهات VRG130 متوفرة بخمسة أحجام (DN 15-50) وستة أنواع من الوصلات: مع سن داخلي أو خارجي ، مع صمولة اتحاد في DN20 ، مع وصلة شفة أو بتركيبات ضغط للأنابيب ذات القطر الخارجي 22 و 28 ملم.

التركيب والصيانة

يسمح التصميم الضيق والمضغوط لصمام ESBE بالوصول السهل للأداة عند تركيب الصمام وتفكيكه. يتم توفير مجموعة أدوات إصلاح للمكونات الرئيسية للصمام.

أمثلة التثبيت

يمكن عكس جميع خيارات تركيب الصمام المشار إليها في التعليمات. ينقلب قرص موضع الصمام ويدور وفقًا لخيارات التثبيت ومن المؤكد أنه في الموضع الصحيح (كما هو موضح في تعليمات التثبيت). الأشكال الموضحة على فتحات الصمامات (■ ● ▲) تقلل من مخاطر التركيب غير الصحيح.

صمام الخلط ثلاثي الاتجاهات ESBE

تركيب صمام محول ثلاثي الاتجاهات ESBE

جهاز دوار VRG130 + ARA600 3 نقاط

يمكنك شراء منتجات ESBE عن طريق الاتصال بالرقم (8017) 399-97-01. يمكنك أيضًا من خلال هذا الهاتف الحصول على معلومات مفصلة حول الخصائص التقنية للجهاز وسعره وتوافر المخزون (مينسك ، غرودنو ، فيتيبسك ، غوميل ، بريست ، موغيليف ، بوريسوف) ووقت التسليم.

ما هو الصمام الثلاثي ولماذا هو مطلوب في نظام التدفئة

تثبيت هذا الجهاز له ما يبرره حيث يأخذ نظام التدفئة في الاعتبار تقسيم تدفق الدورة الدموية إلى دائرتين ، تتميز بنوع الوضع - ثابت ومتغير.غالبًا ما يتم استخدام الوضع الثابت للاستخدام في تلك الأجهزة التي تحتاج إلى تزويدها بحامل حرارة عالي الجودة بحجم معين طوال الوقت. التدفق المتغير مخصص لأولئك المستهلكين الذين لا يكون مؤشر جودة الناقل الحراري مهمًا بالنسبة لهم. بالنسبة لهم ، فإن الشيء الرئيسي ، أولاً وقبل كل شيء ، هو الكمية الصارمة التي يتم على أساسها تعديل العلف.

من بين صمامات الإغلاق ، هناك مجموعة متنوعة أخرى تؤدي وظائف مماثلة ، ولكنها تعتبر ثنائية الاتجاه. لكن الصمام ثلاثي الاتجاهات لا يتوقف عن العمل بطريقة مختلفة تمامًا. تصميمه غير قادر على إغلاق الدائرة ، حيث يكون النظام الهيدروليكي الثابت مهمًا. سيكون دائمًا في حالة الفتح ، ويتم ضبطه بالفعل على الحجم المطلوب من الناقل الحراري. هذا يعني أن الأجهزة الاستهلاكية ستكون راضية دائمًا من حيث الجودة والكمية للحجم الموفر.

لا يستطيع الصمام ثلاثي الاتجاهات إغلاق تدفق الناقل الحراري إلى الدائرة حيث يكون التدفق المستمر مهمًا. وهذا ما يميزها عن اتجاهين. ولكن مع تداخل المتغير يتكيف بشكل جيد للغاية. هذا يعطي القدرة على تنظيم كل من الضغط وتدفق الناقل الحراري. بالمناسبة ، يمكن أيضًا تحقيق نفس التأثير من الصمامات ثنائية الاتجاه إذا تم دمج جهازين في تصميم واحد. في الوقت نفسه ، يجب تكوينها للتشغيل العكسي: عند إغلاق أحدهما ، يفتح الثاني.

ما هي الصمامات ثلاثية الاتجاهات

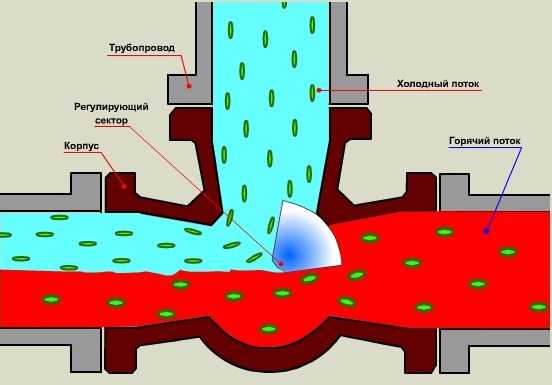

ينقسم صمام الإغلاق هذا وفقًا لمبدأ التشغيل إلى تقسيم وخلط. يشرح الاسم نفسه مبدأ عملهم وكيف يختلفون. يحتوي الخلاط على مخرج واحد ومدخلين ، بفضله يخلط نوعًا ما بين تيارين مختلفين تمامًا. هذا ، على سبيل المثال ، ضروري لتقليل درجة حرارة الناقل الحراري لمستهلكين محددين. على سبيل المثال ، بالنسبة للأرضيات الساخنة: يجب توفير الماء لهم عند درجة حرارة لا تزيد عن 65 درجة ، بينما تكون درجة حرارتها أعلى بكثير في المشعات.

من أجل الضبط النوعي لتزويد الناقل الحراري للمستهلك بدرجة الحرارة المطلوبة ، من المهم معرفة مؤشره لتيارين ، وحساب نسب الخلط وضبط الصمام. لذلك نحصل على نظام درجة الحرارة المطلوب

يعمل صمام التحويل ثلاثي الاتجاهات عكس ذلك تمامًا. والغرض منه هو تقسيم التدفق الرئيسي إلى دفقين ثانويين. في تصميمه الخاص ، يحتوي على مدخل واحد فقط ، لكن له ناتجين. يتم استخدامه في كثير من الأحيان في إمدادات الماء الساخن ، مما يوفر إمدادًا مكافئًا من الماء الساخن للمستهلك من حيث الكمية والنوعية. أيضًا ، يستخدمه المحترفون في سخانات الهواء.

لا يبرز نوعان من الصمامات ثلاثية الاتجاهات من الخارج. لكن إذا نظرت إليهم في السياق ، سيكون الفرق مفهومًا. في جهاز عمل الخلط ، يتم تثبيت صمام كروي واحد على الجذع ، والذي يقع بدقة في المنتصف ويغلق الممر الرئيسي. والصمام الفاصل يحتوي على صمامين كرويين ، يقعان على أنابيب المخرج. عندما يغلق الأول قسمًا واحدًا من الأنبوب ، فإن الجزء الثاني يمزق الآخر.

كيف يتم التحكم في صمام ثلاثي

مثل كل صمام من نوع الإغلاق ، يتم حساب الصمام ثلاثي الاتجاهات المطلوب لنظام معين من قطر الأنبوب الذي يزود المبرد والضغط في النظام. من أجل المصادقة على نظام التدفئة ، هناك معايير محددة لهذه الأجهزة. والانحراف عنها انتهاك صارخ.

يتم إيلاء اهتمام خاص للتناقض بين الضغط الداخلي لأنظمة التدفئة والصمام

مخطط اتصال جامع

ترتيب العمل على النحو التالي:

1. يتم تثبيت صندوق التجميع في مكان مناسب للوصول وفي نفس الوقت بحيث لا يتدخل. يتم توصيل الأنابيب التي تمد بالمياه الساخنة وأنبوب الإرجاع بالخزانة. ولكن قبل ذلك ، يجب تركيب صمامات الإغلاق على المشعب.
2. من أجل التحكم في درجة الحرارة والضغط في النظام ، يتم وضع مقياس حرارة ومقياس ضغط في المنطقة المجاورة مباشرة للصمامات.
3. تستخدم تركيبات الضغط لتوصيل الأنابيب المتصلة بالمشعب باستخدام وصلة ملولبة.
4. إذا كان من الضروري الجمع بين الأنابيب بأقطار مختلفة ، فاستخدم المحولات أو التركيبات العامة ، مع مراعاة مخطط توصيل الأرضية الدافئة.

يحتوي مخطط التدفئة الكامل مع التدفئة الأرضية على العناصر الإضافية التالية:

• مضخة دائرية
• خلاط ثلاثي أو وحدة خلط المضخة ؛
• صنبور لتصريف المياه
• منفذ الهواء.
