2. لحام تداخل
5.2.1.
مكان للتداخل مع القيادة
بناء المعابر والأفقية
يجب أن تكون زوايا الدوران (انظر القسم 2.1)
اختر على خطوط مستقيمة.
5.2.2.
يجب تمزيق الحفر على طول الطريق
حفر الخنادق مع رسو دقيق
إلى مكان التداخل.
أبعاد
يجب أن تظهر الحفرة على الأقل
في التين. 5.2.1.
أرز.

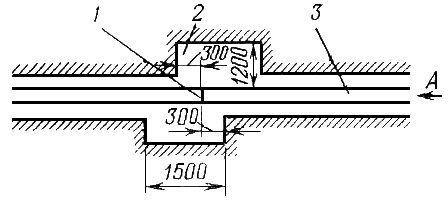

5.2.1. موقع الحفرة عند اللحام
تداخل:
1
- مفصل متداخل 2 - حفرة في الخندق ؛ 3
- خط انابيب
فجوة
يجب ضمان ردم خط الأنابيب
التركيب المجاني للتداخل. في نفس الوقت ، في
يجب ترك الخندق شاغرا
أحد الأقسام المجاورة لخط الأنابيب
على مسافة 60-80 م من المخطط
مفاصل اللفة.
5.2.3.
ممارسة التخطيط المسبق
تتداخل في الأماكن الضرورية
الفجوات التكنولوجية (انظر القسم
2.1) يجب ضمان تنفيذ التداخلات
دون أن يتخلف عن التدفق الخطي.
5.2.4.
نوع التثبيت المفضل
التداخل التكنولوجي
الخيار عند كلا طرفي خط الأنابيب
مجاني (غير مغطى بالأرض) وموجود
في خندق (أو على "حافته").
الخامس
حسب ظروف محددة
يمكن أيضا تطبيق البناء
الخيار عند أحد طرفي خط الأنابيب
مقروص (مدفون أو متصل ، على سبيل المثال
مع عقدة رافعة) ، والآخر لديه حر
حركة.
5.2.5.
في الحالات التي يتم توفيرها فيه
كامل أو حر من جانب واحد
حركة خط الأنابيب ، الإغلاق
يجب أن يتم تنفيذ خط الأنابيب
لحام تداخل بعقب محيطي واحد
(الشكل 5.2.2 ، الرسم البياني أ).
أرز.
5.2.2. مخططا اللحام المتداخلان:
أ
- تداخل اللحام بدون تحميل ؛
ب
- تداخل اللحام مع الحمل
الخامس
إذا تم قرص كلا الطرفين
(الشكل 5.2.2 ، مخطط ب) ، هناك حاجة
لفائف اللحام مع اثنين
المفاصل الحلقية.
5.2.6.
تجميع عناصر مختلفة السماكة مع
تركيب التداخلات غير مسموح به.
5.2.7.
عند تثبيت التداخلات ، يُحظر:
—
سحب الأنابيب المتصلة
—
إجبارهم على الانحناء
الآليات.
—
تسخين الأنبوب خارج منطقة المباشر
تركيب مفصل حضن.
5.2.8.
عند إجراء تداخل في الظروف
حرية حركة خط الأنابيب
(الشكل 5.2.2 ، مخطط أ) العمل ضروري
نفذ بالتسلسل التالي:
—
أحد طرفي خط الأنابيب
التحضير للحام ووضعها على
يدعم ارتفاع 50-60 سم على طول محور خط الأنابيب ؛
—
يشكل السوط قسما آخر
خط الأنابيب ، شنق بجوار الأول
وحدد مكان القطع فقط
باستخدام قالب موحد ؛
—
جعل القطع وتشكيل القطع
باستخدام المقلم الموحد
السيارات.
—
في عملية الالتحام ، ورفع
قطع الرموش بواسطة الأنابيب فوق
ارتفاع لا يزيد عن 1 متر على مسافة 60-80 م
من نهاية؛ الترهل المرن للختان
تسمح لك النهاية بدمج طرف واحد
مع آخر
—
لا يجوز رفع الأنبوب من أجل
الرفع في موقع الحلبة
اللحامات.
5.2.9.
عند إجراء تداخل في الظروف
معسر نهايات خط الأنابيب (الشكل.
5.2.2 ، المخطط ب) يجب تنفيذ العمل
بالتسلسل التالي:
—
قطع نهايات الأنابيب المتصلة و
استعد للحام حسب
مع المتطلبات العامة للبند 4.2.8 ؛
—
اصنع ملفًا من أنبوب بنفس الشيء
سمك الجدار الفعلي ، نفس الشيء
قطر ونفس فئة القوة ،
مثل الأنابيب المتصلة عرض الملف
يجب أن يكون قطر الموصل على الأقل
أنابيب؛ المساواة في سمك جدار الملف
ويجب تسجيل الأنبوب المتصل
باستخدام مقياس سمك بالموجات فوق الصوتية ؛
—
رست بمساعدة عامل مد الأنابيب
لفائف لخط الأنابيب ، وفضح
الإجازة المطلوبة (انظر الفقرة 2.4.4) والإنتاج
اللحام.
—
يبدأ تجميع المفصل الثاني في الإنتاج
بعد الانتهاء من المفصل الأول.
5.2.10.
تداخلات الانقطاعات في عملية اللحام
غير مسموح به: يجب أن يكون التداخل ملحومًا
دفعة واحدة ، من البداية إلى النهاية.
5.2.11.
إزاحة الحواف في جزء السقف من
من "5 o'clock" إلى "7 o'clock" يجب أن يكون
لا يزيد عن 1 مم ، على الباقي
المحيط ، وفقًا للائحة العامة ،
لا يزيد عن 3 مم.
5.2.12.
تم قياس الفجوة بعد ذلك
أداء المسامير ، يجب أن يكون
2.5 ± 0.5 مم بغض النظر عن سمك الجدار
أنابيب. إذا فشلت عملية البناء
الحفاظ على الحد الأدنى من الخلوص
(كانت الفجوة الفعلية أقل من 2
مم) ، يجب أن يكون هذا القسم من البروبيلين
عجلة جلخ 2.5 مم.
1. اللحام التناكبي لعناصر مختلفة السماكات
5.1.1.
للحام المباشر (بدون
محولات وإدراج أنبوبي
سماكة وسيطة) مفاصل ،
الفرق سمك الذي يتجاوز
متطلبات البند 2.4.1 من هذه التعليمات ،
يجب أن يتم ذلك مسبقًا
إعداد خاص للحواف من الداخل
و (أو) خارج جدار أكثر سمكًا
عنصر بسمك الجدار t إلى سمك الطرف الملحوم t ،
والتي يجب ألا تتجاوز سمكها 1.5 مرة
عنصر ذو جدران سميكة أقل t (انظر الشكل 5 SP).
الخامس
نتيجة لشرط مباشر
الاتصال هو قيمة "جديد"
سمك ر.
في هذه الحالة ، t
ر.
بواسطة
تحدد قيمة t مثل هذه التكنولوجية
معلمات مثل الحاجة والحجم:
—
التسخين.
—
المحلية بعد اللحام الحراري
المعالجة (انظر القسم 6).
الخامس
إذا لم تكن هناك متطلبات خاصة
درجة حرارة المصنع
يجب أن يكون التسخين بسمك النهاية
صنبور أو تركيب:
—
28 ملم أو أقل
……………………………………………………………. 150 درجة مئوية
—
أكثر من 28 ملم
……………………………………………………………. 200 درجة مئوية
5.1.2.
يجب أن تكون مفاصل الوصلات الملحومة وفقًا للبند 5.1.1
يتم لحامها من الداخل حول المحيط بالكامل
مع توفير المعلمات الهندسية ،
ينظمها البند 2.6.10.4.
5.1.3.
يجب لحام العناصر ذات السماكات المختلفة
يتم إجراؤها في جلسة واحدة دون انقطاع.
5.1.4.
إذا لم يكن "تنورة" من التعزيز
مصنع الأنابيب الملحومة،
يتوافق مع الحجم ودرجة الفولاذ
الأنابيب الملحومة ، وتكوينها مختلفة
على التركيب الكيميائي للملحومة
الأنابيب نحو صناعة السبائك العالية
(النيكل والألومنيوم والكروم ،
المنغنيز أكثر من 2 ٪ ، وما إلى ذلك) ، ثم في هذه الحالة
اختيار المواد الخاصة المطلوبة
والتكنولوجيا الخاصة على النحو الموصى به
عميل.
الخامس
في هذه الحالة ، يتم وضع شروط اللحام
فعل ينص على:
—
رقم التعزيز
—
درجة الفولاذ والتركيب الكيميائي لـ "التنورة"
وخصائص قوتها.
—
سمك تي نهاية لتكون ملحومة ؛
—
ظروف التسخين و
(إذا لزم الأمر) بعد اللحام
المعالجة الحرارية
—
ملء مخطط تسلسل
قطع.
—
علامات اللحام
—
النتائج الشعاعية (و
بالموجات فوق الصوتية).
مثال
الخريطة التكنولوجية للحام
ويرد ربط الأجزاء في الملحق.
6.
لماذا نستخدم التسخين المسبق
فيما يلي الأسباب الرئيسية لاستخدام التسخين المسبق في إجراء اللحام.
- تزيل المعالجة الحرارية للهياكل الملحومة رطوبة السطح ، وبالتالي تساعد في تقليل التشقق.
- يحسن الانصهار اللاحق وترسيب معدن اللحام.
- هذا يقلل من تطور الإجهاد عن طريق تعزيز التمدد والانكماش المنتظم بين اللحام والمعدن الأساسي.
- تتمثل إحدى المهام الرئيسية للتسخين المسبق في إبطاء معدل التبريد ، مما يضمن التصلب المنتظم للمفصل. وبالتالي ، سيكون للبنية المجهرية للمعدن خصائص ميكانيكية عالية الجودة.
أنواع
بناءً على اعتبارات التطبيق ، يمكن تحديد المعالجة الحرارية للهياكل الملحومة بطرق مختلفة.
- التسخين المسبق - يتم ضبط درجة الحرارة الدنيا للحام مباشرة قبل بدء اللحام.في مواصفات عملية اللحام (WPS) ، يمكن تحديدها ضمن نطاق معين.
- قم بالتسخين المسبق بين التمريرات - في اللحام متعدد المسارات ، يلزم الحصول على درجة حرارة قصوى قبل بدء التمرير التالي. لا يمكن أن يكون التسخين في هذه الحالة أقل من الحد الأدنى لقيمة المعالجة الحرارية المسبقة.
- الحفاظ على درجة حرارة اللحام هو الحد الأدنى لدرجة حرارة منطقة اللحام التي يجب الحفاظ عليها طوال عملية اللحام بأكملها. عند انقطاع العمل ، يجب ألا تنخفض درجة حرارة منطقة اللحام.
أين يتم استخدام المعالجة الحرارية للهياكل الملحومة؟
كقاعدة عامة ، يتم تطبيق التسخين المسبق على المعدن الأساسي على مسافة معينة من اللحام. لنفترض أن A جزء معين من اللحام الحشو ، إذن هناك مشكلتان في حساب المسافة لتطبيق التسخين المسبق.
- إذا كان سمك المعدن الأساسي أقل من أو يساوي 50 مم ، فيجب ألا تتجاوز قيمة A 50 مم من اللحام.
- إذا تجاوز سمك المعدن الأساسي 50 مم ، فيجب أن يكون A أقل من 75 مم من اللحام (تعليمات إصدار الشهادات لموظفي مراقبة الجودة: CSWIP 23.4).
سخن درجات الحرارة
سيكون لدى الكثير سؤال: إلى أي قيم درجة حرارة تسخين المعدن؟ ستساعد درجة حرارة التسخين الموصى بها للهياكل المعدنية الفولاذية قبل اللحام في الإجابة على هذا السؤال. في الجدول أدناه ، يتم عرضه بالنسبة إلى سمك وتكوين أنواع الفولاذ المختلفة.
ادوات
تم تطوير عدة أنواع من المعدات في السوق اليوم وتستخدم في بعض الصناعات التجارية لغرض الإشارة إلى درجة حرارة التسخين المسبق وقياسها والتحكم فيها. يتم سرد أجهزة استشعار درجة الحرارة الرئيسية وأجهزة القياس المستخدمة لهذا الغرض أدناه.
مقياس حرارة التلامس - يستخدم لقياس درجات الحرارة بدقة تصل إلى 350 درجة مئوية. يتكون من جهاز استشعار درجة الحرارة يعرف باسم "الثرمستور" ، تقل مقاومته بشكل ملحوظ عند تسخينه ، وبالتالي يتناسب عكسياً مع درجة الحرارة. ومع ذلك ، من أجل الحصول على نتائج دقيقة ، هناك حاجة إلى "معايرة دورية" ، وهي ناقص لهذه المعدات.
قلم رصاص حراري ومعجون حراري - يتكونان من مادة تذوب أو يتغير لونها عند تسخينها ، حسب درجة الحرارة. فهي ميسورة التكلفة ومنخفضة التكلفة وسهلة الاستخدام. ضعفهم هو أنهم لا يعطون قياسات دقيقة.
المزدوجة الحرارية - تعمل على مبدأ قياس فرق الجهد الكهروحراري بين معدن اللحام الساخن ومعدن اللحام لحساب درجة الحرارة. يتم استخدامه أثناء اللحام وبعده وللمعالجة الحرارية من أجل المراقبة المستمرة والتحكم في درجة حرارة التدفئة والتبريد. يوفر الجهاز قياسات دقيقة على نطاق واسع من درجات الحرارة ، ولكنه يحتاج إلى معايرة دورية. هذه مشكلة كبيرة.
