توصيل المرجل بالرادياتير والماء الساخن
يتم تنفيذ هذه العملية بالتسلسل التالي:
- قم بتركيب الصمامات الكروية على فوهات الغلاية بيديك. لضمان إحكام الغلق أو السحب أو الشريط اللاصق أو الخيط الذي يتم لفه على الخيوط الموجودة في الفتحات. يجب أن يضاف أنه قبل تثبيت الصمامات أو المرشحات ، يجب دائمًا جرح أحد هذه العناصر على خيوط الأنابيب المعدنية. إذا كنت تخطط لاستخدام أنابيب البولي بروبلين أو المعدن والبلاستيك ، فسيتعين عليك لحام واستخدام تركيبات خاصة. يمكن العثور على ميزات هذه العمليات في مقاطع فيديو مختلفة.
- يتم توصيل أنبوب بحنفية واحدة لتزويد المبرد بنظام التدفئة المثبت في المنزل.
- إذا لزم الأمر ، قم بتركيب مجموعة الأمان.
- يتم وضع خزان التمدد على أنبوب الإرجاع لنظام التدفئة (بالطبع ، إذا لزم الأمر).
- قم بتركيب صمام كروي وفلتر لتنقية المياه. يجب أن يتم تركيب الأخير على قسم أفقي من خط الأنابيب. من الممكن أيضًا على الأنبوب الرأسي ، ومع ذلك ، في هذه الحالة ، سيتعين عليك استخدام إصدار خاص من الفلتر. يتم تثبيته في مثل هذا الوضع بحيث يتزامن اتجاه السهم الموضح عليه مع اتجاه حركة المبرد.
- بعد المرشح ، يتم وضع صمام كروي ثانٍ. هذه الحنفيات ضرورية لتسهيل تنظيف الفلتر. يتم تغطيتها بأيديهم ويتم تنظيف الفلتر.
- قم بتوصيل أنبوب الإرجاع من نظام التدفئة بالغلاية.
- قم بتوصيل أنبوب DHW "الساخن" بالصنبور الموجود على الأنبوب المطلوب.
- يتم قطع أنبوب الماء في خط العودة من DHW. بالطبع ، يتم وضع صمام كروي في بداية هذا الأنبوب. سيوقف تدفق الماء البارد بعد أن يملأ نظام التدفئة بالكامل والماء الساخن المركب في منزل خاص.
- يتم وضع صمام كروي وفلتر لتنقية المياه وفلتر مغناطيسي وصمام كروي على أنبوب الإرجاع من مصدر إمداد الماء الساخن قبل دخول المرجل.
لم يكن هناك ذكر لمضخة تداول. دائمًا ما تحتوي الغلايات ذات الدائرة المزدوجة المثبتة على الحائط. بالنسبة لمراجل الأرضيات المصممة للدوران الطبيعي لسائل التبريد ، فهي ليست ضرورية. إذا تم تركيب جهاز للتداول الطبيعي مسبقًا. ثم أردت أن أجعل حركة المبرد قسريًا ، كان علي أن أقوم بتركيب مضختين للدوران: إحداهما على خط العودة لنظام التدفئة ، والأخرى على خط الإرجاع في DHW.
ميزات الاتصال
الميزات المذكورة أدناه ليست إلزامية ، لكن تنفيذها يطيل من عمر المرجل ويسهل صيانة نظام التدفئة بالكامل ككل. هم انهم:
- يجب تركيب صمامات كروية للإغلاق تفعل ذلك بنفسك على جميع أنابيب المياه بوحدة الغاز.
- يجدر تركيب مرشح لتنقية المياه على الأنبوب الذي من خلاله يعود المبرد المبرد. بفضل هذا ، من الممكن حماية المبادل الحراري من التلوث بالمواد التي تعود من شبكة التدفئة. نفس المرشح مطلوب على أنبوب إمداد الماء البارد إلى الدائرة الثانية.
- يجب وضع صمامات الإغلاق الكروية على جانبي المرشحات. سيؤدي ذلك إلى تسهيل تنظيف المرشحات.
- من المستحسن أن يتم تضمين منقي ماء كيميائي في الربط. يقلل من صلابة المبرد ويمنع تكون المقياس في المبادل الحراري. يتم وضعه على أنبوب الإرجاع.
- يجب أن يتم توصيل المرجل بمصدر التسخين باستخدام وصلات ملولبة قابلة للفصل ونفس الأنابيب التي تشكل شبكة التدفئة. الأول سيكون مفيدًا عندما تحتاج إلى إزالة الغلاية. بفضلهم ، ليس من الضروري انتهاك سلامة الأنابيب.
- يجب تركيب صمام لتصريف سائل التبريد من المرجل على الدائرة السفلية لنظام التدفئة. بفضل هذا ، لن يكون من الضروري تصريف المبرد بالكامل من الشبكة.
وفقًا للمتطلبات الموضحة في مقاطع الفيديو المختلفة ، يكون إلزاميًا عند الاتصال:
- توفير صمام لتصريف المياه. يتم تثبيته يدويًا على الدائرة السفلية للشبكة ؛
- قم بتوصيل أنبوب المكياج بخط إمداد المبرد بالنظام. لا يسمح هذا النهج للماء البارد بالدخول إلى المبادل الحراري الساخن. هذه القاعدة مناسبة لمراجل الغاز الكلاسيكية. إذا تم استخدام أجهزة التكثيف ، فمن الأفضل توصيل هذا الاتصال بخط العودة ؛
- لا تقم بتركيب صمام إغلاق بين المرجل ومجموعة الأمان (هذا المطلب مناسب للحالات التي تتضمن تركيبًا إضافيًا لمثل هذه المجموعة ؛ عادةً لا تكون هناك حاجة ، نظرًا لأنها جزء من الجهاز).
ما هو مبدأ التسخين غير المباشر

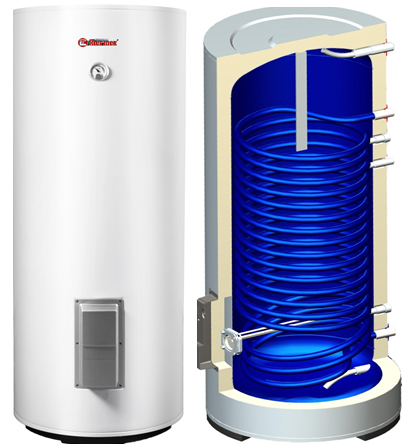

غلاية التدفئة غير المباشرة: نظرة عامة
على عكس التسخين المباشر ، عندما يتلقى الماء الحرارة مباشرة من الموقد أو السخان الكهربائي ، فإن التسخين غير المباشر ينطوي على التسخين باستخدام وسيط العمل في نظام التدفئة. عند تسخينها بواسطة المرجل ، يتم إدخالها في المبادل الحراري في الغلاية ، حيث تنبعث منها الطاقة المكتسبة. علاوة على ذلك ، يحدث كل شيء بالطريقة نفسها كما هو الحال في دائرة التسخين التقليدية: يدخل المبرد المبرد في خط أنابيب "العودة" ومن خلاله - مرة أخرى إلى المرجل.
غالبًا ما يشار إلى سخانات المياه هذه باسم غلايات التدفئة. ها هي فوائدها
- يمكن اعتبار تصميم مثل هذا الجهاز بدائيًا. العنصر المركزي - المبادل الحراري ، وهو أنبوب أو حاوية ، أبسط بكثير من الموقد أو السخان الكهربائي.
- نظرًا لأن درجة حرارة المبرد لا تتجاوز 90 درجة ، فإن خطر غليان الماء في الغلاية مع التمزق اللاحق للخزان يتم التخلص منه تمامًا.
- يتم تسخين الماء بشكل أسرع من الغلاية الكهربائية.
في الظروف المنزلية ، يكون استخدام المرجل أكثر ملاءمة من استخدام سخان المياه الفوري ، لأنه:
- يتطلب طاقة قليلة نسبيًا للتشغيل (بسبب عملية التسخين الممتدة في الوقت المناسب) ؛
- يمكن أن تخدم عدة نقاط من استهلاك الماء في نفس الوقت ؛
- قادرة ، وإن كانت لفترة محدودة ، على توفير تدفق كبير من الماء الساخن بشكل عشوائي.
هناك ، بالطبع ، عيوب لمثل هذا الجهاز. هناك أيضًا عدة:
- لا يمكن أن تكون درجة حرارة الماء في الغلاية أعلى من درجة حرارة المبرد ، لذلك ، في غير موسمها ، عندما يتم تشغيل نظام التسخين في وضع درجة الحرارة المنخفضة ، يتم استهلاك الماء الساخن بسرعة كبيرة (يجب أن يكون يستخدم بدون تخفيف بالماء البارد).
- في الصيف ، عند إيقاف تشغيل نظام التدفئة ، لا تعمل التدفئة غير المباشرة على الإطلاق.
- مثل أي غلاية أخرى ، تستهلك هذه الوحدة مساحة كبيرة جدًا.
يترافق تخزين كمية كبيرة من الماء الساخن في وضع الاستعداد مع فقد الحرارة ، على الرغم من أنه في حالة الاستخدام العرضي للغلاية كجهاز تدفئة في غرفة الغلاية ، لا ينبغي أخذ هذا العيب في الاعتبار
متطلبات التثبيت والتركيب
يعتمد ذلك على كيفية صنع غلاية الغاز. إذا كانت قائمة على الأرض ، فإن التركيب يتكون من وضع المرجل في المكان الذي يجب أن يكون فيه. قبل ذلك ، يقومون بفحص قوة القاعدة بأيديهم ، وإذا لزم الأمر ، يقومون بتقويتها.
إذا كنت تخطط لتوصيل وحدة مثبتة على الحائط. ثم يتضمن تركيبه في المنزل التنفيذ المتسلسل للخطوات التالية:
- بناء مدخنة. يمكن أن تكون كلاسيكية (مطلوبة لمراجل السحب الطبيعية) ومحورية (مصممة لوحدات السحب القسري). الأول مصنوع من أنابيب فولاذية دائرية يجب عزلها. يتم تجميع الثانية من الأنابيب التي تشكل جزءًا من مجموعة الغلاية. يجب توصيل المدخنة المحورية على الفور بالوحدة.
- تثبيت الأقواس.
- تعليق المرجل.
بغض النظر عن طريقة التثبيت ، يجب على جميع المضيفين اتباع المتطلبات المذكورة غالبًا في الفيديو:
- وجود غرفة مرجل لغلاية ارضية تعمل بالغاز.يجب أن يكون حجمها أكبر من 15 مترًا مكعبًا. م ، مدخل منفصل ، نافذة بمساحة تزيد عن 0.45 متر مربع. م والتهوية.
- وجود مستشعر تلوث بالغاز في الغرفة التي يوجد بها المرجل.
- يجب أن تكون هناك طبقة من المواد بين الجدار / الأرضية والغلاية. الذي لا يحترق.
- يجب وضع أقرب أجهزة الغاز على مسافة لا تقل عن 20 سم.
- يجب أن تكون المسافة بين المرجل والجدران المجاورة 30-50 سم.
التوصيل بخط أنابيب الغاز وتركيب المدخنة
يجب أن تتم العملية الأولى من قبل متخصصين من الشركة التي تزود الغاز. يجب عليهم أولاً التحقق من تركيب المرجل بشكل صحيح واستيفاء جميع المتطلبات. بعد توصيل الجهاز وإصدار مستند يسمح لك باستخدام وحدة الغاز.
تملي هذه الحاجة من خلال حقيقة أن جميع الأجهزة التي تعمل بالغاز خطيرة ، وإذا تم تركيبها بشكل غير صحيح ، فقد تحدث حالة متفجرة في المستقبل.
للاتصال بخط أنابيب الغاز ، تحتاج إلى التحضير:
- صنبور.
- مرشح شبكي. سيتم تنقية الغاز ، بحيث لا يسد الموقد ويكون قادرًا على العمل لفترة طويلة جدًا.
جزئيا عن المدخنة سبق ذكره. كان حول مدخنة متحدة المحور. إنه نموذجي للغلايات ذات الغرفة المغلقة (بشكل أساسي هي خيارات مثبتة على الحائط). أيضا ، الوحدات الأرضية بها مثل هذه الكاميرا. ومع ذلك ، تم تجهيز معظمهم بغرفة مفتوحة. هذا يعني أن الهواء يدخل غرفة الاحتراق من الغرفة ، وأن السحب الجيد مطلوب لإزالة أول أكسيد الكربون. ولهذا تحتاج إلى صنع مدخنة عالية بيديك.
المدخنة مثبتة على النحو التالي:
- قم بتركيب أنبوب عمودي من الفولاذ المقاوم للصدأ. تثبيته بقفل خاص. يجب أن يكون ارتفاعها بحيث يبرز الطرف العلوي بمقدار 0.5 متر فوق حافة السقف ، وفي نفس الوقت يحاولون القيام بأقل عدد ممكن من المنعطفات والمقاطع الأفقية. إذا تعذر الاستغناء عن الأخير ، فلا يمكن أن يزيد طوله عن متر واحد.
- قم بتوصيل هذا الأنبوب بالغلاية.
- جميع أجزاء المدخنة التي ستتلامس مع الهواء البارد معزولة حرارياً. لهذا ، من الأفضل استخدام صوف البازلت.
- يتم وضع مظلة خاصة في الأعلى.
تركيب غلاية تعمل بالوقود الصلب توصيل غلاية تعمل بالوقود الصلب ومرجل يعمل بالغاز بنظام واحد اختيار وتركيب موقد يعمل بالغاز تركيب غلاية تدفئة في منزل خاص
تكنولوجيا التصنيع خطوة بخطوة
نحن نتصرف مثل هذا:
-
إذا كان من المفترض أن يكون سخان المياه مستطيلًا ، فمن الضروري أن يتم لحام صندوق بدون غطاء وجدار جانبي من صفائح الفولاذ المقاوم للصدأ ذات الحجم المناسب. إذا كنت ستصنع خزان غلاية من قضيب دائري ، فيجب قطعه بالطول إلى نصفين.
- في الجدار الجانبي للخزان المستطيل أو في أحد نصفي الخزان المستدير ، نقوم بحفر حفرة بقطر 38 مم ، يتم فيها إدخال مخرج الملف. يجب حفر نفس الفتحة في الجدار الثاني غير الملحوم بعد (في حالة الخزان الدائري ، في النصف الثاني).
-
أنت الآن بحاجة إلى عمل ملف مربع ، ولحام أقسام الأنابيب على التوالي والانحناءات لبعضها البعض. يجب تدوير الأجزاء القصوى من الأنابيب بحيث تكون موازية لمحور الملف - ستكون هذه منافذ.
- بعد ذلك ، نقوم بتثبيت الملف في صندوق أو أحد نصفي نصف دائري ، ووضع مخرجه في حفرة محفورة في الحائط. من الخارج ، يجب أن يكون المخرج ملحومًا بجدار الخزان باستخدام خط محكم الإغلاق.
- لاستبعاد اهتزاز المبادل الحراري ، من المستحسن إصلاحه عن طريق لحام قطعة من الأنابيب بينه وبين الجزء السفلي.
- الآن نقوم بتثبيت الجدار الجانبي المفقود أو النصف نصف الدائري الثاني في مكانه ، ووضعه على المخرج الثاني للملف ، ولحمه. هذا الإصدار مغلق أيضًا بإحكام.
- إذا كان المرجل مضغوطًا ، فيجب أيضًا أن يكون الغطاء ملحومًا وغير مضغوط - يمكنك ببساطة وضعه في الأعلى.
بعد ذلك ، في الخزان ، تحتاج إلى حفر العديد من الثقوب التي يتم لحام الأنابيب بها:
- لتزويد الماء البارد (لغلاية الضغط - في الأسفل ، لمرجل بدون ضغط - في الأعلى) ؛
- لاختيار الماء الساخن (أعلاه) ؛
- لتركيب لمبة حرارية (في الجزء السفلي) ؛
- لإدخال صمام تنفيس إذا كان المرجل ضغطًا ؛
- لتوصيل نظام إعادة التدوير ، إن وجد (أدناه) ؛
- لعناصر التسخين (ستحتاج إلى نموذج به شفة).
يجب اختيار طول الفتحات مع مراعاة سماكة العزل الحراري. يجب أن يتم لحام شفة بالأنبوب لتركيب عنصر التسخين.
في هذه المرحلة أيضًا ، يجب لحام الأقواس بالخزان لربط الغلاف وتعليقه على الحائط (إذا كان النموذج قائمًا على الأرض ، فيجب أن تكون الأرجل ملحومة).
إضافي:
- نحن نغطي الخزان بحصائر من ألياف البازلت ، ونثبتها بسلك.
- نربط بين قوسين غلاف واقي مصنوع من ألواح فولاذية رقيقة ، مطلية بمسحوق أو مطلية بالزنك.
الآن نقوم بتثبيت عنصر التسخين ، المصباح الحراري وصمام التنفيس أو صمام العوامة في مكانها.
قواعد التثبيت على الحائط أو الأرضية
يجب وضع وحدة الغاز داخل غرفة منفصلة. والتي تفي بالمتطلبات التالية:
- هناك نافذة يمكن فتحها في أي وقت.
- توافر التهوية الموجودة.
- وجود مواسير الغاز والمياه.
- وجود مقبس لضمان عمل مضخة الدوران والالكترونيات. بالطبع يجب أن تكون نهاية فرع منفصل يمتد من اللوحة الكهربائية. يجب توصيل هذا الكبل بقاطع دائرة منفصل. بالإضافة إلى ذلك ، التأريض إلزامي.
هناك أيضًا متطلبات تتعلق بوضع الغلاية بشكل صحيح في المنزل. هم انهم:
- يجب أن تتجاوز المسافة بين العنصر الرئيسي لنظام التدفئة وأجهزة الغاز الأخرى 20 سم.
- يجب ألا تكون هناك نافذة قريبة.
- يجب ألا تقل المسافة بين المرجل والمقبس عن 0.5 متر (على الأقل ، يتم تقديم هذه التوصيات من قبل الشركات المصنعة). بشكل عام ، كلما كان مخرج الغلاية بعيدًا ، كان ذلك أفضل. تجدر الإشارة إلى أن بعض الطرز بها كبل طاقة بدون قابس. هذا يعني أنه يجب توصيل السلك بيديك على الفور بقاطع الدائرة الكهربائية الموجود في اللوحة الكهربائية.
- يجب أن تكون المسافة بين الجدران الجانبية للغلاية والجدران أو الأشياء المجاورة أكبر من 15 سم.
- يجب أن يكون الجدار الذي تم تركيب المرجل عليه أو بالقرب منه صلبًا ومغطى بمواد غير قابلة للاشتعال. إذا كان الجدار بحيث يمكن أن تشتعل فيه النيران ، فيجب تغطيته بما لا يقل عن 3 مم من مادة غير قابلة للاحتراق. غالبًا ما يتم ملاحظة ذلك في مقاطع فيديو مختلفة.
توصيل المرجل المثبت على الحائط بالتيار الكهربائي
تم تجهيز معظم غلايات الغاز الحديثة المثبتة على الحائط بأتمتة متطورة. إنها تتحكم في العديد من العمليات ، وتحول غلاية التدفئة إلى غرفة غلاية صغيرة مستقلة ، والتي لا يتطلب تشغيلها عمليًا تدخل المالك. من الواضح أن وحدة التحكم وأجهزة الاستشعار المختلفة تتطلب توصيلًا كهربائيًا.
تتوفر الغلايات المثبتة على الحائط بدائرة مزدوجة في نسختين: بمقبس مألوف وبكابل للتوصيل مباشرة بالماكينة. في أي حال ، يجب أن يتم تزويدهم بالطاقة من التيار الكهربائي من خلال آلة فردية. إذا اشتريت نموذجًا بمقبس ، فيجب وضع مقبس فردي لغلاية الغاز بجواره ، ولكن ليس تحته بأي حال من الأحوال. هذا هو أحد متطلبات السلامة بحيث في حالة حدوث تسرب لسائل التبريد ، لا تحدث دائرة كهربائية قصيرة.
الصورة 3: تركيب مثبت الجهد لمرجل مثبت على الحائط
يتطلب غلاية الغاز تأريضًا إلزاميًا. لهذه الأغراض ، يمكنك شراء مجموعة أدوات التأريض. يتم تثبيته في الطابق السفلي أو بجوار المنزل وتحتل مساحة صغيرة تبلغ حوالي 0.25 متر مربع.
الانتباه! يُمنع منعًا باتًا تأريض غلاية الغاز المثبتة على الحائط بمبرد تدفئة أو أنبوب إمداد بالغاز. هذا انتهاك صارخ لقواعد تشغيل معدات الغاز وهو خطير للغاية.
إن أتمتة الغلاية حساسة للغاية لجودة جهد الإمداد. مع وجود مستوى غير كافٍ أو شكل غير مثالي للجيوب الأنفية عند الإدخال ، تفشل الأجهزة بسرعة. لمنع الأعطال المتكررة وإطالة عمر الوحدة ، يلزم توصيل مثبتات الجهد لغلايات الغاز. لتجنب إيقاف معدات التدفئة في حالة انقطاع التيار الكهربائي ، يجب عليك أيضًا شراء مصدر طاقة غير متقطع.
مخطط مع مبادل حراري إضافي
يكون مخطط توصيل الغلاية هذا مطلوبًا عندما تكون هناك حاجة إلى عزل الدوائر الفردية لنظام التدفئة تمامًا. تنشأ هذه الحاجة عند استخدام المبردات المختلفة في الدوائر. وهذا يعني أن الماء يمكن أن يتحرك في أحدهما ، ومضاد التجمد في الآخر.
يبدو الربط الموضح في الصور المختلفة كما يلي:
- سخان مياه.
- مبادل حراري.
- دوائر مختلفة لشبكة التدفئة.
- يتم تثبيت عناصر الأمان في كل دائرة ، ومضخة دوران ، وصنبور تصريف ، ومحضر مكياج.
المبادل الحراري عبارة عن مجمع حراري بثلاث ملفات على الأقل. يدور الماء المسخن في الغلاية واحدًا تلو الآخر ، وتدور أنواع مختلفة من ناقلات الحرارة من خلال الاثنين الآخرين. يتم نقل الحرارة من الملف الأول إلى الملفات الأخرى من خلال الماء الذي يوجدون فيه.
تكمن فائدة المبادل الحراري الإضافي أيضًا في القدرة على الجمع بين الأنظمة المفتوحة والمغلقة. الأول أكثر أمانًا لتشغيل المرجل ، والثاني أكثر رقة للمشعات.

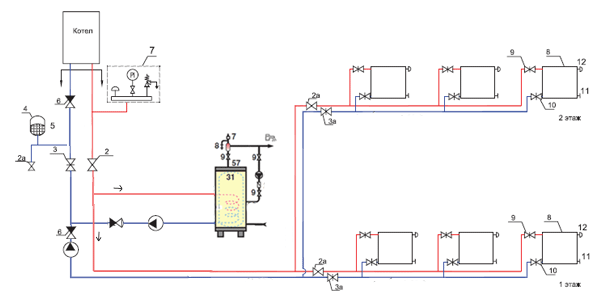

مخططات لتوصيل غلاية التدفئة غير المباشرة بالغلاية
من أجل تسخين الماء بشكل أسرع ، تحتاج إلى تحسين مخطط توصيل سخان المياه بشكل طفيف. فيما يلي بعض الخيارات.
باستخدام صمام مؤازر ثلاثي
يتم تثبيت الصمام في المكان الذي يوجد فيه خط إمداد المبرد إلى فروع المرجل بعيدًا عن خط الأنابيب الرئيسي. يجب أن يكون الأخير مزودًا بمنظم حرارة إلكتروني متصل بمشغل صمام ثلاثي الاتجاهات.
مخطط اتصال مع صمام ثلاثي
يوفر هذا المخطط أولوية سخان المياه: إذا احتاج الماء الموجود فيه إلى التسخين ، فسيقوم المحرك المؤازر ، عند إشارة منظم الحرارة ، بتحريك الصمام إلى وضع لا يدور فيه المبرد إلا من خلال ملف الغلاية. عند الوصول إلى درجة الحرارة المطلوبة ، سيعود الصمام إلى موضعه السابق ، معيدًا توجيه وسط العمل إلى دائرة التسخين.
يعد ترتيب الصمام ثلاثي الاتجاهات هو الأكثر استخدامًا.
بالطبع ، يجب ألا تتجاوز درجة الحرارة المحددة على مقياس الثرموستات درجة حرارة سائل التبريد (مع مراعاة فقد الحرارة ، يجب أن تكون أقل بضع درجات على الأقل) ، وإلا فسيكون الصمام دائمًا في وضع "على المرجل" .
بمضختين للدوران
في هذا الإصدار ، تم تجهيز دائرة المرجل بمضخة دوران خاصة بها ، والتي يتم تنشيطها أيضًا بواسطة إشارة من منظم الحرارة الإلكتروني.
مخطط التوصيل بمضختين
حتى لا تخلق كل مضخة تدفقًا معاكسًا في الدائرة المجاورة ، يتم قطع صمامات الفحص في خطوط الأنابيب.
باستخدام مسدس هيدروليكي
يتم استخدام السهم الهيدروليكي ، المعروف أيضًا باسم الفاصل الهيدروليكي ، في الحالات التي يتكون فيها نظام التسخين من عدة دوائر. بدون سهم هيدروليكي ، دائمًا ما يؤثر التغيير في تدفق سائل التبريد عبر إحدى الدوائر أو إيقاف تشغيله الكامل على تشغيل الدوائر الأخرى. إذا تم تعيين هذا العنصر ، يتم تقليل التأثير المتبادل إلى الصفر.
استخدام السهم الهيدروليكي في مخطط أنابيب الغلاية
في المنازل الخاصة ، غالبًا ما يتم توصيل تدفئة الرادياتير والتدفئة الأرضية وغلاية التدفئة غير المباشرة من خلال سهم هيدروليكي.
اتصال مع إعادة الدوران
خلال فترة عدم النشاط ، يكون للماء الموجود في خط الأنابيب الذي يربط الغلاية ونقطة السحب وقتًا ليبرد ، بحيث يتعين على المستخدم الانتظار لبعض الوقت في كل مرة لظهور الماء الساخن.هذا ، أولاً ، ليس مريحًا للغاية ، وثانيًا ، يؤدي إلى تجاوز التكلفة: اليوم عليك أن تدفع مقابل المياه وفقًا للمقياس.
لجعل النظام أكثر عملية ، يتم ربط خط إمداد الماء الساخن للصنبور ، ويمتد على طوله ، كما يمكن للمرء أن يقول ، "عودة" إلى المرجل. الآن يكفي تركيب مضخة دورانية في هذه الحلقة - وسوف ينتهي ركود الماء ، وبالتالي تبريده.
إذا بدأ الأنبوب الذي يغادر الغلاية في قسم رأسي وبعد ذلك فقط ينزل إلى الصنابير ، وتم وضع أنبوب الإرجاع أسفله ، فسيكون نظام إعادة التدوير قادرًا على العمل بدون مضخة - بسبب الحمل الحراري ، أي في وضع الدوران الطبيعي (بشرط أن يكون للأنابيب قطر كبير إلى حد ما).
ميزات التركيب والتشغيل وفقًا للخصائص
إذا كانت الغلاية مثبتة على الحائط ، فأنت بحاجة إلى اختيار جدار رئيسي قوي بما فيه الكفاية لذلك. تعتمد معلمات السحابات على حجم سخان المياه ومواد الجدار:
- بحجم 30-50 لترًا (قوة سحب - 15-25 كجم): للخرسانة - قطر 6-8 مم ، طول 60-80 مم ؛ الطوب أو الطوب - القطر 8-10 مم ، الطول 80-100 مم ؛
- 80-100 لتر (قوة السحب - 25-35 كجم): الخرسانة - (8-10 مم) / (80-100 مم) ؛ طوب / كتلة جمرة - (10-12 مم) / (100-120 مم) ؛
- 150-200 لتر (قوة السحب - 45-60 كجم): الخرسانة - (10-12 مم) / (80-120 مم) ؛ طوب / كتلة جمرة - (12-14 مم) / (120-150 مم).
يجب تركيب صمام عدم رجوع عند مدخل الماء البارد أمام المرجل ، مما يمنع الماء الساخن من التسرب إلى مصدر الماء البارد. يحظر تركيب صمامات الإغلاق بين صمام الفحص والغلاية. لكنك تحتاج إلى تضمين نقطة الإنطلاق مع صنبور في هذه المنطقة - من خلال هذه الصنبور يمكن إفراغ الخزان للصيانة (لن يعمل على تصريف المياه من الغلاية من خلال نقطة السحب ، حيث يتم أخذ الماء الساخن من الأعلى ).
العامل الضار الرئيسي لأي نوع من أنواع سخانات المياه هو الحجم - طبقة فضفاضة من الفرو تكونت نتيجة لتبلور أملاح المغنيسيوم والكالسيوم. تبدأ عملية ترسيب الحجم عند درجة حرارة تبلغ حوالي + 80 درجة مئوية وتحدث بشكل مكثف ، وكلما زاد ارتفاع درجة حرارة الماء. لذلك ، مع الاستهلاك المعتدل للماء الساخن ، على سبيل المثال ، لغسل اثنين من الأطباق أو الغسيل ، يُنصح بتعيين أدنى درجة حرارة ممكنة على ترموستات الغلاية ، أي بحيث لا يلزم تخفيف الماء الساخن بالبرودة ماء.
وفقط إذا كانت هناك حاجة إلى الكثير من الماء ، على سبيل المثال ، سوف يستحم المستخدم ، فمن الضروري ضبط المنظم على أقصى درجة حرارة.
لإزالة الترسبات الكلسية ، يجب ضخ محلول حمض الأسيتيك أو حامض الستريك في الخزان ، ثم يتم تسخينه إلى أعلى درجة حرارة ممكنة.
عند استخدام الماء العادي كحامل حراري ، والذي لم يتم تحضيره في شكل إجراء تحلية ، يمكن أن يتشكل المقياس أيضًا داخل الملف. يمكن تخمين ذلك بسهولة من خلال طاقة التسخين المنخفضة بشكل ملحوظ. يتم "معالجته" بنفس الطريقة: بمساعدة مضخة ، يتم ضخ محلول من حامض الستريك أو حمض الخليك عبر المبادل الحراري. في هذه الحالة ، يجب تغذيتها بسرعة 1 م / ث.
أثناء التشغيل ، قد يظهر تسرب في النقاط التي يتم فيها توصيل المرجل بالاتصالات. في هذه الحالة ، يجب إعادة تعبئة الوصلات الملولبة عن طريق إضافة المزيد من مانع التسرب. إذا كنت تواجه صعوبة في تنظيم وصلات ملولبة محكمة على خطوط الأنابيب ، بسبب نقص الخبرة ، فحاول استخدام خيط الكتان Tanget Unilock كمادة مانعة للتسرب.
يكلف أكثر قليلاً من الكتان الصحي العادي ، ولكنه أكثر ملاءمة للاستخدام ، وإذا تم وضعه بشكل زائد ، فلن يتسبب في تدمير الجزء المشدود.
إذا تم العثور على تسرب في الخزان ، فمن الضروري لحام التماس بعناية أكبر في المكان الذي ظهر فيه.كإجراء مؤقت ، يمكن ختم التسرب بغراء اللحام البارد.
فيديو: غلاية التدفئة غير المباشرة محلية الصنع
تعد القدرة على الحصول على الماء الساخن بمجرد فتح الصنبور راحة لا تقدر بثمن ، والتي بدونها لا يمكن اعتبار الحياة العصرية مريحة. في فصل الشتاء ، يتعين علينا بطريقة ما تسخين المبرد في دائرة التدفئة. وكما يقولون ، من الخطيئة عدم الاستفادة من ذلك - يتيح لك استخدام موارد هذا النظام إعداد الماء الساخن بسرعة وسهولة لتلبية الاحتياجات المنزلية. للقيام بذلك ، فأنت بحاجة إلى أبسط جهاز - غلاية تدفئة غير مباشرة ، والتي ، باتباع نصيحتنا ، يمكن صنعها بنفسك بسهولة.
خيارات لسخانات المياه محلية الصنع لمولدات حرارة الوقود الصلب
في حالة المواقد / الغلايات الخشبية أو الفحم ، يمكن استخدام غازات المداخن كمصدر حرارة للتدفئة غير المباشرة. للقيام بذلك ، بدلاً من الملف ، يتم تثبيت أنبوب في المرجل ، وهو متصل من جانب واحد بأنبوب المداخن لتركيب توليد الحرارة ، وعلى الجانب الآخر بالمدخنة. من المرغوب فيه أن يكون هذا الأنبوب (ويسمى مبادل حراري لأنبوب النار) موجودًا بشكل عمودي.
استخدام حرارة غاز المداخن: رسم المرجل
من الأفضل شراء فرن مسخن ، حيث يكون صندوق النار محاطًا بأنابيب عمودية. يتم تفجير الهواء الساخن باستمرار أثناء تشغيل المدفأة. يمكن توصيل المبادل الحراري لأنبوب النار الخاص بالغلاية بأحد هذه الأنابيب باستخدام تمويج معدني. طريقة التوصيل هذه ، على عكس النسخة ذات المدخنة ، لا تتسبب في تبريد غازات المداخن ، والتي يصاحبها تدهور في السحب وتشكيل كمية كبيرة من المكثفات.
رسم تخطيطي للتيتانيوم (غلاية خشبية)
التوصيل بخط الغاز
يجب أن تتم عملية توصيل غلاية الغاز بخط أنابيب غاز حصريًا بواسطة متخصصين مؤهلين من خدمة الغاز أو أي مؤسسة أخرى مرخص لها بتنفيذ هذا النوع من العمل. الاتصال المستقل بمصدر الغاز غير قانوني ، وفي أحسن الأحوال ، يهدد مالك المبنى بغرامة كبيرة ، وفي أسوأ الأحوال ، يمكن أن يؤدي إلى مأساة.
المرحلة الأولى في عملية تغويز كائن ما هي الاتصال بخدمة الغاز. بعد تقديم جميع المستندات اللازمة ، سيتم وضع الشروط الفنية الفردية (TS) من أجلك ، والتي يعد الوفاء بها ضروريًا للاتصال بمصدر الغاز الرئيسي.
بعد حصولك على المواصفات بين يديك ، يمكنك البدء بأمان في البحث عن متخصص معتمد ، وفقًا لمتطلبات السلطات التنظيمية ، سيقوم بتصميم خط أنابيب الغاز وتوصيل غلاية التدفئة الخاصة بك به.

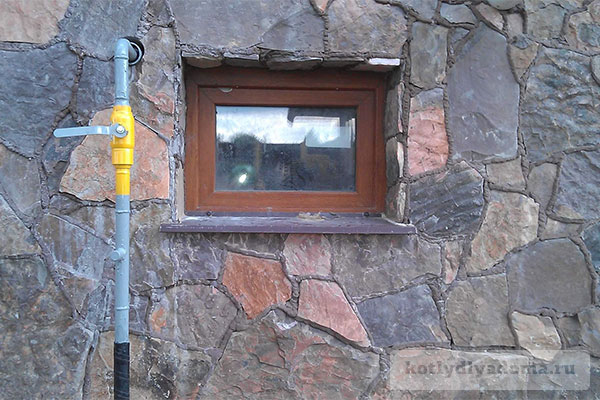

الصورة 5: توصيل المرجل المثبت على الحائط بمصدر الغاز
يمكن أن يتم تغويز المبنى عن طريق طرق تحت الأرض وفوق الأرض. يتم استخدام أنابيب البولي إيثيلين المقاومة للتآكل في قسم تحت الأرض ، والجزء العلوي من الأرض مصنوع من أنابيب فولاذية تدخل الغرفة مباشرة في موقع غلاية تسخين الغاز ، على مسافة 1.2-1.5 متر من الأرض.
الانتباه! عند استخدام عدة سخانات ، يتم إمداد كل منها بالغاز بشكل منفصل. ممنوع منعا باتا مد أنابيب الغاز في الداخل.
عند قبول أعمال التركيب ، ينبغي إيلاء اهتمام خاص لحقيقة أن جميع الوصلات يجب أن تكون مختومة بالسحب أو الطلاء. لا يُسمح باستخدام شريط مانع للتسرب أو FUM نظرًا لانخفاض درجة ضيق الاتصال
يجب تركيب مرشح غاز على صمام الإغلاق لحماية المرجل من الحطام الصغير والمكثفات. يوصى بتوصيل غلاية الغاز مباشرة بصمامات الإغلاق باستخدام الأنابيب الفولاذية.يُسمح باستخدام خرطوم مموج خاص من الفولاذ المقاوم للصدأ ، لكن الأنابيب لا تزال مفضلة ، لأن استخدامها لا يقلل من المقطع العرضي لقناة الغاز.
لمزيد من المعلومات حول توصيل وأنابيب غلايات الغاز المثبتة على الحائط ، انظر الفيديو التالي:
تعتمد مدة الخدمة وكفاءة العمل بالإضافة إلى سلامة مالكها على مدى صحة توصيل غلاية الغاز المثبتة على الحائط. نأمل أن يكون عرضنا الموجز للمراحل الرئيسية للربط والربط مفيدًا لك.
إصلاح المرجل
يتم تركيب غلاية مثبتة على الحائط في المنزل بهذه الطريقة:
- يقومون بدراسة توصيات الشركة المصنعة واختيار أفضل مكان من حيث السلامة والراحة.
- ثبت على الحائط. مزودة بغلاية. لتنفيذ التثبيت في المنزل بشكل صحيح ، يجب عليك استخدام المستوى والمنحدر. في كثير من الأحيان ، تكون السحابات عبارة عن مسامير طويلة وخطافات ذات خيوط على الطرف الأطول.
- حيث يجب أن تعبر المدخنة الجدار. اصنع حفرة لذلك.
- أصلح المدخنة في الغلاية. يتم تنفيذ هذه العملية بعناية شديدة ، لأن المدخنة متحدة المحور (لا يخرج أول أكسيد الكربون فقط من خلالها ، ولكن يتم توفير الهواء النقي أيضًا). وهذا يعني أنه إذا تم ارتكاب خطأ ، فلن يتمكن الهواء وأول أكسيد الكربون من الدوران بشكل صحيح ، مما سيؤدي بالضرورة إلى عواقب وخيمة.
- يتم تعليق الغلاية على أدوات تثبيت مثبتة في الحائط.
في حالة وجود مرجل قائم على الأرض ، يكون التثبيت أبسط ، لأنك تحتاج فقط إلى إنشاء قاعدة صلبة على الأرض بيديك ووضع الجهاز على الحائط.
الفروق الدقيقة في توصيل غلايات الغاز ذات الدائرة المزدوجة
قبل توصيل الجهاز ، من الضروري تثبيت مرشح لتنقية المياه الخشنة على الأنبوب الفرعي لخط الأنابيب نفسه. يمنع الحطام من انسداد الغلاية التي تتشكل في البطارية نتيجة تفاعل الماء مع المعدن.
مخطط توصيل غلايات الغاز ذات الدائرة المزدوجة
إذا لم تضع مرشحًا للتنظيف الخشن ، فسيتوقف الجهاز عن العمل قريبًا. لتثبيت المرشح بشكل صحيح ، تحتاج إلى تثبيته على أنبوب الإرجاع نفسه بحيث يشير السهم إلى المرجل.
إذا قمت بتثبيت صمام إغلاق عند رجوع الغلاية ، فعند حدوث عطل غير متوقع للجهاز ، لن يكون من الضروري تهوية كل السائل في نظام التدفئة.
قبل البدء في توصيل غلايات الغاز ذات الدائرة المزدوجة ، تأكد من تركيب صمام الإغلاق بوصلة قابلة للفصل بحيث يكون من المناسب ، إذا لزم الأمر ، فصلها عن دائرة التسخين. دون اللجوء إلى تقطيع المواسير.
يمكن أن يؤدي الاتصال السيئ بين المرجل وأنبوب الغاز إلى حدوث انفجار.
لا يوفر مخطط توصيل الغلايات ذات الدائرة المزدوجة للغاز تركيبها الصحيح فحسب ، بل يوفر أيضًا الأنابيب الخاصة بها.

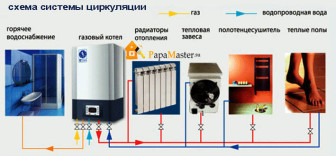

مخطط نظام الدورة الدموية
يعتمد مخطط الأنابيب بشكل مباشر على طراز المرجل ونوع الجهاز ونظام التدفئة. أنها تأتي مع الدورة الدموية الطبيعية والدورة التلقائية.
يعتبر النظام ذو الدورة الدموية الطبيعية أسهل في الصيانة وأكثر موثوقية. لا يمكن التحكم في مثل هذا النظام إلا يدويًا ، فهو مثالي للمنازل الخاصة ، حيث من الممكن حدوث انقطاع غير متوقع في التيار الكهربائي.
يعتبر مخطط الدوران التلقائي أكثر ملاءمة لأنه لا يتطلب تدخل بشري. باستخدام مثل هذا المخطط ، يكفي ضبط مستوى درجة الحرارة المطلوب مرة واحدة وسيتم الحفاظ على هذا المستوى باستمرار تلقائيًا. ومع ذلك ، في حالة حدوث انقطاع غير متوقع للتيار الكهربائي ، ستتوقف المضخات عن العمل ، وبالتالي لن يدور المبرد المسخن.
عند اختيار غلاية ، انتبه لقوتها ، لكن تجدر الإشارة إلى أنه مع قوة المرجل العالية ، سيكون استهلاك الغاز أكبر. مع التوصيل المناسب ، سوف يخدمك المرجل لفترة طويلة جدًا وسيساعد في توفير الراحة والراحة في المنزل.
في الآونة الأخيرة ، أصبحت ذات شعبية كبيرة بين المشترين ، لأنها تشغل مساحة دنيا وفي نفس الوقت تتمتع بكفاءة عالية.
مثيرة للاهتمام على الموقع
الحفر هو أحد العمليات التكنولوجية التي لا غنى عنها في قطاع الإنتاج والتشييد ، في ترميم المعدات وإصلاح المباني. مثاقب حديثة مثبتة في أدوات آلية ، كهربائية محمولة أو ... المزيد. »
عند مقارنتها بمواد التسقيف الأخرى ، يمكن تسمية الأسقف المعدنية بأنها مفضلة بشكل واضح. إنه متين وسريع وسهل التركيب ولوحة ألوان لمختلف الشركات المصنعة ... المزيد. »
أصبح تدفئة المنازل الخاصة من خلال نظامين مختلفين أمرًا طبيعيًا. في أغلب الأحيان ، في الطابق الأرضي ، تم تركيب نظام دافئ اكتسب شعبية كبيرة خلال العقد الماضي ... المزيد. »
الاقتراب بكفاءة من اختيار غطاء الأرضية هذا لشخص عادي بسيط هو أمر من حيث الحجم أكثر صعوبة مما قد يبدو. لمراعاة الفروق الدقيقة العديدة الموجودة ، يجب أن يكون المشتري على دراية بـ ... المزيد. »
