مفتاح تعويم لمبدأ تشغيل المضخة ، المزايا

يطفو على شريط التثبيت

يمكن وضع ما يصل إلى عدة مفاتيح في خزان واحد ، كل منها له وظيفته الخاصة: أحدهما يتحكم في المضخة المساعدة ، والآخر الرئيسي ، والثالث يعمل كمستشعر لمستوى المياه في حالات الطوارئ ، والرابع يراقب التدفق الزائد. في أي حال ، يتم تحديد عدد العوامات من خلال عدد المضخات المتصلة ، وكذلك الحاجة إلى أجهزة الحماية في النظام. يتم إجراء مشابك للعديد من العوامات على شريط تثبيت خاص. في دورها ، يمكنك استخدام أنبوب بلاستيكي بنجاح ، مثبت بإحكام في الخزان. يتم تثبيت مفاتيح التبديل العائمة على القضيب على مسافة من بعضها البعض حتى لا تتداخل مع عمل الجار. يتم تثبيت كابل كل مفتاح بمشابك. هناك حالات تتطلب فيها الحاجة استخدام عدة قضبان في وقت واحد لربط العوامات. مع الأخذ في الاعتبار ظروف العمل وخصائص المشروع ، يتم تحديد عدد مفاتيح التبديل العائمة اللازمة لتنظيم عمل نظام معين.

هناك نوعان من مفاتيح التبديل العائمة:

• خفيف الوزن - لنظام يتحكم في إمدادات المياه أو تصريف المياه ؛
• ثقيل - مصمم للتحكم في مضخات الصرف أو البراز.

تطفو في وصف عنصر جهاز المضخة

تعمل كل من مضخات الصرف والمضخات الغاطسة تحت ظروف يمكن أن يدخل فيها الحطام السائل أو ينتهي. في الحالة الأولى ، يمكن لأجزاء النفايات الصلبة أن تلحق أضرارًا جسيمة بالنظام. من أجل تجنب ذلك ، تم تجهيز المضخات بعوامات إغلاق تعمل في حالة عدم وجود ماء أو في حالة وجود كمية كبيرة من الحطام بداخلها.

يمكن وضع المضخات وتشغيلها في خزانات أو آبار أو آبار مختلفة. اعتمادًا على مكان استخدام الوحدة ، قد تختلف وظيفة العوامة. ومع ذلك ، في جميع الحالات ، تشمل مهام العوامات ما يلي:

• تعديل المضخة الرئيسية
• ضبط عمل المضخة المساعدة وزيادة كفاءتها ؛
• إنذار مستوى الماء
• إنذار تجاوز.

مطلوب مؤشر مستوى السائل لمنع المضخة من الجفاف. يعد إنذار التدفق الزائد ضروريًا لاستبعاد إمكانية ملء الخزان الذي توجد فيه المضخة. غالبًا ما يؤدي هذا إلى حدوث ماس كهربائي بالجهاز.

1 مبدأ العمل والميزات

1.1
أنواع المصارف ذات العوامة

يتم تصنيف المصارف اعتمادًا على طريقة موقعها. هناك مضخات غاطسة ونوع سطحي. هناك أيضًا وحدات ذات مفتاح تعويم رأسي.

1.2
مضخة الصرف مع عوامة غاطسة مدمجة

يحتوي المجفف الغاطس على غلاف مغلق ، مما يسمح له بالعمل عند غمره بالكامل في الماء. غالبًا ما تكون هذه التصميمات أقوى من المضخات من النوع السطحي ، لأنها تحتاج إلى رفع السائل الذي يتم ضخه إلى ارتفاع أكبر ، الأمر الذي يتطلب ضغطًا مرتفعًا.

بالمقارنة مع مضخات الصرف السطحي ، تتمتع الوحدة الغاطسة بالمزايا التالية:

• الحد الأدنى من الضوضاء أثناء التشغيل ؛
• إنتاجية عالية؛
• تعددية الاستخدامات - هذه المضخات قادرة على ضخ السائل بكمية كبيرة من الشوائب الميكانيكية ؛

تشمل العيوب ما يلي:

• تعقيد الإصلاح بسبب انتهاك ضيق الجسم أثناء التفكيك ؛
• الحاجة إلى التنظيف الدوري للمضخة ومفتاح العوامة ، لأنها تسد بسرعة كبيرة في الماء المتسخ ؛
• التقييد - لا يستطيع المجفف الغاطس ضخ النفايات السائلة من المسطحات المائية الضحلة (مطلوب عمق لا يقل عن 30 سم ، لأن هذا يتطلب تبريدًا مستمرًا للمحرك الكهربائي بالماء)

1.3
مضخات الصرف ذات السطح المدمج يطفو

في مثل هذه الأجهزة ، يتم إدخال مياه الصرف الصحي من خلال غلاف - خرطوم مطاطي ، أو أنبوب PVC ينزل إلى سائل النفايات ، بينما يقع مبيت المضخة نفسه على سطح الأرض. يتم إنزال مفتاح التعويم الموجود على كابل ممتد في مياه الصرف مع الخرطوم.

المزايا الرئيسية لهذه المضخات هي سهولة التركيب والصيانة. تشمل العيوب الضوضاء التي يصدرها الجهاز أثناء ضخ المياه. يتم تبريد وحدة الطاقة في هذه الأجهزة عن طريق ضخ سائل.

1.4
مضخات الصرف الصحي البرازية

تستخدم مضخات البراز لضخ مياه الصرف الصحي من خزانات الصرف الصحي والبرك. في الواقع ، إنها نسخة محسنة من الصرف التقليدي ، ويمكنها أداء جميع وظائفها بشكل كامل. تتمثل إحدى ميزات هذه الأجهزة في زيادة الطاقة - نظرًا لأن النفايات السائلة البرازية تكون عمومًا أكثر سمكًا من مياه الصرف الصحي العادية.

تحتوي مضخة البراز على عنصر هيكلي إضافي - شبكة خاصة تسحق النفايات الكبيرة. وفقًا لطريقة الموقع ، يتطابق هذا الجهاز مع المصارف التقليدية: توجد مضخة غاطسة سطحية.

1.5
المصارف العمودية

تم تجهيز هذه المضخات بمفتاح تعويم رأسي ، والذي يسمح بالضخ التلقائي للمياه من الأماكن الضيقة. في أغلب الأحيان ، تستخدم مضخات الطفو العمودية لتصريف الأنابيب الفاشلة. إذا لزم الأمر ، يمكن تشغيلها كمصارف تقليدية.

1.6
الشركات المصنعة الرئيسية

اليوم ، من الواضح أن مجموعة مضخات الصرف في السوق المحلية تنقسم إلى فئتين: أجهزة الميزانية ، والتي تشمل مجموعة متنوعة من الشركات المصنعة المحلية والصينية ، والمضخات الأجنبية باهظة الثمن.

أظهر تحليل للعرض والطلب أنه في فئة المصارف ذات الميزانية المحدودة ، تعد مضخات Malysh هي الخيار الأفضل ، في حين أن Grundfos هي الشركة الرائدة في قطاع الأجهزة عالية الجودة.

1 وصف مفتاح التبديل

تعمل المضخات الغاطسة والصرف في ظروف يمكن أن ينفد فيها السائل فجأة أو يتلوث. في هذه الحالة ، يمكن أن يؤدي ضخ المزيد من المياه الممزوجة بالفعل بكمية كبيرة من الأوساخ إلى إتلاف النظام بشكل خطير. لذلك ، من الضروري أن يكون لديك مفتاح تعويم للمضخات لمنع التلف بسبب الجفاف. تتطلب بعض العوامات التثبيت الذاتي ، بينما تأتي المضخات الأخرى مع عوامة داخلية.

يتم وضعها في مجموعة متنوعة من الخزانات - من الخزانات في أنظمة ضخ مياه الصرف الصحي إلى آبار مياه الشرب. وقد تختلف المهام التي تؤديها العوامات ، حسب مكان الاستخدام. من الممكن أيضًا وضع أكثر من عوامة واحدة في خزان واحد ، كل منهم يؤدي مهامًا مختلفة:

• السيطرة على تشغيل المضخة الرئيسية ؛
• التحكم في تشغيل مضخة إضافية (مساعدة) ، وكذلك تحسين كفاءتها ؛
• مستوى الحساس؛
• مستشعر الفائض.

يعد مستشعر المستوى ضروريًا حتى لا تجف المضخة الغاطسة وبالتالي لا تمتص المياه شديدة التلوث ، مما يؤدي إلى انهيار المحطة بأكملها. مطلوب جهاز استشعار الفائض للحفاظ على خزان المياه من الفيضان. اعتمادًا على نوع الحاوية ، يمكن أن يؤدي ذلك إلى مشاكل خطيرة ، تصل إلى ماس كهربائى.

1.1 أصناف عوامات للمضخات

ترتبط مفاتيح التبديل العائمة بأنواع مختلفة من المضخات ، ويمكن أيضًا أن تكون مدمجة. لا يتطلب تثبيت العوامة المشتراة بشكل منفصل على المضخة الكثير من الجهد والمعرفة الواسعة.تعتبر المضخة ذات العوامة المدمجة أبسط بكثير ، وإن كانت باهظة الثمن ، إذا كنت بحاجة إلى تزويد النظام بالتحكم في التعويم في أسرع وقت ممكن.

توجد مضخة تصريف خفيفة بمفتاح تعويم مدمج ومفتاح ثقيل. النوع الأول مناسب لمضخة ذات عوامة تستخدم في إمدادات المياه - الآبار والآبار. وكذلك في أنظمة تصريف المياه. وتعني مضخات الصرف الثانية ذات العوامة المدمجة والثقيلة ، أولاً ، بيئة ملوثة ، وثانيًا ، ظروف تشغيل صعبة. يتم استخدام مضخة الصرف مع تعويم من النوع الثاني في المصارف: المجاري ، ومياه الأمطار ، والصرف الصحي.

يجب أن تبدأ في اختيارك لمستشعر مستوى المياه من خلال تحديد الأهداف - لإمداد المياه لمنزل صيفي ، أو مزرعة ، أو منزل ، أو سقي قطعة أرض ، فإن الطريقة السهلة هي الأنسب. لتنظيم نظام الصرف الصحي أو الصرف الصحي أو النفايات ، يوصى بشراء وحدة ثقيلة.

1.2 مواصفات مفتاح التعويم

جسم الجهاز مصنوع من مواد بلاستيكية بأشكال مختلفة. إنها تتطلب إحكامًا مطلقًا وضيق المياه. يتكون الطفو من العناصر التالية:

• جسم عائم مصنوع من البلاستيك
• التبديل الكهربائية؛
• رافعة لتبديل جهات الاتصال ؛
• كرة فولاذية
• ثلاثة أسلاك في كابل.

الأسلاك متصلة: أحدهما بجهة اتصال مغلقة ، والآخر بجهة اتصال مفتوحة ، والثالث شائع. هناك عوامات بسلكين. يقطعون الدائرة الكهربائية إذا كان من الضروري إيقاف تشغيل المضخة الغاطسة وتوصيل الدائرة إذا كان من الضروري تشغيلها مرة أخرى. ثلاثة أسلاك مفاتيح عالمية ، إنها مناسبة لرصد ليس فقط الجفاف ، ولكن أيضًا فيضان الماء. يوجد سلك واحد مشترك وسلكان يتم تبديل الأوضاع بينهما.

الأسلاك مختلفة في اللون. الشائع ، كقاعدة عامة ، هو السلك الأسود. يقوم السلك الأزرق بإيقاف تشغيل النظام عندما تبدأ مضخة الضخ "بالجنوح" ويكون هناك القليل جدًا من الماء في الخزان (على سبيل المثال ، في البئر). ينظم السلك البني المضخة عندما يكون الخزان ممتلئًا.

اعتمادًا على طول السلك من الوزن إلى العوامة ، ستتغير القيم التي يتم عندها تشغيل المضخة أو إيقاف تشغيلها. وبالتالي ، من السهل ضبطها يدويًا لمنع التدفق الزائد أو الجفاف. يجدر أيضًا مراعاة أن العوامة يجب أن توقف العمل في وقت لا تزال فيه المضخة تحت الماء بهامش صغير.

تضبط الكرة الفولاذية موضع الرافعة وفقًا لموضع العوامة نفسها. يقوم الذراع بدوره بتبديل جهات الاتصال لتشغيل أو إيقاف تشغيل مضخة الطفو. تستخدم المغناطيسات لتثبيت الكرة في المواضع المطلوبة. غالبًا ما يكون الميل الذي تتحرك عنده الكرة من موضع إلى آخر 70 درجة ، ولكن يجب توضيح ذلك عند شراء جهاز.

ميزات مفتاح التعويم للتحكم في مستوى الماء:

• درجة الحماية ضد الاختراق IP - 68 ؛
• الجهد الكهربائي 220 فولت زائد أو ناقص 10 بالمائة ؛
• تتراوح درجة حرارة التشغيل من 0 إلى + 60 درجة مئوية ؛
• 8 أمبير - أقصى تيار تحويل للحمل التفاعلي ؛

1.3 كيف يعمل مفتاح التبديل التلقائي بالعوامة؟ (فيديو)

تصنيف المعدات

يمكن لأجهزة استشعار العوامة التحكم بشكل مستقل في مستوى السائل أو إرسال إشارة إلى دائرة التحكم. وفقًا لهذا المبدأ ، يمكن تقسيمها إلى مجموعتين كبيرتين: ميكانيكية وكهربائية.

الأجهزة الميكانيكية

تشتمل الصمامات الميكانيكية على مجموعة متنوعة من الصمامات العائمة لمستوى الماء في الخزان. مبدأ عملها هو أن العوامة متصلة بالرافعة ، فعندما يتغير مستوى السائل ، تحرك العوامة هذه الرافعة لأعلى أو لأسفل ، وهي بدورها تعمل على الصمام الذي يغلق (يفتح) مصدر المياه . يمكن رؤية هذه الصمامات في صهاريج المرحاض.إنها مريحة جدًا للاستخدام حيث تحتاج إلى إضافة المياه باستمرار من نظام إمداد المياه المركزي.

تتمتع المستشعرات الميكانيكية بعدد من المزايا:

• بساطة التصميم
• الاكتناز.
• سلامة؛
• استقلالية - لا تتطلب أي مصادر للكهرباء ؛
• الموثوقية؛
• رخص؛
• سهولة التركيب والتكوين.

لكن لهذه المستشعرات عيبًا مهمًا: يمكنها التحكم في مستوى واحد (علوي) فقط ، والذي يعتمد على موقع التثبيت ، وتنظيمه ، إن أمكن ، في حدود صغيرة جدًا. عند البيع ، يمكن أن يسمى هذا الصمام "صمام عوامة للحاويات".

مجسات كهربائية

يختلف مستشعر مستوى السائل الكهربائي (الطفو) عن المستشعر الميكانيكي في أنه لا يغلق الماء نفسه. يتحرك الطفو عندما يتغير مقدار السائل ، ويعمل على نقاط التلامس الكهربائية المضمنة في دائرة التحكم. بناءً على هذه الإشارات ، يقرر نظام التحكم الآلي الحاجة إلى إجراءات معينة. في أبسط الحالات ، يحتوي هذا المستشعر على تعويم. يعمل هذا الطفو على التلامس الذي يتم من خلاله تشغيل المضخة.

غالبًا ما تستخدم مفاتيح Reed كجهات اتصال. مفتاح القصب عبارة عن لمبة زجاجية محكمة الغلق بداخلها جهات اتصال. يحدث تبديل جهات الاتصال هذه تحت تأثير مجال مغناطيسي. مفاتيح الريشة صغيرة الحجم ويمكن وضعها بسهولة داخل أنبوب رفيع مصنوع من مادة غير مغناطيسية (بلاستيك ، ألومنيوم). يتحرك الطفو ذو المغناطيس بحرية على طول الأنبوب تحت تأثير السائل ، وعندما يقترب ، يتم تشغيل جهات الاتصال. يتم تثبيت النظام بالكامل عموديًا في الخزان. من خلال تغيير موضع مفتاح القصب داخل الأنبوب ، يمكنك ضبط لحظة تشغيل الأتمتة.

https://youtube.com/watch؟v=HFM-k0jItxM

إذا كنت بحاجة إلى مراقبة المستوى العلوي في الخزان ، فسيتم تثبيت المستشعر في الأعلى. بمجرد أن ينخفض ​​المستوى إلى ما دون المستوى المحدد ، يتم إغلاق جهة الاتصال وتشغيل المضخة. سيبدأ الماء في الزيادة وعندما يصل مستوى الماء إلى الحد الأعلى ، سيعود الطفو إلى حالته الأصلية وستتوقف المضخة. ومع ذلك ، لا يمكن تطبيق مثل هذا المخطط في الممارسة العملية. الحقيقة هي أن المستشعر يتم تشغيله عند أدنى تغيير في المستوى ، وبعد ذلك يتم تشغيل المضخة ، ويرتفع المستوى ، ويتم إيقاف تشغيل المضخة. إذا كان تدفق المياه من الخزان أقل من الإمداد ، تنشأ حالة عندما يتم تشغيل المضخة وإيقافها باستمرار ، بينما ترتفع درجة حرارتها بسرعة وتفشل.

لذلك ، تعمل مستشعرات مستوى الماء للتحكم في المضخة بشكل مختلف. تحتوي الحاوية على جهتي اتصال على الأقل. واحد مسؤول عن المستوى العلوي ، يقوم بإيقاف تشغيل المضخة. يحدد الثاني موضع المستوى السفلي ، عند الوصول إلى تشغيل المضخة. وبالتالي ، يتم تقليل عدد مرات البدء بشكل كبير ، مما يضمن التشغيل الموثوق للنظام بأكمله. إذا كان فرق المستوى صغيرًا ، فمن الملائم استخدام أنبوب به مفتاحان من القصب بالداخل وعوامة واحدة تقوم بتبديلهما. مع اختلاف يزيد عن متر ، يتم استخدام مستشعرين منفصلين مثبتين على الارتفاعات المطلوبة.

على الرغم من التصميم الأكثر تعقيدًا والحاجة إلى دائرة تحكم ، تسمح لك مستشعرات العوامة الكهربائية بأتمتة عملية التحكم في مستوى السائل بالكامل.

إذا تم توصيل المصابيح من خلال هذه المستشعرات ، فيمكن استخدامها للتحكم بصريًا في كمية السائل في الخزان.

صيانة وإصلاح الطفو

وفقًا لقواعد التشغيل ، سيعمل الطفو لتشغيل المضخة لفترة طويلة وبشكل صحيح. إذا تم استخدام العنصر في ظروف المياه النظيفة ، فإنه لا يتطلب صيانة خاصة. إذا تم استخدام العوامة عند العمل بالماء المتسخ وكمية كبيرة من الكسور الصلبة ، فيجب غسلها ، مثل النظام بأكمله ، تحت الماء النظيف الجاري. يجب أن يتم ذلك مرة واحدة على الأقل في الشهر.بهذه الطريقة ، ستحمي الجزء من الالتصاق بأنبوب الضغط أو المضخة.

في حالة دخول الماء إلى العوامة ، أو احتراق جهات الاتصال الخاصة به ، أو كسر سلامة عزل الكابل ، يجب استبدال جميع العناصر المعيبة ، حيث لا يمكن إصلاحها. إذا كان الطفو الإلكتروني نفسه معطلاً تمامًا ، فيجب تغييره في مراكز الخدمة الخاصة.

كيفية توصيل مفتاح تعويم بمضخة

يمكن إجراء إعداد الطفو بطرق مختلفة. قبل التثبيت ، تأكد من أن التيار الذي تستهلكه المضخة أقل من الحد الأقصى للتيار المسموح به والمشار إليه في دليل النظام.

أسهل طريقة لتثبيت العوامة هي طريقة تركيب الخزان. مع كابل ومغسلة خاصة مدمجة مع الوحدة. يتم تركيب العوامة وفقًا للخوارزمية التالية:

1. أولاً ، يجب وضع الغطاس على الكابل وتحديد التشغيل الحر للعوامة ؛
2. بعد ذلك ، يجب تثبيت الغطاس على الكابل بمزلاج ؛
3. بعد ذلك ، تحتاج إلى إصلاح الكابل الموجود على الجزء الخارجي من الخزان.

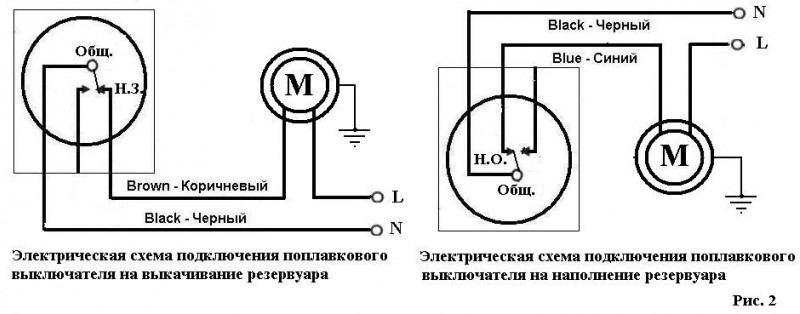

بعد تثبيت العنصر ، يجب عليك توصيل مفتاح الطفو بالمضخة. قبل إعداد العوامة ، تحتاج إلى دراسة المخططات التي تأتي مع الجهاز بعناية.

بعد الاتصال ، ستحتاج إلى التحقق مما إذا كان النظام يعمل. للقيام بذلك ، ابدأ المضخة وانتظر بضع ساعات. إذا كان الجهاز يضخ المياه بشكل ثابت ، فسيتم إجراء التثبيت والتوصيل بشكل صحيح.

مفتاح تعويم في العمل

قبل توصيل مفتاح تعويم تم الحصول عليه حديثًا بالمضخة ، يُنصح بالتأكد من توافق مواصفاتها. توجد طريقة أولية لإعداد مفتاح التبديل للمضخات الكهربائية داخل خزان المياه.

مخطط التوصيل المتسلسل لمفتاح التبديل العائم:

1. يتم توصيل ثقالة خاصة (من المجموعة) بالكابل العائم.
2. تم تثبيت الكابل بإحكام على حافة الخزان.
3. يتم ضبط سعة اللعب الحر لمفتاح التعويم لضبط المستوى الأعلى والأدنى ، عند الوصول إلى أي مفتاح عائم سيعمل.
4. تم توصيل مفتاح التعويم بالمضخة أخيرًا.

الوظائف الرئيسية التي يؤديها مفتاح التعويم:

• سيتم قطع العوامة المتصلة بمضخة بها مهمة ملء الخزان عند ارتفاعها وتشغيلها عندما تصل إلى علامة القاع.
• بالنسبة للمحطة الأوتوماتيكية: يتم التشغيل عند الوصول إلى علامة مستوى السائل الأعلى ويتم إيقاف التشغيل عند المستوى السفلي (الوصول إلى قاع الخزان).
• الصمامات التي تعمل بمؤازرة أو صمامات البوابة: سيصدر المفتاح إشارة للإغلاق عندما يكون في الموضع العلوي (السعة الكاملة) ويفتح الطريق للمياه عندما يصل إلى الموضع السفلي.
• غرفة التحكم: مراقبة فائض ونقص المياه.

من الممكن إحضار جهازي ضخ إلى عوامة واحدة: وظيفة المضخة الأولى هي ملء الخزان في لحظة الموضع السفلي للعوامة ، ومهمة الثانية هي ضخ المياه في لحظة الموضع العلوي. النظام فعال فقط في حالة إمداد الخزان بالمياه دون انقطاع. بعض خيارات التوصيل للمفاتيح لمنع المضخات من الجفاف.

دور أجهزة الإشارات في مضخات الصرف

تستخدم مضخة الصرف مع مفتاح تعويم على نطاق واسع في الصناعة وفي الحياة اليومية. نطاق استخدامه هو تنظيف الآبار ، وإزالة السوائل المتسخة ، وما إلى ذلك. في مضخة الصرف ، يتم منح العوامة وظيفة تشغيل المحرك وإيقافه تلقائيًا. يتم إنزال المفتاح إلى مياه الصرف الصحي عن طريق كابل ممدود مع أنبوب سحب سائل. تشتمل مجموعة مضخة التصريف العمودي على مفتاح تعويم رأسي بوظيفة ضخ السائل من مكان مغلق.يمكن لمضخة الصرف هذه ، على سبيل المثال ، تصريف خطوط الأنابيب الخاملة.

صنع مفتاح تعويم بيديك

لجعل الجزء بنفسك ، سوف تحتاج إلى التحضير:

• كرة معدنية
• 2 مباني
• 2 مغناطيس صغير
• لوحات الاتصال.

يمكن تصنيع اللوحات من النحاس الأصفر أو النحاس. يجب أن يكونوا على جوانب مختلفة من العلبة بحيث يمكن للكرة بينهما أن تغلق التلامس. لجعل الأشرطة المعدنية أكثر نعومة ، يمكن وضعها على ملف وضربها بمطرقة.

يجب أن يرفع المغناطيس الكرة لأعلى ويمسكها بزاوية 65 درجة. يمكن صنع العلبة نفسها من أي مادة لا توصل الكهرباء. مزيد من العمل يبدو مثل هذا:

1. أولاً ، يتم لحام الأسلاك ذات المقطع العرضي الذي لا يزيد عن 2 مم في جهات الاتصال ؛
2. بعد ذلك ، يجب عزل الأسلاك ووضعها في السكن ؛
3. من الضروري أيضًا عزل الجزء الداخلي من العلبة بعناية ؛
4. سيكون من الضروري ملء تجويف الطفو برغوة التركيب وعزل الجانب الخارجي من الجسم ؛
5. بعد ذلك ، في نهايات العلبة ، تحتاج إلى تثبيت الحلقات وتوصيل السلك.

سوف تدوم العوامة المصنعة لفترة كافية ، وستوفر الكثير من المال عند شراء المعدات.

الجهاز ومبدأ تشغيل مضخة الصرف

جهاز مضخة الصرف بسيط للغاية ، عناصره الرئيسية هي:

أرز. 3 الهيكل الداخلي لمضخة الصرف الكهربائية

إطار

يحتوي الصرف النموذجي على غلافين: خارجي وداخلي. الوحدة الرئيسية للجهاز موجودة في العلبة الداخلية - المحرك الكهربائي ، الذي يتم تبريده بواسطة تدفق الماء لغسله ، متابعًا بين الصناديق إلى المخرج الموجود في الأعلى.

تم تجهيز العلبة الخارجية للجهاز بمقبض مناسب للحمل أو التعليق في عمود الماء ، كما أن بها أنبوب مخرج (أنبوب) تتصل به الخراطيم.

العلبة الداخلية لتبريد أفضل مصنوعة من المعدن ، وعادة ما تكون المادة الخارجية من المعدن (الفولاذ المقاوم للصدأ) أو البلاستيك المقاوم للصدمات.

محرك كهربائي

في الغلاف الداخلي المعزول بالكامل للمضخة ، يوجد محرك كهربائي يتكون من الجزء الثابت مع لف ودوار ، يدور محورها على المحامل العلوية والسفلية. يتم توفير الطاقة للمحرك الكهربائي عن طريق كابل من خلال وحدة إدخال محكمة الغلق ؛ مكثف مدمج لبدء التشغيل.

لتزييت وتبريد المحامل ، يتم توفير غرف خاصة في الجزء السفلي من الغلاف الداخلي ، مملوءة بالزيت التقني. توجد أيضًا حلقات مانعة للتسرب تمنع تغلغل الماء في المحرك.

عجلة العمل

يتم تثبيت المكره على شكل قرص ، والذي توضع عليه الشفرات المنحنية ، في عمود المحرك. المادة المعتادة لتصنيعها هي المعدن ، وأحيانًا تكون مصنوعة من البلاستيك عالي القوة.

مرشح سحب المياه

يوجد في الجزء السفلي من مبيت المضخة حامل بأرجل ، توضع عليه المضخة عادة. أعلى قليلاً عبارة عن غطاء به فتحات لسحب الماء (مرشح) ، مما يستبعد إمكانية اختراق الجسيمات ذات الأحجام التي تتجاوز خصائصها التقنية إلى المضخة الكهربائية.

مفتاح التبديل بالعوامة

تم تجهيز جميع تصميمات أنظمة الصرف تقريبًا بهذا النظام. تعمل المفاتيح على تشغيل مضخة تصريف العوامة تلقائيًا عن طريق قطع مصدر الطاقة عن محركها الكهربائي عندما ينخفض ​​مستوى السائل ، وإعادة تطبيق جهد الإمداد عند ملء خزان العمل.

أرز. 4 قسم الصرف الصحي

مبدأ تشغيل مضخة الصرف على النحو التالي. عندما يتم تطبيق الجهد على المحرك الكهربائي ، يبدأ المكره بالدوران. يسحب السائل إلى نفسه من خلال ثقب يقع في وسط جسم المضخة الكهربائية ، وتدفع قوة الطرد المركزي السائل إلى الخارج عبر قناة المخرج.

يمكن للمصارف العمل في بيئات بدرجات متفاوتة من التلوث ، والتي تحددها ظروف التشغيل ، لذلك قبل اختيار مضخة الصرف ، يجب الانتباه إلى حجم الجسيمات أو المرشح. عند اختيار المنتج المناسب ، من الأفضل إعطاء الأفضلية للأجهزة الموجودة في علبة معدنية مع دافع معدني ؛ للظروف المنزلية ، تكفي سعة حوالي 10 أمتار

مكعب / ساعة

ننصحك بقراءة: إصلاح المضخات الغاطسة
