لماذا ينخفض ​​الضغط في غلاية الغاز الأسباب والعلاجات الشائعة

أنواع الخطوط

لتثبيت قفزات إبرة مقياس الضغط ، يتم وضع خزانات تعويض خاصة في الدائرة. يجبر الضغط الموجود في خزان التمدد الحراري سائل العمل على العودة إلى الأنبوب. هم من نوعين. تسمح اختلافات التصميم باستخدامها في أنظمة من أنواع مختلفة:

مع وصول المبرد إلى الهواء ؛

في الدوائر المفتوحة ، يحدث دوران مائع العمل بسبب الجاذبية. ما هو الضغط في خزان التمدد لنظام التدفئة من النوع المفتوح الذي لا يمثل أهمية رئيسية ، فإن حجمه أكثر أهمية. تم تصميم هذه الأنظمة بحيث يقع خزان التمدد في أعلى نقطة له. هذا وعاء ذو ​​أبعاد معينة مصنوع من المعدن أو البلاستيك. إنه يتسرب ويتلامس المبرد فيه مع الهواء. قد يكون الخزان من النوع المفتوح بدون غطاء ، لكنه يظل أفضل عندما يكون كذلك. بفضلها ، لن تدخل القمامة أو الحشرات ، إن وجدت ؛

دون وصول سائل العمل إلى الهواء ؛

الضغط في خزان التمدد لنظام التسخين المغلق أعلى من الضغط التقليدي. في الدوائر المغلقة ، يتم ضخ الماء بواسطة مضخة كهربائية ، وهي السبب الجذري للضغط. بدون مضخة ، لا يمكن الدوران. تتضمن مخططات هذه الأنظمة تركيب خزان تمدد مغلق. يمكن ضبطه في أي نقطة من الكفاف ، باستثناء المقاطع:

• بعد المضخة الكهربائية
• بعد السخان.

موقعه في الفضاء مهم أيضا. يتم دفع فقاعات الهواء بواسطة المبرد. لا يمكنهم الدخول إلى الخزان. لأن هذا سيؤثر على الضغط الذي سيكون في خزان التمدد لنظام التسخين المحكم.

غالبًا ما تبدأ الشبكة في الحديث عن الضغط الذي يجب أن يكون في خزان التمدد في نظام التدفئة. لمعرفة الأخير ، سيتعين على الشخص العادي العادي أن يجرف كمية مناسبة من المعلومات ، لأن إجابات المشاركين غالبًا ما تتعارض. دعنا نحاول وضع كل شيء على الرفوف ونبدأ بالتصميم.

خطأ مرجل Navien 10

يرتبط هذا الخطأ بنظام عادم الدخان في غلاية الغاز. يجب إزالة منتجات الاحتراق ؛ لهذا الغرض ، يتم توفير مروحة في الغلايات. للتحكم في تشغيل المروحة وتحديد وجود تيار مقبول لتشغيل المرجل ، يتم استخدام مرحل تفاضلي متصل بالتوربين بواسطة أنبوبين بلاستيكيين. عندما تعمل المروحة ، يتم إنشاء فراغ ، ويغلق المرحل ، وتعمل الغلاية بشكل طبيعي.

الأسباب أخطاء 10 قد تكون مدخنة مسدودة أو تيار هواء خلفي أو اتصال غير صحيح لمستشعر التحكم في ضغط الهواء بالمروحة. بالنسبة للحالة الأخيرة ، من الضروري التحقق من توصيل الأنبوب الأصفر بأسفل المروحة ، والأنبوب الشفاف في الأعلى ، والأنابيب نفسها غير تالفة أو مشوهة أو مكثفة من الداخل.

يمكن أن تحدث المقاومة المتزايدة في المدخنة بسبب هبوب الرياح المباشرة أو انسداد المدخنة (عش الطيور أو خيوط العنكبوت ، الصقيع في الشتاء). هذا صحيح ، المكان الذي يجب أن تأخذ فيه المدخنة في الاعتبار اتجاه رياح منطقة معينة في مرحلة التصميم ولا ينبغي توجيه المدخنة إلى الجانب المواجه للريح من المنزل.

توقفنا عند أكثر حالات الفشل شيوعًا في تشغيل غلايات Navien ، ولكن في الواقع هناك رموز خطأ أكثر بكثير. طرق التحقق واستكشاف الأخطاء وإصلاحها هي موضوع مقالة منفصلة. للراحة ، يوجد هنا جدول ملخص للرموز مع وصف موجز:

رقم العطل	وصف موجز للمشكلة
02	انخفاض ضغط الماء في نظام التدفئة أو انهيار مستشعر التدفق
03	لا توجد إشارة من قطب التأين
04	إشارة غير صحيحة من حساس اللهب أو ماس كهربائى. تأكد من أن قطب التأين ليس ملامسًا للغلاية أو جسم الموقد ، وقم بتشخيص لوحة التحكم.
05	تلف جهاز استشعار درجة حرارة التدفئة. قم بقياس المقاومة الكهربائية لجهاز الاستشعار والامتثال لجدول درجة الحرارة ، وتأكد من أن الاتصال بين المستشعر ولوحة التحكم موثوق به.
06	ماس كهربائى لدائرة استشعار درجة حرارة ماء التسخين. رنين أو استبدل المستشعر.
07	تلف جهاز استشعار درجة حرارة الماء الساخن. تحقق من اعتماد المقاومة على درجة الحرارة على المستشعر ، وتأكد من توصيل المستشعر بوحدة التحكم.
08	ماس كهربائى لمستشعر درجة حرارة الماء الساخن. رنين أو استبدل المستشعر.
09	فشل المروحة. قم بقياس مقاومة لف المروحة (القيمة المرجعية حوالي 23 أوم). تأكد من وجود جهد 220 فولت في أطراف المروحة. قد يكون هناك عطل في دائرة لوحة التحكم (يلزم تشخيص لوحة Navien)
10	عطل في نظام إزالة منتجات الاحتراق
13	ماس كهربائى لمستشعر تدفق ثاني أكسيد الكربون. التصاق المستشعر أو عطل في وحدة التحكم.
15	خطأ داخلي في لوحة التحكم (التشخيص والإصلاح مطلوب)
16	ارتفاع درجة حرارة الغلاية. إشارة من ترموستات الطوارئ. قد تكون أسباب ارتفاع درجة الحرارة هي الدوران غير الكافي لسائل التبريد (انظر الخطأ 02) ، أو انسداد المبادل الحراري أو حدوث خلل في منظم الحرارة نفسه. تحدث العملية عند 98 درجة ، يغلق الحادث عندما يبرد إلى 83 درجة.
27	فتح أو ماس كهربائى في دائرة استشعار ضغط الهواء

الاختلافات بين Navien Ace و Navien Delux

Navien Delux هو نموذج معدّل حل محل Navien Ace. Navien Delux Coaxial عبارة عن سلسلة من الغلايات ذات مبادلين حراريين بقوة 10 إلى 30 كيلو وات مع غرفة احتراق مغلقة واستخراج دخان قسري باستخدام توربين. تلاحظ الشركة المصنعة الميزات التالية لـ Navien Delux:

• نظام حماية الصقيع. على عكس الغلايات من الشركات المصنعة الأخرى ، بالإضافة إلى تشغيل الموقد تلقائيًا عندما تنخفض درجة الحرارة إلى أقل من 6 درجات ، في درجات حرارة أقل من 10 درجات ، يضمن المرجل الحركة المستمرة لسائل التبريد عن طريق تنشيط مضخة الدورة الدموية.

• مروحة متغيرة السرعة. في غلايات Navien Delux ، يتم تثبيت التوربينات بسرعة دوران قابلة للتعديل للشفرات ، اعتمادًا على قراءات مستشعر ضغط الهواء الخاص. وبالتالي ، يتم ضمان النسبة المثلى لخليط الهواء والغاز وزيادة إنتاجية المرجل.

• المبادل الحراري مصنوع من الفولاذ المقاوم للصدأ. نظرًا لاستخدام مروحة متغيرة السرعة وزيادة كفاءة الاحتراق ، أصبح من الممكن استبدال المبادل الحراري النحاسي بمبادل حراري من الفولاذ المقاوم للصدأ ، والذي يتمتع بعمر خدمة أطول بشكل ملحوظ.

• ويلاحظ أيضًا حماية الغلايات من تأثير تقلبات جهد التيار الكهربائي بواسطة شريحة واقية خاصة والقدرة على العمل عند ضغط منخفض (يصل إلى 4 ملي بار) للغاز الرئيسي والمياه. بمعنى آخر ، حاولت الشركة المصنعة صنع منتج يتكيف إلى أقصى حد مع أسوأ ظروف التشغيل.

ما هي مزايا غلايات نافيان ايس

Navien Ace هو إصدار مزدوج الدائرة من مرجل مثبت على الحائط. وهي مجهزة بغرفة احتراق مفتوحة مع إطلاق طبيعي لمنتجات الاحتراق. تتحدث تعليمات تشغيلها ببلاغة عن مزايا غلايات Navien - فهي تعمل حتى في ظل ظروف تعطل فيها معدات المنافسين.

…

هل كنت تعلم؟ لزيادة عمر خدمة غلايات Navien ، فهي مصنوعة من الفولاذ المقاوم للصدأ ، لأن الفولاذ المقاوم للصدأ له موصلية حرارية عالية إلى حد ما.

من بين المزايا الرئيسية لغلايات Navien Ace ، تجدر الإشارة إلى:

• عالمية؛
• بساطة أوامر التحكم ؛
• الاكتناز.
• تم استخدام مواد عالية الجودة مضادة للتآكل في الإنتاج ؛
• نظام تحكم إلكتروني بالكامل ينال سكانها ينالون الجنسية الروسية ؛
• الامتثال للمعايير الأوروبية العالية (الجودة والراحة والسلامة) ؛
• الموثوقية والمقاومة للظروف المختلفة (يرتفع الجهد حتى 30٪) ؛
• القدرة على العمل في حالة طوارئ صريحة (ضغط منخفض للغاز والسائل الحراري ، غاز منخفض الجودة ، ضغط غير مستقر في نظام إمداد المياه) ؛
• استهلاك الوقود الاقتصادي
• الود البيئي (ينبعث غاز ثاني أكسيد الكربون في الغالب) ؛
• سعر مقبول.

الأهمية! في حالة ارتفاع الطاقة في مصدر الطاقة ، يتم تنشيط وظيفة SMPS في الوحدة ، ويستمر المرجل في العمل بسلاسة.

مبدأ تشغيل مرجل نافيان

مبادئ تشغيل غلايات الغاز الحديثة هي نفسها تقريبًا لجميع الشركات المصنعة ، والاختلافات هي فقط في تكوين المعدات والترتيب الداخلي للمشغلات. يظهر مخطط حركة الماء في الغلاية في الأشكال. تعمل غلاية Navien إما للحفاظ على درجة الحرارة المطلوبة في CO ، عندما يتم ضخ الماء الساخن من المبادل الحراري الأول بواسطة مضخة الدوران في دائرة كبيرة ، أو في وضع تحضير DHW. يعد وضع DHW أولوية ، مما يعني أنه إذا كان من الضروري تسخين الماء ، يقوم صمام خاص ثلاثي الاتجاهات بتحويل الدوران إلى مبادل حراري لوحة DHW ، بينما يتم حظر تدفق المبرد عبر دائرة التسخين. تأتي إشارة تبديل الغلاية إلى وضع إعداد DHW من مستشعر التدفق الموجود في الوحدة الهيدروليكية مع صنبور المكياج.

أكثر الأعطال شيوعا والقضاء على المشاكل في تشغيل المرجل

من خلال وظائفها وتزويدها بالإلكترونيات ، هناك بعض العيوب والأعطال التي يمكن مواجهتها أثناء تشغيل غلاية Navien Ace.

في أغلب الأحيان ، يواجه المستخدمون مشكلة عندما تتوقف الوحدة عن العمل ، وتشير الإلكترونيات إلى خطأ فادح. يمكن أن يكون سبب هذا الموقف عوامل مختلفة ، بما في ذلك حساسية أجهزة الاستشعار. أكثر الأخطاء شيوعًا:

إزالة الدخان. يشير رمز الخطأ "10" إلى مشاكل في إزالة منتجات الاحتراق. الأسباب المحتملة: عطل التوربينات ، أنابيب مستشعر الضغط موصلة بشكل غير صحيح ، انسداد المدخنة ، الفوهة طويلة جدًا.

إذا لم يتم تحديد أي من هذه الأسباب ، واستمرت مرجل Navien Ace في الإشارة إلى خطأ ، فقد تكون هبوب الرياح العادية هي السبب. يمكنك حل هذه المشكلة عن طريق إعادة عمل المدخنة. كخيار استجابة سريعة ، يمكنك فتح جسم الغلاية وفصل خرطوم إمداد الهواء. ومع ذلك ، فإن هذا الإجراء مؤقت. للتعرف على الأخطاء المتكررة في غلاية الغاز Navien ، شاهد هذا الفيديو:

الأهمية! توصي الشركة المصنعة بتركيب الغلايات مع مخرج المدخنة على جانب الريح.

• فشل جهاز استشعار اللهب. قد يشير رمز الخطأ "03" إلى جودة غاز رديئة. لا يمكن حل المشكلة إلا عن طريق القضاء. بادئ ذي بدء ، يتم فحص نظافة فوهات إمداد الغاز. إذا كانت بالترتيب ، فأنت بحاجة إلى اختيار الوضع الأمثل لقطب وحدة التحكم (يجب أن يكون في المرحلة الساخنة من اللهب).
• ارتفاع درجة حرارة المعدات. كود الخطأ "01". السبب المحتمل هو انسداد في نظام التدفئة ، أو خلل في مضخة الدورة الدموية ، أو انخفاض في التدفق. طرق حل المشكلة: فحص النظام والفلتر بحثًا عن وجود الهواء ، والتحقق من صحة المضخة ومقاومة الملف لدائرة كهربائية قصيرة ، وفحص المكره في مضخة الدوران.
• غلاية غاز نافيان تعمل ، يوجد تدفئة ولكن لا يوجد ماء ساخن. رمز الخطأ "02". هناك قفزة في درجة حرارة الماء على جهاز التحكم عن بعد (ترتفع بشكل حاد إلى أقصى حد وتنخفض على الفور). ربما يكون هناك انسداد في نظام الماء الساخن. قد تكون الأسباب: نقص الضغط في نظام إمداد المياه ، أو تهوية النظام ، أو لا يمكن لمضخة الدوران أن تكتسب زخمًا ، أو صمام التوزيع مغلقًا ، أو وحدة التحكم في التدفق لا تعمل.للقضاء على هذا العطل ، أولاً وقبل كل شيء ، من الضروري ضبط الضغط ، ونزيف الهواء في النظام ، والتحقق من مقاومة ملف المضخة والمكره للتلف ، وفتح صمام توزيع الغلاية ، وتفكيك غلاف المنظم وتنظيف صندوق.

بالإضافة إلى ذلك ، عند تشغيل الماء الساخن ، قد تصدر غلاية Navien صوت طنين أو تصدر ضوضاء غير مفهومة. في الوقت نفسه ، لا توجد معلومات خطأ على الشاشة والضغط طبيعي. كقاعدة عامة ، هذا بسبب انسداد المبادل الحراري. لإصلاح المشكلة ، يمكنك تنظيف المبادل الحراري أو استبداله.

هل كنت تعلم؟ من الأفضل اختيار الغلايات المزودة بضبط سلس - سيسمح لك ذلك بتغيير الأداء حسب درجة حرارة الهواء.

تتميز غلايات الغاز Navien Ace بالجودة العالية والموثوقية في التشغيل. ومع ذلك ، تعتمد مدة وميزات التشغيل على مدى قدرتك على تثبيت وتكوين مرجل Navien Ace بشكل صحيح ، وكذلك على جودة الوقود المستخدم.

موقع خزانات التمدد

حسب الموقع في النظام ، هناك عدة خيارات لخزانات التمدد.

• مدمجة مغلقة - جميع نماذج الغلايات الحديثة مجهزة بالفعل بخزانات التمدد. يعتمد حجمها بشكل مباشر على أبعاد وأداء المرجل. كلما زاد الحمل المتوقع على الخزان ، زاد إزاحة الموسع.
• الفتح الخارجي - يستخدم عادة في ظروف دوران الجاذبية الطبيعية للسوائل في النظام. إنها حاوية مفتوحة مثبتة في أعلى نقطة. يرتفع السائل المزاح من الأنابيب مع الهواء ، ويعود إلى النظام تحت تأثير الضغط الجوي الطبيعي وقوة الجاذبية.

كيفية تثبيت

إن تركيب خزان التمدد ليس بالأمر الصعب ، أي أنه ليس من الضروري على الإطلاق امتلاك أي مهارات وحرفية. كما أن عملية التثبيت لا تستغرق الكثير من الوقت. التثبيت سهل وسريع. لكن ، مع ذلك ، يجب عليك اتباع التعليمات واتباع كل خطوة بعناية.

1. أولاً ، قم بإيقاف تشغيل نظام التدفئة ، أي قم بإيقاف تشغيل الغلاية. ثم يجب أن تأخذ الخزان وتستخدم مضخة السيارة التقليدية لضخه بالهواء. للقيام بذلك ، قم بفك القابس الخاص الموجود أعلى الجهاز. هذه هي المرحلة الأولى من العمل التحضيري.
2. ثم من الضروري تصريف جميع المياه من أنابيب التدفئة. للقيام بذلك ، افتح الصنبور وانتظر حتى يخرج السائل بالكامل من الأنابيب والرادياتير.
3. الآن يمكنك تثبيت الخزان. بشكل عام ، يمكن تركيب الخزان في أي مكان ، لكن يُنصح بتثبيته بالقرب من المرجل على الأنبوب الذي يدخل الماء من خلاله إلى الغلاية. للتثبيت ، استخدم المحملات الخاصة. يوصى أيضًا باستخدام صمام فحص. وهي ضرورية من أجل سد مدخل المبرد في الخزان ، إذا لزم الأمر.
4. الآن افتح الصنبور واملأ النظام بسائل التبريد. ثم قم بتشغيل المرجل.

هذا كل شئ! إذا تم تركيب الخزان وفقًا لجميع نقاط التعليمات ، فسيعمل بشكل صحيح.

عندما ترتفع درجة حرارة المبرد ، يتدفق السائل الزائد إلى الخزان ، وعندما تعود درجة الحرارة إلى وضعها الطبيعي ، يعود السائل مرة أخرى إلى الأنابيب.

إذا تم اختيار الخزان بشكل غير صحيح ، فقد لا تكون سعته كافية لكمية المبرد التي تتمدد عند تسخينها. في حالة حدوث ذلك ، سيزداد الضغط ، ونتيجة لذلك يتم تفريغ السائل تلقائيًا من النظام ، وسوف يتوقف المرجل عن العمل. بعد إيقاف تشغيل الغلاية ، يمكن تشغيلها مرة أخرى. إذا لم يكن هناك سكان في المنزل لفترة طويلة ، ولم يكن هناك من يقوم بتشغيل النظام ، فبسبب الصقيع ، سيتوقف ببساطة عن العمل. يجب استبدال المرجل.

بناءً على ما تقدم ، يمكننا أن نستنتج أن خزان التمدد هو أحد أهم عناصر أي تدفئة.
إنه يلعب دور نوع من الصمامات ، حيث يتدفق جزء من المبرد في حالة تمدده الحراري. إذا لم يكن هناك مثل هذا الخزان في النظام ، فمع زيادة درجة حرارة السائل ، سيحدث إغلاق طارئ مستمر.

لذلك ، لكي تعمل جميع التدفئة في وضع غير متقطع ، وتجلب الدفء والراحة للمنزل ، يجب اختيار الخزان بشكل صحيح ، لأنه خزان التمدد الصحيح الذي يساهم في التشغيل الصحيح لنظام التدفئة بأكمله.

إيجابيات وسلبيات

تتمتع خزانات التمدد المغلقة بعدد من المزايا مقارنة بالخزانات المفتوحة:

• ليس من الضروري تثبيت نظائرها المغلقة في العلية ، ويمكن تثبيتها بالقرب من المرجل نفسه. ويجب تثبيت تلك المفتوحة في أعلى نقطة في النظام.
• في الخزانات المغلقة ، لا يمكن للماء الوصول إلى الهواء ، مما يعني أن الأكسجين لن يذوب في الماء ويتداخل مع حركة المبرد.
• قام معظم الناس بتحويل السندرات في منازلهم إلى أماكن للمعيشة ، لذا فإن استخدام الخزانات المغلقة يعد موفرًا للمساحة حيث يمكن تثبيتها في أي مكان.

عيوب الخزانات المغلقة هي كما يلي:

• غالي السعر.
• يلزم ضخ الهواء في الجهاز من وقت لآخر.

تصميم ومبدأ العملية

مخطط الخزان

يتم إنشاء الضغط في خزان التمدد المحكم من النوع المغلق بسبب تصميمه. يتكون من غرفتين مفصولة بغشاء مطاطي. يوجد في إحدى الغرف مبرد ، وهو متصل بدائرة مشتركة ، وفي الآخر ، مغلق - هواء. يتم تنظيم كميتها اعتمادًا على خصائص نظام التدفئة. لهذا الغرض ، يتم توفير حلمة في مقصورة الهواء ، والتي تناسبها مضخة آلة تقليدية. لا يوجد اتصال من هواء إلى سائل تبريد. لكي يدخل المبرد من الدائرة إلى خزان التمدد للتدفئة من النوع المغلق والعكس صحيح ، يجب ضبط الضغط بشكل صحيح. هذا شرط أساسي للتعويض عن تمدد السائل عند تسخينه. زيادة الحجم ، تعمل بقوة أكبر على جدران الأنابيب. ببطء ، يتم دفع سائل التبريد الزائد في الخزان. بعد أن تنخفض درجة حرارة مائع العمل وينخفض ​​حجمه ، فإن الهواء الموجود في حجرة الغاز سيجبره على العودة إلى الدائرة.

حساب الضغط بطريقتين

• التصميم. في هذه المرحلة ، يتم اتخاذ قرار بشأن الغرف التي سيتم تسخينها وأيها لن يتم تسخينها ، ويتم رسم المخططات وحساب حجم النظام باللترات ؛
• اختيار المرجل. بناءً على حجم النظام ومساحة المباني المدفأة ، يتم اختيار المدفأة. يتطلب 15 لترًا من سائل التبريد كيلو واط واحد من طاقة السخان ؛
• تحديد الحجم المطلوب لخزان التمدد.

فكر الآن في عدة طرق مختلفة لحساب الضغط في خزان التمدد لنظام التسخين المحكم.

الخيار رقم 1.

لهذا نحتاج القيم التالية:

• حجم النظام (OS) ؛
• حجم الخزان (OB) ؛
• القيمة القصوى المسموح بها لمقياس الضغط لهذا النظام (DM) ؛
• تمدد المياه - 5٪.

بحلول الوقت الذي يتعين عليك فيه إجراء العمليات الحسابية ، فأنت تعرف بالفعل عدد اللترات التي يحتفظ بها النظام. يتم حساب الحجم المطلوب للخزان بقسمة سعة الدائرة باللترات على عشرة. على الرغم من أن هذا حساب تقريبي ، إلا أنه يعمل بشكل كبير.

قد يكون حجم الخزان في نظام مغلق أكثر من اللازم ، ولكنه أقل - بأي شكل من الأشكال. سيؤدي الخطأ إلى استبدال أو تثبيت جهاز إضافي.

فتحة تهوية

الخيار رقم 2.

من الجيد أننا نعيش في عالم من المنافسة الشرسة. للتأكد من رضا العميل عن الشراء وعدم وجود أي مشاكل في التشغيل ، يشير مصنعو الغلايات في جواز سفر المنتج إلى الضغط المطلوب لخزان تمدد التدفئة. إذا تعذر اكتشاف ذلك لسبب ما ، فيمكن حساب هذه القيمة ، مع معرفة قراءات مقياس الضغط التي يجب أن تكون في وضع تشغيل النظام.

يمكن العثور على الأخير مع احتمال مائة بالمائة في الوثائق الفنية أو في المرجل. بعد ذلك ، يجب طرح 0.2-0.3 أجواء من ضغط العمل. لما هذا؟ إذا كان الضغط في الخزان أكبر من ضغط التشغيل في النظام ، فلن يتم ضغط المبرد في الخزان. إنه ببساطة لن يكون قادرًا على القيام بذلك لأن قوة أكبر تؤثر عليه من جانب الدبابة. وإذا لم يكن هناك ما يكفي من الهواء في الخزان ، فستكون هناك صعوبات في عودة المبرد إلى النظام.

خطأ مرجل Navien 03

في غلايات الغاز ، يتم فحص وجود اللهب على الموقد بواسطة مستشعر خاص - قطب تأين. منطق الوحدة هو التحقق باستمرار من وجود لهب بعد فتح صمام الغاز. يمكن تقسيم أعراض ظهور الخطأ 03 على غلايات نافيان إلى مجموعتين:

• محاولات الاشتعال الفاشلة (اللهب لا يظهر)

• يحدث الاشتعال ، لكن اللهب ينطفئ

في حالة عدم حدوث اشتعال ، تحتاج إلى التحقق من:

• ضغط الغاز عند مدخل ومخرج صمام الغاز (لا يمكن تنفيذه إلا من قبل متخصص مؤهل باستخدام معدات خاصة - مقياس الضغط التفاضلي)

• حالة أقطاب الإشعال (فجوة الامتثال لمعيار الشركة المصنعة ، تلوث الأقطاب الكهربائية). معيار المسافة بين الأقطاب الكهربائية هو 3.5-4.5 ملم.

• سلامة عزل سلك طاقة القطب الكهربائي (بصريًا ، يمكنك التأكد من حدوث انهيار شرارة على وجه التحديد على جسم الموقد الغازي ، وليس في أي مكان آخر)

• الإعداد الصحيح لطاقة المرجل على مفتاح DIP (صالح في حالة وجود مشكلة أثناء بدء التشغيل الأول للغلاية أو بعد استبدال اللوحة الإلكترونية)

• وجود الجهد على محول الإشعال

خطأ 03 سيظهر أيضًا في غلاية Navien في حالة الاحتراق غير المستقر (لهب متقطع) أو إذا لم تتمكن وحدة التحكم من تحديد وجود اللهب. في هذه الحالة ، من الضروري التأكد من أن توصيل قطب التأين بلوحة التحكم موثوق به ، والتحقق من تأريض الغلاية وعدم وجود تلوث على القطب. يمكن أن يكون سبب عدم استقرار الاحتراق هو زيادة سرعة المروحة ، لذلك تحتاج إلى التأكد من توصيل الخرطوم الأصفر من التوربين إلى مستشعر APS بإحكام وعدم تلفه.

إذا لم يكن من الممكن أثناء عمليات الفحص تطبيع تشغيل المرجل ، فمن المحتمل أن لوحة المرجل ستحتاج إلى التشخيص أو الإصلاح أو الاستبدال. نوصي بمشاهدة مقطع فيديو يقلد فيه أحد المستخدمين الخطأ 03 في مرجل Navien:

النماذج الأكثر شيوعًا للمراجل المثبتة على الحائط Navien Ace

تتميز غلايات Navien الأكثر موثوقية ، والتي لا يمكن العثور على تشغيلها إلا بمراجعات إيجابية ، عن معدل جودة السعر الأمثل. وهي مقسمة إلى فئتين:

1. ايس ATMO. غلاية تقليدية مع حجرة احتراق مفتوحة. مجهزة بإزالة الغلاف الجوي لمنتجات الاحتراق.
2. ايس توربو. غلاية مُحسَّنة مزودة بموقد بشاحن توربيني ونظام تحكم SMPS خاص ينظم عملية احتراق الغاز.

الأهمية! يمكن أن تعمل غلايات الغاز Navien Ace في الوضعين التلقائي واليدوي ، مما يسمح لك بتعيين معلمات المرجل بدقة أكبر والتخلص من الأخطاء في التشغيل قدر الإمكان.

تغيير موسع غلاية نافيان

قبل البدء في إصلاح غلاية الغاز Navien ، قم بإغلاق جميع الصنابير. إمدادات المياه ، حنفيات للتدفئة ، حنفية الغاز. تأكد من فصل غلاية الغاز عن الكهرباء.

للإصلاح ، يجب إزالة الغطاء الأمامي. باستخدام مفك براغي فيليبس ، قم بفك المسمارين الموجودين في الجزء السفلي من غلاية NAVIEN.

ثم قم بإزالة المزالجين في الأعلى.

إزالة الغطاء الأمامي لغلاية غاز نافيان.

يمكن إزالة الغطاء الأمامي. قم بتخفيف الضغط باستخدام صمام التنفيس. الآن استنزف الماء من الموسع. للقيام بذلك ، قم بإزالة سدادة التصريف وفلتر المياه من الأسفل.

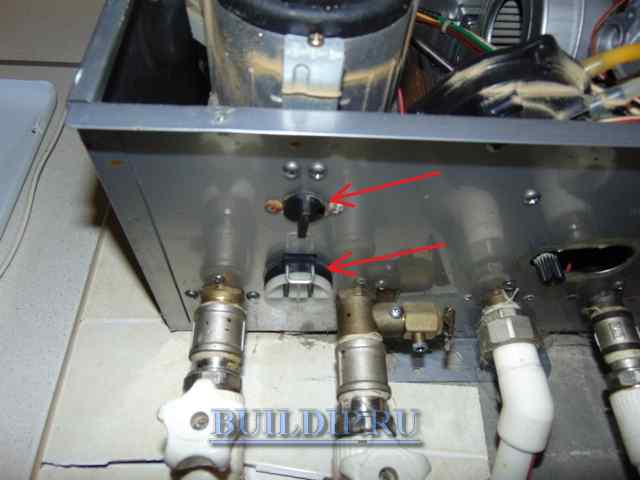

سدادة استنزاف وفلتر مياه الغلاية.

لإزالة القابس ، أدره نصف دورة في عكس اتجاه عقارب الساعة واسحبه لأسفل. لا تنسى وضع وعاء لتصريف المياه. لإزالة الفلتر ، اسحب الدعامة المعدنية للخارج واسحب الفلتر لأسفل. نحن ننتظر بعض الوقت حتى يتم تصريف كل المياه من خزان التمدد. قد يستغرق هذا ما يصل إلى نصف ساعة.

فك مقياس الضغط لتسهيل الوصول إلى الخزان.

مقياس ضغط الغلاية.

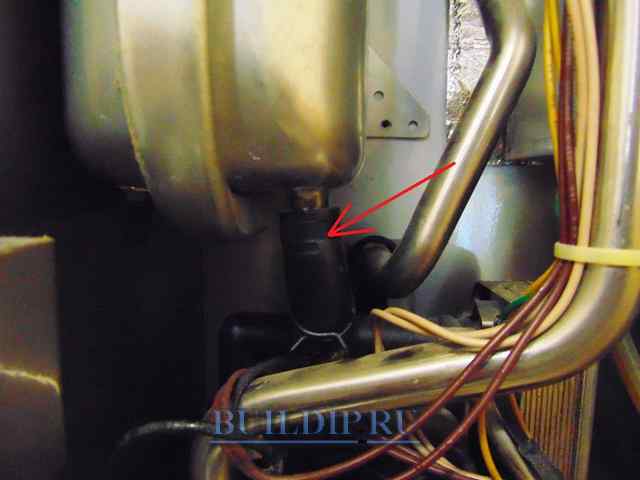

افصل الآن خزان التمدد عن النظام. للقيام بذلك ، قم بإزالة الخرطوم المطاطي الموجود أدناه.

نقوم بإزالة خزان التمدد لغلاية الغاز Navien المثبتة على الحائط.

استخدم الزردية لإزالة المشبك. الآن قم بفك البراغي الثلاثة التي تثبت الموسع بالعلبة.

وقم بإزالته بعناية.

المتوسع إزالتها.

نأخذ خزانًا جديدًا ، ونتحقق أولاً من الضغط فيه ، إذا لزم الأمر ، ونضخه بمضخة سيارة.

نتحقق من سلامة خزان التمدد الجديد لمرجل Navien.

ووضعها في مكانها.

تم تركيب موسع جديد لمراجل الغاز Navien.

الآن نقوم بتوصيل خرطوم بها. إذا كان خزان التمدد الجديد للغلاية المثبتة على الحائط هو نفسه ، فأنت محظوظ. وإذا تم تحويل التركيب إلى الجانب ، فتأكد من التحقق مما إذا كان الخرطوم مقروصًا أم لا. في حالتنا ، الخزان القديم به فتحة في الأمام ، والثانية الجديدة في الوسط. اضطررت إلى تقصير الخرطوم بمقدار سنتيمتر واحد لتجنب الانحناء.

أنت الآن بحاجة إلى استبدال سدادة الفلتر والصرف. نقوم بملء النظام بالماء عن طريق فتح الصنابير. قم بتغذية المرجل بالضغط المطلوب باستخدام الصمام الموجود أسفل المرجل. إذا تسرب الماء من المرشح أو الصرف ، فمن المستحسن استبدال الحشيات المطاطية. إذا لم تكن في متناول اليد ، فيمكنك لف شريط FUM تحتها.

مرشح الختم.

الآن نضع الغطاء ونشغل المرجل. بعد فترة ، سيتم تنفيس الهواء تلقائيًا ، وستعمل غلاية الغاز Navien المثبتة على الحائط بشكل طبيعي.
