لماذا نحتاج وصلات التمدد لأنابيب البولي بروبلين

التي تختار

يجب أن تضمن فواصل التمدد تقليل الأحمال الناشئة في الاتجاهين الطولي والعرضي ، وكذلك بزاوية محور خط الأنابيب عند إزالة الأنبوب.

مفاصل التمدد الحلقي على شكل L ، على شكل U ، والأجهزة التي تتخذ شكل الثعبان هي أقسام من خط الأنابيب (مصنوعة من نفس مادة البولي بروبيلين ، أو مواد متشابهة في الخصائص ، ولكن تتمتع بقدر أكبر من المرونة والمرونة) ، والتي تُعطى الشكل المناسب.

يتم تثبيتها بنفس طريقة أقسام الطريق السريع الرئيسي (عدد طبقات شريط FUM التي يجب أن يتم لفها ، يتم كتابتها هنا).

يتم تضمين التركيبات في التصميم للحصول على شكل (على سبيل المثال ، لوصلات التمدد على شكل حرف U) أو تحقيق الخصائص المطلوبة دون استخدامها.

نطاق الأجهزة التي تطبق التعويض عن التمدد الحراري بسبب المواد الأخرى أوسع بكثير.

وتشمل هذه:

• المعوضات المحورية منفاخ KSO و OPN.

  تم تصميم هذه الأجهزة لتعويض تشوه الأنبوب في الاتجاه الذي يتزامن مع محوره.

  يستخدم الهيكل المرن كعنصر عمل - منفاخ مصنوع من المطاط الصحي المموج أو الفولاذ المقاوم للصدأ الرقيق.

  ملاحظة عملية!
  من السهل تثبيت الأجهزة من نوع OPN نظرًا لوجود أدوات تثبيت في التصميم تعمل كدعم أثناء تثبيت خط الأنابيب ؛

• معوضات القص KS.
  تم تصميم الأجهزة لتعويض التشوهات في اتجاه لا يتطابق مع محور الأنبوب ، وبالتالي ، تتمتع بدرجات من الحرية في المستويين (الرأسي والأفقي).

  يتضمن تصميم فواصل التمدد واحدًا أو اثنين من الخوار المموج.

  عند استخدام جهاز من قطعتين ، تتحقق موثوقية توصيل المنفاخ من خلال استخدام تركيبات التوصيل ؛

• المعوضات الدوارة KSP.
  تتمثل وظيفة هذه الأجهزة في تعويض التمدد الخطي لكلا مقطعي الأنبوب عند منحنيات الخط.

  يتم استخدامها حيث ، وفقًا لظروف التمديد ، يجب أن تظل زاوية دوران خط الأنابيب دون تغيير ؛

• المعوضات العالمية KSU.

  تتيح الأجهزة إمكانية التعويض عن جميع أنواع انحرافات خطوط الأنابيب التي تحدث بسبب التمدد الحراري.

  وفقًا لذلك ، تم تصميم شوط العمل لهذه الأجهزة للانحرافات المحورية والعرضية والزاوية.

  تملي ميزات تصميم هذه الأجهزة استخدامها في أقسام قصيرة من الطرق السريعة أو في تلك الأماكن التي يكون فيها استخدام أنواع أخرى من أجهزة التعويض منفاخ ، لأي سبب من الأسباب ، محدودًا أو مستحيلًا ؛

• عناصر منفاخ المطاط KR (ذات حواف).
  تستخدم هذه المعادلات للتعويض عن انحراف محور خط الأنابيب.

  بالإضافة إلى ذلك ، تعمل الأجهزة كأجهزة تخميد قادرة على امتصاص المطرقة المائية في الجزء المخدوم من الطريق السريع.

بالإضافة إلى الغرض الوظيفي ، يتم تقسيم المعوضات وفقًا لطريقة التثبيت.

بالنسبة لخطوط أنابيب البولي بروبلين ، يتم استخدام وصلات التمدد الملحومة والحافة.

في طريقة اللحام ، يتم استخدام طريقة التثبيت التقليدية لأنابيب البولي بروبلين باستخدام معدات اللحام (الأداة المطلوبة مكتوبة هنا).

تفرض طريقة الاتصال هذه شروطًا إلزامية لاختيار المعوضين:

• قطر متطابق ،
• سمك الحائط،
• القسم الداخلي لجهاز التعويض وقسم خط الأنابيب.

يتم تثبيت جهاز التعويض عن طريق توصيل الفلنجات على المعوض وخط الأنابيب.

تتمثل ميزة هذه الطريقة في الحصول على اتصال قابل للفصل يسهل صيانته وإصلاحه.

العيب الرئيسي هو زيادة تعقيد التثبيت وعدد أكبر من العمليات التكنولوجية.

الانتباه! إن تركيب شفة معدنية على خط أنابيب بولي بروبيلين ليس بالمهمة السهلة.لذلك ، من الأفضل تكليف تنفيذها بالمتخصصين ذوي الخبرة ذات الصلة.

لذلك ، من الأفضل تكليف تنفيذها بالمتخصصين ذوي الخبرة ذات الصلة.

لمعلوماتك!
في ظل ظروف معينة ، فإن استخدام وصلات التمدد منفاخ ، بالإضافة إلى مكافحة التمدد الحراري ، يحل مشكلة القضاء على تدفق السوائل الدوامة في خط الأنابيب ، مما يزيد من سلامة تشغيله.

لا يمكن التشغيل الفعال للأجهزة التعويضية إلا إذا تمت مراعاة قواعد تركيبها.

مصادر

• https://trubanet.ru/truby-dlya-otopleniya/kompensatory-dlya-polipropilenovykh-trub-silfonnye-p-obraznye-kompensator-kozlova.html
• http://HomeBuild2.ru/truby/kompensator-dlya-polipropilenovih.html
• http://ru-canalizator.com/santehnika/s-oborudovanie/kompensator.html

المميزات والعيوب

يفترض هذا الجزء أهم وظيفة لأي خط أنابيب - ضمان سلامة الهيكل. هذا يجعلها لا يمكن الاستغناء عنها. المنتج جيد للأسباب التالية:

• يساهم بشكل فعال في استقرار الضغط الداخلي على الأنابيب ؛
• يقطع ما يسمى بتدفقات الدوامة ؛
• يعزز التثبيت السريع والمريح (اللحام) بالأنبوب الرئيسي ؛
• لديها درجة عالية من الموثوقية بسبب تصنيع مواد عالية الجودة ؛
• لديها مورد عمل طويل جدًا وعمر خدمة يتجاوز 50 عامًا ؛
• يوفر إحكامًا مثاليًا عند التثبيت بشكل صحيح.

لم يتم تحديد أوجه القصور الكبيرة في تصميم أو جهاز أو تشغيل هذه المنتجات. العيب الوحيد ، وربما الأكثر أهمية ، هو إمكانية الدمج فقط مع تلك الأنابيب المصنوعة من مادة البولي بروبيلين.

أنواع واختلافات

حتى الآن ، يتم إنتاج عدة أنواع رئيسية من فواصل التمدد ، والتي يتم تركيبها على أنبوب ماء من مادة البولي بروبيلين:

معوض الحلقة

1. المنتجات المحورية منفاخ للعلامات التجارية KSO و OPN. التثبيت والتكامل اللاحق لهذه المنتجات بسيط للغاية وبسيط. هذا بسبب وجود مجموعات دليل التركيب الخاصة. يتم تقديمها في شكل دعامات ثابتة بإحكام ، مما يبسط تركيبها بشكل كبير.
2. معوضات تحول ماركة KSS. مصمم لتقديم تعويض فعال في مجالين في نفس الوقت. تقع بالتوازي مع المحور المركزي للطريق السريع. بالإضافة إلى ذلك ، تم تجهيز التصميم بواحد أو اثنين من التمويجات المصنوعة من الفولاذ المقاوم للصدأ. العناصر متصلة ببعضها البعض عن طريق وصلات التوصيل.
3. عناصر دوارة KSP. يتم استخدامها للقضاء على عواقب التوسع الخطي. يحدث في تلك الأجزاء من خط الأنابيب حيث توجد المنعطفات. يقوم الجهاز بإصلاح الزاوية بشكل صارم ويمكنه تتبع خطوط الخط بزاوية 90 درجة.
4. أنواع عالمية من منتجات جامعة الملك سعود. لديهم ثلاثة أنماط من السكتة الدماغية - الزاوية والعرضية والمحورية. في كثير من الأحيان ، يتم استخدام هذا العنصر في الحالات التي يكون فيها من الضروري تركيب خط جذع قصير مع عدد كبير من الفروع.
5. يتم إدخال وصلات التمدد ذات الحواف المطاطية بشكل فعال في هيكل أنابيب المياه تلك ، والتي غالبًا ما تتشكل عليها صدمات هيدروليكية. يمكن أن تعوض هذه الأجهزة عدم الدقة الصغيرة المرتبطة بانحناء المحور المركزي لتيار المياه الرئيسي.

كيفية اختيار؟

قبل أن تشتري المعوض ، يجب أن تقرأ بعض التوصيات المهمة.

بادئ ذي بدء ، قبل الشراء ، يجب أن تأخذ في الاعتبار بشكل صحيح قطر المنتج نفسه وقطر الأنبوب الذي سيتم تركيبه عليه.

يجب أن تتطابق هذه الأرقام. يجب أن نتذكر أن القطر الأكثر شيوعًا للأنابيب البلاستيكية هو من 20 إلى 40 ملم. بالنسبة للأنظمة الموجودة في الشقق والمنازل الخاصة ، فإن القطر الأكثر قبولًا هو 20 ملم.

لم يتم تركيب نظام التدفئة بدون معوضات

تذكر أنه باستخدام طريقة تركيب الفلنجة ، لا يتم توصيل المعوض بالخط ، ولكن بشفة العداد.

بناءً على ذلك ، يتم إعطاء الأفضلية لمعوض الحافة. سيوفر هذا المنتج اتصالاً موثوقًا به ومحكمًا وفي نفس الوقت قابل للفصل.

في حالة حدوث حالة طارئة ، سيكون من الممكن إجراء استبدال عاجل للعنصر بسرعة.

نظرًا لبساطة التصميم ، فإن سعر المعوض لأنابيب البولي بروبلين مقبول تمامًا. يتقلب ضمن الحدود التالية.

المعوض منفاخ ، KSO:

• ضغط العمل: 16 ضغط جوي ؛
• الطول الإجمالي: 250 مم ؛
• قطر الأنبوب الفرعي: 21.5 مم ؛
• السعر: 3-4 دولار.

معوض القص KSS:

• ضغط العمل: 12 ضغط جوي ؛
• الطول الكلي: 170 مم ؛
• قطر الأنبوب الفرعي: 18 مم ؛
• السعر: 2-3 دولار.

شفة المعوض ، المطاط:

• ضغط العمل: 18 ضغط جوي ؛
• الطول الكلي: 295 مم ؛
• قطر الأنبوب الفرعي: 20 مم ؛
• السعر: 1-2.5 دولار.

لماذا التمدد الحراري خطير؟

يعتبر التمدد الحراري لأنابيب البولي بروبلين من العوامل السلبية التي يجب مراعاتها عند تصميم وتركيب الأنظمة.

تتضح خطورتها من خلال الأرقام التالية.

بالنسبة للمواد المقواة بالألياف الزجاجية ، يكون المؤشر 0.06 مم / درجة ، للألمنيوم المقوى - 0.03 مم / درجة.

مع اختلاف درجة الحرارة بمقدار 60 درجة ، فإن استطالة الأنبوب غير المدعم بطول متر واحد سيكون حوالي 9 ملم.

مثل هذا الاختلاف في درجة الحرارة ليس مستحيلاً.

مثال على الظروف المؤدية إلى مثل هذا الموقف هو تصميم وتجميع نظام تسخين عند درجة حرارة هواء تبلغ 20 درجة وإمداد ناقل حراري مسخن إلى 80 درجة في الأنابيب (يشار إلى معيار درجة حرارة الماء في أنابيب الماء الساخن على هذه الصفحة).

إذا مر جزء مستقيم من أنبوب التسخين عبر غرفتين متجاورتين بطول جدار يبلغ 5 أمتار ، يبلغ إجمالي طوله 10 أمتار.

في مثل هذا القسم ، سيصل الاستطالة الكلية في ظل الظروف الموصوفة إلى 90 ملم.

إذا كانت الفجوات بين خط الأنابيب والجدران غير كافية (ويجب أن تكون 45 مم على الأقل في الحالة الموصوفة) ، فإن الأنبوب سوف يستقر على الهيكل.

سيؤدي ذلك إلى ظهور قوى التشوه التي تهدد بانتهاك سلامة كل من التركيبات وجدران الأنابيب.

إنشاء الفجوات اللازمة (حوالي 5 سم من الجدران) ينتهك جماليات النظام والداخلية للمباني.

استنتاج مهم!
يؤدي تشوه الأنابيب بسبب التمدد الحراري إلى انتهاك إحكام الوصلات.

نظرًا للأحمال الميكانيكية الإضافية ، فإنه يشكل خطرًا على سلامة أقسام خطوط الأنابيب والمعدات المتصلة.

تستخدم المعوضات للتعويض عن التمدد الحراري.

ميزات تصميم المعوضات

من أجل تقليل مخاطر انقطاع الأنابيب أثناء التشغيل ، أثناء تجميع إمدادات المياه ، من الضروري مراعاة مواقع تركيب معوض البولي بروبلين. يتم تصنيع هذا المعوض على شكل حلقة ، ويسمح لك إدراجه في النظام بتعويض التمدد أو الانكماش الخطي للأنابيب ، وبالتالي زيادة سلامة خط الأنابيب وعمره.

ومزيد من المعلومات حول التصميم ، من السهل جدًا تثبيت "حلقة" المعوض في نظام خطوط الأنابيب نظرًا لشكلها البسيط ووزنها الخفيف. يختار المتخصصون المتمرسون منتصف الأنبوب لتركيب فواصل التمدد ، ووضعه بين الدعامات التي لا تتحرك ، والتي بدورها تقوم بتقسيم الأنبوب. ليست هناك حاجة إلى أدوات خاصة للتثبيت ، وكذلك عوامل ختم إضافية.

بالنسبة لأنابيب البولي بروبلين ، يمكن أيضًا استخدام المعوض المحوري منفاخ ، المصنوع على شكل ملحق مموج ، يتم ضغطه أو شده أثناء التغيرات في درجة الحرارة أو ضغط الماء.

ميزة استخدام المعوضات

أجهزة توصيل التعويض من النوع: PP (لأنابيب البولي بروبلين) تستخدم في أنظمة إمداد الماء البارد والساخن ، وكذلك عند وضع التدفئة. توجد هذه الأجهزة في كل من الأكواخ الصيفية وفي منازل مناطق النوم ، بالإضافة إلى أن المعوضات وخطوط الأنابيب لمباني المكاتب الكبيرة والمباني الصناعية ليست كاملة. وبالتالي ، هناك العديد من المزايا الواضحة لحماية أنابيب البولي بروبلين بوصلات التمدد:

• الأول هو سهولة التركيب والرخص النسبي للمواد ؛
• زيادة عمر خدمة النظام ، بالمناسبة ، عمر خدمة أنابيب البولي بروبلين ، مع التجميع المناسب ، يصل إلى 50 عامًا ؛
• يتم توزيع الضغط في الأنابيب بالتساوي ، كما يتم قطع تدفق الدوامات ؛
• يمكن أن يكون خط الأنابيب عموديًا أو أفقيًا ، ولن تتداخل مثل هذه الحالة مع حماية الأنابيب من الالتواءات والاستطالة واختراق المياه عند المفاصل.

يتم تثبيت المعوضات منفاخ على مقطع مستقيم. يمكنهم قبول الامتدادات التي تم تضمينها في الأصل في المشروع. قبل التثبيت ، يتم فحص الانحرافات المحتملة بالضرورة ، وامتثال جميع الخصائص التقنية لتلك المشار إليها في المشروع. بالإضافة إلى ذلك ، تحتاج إلى التأكد من عدم وجود ضرر للمعوض. يمكن وضع وصلة تمدد واحدة فقط بين الدعامات الثابتة. يستخدم اللحام لتوصيل الجهاز بخط الأنابيب.

ملامح خطوط الأنابيب البلاستيكية

من بينها:

• يصل ضغط العمل للأنابيب المصنوعة من هذه المادة إلى 10 أجواء (قد يكون من الضروري اختبار خطوط الأنابيب للتأكد من قوتها وضيقها) ؛
• يتجاوز الحد الأعلى لنطاق درجة حرارة التشغيل 90 درجة.
  هذا يكفي لتوصيل الماء الساخن وأنظمة التدفئة ؛
• المادة غير قابلة للتآكل على الإطلاق ، وخاملة لمعظم المواد الكيميائية المنزلية ، وغير قابلة للتحلل ؛
• جودة سطح أنابيب البولي بروبلين وخصائص المواد تمنع ترسب البلاك على الجدران ، بما في ذلك الجير ؛
• عمر خدمة أنابيب البولي إيثيلين - 30-50 سنة على الأقل ؛
• مادة البولي بروبيلين آمنة تمامًا لصحة الإنسان ، ولا تطلق مركبات سامة في الماء والهواء ؛
• هذا البوليمر مقاوم للحريق.


تتضمن تقنية التركيب استخدام اللحام (مكواة لحام أنابيب البولي بروبلين) للحصول على وصلات موثوقة.

مع المعدات المناسبة ، فإن إتقان مهارات تركيب الأنظمة من أنابيب البولي بروبلين متاح للجميع.

من بين أوجه القصور في أنابيب البولي بروبلين ، يلاحظ الخبراء استحالة منحها الشكل اللازم.

نتيجة لذلك ، يتم تنفيذ المنعطفات على الطرق السريعة حصريًا باستخدام التركيبات.

عيب خطير آخر لهذا البوليمر هو معاملته العالية للتمدد الحراري.

بفضله ، تتميز أنابيب البولي بروبلين باستطالة كبيرة و / أو ترهل أثناء نقل الوسائط الساخنة (الماء الساخن أو الناقل الحراري لأنظمة الإمداد الحراري) ، وفي درجات الحرارة الخارجية المرتفعة.

ما هو مطلوب ل

عند تركيب أنظمة خطوط الأنابيب ، قد يظهر بالتأكيد سؤال طبيعي: لماذا نحتاج إلى وصلة تمدد لخطوط أنابيب البولي بروبلين؟

يتم تقديم معوض البولي بروبلين في شكل تصميم خاص لنوع التوصيل. غالبًا ما يأخذ شكل حلقة.

الغرض من معوض البولي بروبلين هو توفير تعويض عن التمدد الخطي لخط الأنابيب. يمنع الجهاز التعرض المفرط للجدران الداخلية لخط الأنابيب لعوامل مثل ارتفاع درجة الحرارة والضغط المفرط.

وبالتالي ، فإن تركيب وصلات التمدد على أنابيب البولي بروبلين يضمن الاستقرار الأمثل لطبقة المياه الجوفية بأكملها.

على الرغم من التكلفة المنخفضة إلى حد ما والبساطة النسبية للتصميم ، فإن هذا الجهاز يزيد بشكل كبير من عمر خدمة خطوط الأنابيب.

يسمح المعوض ، بسبب بساطة أجهزته ، بالتركيب على أي قسم مستقيم من خطوط الأنابيب تقريبًا. يوفر درجة عالية من الموثوقية للنظام بأكمله.

ميزات التصميم

غالبًا ما يتم عمل وصلة توسيع على شكل حلقة لخطوط أنابيب البولي بروبلين باستخدام مادة البولي بروبيلين الساكنة.

يتم تصنيع المنتجات الحديثة باستخدام طريقة القولبة بالحقن الخاصة.غالبًا ما يُباع هذا العنصر بنوعين من الألوان - الأبيض والرمادي.

يتم تركيب معوض البولي بروبلين بسهولة على نظام السباكة ، نظرًا لبساطة تصميمه ووزنه المنخفض نسبيًا.

اتصال الأنابيب البلاستيكية

لتثبيت هذا المنتج بشكل صحيح ، لا تفعل ذلك يتطلب استخدام أدوات خاصة أو الأختام.

تستخدم المعوضات الحرارية لأنابيب البولي بروبلين على نطاق واسع في جميع أنواع خطوط الأنابيب.

بتركيب هذا المنتج ، فإنك بذلك تزيد بشكل كبير من قوته وحمايته من التمزق.

هذا ينطبق بشكل خاص على تلك الأماكن التي توجد بها مفاصل ووصلات عقدية. غالبًا ما يتم تركيب معوض للبولي بروبيلين في منتصف الأنبوب. قد يكون هذا قسمًا يقع بين دعامتين ثابتتين.

بالإضافة إلى ذلك ، تعمل وصلات التمدد على حماية خط الأنابيب بشكل فعال من التمدد المفرط أو الإزاحة المفاجئة.

يمكن أن يحدث هذا عندما ترتفع درجة حرارة وسيط العمل داخل الأنبوب بشكل حاد ، أو عند حدوث صدمة هيدروليكية.

يستخدم الجهاز على نطاق واسع لعدد من الأنظمة. هذه:

• أنظمة وخطوط إمداد الماء البارد.
• أنظمة الإمداد بالمياه الساخنة حيث لا يمكن تجنب التوسع ؛
• أنظمة التدفئة.

يؤدي بشكل فعال وظيفته التقييدية في حالات التخفيض غير المصرح به للأنابيب المصنوعة من البولي بروبلين.

يتم تركيب الجهاز على الطرق السريعة للمباني لأغراض متنوعة. يمكن أن يكون:

• منازل ريفية ومتعددة الشقق ؛
• المباني التجارية والإدارية.
• جميع أنواع المباني الصناعية.

أصناف

من الناحية العملية ، أثبتت الأصناف التالية أنها الأفضل:

وصلات تمدد منفاخ للبولي بروبلين (PPR). يتم استخدامها في تركيب شبكات التدفئة وإمدادات المياه المصنوعة من مواد PPR. يتراوح القطر الشرطي لأنواع الخوار من 1.5 إلى 5 سم. نوع توصيل أنواع الخوار هو اقتران ، والغلاف مصنوع من الألومنيوم. الشاشة الداخلية مصنوعة من الفولاذ المقاوم للصدأ. درجة حرارة وسط العمل تصل إلى مائة وخمسة عشر درجة ، والضغط يصل إلى 16 بار. وسيط العمل لإصدار المنفاخ هو مياه الشرب والهواء والبخار.

قص. وهي مصممة لتعويض الحركة في اتجاهين. ميزات التصميم في هذه الحالة عبارة عن تمويج منفاخ واحد أو اثنين. وهي مصنوعة من الفولاذ المقاوم للصدأ ومثبتة بوصلات.

الروتاري: وهي تستخدم لتسوية الزيادة الخطية في مساحة منعطف الطريق السريع وتعمل على تثبيت المنعطف. غالبًا ما يتم نقلهم لتغيير اتجاه النظام بمقدار تسعين درجة.

• عالمي. لقد وهبوا مع ثلاثة خيارات لتحركات العمل. يتم وضعها حيثما يكون من الضروري وضع شبكة قصيرة ، أو في مكان محدود لتركيب نوع منفاخ.
• مشفه. يتم وضع هذه الأجزاء المطاطية في مكان توجد فيه حاجة لتخفيف موجة الصدمة من الزيادة الحادة في متوسط ​​ضغط العمل. كما أنها تعمل على تهدئة الأخطاء المحورية في خط الأنابيب.
• الجهاز على شكل حلقة.
• لفائف
• آليات منفاخ محورية
• أجهزة ذات حواف مصنوعة من مادة ناعمة
• منفاخ
• عالمي ، وهو فعال للإزاحة في الاتجاهات المحورية والزاوية والعرضية. يوصى بتركيبها على خط فرعي صغير به فروع

يقدم المصنعون أجهزة متنوعة ذات جودة ممتازة. لكن حلقة التعويض في نظام التدفئة بنفسك تتواءم أيضًا مع الوظائف المخصصة لها.

ليس من الصعب صنع مثل هذا الجهاز بيديك. يمكن إجراء حلقة تعويض في وقت قصير. تصبح هذه التفاصيل المهمة ، المثبتة بشكل صحيح ، ضمانًا للتشغيل المثالي للتدفئة أو تزويد الماء الساخن.

ستعمل المعدات البسيطة التي تعمل بنفسك مع حلقة تعويض على زيادة العمر التشغيلي لشبكات الاتصال حتى نصف قرن.

كيفية اختيار الجهاز المناسب

لمعرفة العنصر التعويضي الأفضل تثبيته على مادة البولي بروبيلين ، من الضروري أن نفهم بالتفصيل تصميم هذه الأجهزة.

يتم تثبيت أنابيب البولي بروبلين (PP) في كثير من الأحيان. بمساعدتها ، يقومون بتجهيز إمدادات الماء الساخن ، حيث ترتفع درجة الحرارة إلى ما يقرب من مائة درجة. أظهر مادة البولي بروبيلين أثناء الاستخدام عددًا من الخصائص ، والتي بفضلها تعتبر مثالية لأنظمة السباكة والتدفئة. إنه لا يخاف من تأثير البيئة الكيميائية العدوانية ، وله وزن صغير ودائم للغاية.

لهذا السبب ، في الأقسام التي يزيد طولها عن عشرة أمتار ، يوصى بتركيب وصلات تمدد مرنة. أنها تجعل من الممكن تقليل التمدد من التعرض الحراري.

من أجل اختياره وتثبيته بشكل صحيح ، من الضروري مراعاة القطر. يجب أن يتطابق مع قطر خط الأنابيب نفسه. في أغلب الأحيان ، يتراوح قطر عنصر التعويض من 20 إلى 40 ملم. بالنسبة للمنزل والشقة ، يكفي جهاز بحجم 20 ملم.

أما بالنسبة للشركة المصنعة ، فمن الأفضل إعطاء الأفضلية للعلامات التجارية العالمية المعروفة. وهي تمثل منتجات لشبكات البولي بروبلين عالية الجودة والتي تستخدم بنجاح في العديد من المجالات.

معلومات إضافية مهمة

العزل الحراري الأنابيب البلاستيكية

يمكن أن يكون لبعض المنتجات المستخدمة للعزل الحراري تأثير مدمر على الأنابيب البلاستيكية الحرارية.
يوصى بالعزل بالمواد التالية (يتم سرد بعض الخيارات فقط):

• شعر معدني
• Armaflex فئة 1 NT
• رغوة الفينول
• البوليسترين.

يمكن أن تكون بعض أنواع المطاط الرغوي والمواد اللاصقة سامة عند استخدامها مع المطاط الرغوي. لذلك ، لا ينصح باستخدامها كوسيلة لتثبيت العزل الحراري لخط الأنابيب. يجب استخدام المواد اللاصقة فقط للربط.

تدفئة خط الأنابيب

يمكن أن تتلف الأنابيب البلاستيكية الحرارية بسبب الملدنات المستخدمة في الطلاء الخارجي لبعض السخانات النزرة. لا تستخدم أشرطة PVC البلاستيكية. (ينطبق هذا التعليق أيضًا على أي أشرطة ، ومواد لاصقة ، وغيرها من المواد المستخدمة لربط السخانات النزرة بالأنابيب.) سخانات الأثر الموصى بها هي مطاط السيليكون ، أو شبكة سلكية منسوجة ، أو سخانات غمد بوليستر منسوجة لتقليل مخاطر تفاعل الملدنات مع مادة خط الأنابيب. لذلك ، يفضل استخدام هذه الأشرطة في أنظمة اللدائن الحرارية.

وسم الأنابيب البلاستيكية

لا تضع ملصقات لاصقة مباشرة على سطح الأنبوب لأن المواد اللاصقة قد تلحق الضرر بالسطح الخارجي للأنبوب. يوصى باستخدام مادة توسيد مثل رقائق الألومنيوم بين الأنبوب وعلامة الهوية.

معاجين الرغوة ومانعات التسرب

تحتوي بعض المواد المانعة للتسرب على الفثالات. تعتبر الفثالات شديدة التآكل للمواد القائمة على PVC ، لذلك ، قبل استخدام أي مواد مانعة للتسرب أو معاجين لأنابيب PVC ، من الضروري الحصول على تأكيد بأن المادة المانعة للتسرب المحددة مناسبة للتركيب الكيميائي لخط أنابيب PVC غير البلاستيكي.

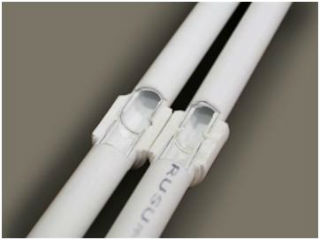

المشابك لتثبيت الأنابيب البلاستيكية

من المهم ألا تحتوي المشابك وطبقاتها على مواد يمكن أن يكون لها تأثير مدمر على الأنابيب البلاستيكية غير البلاستيكية. تحقق من المنتجات المحددة للتوافق مع مواد الأنابيب

نوصي باستخدام مشابك Cobra للأنابيب حتى 160 مم OD / 6 "المعرف الاسمي المتضمن.

ظروف التجميد

يجب اتخاذ تدابير لمنع تجمد محتويات خط الأنابيب ، حيث يمكن أن يؤدي ذلك إلى تمزق الأنابيب.

اتصال PVC-U مع التدفقات المختلفة

يمكن أن تكون بعض التدفقات ضارة لأنابيب PVC غير البلاستيكية.

يجب اتخاذ احتياطات خاصة عند لحام الأنابيب النحاسية بالنحاس مباشرة فوق أو بالقرب من أنابيب PVC غير البلاستيكية.

المواد المانعة للتسرب الخيطية

يمكن لبعض مواد منع التسرب اللولبية أن تلحق الضرر بأنابيب PVC غير البلاستيكية. يوصى باستخدام شريط التفلون للوصلات الملولبة.

مقاومة PVC غير الملدن للأشعة فوق البنفسجية

حماية من الأشعة فوق البنفسجية ، مثل أشعة الشمس ، وخاصة أثناء التخزين. يمكن أن يتسبب تعرضها في تغير اللون وتدهور خصائص المادة. وعلى الرغم من أن هذه ليست سوى تغييرات سطحية ، فمن المستحسن تجنب التعرض للأشعة فوق البنفسجية. للتخزين في الهواء الطلق ، قم بتغطية الأنابيب بمادة غير شفافة. عند تركيبها في الخارج ، يوصى بالحماية من الأشعة فوق البنفسجية عن طريق العزل أو الطلاء.

خط أنابيب تحت الأرض

يحظر وضع خط الأنابيب في التربة الملوثة.
يحظر وضع خط الأنابيب في التربة حيث يتم إطلاق المواد الكيميائية السائلة.

أنابيب uPVC ويرتفع الضغط

خط أنابيب PVC غير البلاستيكي قادر على تحمل ارتفاعات الضغط ضمن الحدود المحددة. لا ينبغي تحت أي ظرف من الظروف أن تتجاوز ارتفاعات الضغط قيم ضغط العمل المستمر الواردة في الرسم البياني.

أنواع أجهزة التعويض

في الممارسة العملية ، يتم استخدام عدة أنواع رئيسية من وصلات التمدد لأنابيب البولي بروبلين بنشاط:

1. في شكل حلقة - إنها أبسط.
2. اعوج أو حلزوني.
3. منفاخ محوري بعلامات KSO أو OPN.
4. نوع ذو حواف - يسمح لك بتليين مطرقة الماء ، مصنوعة من مادة ناعمة وسهلة التركيب.
5. مفصل التمدد منفاخ لأنابيب البولي بروبلين هو جهاز عقدي لتقييد التمدد الخطي.
6. القص - يسمح لك بكبح التمدد الخطي في طائرتين. يتكون من جزأين من الأنبوب المموج غير القابل للصدأ ، متصلين بقفل خاص.
7. دوار - يُستخدم حيثما يكون الأنبوب مثنيًا بزاوية 90 درجة.
8. عالمي - مناسب لتعويض التحولات في المقطع العرضي أو المقطع الزاوي أو المحوري ، خاصة في المقاطع الصغيرة من خطوط الأنابيب المتفرعة ، حيث لا تنطبق أنواع أخرى من الأجهزة.

تتحد كل هذه الأجهزة بحقيقة أنه من أجل الحصول على التأثير المطلوب ، يجب تركيبها فقط على أقسام خطوط الأنابيب المصنوعة من مادة البولي بروبيلين المرنة.

من المريح جدًا استخدام وصلات التمدد أثناء تركيب المقاطع الدوارة. بفضل هذه الأجهزة ، من الممكن إخماد اضطراب السوائل وتثبيت الضغط في خط الأنابيب.

من بين أفضل الشركات المصنعة الأجنبية لفواصل التمدد لأنابيب البولي بروبلين الشركات الفنلندية ، وكذلك شركة Kayse التركية. من بين الموردين المحليين ، يمكن ملاحظة SanTermo.
