لأي أجهزة يستخدم الدرع؟
الحالتان الأكثر شيوعًا هما:
- اقتناء موقد معدني وهو أيضًا مدفأة.
- باستخدام موقد من الطوب.
أيضًا ، هناك طلب على درع من الطوب بين سكان المنازل الريفية التي تم تركيب مواقد جيرنوف السويدية فيها. ظاهريًا ، تشبه الموقد ، لكنها تتكون من الناحية الهيكلية من صندوق نيران وموقد: يتم إنفاق معظم الحرارة على التدفئة ، ويستخدم جزء صغير للطهي.
يتم أيضًا استكمال أفران الصهر في معظم الحالات بجدار من الطوب ، مما يسمح لها بزيادة إنتاجيتها.
إذا لم يتم استخدام درع تسخين لموقد معدني أو موقد من الطوب ، فإن الحرارة المتلقاة من احتراق الوقود تنتقل حرفيًا إلى الأنبوب. وفي حالة وجودها تتأخر الحرارة مما يسمح لك بتدفئة الغرفة.

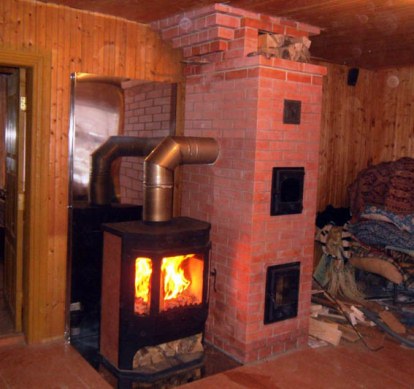

موقد مع درع لتدفئة الفضاء
يمكن مقارنة الدرع الحراري الذي يشبه جدارًا سميكًا من الطوب بمبادل حراري بالغاز والهواء متصل بأي فرن من أجل زيادة كفاءته. يتدفق الغاز تحت تأثير تيار المدخنة يتحرك على طول القنوات الرأسية والأفقية داخل الجدار.
يعتمد مبدأ تشغيل هذا الجهاز على امتصاص الحرارة من غازات المداخن. نتيجة لذلك ، يسخن هيكل القرميد نفسه ، ثم يسخن الهواء في الغرفة. بسبب السعة الحرارية للمادة ، يبرد الجدار لفترة طويلة ويستمر في إطلاق الحرارة بعد احتراق الوقود.
كقاعدة عامة ، لا يتم تجهيز الدرع بغرفة الاحتراق الخاصة به ، حيث يلعب دور عنصر إضافي فقط. لكن في بعض الأحيان يوفر التصميم وجود صندوق نيران.
درع تدفئة الطوب.

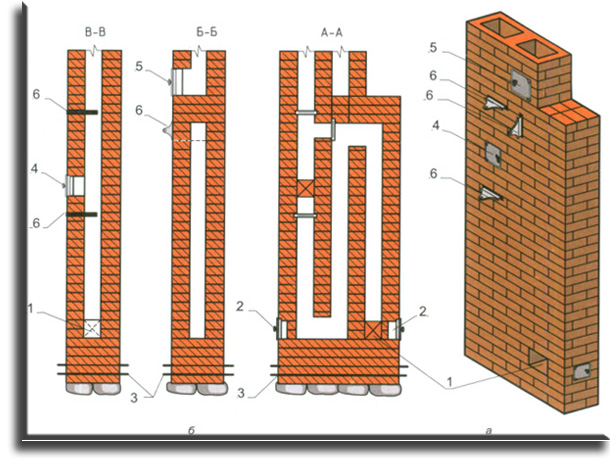

المخطط هو التالي. كما ترون في الشكل ، مخمدات الدخان مصنوعة في الجزء العلوي من الدرع. الصمام الثاني مسؤول عن الدورة الصيفية للغازات. الثالث هو وضع الشتاء (مفتوح ، والغازات تذهب إلى مداخن الدرع ، والصمام الثاني مغلق). أثناء مرور الغازات عبر القنوات ، يتم تبريدها ، مما يعطي جزءًا من حرارتها للدرع ، وفي حالة التبريد تدخل في الأنبوب. .
أبعاد درع التسخين ذو الجدران السميكة 89 × 38 × 224 سم ، الوزن - 1.2 طن نقل الحرارة: صندوق نيران جيد - 430 كيلو كالوري / ساعة ؛ فرنان ، على التوالي - 600 كيلو كالوري / ساعة. كقاعدة عامة ، يتم لصق الدروع أو وضعها على الفور من الطوب الحراري الجميل. ثلاث مخمدات دخان تجعل من الممكن تنظيم حركة الغازات. أوضاع التشغيل هي كما يلي.
أوضاع تشغيل الدرع.
- في فصل الشتاء ، يتم إغلاق الصمام الشتوي ، ويتم فتح الأول والثاني. عند المرور عبر جميع ممرات الدرع ، تفقد الغازات حرارتها من خلال الدرع.
- في الصيف ، يكون الصمامان 1 و 3 مفتوحين والثاني مغلق. تمر الغازات ، التي تتجاوز مدخنة الدرع ، مباشرة عبر الأنبوب. للحصول على أفضل تهوية للغرفة ، يتم ترتيب قناة خاصة في أنبوب التمديد. يفتح مع صر مع مصاريع (صمامات). يتيح لك وجودها تشغيل نظام التهوية في 3 أوضاع: مفتوحة ونصف مفتوحة ومغلقة. بعد ذلك ، سنرى وضع درع التسخين.
مادة لوضع درع التسخين:
- طوب حراري - 400 قطعة ؛
- رمل النهر - ثلاثة إلى أربعة أكياس ؛
- خليط الطين - ثلاثة أكياس ؛
- مواد التسقيف للعزل المائي - 1-2 م.
- صمامات بوابة حديد الزهر 13 × 13 سم -3 قطع ؛
- فتحة تهوية بصمام (15-20 سم) ؛
- أبواب حديد الزهر 14 × 13 سم - 3 قطع.
عند وضع الأساس تحت الدرع ، لا يتم إحضاره إلى مستوى الأرضية النهائية لصفين في الارتفاع. يتم وضع صف واحد من الطوب فوق الأساس ، ويتم وضع العزل المائي عليه ، وبعد ذلك يتم وضع علامة على شكل الفرن. بعد ذلك ، يتم وضع الصف الثاني ، والذي ينتقل مع السطح العلوي إلى مستوى الأرضية النهائية. بعد ذلك ، يمكنك البدء في وضع الدرع.
- الصف الأول - مصنوع من الطوب المصمت.
- الصف الثاني والثالث - حسب الصورة.
- الصف الرابع - أثناء عملية التمديد ، تُترك نافذة للدخول إلى درع الفرن ويتم تثبيت عمليتي تنظيف.
- الصف الخامس مشابه للصف الرابع ، ضمادة اللحامات دقيقة كما في الشكل.
- الصف السابع والتالي. فردي ، حتى الخامس والعشرين - وفقًا للشكل مع تشكيل ثلاث قنوات.
- الصف الثامن والتالي. الأرقام الزوجية حتى 26 شاملًا - وفقًا للترتيب في الرسم.
- الصفوف 10.11 و 17 و 23 و 24 مماثلة للصفوف السابقة. ومع ذلك ، من أجل تحقيق موثوقية أفضل ، يحدث ربط الغرز بطريقة مختلفة.
يتم وضع الصف الثامن عشر بشكل مشابه للصف العاشر والرابع والعشرين. يتم تركيب صمام في القناة من الجدار الأيمن.
يتم وضع الصفين الحادي والعشرين والثاني والعشرين مع تركيب السماور.
الصف السابع والعشرون - في عملية التمديد ، تتلاقى القناتان الأيسرتان في واحدة وتتداخلان. السماور.
الصف الثامن والعشرون - أثناء عملية البناء ، يتم تثبيت صمام من الحديد الزهر.
الصف التاسع والعشرون - حسب الترتيب
انتبه إلى التتبيلة.
الصف 30 - أثناء البناء ، يتم وضع صمام على يمين الدرع ، ويتم حظره على اليسار. قناة.
في الصفين 31 و 32 ، نقوم بتضميد اللحامات بشكل مختلف
الجزء العلوي من الدرع - تداخل في ثلاثة صفوف. هذا واضح في الشكل. تم تصميم هذا المخطط بالكامل وفقًا لمتطلبات السلامة من الحرائق.
33 و 34 و 35-الصفوف - عن طريق أرز.
الصف السادس والثلاثون - أثناء البناء نقوم بعمل ممر للتهوية والدخان
في مواقد المطبخ الخشبية ، تتدفق معظم الطاقة الحرارية حرفيًا إلى المدخنة ، ويتم إنفاق قدر ضئيل من الحرارة على تسخين الموقد. لاحتجاز الغازات الساخنة والسماح لها بتدفئة المنزل ، تحتاج إلى درع تدفئة - جدار من الطوب به قنوات دخان بالداخل. يعتبر موقد التسخين والطهي المزود بدرع مثاليًا للمنازل الريفية الصيفية والمطابخ الصيفية - فهو لا يشغل مساحة كبيرة ، ويعمل على تدفئة الغرفة بشكل فعال ويمكنه العمل في أوضاع الشتاء والصيف.
عيوب مواقد الطبخ المعدنية وكيفية اصلاحها
- الأبعاد المدمجة للأفران المعدنية لها أيضًا عيب - سطح تبادل حرارة الهواء صغير جدًا.
- بالإضافة إلى ذلك ، تتمتع المنتجات الغازية للاحتراق بدرجة حرارة عالية جدًا - من + 300 درجة مئوية أو أكثر. لذلك ، عليك التفكير في السلامة من الحرائق وعزل المدخنة حرارياً.
- كما تعلم ، فإن كفاءة المواقد تتناسب عكسياً مع درجة حرارة نفايات الاحتراق التي تمت إزالتها. ومع ذلك ، بالنسبة للطهي ، تستخدم وحدات الطهي بعيدًا عن كل الطاقة الحرارية المتولدة.
- بالإضافة إلى ذلك ، عادة ما تحتوي هذه المواقد على قنوات مدخنة قصيرة. لذلك ، فإنها تمتص بعض الحرارة أيضًا.
- هذه الخسائر الحرارية غير منطقية من أي وجهة نظر. هناك حاجة لتقليلها. تتمثل إحدى الطرق الأكثر شيوعًا لتقليل فقد الطاقة في الفرن في تجهيز الوحدة بدرع تدفئة بيديك.
ما هو الجهاز
- الدرع عبارة عن جدار صغير من الطوب متصل بالموقد ، يوجد بداخله نظام متطور من المداخن.
- مع Firebox ، لا يتم تصنيع هذه الأجهزة تقريبًا. يسخن الدرع بسبب الغازات المنبعثة من الموقد. من الناحية الهيكلية ، لا يستطيع الجدار إصدار الكثير من الحرارة في البيئة.
- هناك تصميمات أكثر تعقيدًا وملاءمة ، وسعرها أعلى. وهي مجهزة بصناديق نيران صغيرة. يمكنك جعلها مستقلة عن الموقد وإرفاقها ، على سبيل المثال ، بالموقد بمدفأة.
- يتمتع الطوب بموصلية حرارية جيدة ، والأهم من ذلك - قدرة حرارية عالية. أثناء الإحماء عند إشعال الموقد أو الطهي ، يبعث الحرارة إلى الغرفة لعدة ساعات. حتى تتمكن من الحصول على التناظرية لموقد الطوب. فقط أكثر بساطة وبناءة وبأموال أقل.
أصناف ومخططات الدروع
وفقًا للهيكل الداخلي ، تتكون هذه الهياكل من نوعين:
- القناة: يوجد في جسم الدرع شبكة متطورة من مجاري الغاز ، والتي تتكون من عدة قنوات رأسية مترابطة. قبل الخروج ، تصنع الغازات مسارًا متعرجًا على طول هذه الممرات ، مما يؤدي إلى إطلاق الحرارة بشكل مكثف ؛
- نوع الجرس: يحتوي هذا الدرع الخاص بموقد أو موقد من الحديد الزهر على غرفة أو غرفتين مع أقبية أفقية ، حيث يتم الاحتفاظ بالغازات الساخنة حتى تبرد. فقط بعد ذلك يمكنهم الدخول إلى القناة العمودية والدخول إلى المدخنة.
السخانات من نوع القناة أبسط من الناحية الهيكلية ، وبالتالي يسهل طيها. تعتبر الدروع الجرسية أكثر كفاءة من حيث إزالة الحرارة ، ولكنها أكثر صعوبة في التنفيذ. لا ينصح للمبتدئين بتولي بنائهم ؛ هنا تحتاج يد السيد. للبناء الذاتي ، نقدم لك رسومات وأقسام لدرع تسخين بسيط من نوع القناة مع ثلاث قنوات غاز عمودية:
من أجل استخدام موقد التسخين والطهي الخاص بنا للطهي في الصيف ، يوفر التصميم تحويل دوران الدخان إلى الوضع الصيفي. يتم الانتقال باستخدام ثلاثة صمامات مدمجة في قنوات الغاز. بالإضافة إلى ذلك ، يوجد في الجزء العلوي من الهيكل عمود تهوية للعادم لتنظيم تبادل الهواء في الغرفة. من أجل تجنب انقلاب الدفع في الرياح القوية ، يتم تثبيت شبكة مع صمام فحص عند مخرج العمود.
يوضح الرسم البياني التالي أدناه موقد معدني مع لوحة تسخين من نوع غطاء المحرك. كما ترون ، هنا الغازات ، بعد الخروج من فرن الفرن ، تدخل غرفة بها قبو ، حيث تؤدي قناتان.
نظرًا لأنه لا يمكنك التحرك لأسفل إلا من الغرفة ، يتم الاحتفاظ بمنتجات الاحتراق بدرجة حرارة عالية تحت السقف حتى تبرد. ثم تصبح أثقل ، ووفقًا لقانون الحمل الحراري ، تترك مساحة الغرفة. في هذه الحالة ، من أجل زيادة الكفاءة ، تم تجهيز الفرن المزود بدرع تسخين بسخانات أنبوبية موضوعة داخل قنوات الغاز.
نظرًا لأنه من المفترض أن معظم الأشخاص المهتمين لديهم خبرة قليلة في أعمال الفرن ، فقد تم اقتراح هيكل قناة بسيط للبناء الذاتي ، تم تقديمه في الرسم الأول من القسم السابق. على عكس السيد ، سيحتاج الشخص الجاهل إلى طلب درع التدفئة من أجل الانتصاب ، والذي سنعرضه في الرسم التخطيطي:
لبناء درع القناة بهذا الترتيب ، ستحتاج إلى المواد والملحقات التالية:
- طوب خزفي صلب أحمر - 309 قطعة ؛
- صمام البوابة 130 × 130 مم - 3 قطع ؛
- باب للتنظيف 130 × 140 مم - 3 قطع ؛
- شبكة العادم مع صمام 150 × 200 مم ؛
- طين - 6 دلاء ؛
- رمل - 4 دلاء ؛
- مواد التسقيف - 2 م 2.
تجدر الإشارة إلى أن وضع درع التسخين يتم وفقًا لجميع قواعد فن الموقد. أولاً ، تحتاج إلى ترتيب أساس خرساني غير متصل بقاعدة المبنى. يجب أن يكون قمته 150 مم تحت مستوى الأرض. بعد وضع طبقة مقاومة للماء من مواد التسقيف على الأساس ، يبدأ التثبيت وفقًا للترتيب. يجب خلط ملاط البناء جيدًا من الطين المنقوع والمفلتر والرمل المنخل.
من أجل طي درع من الطوب بيديك بشكل صحيح ، تحتاج إلى تحمل سمك التماس 3 مم ، والحد الأقصى المسموح به للطبقة هو 5 مم. بعد وضع الأحجار ، يجب فحص كل صف للتأكد من مطابقته للأفقي والرأسي باستخدام مستوى المبنى وخط راسيا. يجب إزالة الملاط الزائد البارز من الوصلات ، كما يجب مسح السطح الداخلي لمجاري الغاز بقطعة قماش مبللة بعد وضع 3-4 صفوف.
يجب أن يجف درع `` افعلها بنفسك '' لموقد وعاء الطبخ أو أي موقد تسخين وطهي آخر بشكل صحيح. يجب إصلاح الشقوق الصغيرة الناتجة بعناية باستخدام الطين. بعد ذلك ، يمكنك تسخين الموقد ، بدءًا من وضع صغير من الحطب وزيادة درجة الحرارة تدريجياً.
أصناف ومخططات الدروع
وفقًا للهيكل الداخلي ، تتكون هذه الهياكل من نوعين:
- القناة: يوجد في جسم الدرع شبكة متطورة من مجاري الغاز ، والتي تتكون من عدة قنوات رأسية مترابطة. قبل الخروج ، تصنع الغازات مسارًا متعرجًا على طول هذه الممرات ، مما يؤدي إلى إطلاق الحرارة بشكل مكثف ؛
- نوع الجرس: يحتوي هذا الدرع الخاص بموقد أو موقد من الحديد الزهر على غرفة أو غرفتين مع أقبية أفقية ، حيث يتم الاحتفاظ بالغازات الساخنة حتى تبرد. فقط بعد ذلك يمكنهم الدخول إلى القناة العمودية والدخول إلى المدخنة.
السخانات من نوع القناة أبسط من الناحية الهيكلية ، وبالتالي يسهل طيها. تعتبر الدروع الجرسية أكثر كفاءة من حيث إزالة الحرارة ، ولكنها أكثر صعوبة في التنفيذ. لا ينصح للمبتدئين بتولي بنائهم ؛ هنا تحتاج يد السيد. للبناء الذاتي ، نقدم لك رسومات وأقسام لدرع تسخين بسيط من نوع القناة مع ثلاث قنوات غاز عمودية:
من أجل استخدام موقد التسخين والطهي الخاص بنا للطهي في الصيف ، يوفر التصميم تحويل دوران الدخان إلى الوضع الصيفي. يتم الانتقال باستخدام ثلاثة صمامات مدمجة في قنوات الغاز. بالإضافة إلى ذلك ، يوجد في الجزء العلوي من الهيكل عمود تهوية للعادم لتنظيم تبادل الهواء في الغرفة. من أجل تجنب انقلاب الدفع في الرياح القوية ، يتم تثبيت شبكة مع صمام فحص عند مخرج العمود.
يوضح الرسم البياني التالي أدناه موقد معدني مع لوحة تسخين من نوع غطاء المحرك. كما ترون ، هنا الغازات ، بعد الخروج من فرن الفرن ، تدخل غرفة بها قبو ، حيث تؤدي قناتان.
نظرًا لأنه لا يمكنك التحرك لأسفل إلا من الغرفة ، يتم الاحتفاظ بمنتجات الاحتراق بدرجة حرارة عالية تحت السقف حتى تبرد. ثم تصبح أثقل ، ووفقًا لقانون الحمل الحراري ، تترك مساحة الغرفة. في هذه الحالة ، من أجل زيادة الكفاءة ، تم تجهيز الفرن المزود بدرع تسخين بسخانات أنبوبية موضوعة داخل قنوات الغاز.
كيفية وضع درع مع صندوق نيران مستقل
ميزات البناء
ترتيب درع التسخين في هذا التصميم له خصائصه الخاصة (يمكن العثور على الرسم التخطيطي على الإنترنت عن طريق طلب الطلب المناسب). بشكل عام ، تبدو العملية كما يلي:
- يتم وضع الصفين الأول والثاني وفقًا للترتيب.
- في الصف الثالث ، من الضروري ترك مقلاة تحت صندوق الاحتراق.
- الصف الرابع: تم تركيب صمامين بوابة (أحدهما للدورة الصيفية والآخر لفصل الشتاء) وأربعة أبواب (عدد 2 منفاخ + 2 تنظيف بداخله طوب).
- الصف الخامس مشابه للصف الرابع (لوحظ ربط اللحامات).
- الصف السادس ، تقل جميع القنوات ، تتداخل جميع الأبواب. يتم تركيب فرن وصندوق ماء ساخن.
- في الصف السابع ، يتم وضع شبكتين (أحدهما لصندوق نيران الموقد ، والآخر لصندوق نيران الدرع). الطوب على جانبي الشبكات ضيقة. تتداخل القناة الطويلة الموجودة على اليسار لتشكل قناتين قصيرتين.
- في الصف الثامن (مرتبة بالترتيب) ، يتم تثبيت أبواب الفرن (حجم أصغر - لصندوق نيران الدرع ، والآخر - أكبر - لصندوق النار الخاص بالموقد).
- تم وضع الصف 9 وفقًا للمخطط ، أيضًا 10 ، ولكن يتم وضع شريط فولاذي فيه فوق الفرن.
- 11 صفًا: الأبواب متداخلة ، الجزء العلوي من الفرن مغطى بملاط الطين. على يمين صندوق الماء الساخن ، القناة مغلقة بالطوب ، إلى اليسار تظل غير محظورة.
- في الصف الثاني عشر ، يتم وضع أرضيات من الحديد الزهر ، ويتم تقوية إطار من الزوايا الفولاذية حول البلاطة. هذا الصف هو الأخير في وضع البلاطة.
الأوامر الأخرى هي وضع الدرع (انظر الرسم التخطيطي).
- في الصف السادس عشر ، من الضروري قطع لبنة على اليمين في القناة الثانية.
- عند الساعة 19 ، يتم تثبيت صمام يغلق الأنبوب (من هذا إلى الصف الخامس والعشرين ، ضمناً ، يتم تشكيل خمس من القنوات الثلاث المتاحة).
- في الصف الثاني والعشرين ، يتم وضع السماور ، ثم تبقى قناة واحدة في الصفوف اللاحقة - أنبوب ، ويتم تغطية الدرع بالبناء في ثلاثة صفوف.
- في الصف الحادي والثلاثين ، يتم توسيع قناة الأنبوب عن طريق الضغط على الطوب.
- في الصفين 32 و 33 ، يتم وضع شبكة تهوية (يتم تشكيل قناة منفصلة لهذا الغرض).
أحجام للنظر:
- الطول - 1400 مم.
- العرض - 1020 مم.
- الارتفاع - 2170 ملم.
- الوزن - 2800 كجم.
- طول الشريط الفولاذي فوق الفرن 550 مم.
أنواع دروع التدفئة
يتم تصنيف التصميم وفقًا لمعايير مختلفة.
حسب سمك الجدار:
- في نصف قرميد (جدران سميكة ، الخيار الأفضل إذا تم التخطيط للتشغيل المنتظم طويل الأجل للوحة ، وكذلك الحماية من الحريق المحتمل) ؛
- ربع لبنة (الجدران الرقيقة التي تسخن بشكل أسرع ، ولكنها تبرد بشكل أسرع ، بينما يتطلب البناء في هذا الخيار مزيدًا من الامتثال الدقيق لقواعد السلامة من الحرائق ، بالإضافة إلى وضع درع على أساس مقاوم للماء وتجهيز الفرن بشكل لا غنى عنه بمعدن غلاف).
وفقًا لخصائص التصميم وميزات التثبيت:
نوع الجرس - سطح واحد أو اثنين من الطوب متصل بالقنوات. في كل غطاء ، يتم وضع مدخل ومخرج المدخنة أسفل مستواها العلوي. والسبب هو أن الهواء الساخن يميل إلى الأعلى ، لذلك ، بعد أن يسخن ويدخل في غطاء المحرك ، سيبقى فيه حتى يبرد ، وبعد ذلك ، عندما يتم إزاحته بواسطة غاز أكثر سخونة ، سيرتفع إلى أعلى المدخنة.
بهذا المعنى ، يكون درع التسخين ثنائي الجرس أكثر ربحية - سوف يتطلب حرارة من غازات الفرن أكثر من التصميم ذي الغطاء الواحد.
نوع القناة - يتضمن تركيب قناة مدخنة ملفوفة ، لها نفس القطر في جميع أقسام الأنبوب. يمكن أن تكون هذه المدخنة رأسية أو أفقية ، ولكن على أي حال ، يتم تثبيت أقسام فيها. أيضًا ، يتضمن هذا النوع تركيب وصلات العبور - في الصيف تمنع التسخين غير الضروري للسطح بأكمله ، مع تركيز الحرارة حصريًا على الموقد.
حسب التكوين:
- مستقيم - الشكل الأكثر شيوعًا للدرع ؛
- الزاوية - أقل شيوعًا ، لكنها توفر مساحة في الغرفة وتعطي مزيدًا من الحرارة بسبب المساحة الأكبر.
استنتاج
دور درع الطوب مهم جدًا حقًا. اتضح أنه عند العمل معه ، حتى موقد بسيط ، لا تتجاوز كفاءته 30-40 ٪ ، سيكون فعالاً. يسمح لك البناء بتقليل استهلاك الحطب بشكل كبير وفي نفس الوقت تسخين الغرفة بنجاح. لسوء الحظ ، فإن هذا البناء غير ممكن في كل منزل ومن الضروري حل قضايا الاقتصاد بطرق أخرى.
تتميز مواقد الطهي والتسخين المعدنية بميزة واحدة لا شك فيها - الاكتناز. لن تشغل هذه الوحدة مساحة كبيرة في منزلك أو منزلك الريفي. لزيادة كفاءة مواقد الصلب والحديد الزهر ، يتم استخدام درع تدفئة من الطوب.
