اختيار عنصر التسخين
عند اختيار عنصر التسخين ، من الضروري الانتباه إلى بعض التفاصيل. في هذه الحالة فقط ، يمكنك الاعتماد على عملية شراء ناجحة وتدفئة عالية الجودة وعمر خدمة وتوافق النموذج المحدد مع خزان لتسخين المياه أو غلاية أو بطارية تدفئة
الشكل والحجم
يتم تقديم العشرات من نماذج عناصر التسخين عند اختيار المشترين. لديهم شكل مختلف - مستقيم ، مستدير ، في شكل "ثمانية" أو "آذان" ، مزدوجة ، ثلاثية وغيرها الكثير. عند الشراء ، يجب التركيز على استخدام السخان. تُستخدم النماذج الضيقة والمستقيمة للتضمين في أقسام المشعات ، نظرًا لعدم وجود مساحة كافية بالداخل
عند تجميع سخان مياه التخزين ، يجب الانتباه إلى حجم الخزان وشكله ، وبناءً على ذلك ، اختر عنصر تسخين مناسب. من حيث المبدأ ، سيكون أي نموذج مناسبًا هنا تقريبًا.
إذا كنت بحاجة إلى استبدال عنصر التسخين في سخان المياه الحالي ، فيجب عليك شراء طراز مماثل - فقط في هذه الحالة يمكنك الاعتماد على حقيقة أنه سيكون مناسبًا للخزان نفسه.
سلطة
إذا لم يكن كل شيء ، فإن الكثير يعتمد على القوة. على سبيل المثال ، يمكن أن يكون معدل التسخين. إذا كنت تقوم بتجميع سخان ماء صغير الحجم ، فإن الطاقة الموصى بها ستكون 1.5 كيلو واط. يمكن لعنصر التسخين نفسه أيضًا تسخين كميات كبيرة بشكل غير متناسب ، فقط هو الذي سيفعل ذلك لفترة طويلة جدًا - بقوة 2 كيلو واط ، يمكن أن يستغرق 3.5 - 4 ساعات لتسخين 100-150 لترًا من الماء (لا يغلي ، ولكن في المتوسط بمقدار 40 درجة).
إذا قمت بتجهيز سخان مياه أو خزان مياه بعنصر تسخين قوي من 5-7 كيلو واط ، فإن الماء سوف يسخن بسرعة كبيرة. ولكن ستنشأ مشكلة أخرى - لن تصمد الشبكة الكهربائية للمنزل. عندما تكون طاقة الجهاز المتصل أعلى من 2 كيلو واط ، فمن الضروري وضع خط منفصل عن اللوحة الكهربائية.
الحماية ضد التآكل والحجم
عند اختيار عناصر تسخين المياه باستخدام منظم الحرارة ، نوصي بالاهتمام بالموديلات الحديثة المزودة بحماية ضد التقلص. في الآونة الأخيرة ، بدأت النماذج المطلية بالمينا في الظهور في السوق.
هي التي تحمي السخانات من رواسب الملح. ضمان عناصر التسخين هذه 15 عامًا. إذا لم تكن هناك نماذج مماثلة في المتجر ، فإننا نوصي بشراء سخانات كهربائية من الفولاذ المقاوم للصدأ - فهي أكثر متانة وموثوقية.
وجود ترموستات
إذا قمت بتجميع أو إصلاح غلاية أو كنت ترغب في تجهيز بطارية تسخين بعنصر تسخين ، فاختر طرازًا به ترموستات مدمج. سيسمح لك بتوفير الكهرباء ، وتشغيله فقط عندما تنخفض درجة حرارة الماء عن علامة محددة مسبقًا. إذا لم يكن هناك منظم ، فسيتعين عليك مراقبة درجة الحرارة بنفسك ، وتشغيل التدفئة أو إيقاف تشغيلها - وهذا أمر غير مريح وغير اقتصادي وغير آمن.
الغرض من عناصر التسخين
لماذا نحتاج إلى عناصر تسخين بثرموستات؟ على أساسها ، تم تصميم أنظمة التدفئة المستقلة وإنشاء الغلايات وسخانات المياه الفورية.
على سبيل المثال ، يتم تثبيت عناصر التسخين مباشرة في البطاريات ، ونتيجة لذلك يتم إنشاء أقسام يمكن أن تعمل بشكل مستقل ، بدون غلاية تدفئة. تركز النماذج المنفصلة على إنشاء أنظمة مضادة للتجمد - فهي تحافظ على درجة حرارة إيجابية منخفضة ، مما يمنع التجمد وتمزق الأنابيب والبطاريات اللاحق.
عنصر تسخين مع منظم حرارة مدمج في هذه البطارية ، وبمساعدتها يتم تسخين المنزل.
على أساس عناصر التسخين ، يتم إنشاء سخانات المياه والتخزين الفوري. شراء المرجل بعيد كل البعد عن أن يكون متاحًا لكل شخص ، لذلك يقوم الكثيرون بتجميعها بمفردهم باستخدام مكونات منفصلة. من خلال إدخال عنصر تسخين مع منظم حرارة في حاوية مناسبة ، سنحصل على سخان مياه ممتاز من نوع التخزين - سيحتاج المستهلك فقط إلى تجهيزه بعزل حراري جيد وتوصيله بإمدادات المياه.
أيضًا ، على أساس عناصر التسخين ، يتم إنشاء سخانات مياه التخزين من النوع السائب. في الواقع ، هذه حاوية ماء مملوءة باليد.عناصر التسخين مدمجة أيضًا في خزانات الدش الصيفي ، مما يوفر تسخين المياه إلى درجة حرارة محددة مسبقًا في الأحوال الجوية السيئة.
تعد عناصر تسخين المياه باستخدام منظم الحرارة ضرورية ليس فقط لإنشاء معدات تسخين المياه ، ولكن أيضًا لإصلاحها - إذا كان السخان معطلاً ، فنحن نشتري واحدًا جديدًا ونغيره. لكن قبل ذلك ، عليك أن تفهم قضايا الاختيار.
قياس القوة. قياس القدرة في دوائر التيار المستمر والتيار أحادي الطور
سلطة
في دوائر التيار المستمر ، المستهلكة
هذا الموقع
الدائرة الكهربائية تساوي:
و ربما
يقاس مع مقياس التيار الكهربائي والفولتميتر.
بعيدا عن
إزعاج العد المتزامن
قراءات من أداتين القياس
يتم إنتاج الطاقة بهذه الطريقة مع
خطأ لا مفر منه. أكثر ملائمة
قياس الطاقة في دوائر التيار المستمر
التيار مع الواطميتر.
يقيس
الطاقة النشطة في دائرة التيار المتردد
التيار مع مقياس التيار الكهربائي والفولتميتر أمر مستحيل ،
لأن تعتمد قوة مثل هذه الدائرة على
كوسφ:
حتى في سلاسل
التيار المتردد النشط
يقاس فقط بالواط.
الشكل 8
بلا حراك
لف 1-1 (تيار) يتحول
بالتتابع ، والجوّال 2-2
(لف الجهد) بالتوازي مع
حمل.
ل
التضمين الصحيح لوطميتر واحد
من طرفي الملف الحالي وواحد من
المشابك
يتم تمييز ملفات الجهد بعلامة النجمة
(*). هذه المشابك ، تسمى مشابك المولد ،
من الضروري
تشغيل من مصدر الطاقة ،
دمجهم معًا. في هذه الحالة
سوف الواطميتر القوة ،
القادمة من جانب الشبكة (المولد) إلى
مستقبل الطاقة الكهربائية.
ضع في اعتبارك توصيل عنصر تسخين ثلاثي الطور من خلال بداية مغناطيسية ومرحل حراري.
أرز. واحد
يتم توصيل عنصر التسخين من خلال MP واحد ثلاثي الأطوار مع جهات اتصال مغلقة عادة (الشكل 1). يتحكم في بداية المرحل الحراري TP ، حيث يتم فتح ملامسات التحكم عندما تكون درجة حرارة المستشعر أقل من المستوى المحدد. عندما يتم تطبيق جهد ثلاثي الطور ، يتم إغلاق ملامسات البداية ويتم تسخين عنصر التسخين ، ويتم توصيل السخانات وفقًا لنظام "النجم".
أرز. 2
عندما يتم الوصول إلى درجة الحرارة المحددة ، يقوم المرحل الحراري بإيقاف تشغيل الطاقة عن السخانات. وبالتالي ، يتم تنفيذ أبسط جهاز تحكم في درجة الحرارة. لمثل هذا المنظم ، يمكنك استخدام الترحيل الحراري RT2K (الشكل 2) ، وللمبتدئين ، موصل من الحجم الثالث مع ثلاث مجموعات مفتوحة.
RT2K عبارة عن مرحل حراري ثنائي الموضع (تشغيل / إيقاف) مع مستشعر سلك نحاسي مع نطاق ضبط درجة الحرارة من -40 إلى + 50 درجة مئوية. بالطبع ، لا يسمح استخدام مرحل حراري واحد بالحفاظ على درجة الحرارة المطلوبة بدقة كافية. يؤدي التشغيل في كل مرة إلى خسائر طاقة غير ضرورية في جميع الأقسام الثلاثة لعنصر التسخين.
أرز. 3

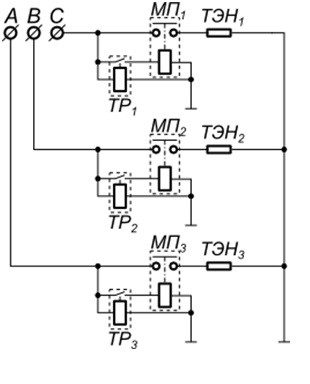

إذا قمت بتنفيذ التحكم في كل قسم من أجزاء السخان من خلال مشغل منفصل مرتبط بالمرحل الحراري الخاص به (الشكل 3) ، فيمكنك حينئذٍ الحفاظ على درجة الحرارة بشكل أكثر دقة. لذلك ، لدينا ثلاثة مبتدئين ، يتم التحكم فيها بواسطة ثلاث مرحلات حرارية TP1 ، TP2 ، TP3. يتم تحديد درجات حرارة الاستجابة ، دعنا نقول t1
أرز. 4
توفر مرحلات درجة الحرارة تبديل الدائرة التنفيذية حتى 6 أمبير ، بجهد 250 فولت. للتحكم في بادئ مغناطيسي ، تكون هذه القيم أكثر من كافية (على سبيل المثال ، يتراوح تيار التشغيل لموصلات PME من 0.1 إلى 0.9 أمبير بجهد 127 فولت). عندما يتم تمرير التيار المتردد عبر ملف المحرك ، يكون من الممكن إطلاق همهمة بتردد منخفض الطاقة بمقدار 50 هرتز.
هناك مرحلات حرارية تتحكم في الإخراج الحالي بقيمة حالية من 0 إلى 20 مللي أمبير. أيضًا ، غالبًا ما يتم تشغيل المرحلات الحرارية بواسطة تيار مستمر منخفض الجهد (24 فولت). لمطابقة تيار الخرج هذا مع ملفات الجهد المنخفض (24 إلى 36 فولت) ، يمكن استخدام دائرة مطابقة المستوى على الترانزستور (الشكل 5)
أرز. 5
يعمل هذا المخطط في الوضع الرئيسي. عندما يتم تطبيق التيار من خلال ملامسات المرحل الحراري TR عبر المقاوم R1 ، يتضخم التيار إلى قاعدة VT1 ويتم تشغيل بادئ MP.
يحد المقاوم R1 من الإخراج الحالي للمرحل الحراري لمنع الحمل الزائد.يتم تحديد الترانزستور VT1 بناءً على أقصى تيار للمجمع ، والذي يتجاوز تيار تشغيل الموصل والجهد المجمع.
لنحسب المقاوم R1 باستخدام مثال.
افترض أن تيارًا مباشرًا يبلغ 200 مللي أمبير كافٍ للتحكم في المحرك المبدئي. الكسب الحالي للترانزستور هو 20 ، مما يعني أنه يجب الحفاظ على تيار التحكم للقاعدة IB ضمن حدود تصل إلى 200/20 = 10 مللي أمبير. يوفر التتابع الحراري 24 فولت كحد أقصى بتيار 20 مللي أمبير ، وهو ما يكفي تمامًا لملف المحرك. لفتح الترانزستور في الوضع المفتاحي ، يجب الحفاظ على جهد أساسي قدره 0.6 فولت بالنسبة إلى الباعث.لنفترض أن مقاومة انتقال قاعدة الباعث للترانزستور المفتوح صغيرة بشكل لا يُستهان به.
هذا يعني أن الجهد عند R1 سيكون 24 - 0.6V = 23.4 V. بناءً على التيار الأساسي الذي تم الحصول عليه مسبقًا ، نحصل على المقاومة: R1 = UR1 / IB = 23.4 / 0.01 = 2.340 Kom. يتمثل دور المقاوم R2 في منع تشغيل الترانزستور من التداخل في حالة عدم وجود تيار تحكم. عادة ما يتم اختياره 5-10 مرات أكثر من R1 ، أي على سبيل المثال لدينا ما يقرب من 24 كرونا.
للاستخدام الصناعي ، يتم إنتاج منظمات الترحيل التي تدرك درجة حرارة الجسم.
اكتب تعليقات وإضافات على المقال ، ربما فاتني شيء. ألقِ نظرة على ، سأكون سعيدًا إذا وجدت شيئًا آخر مفيدًا لي.

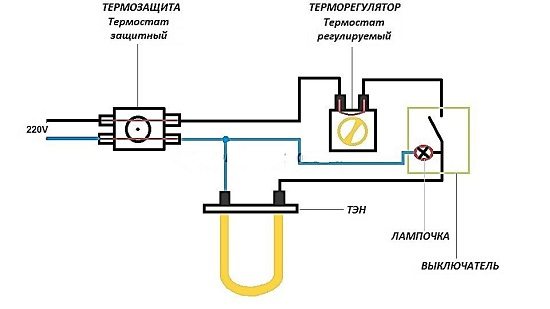

توصيل عنصر تسخين بثرموستات
ضع في اعتبارك مبدأ التشغيل ودائرة التبديل.
يتم استخدامها في الغلايات ومراجل التدفئة. نأخذ جهازًا عالميًا لـ 220 فولت و2-4.5 كيلو واط ، عادي ، مع عنصر حساس على شكل أنبوب ، يتم وضعه داخل عنصر التسخين ، حيث يوجد ثقب خاص.
هنا نرى 3 أزواج من عناصر التسخين ، ما مجموعه ستة ، تحتاج إلى الاتصال على النحو التالي: نضع صفرًا على ثلاثة وعلى المرحلة الثالثة الأخرى. نقوم بإدخال الجهاز في كسر السلسلة. يحتوي على ثلاث جهات اتصال ، الصورة أدناه تظهر واحدة في المنتصف في الأعلى واثنتان في الأسفل. يتم استخدام الجزء العلوي للتشغيل إلى الصفر ، وأي من الأجزاء السفلية إلى المرحلة يجب أن يتم فحصها بواسطة المختبر.
لذلك ، قد لا تتطابق قوة عنصر التسخين الأول مع معلمات تسخين الوعاء وتكون أكثر أو أقل. في مثل هذه الحالات ، للحصول على طاقة التسخين المطلوبة ، يمكنك استخدام العديد من عناصر التسخين المتصلة في سلسلة أو في سلسلة متوازية. عن طريق تبديل مجموعات مختلفة من توصيلات عناصر التسخين ، مفتاح من كهربائي منزلي. لوحات ، يمكنك الحصول على قوة مختلفة. على سبيل المثال ، مع وجود ثمانية عناصر تسخين مدمجة ، 1.25 كيلو واط لكل منها ، اعتمادًا على مجموعة التبديل ، يمكنك الحصول على الطاقة التالية.
- 625 وات
- 933 وات
- 1.25 كيلو واط
- 1.6 كيلو واط
- 1.8 كيلو واط
- 2.5 كيلو واط
هذا النطاق كافٍ لتنظيم درجة الحرارة المطلوبة والحفاظ عليها. ولكن يمكنك الحصول على طاقة أخرى عن طريق إضافة عدد أوضاع التبديل واستخدام تركيبات التحويل المختلفة.
يعطي التوصيل التسلسلي لعنصري تسخين بقدرة 1.25 كيلو وات لكل منهما وربطهما بشبكة 220 فولت إجمالي 625 واط. اتصال متوازي ، في المجموع يعطي 2.5 كيلو واط.
نعلم أن الجهد الذي يعمل في الشبكة هو 220 فولت. علاوة على ذلك ، نعلم أيضًا قوة عنصر التسخين المطروح على سطحه ، دعنا نقول إنها 1.25 كيلو واط ، مما يعني أننا بحاجة إلى معرفة التيار المتدفق في هذه الدائرة. القوة الحالية ، ومعرفة الجهد والطاقة ، نتعلم من الصيغة التالية.
التيار = الطاقة مقسومة على جهد التيار الكهربائي.
إنه مكتوب على النحو التالي: I = P / U.
حيث أنا التيار بالأمبير.
P هي القوة بالواط.
U هو الجهد بالفولت.
عند الحساب ، تحتاج إلى تحويل الطاقة المشار إليها في علبة السخان بالكيلوواط إلى واط.
1.25 كيلو واط = 1250 واط. نعوض بالقيم المعروفة في هذه الصيغة ونحصل على القوة الحالية.
أنا = 1250 واط / 220 = 5.681 أ
R = U / I ، أين
R - المقاومة بالأوم
U - الجهد بالفولت
أنا - القوة الحالية بالأمبير
نستبدل القيم المعروفة في الصيغة ونكتشف مقاومة عنصر تسخين واحد.
ص = 220 / 5.681 = 38.725 أوم.
Rtot = R1 + R2 + R3 ، إلخ.
وبالتالي ، فإن اثنين من السخانات المتصلة في سلسلة لها مقاومة 77.45 أوم. أصبح من السهل الآن حساب القدرة المنبعثة من عنصري التسخين هذين.
P = U2 / R حيث ،
ف - القوة بالواط
R هي المقاومة الكلية لكل شيء أخيرًا. كون. عناصر التسخين
P = 624.919 W ، مقربًا إلى 625 وات.
يوضح الجدول 1.1 قيم التوصيل المتسلسل لعناصر التسخين.
الجدول 1.1
عدد عناصر التسخين |
القوة ، W) |
المقاومة (أوم) |
الجهد (V) |
التيار (أ) |
اتصال تسلسلي |
||||
2 عنصر تسخين = 77.45 |
||||
3 عناصر تسخين = 1 16.175 |
||||
5 عناصر تسخين = 193.625 |
||||
7 عناصر تسخين = 271.075 |
||||
يوضح الجدول 1.2 قيم التوصيل المتوازي لعناصر التسخين.
الجدول 1.2
عدد عناصر التسخين |
القوة ، W) |
المقاومة (أوم) |
الجهد (V) |
التيار (أ) |
اتصال موازية |
||||
2 عنصر تسخين = 19.3625 |
||||
3 عناصر تسخين = 12.9083 |
||||
4 عناصر تسخين = 9.68125 |
||||
6 عناصر تسخين = 6.45415 |
||||
من وجهة نظر الهندسة الكهربائية ، هذه مقاومة نشطة تولد حرارة عندما يمر تيار كهربائي خلالها.
في المظهر ، يبدو عنصر التسخين الفردي وكأنه أنبوب منحني أو كرة لولبية. يمكن أن تكون الحلزونات ذات أشكال مختلفة جدًا ، لكن مبدأ الاتصال هو نفسه ، عنصر التسخين الفردي له جهتي اتصال للتوصيل.
عند توصيل عنصر تسخين واحد بجهد الإمداد ، نحتاج فقط إلى توصيل أطرافه بمصدر الطاقة. إذا كان عنصر التسخين مصممًا لـ 220 فولت ، فإننا نقوم بتوصيله بالطور والعمل صفر. إذا كان عنصر التسخين 380 فولت ، فإنه يربط عنصر التسخين بمرحلتين.
لكن هذا عنصر تسخين واحد ، يمكننا رؤيته في غلاية كهربائية ، لكننا لن نراه في غلاية كهربائية. عناصر تسخين غلاية التسخين عبارة عن ثلاثة عناصر تسخين مفردة مثبتة على منصة واحدة (شفة) مع وجود جهات اتصال عليها.

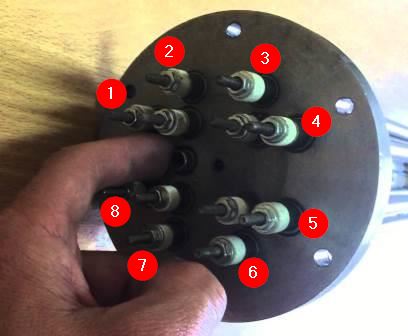

يتكون عنصر التسخين الأكثر شيوعًا في الغلاية من ثلاثة عناصر تسخين فردية مثبتة على حافة مشتركة. على الحافة ، يتم عرضه لتوصيل 6 (ستة) جهات اتصال لعنصر التسخين لعنصر التسخين الكهربائي للغلاية. توجد غلايات تحتوي على عدد كبير من عناصر التسخين الفردية ، على سبيل المثال ، مثل هذا:
قياس القوة النشطة في الدوائر الحالية ثلاثية الطور
في
ثلاث مراحل قياس القدرة الحالية
تطبيق مختلف
دوائر تبديل الواطميتر حسب
من:
أنظمة الأسلاك
(ثلاثة أو أربعة أسلاك) ؛
تحميل (موحد
أو غير متساو)
مخططات الاتصال
تحميل (نجمة أو دلتا).
أ)

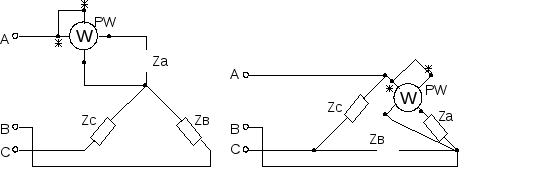

قياس القوة مع متماثل
الأحمال. نظام الأسلاك
ثلاثة أو أربعة أسلاك:
رسم
9
الشكل 10
في هذا
الحالة ، يمكن قياس قوة الدائرة بأكملها
واحد واط (الأشكال 9.10) ، والتي
سيُظهر قوة مرحلة واحدة P \ u003d 3P f \ u003d 3U f I f cosφ
ب) غير متماثل
قوة الحمل للمستهلك من ثلاث مراحل
يمكن قياسه بثلاثة وات مترات:
الشكل 11
القوة العامة
المستهلك يساوي:
ج) القياس
القدرة على طريقة اثنين واط:
الشكل 12
تستخدم في 3
أنظمة الأسلاك من ثلاث مراحل الحالية
مع متماثل وغير متماثل
الأحمال وأي نوع من الاتصال
المستهلكين. في هذه الحالة ، اللفات الحالية
يتم تضمين الواطمات في المرحلتين A و B
(على سبيل المثال) ، وبالتوازي مع الخطي
الجهد U AC
وش أحد
(أو A و C
UAB
و U SA) ،
(الشكل 12).
القوة العامة
P = P 1 + P 2
.
لقد تلقت معدات تسخين وتسخين المياه الكهربائية طلبًا كبيرًا بين المستهلكين. يسمح لك بتنظيم التدفئة وإمداد الماء الساخن بسرعة بأقل التكاليف الأولية. حتى أن بعض الناس يصنعون مثل هذه المعدات بأنفسهم بأيديهم. أ إن قلب أي جهاز محلي الصنع هو عنصر تسخين مزود بمنظم حرارة.
كيف تختار عنصر التسخين المناسب وما الذي يجب التركيز عليه عند اختياره؟ هناك عدد غير قليل من الخيارات:
- استهلاك الطاقة؛
- الأبعاد والشكل
- وجود ترموستات مدمج ؛
- وجود حماية ضد التآكل.
بعد قراءة هذا الاستعراض ، سوف تتعلم كيفية فهم عناصر التسخين باستخدام منظمات الحرارة بشكل مستقل وتكون قادرًا على توصيلها.
ضع في اعتبارك توصيل عنصر تسخين ثلاثي الطور من خلال بداية مغناطيسية ومرحل حراري.
أرز. واحد
يتم توصيل عنصر التسخين من خلال MP واحد ثلاثي الأطوار مع جهات اتصال مغلقة عادة (الشكل 1). يتحكم في بداية المرحل الحراري TP ، حيث يتم فتح ملامسات التحكم عندما تكون درجة حرارة المستشعر أقل من المستوى المحدد. عندما يتم تطبيق جهد ثلاثي الطور ، يتم إغلاق ملامسات البداية ويتم تسخين عنصر التسخين ، ويتم توصيل السخانات وفقًا لنظام "النجم".
أرز. 2
عندما يتم الوصول إلى درجة الحرارة المحددة ، يقوم المرحل الحراري بإيقاف تشغيل الطاقة عن السخانات. وبالتالي ، يتم تنفيذ أبسط جهاز تحكم في درجة الحرارة. لمثل هذا المنظم ، يمكنك استخدام الترحيل الحراري RT2K (الشكل 2) ، وللمبتدئين ، موصل من الحجم الثالث مع ثلاث مجموعات مفتوحة.
RT2K عبارة عن مرحل حراري ثنائي الموضع (تشغيل / إيقاف) مع مستشعر سلك نحاسي مع نطاق ضبط درجة الحرارة من -40 إلى + 50 درجة مئوية. بالطبع ، لا يسمح استخدام مرحل حراري واحد بالحفاظ على درجة الحرارة المطلوبة بدقة كافية. يؤدي التشغيل في كل مرة إلى خسائر طاقة غير ضرورية في جميع الأقسام الثلاثة لعنصر التسخين.
أرز. 3
إذا قمت بتنفيذ التحكم في كل قسم من أجزاء السخان من خلال مشغل منفصل مرتبط بالمرحل الحراري الخاص به (الشكل 3) ، فيمكنك حينئذٍ الحفاظ على درجة الحرارة بشكل أكثر دقة. لذلك ، لدينا ثلاثة مبتدئين ، يتم التحكم فيها بواسطة ثلاث مرحلات حرارية TP1 ، TP2 ، TP3. يتم تحديد درجات حرارة الاستجابة ، دعنا نقول t1
أرز. 4
توفر مرحلات درجة الحرارة تبديل الدائرة التنفيذية حتى 6 أمبير ، بجهد 250 فولت. للتحكم في بادئ مغناطيسي ، تكون هذه القيم أكثر من كافية (على سبيل المثال ، يتراوح تيار التشغيل لموصلات PME من 0.1 إلى 0.9 أمبير بجهد 127 فولت). عندما يتم تمرير التيار المتردد عبر ملف المحرك ، يكون من الممكن إطلاق همهمة بتردد منخفض الطاقة بمقدار 50 هرتز.
هناك مرحلات حرارية تتحكم في الإخراج الحالي بقيمة حالية من 0 إلى 20 مللي أمبير. أيضًا ، غالبًا ما يتم تشغيل المرحلات الحرارية بواسطة تيار مستمر منخفض الجهد (24 فولت). لمطابقة تيار الخرج هذا مع ملفات الجهد المنخفض (24 إلى 36 فولت) ، يمكن استخدام دائرة مطابقة المستوى على الترانزستور (الشكل 5)
أرز. 5
يعمل هذا المخطط في الوضع الرئيسي. عندما يتم تطبيق التيار من خلال ملامسات المرحل الحراري TR عبر المقاوم R1 ، يتضخم التيار إلى قاعدة VT1 ويتم تشغيل بادئ MP.
يحد المقاوم R1 من الإخراج الحالي للمرحل الحراري لمنع الحمل الزائد. يتم تحديد الترانزستور VT1 بناءً على أقصى تيار للمجمع ، والذي يتجاوز تيار تشغيل الموصل والجهد المجمع.
لنحسب المقاوم R1 باستخدام مثال.
افترض أن تيارًا مباشرًا يبلغ 200 مللي أمبير كافٍ للتحكم في المحرك المبدئي. الكسب الحالي للترانزستور هو 20 ، مما يعني أنه يجب الحفاظ على تيار التحكم للقاعدة IB ضمن حدود تصل إلى 200/20 = 10 مللي أمبير. يوفر التتابع الحراري 24 فولت كحد أقصى بتيار 20 مللي أمبير ، وهو ما يكفي تمامًا لملف المحرك. لفتح الترانزستور في الوضع المفتاحي ، يجب الحفاظ على جهد أساسي قدره 0.6 فولت بالنسبة إلى الباعث.لنفترض أن مقاومة انتقال قاعدة الباعث للترانزستور المفتوح صغيرة بشكل لا يُستهان به.
هذا يعني أن الجهد عند R1 سيكون 24 - 0.6V = 23.4 V. بناءً على التيار الأساسي الذي تم الحصول عليه مسبقًا ، نحصل على المقاومة: R1 = UR1 / IB = 23.4 / 0.01 = 2.340 Kom. يتمثل دور المقاوم R2 في منع تشغيل الترانزستور من التداخل في حالة عدم وجود تيار تحكم. عادة ما يتم اختياره 5-10 مرات أكثر من R1 ، أي على سبيل المثال لدينا ما يقرب من 24 كرونا.
للاستخدام الصناعي ، يتم إنتاج منظمات الترحيل التي تدرك درجة حرارة الجسم.
اكتب تعليقات وإضافات على المقال ، ربما فاتني شيء. ألقِ نظرة على ، سأكون سعيدًا إذا وجدت شيئًا آخر مفيدًا لي.
نستمر في التعرف سخانات كهربائية أنبوبي
(عنصر التسخين
). في الجزء الأول ، نظرنا ، وفي هذا الجزء سننظر في إدراج السخانات في شبكة ثلاثية الطور
.
