قواعد التثبيت
يتم تجميع وحدات الحماية في المصنع. عند تركيب الوحدة على خط أنابيب غاز موجود ، يجب مراعاة جميع متطلبات السلامة والقواعد الفنية للعمل مع تركيبات الغاز دون إخفاق.
إدراج عازل
يتم اختبار الوحدة النهائية للمقاومة والضيق في المختبر ، والتي يتم تسجيلها وفقًا لذلك. يتم التثبيت عن طريق اللحام ، وبعد ذلك يتم فحص جودة الفصل الكهربائي للأقسام. معيار التقييم هو قيمة المقاومة الكهربائية ، والتي يجب أن تكون على الأقل 5 أوم وتوفر انخفاضًا في الجهد لا يقل عن 5 مللي فولت عند القياس عند أطراف مختلفة من الفلنجات.
يتم عزل الاتصال النهائي عن الاتصال المحتمل مع الأرض أو العناصر الهيكلية باستخدام مآزر أو صناديق أو وسائل مماثلة.
يتم توثيق قبول الوصلة العازلة في التشغيل من خلال إدخال مطابق في السجل وشهادة.
فيديو ذو صلة: توصيل السخان بخط أنابيب غاز
مجموعة مختارة من الأسئلة
- ميخائيل ، ليبيتسك - ما هي الأقراص المستخدمة في قطع المعادن؟
- إيفان ، موسكو - ما هو GOST للصفائح المعدنية المدلفنة؟
- مكسيم ، تفير - ما هي أفضل رفوف لتخزين المنتجات المعدنية المدرفلة؟
- فلاديمير ، نوفوسيبيرسك - ماذا تعني المعالجة بالموجات فوق الصوتية للمعادن دون استخدام مواد كاشطة؟
- فاليري ، موسكو - كيف تصنع سكينًا من المحمل بيديك؟
- ستانيسلاف ، فورونيج - ما هي المعدات المستخدمة لإنتاج مجاري الهواء الفولاذية المجلفنة؟
التيار الضال من أين يأتي في خط أنابيب الغاز
تنشأ مثل هذه التيارات في الأرض بسبب الانهيار العرضي لخط كهرباء منزلي أو صناعي. يمكن أن يكون مصدر الجهد الشارد إما حلقة أرضية أو سكة حديد أو خط ترام مكهرب. يتغلغل مثل هذا التيار في خط أنابيب الغاز بسبب الاختلاف بين مقاومة الأرض والأجزاء المعدنية لخط إمداد الغاز. تقريبا كل الكهرباء التي يتم تفريغها في الأرض لا تذهب إلى التربة (لديها مقاومة كبيرة جدا) ، ولكن في الكابلات العارية أو الهياكل المعدنية. ولأن جزءًا كبيرًا من خطوط أنابيب الغاز الرئيسية والمحلية مصنوع من المعدن ، فإن تشكيل تيار شارد في النظام ليس سوى مسألة وقت.
توصيل السخان بخط أنابيب غاز: برنامج تعليمي
حماية التيار الضال
يمكن أن يصبح الأنبوب المركزي مصدرًا للجهد الشارد في خط أنابيب الغاز المنزلي. لحماية خط أنابيب إمداد الغاز من الصدأ ، يتم تحميل الخط بإمكانية كهربائية ذات قوة ضئيلة ، مما يثبط العملية الطبيعية للانقسام الكهروكيميائي في المواد الإنشائية. وإذا حدث انهيار لإدخال عازل للغاز في العازل المشترك الذي يفصل الرئيسي عن فرع المنزل ، فإن إمكانية الحماية العملية ستتحول إلى تيار شارد غير مرغوب فيه.
علاوة على ذلك ، قد يحدث جهد شارد في خط إمداد الغاز الداخلي بسبب سوء تأريض مضخة الدوران أو الأجهزة الكهربائية الأخرى التي تتلامس مع أسلاك نظام التدفئة أو الفرع الرئيسي لخط أنابيب الغاز. يمكن أن يكون سبب آخر لحدوث مثل هذه التيارات خطأ أثناء تركيب غلاية أو عمود أو موقد متصل بالشبكة الكهربائية. كما ترى ، التيار الضال ليس أسطورة ، ولكنه مشكلة حقيقية. والهيكل المعدني الذي أصبح تحت تأثيره يتحول إلى خطر كبير على سلامة جميع سكان المنزل المتصلين بخط أنابيب الغاز.
ما هي المركبات العازلة
أكثر أنواع العزل شيوعًا هي:
- مشفه.
- قطعه؛
- حلقات البارونيت العازلة.
أنواع الوصلات العازلة
النوع الأكثر شيوعًا هو وصلة شفة العزل. جهاز هذه العقدة بسيط للغاية وموثوق. لا تتكون من شفتين ، كالمعتاد ، ولكن من ثلاثة - هناك شفة متوسطة بسمك 16-20 مم.
مخطط اتصال شفة العزل
بين الشفاه ، يتم تثبيت حلقات عازلة مصنوعة من البارونيت ، والتي من أجل تجنب التشريب في الماء وفقدان خصائص العزل الكهربائي ، يتم تغطيتها بورنيش باكليت خاص. يتم تصنيع قارنة التوصيل بواسطة دبابيس الشعر الفولاذية المثبتة في سدادات PTFE العازلة للكهرباء. نسخة أكثر حداثة من العزل هي الوصلات من قطعة واحدة ، مثل الغلاف العازل. يتم تقديمها في خيارات تصميم مختلفة ، وأحجام مختلفة ، ولكن لها صفات محددة مشتركة.
يجب اعتبار أهمها المتانة العالية لمثل هذه الدوائر المتكاملة. لا يحتاجون إلى صيانة ، ولا يغيرون خصائصهم بمرور الوقت ، في حين أن وصلة الفلنجة العازلة تفقد تدريجياً خصائصها العازلة وتتطلب أعمال ترميم.
التوصيل الخيوط لأنابيب الغاز
في خطوط أنابيب الغاز الفولاذية ، يتم استخدام وصلة ملولبة لأنابيب الغاز. هذه طريقة تسمى المناسب
. مبدأها هو أن الأنابيب الملحومة بالضوء ملحومة ، وأنابيب التجويف مغلقة بنفس طريقة أنابيب الصرف الصحي.
لتجهيزات الغاز يجب ألا يتجاوز ضغط التشغيل 5 بار
.

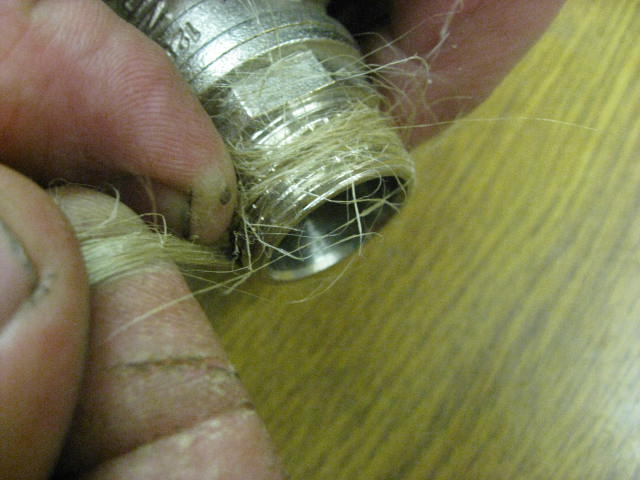

المادة المانعة للتسرب عبارة عن مادة تعتمد على ألياف القنب ، والتي يتم تشريبها مسبقًا بزيت بذر الكتان وزيت التجفيف.
في غرف الغلايات ، يتم توصيل خطوط الأنابيب باستخدام أدوات التوصيل الملولبة. يتم توصيل الأنابيب بواسطة وصلات على خيوط طويلة وقصيرة. يجب أن يتم تشغيل الخيط القصير في منطقة الخيطين الأخيرين وأن يكون أقصر من نصف طول الكم بواسطة خيط واحد.
بسبب مثل هذا التشغيل ، سينحسر خيط واحد في الثاني وسيزداد الاتصال في الكثافة. إذا كنت بحاجة إلى إجراء اتصال قابل للفصل ، فسيتم إجراء اتصال على سلسلة طويلة.
على أحد الأنابيب ، يتم عمل خيط طويل ، وفي الثاني - خيط قصير. يجب أن يكون الخيط الطويل بهذا الحجم بحيث يمكن ربط أداة التوصيل وصامولة التثبيت عليه بالكامل ، وأن يظل هناك خيطان حريان على الأقل فوق هذا.
لإغلاق المفاصل ، يتم استخدام حبلا من الكتان مع الرصاص الأحمر ، والذي يفرك على زيت تجفيف طبيعي أو يخلط مع الرصاص الأبيض. يتم لف حبلا الختم في طبقة رقيقة حتى على الخيط.
شروط استخدام IP
يتم استخدام الدوائر المتكاملة لأنابيب الغاز وفقًا لخطة الحماية الكهربائية ويتم تثبيتها وفقًا لجميع تدابير السلامة. في الوقت نفسه ، لا ينبغي أن يكون للحماية تأثير ضار على الهياكل المجاورة: من الضروري استبعاد تكوين التآكل الكهروكيميائي على العناصر المجاورة للنظام التي لم تتطلب الحماية من قبل.
النقاط المثلى لتركيب خط أنابيب الغاز هي الأماكن:
- الدخول أو الخروج من الأرض.
- الدخول أو الخروج من نقطة توزيع الغاز.
- مدخل إلى منشأة صناعية (مؤسسة).
- مدخل المبنى مع إمكانية الاتصال بالعناصر الأرضية.
- دخول خط أنابيب غاز في جسم يعد مصدرًا للتيارات الشاردة.
- عند تفرعات خطوط أنابيب الغاز ، يتم تثبيت IC لكل فرع.
يحظر استخدام IP في الأقسام المفتوحة المثبتة تحت الشرفات أو المداخل. في الآبار ، يتم تحويل الحماية بواسطة وصلة كهربائية قابلة للفصل. في المقاطع الموجودة فوق سطح الأرض من خطوط أنابيب الغاز ، من الضروري تركيب وصلات عازلة عند مداخل المباني أو على الدعامات أو الجسور أو الجسور. يتيح استخدام العزل تقليل الكثافة الحالية للحماية الكهروكيميائية بمقدار 1.5-2 مرة.
نطاق التطبيق
يتم استخدام التركيبات لتوصيل عناصر خط أنابيب الغاز ، مما يضمن إحكام الوصلات. وبالتالي ، فإن تركيبات الأسطوانات ، وموقد الغاز والموقد ، والأجهزة المنزلية الأخرى متصلة نوعيًا وسريعًا.
اعتمادًا على المواد المستخدمة في تصنيع الطرق السريعة ، يتم اختيار منتجات مختلفة:
- يتم توصيل الأجزاء المعدنية عن طريق محولات من الحديد الزهر والصلب من النوع الملولب أو الملحوم أو ذي الحواف.
- يتم توصيل التفاصيل المصنوعة من المعدن والبلاستيك بطريقة كوليت والضغط. للقيام بذلك ، استخدم تركيبات الضغط ، والتي يجب أن تكون مثبتة بأداة خاصة من خلال الغلاف.
- يتم ربط منتجات البولي بروبلين من خلال محولات من نفس المادة ، وتثبيتها باللحام أو اللحام.
يعد امتثال أدوات التثبيت مع الأنابيب شرطًا أساسيًا لسلامة النظام ، وإلا فقد يحدث تسرب للغاز.
الحاجة إلى تركيب وصلات عازلة لخط أنابيب الغاز
تشكل التيارات الشاردة خطرًا كبيرًا على المعدات والأفراد وخط أنابيب الغاز نفسه. تكمن المشكلة الرئيسية في أن قسم خط أنابيب الغاز المعرض لتيارات شاردة لا يمكن حسابه مسبقًا أو أنه صعب للغاية. هذه التأثيرات تخلق المتطلبات الأساسية لحدوث العمليات المدمرة وتعطل تشغيل الأجهزة.
يسمح الوصلة العازلة (IC) لخط أنابيب الغاز بفصل الأقسام فيما بينها واستبعاد حدوث التآكل الكهروكيميائي. إنه يوفر فواصل في التوصيل الجلفاني لأقسام خطوط أنابيب الغاز ويزيل إمكانية بدء العمليات المسببة للتآكل.
رسم تخطيطي لمفصل عازل على خط أنابيب غاز
تقطع الدوائر المتكاملة الأقسام المؤرضة من فرع مشترك يكون على اتصال مع المعدات المجاورة أو العناصر الهيكلية. يزيد IS لخط أنابيب الغاز من المقاومة بين الأقسام للقيم التي تستبعد المزيد من انتشار التيارات على طول خط أنابيب الغاز.
في أغلب الأحيان ، يكون للجهاز الواقي شكل وصلات ذات حواف مزودة بحشية عازلة.
يسمح فقط باستخدام الوحدات المصنعة في مؤسسات متخصصة وحاصلة على الشهادات المناسبة.
يجب أن يؤخذ في الاعتبار أن استخدام المركب العازل هو عنصر إلزامي في اللائحة الفنية ، وينطوي انتهاكه على عواقب مختلفة ، حتى الملاحقة الجنائية.
ما هي المركبات العازلة
أكثر أنواع العزل شيوعًا هي:
- مشفه.
- قطعه؛
- حلقات البارونيت العازلة.
أنواع الوصلات العازلة
النوع الأكثر شيوعًا هو وصلة شفة العزل. جهاز هذه العقدة بسيط للغاية وموثوق. لا تتكون من شفتين ، كالمعتاد ، ولكن من ثلاثة - هناك شفة متوسطة بسمك 16-20 مم.
مخطط اتصال شفة العزل
بين الشفاه ، يتم تثبيت حلقات عازلة مصنوعة من البارونيت ، والتي من أجل تجنب التشريب في الماء وفقدان خصائص العزل الكهربائي ، يتم تغطيتها بورنيش باكليت خاص.
يتم تصنيع قارنة التوصيل بواسطة دبابيس الشعر الفولاذية المثبتة في سدادات PTFE العازلة للكهرباء. نسخة أكثر حداثة من العزل هي الوصلات من قطعة واحدة ، مثل الغلاف العازل.
نصيحة
يتم تقديمها في خيارات تصميم مختلفة ، وأحجام مختلفة ، ولكن لها صفات محددة مشتركة.
يجب اعتبار أهمها المتانة العالية لمثل هذه الدوائر المتكاملة. لا يحتاجون إلى صيانة ، ولا يغيرون خصائصهم بمرور الوقت ، في حين أن وصلة الفلنجة العازلة تفقد تدريجياً خصائصها العازلة وتتطلب أعمال ترميم.
شروط استخدام IP
يتم استخدام الدوائر المتكاملة لأنابيب الغاز وفقًا لخطة الحماية الكهربائية ويتم تثبيتها وفقًا لجميع تدابير السلامة. في الوقت نفسه ، لا ينبغي أن يكون للحماية تأثير ضار على الهياكل المجاورة: من الضروري استبعاد تكوين التآكل الكهروكيميائي على العناصر المجاورة للنظام التي لم تتطلب الحماية من قبل.
النقاط المثلى لتركيب خط أنابيب الغاز هي الأماكن:
- الدخول أو الخروج من الأرض.
- الدخول أو الخروج من نقطة توزيع الغاز.
- مدخل إلى منشأة صناعية (مؤسسة).
- مدخل المبنى مع إمكانية الاتصال بالعناصر الأرضية.
- دخول خط أنابيب غاز في جسم يعد مصدرًا للتيارات الشاردة.
- عند تفرعات خطوط أنابيب الغاز ، يتم تثبيت IC لكل فرع.
يحظر استخدام IP في الأقسام المفتوحة المثبتة تحت الشرفات أو المداخل. في الآبار ، يتم تحويل الحماية بواسطة وصلة كهربائية قابلة للفصل. في المقاطع الموجودة فوق سطح الأرض من خطوط أنابيب الغاز ، من الضروري تركيب وصلات عازلة عند مداخل المباني أو على الدعامات أو الجسور أو الجسور. يتيح استخدام العزل تقليل الكثافة الحالية للحماية الكهروكيميائية بمقدار 1.5-2 مرة.
قواعد التثبيت
يتم تجميع وحدات الحماية في المصنع. عند تركيب الوحدة على خط أنابيب غاز موجود ، يجب مراعاة جميع متطلبات السلامة والقواعد الفنية للعمل مع تركيبات الغاز دون إخفاق.
إدراج عازل
يتم اختبار الوحدة النهائية للمقاومة والضيق في المختبر ، والتي يتم تسجيلها وفقًا لذلك.
يتم التثبيت عن طريق اللحام ، وبعد ذلك يتم فحص جودة الفصل الكهربائي للأقسام.
يتم عزل الاتصال النهائي عن الاتصال المحتمل مع الأرض أو العناصر الهيكلية باستخدام مآزر أو صناديق أو وسائل مماثلة.
يتم توثيق قبول الوصلة العازلة في التشغيل من خلال إدخال مطابق في السجل وشهادة.
اختيار تركيبات الغاز
دعنا نتحدث عن التركيبات التي يمكن استخدامها للأنابيب المصنوعة من مواد مختلفة ، وكيف ينبغي تركيبها.
لأنابيب الصلب
يتم توصيل الأنابيب الفولاذية باستخدام وصلات ملولبة أو لحام.
- يمكن أن تكون مادة العناصر المترابطة من الحديد الزهر أو النحاس. تستخدم القفل كمواد مانعة للتسرب.
- غالبًا ما يتم إجراء الأسلاك باستخدام خراطيم متصلة ببعضها البعض بواسطة تركيبات. الشيء الرئيسي هنا هو اختيار عناصر الحجم المناسب. يجب تثبيت الخرطوم على الوصلة ، ثم تأمينه باستخدام مشبك من الألومنيوم.
لأنابيب البولي ايثيلين
توفر التركيبات النحاسية اتصالاً موثوقًا ومقاومًا للصدمات الميكانيكية
لا يُنصح بتوصيل أنابيب البولي إيثيلين لنقل الغازات (يشار إليها بشريط طولي مطلي باللون الأصفر) بوصلات ضغط البولي إيثيلين الكلاسيكية. لديهم قوة منخفضة نوعًا ما ، بسبب الضغط الميكانيكي ، يمكن أن يتشقق المفصل ويفقد ضيقه. نتيجة لذلك ، قد تحدث حالة طارئة.
أفضل تجهيزات أنابيب غاز البولي إيثيلين هي:
- اللحام. لتركيبها ، يتم استخدام مكواة لحام منخفضة الحرارة ، والتي يجب ضبطها على درجة حرارة 240 درجة.
- ملحوم بالكهرباء. إنها تسمح لك بعمل مفصل خط الأنابيب الأكثر أمانًا وعالي الجودة ، والذي سيتميز بضيق عالٍ. عيب العناصر الملحومة الكهربائية هو تكلفتها العالية إلى حد ما.
- نحاس. بمساعدتهم ، يمكنك تحقيق اتصال محكم جيد ومقاوم للإجهاد الميكانيكي.
للأنابيب المعدنية والبلاستيكية
أجزاء مختلفة من وصلات التوصيل
يوصى باستخدام الأنابيب المعدنية والبلاستيكية عندما يكون من الضروري إنشاء نظام يحتوي على عدد محدود من التوصيلات. في هذه الحالة ، يتم إعطاء الأفضلية لتركيبات الضغط.
تسمح عناصر صمامات الإغلاق هذه بأقصى قدر من الموثوقية والمتانة لخطوط الأنابيب. عند استخدامها ، يمكنك التأكد من أنك ستتجنب تسرب الغاز. العيب الوحيد لمثل هذه أدوات التوصيل هو أنه من الضروري أثناء تركيبها استخدام معدات خاصة.
كما تفهم ، يمكن أن تكون تركيبات أنابيب الغاز مختلفة في التكوين والشكل والمواد. عند اختيار المنتجات ، لا تنس أن تأخذ في الاعتبار عوامل مثل المادة التي صنع منها الأنبوب ، ومخطط التصميم المستقبلي وتعقيد أعمال التركيب.
وتذكير آخر مهم - لا تدخر في الصمامات ، لأنها تحافظ على سلامتك وراحة بالك. هذا بالضبط ما نريده لك!
